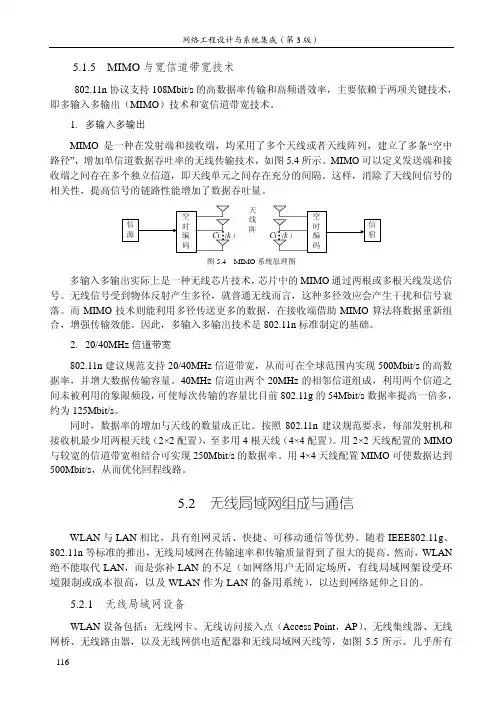

网络工程设计与系统集成（第3版）– 116 – 5.1.5 MIMO 与宽信道带宽技术802.11n 协议支持108Mbit/s 的高数据率传输和高频谱效率，主要依赖于两项关键技术，即多输入多输出（MIMO ）技术和宽信道带宽技术。

1．多输入多输出MIMO 是一种在发射端和接收端，均采用了多个天线或者天线阵列，建立了多条“空中路径”，增加单信道数据吞吐率的无线传输技术，如图5.4所示。

MIMO 可以定义发送端和接收端之间存在多个独立信道，即天线单元之间存在充分的间隔。

这样，消除了天线间信号的相关性，提高信号的链路性能增加了数据吞吐量。

Ci k Ci k 天线阵图5.4 MIMO 系统原理图多输入多输出实际上是一种无线芯片技术，芯片中的MIMO 通过两根或多根天线发送信号。

无线信号受到物体反射产生多径，就普通无线而言，这种多径效应会产生干扰和信号衰落。

而MIMO 技术则能利用多径传送更多的数据，在接收端借助MIMO 算法将数据重新组合，增强传输效能。

因此，多输入多输出技术是802.11n 标准制定的基础。

2．20/40MHz 信道带宽802.11n 建议规范支持20/40MHz 信道带宽，从而可在全球范围内实现500Mbit/s 的高数据率，并增大数据传输容量。

40MHz 信道由两个20MHz 的相邻信道组成，利用两个信道之间未被利用的象限频段，可使每次传输的容量比目前802.11g 的54Mbit/s 数据率提高一倍多，约为125Mbit/s 。

同时，数据率的增加与天线的数量成正比。

按照802.11n 建议规范要求，每部发射机和接收机最少用两根天线（2×2配置），至多用4根天线（4×4配置）。

用2×2天线配置的MIMO 与较宽的信道带宽相结合可实现250Mbit/s 的数据率。

用4×4天线配置MIMO 可使数据达到500Mbit/s ，从而优化回程线路。
