桩基施工中的桩身质量检查与验收标准桩基作为建筑工程中重要的基础设施之一,其质量的可靠与否直接关系到整个建筑的安全性和稳定性。
在桩基施工过程中,桩身的质量检查与验收显得尤为重要。
本文将从不同角度介绍桩身质量检查与验收标准。
首先,桩身质量的检查与验收必须从原材料质量把控开始。
桩身的材料主要包括混凝土和钢筋。
对于混凝土,应检查其强度等级和配合比是否符合设计要求,同时要查验其外观是否均匀平整,有无明显的裂缝或空鼓等缺陷。
钢筋的检查主要关注其质量、类型和配筋是否符合设计要求。
只有确保原材料的质量合格,才能保障桩身的质量。
其次,在桩身浇筑过程中也需要进行严格的质量检查。
首先,要检查浇筑前的桩孔是否清洁干燥,是否有积水或杂物等。
根据桩孔的实际情况,选择合适的清洁措施,如高压水冲洗或人工洗刷。
其次,在混凝土浇筑过程中,要控制好浇筑速度和浇筑高度,确保混凝土充实并不会产生空洞。
同时,要及时处理混凝土表面的浮沫,并用振捣器进行浇筑后的振实处理,以确保混凝土的均匀性和致密性。
然后,桩身质量的检查与验收还需重视桩身的尺寸和形状的检查。
桩身的尺寸和形状直接关系到其承载能力和耐久性。
在浇筑后的一段时间内,需要对桩身的尺寸和形状进行测量,以确保其符合设计要求。
通过使用专业的测量工具,如激光测距仪和测量尺等,可以精确地测量桩身的直径、长度和形状。
如果发现不符合要求的情况,应进行相应的整改和修复,以确保桩身的质量。
此外,桩身质量的检查与验收还需要重点关注桩身的质地和密实性。
桩身的质地和密实性直接关系到其抗压强度和稳定性。
通过观察和手感,可以初步判断桩身的质地是否均匀致密。
此外,在桩身施工后一定时间内,还需要进行非破坏性检测,如超声波检测和潜孔压力测试等,以评估桩身的质量。
对于不合格的情况,应及时采取相应的措施进行修复或重新施工。
最后,桩身质量的检查与验收还需要考虑到与周围环境的配合性。
桩身的施工需要符合当地环境和施工条件的要求。

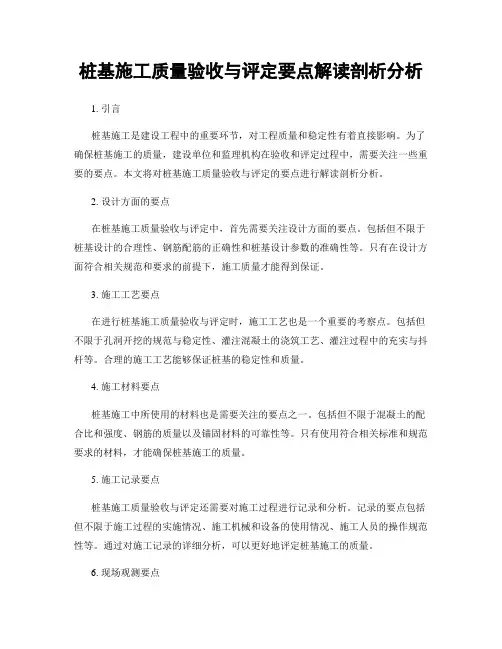

桩基施工质量验收与评定要点解读剖析分析1. 引言桩基施工是建设工程中的重要环节,对工程质量和稳定性有着直接影响。
为了确保桩基施工的质量,建设单位和监理机构在验收和评定过程中,需要关注一些重要的要点。
本文将对桩基施工质量验收与评定的要点进行解读剖析分析。
2. 设计方面的要点在桩基施工质量验收与评定中,首先需要关注设计方面的要点。
包括但不限于桩基设计的合理性、钢筋配筋的正确性和桩基设计参数的准确性等。
只有在设计方面符合相关规范和要求的前提下,施工质量才能得到保证。
3. 施工工艺要点在进行桩基施工质量验收与评定时,施工工艺也是一个重要的考察点。
包括但不限于孔洞开挖的规范与稳定性、灌注混凝土的浇筑工艺、灌注过程中的充实与抖杆等。
合理的施工工艺能够保证桩基的稳定性和质量。
4. 施工材料要点桩基施工中所使用的材料也是需要关注的要点之一。
包括但不限于混凝土的配合比和强度、钢筋的质量以及锚固材料的可靠性等。
只有使用符合相关标准和规范要求的材料,才能确保桩基施工的质量。
5. 施工记录要点桩基施工质量验收与评定还需要对施工过程进行记录和分析。
记录的要点包括但不限于施工过程的实施情况、施工机械和设备的使用情况、施工人员的操作规范性等。
通过对施工记录的详细分析,可以更好地评定桩基施工的质量。
6. 现场观测要点除了施工记录外,现场观测也是桩基施工质量验收与评定的重要依据之一。
包括但不限于桩基在施工和荷载作用下的变形和沉降情况、灌注过程中的振动与噪声等。
现场观测能够直观地反映出桩基施工的质量状况。
7. 检测数据要点桩基施工质量验收与评定还需要进行一系列的检测和测试。
检测数据的要点包括但不限于桩基的侧阻力和端承力、桩身的含水率和含盐量等。
通过对检测数据的分析和评估,可以客观地评判桩基施工质量的好坏。
8. 结论桩基施工质量验收与评定是保证建设工程质量的重要环节。
通过对设计、施工工艺、施工材料、施工记录、现场观测和检测数据等要点的解读剖析分析,可以更全面地评估桩基施工的质量。

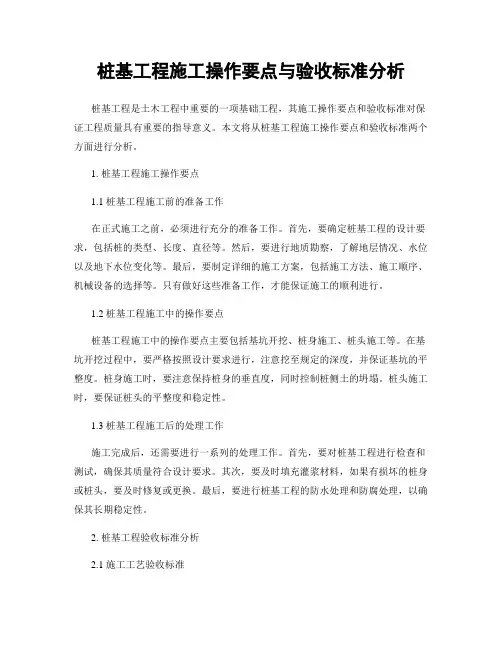

桩基工程施工操作要点与验收标准分析桩基工程是土木工程中重要的一项基础工程,其施工操作要点和验收标准对保证工程质量具有重要的指导意义。
本文将从桩基工程施工操作要点和验收标准两个方面进行分析。
1. 桩基工程施工操作要点1.1 桩基工程施工前的准备工作在正式施工之前,必须进行充分的准备工作。
首先,要确定桩基工程的设计要求,包括桩的类型、长度、直径等。
然后,要进行地质勘察,了解地层情况、水位以及地下水位变化等。
最后,要制定详细的施工方案,包括施工方法、施工顺序、机械设备的选择等。
只有做好这些准备工作,才能保证施工的顺利进行。
1.2 桩基工程施工中的操作要点桩基工程施工中的操作要点主要包括基坑开挖、桩身施工、桩头施工等。
在基坑开挖过程中,要严格按照设计要求进行,注意挖至规定的深度,并保证基坑的平整度。
桩身施工时,要注意保持桩身的垂直度,同时控制桩侧土的坍塌。
桩头施工时,要保证桩头的平整度和稳定性。
1.3 桩基工程施工后的处理工作施工完成后,还需要进行一系列的处理工作。
首先,要对桩基工程进行检查和测试,确保其质量符合设计要求。
其次,要及时填充灌浆材料,如果有损坏的桩身或桩头,要及时修复或更换。
最后,要进行桩基工程的防水处理和防腐处理,以确保其长期稳定性。
2. 桩基工程验收标准分析2.1 施工工艺验收标准在桩基工程施工过程中,需要对施工工艺进行验收。
验收标准主要包括基坑开挖的深度和平整度、桩身的垂直度和纵向轴线偏差、桩头的平整度等。
这些标准能够反映施工工艺的合理性和施工质量的优劣。
2.2 桩体验收标准桩体验收标准主要包括桩直径、桩长、桩的轴线偏差、桩身的质量等指标。
桩的直径和长度要符合设计要求,轴线偏差要在合理范围内。
此外,桩身的质量也是重要的验收指标,包括桩身表面的平整度、裂缝的高度和宽度等。
2.3 桩头验收标准桩头是桩基工程的重要组成部分,其质量直接影响工程的稳定性和耐久性。
桩头验收标准主要包括桩头的平整度、尺寸偏差、轴线偏差、焊缝质量等。

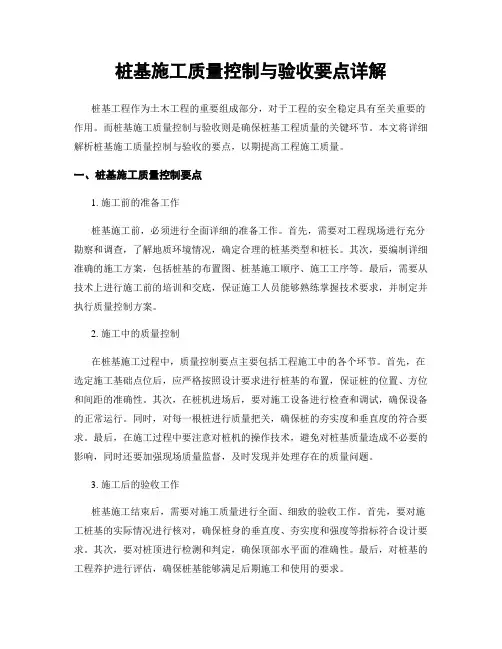

桩基施工质量控制与验收要点详解桩基工程作为土木工程的重要组成部分,对于工程的安全稳定具有至关重要的作用。
而桩基施工质量控制与验收则是确保桩基工程质量的关键环节。
本文将详细解析桩基施工质量控制与验收的要点,以期提高工程施工质量。
一、桩基施工质量控制要点1. 施工前的准备工作桩基施工前,必须进行全面详细的准备工作。
首先,需要对工程现场进行充分勘察和调查,了解地质环境情况,确定合理的桩基类型和桩长。
其次,要编制详细准确的施工方案,包括桩基的布置图、桩基施工顺序、施工工序等。
最后,需要从技术上进行施工前的培训和交底,保证施工人员能够熟练掌握技术要求,并制定并执行质量控制方案。
2. 施工中的质量控制在桩基施工过程中,质量控制要点主要包括工程施工中的各个环节。
首先,在选定施工基础点位后,应严格按照设计要求进行桩基的布置,保证桩的位置、方位和间距的准确性。
其次,在桩机进场后,要对施工设备进行检查和调试,确保设备的正常运行。
同时,对每一根桩进行质量把关,确保桩的夯实度和垂直度的符合要求。
最后,在施工过程中要注意对桩机的操作技术,避免对桩基质量造成不必要的影响,同时还要加强现场质量监督,及时发现并处理存在的质量问题。
3. 施工后的验收工作桩基施工结束后,需要对施工质量进行全面、细致的验收工作。
首先,要对施工桩基的实际情况进行核对,确保桩身的垂直度、夯实度和强度等指标符合设计要求。
其次,要对桩顶进行检测和判定,确保顶部水平面的准确性。
最后,对桩基的工程养护进行评估,确保桩基能够满足后期施工和使用的要求。
二、桩基施工质量验收要点1. 桩基质量验收的依据桩基的质量验收主要依据于相关的设计文件、规范标准以及合同要求。
在验收过程中,要严格按照规范要求进行操作,确保结果的准确性和可靠性。
同时,还要与监理单位和设计单位进行沟通,及时解决存在的问题,达到质量验收的标准。
2. 桩基质量验收的方法桩基质量验收可以采用多种方法进行,包括实地观测、物理试验和无损检测等。

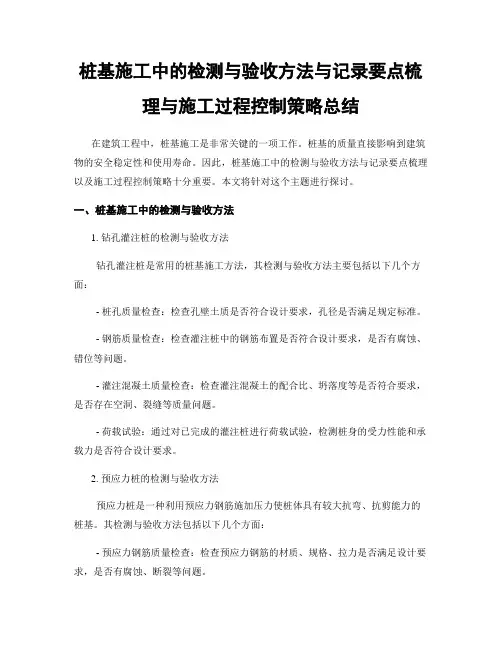

桩基施工中的检测与验收方法与记录要点梳理与施工过程控制策略总结在建筑工程中,桩基施工是非常关键的一项工作。
桩基的质量直接影响到建筑物的安全稳定性和使用寿命。
因此,桩基施工中的检测与验收方法与记录要点梳理以及施工过程控制策略十分重要。
本文将针对这个主题进行探讨。
一、桩基施工中的检测与验收方法1. 钻孔灌注桩的检测与验收方法钻孔灌注桩是常用的桩基施工方法,其检测与验收方法主要包括以下几个方面:- 桩孔质量检查:检查孔壁土质是否符合设计要求,孔径是否满足规定标准。
- 钢筋质量检查:检查灌注桩中的钢筋布置是否符合设计要求,是否有腐蚀、错位等问题。
- 灌注混凝土质量检查:检查灌注混凝土的配合比、坍落度等是否符合要求,是否存在空洞、裂缝等质量问题。
- 荷载试验:通过对已完成的灌注桩进行荷载试验,检测桩身的受力性能和承载力是否符合设计要求。
2. 预应力桩的检测与验收方法预应力桩是一种利用预应力钢筋施加压力使桩体具有较大抗弯、抗剪能力的桩基。
其检测与验收方法包括以下几个方面:- 预应力钢筋质量检查:检查预应力钢筋的材质、规格、拉力是否满足设计要求,是否有腐蚀、断裂等问题。
- 灌注混凝土质量检查:检查灌注混凝土的配合比、坍落度等是否符合要求,是否存在空洞、裂缝等质量问题。
- 钢管质量检查:预应力桩中使用的钢管应具备一定的强度和耐腐蚀性,进行质量检查可以保证桩体的稳定性和耐久性。
- 荷载试验:通过对已完成的预应力桩进行荷载试验,检测桩身的受力性能和承载力是否符合设计要求。
二、桩基施工中的记录要点梳理在桩基施工过程中,记录工作是非常重要的,可以为后续的验收与质量检查提供依据。
以下是桩基施工中的记录要点梳理:1. 桩基施工过程记录:记录桩基施工的日期、施工人员、施工机械设备、施工过程中的关键控制指标等信息。
2. 施工质量记录:记录桩孔的开挖情况、灌注混凝土的配合比、坍落度等信息。
3. 钢筋质量记录:记录预应力桩或灌注桩中钢筋的种类、规格、长度、布置图纸等信息。

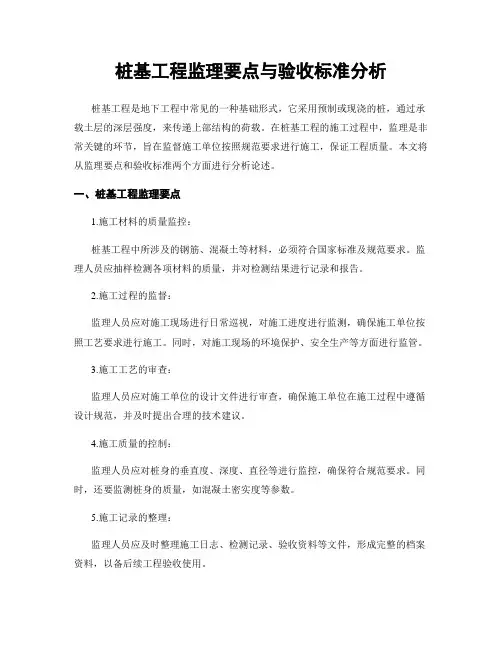

桩基工程监理要点与验收标准分析桩基工程是地下工程中常见的一种基础形式,它采用预制或现浇的桩,通过承载土层的深层强度,来传递上部结构的荷载。
在桩基工程的施工过程中,监理是非常关键的环节,旨在监督施工单位按照规范要求进行施工,保证工程质量。
本文将从监理要点和验收标准两个方面进行分析论述。
一、桩基工程监理要点1.施工材料的质量监控:桩基工程中所涉及的钢筋、混凝土等材料,必须符合国家标准及规范要求。
监理人员应抽样检测各项材料的质量,并对检测结果进行记录和报告。
2.施工过程的监督:监理人员应对施工现场进行日常巡视,对施工进度进行监测,确保施工单位按照工艺要求进行施工。
同时,对施工现场的环境保护、安全生产等方面进行监管。
3.施工工艺的审查:监理人员应对施工单位的设计文件进行审查,确保施工单位在施工过程中遵循设计规范,并及时提出合理的技术建议。
4.施工质量的控制:监理人员应对桩身的垂直度、深度、直径等进行监控,确保符合规范要求。
同时,还要监测桩身的质量,如混凝土密实度等参数。
5.施工记录的整理:监理人员应及时整理施工日志、检测记录、验收资料等文件,形成完整的档案资料,以备后续工程验收使用。
二、桩基工程验收标准分析1.桩基的垂直度和偏差:在进行桩基的验收时,应检测桩身的垂直度,以保证桩基的稳定性。
一般来说,桩身的垂直度误差应小于1‰。
同时,还要检测桩体是否存在倾斜、弯曲等缺陷。
2.桩基的直径和长度:验收时应测量桩身的直径和长度,以确定桩基的承载能力。
桩身直径误差应小于±3mm,长度误差应小于±150mm。
3.桩身的质量控制:桩身的混凝土质量是桩基工程验收的重要内容之一。
混凝土密实度应符合规范,一般要求达到95%以上。
同时,应检测混凝土的强度,以确保桩身的抗压性能。
4.桩基的承载能力:桩基的承载能力是施工过程中最为关键的指标之一。
验收时应根据设计要求进行承载试验,并对试验结果进行评估,确保桩基的安全可靠。

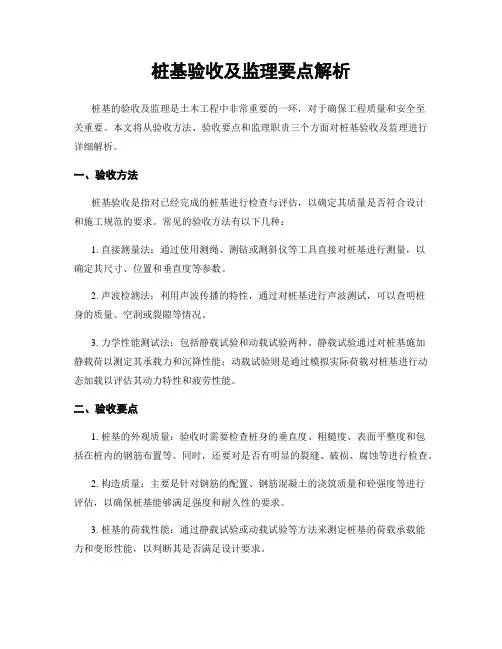

桩基验收及监理要点解析桩基的验收及监理是土木工程中非常重要的一环,对于确保工程质量和安全至关重要。
本文将从验收方法、验收要点和监理职责三个方面对桩基验收及监理进行详细解析。
一、验收方法桩基验收是指对已经完成的桩基进行检查与评估,以确定其质量是否符合设计和施工规范的要求。
常见的验收方法有以下几种:1. 直接测量法:通过使用测绳、测钻或测斜仪等工具直接对桩基进行测量,以确定其尺寸、位置和垂直度等参数。
2. 声波检测法:利用声波传播的特性,通过对桩基进行声波测试,可以查明桩身的质量、空洞或裂隙等情况。
3. 力学性能测试法:包括静载试验和动载试验两种。
静载试验通过对桩基施加静载荷以测定其承载力和沉降性能;动载试验则是通过模拟实际荷载对桩基进行动态加载以评估其动力特性和疲劳性能。
二、验收要点1. 桩基的外观质量:验收时需要检查桩身的垂直度、粗糙度、表面平整度和包括在桩内的钢筋布置等。
同时,还要对是否有明显的裂缝、破损、腐蚀等进行检查。
2. 构造质量:主要是针对钢筋的配置、钢筋混凝土的浇筑质量和砼强度等进行评估,以确保桩基能够满足强度和耐久性的要求。
3. 桩基的荷载性能:通过静载试验或动载试验等方法来测定桩基的荷载承载能力和变形性能,以判断其是否满足设计要求。
4. 环境和场地因素:包括对桩基施工所用材料的质量检查,如砼的配合比、水泥的质量、钢筋的品种等,同时还要检查桩基周围的环境是否存在对桩基质量影响的因素。
三、监理职责监理是桩基验收工作中不可或缺的环节,监理工程师需要履行以下职责:1. 施工过程监控:监理工程师应对桩基的施工过程进行全程监控,确保施工工艺、材料和质量符合规范和设计要求,及时指导并解决可能出现的问题。
2. 桩基验收评估:监理工程师应参与桩基的验收工作,对桩基的质量进行评估和鉴定,并提出必要的整改意见和建议。
3. 验收记录和报告:监理工程师应及时记录桩基验收过程中的重要数据和结果,并撰写验收报告,详细描述桩基的质量和性能,为后续工程提供参考和依据。

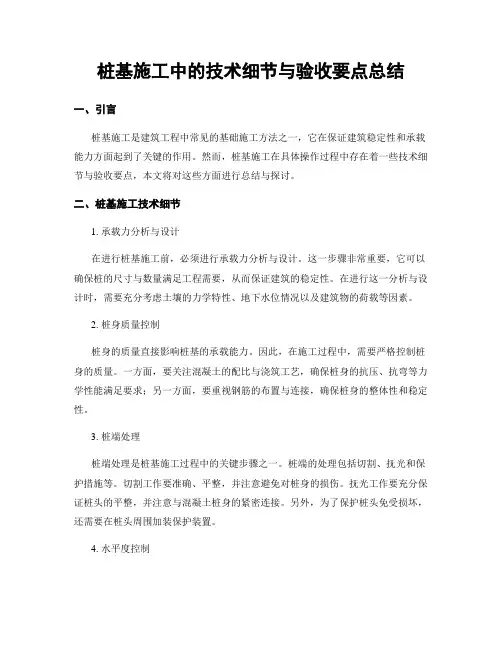

桩基施工中的技术细节与验收要点总结一、引言桩基施工是建筑工程中常见的基础施工方法之一,它在保证建筑稳定性和承载能力方面起到了关键的作用。
然而,桩基施工在具体操作过程中存在着一些技术细节与验收要点,本文将对这些方面进行总结与探讨。
二、桩基施工技术细节1. 承载力分析与设计在进行桩基施工前,必须进行承载力分析与设计。
这一步骤非常重要,它可以确保桩的尺寸与数量满足工程需要,从而保证建筑的稳定性。
在进行这一分析与设计时,需要充分考虑土壤的力学特性、地下水位情况以及建筑物的荷载等因素。
2. 桩身质量控制桩身的质量直接影响桩基的承载能力。
因此,在施工过程中,需要严格控制桩身的质量。
一方面,要关注混凝土的配比与浇筑工艺,确保桩身的抗压、抗弯等力学性能满足要求;另一方面,要重视钢筋的布置与连接,确保桩身的整体性和稳定性。
3. 桩端处理桩端处理是桩基施工过程中的关键步骤之一。
桩端的处理包括切割、抚光和保护措施等。
切割工作要准确、平整,并注意避免对桩身的损伤。
抚光工作要充分保证桩头的平整,并注意与混凝土桩身的紧密连接。
另外,为了保护桩头免受损坏,还需要在桩头周围加装保护装置。
4. 水平度控制施工过程中,对桩基的水平度要进行严格控制。
水平度的要求直接关系到建筑物的稳定性和使用寿命。
因此,在桩基施工中,要采取严格的水平度控制措施,如使用水平仪进行实时监测,及时调整施工设备的位置和操作姿态。
三、桩基验收要点1. 承载力验收承载力是桩基的重要性能之一,对其验收是桩基施工的重要任务。
承载力验收可以通过静载试验或动力触探试验等方法来进行。
在验收过程中,应确保试验设备的准确性和稳定性,并按照相关规范对数据进行分析与评估。
2. 混凝土质量验收混凝土桩身的质量直接影响桩基的稳定性和承载能力。
因此,在桩基验收过程中,要对混凝土的质量进行验收。
验收内容包括混凝土强度、密实性、坍落度等。
验收方法一般采用取样试验,将样品送往实验室进行检测。

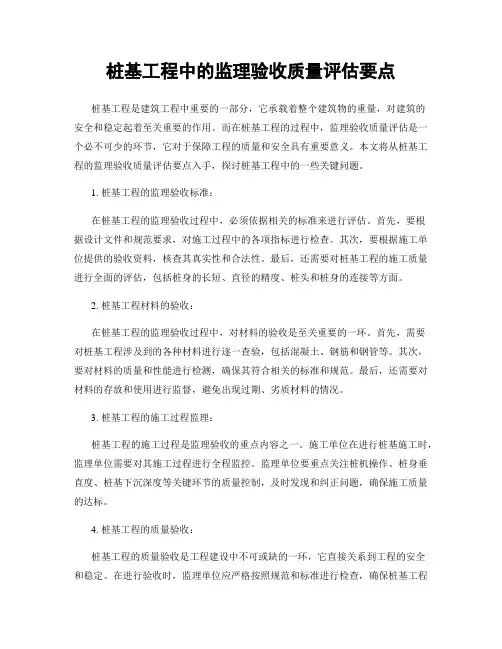

桩基工程中的监理验收质量评估要点桩基工程是建筑工程中重要的一部分,它承载着整个建筑物的重量,对建筑的安全和稳定起着至关重要的作用。
而在桩基工程的过程中,监理验收质量评估是一个必不可少的环节,它对于保障工程的质量和安全具有重要意义。
本文将从桩基工程的监理验收质量评估要点入手,探讨桩基工程中的一些关键问题。
1. 桩基工程的监理验收标准:在桩基工程的监理验收过程中,必须依据相关的标准来进行评估。
首先,要根据设计文件和规范要求,对施工过程中的各项指标进行检查。
其次,要根据施工单位提供的验收资料,核查其真实性和合法性。
最后,还需要对桩基工程的施工质量进行全面的评估,包括桩身的长短、直径的精度、桩头和桩身的连接等方面。
2. 桩基工程材料的验收:在桩基工程的监理验收过程中,对材料的验收是至关重要的一环。
首先,需要对桩基工程涉及到的各种材料进行逐一查验,包括混凝土、钢筋和钢管等。
其次,要对材料的质量和性能进行检测,确保其符合相关的标准和规范。
最后,还需要对材料的存放和使用进行监督,避免出现过期、劣质材料的情况。
3. 桩基工程的施工过程监理:桩基工程的施工过程是监理验收的重点内容之一。
施工单位在进行桩基施工时,监理单位需要对其施工过程进行全程监控。
监理单位要重点关注桩机操作、桩身垂直度、桩基下沉深度等关键环节的质量控制,及时发现和纠正问题,确保施工质量的达标。
4. 桩基工程的质量验收:桩基工程的质量验收是工程建设中不可或缺的一环,它直接关系到工程的安全和稳定。
在进行验收时,监理单位应严格按照规范和标准进行检查,确保桩基工程的各项指标符合要求。
对于存在的问题,要及时向施工单位发出整改通知,并督促其及时整改。
5. 桩基工程的验收报告编制:桩基工程的监理验收过程完成后,监理单位需要对整个过程进行总结和评估,并编制相应的验收报告。
验收报告应包括桩基工程的施工质量、使用材料的情况、施工过程的监督等方面的详细内容,同时还应对存在的问题提出合理的整改建议。

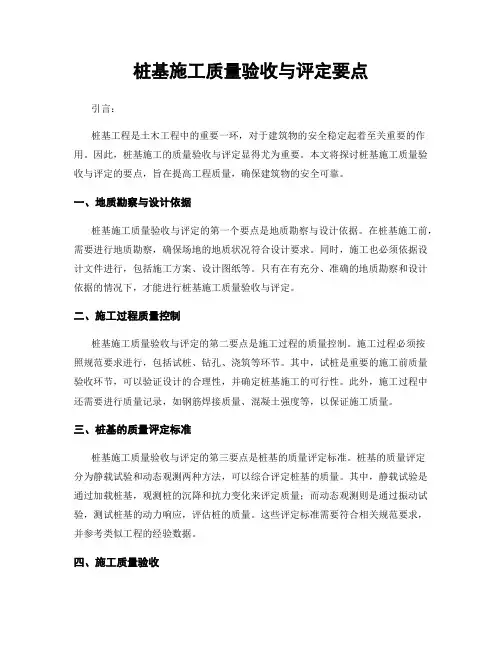

桩基施工质量验收与评定要点引言:桩基工程是土木工程中的重要一环,对于建筑物的安全稳定起着至关重要的作用。
因此,桩基施工的质量验收与评定显得尤为重要。
本文将探讨桩基施工质量验收与评定的要点,旨在提高工程质量,确保建筑物的安全可靠。
一、地质勘察与设计依据桩基施工质量验收与评定的第一个要点是地质勘察与设计依据。
在桩基施工前,需要进行地质勘察,确保场地的地质状况符合设计要求。
同时,施工也必须依据设计文件进行,包括施工方案、设计图纸等。
只有在有充分、准确的地质勘察和设计依据的情况下,才能进行桩基施工质量验收与评定。
二、施工过程质量控制桩基施工质量验收与评定的第二要点是施工过程的质量控制。
施工过程必须按照规范要求进行,包括试桩、钻孔、浇筑等环节。
其中,试桩是重要的施工前质量验收环节,可以验证设计的合理性,并确定桩基施工的可行性。
此外,施工过程中还需要进行质量记录,如钢筋焊接质量、混凝土强度等,以保证施工质量。
三、桩基的质量评定标准桩基施工质量验收与评定的第三要点是桩基的质量评定标准。
桩基的质量评定分为静载试验和动态观测两种方法,可以综合评定桩基的质量。
其中,静载试验是通过加载桩基,观测桩的沉降和抗力变化来评定质量;而动态观测则是通过振动试验,测试桩基的动力响应,评估桩的质量。
这些评定标准需要符合相关规范要求,并参考类似工程的经验数据。
四、施工质量验收桩基施工质量验收与评定的第四要点是施工质量验收。
施工质量验收是对桩基施工质量的检查,必须依据相关规范进行,并包括对试桩、钢筋焊接、混凝土浇筑、桩身检查等环节的验收。
在验收过程中,应采取合适的检测方法,如超声波检测、钢筋位移测量等,确保施工质量符合规范要求。
五、质量问题的处理与修复桩基施工质量验收与评定的第五要点是质量问题的处理与修复。
在施工中,可能会出现一些质量问题,如桩身偏斜、混凝土质量不合格等。
对于这些问题,必须及时进行处理和修复,以保证桩基的稳定性和可靠性。
攀枝花市桩基工程检测验收要点及监督要求为规范我市桩基工程检测验收工作,根据有关规范标准,制定桩基工程检测验收要点及监督要求。
一、桩基检测验收依据:《岩土工程勘察规范》GB50021 -2009(为方便阐述时引用,以下简称“规范1”)、《高层建筑岩土工程勘察规程》JGJ72—2004(以下简称“规范2”)《建筑地基基础设计规范》GB50007 -2011(以下简称“规范3”)、《建筑地基处理技术规范》JGJ 79-2012(以下简称“规范4”)、《地基基础施工质量验收规范》GB50202-2002(以下简称“规范5”)、《建筑基桩检测技术规范》JGJ 106—2003(以下简称“规范6”)、《大直径扩底灌注桩技术规程》JGJ/T 225-2010(以下简称“规范7”)、《建筑桩基技术规范》JGJ94-2008(以下简称“规范8”)、《四川省建筑地基基础检技术规》DBJ51/T014 -2013(以下简称“规范9”)。
二、检测阶段1、勘察设计阶段2、终孔验槽阶段3、桩基验收阶段三、各阶段桩基检验要点1、勘察设计阶段桩基承载力检验勘察设计阶段检验重点强调桩基承载力检验的有关要求,其他检验、检测规定应按相关规范要求执行。
依据:“规范1”第4.9.6及条文说明,“规范3”第8.5.6、8.5.8、8.5.9、6.2.2条及条文说明,“规范4”第7.1.5条及条文说明1)、勘察阶段单桩竖向和水平承载力,应根据工程等级、岩土性质和原位测试成果并结合当地经验确定(强调以静载荷试验为主要手段。
用静力触探指标估算等方法,应与载荷试验建立相应关系后采用)。
对地基基础设计等级为甲级的建筑物和缺乏经验的地区,应做静载荷试验。
试验数量不宜少于工程桩数的1% ,且每个场地不少于 3 个。
对承受较大水平荷载的桩,应进行桩的水平载荷试验;对承受上拔力的桩,应进行抗拔试验。
勘察报告应提出有关岩土的基桩侧阻力和端阻力,必要时提出竖向和水平承载力和抗拔承载力。
2)、设计阶段桩基承载力检验及设计相关要求勘察阶段已做静载荷试验并提供承载力特征值的,设计阶段可不再做静载荷试验。
除设计等级为丙级的建筑物外,其他工程的单桩竖向承载力特征值应采用竖向静载荷试验确定。
当桩端持力层为密实砂卵石或其他承载力类似的土层时,对单桩竖向承载力很高的大直径端承型桩,可采用深层平板载荷试验确定桩端土的承载力特征值;设计等级为丙级的建筑物可根据静力触探或标准贯入试验方法确定单桩竖向承载力特征值。
嵌岩灌注桩应判明桩端以下三倍桩径且不小于5m范围内无软弱夹层、断裂破碎带和洞穴分布,且在桩底应力扩散范围内应无岩体临空面。
当桩端无沉渣时,桩端岩石承载力特征值应根据岩石饱和单轴抗压强度标准值确定,或用岩基载荷试验确定。
CFG桩复合地基设计前应在有代表性的场地上进行现场试验或试验性施工,以确定设计参数和处理效果。
CFG桩复合地基承载力特征值应通过复合地基静载荷试验或采用增强体静载荷试验结果和其周边土的承载力特征值结合经验确定(“规范4”第7.1.5条)。
单桩水平承载力特征值应通过现场水平载荷试验确定。
必要时可进行带承台桩的载荷试验。
单桩抗拔承载力特征值应通过单桩竖向抗拔静载荷试验确定,并应加载至破坏。
2、终孔验槽阶段桩的检查、检验、验收桩基终孔后,施工单位应按要求进行自检,认为达到设计要求后报专业监理工程师;专业监理工程师复查认为符合要求后由总监理工程师组织验槽(坑、桩)。
验槽(坑、桩)方法除查看自检资料、地勘报告、设计文件以及复核地基土层情况外,尚应采用轻型动力触探或袖珍贯入仪等简便易行的方法对承载力进行复核。
当施工揭露的岩土条件与勘察报告有较大差别或者验槽(坑)人员认为必要时,应有针对性地进行补充勘察测试工作或作施工勘察。
人工挖孔桩终孔时,应进行桩端持力层检验。
单柱单桩的大直径嵌岩桩,应视岩性检验孔底下3倍桩身直径或5m 深度范围内有无土洞、溶洞、破碎带或软弱夹层等不良地质条件。
3、桩基验收阶段检验桩基验收阶段重点强调桩身完整性和桩基承载力检验,其他检查验收有关规定应按相关规范要求执行。
桩基检验前应由桩基检测单位编制桩基检测方案,经检测单位审核后报工程的勘察、设计、建设、施工、监理单位批准后方可实施。
1)、桩身完整性检验桩身完整性检测方法有低应变法、高应变法、声波透射法、钻孔抽芯法等。
桩身完整性检测宜采用两种或两种以上的检测方法进行【“规范6”第3.1.3条;“规范3”第10.2.15条】。
直径大于800mm的混凝土嵌岩桩应采用钻孔抽芯法或声波透射法检测,检测桩数不得少于总桩数的10%,且不得少于10根,且每根柱下承台的抽检桩数不应少于1根,一柱一桩全数检测。
直径不大于800mm的桩以及直径大于800mm的非嵌岩桩,可根据桩径和桩长的大小,结合桩的类型和当地经验采用钻孔抽芯法、声波透射法或动测法进行检测。
检测的桩数不应少于总桩数的10%,且不得少于10根(小直径桩抽检20%)。
直径不大于800mm的干作业成孔嵌岩桩以及直径大于800mm的非嵌岩桩的桩身完整性检测采用低应变法时,检测数量不应少于总桩数的20%,且不得少于10根,每个承台不得少于1根,一柱一桩全数检测。
使用声波透射法或钻孔抽芯法时,检测桩数不得少于总桩数的10%,且不得少于5根。
钻孔、冲孔、旋挖成孔灌注桩桩身完整性检测,对于直径d<500mm的灌注桩采用低应变法时的检测数量不应少于总桩数的30%,且不得少于20根,每个承台不得少于1根,一柱一桩全数检测;对直径500mm≤d<800mm的灌注桩,采用低应变法进行桩身完整性检测时应全数检测;对直径d≥800mm的灌注桩,桩身完整性检测应采用低应变法与声波透射法综合进行,全数基桩进行低应变法检测,并选取不少于总桩数的10%,且不少于10根桩预埋声测管进行声波透射法检测。
对有粘接强度的CFG桩复合地基增强体应进行强度及桩身完整性检验。
桩身完整性检验按上述要求进行。
2)、桩基承载力检验(1)、基本规定:竖向承载力检验的方法和数量可根据地基基础设计等级和现场条件,结合当地可靠的经验和技术确定。
复杂地质条件下的工程桩竖向承载力的检验应采用静载荷试验,对地基基础设计等级为甲、乙级的工程,宜采用慢速静荷载加载法进行承载力检验,检验桩数不得少于同条件下总桩数的1%,且不得少于3根。
水平受荷桩和抗拔桩承载力的检验可分别按“规范3”附录S和附录T,单桩水平载荷试验检验桩数不得少于同条件下总桩数的1%,且不得少于3根。
以岩基为桩端持力层的干作业成孔(如人工挖孔)、设计等级为甲级和乙级的桩基础不具备条件作静载荷试验时,可抽取总桩数的2%且不少于6根桩在桩底平面处进行岩基载荷试验;对设计等级为丙级的桩基础,抽取总桩数的1%且不少于3根桩在桩底平面处进行岩基载荷试验,或在桩孔底抽取总桩数的5%且不少于6个孔取岩样进行单轴抗压强度试验。
以卵石土为桩端持力层的干作业成孔(如人工挖孔)、设计等级为甲级和乙级的桩基础不具备条件作静载荷试验时,可抽取总桩数的10%且不少于10个点进行超重型动力触探试验,根据超重型动力触探试验结果,抽取总桩数的2%且不少于6点在桩底平面处进行深层平板载荷试验;对设计等级为丙级的桩基础,抽取总桩数的1%且不少于3点在桩底平面处进行深层平板载荷试验。
干作业成孔(如人工挖孔)的非端承型桩(如摩擦型桩),应采用静载荷试验方法进行检测。
当设计提出桩侧摩阻力特征值指标或同时提出桩侧摩阻力和桩端阻力特征值指标要求时,可按设计要求单独或同时进行桩侧摩阻力和桩端阻力试验。
对钻孔、冲孔、旋挖成孔灌注桩,设计等级为丙级的桩基础或施工前已进行过动静对比的乙级桩基础,当满足高应变适用检测范围时,单桩竖向承载力检测可采用高应变动力检测方法评定,抽检桩数不应少于总桩数的5%,且不应少于5根;或总桩数的1%且不少于3根桩进行单桩竖向承载力静载荷试验。
当以中等风化或微风化岩石为桩端持力层的端承型大直径桩,沉渣厚度和岩石单轴抗压强度可采用钻芯法测定,钻芯抽检数量不少于总桩数的10%,且不应少于10根。
大直径嵌岩桩的承载力可根据终孔时桩端持力层岩性报告(按“规范3”附录J的要求抽取不少于6个岩石芯样检测,计算出饱和单轴抗压强度标准值,再按该规范第8.5.6条第6项和第5.2.6条的要求确定桩端岩石承载力特征值)结合桩身质量检验报告核验。
CFG桩复合地基承载力的验收检验应通过复合地基静载荷试验,对有粘接强度的复合地基增强体尚应进行单桩静载荷试验【“规范4”第7.1.3条(强条】。
(2)、单桩竖向静载荷试验要点及要求a、桩竖向静载荷试验要点加载反力装置可根据现场条件选择锚桩横梁反力装置、压重平台反力装置(堆载法)、锚桩压重联合反力装置、地锚反力装置。
加载反力装置宜采用锚桩横梁反力装置。
桩基检测应符合下列规定:加载反力装置能提供的反力不得小于最大加载量的1.2倍;应对加载反力装置的全部构件进行强度和变形验算;应对锚桩抗拔力(地基土、抗拔钢筋、桩的接头)进行验算;采用工程桩作锚桩时,锚桩数量不应少于4根,并应监测锚桩上拔量;压重宜在检测前一次加足,并均匀稳固地放置于平台上;压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍,有条件时宜利用工程桩作为堆载支点。
当采用堆载法时应遵守以下规定:堆载应在试验前一次性加足,堆载应使用混凝土标准配重块,堆载加于地基的压应力不宜超过地基承载力特征值;堆载的限值可根据其对试桩和对基准桩的影响确定;堆载量大时,宜利用桩(可利用工程桩)作为堆载的支点;试验反力装置的最大抗拔或承重能力应满足试验加载的要求。
CFG桩复合地基静载荷试验和复合地基增强体单桩静载荷试验应评估检测方法对测试结果的影响。
检测方法对测试结果有影响的,应采取措施减少或消除影响。
其他桩基静载检测具体要求详见“规范6”第4章、“规范3”附录Q和“规范4”附录。
b、对桩竖向静载荷试验的监督要求为保证桩竖向静载荷试验(含单桩静载荷试验、复合地基静载荷试验、岩基静载荷试验、深层平板静载荷试验、浅层平板静载荷试验等)检测的真实性、准确性,确保检测工作质量,要求工程项目的建设、监理、施工单位应对桩竖向静载荷试验的全过程进行见证,并全过程留置影像资料(摄像、照片)。
在加载装置安装完成时间节点、各分级加载时间节点、终止加载时间节点、各分级卸载时间节点均必须留有照片。
照片应将试验主要装置和主要检测人员、主要见证人员摄入其中,所有照片均必须有时间年月日时分显示。
实验装置安装完成时间节点的照片应有全景影像、主要检测人员和主要见证人员影像、年月日时分显示以及试验装置影像(能摄入一张照片中的,应摄入一张照片中;不能摄入一张照片中的,可摄入多张照片中,但照片中的周边环境、摄制时间等应吻合,下同)等,各分级加载时间节点、终止加载时间节点、卸载时间节点照片均必须有主要检测人员影像、实验装置影像、测表数据显示影像、年月日时分显示影像等。
