建筑构造教学案例二——构造柱和圈梁的构造

混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。

所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。

在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。

这些构件，与砖墙体连成了一个整体。

一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。

圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。

如图4-54所示为某一圈梁的配筋。

圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。

装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。

如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。

如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。

图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。

（2）圈梁钢筋骨架一般是待模板安装完毕后进行。

圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。

当采用预先绑扎和加工的骨架，可先进行编号组装。

有构造柱时，则应在构造柱处进行绑扎。

图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。

构造柱及圈梁施工方法详细解读与分析，看了秒懂！一、构造柱部分（一）构造柱设置要求1. 当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。

2. 无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应设置间距不大于3m的构造柱。

3. 宽度大于2m的洞口两侧应设置构造柱。

4. 构造柱的截面不小于墙宽×200㎜，纵向钢筋不小于4Ф12，箍筋不小于Ф6@200㎜。

5. 当填充墙体与构造柱、承重墙或结构柱相连时，应设不小于2Ф6@500㎜（或相近的砌体整皮数距离）拉结筋拉结。

拉结钢筋锚入柱、墙内应不小于200 ㎜，伸入填充墙内不应小于1000 ㎜。

后置拉结筋必须锚固可靠，锚固长度应不小于100㎜。

6. 构造柱的柱顶、柱脚应在主体结构中预埋不小于4Ф12的钢筋，接驳长度不小于500㎜7. 构造柱的钢筋绑扎完成后，先砌墙，在留出马牙槎后，再浇捣混凝土，混凝土强度等级≥C20，每个马牙槎的高度不超过300㎜。

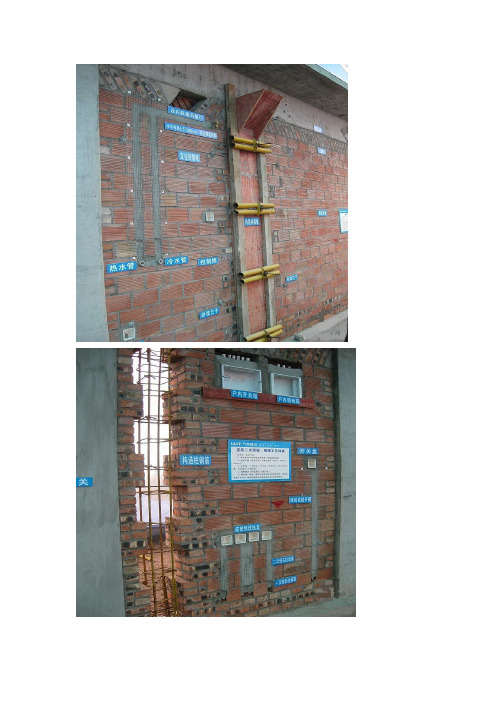

（二）构造柱施工流程构造柱：预插钢筋→钢筋加工→模板安装→浇筑混凝土→拆除模板→养护（三）施工方法1、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm，马牙槎凹入深度宜为50-60mm。

目前砌体砌块普遍使用蒸压加气砼砌块，加气砼砌块模数高度为250mm高，刚好作为一个马牙。

砌筑时第一块砖应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。

不论马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。

2、钢筋预埋：构造柱的底部钢筋与承台梁一同施工，，在承台梁进行混凝土浇筑时构造柱的钢筋必须绑扎好，构造柱的钢筋在承台及承台梁施工时就一同预埋和绑扎好，待与地圈梁一同在进行混凝土施工。

3、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

湖南农业大学高等教育自学考试本科生毕业论文浅谈砌体工程中构造柱与圈梁的构造的设置（小二黑体加粗）（根据题目长短四号字空二或三行）学生姓名：向俊考籍号：20××××××××××年级专业：20××级×××指导老师及职称：×××学□□院：×学院湖南·长沙提交日期：20××年××月目录摘要 (1)关键词 (1)一、引言 (2)二、圈梁、构造柱的定义 (4)（一）构造柱定义 (2)（二）圈梁定义 (2)三、构造柱 (2)（一）构造柱的作用 (2)（二）构造柱的设置原则 (3)（三）构造柱的设置规范 (4)（四）构造柱的构造和配筋 (4)1构造 (4)2配筋 (4)四、圈梁 (5)（一）圈梁的作用 (5)（二）圈梁的设置原则 (6)（三）圈梁的的构造和配筋 (6)1构造 (6)2配筋 (7)五、结束语 (7)参考文献 (8)致谢 (8)浅谈砌体工程中构造柱与圈梁的构造的设置学生：向俊指导老师：(湖南农业大学×学院，长沙 410128)摘要：砖混结构是我国使用最为广泛的一种结构形式。

在民用及公共建筑中占有很大的比重。

但由于砌体的抗压强度较高而抗拉强度很低，因而受拉或受弯性能很低，所以决定了它的抗震性能较差。

为增强砌体的整体性，提高其抗震能力，通过大量的试验研究和多年的工程实践证明，在多层砌体房屋中设置构造柱和圈梁，是一种很有效的抗震措施。

关键字：砌体工程，构造柱，圈梁一、引言：采用页岩砖、粘土砖、混凝土小砌块等砌体与混合砂浆或者水泥砂浆砌筑的砖混结构的房屋。

因为这样砌筑的墙体属于脆性材料，在抵御地震等水平力的作用、防止房屋倒塌等方面极为不利。

经过多方面的研究和工程实践经验在适当的部位设置构造柱和圈梁，能达到增强结构整体稳定性的作用，从而提高建筑的抵御水平作用力的能力，增强了建筑物的抗震能力。

构造柱及圈梁施工方案一、施工准备1.组织施工人员，明确施工任务和标准要求，进行逐级复核，确保施工人员熟悉施工程序和安全规范。

2.准备施工所需的设备、材料和工具，检查设备的安全性和完好程度，保证施工过程中的安全。

3.进行施工场地的清理和平整，确保施工区域没有杂物和碍事物。

二、基础施工1.根据设计要求，在施工场地选择合适的位置进行定位，用钢筋和木匾标记出柱的位置。

2.进行基坑开挖，清理底部杂物和碎石，确保基坑底部平整。

3.进行基坑坑底垫层的施工，用压实机对垫层进行压实，确保坚实平整。

4.沿基坑周边施工支撑边框，利用钢筋焊接成型，并用脚手架支撑，确保施工安全。

5.在基础底板上进行柱的定位和支模，采用木模板进行支模，严格按照设计要求和施工标准进行。

三、柱筋骨架的安装1.根据设计图纸，将预埋立柱钢筋清理干净，并将其插入到钢筋筏板中。

注意保持钢筋的垂直度和水平度。

2.用钢筋捆扎将立柱钢筋进行捆扎，确保钢筋的稳定性。

3.用彩钢筋网围绕柱身，根据设计要求进行绑扎，确保柱体的整体结构牢固。

四、柱的浇筑1.在柱底部设置挡板，挡住混凝土的流动，以保证柱底部的牢固性。

2.协调混凝土搅拌车和泵车，将混凝土顺利送达工地，并根据需要进行抹光和振捣，确保混凝土的密实性。

3.在浇筑完成后，对柱体进行检查，确保柱体外观没有明显缺陷和表面破坏。

五、圈梁的施工1.在柱顶部，根据设计要求进行圈梁的定位和支模，采用木模板进行支模。

2.进行圈梁钢筋骨架的安装，将钢筋按照设计要求进行定位和捆扎，确保钢筋的稳定性。

3.在钢筋安装完成后，进行圈梁的浇筑，采用相同的混凝土浇筑工艺，确保浇筑质量和密实性。

4.在浇筑完成后，对圈梁进行检查，确保没有明显的缺陷和表面破坏。

六、施工安全1.施工现场的安全措施必须到位，设置警示标志和临时围栏，防止外来人员进入施工区域。

2.施工人员必须戴好安全帽和防护鞋，并严格按照操作规程进行施工，避免事故的发生。

3.对施工现场进行定期巡视，消除隐患和安全风险，确保施工过程中的安全。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

与砖墙体要在结构工程有水平拉接筋连接。

如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。

梁的分类：1、从功能上分，有结构梁，如基础地梁、框架梁等，与柱、承重墙等竖向构件共同构成空间结构体系；有构造梁，如圈梁、过梁、连系梁等，起到抗裂、抗震、稳定等构造性作用。

2、梁按照结构工程属性可分为：框架梁、剪力墙支承的框架梁、内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、剪力墙边框梁。

3、从施工工艺分，有现浇梁、预制梁等。

4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等。

5、梁依据截面形式，可分为：矩形截面梁、T形截面梁、十字形截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面梁。

6、从受力状态分，可分为静定梁和非静定梁。

静定梁是指静定次数大于3的梁，非静定梁是指静定次数等于3的梁，比如：简支梁、连续梁、悬臂梁等。

7、梁按照其在房屋的不同部位，可分为：屋面梁、楼面梁、地下框架梁、基础梁。

部分梁定义：1. 地梁（DL）：地梁也叫基础梁、地基梁，简单地说就是基础上的梁。

一般用于框架结构和框-剪结构中，框架柱落在地梁或地梁的交叉处。

其主要作用是支撑上部结构，并将上部结构的荷载转递到地基上。

2. 框架梁（KL）：框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

框架梁可以分为：a、屋面框架梁（WKL）：屋面框架梁指的是框架结构屋面最高处的框架梁；b、楼层框架梁（KL）：楼层框架梁指的是各楼面的框架梁；c、地下框架梁（DKL）：地下框架梁指设置在基础顶面以上且低于建筑标高正负零(室内地面)以下并以框架柱为支座，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，称为地下框架梁。
