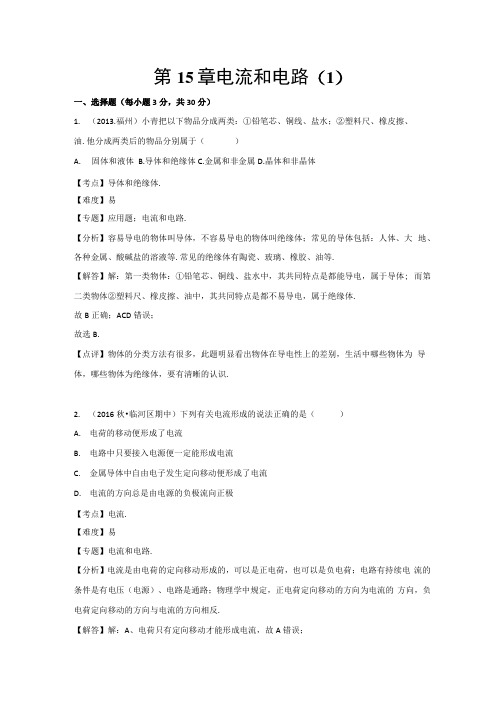

第15章电流和电路（1）一、选择题（每小题3分，共30分）1.（2013.福州）小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油.他分成两类后的物品分别属于（）A.固体和液体B.导体和绝缘体C.金属和非金属D.晶体和非晶体【考点】导体和绝缘体.【难度】易【专题】应用题；电流和电路.【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等.常见的绝缘体有陶瓷、玻璃、橡胶、油等.【解答】解：第一类物体：①铅笔芯、铜线、盐水中，其共同特点是都能导电，属于导体; 而第二类物体②塑料尺、橡皮擦、油中，其共同特点是都不易导电，属于绝缘体.故B正确；ACD错误；故选B.【点评】物体的分类方法有很多，此题明显看出物体在导电性上的差别，生活中哪些物体为导体，哪些物体为绝缘体，要有清晰的认识.2.（2016秋•临河区期中）下列有关电流形成的说法正确的是（）A.电荷的移动便形成了电流B.电路中只要接入电源便一定能形成电流C.金属导体中自由电子发生定向移动便形成了电流D.电流的方向总是由电源的负极流向正极【考点】电流.【难度】易【专题】电流和电路.【分析】电流是由电荷的定向移动形成的，可以是正电荷，也可以是负电荷；电路有持续电流的条件是有电压（电源）、电路是通路；物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反.【解答】解：A、电荷只有定向移动才能形成电流，故A错误；B、电路中有电流的条件是有电压（电源）、电路是通路，缺一不可，故B错误；C、电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，故C正确；D、在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，故D错误.故选C.【点评】本意考查了电流的形成原因、电流的方向及电路中形成电流的条件，都属于围绕电流的基础性问题，要求熟记课本相关知识.3.（2015.内江）甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（）A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷【考点】两种电荷.【难度】中【专题】电流和电路.【分析】根据带电体的性质和电荷间的作用规律可知:两个物体相互吸引，有三种带电情况：一个带正电，一个带负电；一个带正电，一个不带电；一个带负电，一个不带电；两个物体相互排斥，则都带同种电荷.由此入手分析即可确定甲乙丙三者的带电情况.【解答】解：（1）甲球排斥乙球，则甲、乙带同种电荷，故A错误，B正确；（2）乙球吸引丙球，丙有可能带异种电荷，也有可能不带电，故CD错误.故选B.【点评】在根据物体间的作用规律判定物体带电情况时，要注意两者相互吸引有两种可能：异种电荷相互吸引；带电体具有吸引轻小物体的性质.因此考虑问题要全面.4.（2014*武汉）如图所示，取两个相同的验电器A和B,使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来.下列说法正确的是（）A.B中正电荷通过金属棒流向A, A金属箔的张角减小B.A中的自由电子通过金属棒流向B, B金属箔的张角增大C.A中负电荷通过金属棒流向B, B中正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B, B金属箔的张角增大【考点】两种电荷；电流的方向.【难度】中【专题】电流和电路.【分析】（1）规定电流方向与正电荷定向移动的方向相同；（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的.【解答】解：（1） A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A.故选B.【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反.5.（2008-黄石）如图所示电路中，电源电压保持不变.当闭合开关S后，两灯均能发光，过了一会儿，L】灯熄灭，但L2仍在发光，经检查Li灯丝被烧断了.对前后二种不同情况下电路中电流表示数的判断正确的是（）A.A】表示数减小，A2表示数不变B.Ai，A2表示数均不变C.Ai表示数减小，A2表示数增大D.Ai、A2表示数均增大【考点】并联电路的电流规律.【难度】中【分析】两个电灯是并联，一灯熄灭时，不会影响另一灯的工作，干路中的电流表的示数会变小，没有熄灭的支路中的电流表示数不变.【解答】解：两个电灯是并联，Ai在干路中，A2与L2串联，测L2的电路，当Li灯熄灭时, Ai 和A2的示数相等，即Ai示数变小，A2示数不变.故选A.【点评】本题利用了并联电路的电流特点分析并联电路的一个支路发生故障时对电路的影响.当一个支路的灯断开时，干路中的电流会变小，而另一支路不会发生变化.6.（2014-宁德）与实物图相对应的电路图是图中的（）L| 1-2【考点】电路图和实物图互化.【难度】中【专题】电流和电路.【分析】从实物图中可以看出，两只灯泡串联，由一个开关控制.【解答】解：A、开关闭合后一只灯泡被短路，不合题意；B、两只灯泡并联，开关控制其中一只灯泡，不合题意；C、两只灯泡并联，开关控制干路，不符合题意；D、两灯串联，合题意.故选D.【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容.7.（2016.河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A、—— B. 一匸一辺_C. 一区）_g―D. I -------------------------------------------------------- / ----------- 1【考点】电路图.【难度】中【专题】电流和电路.【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案.【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关Si时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合Si时绿灯亮.故D不正确.故选B.【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案.8.（2014-桂林）如图所示的电路中，闭合开关S后，下列说法正确的是（）A.Li、l_2两灯泡串联B.通过Li灯的电流大于L2灯的电流C.Li、L2两灯泡并联D.若Li灯丝烧断，L2灯仍能正常发光【考点】电路的构成；串联电路.【难度】中【专题】电流和电路.【分析】电路元件首尾顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作.【解答】解：A、由图示电路图可知，闭合开关，两灯泡首尾顺次连接，它们是串联的，故A正确，C错误；B、两灯泡串联，通过它们的电流相等，故B错误；D、两灯泡串联，若Li灯丝烧断，电路断路，L2灯不能正常发光，故D错误；故选A.【点评】本题考查了电路连接方式的判断、电路工作情况，知道串并联的概念、知道串并联的特点即可正确解题.9.（2016*巴中）在如图所示的电路中，正确的说法是（）A.闭合Si，断开S2, Li发光，L2不发光B.闭合Si, S2, Li，1_2都发光C.Si，S2都断开，L1，L2都不发光D.闭合S2,断开Si, Li, 1_2都发光【考点】电路的构成；串联电路；并联电路. 【难度】难【专题】错解分析题；电流和电路.【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接.【解答】解：A、闭合Si，断开S2,会造成电源短路，这是不允许的，L】、1_2都不发光，故A 错误；B、闭合S】，S2，闭合Si会造成电源短路，这是不允许的，Li、L2都不发光，故B错误；C、Si，S2都断开，则Li灯跟电源构成通路，Li灯亮，L2灯不亮，故C错误；D、闭合S2，断开Si，灯Li、1_2并联，L” 1_2都发光，故D正确.故选D.【点评】本题主要考查对串联电路中连接特点的了解.10.张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机Mi控制车辆行驶，电动机M2控制警长转动，当只闭合开关Si时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动, 下列电路图中能符合上述设计要求的是（）【考点】电路的构成；电路图.【难度】难【专题】应用题；电流和电路.【分析】结合串并联电路中开关的控制作用即可知道电路的连接方式，并逐一对应各选项的电路图，选出符合题意的电路图.【解答】解：根据串并联电路的特点进行分析，开关S1控制整个电路，电动机Ml与电动机M2工作时相互不影响，应为并联.控制黑猫警长旋转的电动机M2由开关S2控制；因此符合的电路图为图Do故选D.【点评】会根据要求设计串并联电路，同时会根据已知电路分析出符合要求的电路是解决本题的关键.二、填空题（每空2分，共30分）11.（2014*南宁）如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带______________ （选填"同种"或"异种"）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是____________ （选填"导体”或"绝缘体”）.O【考点】两种电荷；导体和绝缘体.【难度】易【专题】电流和电路.【分析】电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引.【解答】解：用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷；吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体故答案为：同种；绝缘体【点评】本题考查电荷规律的探究过程，关键是知道相互吸引的有两种可能：一是异种电荷之间，二是带电体和不带电的轻小物体之间（带电的性质）.12.（2012-娄底）如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA,则这种LED手电筒正常工作时的总电流为____________ mA.【考点】并联电路的电流规律.【难度】中【专题】计算题；压轴题.【分析】根据并联电路干路电流等于各支路电流之和求出正常工作时的总电流求解•【解答】解:V5个LED并联，正常工作时的总电流为l=5li=5X 15mA=75mA.故答案为：75.【点评】本题考查并联电路的电流特点，是一道基础题.13.（2014・宜昌）如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时.另一个仍能正常工作，这两个转向灯在电路中的连接方式为 __________ ,转向杆相当干电路中的_____________ .【考点】串联电路；并联电路.【难度】中【专题】电流和电路.【分析】要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路.并联电路电流有多条通路，各支路互不影响.【解答】解：汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的.司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用.故答案为：并联；开关.【点评】此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作.14._____________________________________________________________________ （2 016秋•图们市校级月考）如图所示，断开Si，闭合S2、S3,小灯泡L I、L2组成____________ 电路，只闭合Si，小灯泡Li、1_2组成_________ 电路，同时闭合Si、S3,电路会____________ .【考点】串联电路；并联电路；通路断路短路.【难度】中【专题】图析法；电流和电路.【分析】串联是指用电器依次连接的电路.并联是指用电器并排连接的电路.短路是指电流没有经过用电器而将电源两级直接连通的电路.【解答】解：断开S1，闭合S2、S3，电流从正极出发经S2分支，一支流向1_2、S3, —支流向Li，然后汇合共同回到负极，故小灯泡Li、L2组成并联电路，只闭合Si，电流从正极出发经L】、1_2回到负极，Li、L2组成串联电路；若同时闭合开关S1、S3,电流不经过用电器而直接流回电源的负极，会形成短路现象，造成电流过大，烧坏电源，所以同时闭合开关S1、S3是绝对不允许的.故答案为：并联；串联；短路.【点评】此题考查了对并联电路和串联电路及短路的掌握，是基础性题目.15.（2016-吉林模拟）如图，把两个灯泡串联后接到电源上，合上开关S后，发现Li比1_2 亮，设通过灯泡L1的电流为11，通过灯泡1_2的电流为12，则h __________ h （选填或若工作过程中灯泡L1突然烧坏，则灯泡1_2 _______________ （选填"仍亮"或"不亮"）. —0—O ------L> U-Hl~—【考点】串联电路的电流规律.【难度】中【分析】从图中可以看出，两灯泡串联，并且串联电路处处电流相等；串联电路一旦出现断路，整个电路将停止工作.【解答】解：因为串联电路中处处电流相等，因此通过Li、L2的电流相等，故1曰2；因为串联电路中出现断路现象，整个电路将停止工作，因此如果灯泡L1突然烧坏，则灯泡L2不会发光.故答案为：=,不亮.【点评】此题考查了串联电路电流的规律以及串联电路中出现断路后的各用电器工作的情况.16.（2016秋•卢龙县期中）如图所示,如果闭合开关S,断开开关Si、S2,则灯Li、1_2 ___ 联; 如果闭合开关S1、S2,断开开关S,则灯Li、L2构成_________ 联，如果此时电流表的示数为I,【考点】串联电路；并联电路；通路断路短路.【难度】难【专题】应用题；图析法；电流和电路.【分析】（1）把几个用电器首尾相接，连入电路就是串联；串联电路中处处电流相等；（2）把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和.【解答】解：（1）如果闭合开关S,断开开关S】、S2,则两灯泡首尾相连接到电源两端，所以灯L】、1_2 串联；（2）如果闭合开关Si、S2,断开开关S,电流从电源正极流出分别流入两灯泡，最后汇合在同一导线中流入电源负极，则灯X、L2并联；此时电流表测量干路电流，由于并联电路干路电流等于支路电流之和，所以通过L2的电流为I -由于电流从电源正极流出，则11的方向向右.故答案为：串；并；I - 右.【点评】本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响.同时要掌握串并联电路的电流规律.17.（2014秋•衡阳县校级月考）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L】中的电流是___________丙【考点】怎样在电流表上读数；并联电路的电流规律.【难度】难【专题】电流和电路.【分析】首先分析电路，明确灯泡的连接关系及电流表的测量位置，然后根据串并联电路电流特点及电流表读数方法.【解答】解：由图知，闭合开关，电流从正极出发，首先经过电流表Ai，然后分成两支：一支经L】回到负极，另一支经1_2、电流表A2回到负极.所以两只灯泡并联，电流表Ai测量干路电流，A2测量L2支路电流.因为并联电路干路电流等于支路电流之和，所以Ai选择的是0-3A量程，示数是1.8A, A2 选择的是0 -0.6A量程，示数是0.52A；通过Li 的电流为 1.8A - 0.52A=1.28A.故答案为：1.28 A【点评】本题的易错点是学生在做题时有可能误认为电流表A】测的是Li电流.关键是判断出甲乙图的示数分别是哪一个电流表的示数.三、作图题（共12分）18.（3分）（2016秋•苏仙区校级期中）画出如图所示的实物电路的电路图.【考点】电路图和实物图互化.【难度】中【专题】作图题；电流和电路.【分析】由实物图可知，两灯泡并联，开关S控制整个电路，电流表测量通过L2的电流，根据实物图完成电路图即可.【解答】解：电流从正极出发经开关S开始分支，一支经灯泡L1；另一支经电流表，灯泡L2,然后两支汇合回到电源负极.如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点.19.（3分）（2016秋•苏仙区校级期中）根据图甲所示的电路图，将乙图的实物元件连接成实物电路.甲乙【考点】电路图和实物图互化.【难度】中【专题】作图题；电流和电路.【分析】由电路图可知，两灯并联；根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可. 【解答】解：由电路图可知，两灯并联，电流表Ai测量灯泡Li的电流，电流表A2测量干路的电流；电源为2节干电池串联，电源电压为3V,通过灯泡Li的电流较小（小于0.6A）,故电流表Ai选用0〜0.6A量程；干路中的电流较大，故电流表A2选用0〜3A量程；根据电流流向法，先从正极出发依次串联开关Si、电流表A】、灯泡Li、电流表A2回到负极，然后将开关S2和灯泡1_2串联，再把灯泡1_2的左端与Li的左端相连、开关S2的右端和电流表的0.6A接线柱相连即可，如图所示：【点评】本题考查了根据电路图连接实物图，关键是看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉，同时要注意电流表量程的选择以及正负接线柱不能接反了.20. （6分）（2015.常州）"阳光动力2号"飞机上装有平衡警示电路，其中S 为正对驾驶员 的重力开关，金属片M 可绕O 点自由转动.当机翼水平时，M 在a 、b 中间.当飞机严重 左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响•请完成电路连接.绿灯【考点】电路的构成；串联电路；并联电路. 【难度】难 【专题】电流和电路.【分析】串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立 工作；根据题意判断各电路元件的连接方式，然后连接电路图.【解答】解：当飞机严重左倾时，绿灯亮、电铃响，开关接a,绿灯与电铃接入电路； 当飞机严重右倾时，红灯亮、电铃响，开关接b,红灯与电铃接入电路； 由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的, 不论开关接a 还是接b,电铃都接入电路，电铃串联在干路中，电路图如图所示:【点评】本题考查了设计电路的能力.注意并联电路中各用电器互不影响，而串联电路中各 元件相互影响.四、实验探究题（共20分）21. （3分）（2016秋•仙游县月考）在连接电路时，如发现有连接错误，不少同学习惯于将 电路全部拆散，重新连接.其实，有时只要思考一下，拆除或改接某些导线就能解决问题.现 在考考你，如图是某同学连接的电路：（1） ________________________________ 如果合上开关，将出现 现象（选填"断路"或"短路"）.（2） 对于这个电路，只须拆除一根导线，就能成为正确电路，请在要拆除的那根线上打上"X" 号，此时，电路连接情况是 __________ .（选填"串联"或"并联"）纤灯故答案为：电路图如图所不.【考点】电路的构成；通路断路短路【难度】中【专题】作图题；电流和电路.【分析】（1）根据电路的状态和电路的故障判断和改正知识分析.电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源.（2）把几个用电器首尾相接，连入电路就是串联.【解答】解：（1）根据实物图可知，导线直接将电源两极连接在一起，因此闭合开关后，将形成电源短路，电流表和电源会被烧坏；（2）要拆除一根导线，就能成为正确电路，应去掉两灯泡右侧之间的导线，如下图所示；此时，电路连接情况是串联.故答案为：（1）短路；（2）见上图；串联.【点评】本题考查了电路的状态的识别和电路的改正及短路的危害，比较简单，属于基础知识.22.（3分）（2007*宁波）如图甲是小亮同学测量并联电路的总电流时连接的电路.（1）请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求.你选择撤掉的是」导线. （2）撤掉多余的导线后，闭合开关，电流表的读数如图乙，其读数0.34 A.【考点】电流的测量；怎样在电流表上读数【难度】难有【专题】实验题；信息给予题.【分析】(1)电流表使用时与被测电路串联，电流从"+"接线柱流入，从接线柱流出；(2)电流表读数时先看清选择的量程和对应的分度值，再根据指针的位置读数.【解答】解：(1)电流表测干路的总电流，应该串联在干路中，按照电流的路径从电源的正极出发乍电流表乍灯泡T负极的顺序，可以发现导线b是多余的；(2)乙图中电流表选择的是0〜0.6A量程，对应的分度值是0.02A,指针指在0.2A后面第7个小格上，因此电流表的读数是0.2A+0.02AX7=0.34A.故答案为：(1) b; (2) 0.34A.【点评1(1)电流表串联在被测电路中，在连接时注意不能将电流表直接接在电源的两极上，那样会造成电源短路；(2)电流表读数是先看量程，再看分度值，最后根据指针指示的位置读数.23.(6分)(2013.南昌)在学习了简单电路的知识后，小玉同学将两个小灯泡接在了电路中•闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭.(1)如图，电路接线情况不可见•请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联；(2)实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象•请你在表格中填写简单的检修方法.【考点】串联电路；并联电路；通路断路短路.【难度】难【专题】压轴题；电流和电路.【分析】（1）串联电路的电流路径只有一条,所以串联电路各用电器的工作特点是同时工作、同时不工作，互相之间有影响，某处发生断路时，整个电路不工作；由于并联电路的电流路径有多条，所以并联电路各用电器的工作特点是可以独立工作，互不影响.（2）根据具体情况选择具体方案.【解答】答：（1）把其中一只灯泡从灯座中取下来，观察另一只灯泡如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两灯是并联；（2）电路中的导线断了，换导线即可；电池没电了，换电池.【点评】本题考查了电路检修的具体措施以及串联电路和并联电路的辨别，熟练掌握串、并联电路的特点是解答本题的关键所在，因此是一道对基础知识和基本能力的考查•24.（8分）（2016秋•临河区期中）【探究名称】探究并联电路中的电流关系【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？（1）按如图所示的电路图连接实物电路；（2）把电流表分别接到电路中的A、B、C处，测出他们的电流，填入表；（3）为了防止个别偶然因素的影响，可以采取的做法是__________A改变电流表的量程重做实验B改变一个支路的灯泡重做实验【分析与论证】（1） ____________________________________ 在拆接电路时，开关必须;（2） __________________________________________________ 上面设计的表格中存在的不足之处是（3） ________________________________________________________________ 可以得出的结论：并联电路中，干路电流等于______________________________________________ .11——。

人教版九年级物理上册《第十五章电流和电路》单元检测卷(附答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十五章：电流和电路。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·江苏无锡·八年级期末）与头发摩擦过的塑料尺能“吸”起头发，下列现象中与该原理相同的是（）A．两滴水珠“吸”到一起成为一滴大水珠B．通过吸管把饮料“吸”到嘴里C．干手搓开的新塑料袋“吸”在手上D．行驶汽车的窗帘被“吸”出窗外2．（2022·广东·广州市荔湾区四中聚贤中学三模）用丝绸摩擦过的玻璃样去接触不带电的验电器A，A的金属箔片张角变大，如图甲所示。

再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）第2题图第3题图第5题图A．验电器原理是异种电荷相互吸引B．摩擦时，玻璃棒失去电子C．当C棒接触两验电器的金属球时，产生的电流方向为B到A D．C棒是绝缘体3．（2022·全国·九年级）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断4．（2022·四川省内江市第二中学模拟预测）下列说法中不正确的是（）A．电荷的定向移动形成电流B．用电器是将电能转化为其他形式的能的装置C．电路中有电源，电路中就一定有电流D．电流表不可以直接连到电源的两极上5．（2022·广东广州·二模）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，其中甲球带正电荷、乙球带负电荷。

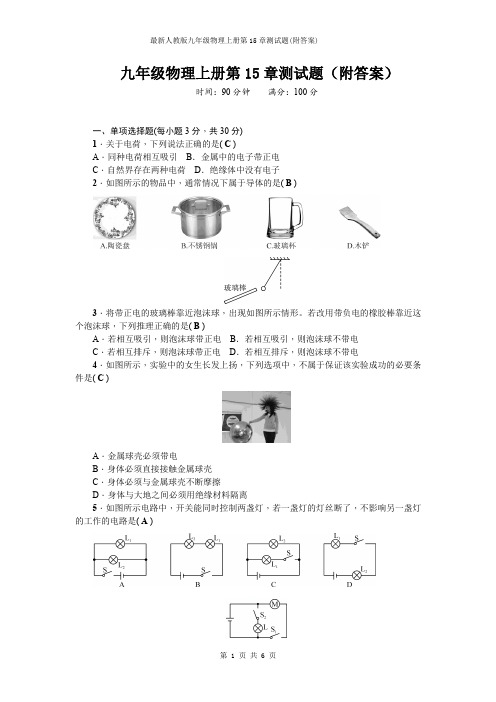

九年级物理上册第15章测试题（附答案）时间：90分钟满分：100分一、单项选择题(每小题3分，共30分)1．关于电荷，下列说法正确的是( C )A．同种电荷相互吸引B．金属中的电子带正电C．自然界存在两种电荷D．绝缘体中没有电子2．如图所示的物品中，通常情况下属于导体的是( B )3．将带正电的玻璃棒靠近泡沫球，出现如图所示情形。

若改用带负电的橡胶棒靠近这个泡沫球，下列推理正确的是( B )A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电4．如图所示，实验中的女生长发上扬，下列选项中，不属于保证该实验成功的必要条件是( C )A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离5．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是( A )6．(泰安中考改编)如图所示是玩具汽车的电路图，以下有关说法中正确的是( D )A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时相互影响D．电动机与灯泡是并联的7．如图所示，学校有前、后两个门和值班室。

在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏电灯。

要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。

以下电路设计符合要求的是( D )8．在如图所示电路中，电源电压保持不变。

闭合开关S后，开关S1由断开到闭合，下列说法正确的是( C )A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大D．电流表A1示数不变，电流表A示数变小9．如图所示，用电流表测灯L1中的电流的四幅电路图中，正确的是( C )10．如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3，若已知I1＝0.2 A，I2＝0.3 A，则I3应为( C )A．0.1 AB．0.2 AC．0.3 AD．0.5 A二、填空题(每空1分，共20分)11．电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶在转动过程中带上了__电荷(静电)__，具有__吸引轻小物体__的性质，所以灰尘被吸在扇叶上。

2023-2024学年度第一学期九年物理单元测试卷第十五章电流和电路姓名班级学号成绩一、单选题（每题2分，共24分）1．在国际单位制中，电压的单位是（）A．伏特（V）B．安培（A）C．欧姆（Ω）D．焦耳（J）2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻大，电流小C．AB段电阻大，电流与BC段相等D．BC段电阻大，电流与AB段相等3．给你两根长度相同、横截面积不同的、均匀的镍铬合金线，一只电源，一只电流表，一只滑动变阻器，一只开关，若干根导线，现需要研究的课题有：①导体的电阻跟导体横截面积的关系；①导体的电阻跟导体长度的关系；①串联电路的总电阻与各串联导体的电阻关系。

根据上述实验器材，可以完成的研究课题是（）A．只有①B．①和①C．只有①D．①、①和①4．如图所示电路，①、①、①可能是电流表，也可能是电压表。

当开关闭合后，两灯都发光，且三个电表都有正常示数。

下列说法正确的是（）A．①①是电流表，①是电压表B．①是电压表，①①是电流表C．①、①是电流表，①是电压表D．①、①是电压表，①是电流表5．如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压6．如图所示电路，闭合开关，电流表无示数．将一根导线分别并接在bc、cd 和de 两点时，电流表均无示数；将导线并接在ab 两点时，电流表有示数．由此可知电路故障可能是A ．开关断路B ．R 1 电阻断路C ．电流表短路D ．R 2 电阻断路7．如图所示，当开关S 闭合后，下列说法正确的是A ．灯L 1与灯L 2是串联，且灯L 1被短路B ．电流表A 1测的是灯L 1的电流C ．电流表A 2测的是灯L 2的电流D ．电压表不能测出灯L 1两端的电压8．如图所示，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（）A．L1、L2都能发光B．L1、L2都不能发光C．L1发光、L2不发光D．L1不发光、L2发光5．如图所示验电器M带正电、N不带电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器N 的金属箔片张开。

下列说法中正确的是（）A．验电器M金属箔片张角变大B．验电器N将得到电子C．金属棒中的电流从M到N D．若用手接触金属棒，M、N金属箔片的张角不变6．学校新装的智能门禁系统，进出校门时可以刷脸通过或者保安人员用遥控钥匙解锁打开门禁。

如果刷脸通过和避控解锁分别代表开关S1、S2闭合，下列简化电路，符合要求的是（）A． B． C． D．7．在如图所示的电路中，闭合开关S后，下列说法正确的是（）A．L1，L2两灯泡并联B．通过L1灯的电流大于L2灯的电流C．开关S只能控制L2 D．若L1灯丝烧断，L2灯无法正常发光8．小波在测量并联电路的电流时，用电流表的不同量程先后测出1、2位置的电流，其电流表示数分别对应图甲、图乙，则通过L2的电流为（）A．0.64A B．0.8A C．1.6A D．1.76A二、填空题9．被毛皮摩擦过的橡胶棒带电荷（选填“正”或“负”），是因为橡胶棒在摩擦过程中电子（选填“得到”或“失去”）。

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。

太阳喷射的带电微粒可能是（）A．中子、电子B．质子、中子C．分子、原子D．质子、电子2．用丝绸摩擦两根玻璃棒，则两根玻璃棒（）A．得到电子B．带负电C．靠近时会互相排斥D．靠近时会互相吸引3．小芳同学想探究“塑料梳子与头发摩擦后，各带什么电荷？”于是，她用梳过头的梳子去靠近水平悬挂且被丝绸摩擦过的玻璃棒一端，发现两者互相吸引。

那么，下列关于塑料梳子和头发的带电情况正确的是（）A．梳子带负电，头发带正电 B．梳子带负电，头发带负电C．梳子带正电，头发带负电 D．梳子带正电，头发带正电4．如图所示是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成5．用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两金属箔片张开，下面说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电荷B．毛皮和橡胶棒摩擦的过程中，橡胶棒因失去电子带负电C．两片金属箔由于带同种电荷相互排斥而张开D．验电器中电流的方向由金属球经金属杆流向金属箔6．如图所示的电路，合上开关后两只小灯都发光。

把一根导线接在L2两端，假设电源电压不变，导线电阻忽略不计，下列对现象的描述或分析正确的是（）A．灯L2一定熄灭B．灯L1的亮度不变C．电路中的电流大小不变D．电源发生短路7．如图，使验电器A带上正电，B不带电。

用带有绝缘柄的金属棒把A和B连接起来。

下列对现象的描述或解释正确的是（）A．A的金属箔完全闭合，B的金属箔张开B．金属箔开合的瞬间，质子从A定向移动到BC．金属箔开合的瞬间，自由电子从B定向移动到AD．金属箔开合的瞬间，电流方向从B流向A8．如图甲所示的是中国科技馆“模拟避雷针”的实验展台。

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．下列粒子中，带负电的是（）A．原子核B．电子C．质子D．中子2．植物和花粉往往带负电，而蜜蜂在飞行过程中与空气摩擦也会带电。

当蜜蜂落在花朵上时，花粉会受到蜜蜂的静电吸引力，所以蜜蜂能更好地附着在上面，也能更好地转移花粉。

蜜蜂（）A．带正电，束缚电子的本领比空气强B．带正电，束缚电子的本领比空气弱C．带负电，束缚电子的本领比空气强D．带负电，束缚电子的本领比空气弱3．下列材料中，通常能导电的是（）A．干燥的木材B．食盐溶液C．玻璃D．陶瓷4．甲、乙两种物体，甲物质的原子核对电子的束缚能力强于乙物质的原子核对电子的束缚能力，将它们相互摩擦后分开。

下列分析中错误的是（）A．甲得到了电子带负电B．乙失去了电子带正电C．甲、乙靠近会相互吸引D．甲、乙靠近会相互排斥5．在下面电学中的几个小实验，说法正确的是（）A．甲图将气球在小女孩头发上摩擦后，头发会飘起来，因为气球带电，头发不带电B．乙图用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒带负电C．丙图a带正电，b不带电，用金属棒接触a、b金属球时，金属棒中正电荷从a向b定向移动D．丁图用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电6．在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（）A．导线①B．开关C．导线②D．灯泡L17．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开．由此判断，这个保护装置在电路中的作用相当于（）A．开关 B．电源 C．导线 D．用电器8．用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。
