PWM 按键控制灯亮度(改变占空比)

;本例通过编程，使CCP1模块工作在脉宽调制PWM方式下从RC2口上输出分辨率达10位的;PWM波形，波形的占空比可以通过键盘调节，当按下K1键时，输出的PWM波形的占空比为25%，;当按下K2键时，输出的PWM波形的占空比为50%，当按下K3键时，输出的PWM波形的占空;比为75%，当按下K4键时，输出的PWM波形的占空比为100% ，默认输出波形的占空比为50%;为了强调编程技巧，键盘程序采用变位中断方式LIST P=18F458INCLUDE "P18F458.INC"DEYH EQU 0X20DEYL EQU DEYH+1JIANR EQU DEYH+2 ;存储键值用寄存器ORG 0X00GOTO MAIN ;转向主程序ORG 0X08GOTO INTSERVE ;转向中断服务程序ORG 0X30;***************初始化子程序******************INITIALCLRF INTCON ;禁止总中断和外围中断BSF INTCON，RBIE ;B口变位中断允许BCF INTCON2，7 ;使弱上拉有效BSF INTCON2，1 ;B口变位中断高优先级BSF RCON，7 ;使能中断优先级MOVLW 0XFFMOVWF PR2 ;设置PWM的工作周期MOVLW 0X7FMOVWF CCPR1L ;默认占空比为50%MOVLW 0X3CMOVWF CCP1CON ;设置CCP1模块为PWM工作方式，且其工作循;环的低2位为11，高8位为01111111=7F MOVLW 0X04MOVWF T2CON ;打开TMR2，且使其前分频为1BCF TRISC，2 ;设置CCP1引脚为输出方式BCF TRISB，1BCF TRISA，3BCF TRISE，0BCF TRISE，1BSF TRISB，4 ;设置与键盘有关的各口的输入输出方式BCF PORTB，1BCF PORTA，3BCF PORTE，0BCF PORTE，1 ;K1，K2，K3，K4四条列线置0，为电平变化;中断的产生创造初始条件MOVF PORTB，W ;读PORTB端口，建立变位中断的初始条件;(由高到低时中断)RETURN;*********键盘去抖子程序(8ms的延时)******************KEYDELA YMOVLW 0X0AMOVWF DEYHAGAIN2 MOVLW 0XFFMOVWF DEYLAGAIN1 DECFSZ DEYL，1GOTO AGAIN1DECFSZ DEYH，1GOTO AGAIN2 ;具体程序语句参考3. 2节RETURN;***************键服务子程序******************KEYSERVEJIANZHI ;确定键值的子程序BCF PORTB，1BCF PORTA，3MOVLW 0X03MOVWF PORTE ;K1，K2置低电平，K3，K4置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K1K2 ;RB4为0，表示按键为K1，K2中的一个GOTO K3K4 ;RB4为1，表示按键为K3，K4中的一个K1K2 BCF PORTB，1BSF PORTA，3 ;K1置低电平，K2置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K1 ;RB4为0，表示按键为K1GOTO K2 ;RB4为1，表示按键为K2K3K4 BCF PORTE，0BSF PORTE，1 ;K3置低电平，K4置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K3 ;RB4为0，表示按键为K3GOTO K4 ;RB4为1，表示按键为K4，以上对键盘进行扫;描，来确定是哪一个键按下K1 MOVLW 0X01MOVWF JIANRGOTO RETK2 MOVLW 0X02MOVWF JIANRBCF PORTA，3GOTO RETK3 MOVLW 0X03MOVWF JIANRGOTO RETK4 MOVLW 0X04MOVWF JIANR ;以上根据按下的键把相应的值送给JIANRBCF PORTE，1RET NOPRETURN;**********确定占空比为25%的子程序*********PER25 MOVLW 0X3FMOVWF CCPR1LRETURN;**********确定占空比为50%的子程序*********PER50 MOVLW 0X7FMOVWF CCPR1LRETURN;**********确定占空比为75%的子程序*********PER75 MOVLW 0XBFMOVWF CCPR1LRETURN;**********确定占空比为100%的子程序*********PER100 MOVLW 0XFFMOVWF CCPR1LRETURN;**************中断服务子程序***************INTSERVE NOPBCF INTCON，RBIF ;清除中断标志CALL KEYDELA Y ;调用软件延时子程序消抖动MOVF PORTB，W ;读PORTB的值，并同时改变中断发生的条件可;以屏蔽一次无用的中断，又可以防止按键时间;过长发生连续中断BTFSC PORTB，4RETFIE ;判断为干扰，则返回，并可以屏蔽一次无用的;中断CALL KEYSERVE ;调用键服务子程序，确定键值BCF PORTB，1BCF PORTA，3BCF PORTE，0BCF PORTE，1 ;送低电平至K1，K2，K3，K4，以防止键扫描;时改变K1，K2，K3，K4的电平，从而改变中;断条件BCF INTCON，RBIF ;键扫描时可能会产生"电平变化"而使RBIF;置1，再清除一次RBIF以求避免额外中断MOVLW 0X01 ;以下通过判断是哪个键按下从SUBWF JIANR，0 ;而选择PWM波形的不同占空比BTFSC STA TUS，ZCALL PER25 ;若是K1按下，则PWM占空比为25%;以下同理MOVLW 0X02SUBWF JIANR，0BTFSC STA TUS，ZCALL PER50MOVLW 0X03SUBWF JIANR，0BTFSC STA TUS，ZCALL PER75MOVLW 0X04SUBWF JIANR，0BTFSC STA TUS，ZCALL PER100RETFIE ;中断返回;****************************************MAIN NOPCALL INITIAL ;初始化BSF INTCON，GIE ;总中断允许HERE GOTO HERE ;等待中断END。

pwm调光原理
在PWM调光原理中，PWM代表脉宽调制（Pulse Width Modulation）。

它是一种通过改变信号的占空比（High电平的
时间与总的周期时间之比）来控制电源输出的方法。

PWM调光技术通常用于LED灯光控制。

LED灯是一种半导
体器件，它可以通过改变电流来改变亮度。

使用PWM调光原理，LED灯可以在一个固定的周期内不断切换，使其看起来
像是持续发光。

在PWM调光原理中，一个典型的PWM信号由一个周期T组成，其中包含一个高电平（ON）和一个低电平（OFF）。

通
过调整高电平的持续时间（即脉冲宽度），可以控制LED灯
的亮度。

具体来说，当PWM信号的高电平持续时间较长时，LED灯点亮的时间更长，亮度也更高。

反之，当高电平时间较短时，LED灯点亮的时间较短，亮度也较低。

PWM调光原理的实现依赖于一个称为PWM调光器（PWM dimmer）的电路或电子设备。

这个调光器可以根据用户的输
入信号（如旋钮或按钮）来改变PWM信号的高电平持续时间，从而控制LED灯的亮度。

实际上，PWM调光原理的优势在于它所需的处理器和电路成
本较低，且具有良好的效果。

它可以提供较高的调光范围和较低的功耗，同时避免了亮度调节过程中可能出现的闪烁问题。

总之，PWM调光原理通过改变信号的脉冲宽度来控制LED灯的亮度。

它是一种灵活可靠的调光方式，广泛应用于LED灯光控制领域。

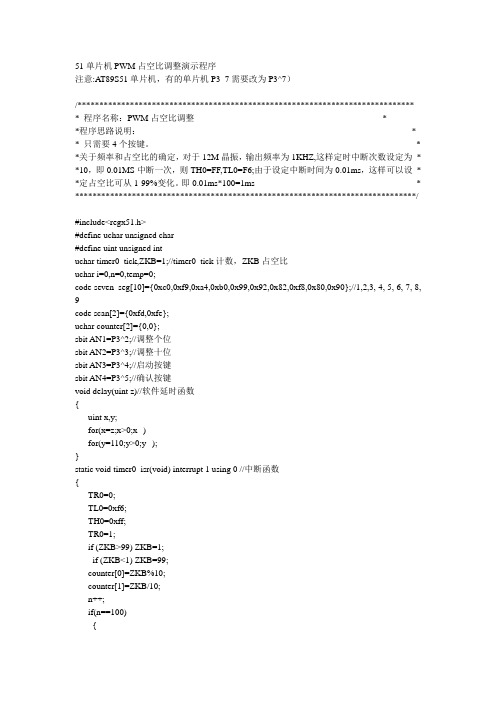

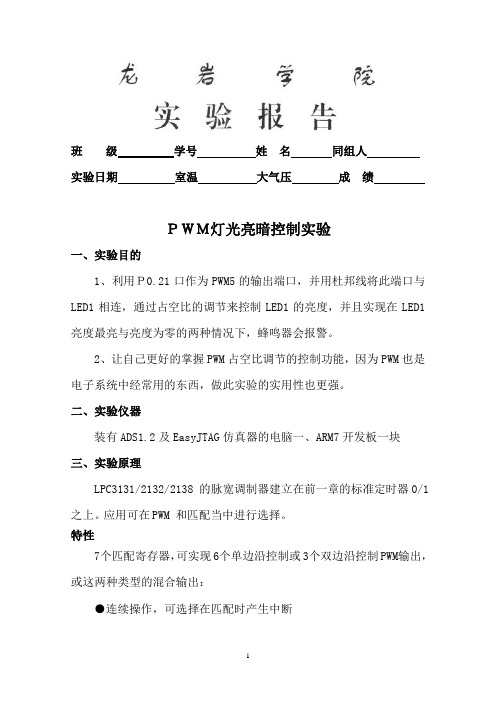

班级学号姓名同组人实验日期室温大气压成绩ＰＷＭ灯光亮暗控制实验一、实验目的1、利用Ｐ0.21口作为PWM5的输出端口，并用杜邦线将此端口与LED1相连，通过占空比的调节来控制LED1的亮度，并且实现在LED1亮度最亮与亮度为零的两种情况下，蜂鸣器会报警。

2、让自己更好的掌握PWM占空比调节的控制功能，因为PWM也是电子系统中经常用的东西，做此实验的实用性也更强。

二、实验仪器装有ADS1.2及EasyJTAG仿真器的电脑一、ARM7开发板一块三、实验原理LPC3131/2132/2138 的脉宽调制器建立在前一章的标准定时器0/1 之上。

应用可在PWM 和匹配当中进行选择。

特性7个匹配寄存器，可实现6个单边沿控制或3个双边沿控制PWM输出，或这两种类型的混合输出：●连续操作，可选择在匹配时产生中断●匹配时停止定时器，可选择产生中断●匹配时复位定时器，可选择产生中断每个匹配寄存器对应一个外部输出，具有下列特性：●匹配时设置为低电平●匹配时设置为高电平●匹配时翻转●匹配时无动作支持单边沿控制和/或双边沿控制的PWM输出。

单边沿控制PWM输出在每个周期开始时总是为高电平，除非输出保持恒定低电平。

双边沿控制PWM输出可在一个周期内的任何位置产生边沿。

这样可同时产生正和负脉冲。

脉冲周期和宽度可以是任何的定时器计数值。

这样可实现灵活的分辨率和重复速率的设定。

所有PWM 输出都以相同的重复率发生。

双边沿控制的PWM 输出可编程为正脉冲或负脉冲匹配寄存器更新与脉冲输出同步，防止产生错误的脉冲。

软件必须在新的匹配值生效之前将它们释放。

果不使能PWM 模式，可作为一个标准定时器，带可编程32 位预分频器的32 位定时器/计数器，当输入信号跳变时4 个捕获寄存器可取得定时器的瞬时值，也可选择使捕获事件产生中断。

寄存器描述（PWM功能增加了新的寄存器和寄存器位，见表137）表137 PWM 寄存器映射名称描述访问复位值* 地址PWMIR PWM中断寄存器可以写I R来清除中断。

pwm控制led亮度的原理和方法以PWM控制LED亮度的原理和方法引言：在电子设备中，LED广泛应用于各种场景，如显示屏、照明等。

而控制LED的亮度是一项重要的任务。

本文将介绍使用PWM（脉宽调制）控制LED亮度的原理和方法。

一、PWM控制LED亮度的原理PWM是一种通过改变信号的占空比来控制电路输出的方法。

在LED控制中，通过改变LED的驱动电流来控制亮度。

而PWM控制LED亮度的原理就是通过改变PWM信号的占空比来改变驱动电流的平均值，从而控制LED的亮度。

PWM信号是一种周期性的方波信号，其周期T可以根据需要调节。

占空比D定义为PWM信号高电平的占比，即高电平时间TH与周期T的比值。

通过改变占空比D，可以改变PWM信号的高电平时间，进而改变驱动电流的平均值。

驱动电流的平均值与LED的亮度成正比。

当PWM信号的占空比D 较小时，驱动电流的平均值较小，LED的亮度较暗；当PWM信号的占空比D较大时，驱动电流的平均值较大，LED的亮度较亮。

二、PWM控制LED亮度的方法PWM控制LED亮度的方法主要有以下几种：1. 使用PWM芯片控制：在一些需要频繁调节LED亮度的场景中，可以使用专门的PWM芯片来控制。

这种方法需要外接PWM芯片，通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

2. 使用单片机控制：在一些需要程序化控制的场景中，可以使用单片机来控制PWM信号。

单片机具有较强的计算和控制能力，可以根据需要编写程序来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

3. 使用专用LED驱动芯片控制：在一些大规模LED灯光控制系统中，常常使用专用的LED驱动芯片来控制。

这些驱动芯片内部集成了PWM控制电路，可以直接通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

pwm调节占空比的基本原理
PWM调节占空比的基本原理PWM（脉宽调制）是一种常用的电子调节技术，通过调节信号的占空比来控制电路的输出。

它在许多领域中得到广泛应用，如电机控制、电源管理和光照调节等。

PWM调节占空比的基本原理是利用一个周期性的信号，即PWM信号，来控制电路的通
断时间。

这个信号由一个固定频率的方波和一个可变占空比的调制信号组成。

占空比是指方波中高电平的时间与一个周期的比例。

通过改变调制信号的占空比，可以改变电路的平均输出电平。

当调制信号的占空比较小时，电路的平均输出电平也较低；而当调制信号的占空比较大时，电路的平均输出电平也较高。

利用PWM调节占空比的优势在于其高效性和精确性。

由于PWM信号的周期性，电路可
以以较高的频率进行开关，从而减少能量损耗。

通过精确地调节占空比，可以实现更精细的电路控制。

在电机控制中，PWM调节占空比可以用来控制电机的转速和扭矩。

通过改变占空比，可
以改变电机的平均电压，从而控制电机的输出功率。

在电源管理中，PWM调节占空比可
以用来控制电源输出的电压和电流，以满足不同设备的需求。

在光照调节中，PWM调节
占空比可以用来控制LED灯的亮度，通过改变占空比，可以精确地调节LED的发光强度。

PWM调节占空比是一种高效而精确的电子调节技术。

通过调节信号的占空比，可以实现
对电路输出的精细控制，广泛应用于电机控制、电源管理和光照调节等领域。

电工电子实验报告学生姓名：周典淼学生学号：2009112030430系别班级：物电0904班课程名称：现代电子技术实验（EDA）报告性质：设计报告实验地点：现代电子技术实验室开课学期：20112成绩评定：教师签名：PWM调整LED灯亮度并数字显示占空比一．实验原理学习PWM原理，用V erilog硬件描述语言设计PWM逻辑电路，实现PWM信号占空比可调，通过按键调整PWM信号的占空比，将此PWM信号输出驱动LED，观察不同占空比时LED的亮度如何变化。

在实验箱上实现按键调整LED亮度，数码管显示PWM信号的占空比。

二．设计方案1、要使一个灯的亮度可调，可通过调节占空比的信号来完成，因此需要一个计数器从0一直加到99，这就是计数的周期，另设一个DA，设置它的值，再将其与c比较，c<DA 时是低电平,c>DA时是高电平，则会产生一个信号，如下图：2、再将信号接入一发光二极管，就会看到灯一会儿亮一会儿灭，加快扫描的频率，由于人眼的视觉效果会觉得灯是一直亮着的，那么改变占空比，使信号的高电平时间很短，则在人眼看来灯明显变暗了，以此改变了灯的亮度。

三．部分重要设计1. pwm的控制占空比module pwm(clr,clk,data,led);input clr,clk;input[7:0] data;output led;reg[7:0] q;assign led=(q<data)?1'b1:0;always@(posedge clk or negedge clr)if(!clr)begin q<=8'h00;endelse if(q==8'h99)q<=0;else if(q==8'h?9)q<=q+4'h7;else q<=q+1'b1;endmodule2. module cnt100(clr,clk,up,down,q);//100计数器input clr,clk,up,down;output[7:0] q;reg[7:0] q;wire dup,ddown;wire new_clk=clk&(dup|ddown);//ctrl为1时计数，为0时暂停LCELL aa(up,dup),bb(down,ddown);always@(posedge new_clk or negedge clr)//毫秒if(!clr)begin q<=8'h50;endelse if(up)beginif(q==8'h99)q<=0;else if(q==8'h?9)q<=q+4'h7;else q<=q+1'b1;endelse beginif(q==8'h00)q<=8'h99;else if(q==8'h?0)q<=q-4'h7;else q<=q-1'b1;endendmodule3.二选一选择器module mux2(a1,a2,sel,out);input[3:0] a1,a2;input sel;output[3:0] out;assign out=sel?a2:a1;endmodule四．引脚分配五．实验总结在PWM实验中，灯其实是不断闪烁的，只是我们用的频率比较大，灯闪烁很快，人眼无法识别而已。

pwm调节占空比调节背光亮度原理PWM（Pulse Width Modulation，脉冲宽度调制）是一种常用的调节电压、电流和信号占空比的技术。

在背光调光中，PWM被广泛应用于调节背光亮度，其原理是通过控制背光灯的亮度调节，来改变显示器的整体亮度。

一、背光亮度调节的需求背光亮度调节是为了满足不同环境下的视觉需求，比如在晚上或黑暗环境下调低亮度，以减少眼睛的疲劳；在白天或明亮环境下增加亮度，以提高显示器的可见性。

因此，背光亮度调节是一项很重要的功能。

二、PWM调节原理PWM调节原理是通过改变控制信号的脉冲宽度来调整输出信号的占空比。

控制信号由一个固定频率的周期性方波和一个可变占空比的矩形脉冲组成。

方波的高电平表示信号"1"，低电平表示信号"0"。

矩形脉冲的宽度表示高电平的持续时间，占空比则由高电平的持续时间占整个周期的比例来决定。

为了实现背光亮度的调节，我们可以将PWM应用于背光灯的驱动电路中。

驱动电路以PWM控制信号为输入，根据输入信号的占空比，决定输出电压或电流的大小，以改变背光灯的亮度。

三、PWM调节背光亮度的步骤1.确定调光模式：根据需求，选择适当的调光模式。

可以是手动调节，设置亮度等级，或自动调节，根据环境亮度自动调整。

2.生成PWM信号：通过控制器或专用PWM芯片生成PWM信号。

控制器可以是微控制器、FPGA或专用的PWM调光芯片。

PWM信号的频率一般在几kHz到几MHz之间，占空比可以根据需要调整。

3.进行调光：将PWM信号输入到背光灯的驱动电路中，驱动电路将根据信号的占空比调整输出电压或电流的大小，以改变背光灯的亮度。

4.视觉效果：观察调光后的背光亮度效果，根据需要进行微调。

四、PWM调节背光亮度的优势1.精度高：PWM调节可以实现非常精确的亮度调节。

通过调整占空比，可以实现准确的亮度设置。

2.反应快：PWM调节的响应速度非常快，可以实现实时的调光效果，满足用户的需求。

1200pwm调节占空比PWM（脉冲宽度调制）是一种用于控制电子设备的技术，它通过改变信号的脉冲宽度来控制电路的通断，从而实现对电压、电流或功率的调节。

在PWM调节中，占空比是一个重要的参数，它表示了信号高电平（脉冲）所占的时间比例。

如果我们要进行1200Hz的PWM调节，那么首先我们需要确定调节的目标是什么，比如调节电机的转速或控制LED的亮度等。

然后我们需要计算出所需的占空比。

假设我们要控制的是一个LED灯，我们希望在1200Hz的频率下进行调节。

首先，我们需要确定1200Hz的周期是多少，即周期T=1/1200秒。

然后，我们需要确定所需的占空比，比如我们希望LED的亮度在50%左右，那么占空比就是0.5。

接下来，我们可以通过以下公式来计算脉冲的宽度（即占空比）：脉冲宽度 = 占空比周期。

在这个例子中，脉冲宽度 = 0.5 (1/1200) = 0.000416秒，即416微秒。

因此，如果我们要在1200Hz的频率下控制LED的亮度，我们可以通过设置占空比为50%来实现，脉冲宽度为416微秒。

当然，实际的PWM调节可能涉及到更复杂的电路和控制算法，具体的实现方式会根据具体的应用场景而有所不同。

在实际应用中，还需要考虑到电路的响应速度、负载特性、噪声干扰等因素，以确保PWM调节能够稳定可靠地工作。

总的来说，对于1200Hz的PWM调节，我们需要首先确定调节的目标和所需的占空比，然后根据所选的频率和占空比来计算脉冲的宽度，最后结合具体的电路和控制算法来实现PWM调节。

希望这个回答能够帮助你更好地理解1200Hz PWM调节的占空比问题。
