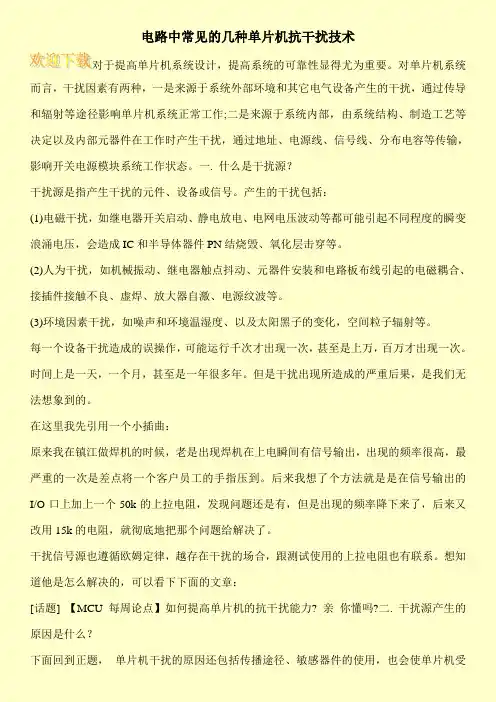

电路中常见的几种单片机抗干扰技术对于提高单片机系统设计，提高系统的可靠性显得尤为重要。

对单片机系统而言，干扰因素有两种，一是来源于系统外部环境和其它电气设备产生的干扰，通过传导和辐射等途径影响单片机系统正常工作;二是来源于系统内部，由系统结构、制造工艺等决定以及内部元器件在工作时产生干扰，通过地址、电源线、信号线、分布电容等传输，影响开关电源模块系统工作状态。

一. 什么是干扰源？干扰源是指产生干扰的元件、设备或信号。

产生的干扰包括：(1)电磁干扰，如继电器开关启动、静电放电、电网电压波动等都可能引起不同程度的瞬变浪涌电压，会造成IC和半导体器件PN结烧毁、氧化层击穿等。

(2)人为干扰，如机械振动、继电器触点抖动、元器件安装和电路板布线引起的电磁耦合、接插件接触不良、虚焊、放大器自激、电源纹波等。

(3)环境因素干扰，如噪声和环境温湿度、以及太阳黑子的变化，空间粒子辐射等。

每一个设备干扰造成的误操作，可能运行千次才出现一次，甚至是上万，百万才出现一次。

时间上是一天，一个月，甚至是一年很多年。

但是干扰出现所造成的严重后果，是我们无法想象到的。

在这里我先引用一个小插曲：原来我在镇江做焊机的时候，老是出现焊机在上电瞬间有信号输出，出现的频率很高，最严重的一次是差点将一个客户员工的手指压到。

后来我想了个方法就是是在信号输出的I/O口上加上一个50k的上拉电阻，发现问题还是有，但是出现的频率降下来了，后来又改用15k的电阻，就彻底地把那个问题给解决了。

干扰信号源也遵循欧姆定律，越存在干扰的场合，跟测试使用的上拉电阻也有联系。

想知道他是怎么解决的，可以看下下面的文章：[话题] 【MCU每周论点】如何提高单片机的抗干扰能力? 亲你懂吗?二. 干扰源产生的原因是什么？下面回到正题，单片机干扰的原因还包括传播途径、敏感器件的使用，也会使单片机受到干扰。

干扰对单片机系统的影响主要通过三种途径传输，包括：(1)输入系统。

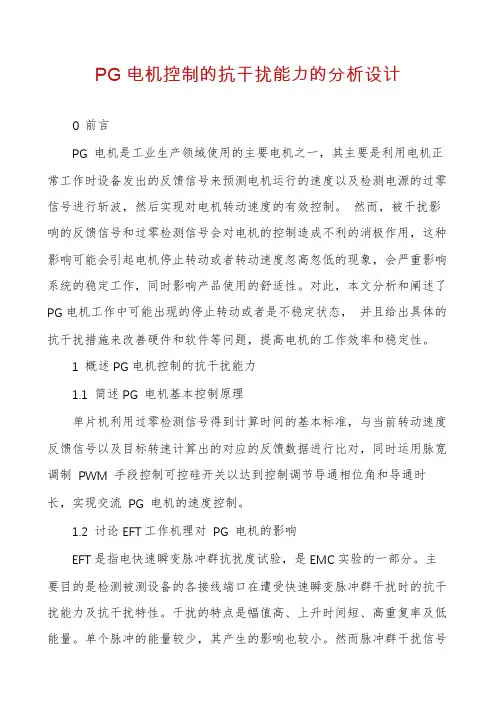

PG电机控制的抗干扰能力的分析设计0 前言PG 电机是工业生产领域使用的主要电机之一，其主要是利用电机正常工作时设备发出的反馈信号来预测电机运行的速度以及检测电源的过零信号进行斩波，然后实现对电机转动速度的有效控制。

然而，被干扰影响的反馈信号和过零检测信号会对电机的控制造成不利的消极作用，这种影响可能会引起电机停止转动或者转动速度忽高忽低的现象，会严重影响系统的稳定工作，同时影响产品使用的舒适性。

对此，本文分析和阐述了PG电机工作中可能出现的停止转动或者是不稳定状态，并且给出具体的抗干扰措施来改善硬件和软件等问题，提高电机的工作效率和稳定性。

1 概述PG电机控制的抗干扰能力1.1 简述PG 电机基本控制原理单片机利用过零检测信号得到计算时间的基本标准，与当前转动速度反馈信号以及目标转速计算出的对应的反馈数据进行比对，同时运用脉宽调制PWM 手段控制可控硅开关以达到控制调节导通相位角和导通时长，实现交流PG 电机的速度控制。

1.2 讨论EFT工作机理对PG 电机的影响EFT是指电快速瞬变脉冲群抗扰度试验，是EMC实验的一部分。

主要目的是检测被测设备的各接线端口在遭受快速瞬变脉冲群干扰时的抗干扰能力及抗干扰特性。

干扰的特点是幅值高、上升时间短、高重复率及低能量。

单个脉冲的能量较少，其产生的影响也较小。

然而脉冲群干扰信号会造成工作设施线路结电容充电，当其上的能量聚集到一定数量以后，就会导致线路甚至是整个系统的错误行动。

所以线路发生错误常常需要一定的时长，同时具有相当程度的偶发性，不能确保其间隔的频率是多少，线路必然会发生错误，尤其是在测试电压达到临界点周围的时候。

同时难以断定到底是分别施加脉冲，还是同时施加脉冲工作设施更加可能会失去效力。

而且要想出工作设施对于正向和负向脉冲那个灵敏度更高也十分不容易。

第一需要根据情况分析可能扰乱的注入手段：EFT 扰乱信号是络中的33nF 的电容耦合到主电源线上方，但是信号或操控电缆是利用电容耦合夹产生的扰乱，等效电容是100pF。

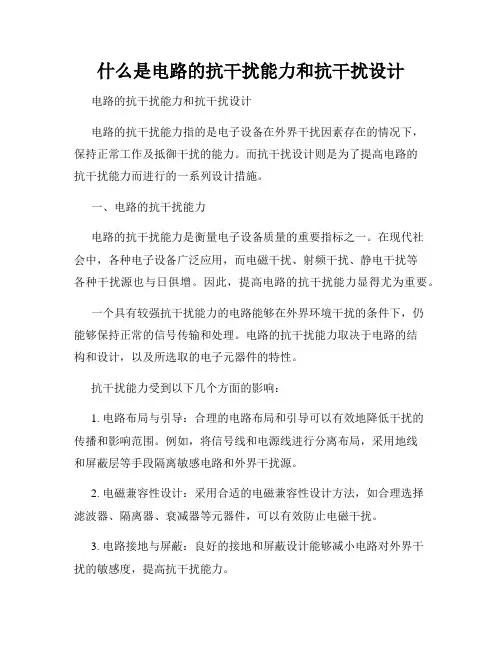

什么是电路的抗干扰能力和抗干扰设计电路的抗干扰能力和抗干扰设计电路的抗干扰能力指的是电子设备在外界干扰因素存在的情况下，保持正常工作及抵御干扰的能力。

而抗干扰设计则是为了提高电路的抗干扰能力而进行的一系列设计措施。

一、电路的抗干扰能力电路的抗干扰能力是衡量电子设备质量的重要指标之一。

在现代社会中，各种电子设备广泛应用，而电磁干扰、射频干扰、静电干扰等各种干扰源也与日俱增。

因此，提高电路的抗干扰能力显得尤为重要。

一个具有较强抗干扰能力的电路能够在外界环境干扰的条件下，仍能够保持正常的信号传输和处理。

电路的抗干扰能力取决于电路的结构和设计，以及所选取的电子元器件的特性。

抗干扰能力受到以下几个方面的影响：1. 电路布局与引导：合理的电路布局和引导可以有效地降低干扰的传播和影响范围。

例如，将信号线和电源线进行分离布局，采用地线和屏蔽层等手段隔离敏感电路和外界干扰源。

2. 电磁兼容性设计：采用合适的电磁兼容性设计方法，如合理选择滤波器、隔离器、衰减器等元器件，可以有效防止电磁干扰。

3. 电路接地与屏蔽：良好的接地和屏蔽设计能够减小电路对外界干扰的敏感度，提高抗干扰能力。

4. 选择合适的元器件：选用具有较好抗干扰性的元器件，如抗干扰电容、抗干扰电感等，能够提高电路的抗干扰能力。

二、抗干扰设计为了提高电路的抗干扰能力，需要进行抗干扰设计。

1. 电路板布局设计：电路板布局应合理，确保信号线和电源线的分离，减小信号线的长度，避免相互干扰。

同时，还要根据电路的特点将敏感电路放置在较远距离的位置。

2. 确保良好的接地：良好的接地能够降低电路的接地电阻，减小电流环路面积，从而减小由于接地电阻引起的环路干扰。

3. 使用屏蔽材料与屏蔽结构：对于对外界辐射敏感的电路，可以采用屏蔽箱、屏蔽壳等屏蔽结构来减小外界干扰的影响。

此外，还可以使用金属屏蔽罩、屏蔽盖等屏蔽材料来避免信号的外泄。

4. 使用滤波器与隔离器：在电路中添加滤波器和隔离器可以有效地抑制高频干扰和地回路干扰。

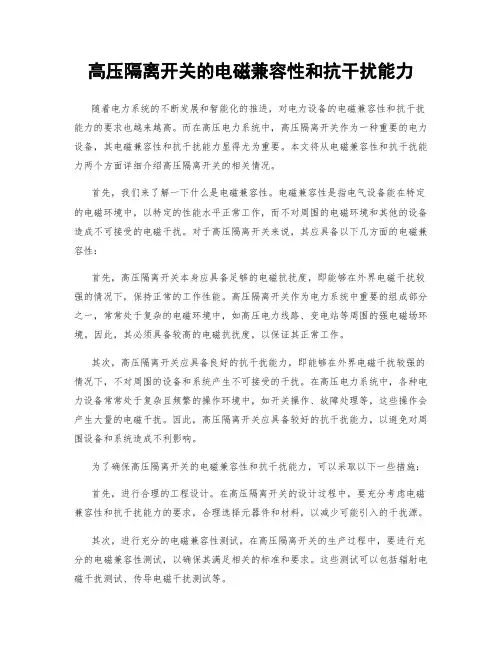

高压隔离开关的电磁兼容性和抗干扰能力随着电力系统的不断发展和智能化的推进，对电力设备的电磁兼容性和抗干扰能力的要求也越来越高。

而在高压电力系统中，高压隔离开关作为一种重要的电力设备，其电磁兼容性和抗干扰能力显得尤为重要。

本文将从电磁兼容性和抗干扰能力两个方面详细介绍高压隔离开关的相关情况。

首先，我们来了解一下什么是电磁兼容性。

电磁兼容性是指电气设备能在特定的电磁环境中，以特定的性能水平正常工作，而不对周围的电磁环境和其他的设备造成不可接受的电磁干扰。

对于高压隔离开关来说，其应具备以下几方面的电磁兼容性：首先，高压隔离开关本身应具备足够的电磁抗扰度，即能够在外界电磁干扰较强的情况下，保持正常的工作性能。

高压隔离开关作为电力系统中重要的组成部分之一，常常处于复杂的电磁环境中，如高压电力线路、变电站等周围的强电磁场环境。

因此，其必须具备较高的电磁抗扰度，以保证其正常工作。

其次，高压隔离开关应具备良好的抗干扰能力，即能够在外界电磁干扰较强的情况下，不对周围的设备和系统产生不可接受的干扰。

在高压电力系统中，各种电力设备常常处于复杂且频繁的操作环境中，如开关操作、故障处理等，这些操作会产生大量的电磁干扰。

因此，高压隔离开关应具备较好的抗干扰能力，以避免对周围设备和系统造成不利影响。

为了确保高压隔离开关的电磁兼容性和抗干扰能力，可以采取以下一些措施：首先，进行合理的工程设计。

在高压隔离开关的设计过程中，要充分考虑电磁兼容性和抗干扰能力的要求，合理选择元器件和材料，以减少可能引入的干扰源。

其次，进行充分的电磁兼容性测试。

在高压隔离开关的生产过程中，要进行充分的电磁兼容性测试，以确保其满足相关的标准和要求。

这些测试可以包括辐射电磁干扰测试、传导电磁干扰测试等。

此外，合理选择和使用屏蔽材料也是提高高压隔离开关电磁兼容性和抗干扰能力的重要手段。

屏蔽材料可以有效地阻止电磁干扰的传播和辐射，减少干扰源对周围环境的影响。

此外，良好的接地系统对于提高高压隔离开关的电磁兼容性和抗干扰能力也至关重要。

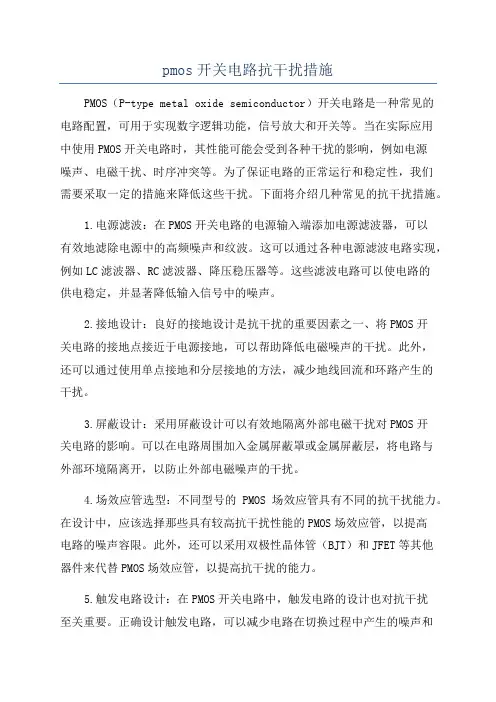

pmos开关电路抗干扰措施PMOS（P-type metal oxide semiconductor）开关电路是一种常见的电路配置，可用于实现数字逻辑功能，信号放大和开关等。

当在实际应用中使用PMOS开关电路时，其性能可能会受到各种干扰的影响，例如电源噪声、电磁干扰、时序冲突等。

为了保证电路的正常运行和稳定性，我们需要采取一定的措施来降低这些干扰。

下面将介绍几种常见的抗干扰措施。

1.电源滤波：在PMOS开关电路的电源输入端添加电源滤波器，可以有效地滤除电源中的高频噪声和纹波。

这可以通过各种电源滤波电路实现，例如LC滤波器、RC滤波器、降压稳压器等。

这些滤波电路可以使电路的供电稳定，并显著降低输入信号中的噪声。

2.接地设计：良好的接地设计是抗干扰的重要因素之一、将PMOS开关电路的接地点接近于电源接地，可以帮助降低电磁噪声的干扰。

此外，还可以通过使用单点接地和分层接地的方法，减少地线回流和环路产生的干扰。

3.屏蔽设计：采用屏蔽设计可以有效地隔离外部电磁干扰对PMOS开关电路的影响。

可以在电路周围加入金属屏蔽罩或金属屏蔽层，将电路与外部环境隔离开，以防止外部电磁噪声的干扰。

4.场效应管选型：不同型号的PMOS场效应管具有不同的抗干扰能力。

在设计中，应该选择那些具有较高抗干扰性能的PMOS场效应管，以提高电路的噪声容限。

此外，还可以采用双极性晶体管（BJT）和JFET等其他器件来代替PMOS场效应管，以提高抗干扰的能力。

5.触发电路设计：在PMOS开关电路中，触发电路的设计也对抗干扰至关重要。

正确设计触发电路，可以减少电路在切换过程中产生的噪声和共模干扰。

例如，可以使用RC滤波器、稳压电路、低噪声放大器等技术手段，优化触发电路的性能。

6.接口电路隔离：当将PMOS开关电路连接到其他电路或外部设备时，接口电路隔离也是十分重要的。

通过添加光耦隔离、变压器隔离或基于光纤传输的隔离装置，可以有效地隔离外部干扰，并提供更高的抗干扰能力。

电子设备怎样抗干扰的原理电子设备在工作过程中会遭受各种干扰，这些干扰可能来自于其他电子设备、外界电磁场、无线电波等等。

为了确保电子设备的正常运行，保持信号的准确传输和数据的正确处理，电子设备需要采取各种措施来抗干扰。

电子设备抗干扰的原理主要包括以下几个方面：1. 地线和屏蔽：地线和屏蔽是电子设备抗干扰的首要手段。

地线可以将设备的电磁噪声引导到地面，从而减少对信号的干扰。

而屏蔽则是在电子设备外壳上加上金属或导电材料，形成一个闭合的屏蔽结构，有效地隔绝外界电磁干扰。

2. 滤波器：滤波器是电子设备抗干扰的重要组成部分。

它能够滤除掉电源线上的高频噪声，使得电压波动较小，从而保证电子设备的正常运行。

常见的滤波器包括电源滤波器、信号滤波器等。

3. 隔离器：隔离器是将电子设备与外界分开的装置。

它可以通过隔离传输媒介、光电耦合等技术，防止外界的电磁波通过传输媒介进入设备内部，造成信号干扰。

4. 接地：良好的接地是保证电子设备抗干扰的基础。

接地可以将设备上的电磁波引到地面，避免它们对其他设备造成干扰。

同时，接地还可以形成一个电磁屏蔽环境，减少电磁辐射的影响。

5. 屏蔽和驱动能力：电子设备的输入和输出信号线往往容易受到干扰。

设备可以通过加上屏蔽层来减少外界干扰，同时增强驱动能力，保证信号的传输和处理准确性。

6. 抗干扰设计：在电子设备设计的过程中，还需要考虑抗干扰的因素。

例如，对电源线进行布线时，要避免与信号线相交，以减少电源线对信号的干扰；在电路板布局中，要合理安排元器件的位置，减少互相干扰的可能性。

7. 屏蔽技术：电子设备可以利用屏蔽技术来减少干扰的影响。

屏蔽技术可以包括电磁屏蔽、电磁波吸收、电磁波隔离等方式，有效地防止外界电磁辐射对设备的干扰。

总之，电子设备抗干扰的原理主要是通过地线和屏蔽、滤波器、隔离器、接地、屏蔽和驱动能力、抗干扰设计等手段，减少外界电磁干扰对设备的影响，保证设备的正常运行。

同时，合理的屏蔽技术也可以应用于电子设备的设计和制造中，提高设备的抗干扰性能。

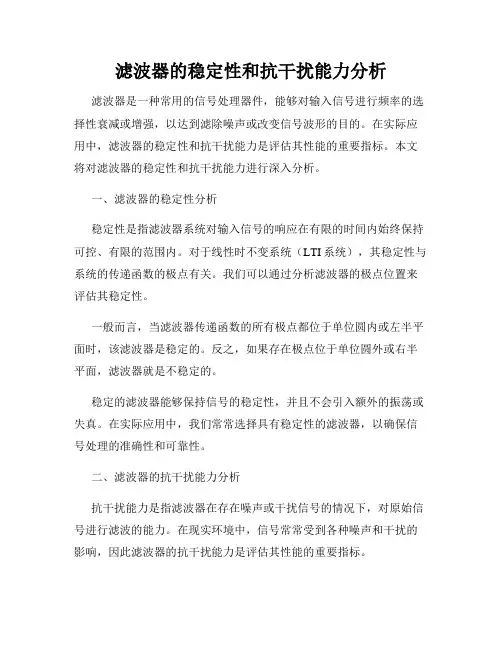

滤波器的稳定性和抗干扰能力分析滤波器是一种常用的信号处理器件，能够对输入信号进行频率的选择性衰减或增强，以达到滤除噪声或改变信号波形的目的。

在实际应用中，滤波器的稳定性和抗干扰能力是评估其性能的重要指标。

本文将对滤波器的稳定性和抗干扰能力进行深入分析。

一、滤波器的稳定性分析稳定性是指滤波器系统对输入信号的响应在有限的时间内始终保持可控、有限的范围内。

对于线性时不变系统（LTI系统），其稳定性与系统的传递函数的极点有关。

我们可以通过分析滤波器的极点位置来评估其稳定性。

一般而言，当滤波器传递函数的所有极点都位于单位圆内或左半平面时，该滤波器是稳定的。

反之，如果存在极点位于单位圆外或右半平面，滤波器就是不稳定的。

稳定的滤波器能够保持信号的稳定性，并且不会引入额外的振荡或失真。

在实际应用中，我们常常选择具有稳定性的滤波器，以确保信号处理的准确性和可靠性。

二、滤波器的抗干扰能力分析抗干扰能力是指滤波器在存在噪声或干扰信号的情况下，对原始信号进行滤波的能力。

在现实环境中，信号常常受到各种噪声和干扰的影响，因此滤波器的抗干扰能力是评估其性能的重要指标。

一种常用的评估滤波器抗干扰能力的方法是信噪比（SNR）分析。

信噪比是指信号与噪声功率之比，表示了信号在噪声中的相对强度。

较高的信噪比意味着滤波器能够更好地抑制噪声，从而提供更清晰的信号。

为了提高滤波器的抗干扰能力，可以采取以下措施：1. 选择适当的滤波器类型：常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，根据具体应用需求选择合适的滤波器类型，以达到抑制干扰信号的目的。

2. 增加滤波器阶数：增加滤波器的阶数可以提高其抑制干扰的能力，但同时也会增加计算复杂度。

3. 优化滤波器参数：通过优化滤波器的参数，如截止频率、通带宽度等，可以进一步提高滤波器的抗干扰能力。

综上所述，滤波器的稳定性和抗干扰能力是评估滤波器性能的重要指标。

稳定的滤波器能够保持信号的稳定性，而抗干扰能力强的滤波器可以有效抑制外界噪声和干扰，提供清晰可靠的信号。

设备维修工考试题机电一体化竞赛试题及答案机电一体化项目公司级预赛试卷试卷说明：1、本试卷采用标准试题，满分100分。

考试时间100分钟。

2、考试结束后，不得将试卷带出考场，请参加考试人员严格遵循本规定。

3、请在试卷规定处如实填写考试人信息，除此外不得在任何位置留下个人信息。

一.单项选择题（将正确答案前的字母填入括号内。

每题1分，满分20分）1.6、夹具中布置六个支承点，限制了六个自由度，这种定位称（）。

（八）A、完全定位B、过定位C、欠定位D、过渡定位2、电机功率为5.5KW的三相异步交流电动机，应选取（）的熔断器。

（八）A、30AB、15AC.IoAD、6A3、电阻色环为棕、红、红、金时，这个电阻的阻值是（）。

（B）A、1.0KB x L2KC、3.0KD、5.1K4、轿车公司设备维修常见的预防维修作业形式有（井口设备点检。

（D）A、修旧利废B、故障分析C、改善D、定期定量保全5、当空间平面平行投影面时，其投影与原平面形状大小（）。

（八）A、相等B、不相等C、相比不确定6、单位时间内通过某断面的液压流体的体积，称为（）。

（C）A、容量B、排量C、流量D、流速7、三相交流异步电动机转速变慢，有低频声，电机输出扭矩明显下降并伴随发热时，可能的故障原因是（）。

（B）A、机械过载B、电源缺相或三相严重不平衡C、保护元件选择不合适D、电动机选择过大，造成大马拉小车8、集成电路芯片中，封装形式以（）最多。

（B）A、单列直插B、双列直插C、四列直插9、在尺寸链中被间接控制的，在其他尺寸确定后自然形成的尺寸，称为（）。

（C）A、增环B、减环C、封闭环10、伺服控制系统的增益越大，系统精度越（）。

（C）A、无关B、低C、高IL平键与键槽的配合一般采用（）配合。

（A）A、间隙B、过渡C、过盈12、交流电的三要素分别是（）、角频率和初相角。

（D）A、有效值B、瞬时值C、平均值D、最大值13、某液压千斤顶，小活塞面积为lcm2,大活塞为100cm2,当在小活塞上加5N力时,如果不计磨擦阻力等,大活塞可产生（）N的力。

如何进行电路的电磁干扰抑制电磁干扰是现代电子设备和电路中常见的问题，它会对电子设备的性能和稳定性产生负面影响。

为了有效抑制电路的电磁干扰，我们可以采取一系列的措施和技术手段。

本文将介绍几种常见的方法来进行电路的电磁干扰抑制。

一、电路布局设计电路布局设计是电磁干扰抑制的第一步。

合理的电路布局可以降低信号回路之间的相互干扰。

以下是一些电路布局设计的原则：1. 分离摆放敏感电路和干扰源：将敏感电路和干扰源放置在不同的电路板上，或者采用金属屏蔽隔离。

2. 最短线路原则：电路布线应尽量缩短，减小电流回路的面积。

3. 保持线路间距：避免线路之间的交叉和靠近。

4. 使用地面屏蔽：在电路板上使用地面屏蔽，形成屏蔽环境，减小电磁辐射。

5. 避免共模干扰：使用差分传输线、差分信号传输等方法，抑制共模信号的干扰。

二、滤波器的应用滤波器是电磁干扰抑制的重要手段之一。

通过选择合适的滤波器来滤除电磁干扰信号，可以有效提高电路的抗干扰能力。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

1. 低通滤波器：用于滤除高频电磁干扰信号，使得只有低频信号通过。

2. 高通滤波器：用于滤除低频电磁干扰信号，使得只有高频信号通过。

3. 带通滤波器：用于滤除指定的频率范围之外的电磁干扰信号。

4. 带阻滤波器：用于滤除指定的频率范围内的电磁干扰信号。

三、地线和屏蔽措施有效地布置地线和采取屏蔽措施对于电磁干扰抑制至关重要。

以下是几种常见的地线和屏蔽措施：1. 单点接地：将各个电路板的地点连接到一个地方，形成一个电位参考点，避免地线回流产生的共模干扰。

2. 地面屏蔽：在电路板或设备外壳上使用金属屏蔽材料，起到防护屏蔽的作用，减少电磁辐射和接收干扰。

3. 电磁屏蔽罩：对于一些特别敏感的电子设备，可以使用电磁屏蔽罩来包裹，减少外部干扰的影响。

四、接地技术良好的接地技术有助于降低电路的电磁干扰。

以下是几种常用的接地技术：1. 按照接地分区原则划分接地系统：将设备分为数字、模拟和电源等不同的接地分区，减少接地回流路径。

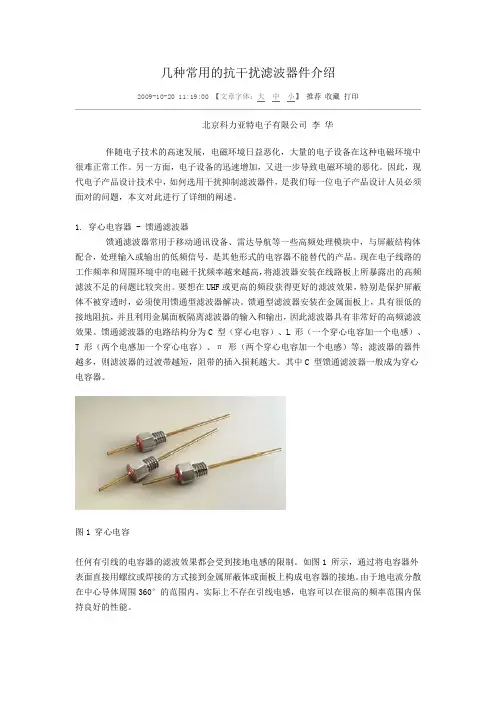

几种常用的抗干扰滤波器件介绍2009-10-20 11:19:00 【文章字体：大中小】推荐收藏打印北京科力亚特电子有限公司李华伴随电子技术的高速发展，电磁环境日益恶化，大量的电子设备在这种电磁环境中很难正常工作。

另一方面，电子设备的迅速增加，又进一步导致电磁环境的恶化。

因此，现代电子产品设计技术中，如何选用干扰抑制滤波器件，是我们每一位电子产品设计人员必须面对的问题，本文对此进行了详细的阐述。

1. 穿心电容器 - 馈通滤波器馈通滤波器常用于移动通讯设备、雷达导航等一些高频处理模块中，与屏蔽结构体配合，处理输入或输出的低频信号，是其他形式的电容器不能替代的产品。

现在电子线路的工作频率和周围环境中的电磁干扰频率越来越高，将滤波器安装在线路板上所暴露出的高频滤波不足的问题比较突出。

要想在UHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透时，必须使用馈通型滤波器解决。

馈通型滤波器安装在金属面板上，具有很低的接地阻抗，并且利用金属面板隔离滤波器的输入和输出，因此滤波器具有非常好的高频滤波效果。

馈通滤波器的电路结构分为C 型（穿心电容）、L 形（一个穿心电容加一个电感）、T 形（两个电感加一个穿心电容）、π形（两个穿心电容加一个电感）等；滤波器的器件越多，则滤波器的过渡带越短，阻带的插入损耗越大。

其中C 型馈通滤波器一般成为穿心电容器。

图1 穿心电容任何有引线的电容器的滤波效果都会受到接地电感的限制。

如图1 所示，通过将电容器外表面直接用螺纹或焊接的方式接到金属屏蔽体或面板上构成电容器的接地。

由于地电流分散在中心导体周围360°的范围内，实际上不存在引线电感，电容可以在很高的频率范围内保持良好的性能。

馈通滤波器的使用方法有以下三种：1）安装在屏蔽体（屏蔽盒、屏蔽机箱等）的面板上。

这是最基本的使用方法，当有导线要穿过屏蔽体时，就需要在屏蔽体的面板上安装馈通滤波器，使导线通过馈通滤波器穿过屏蔽体。

电阻和抗干扰的关系全文共四篇示例，供读者参考第一篇示例：电阻与抗干扰的关系在电子电路设计领域中，电阻扮演着非常重要的角色。

电阻是一种用来控制电流大小的被动元件，它通过阻碍电流的流动来实现电路中的功率控制以及信号调节。

在现代社会中，电子设备越来越多样化，电磁干扰也变得越来越严重。

为了保证电子设备的正常工作，有效地抵御电磁干扰影响是至关重要的。

而电阻作为电路中的重要元件，也在抗干扰方面发挥着重要作用。

我们来谈谈电阻在抗干扰中的重要性。

电阻的作用不仅仅是控制电流大小，还能有效地隔离和消除电磁干扰。

在电子设备中，电阻可以起到过滤和衰减电磁信号的作用，使得设备能够正常工作而不受到外界干扰影响。

电阻的阻抗特性可以有效地阻碍电磁波的传播，从而减少电路中的干扰信号，保证设备的稳定性和可靠性。

电阻的阻值大小也会影响抗干扰能力。

通常来说，阻值越大的电阻对干扰信号的衰减作用越明显。

在设计抗干扰电路时，选择合适的电阻阻值是非常重要的。

电阻的功率耗散能力也是需要考虑的因素。

在对抗干扰电路中，电阻可能会承受较大的功率，因此需要选择耐高温、高功率的电阻器，以确保电路的稳定工作。

除了电阻本身的特性外，电路中的布局和连接方式也会影响电阻的抗干扰能力。

合理的电路布局和连接方式可以降低信号线之间的相互干扰，提高整个电路的抗干扰性能。

采用屏蔽和滤波技术也能有效地提高电路的抗干扰能力。

在输入端口处添加滤波电路，可以过滤掉高频干扰信号，保证电路的稳定运行。

在现代电子设备中，抗干扰能力已经成为了电路设计的重要指标之一。

尤其是在通信、航空航天、医疗等领域，电子设备对干扰的要求更加严格。

电阻作为电路中的重要元件，在抗干扰方面承担着重要的角色。

通过选择合适的电阻阻值、布局和连接方式，可以有效地提高电路的抗干扰能力，保证设备的稳定性和可靠性。

第二篇示例：电阻和抗干扰是电路中非常重要的概念，它们之间存在着密切的关系。

在电路中，电阻是电流通过的阻碍，而抗干扰能力则是电路对干扰的抵抗能力。

浅析MCU的抗干扰能力长久以来，计算机系统的抗干扰一直是人们关心的重要问题，因为计算机用得越来越广，可靠性越来越重要，而抗干扰本身就是可靠性的重要组成部分。

为了汽车、飞机、卫星、反应堆的安全，人们在抗干扰问题上花费了大量精力与金钱，尽管已经取得了长足的进展，但在性价比上远不能满足要求，以致高抗干扰的要求只是在高技术领域才加以考虑。

本文讨论了干扰对错误的形成机制，提出了对MCU改进的建议。

这个建议如果实施，不仅有利于高技术领域的应用，也会惠及一般的民用领域。

1 干扰源的讨论很久以前，还在8031+2764+14433的年代，我们做了一批过程监控仪表，用于灭菌过程F0的监控，遇到了强烈的干扰问题。

灭菌过程约30 min，由电触点压力表控制进气电磁阀，间接控制温度。

F0是一个温度函数的积分值，可以反映灭菌的效果，它综合考虑了温度波动的影响。

当时采取了一些抗干扰措施，例如，硬件上对信号线屏蔽，信号滤波；软件上的智能滤波，程序复执，程序分段保护，数据后备，端口等重复初始化，ROM的定时校验和检验，多种出错报警，出错时重新热启动（可使问题有所缓和，但偶然会有判为ROM校验和错而停机的情况出现）。

由于当时F0只是用作参考，问题尚不严重，如要掩盖，也可以用热启动代替停机；但很快F0要作为产品工艺参数，用记录纸备案，于是就重新设计了监控仪。

新的监控仪用89C51+14433，再加上光耦和TI5617 D/A 转换器，将温度和F0变为模拟量后送到双笔记录仪，实现产品工艺过程的记录与存档。

硬件上，光耦隔离后部分是D/A和模拟电路，软件在原有基础上添加与TI5617有关的串行通信部分。

TI5617的串行通信类似I2C，由CS、DIN和SCLK三条线构成，SCLK数据位时钟可达到25 ns，速度很高。

用于计算的周期是6 s，仪表用定点算法配以查表，所以留出了充足的时间做许多抗干扰的工作。

在D/A用的串行通信中甚至考虑了多次重复发送的子程序，希望减少通信错误的影响；但结果却很坏，记录纸上是一片墨带。

晶振元器件作用
晶振元器件是一种电子元器件，主要用于产生稳定的高频信号，常见
于计算机、通讯设备、电子钟表等电子产品中。

其作用主要体现在以
下几个方面：
1. 时钟信号的产生
晶振元器件能够产生稳定的高频信号，这种信号可以被用作时钟信号。

在计算机、通讯设备等电子产品中，时钟信号是非常重要的。

它可以
控制各个部件之间的同步工作，保证整个系统的正常运行。

2. 频率稳定性
晶振元器件具有非常高的频率稳定性。

这是因为它采用了石英晶体作
为振荡器材料。

石英晶体具有非常好的机械和电学特性，能够产生极
为稳定且精确的高频信号。

3. 抗干扰能力
晶振元器件具有较强的抗干扰能力。

在使用过程中，由于环境因素或
其他原因可能会对电路产生干扰，导致系统出现故障或误差。

而晶振
元器件采用了一系列防护措施，能够有效地抵御这些干扰，保证系统的正常运行。

4. 节省空间
晶振元器件体积小、重量轻，可以在电路板上直接焊接，因此可以节省电路板的空间。

这在现代电子产品中显得尤为重要，因为现代电子产品需要尽可能地减小体积和重量。

5. 降低成本
晶振元器件具有较高的集成度和稳定性，可以减少外部元器件的使用量，从而降低整个系统的成本。

此外，晶振元器件的生产工艺也比较简单，可以通过批量生产来进一步降低成本。

总之，晶振元器件是一种非常重要的电子元器件，在现代电子产品中得到了广泛应用。

它不仅能够产生稳定的高频信号，还具有抗干扰能力、节省空间、降低成本等优点。

随着科技的不断发展和进步，相信晶振元器件将会有更加广泛和深入的应用前景。

铁氧体磁环抗干扰原理
铁氧体磁环是一种常见的磁性材料，常用于制造电感元件和磁性存储器件。

在电子设备中，铁氧体磁环被广泛用于抵抗电磁干扰的原理主要包括以下几个方面：
1. 磁滞损耗，铁氧体磁环具有较高的磁滞损耗能力，即在外加交变磁场作用下，铁氧体磁环内部的磁矩需要不断翻转，从而吸收和耗散掉外界的磁场能量，减小了外界磁场对电路的影响。

2. 磁导率，铁氧体材料具有较高的磁导率，能够有效地吸收和导引外界的磁场，降低磁场对周围电路的影响，起到屏蔽和隔离的作用。

3. 饱和磁感应强度，铁氧体磁环的饱和磁感应强度较高，能够在一定程度上抵抗外界强磁场的影响，保护电子设备的正常工作。

4. 磁环结构，铁氧体磁环通常采用环形结构，能够形成闭合的磁路，增强磁场的集中和导引能力，从而提高抗干扰能力。

总的来说，铁氧体磁环通过磁滞损耗、磁导率、饱和磁感应强
度和磁环结构等方面的特性，能够有效地抵抗电磁干扰，保障电子设备的稳定运行。

同时，在实际应用中，还可以通过合理的设计和布局，结合其他电磁屏蔽材料和方法，进一步提高抗干扰能力，确保设备的可靠性和稳定性。

几种电源的抗干扰实验-------厦门超力电子有限公司总工程师林宗璠许多书本推荐采用“滤波器”、“开关电源”、“隔离变压器”、“UPS电源”等消除电磁干扰。

其效果如何，不得而知。

抗干扰实验需要电磁干扰发生器，价格昂贵。

我们获得留学回国人员科研资助，进行了实验研究，现公布于众，大家共享。

1、滤波器滤波器由L、C组成，都是无耗元件，自身不吸收、不消耗电磁干扰能量。

厦门超力电子公司设计的实验电路如下图所示。

图1 滤波器抗干扰性能实验配置受试设备EUI是滤波器保护的智能走马灯。

智能走马灯都由“普通开关电源+单片机AT89C51控制”，电灯用于调节滤波器的负载功率。

走马灯电路不含干扰源，也不含抗干扰软、硬件，是“纯裸机”。

智能走马灯统一制作的，可以代表普通的大多数智能设备。

电磁干扰发生器输出较低的干扰电压时，智能走马灯工作正常；干扰电压较高时，走马灯工作不正常，发生复位、死机、显示错乱等故障。

智能走马灯能承受的最高干扰电压值便可测得，根据国际标准IEC 61000，或者国家标准GB/T 17626，或者厦门超力电子有限公司制定的“电磁抗干扰器”标准Q/XMCL 001-2011，可以确定对应的抗扰度，并将之作为滤波器抗干扰性能的指标。

我们采用10种不同滤波器产品逐一代替图1中的滤波器，并测试智能走马灯的抗扰度。

10种滤波器是：瑞士SCHAFFNER，德国VAC，日本TDK、日本三基，韩国BIT；中国航天706所、北京爱科创业电子、上海埃德电子（前身为中国航空无线电电子所电磁兼容研究所）、上海安州电子、常州坚力电子制造的，并按要求接地。

实验结果是，10种滤波器保护的智能走马灯的电磁兼容性相当一致。

（1）“射频场感应的传导骚扰”抗扰度3级（国际标准最高等级），都能承受干扰试验电压10V。

这表明滤波器是消除无线电干扰的好器件。

（2）“脉冲群”抗扰度2级左右，能承受干扰试验电压相接近，约900～1200V，频率100K Hz。

第章硬件抗干扰技术硬件抗干扰技术是一种用于处理电子设备之间相互干扰的方法。

在现代电子设备的发展中，我们常常面临着电磁干扰、信号噪声、电源噪声等不同形式的干扰。

这些干扰可能会对电子设备的正常运行和数据传输产生负面的影响。

因此，硬件抗干扰技术在现代电子设备中变得越来越重要。

1. 抗电磁干扰技术电磁干扰最常见的形式是由电磁波辐射而来的噪声。

现代电子设备的高密度集成和高速信号传输都会产生电磁波，从而导致电磁干扰。

抗电磁干扰技术通常包括以下几个方面的内容：1.1 电磁屏蔽电磁屏蔽是一种将电子设备内部电磁波与外部电磁波隔离的方法。

这种方法包括两种屏蔽方式：一种是屏蔽箱，即在电子设备外部设置一个屏蔽箱，将其内部的电磁波与外部的电磁波隔离。

另一种是屏蔽片，即在电子器件的电路板上添加一个屏蔽片，将它与电路板接地，从而有效地屏蔽电磁波。

1.2 电磁兼容性设计在电子设备的设计中，设计人员应当采取措施来保证设备对外部电磁环境的适应性，即保证设备的电磁兼容性。

电磁兼容性设计包括以下几个方面：电路板的布线设计、接地设计、信号线的长度和形状选定、射频滤波电路设计等。

2. 抗信号噪声技术信号噪声对于电子设备的正常工作具有很大的影响，容易导致误差信号和干扰信号产生。

因此，抗干扰技术十分必要。

在抗信号噪声技术中，常用的方法包括以下几种：2.1 信号滤波信号滤波是一种通过选定合适的滤波器，从信号中消除频率在一定范围内的噪声的方法。

常用的信号滤波器有低通滤波器、带通滤波器和陷波滤波器等。

2.2 信号匹配信号匹配是通过选定合适的电路参数，保证信号传输的稳定性和可靠性。

在信号匹配中，需要考虑信号传输线路的阻抗参数和传输电路的参数等因素。

3. 抗电源噪声技术电源噪声是指由电源引起的噪声信号，对电子设备的正常运行产生负面影响。

因此，抗电源噪声技术成为了一项十分重要的技术。

常用的方法包括以下几个方面：3.1 电源去耦电源去耦是一种对设备电源进行滤波和去除噪声的方法。

光电二极管的抗干扰能力如何提高在当今的科技领域中，光电二极管作为一种重要的光电器件，广泛应用于通信、传感、测量等众多领域。

然而，在实际应用中，光电二极管常常会受到各种干扰因素的影响，从而导致其性能下降、测量误差增大甚至系统故障。

因此，提高光电二极管的抗干扰能力成为了一个至关重要的问题。

要提高光电二极管的抗干扰能力，首先我们需要了解其工作原理和可能受到的干扰来源。

光电二极管是一种基于光电效应的半导体器件，当光照射到其PN 结时，会产生电子空穴对，从而形成光电流。

然而，在实际工作环境中，光电二极管可能会受到诸如电磁干扰、噪声干扰、温度变化、光照强度变化等多种因素的影响。

电磁干扰是影响光电二极管性能的一个重要因素。

在现代电子设备密集的环境中，电磁辐射无处不在。

这些电磁辐射可能会耦合到光电二极管的电路中，从而干扰其正常工作。

为了减少电磁干扰的影响，可以采用屏蔽技术。

通过在光电二极管及其相关电路周围设置金属屏蔽罩，可以有效地阻挡外部电磁场的侵入。

此外，合理的布线和接地设计也能够降低电磁干扰的影响。

例如，将电源线和信号线分开布置，减少信号回路的面积，以及采用单点接地或多点接地的方式，确保电路中的电位稳定。

噪声干扰也是不可忽视的一个问题。

噪声主要包括热噪声、散粒噪声和闪烁噪声等。

热噪声是由于电子的热运动引起的，散粒噪声则与电流的离散性有关，而闪烁噪声通常在低频段较为显著。

为了降低噪声的影响，可以采用低噪声放大器和滤波电路。

低噪声放大器能够在放大信号的同时尽量减少噪声的引入，而滤波电路则可以将噪声信号滤除，保留有用的信号。

在选择滤波电路时，需要根据噪声的频率特性和信号的频率范围来确定合适的滤波器类型和参数。

温度变化对光电二极管的性能也会产生显著的影响。

由于半导体材料的特性，光电二极管的响应度、暗电流等参数都会随着温度的变化而发生改变。

为了提高光电二极管在温度变化环境下的稳定性，可以采用温度补偿技术。

常见的温度补偿方法包括使用热敏电阻或热电偶来监测温度，并通过反馈电路调整工作参数，或者选择具有温度补偿功能的专用芯片。
