什么是电子电路的可靠性设计原则电子电路的可靠性设计原则是指在设计电子电路时要考虑到保证电路系统能够在长期运行中稳定可靠地工作的一系列原则。
在电子产品的设计中，可靠性是一个非常重要的考虑因素，因为设计不可靠的电路可能会引发故障，导致成本增加、产品质量下降，甚至危及用户的安全。
本文将探讨电子电路的可靠性设计原则。
一、合适的组件选择电子电路的可靠性设计首先需要选择合适的组件。
在组件选择时，应尽量选择具有良好质量记录、可靠性高的元器件。
可通过以下几个方面来评估组件的可靠性：1. 组件的制造商信誉：选择知名度高、有良好声誉的制造商的元器件，因为这些制造商通常对产品质量有更严格的控制。
2. 组件的可追溯性：确保元器件具有完整的生产和供应链追溯记录，以便在发现问题时能够准确追踪和处理。
3. 组件的长期供应能力：选择那些能够长期供应的元器件，以避免由于元器件停产或供应短缺而引发的设计变更和风险。
二、适当的设计容差设计容差是指设计师为了应对各种环境和工作条件变化，在电路设计中留下的一定余量。
适当的设计容差可以提高电路的可靠性，降低故障率。
1. 温度容差：在电路设计中要充分考虑温度的变化对电路的影响，选择合适的元器件和散热措施，确保电路在不同温度下都能正常工作。
2. 电源波动容差：电源波动是导致电路故障的一个常见原因。
设计时应考虑到电源的稳定性，并选择合适的滤波电路和稳压器件，以提供稳定的电压给电路工作。
3. 外界干扰容差：电子电路在工作中可能会受到来自外界的各种干扰，如电磁干扰、辐射干扰等。
设计时应采取屏蔽措施，增加抗干扰能力。
三、良好的电路布局与散热设计良好的电路布局与散热设计可以有效提高电路的可靠性。
1. 电路布局：合理布局电路元器件，避免相互干扰，减少杂散耦合。
同时，还要考虑元器件之间的连线长度，尽可能缩短连线长度，减少线路电阻和电感。
2. 散热设计：一些电子元器件在工作中会产生大量的热量，如果不能有效散热，会导致电路元器件温升过高，影响可靠性。
电路设计流程如何实现设计的可靠性与稳定性电路设计在现代科技中扮演着重要的角色。
无论是电子设备还是通信系统，都离不开稳定可靠的电路设计。
然而，要实现设计的可靠性和稳定性并非易事。
本文将介绍电路设计流程中的关键步骤和技巧，以帮助实现设计的可靠性与稳定性。
一、需求分析第一步是进行需求分析。
在设计电路之前，我们需要明确电路的功能和特性。
这包括电路所需实现的任务、工作环境、输入输出电压范围、功耗要求等。
通过仔细分析需求，可以避免因为设计过大或过小而导致电路工作不稳定或无法正常工作的问题。
二、电路拓扑结构设计在电路拓扑结构设计阶段，我们应该选择合适的电路结构。
不同的电路结构有不同的适用场景和性能特征。
例如，对于需要高增益的放大器电路，应该选择适合这一需求的放大器拓扑结构，如共射放大器或共源放大器。
在选择拓扑结构时，还应考虑电路的可调节性和抗干扰能力，以确保电路设计的稳定性和可靠性。
三、元器件选择元器件选择是电路设计中至关重要的一步。
不同的元器件品牌和规格会对电路的可靠性和稳定性产生重要影响。
因此，在选择元器件时，我们应该重视元器件的性能参数和质量可靠性。
同时，还应该考虑元器件之间的兼容性和匹配性。
选择高品质、可靠的元器件是确保电路设计稳定性和可靠性的关键要素之一。
四、信号完整性分析与电磁兼容性设计信号完整性分析和电磁兼容性设计是实现电路稳定性和可靠性的重要环节。
通过分析信号完整性，可以发现电路中的信号失真、时序问题等，从而进行相应的优化和修正。
而电磁兼容性设计则可以保证电路在复杂的电磁环境中正常工作，减少电磁干扰对电路性能的影响。
这些分析和设计手段可以帮助我们充分评估和改善电路的可靠性和稳定性。
五、模拟仿真与优化利用电路设计软件进行仿真和优化是提高电路设计可靠性和稳定性的重要手段。
通过仿真，我们可以验证电路在不同条件下的工作情况，并进行必要的修改和优化。
在仿真过程中，我们还可以通过参数扰动、敏感性分析等方法来评估电路设计的稳定性和可靠性，并对其进行相应改进。
电路设计流程如何应对高速差分信号传输与抗干扰能力电路设计在现代电子系统的开发中起着至关重要的作用。
随着通信技术的发展，高速差分信号传输和抗干扰能力的要求越来越高。
本文将探讨电路设计流程中如何应对这两个关键问题。
一、高速差分信号传输的挑战高速差分信号传输是现代电子系统中常见的需求。
差分信号传输能够有效减少信号线路上的噪声和干扰，提高信号的传输质量。
在电路设计中应对高速差分信号传输，需要以下几个方面的考虑。
1. 信号完整性分析在设计过程中，首先需要进行信号完整性分析。
这包括信号的传输速率、信号线的长度、信号线的布线方式等因素的考虑。
通过分析这些因素，可以确定差分信号的最佳设计参数，确保信号的准确传输。
2. PCB设计优化在进行 PCB 设计时，需要优化差分信号传输的布线。
差分线的长度要尽量保持一致，避免信号的失真。
同时，需要控制差分线的阻抗匹配，提高信号的传输效果。
对于高速差分信号传输，采用差分对的设计方式可以进一步提高信号的稳定性。
3. 信号可靠性验证设计完成后，需要进行信号的可靠性验证。
这包括对差分信号进行时域和频域的分析，以及对信号传输过程中的抖动、串扰等因素进行评估。
通过验证，可以发现和解决信号传输中可能存在的问题，保证信号的可靠传输。
二、抗干扰能力的提升除了高速差分信号传输，电路设计中的抗干扰能力也是至关重要的。
电子系统中存在各种干扰源，如电磁干扰、射频干扰等，这些干扰会严重影响电路的性能和稳定性。
为了提高电路的抗干扰能力，可以考虑以下几个方面。
1. 地线设计地线设计是提高抗干扰能力的关键。
需要将地线设计为低阻抗路径，以有效屏蔽和消除电磁干扰。
同时，在PCB 设计中要注意地线的布局，避免地线回流路径过长，产生过多的串扰和抖动。
2. 滤波器的使用在电路设计中，可以添加滤波器来消除各种干扰信号。
滤波器可以根据不同频率的干扰源进行选择，以滤除干扰信号，提高电路的抗干扰能力。
常见的滤波器包括低通滤波器、高通滤波器等。

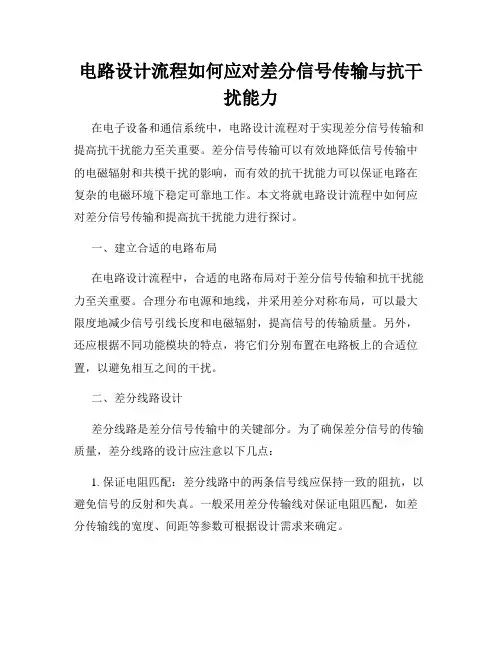

电路设计流程如何应对差分信号传输与抗干扰能力在电子设备和通信系统中，电路设计流程对于实现差分信号传输和提高抗干扰能力至关重要。
差分信号传输可以有效地降低信号传输中的电磁辐射和共模干扰的影响，而有效的抗干扰能力可以保证电路在复杂的电磁环境下稳定可靠地工作。
本文将就电路设计流程中如何应对差分信号传输和提高抗干扰能力进行探讨。
一、建立合适的电路布局在电路设计流程中，合适的电路布局对于差分信号传输和抗干扰能力至关重要。
合理分布电源和地线，并采用差分对称布局，可以最大限度地减少信号引线长度和电磁辐射，提高信号的传输质量。
另外，还应根据不同功能模块的特点，将它们分别布置在电路板上的合适位置，以避免相互之间的干扰。
二、差分线路设计差分线路是差分信号传输中的关键部分。
为了确保差分信号的传输质量，差分线路的设计应注意以下几点：1. 保证电阻匹配：差分线路中的两条信号线应保持一致的阻抗，以避免信号的反射和失真。
一般采用差分传输线对保证电阻匹配，如差分传输线的宽度、间距等参数可根据设计需求来确定。
2. 抑制共模信号：共模信号是差分信号传输中的一种干扰，会对信号的传输质量造成影响。
为了抑制共模信号，可以采用差分对地的方式来设计差分线路，同时加入共模抑制电路来削弱共模信号的影响。
3. 控制双线间耦合：在差分线路中，两条信号线之间存在耦合效应。
为了减小耦合效应，可以采用差分对称布局，同时增加相邻差分线之间的分隔距离，或者采用屏蔽和隔离等方法。
三、引入滤波和抑制技术为了提高差分信号传输的质量和抗干扰能力，需要引入滤波和抑制技术。
具体措施包括：1. 滤波器设计：通过设置合适的滤波器，可以滤除高频噪声和共模干扰，提高差分信号的传输质量。
滤波器的设计需要考虑信号的频率范围、滤波器的带宽和阻带等参数。
2. 抑制技术应用：应用一定的抑制技术，如共模抑制电路、磁屏蔽和电容隔离等方法，可有效地减少外界干扰对差分信号传输的影响。
四、严格执行标准化和规范在电路设计流程中，严格执行标准化和规范对于实现差分信号传输和提高抗干扰能力至关重要。
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，PCB）设计是电子产品设计中非常关键的一部分，其设计原则和抗干扰措施对于电路性能和可靠性有着重要的影响。
下面将详细介绍印制电路板设计的原则和抗干扰措施。
一、印制电路板设计原则1.合理布局电路元件：在布局电路元件时，要根据电路功能和信号传输的要求，合理放置各元器件，减少信号线的长度，尽量减少信号线之间的交叉和平行布线，以减小串扰和电磁辐射的影响。
2.最短路径布线：信号线的长度对于高频电路尤为重要，因为在较高的频率下，信号线会表现出电感和电容的性质，对信号引起较大的干扰。
因此，对于高频信号线，需要尽量缩短信号路径，减小电感和电容效应。
3.控制传输线宽度和间距：传输线的宽度和间距会影响阻抗和串扰。
准确计算和控制阻抗可以避免发生信号反射和衰减。
而间距的控制可以减小串扰影响。
因此，在设计中应考虑到实际信号需求，计算并确定传输线的宽度和间距。
4.分层布线：对于复杂的电路设计，分层布线可以将不同功能的信号线分隔开，减小相互之间的干扰。
较高频的信号线可能需要从内层电路板层穿过，这时就需要提前规划分层布线，以保证信号的完整性和正常传输。
5.地线设计：地线是电路中非常重要的参考线，用于提供参考电平和回路。
因此，在进行印制电路板设计时，要考虑地线的设计，确保地线的连续性、稳定性和低石英。
6.飞线布线：飞线布线常用于解决布线空间不足、信号线错位等问题。
在进行飞线布线时，要准确把握长度和位置，避免信号串扰和干扰，尽量使飞线短小精悍。
1.控制层间电容和层间电感：层间电容和层间电感会导致电磁干扰，因此，在进行PCB设计时，要注意层间电容和电感的控制，尽量减少干扰的发生。
可以通过减小板厚、增加层间绝缘材料的相对介电常数、增加层间电缝等手段来降低层间电容和层间电感。
2.象限规划：将信号线按照功能和高低频分布到各象限中，可以降低相互之间的干扰。
例如，可以将数字信号和模拟信号放置在不同的象限中，避免信号之间的相互干扰。
CAN总线接口电路设计注意事项CAN（Controller Area Network）总线是一种广泛应用于汽车电子、工业自动化等领域的串行通信协议。
CAN总线接口电路设计的关键因素包括信号线路、电源与地线路、保护电路等部分。
以下是设计CAN总线接口电路时需注意的几个方面：1.信号线路设计信号线路的设计应考虑信号的稳定性、抗干扰能力和传输速率。
首先，应尽量降低信号线的长度以减小信号传输的延迟。
同时，为保证信号的稳定性和抗干扰能力，应使用屏蔽线缆，并正确接地以防止地回流问题。
另外，为提高传输速率，可采用信号差分传输方式，即CAN-H和CAN-L两个线进行差分传输。
2.电源与地线路设计电源与地线路的设计应考虑到CAN总线工作的稳定性和可靠性。
首先，电源线路应提供稳定的电压，以满足CAN总线的要求。
此外，地线路应设计合理，确保地的连续性和低阻抗。
同时，为降低地回流对信号传输的干扰，应采用低阻抗地连接方式，即在CAN控制器和每个节点上都连接一段短接电阻。
此外，为提高抗干扰能力，还可使用电源和地线的滤波电路。
3.保护电路设计保护电路是为了保护CAN控制器和节点不受外部干扰和短路等异常情况的影响。
首先，需要设置电压保护电路，以防止过压和过载等情况对硬件造成损坏。
同时，还应考虑到静电放电和电磁干扰等问题，采用保护电阻、TVS二极管等元件进行保护。
另外，还应设计电流限制电路，以防止短路时过大的电流对硬件造成烧毁。
4.稳压和滤波电路设计稳压和滤波电路的设计是为了提供干净的电源和地线，保证CAN总线的正常工作。
稳压电路可采用稳压芯片或稳压二极管等元件来实现，以保持电源的稳定性。
滤波电路可采用电感、电容等元件，滤除电源和地线上的高频噪声干扰，提高CAN总线的抗干扰能力。
5.PCB布局和阻抗匹配在PCB设计中，应合理布局CAN总线接口电路的各个元件和信号线路，以降低互相干扰的可能性。
可以根据信号的传输速率和长度选择合适的线路宽度，确保信号的传输速率和阻抗匹配。
电子电路设计中的抗干扰措施摘要：在现代生活和工作中，人们对电子产品的使用频率越来越高，其性能稳定性变得尤为重要，这主要是因为它的主要构成电路会受到内部元件和外部环境的干扰。
这些干扰的存在，会损伤电子元器件，降低电路的工作效率以及增加电路的故障率。
因此，本文分析了电子电路设计中的主要干扰源，并探讨了抗干扰措施在实际设计中的具体应用，旨在提升电路的抗干扰性能，增强电子产品的功能稳定性。
关键词：电子电路设计；常见干扰；抗干扰；措施引言在整个电子通信系统中，抗干扰设计对于电子电路起着至关重要的作用。
由于大部分电子电路在弱电流下传输信息，因此在信息的发送和接收过程中，会受到外部噪声和无用电磁波等非所需能量的干扰。
为了最大限度地减少这些干扰对设备的影响，我们需要全面了解这些干扰因素以及它们的作用途径，并进行研究和分析，采取有效措施来抑制或消除这些干扰因素。
只有这样，才能确保电子电路系统的安全稳定运行，使其达到最佳状态。
1.电子电路设计中的常见干扰在电路设计过程中，干扰可能会对电路的性能和可靠性产生负面影响。
本段将探讨电子电路设计中的几种常见干扰类型，主要包括：电磁干扰、串扰和地线干扰。
1.1电磁干扰（EMI）电磁干扰是指电磁场对电子设备产生的干扰。
这种干扰可能来自于其他电子设备、电源线、无线电信号等。
电磁干扰会对电路中的信号传输和接收产生干扰，导致数据错误或丢失。
1.2串扰串扰是指信号在电路中相互干扰的现象。
这种干扰来自相邻信号线的电磁感应或电容耦合1.3地线干扰地线回流是指电子电路中的电流通过地线回流引起的干扰。
当外部电磁场通过接地系统进入电子电路时，会引起接地回路上的电位变化，导致电路的工作不稳定。
2.电子电路设计中的抗干扰措施2.1屏蔽技术电磁屏蔽是一种利用电磁屏蔽材料和结构，防止电磁干扰。
其中，金属屏蔽是指利用铜、铝等金属材料制成的屏蔽外壳包裹住电子线路或器件，从而实现对外界电磁环境的有效隔绝。
2.2接地抗干扰技术按其对地的处理方法，可将其划分为三大类：1）单点接地。
PCB抗干扰设计原则抗干扰是PCB设计过程中的一个重要方面，它能够提高电路板的稳定性和可靠性。
下面是PCB抗干扰设计的原则：1.高频信号引脚的设计：高频信号的传输需要注意信号的完整性，因此，设计时应将高频信号引脚与其他引脚分开布局，减少干扰。
同时，应尽量使用短而粗的跨地引脚，以减少电磁干扰（EMI）。
2.地线的设计：地线在PCB设计中起到了较大的作用，对抗干扰设计来说尤为重要。
因此，在设计过程中要注意减少地线的回路面积，缩短地线的长度，以减小地线的电感。
此外，为了提高抗干扰能力，尽量将地线压印在整个PCB板的一端，以减小传导电磁干扰的机会。
3.电源的设计：电源是电路工作的基础，因此在设计中应尽量减小电源线的电感和电阻。
为了减少电源的电磁辐射，可以采用地线反向的方式，将地线与电源线相互交叉布局。
此外，在PCB板上使用陶瓷电容器来去除高频噪声，还可以使用电源滤波器减小电源中的干扰。
4.信号线的设计：在布线过程中，要注意避免信号线与电源线、高频线等产生相互干扰。
这可以通过增加信号层间引线的间隔、增加层间间距、并避免信号线垂直穿越分界线来实现。
另外，还可以通过正确的布线方法，如降噪和阻抗匹配，来提高信号线的抗干扰能力。
5.屏蔽的设计：在PCB设计中，可以使用屏蔽罩、屏蔽墙或金属壳等方法来有效地抑制电磁辐射和干扰。
屏蔽罩通常用于高频电路设计中，能够有效地隔离电磁波和电磁噪声。
屏蔽墙可以将电路分成几个部分，从而减小干扰的传播。
金属壳可以用于对敏感电路的保护，阻止外部电磁场的侵入。
6.地线平面的设计：地线平面的设计是PCB抗干扰设计中非常重要的一环。
通过在PCB的每一层上布置地线平面，可以形成一个良好的电磁屏蔽结构，减小信号线和地线之间的干扰。
此外，地线平面的设计还可以缩短地线的长度，减小地线电感，提高信号的完整性。
7.综合布线的设计：在整个布线过程中，还要考虑信号线和地线之间的距离、平行度和角度等因素，以减小互相干扰。
电路板设计中的注意事项与技巧电路板设计是电子制造的核心部分，它负责将电子元器件连接成一个功能完整的电路系统。
在进行电路板设计时，需要注意一些事项与技巧，以确保电路板的性能和可靠性。
以下是电路板设计中的注意事项与技巧。
注意事项：1. 充分理解电路需求：在设计电路板之前，应该对电路的功能需求有清楚的了解。
确认电路的输入输出端口、工作电压、电流等参数，并根据需求选择合适的元器件和连接方式。
2. 电路布局规划：在进行电路板布局时，要考虑到不同电路之间的相互影响和干扰。
尽量避免高频和低频电路布局在同一区域，以减小干扰。
3. 保持信号完整性：在高速电路板设计中，保持信号完整性是非常重要的。
要避免信号线走线过长、走线路径交叉、信号线和电源线以及地线走线过近等情况，以减小信号干扰和串扰。
4. 地平面设计：地平面的设计对电路板的性能和可靠性有很大影响。
一个良好的地平面能够提供稳定的地引用平面，减小信号回路的环路面积，减小信号的辐射和接收到的干扰。
5. 电源电路设计：电源电路应该保证电路板的稳定工作。
在设计电源电路时，尽量减小电流噪声和电源纹波，保证电源供电稳定。
6. 温度管理：对于高功率的电路板设计，需要考虑散热问题。
在布局和走线时，要合理安排散热元件和散热通道，保证电路板的热量能够及时散发。
技巧：1. 使用EDA工具：利用电子设计自动化（EDA）工具，可以极大地提高设计效率和准确性。
通过利用EDA工具进行仿真和验证，可以在设计前预测电路的性能和稳定性。
2. 模块化设计：在进行电路板设计时，可以尽可能地采用模块化的设计方法。
将电路板分割成各个功能模块，有利于设计、测试和维修。
3. 优化布线：在进行电路板布线时，可以通过优化走线路径和选择合适的走线方式来提高电路的性能。
可以采用直线走线、45度角走线等方式来减小信号路径的长度和过程。
4. 保持一致性：在进行电路板设计时，应该保持一致性。
尽量采用统一的元件封装和规范的走线方式，以减小制造和维护的难度。

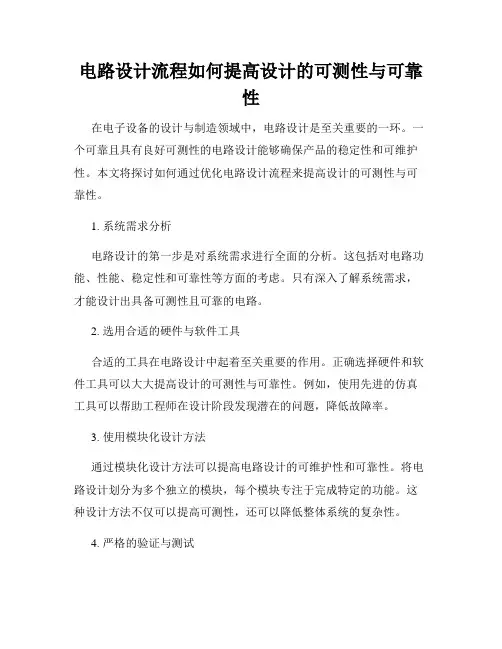

电路设计流程如何提高设计的可测性与可靠性在电子设备的设计与制造领域中，电路设计是至关重要的一环。
一个可靠且具有良好可测性的电路设计能够确保产品的稳定性和可维护性。
本文将探讨如何通过优化电路设计流程来提高设计的可测性与可靠性。
1. 系统需求分析电路设计的第一步是对系统需求进行全面的分析。
这包括对电路功能、性能、稳定性和可靠性等方面的考虑。
只有深入了解系统需求，才能设计出具备可测性且可靠的电路。
2. 选用合适的硬件与软件工具合适的工具在电路设计中起着至关重要的作用。
正确选择硬件和软件工具可以大大提高设计的可测性与可靠性。
例如，使用先进的仿真工具可以帮助工程师在设计阶段发现潜在的问题，降低故障率。
3. 使用模块化设计方法通过模块化设计方法可以提高电路设计的可维护性和可靠性。
将电路设计划分为多个独立的模块，每个模块专注于完成特定的功能。
这种设计方法不仅可以提高可测性，还可以降低整体系统的复杂性。
4. 严格的验证与测试验证与测试是确保电路设计可靠性的关键环节。
在设计完成后，进行严格的功能验证和性能测试，以确保设计满足系统需求。
此外，还可以采用边界扫描测试（Boundary Scan Testing）等技术，提高电路的可测性。
5. 优化布局与布线合理的布局与布线是保证电路可靠性的重要因素。
良好的布局可以减少电路之间的干扰和耦合，提高抗干扰能力；而合理的布线可以降低信号传输的延迟和损耗，提高电路的可测性。
因此，在电路设计过程中，应注重布局与布线的优化。
6. 引入冗余与容错设计在一些关键电路中，引入冗余与容错设计可以提高电路的可靠性。
例如，可以通过使用冗余电路或备用电路来实现故障切换，确保系统在部分故障情况下仍可继续工作。
这种设计方法可以极大地提高系统的可用性和可靠性。
7. 考虑环境因素电路设计的可测性与可靠性也与环境因素密切相关。
电子设备通常会面临温度、湿度、振动等各种环境影响。
因此，在设计过程中应考虑这些环境因素，并采取相应的防护措施，确保电路在各种恶劣条件下的可靠性。
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，简称PCB）是电子装置的重要组成部分，它承载着各种电子元件和电路的连接和布局。
PCB设计的好坏直接关系到电子设备的性能和稳定性。
下面将介绍印制电路板设计的几个重要原则和抗干扰措施。
1.建立良好的电路布局：电路布局是指各个电路元件在PCB上的位置安排。
合理的电路布局可以降低信号传输的损耗和干扰，提高电路的可靠性和稳定性。
通常，在PCB的布局中，要注意避免信号线过长过近，相近信号线间保持足够的距离，尽量减少信号线的交叉等。
2.分层设计：分层设计可以有效地隔离信号和电源，降低信号间互相干扰的可能性。
一般来说，PCB设计中应该尽量避免信号层和电源层的交叉布局，以减少信号线的串扰和EMI（电磁干扰）。
3.地线设计：地线是电路中非常重要的一种线路，它对于降低电磁辐射和提高系统的抗干扰性能非常重要。
在PCB设计中，地线应该做到宽大、短小、粗壮，尽可能避免尖锐弯曲。
同时，特殊地线如模数转换器（ADC）的信号地线和数字地线要分开布局，以避免共模干扰和串扰。
4.导联线的布局：导联线是电路的连接线，在PCB设计中要注意导联线的长度、走向和间距。
一般来说，导联线要尽量保持短小，可以采用直线连接，避免过度转弯和拐角，减小信号线的延迟和阻抗变化。
5.电源线和信号线的分开布局：为了减少信号线和电源线的干扰，PCB设计中应该尽量避免信号线和电源线的平行布线和交叉布线。
电源线应该尽量接近电源和地线，通过采用地道或者地抓来提高电源线的独立性，降低信号线的串扰。
1.细分电源和分层供电：合理细分电源可以降低电源共模干扰和互模干扰的可能性。
同时，在PCB设计中，应该采用分层供电的方式，将不同功率和频率的电源分别布置在不同的电源层上，以降低电磁辐射和抑制互相干扰。
2.阻抗匹配技术：阻抗匹配可以减少信号线传输过程中的反射和功耗损失，提高信号的质量和抗干扰能力。
电子电路设计中的注意事项和常见问题电子电路设计是现代科技领域重要的一环，它涉及到众多工程师和科学家的工作。
电子电路设计的成功与否直接影响产品的性能和可靠性。
因此，我们需要在设计过程中遵循一些注意事项，并解决一些常见问题，以确保设计的成功和高质量。
下面将分点详细介绍这些注意事项和常见问题。
注意事项：1. 确定电路需求：在设计电子电路之前，首先明确电路的需求和功能。
了解产品的实际应用场景和要求，并进行充分的调研和分析。
只有明确了电路需求，才能更好地开展设计工作。
2. 系统设计：在电子电路设计的初期阶段，进行系统级设计是必要的。
通过整体思考和系统级仿真，可以更好地确定电路的结构、输入输出接口等。
系统设计必须考虑到电路的可扩展性、稳定性和成本效益等因素。
3. 选择合适的器件：在电子电路设计中，选择合适的器件非常重要。
根据电路需求和性能要求，在市场上找到性能稳定、质量可靠的元器件。
尽量使用有相关证书和可追溯性的元器件，以确保电路稳定性和长期可靠性。
4. 进行详细的电路设计：根据系统设计的基础上，进行详细的电路设计。
包括电路图绘制、元器件参数计算等。
设计中需要合理选择电阻、电容、电感等元器件，并进行适当的参数优化。
同时，注意电路中的特殊信号处理、电源噪声消除等。
5. 进行仿真和分析：在电路设计完成后，使用专业的电路仿真工具进行仿真和分析。
仿真结果可以帮助我们理解电路的工作原理、优化设计，并及早发现并解决潜在问题。
常见问题及解决方法：1. 电路不工作或性能不稳定：这是电子电路设计中常见的问题。
可能原因包括元器件质量问题、线路连接错误、参数设置不正确等。
解决方法是检查元器件，重新检查线路连接，并重新优化和调整参数。
2. 电路噪声问题：电子电路中常常会受到各种噪声的干扰，影响电路性能和信号质量。
常见的解决方法包括选择合适的滤波器，调整线路布局，减少干扰源等。
3. 散热问题：高功率电子电路往往伴随着散热问题。
在设计过程中，应合理选择散热元件，并进行合理的散热设计。
PCB设计原则与注意事项PCB（Printed Circuit Board）是现代电子产品中的重要组成部分，它承载了电子元器件，并提供了电路连接的功能。
在进行PCB设计时，需要遵循一些原则和注意事项，以确保电路的性能和可靠性。
以下是PCB设计的一些原则和注意事项：1.功能分区：将电路按照其功能分区，可以降低不同功能模块之间的干扰，并有利于电路布局和布线的进行。
2.信号完整性：保持信号传输的稳定性和可靠性。
避免信号干扰和噪声，防止信号串扰、反射和时钟抖动等问题。
减小信号传输路径的长度和面积，降低电阻、电感和电容的影响。
3.地线设计：正确处理地线，减小地线的回流电流，避免地线回流电流对信号的干扰。
地线应保持短而宽，且与供电线和信号线保持良好的距离。
4.电源供电：保证电源供电的稳定性和可靠性。
避免电源电压波动，采取适当的滤波和稳压措施。
分析功耗和功率传输路径，确定合理的供电方案，降低电源噪声。
5.电磁兼容：降低电磁辐射和敏感性。
合理设计电路板和元器件的布局，减小电路板和元器件之间的干扰。
避免信号线和电源线和高速信号线之间的平行或交叉布线。
采取地线分割和电源分割等电磁屏蔽措施。
6.元器件选择：选择适合电路设计的元器件。
考虑元器件的尺寸、功耗、温度特性等因素。
选择品质可靠、性能稳定的元器件，避免使用过时或质量不可靠的元器件。
7.PCB布局：合理布局电路板，降低干扰和噪声。
将高频和高速信号线远离干扰源，如电磁器件、时钟信号线等。
避免信号线和供电线相交，尽量采用直线布线，减小线路长度和电磁噪声。
8.PCB布线：合理布线电路板，确保信号传输和供电电流的稳定性。
避免长线和细线，减小电阻和电感的影响，提高信号传输的可靠性。
使用良好的布线规则，如45度和90度轨迹，避免尖锐的转角，减小信号的反射和折射。
9.设计约束：制定合理的设计约束，如电路板的层数、尺寸、连接方式等。
合理安排元器件和印刷标记的位置，方便组装和检测。
PCB电路板设计和抗干扰处理PCB电路板设计和抗干扰处理是在电子产品开发过程中非常重要的一环。
一个良好设计的电路板可以提高电路的性能和可靠性，同时也可以减少电磁干扰的影响。
下面我将详细介绍PCB电路板设计和抗干扰处理的一些重要内容。
首先，PCB电路板设计需要考虑电路的功能需求、布局、信号传输和功耗等因素。
在设计过程中，应根据电路的功能和复杂程度来选择适当的PCB层次结构，以及相应的PCB材料、线宽和线距等参数。
同时，还应合理安排电路元件的布局，在减少电路空间占用的同时，确保信号传输的稳定性和可靠性。
其次，在进行PCB电路板设计时，需要注意电磁兼容性（EMC）和抗干扰处理。
电子产品的正常工作需要避免或减少干扰源对电路的影响。
首先，应采用合适的屏蔽措施，例如使用屏蔽罩、地面平面和屏蔽层等技术，来减少外界电磁干扰对电路的影响。
通过合理设计和放置电容、电感和阻抗等元器件，可以有效地抑制电磁干扰。
此外，良好的接地和电源设计也是减少干扰的关键。
接地平面应具有足够的面积，以提供良好的接地效果；电源应稳定可靠，避免电源噪声对电路的影响。
在PCB电路板设计过程中，还应避免高频信号和低频信号之间的串扰，采取适当的隔离措施，例如通过增加间隙、使用电磁屏蔽材料等。
此外，合适的PCB布局也可以减少干扰的影响。
敏感的高频电路应尽量远离较高功率和较强磁场的电路，并采用短、直的连线来减少串扰。
此外，还可以采用差分信号传输和地面平面分离等技术，来提高信号的抗干扰能力。
最后，进行仿真和测试也是确保设计的关键。
通过使用仿真软件，可以对电路的性能和稳定性进行评估，同时也可以发现潜在的干扰问题。
在实际制造之前，对设计的PCB电路板进行全面的测试，以确保其满足设计要求和抗干扰能力。
总结起来，PCB电路板设计和抗干扰处理是电子产品开发过程中非常重要的环节。
良好的设计和抗干扰处理可以提高电路的性能和可靠性，减少电磁干扰的影响。
通过合理的布局、屏蔽措施和接地设计，以及仿真和测试的全面评估，可以确保设计和制造出优质的PCB电路板。
对于继电器控制电路抗干扰的一些建议继电器控制电路的稳定性和抗干扰能力对整个系统的正常运行起着至关重要的作用。
为了确保继电器控制电路的可靠性，下面给出一些建议来提高其抗干扰能力：1.电源滤波：确保电源电压稳定，避免电源电压的突变或波动对继电器控制电路的干扰。
可以使用电源滤波器来过滤电源中的噪声和干扰信号。
2.地线连接：正确连接系统的地线可以有效地抑制电磁干扰。
将地线设计成良好的导电路径，避免由于多个地线连接而导致对地的回路干扰。
3.继电器的选择：选择抗干扰能力强的继电器，例如具有屏蔽外壳或抗电磁辐射性能好的继电器。
这样可以有效地减少外界电磁干扰对继电器的影响。
4.使用绞线：在长距离传输信号时，使用绞线可以减少电磁干扰对传输信号的影响。
绞线能够产生相互抵消的磁场，从而减少对继电器电路的干扰。
5.使用滤波器：对于需要抗电磁干扰的继电器控制电路，可以使用滤波器来滤除高频噪声和电磁干扰信号。
常见的滤波器有RC滤波器和LC滤波器等。
6.屏蔽措施：在继电器控制电路中，可以使用屏蔽材料或屏蔽设备来阻挡外界电磁场的干扰。
例如，在继电器周围使用金属屏蔽壳可以有效地屏蔽掉外界电磁干扰。
7.布局优化：在设计继电器控制电路时，要合理布置电路板上的元器件，避免信号线与电源线、高功率线等相互干扰。
同时，合理配备距离较近的元器件，并减小各种干扰源之间的距离。
8.使用抑制器：对于常见的噪声和干扰源，可以在继电器控制电路中使用抑制器来提高抗干扰性能。
抑制器可以将干扰源的信号抑制到一个可接受的范围内。
9.引入隔离器：在一些特殊情况下，可以在继电器控制电路中引入隔离器，将控制信号和被控制的电路进行隔离，从而减少外界干扰对继电器的影响。
10.优化接地系统：合理设计和优化接地系统，确保接地电阻小且导电性良好。
同时，避免地线回路产生的环形回路干扰。
总之，通过合理的电路设计、优化布局、使用抗干扰的元器件和电缆以及良好的接地系统，可以有效提高继电器控制电路的抗干扰性能。
电路设计的注意事项在进行电路设计时，有一些重要的注意事项需要考虑。
以下是一些常见的注意事项：1. 了解电路所需功能：在开始设计电路之前，首先需要明确所需的电路功能。
这包括确定所需的输入和输出信号以及其他任何特定的要求。
这样可以确保电路设计符合实际需要，并且能够满足所需的性能指标。
2. 选择合适的元件：在设计电路时，选择合适的元件非常重要。
这包括电阻、电容、电感、晶体管、二极管等。
在选择元件时，需要考虑元件的电压和电流容限、频率响应等参数，以确保它们能够适应电路的工作条件。
3. 考虑功耗和效率：电路的功耗和效率是设计过程中需要考虑的重点。
高功耗电路会产生过多的热量，可能导致元件失效或损坏。
而低效率的电路则会浪费能源。
因此，在设计中需要尽量减小功耗并提高电路的效率。
4. 考虑电路的稳定性和可靠性：电路的稳定性和可靠性是设计过程中需要关注的另一个重要方面。
电路应该在各种工作条件下保持稳定，并具备抗干扰和抗干扰的能力。
此外，电路中的元件和连接应该经过充分的测试和验证，以确保它们可以可靠地工作。
5. 进行模拟和数字仿真：在实际构建电路之前，进行模拟和数字仿真是非常重要的。
通过使用仿真软件，可以验证电路的性能和功能，并进行必要的修改和优化。
这种方法可以帮助节省成本和时间，并确保电路能够正常工作。
6. 增加电路的灵活性和可扩展性：在设计电路时，应该尽量考虑电路的灵活性和可扩展性。
这样可以方便将来对电路进行修改和升级。
可以通过使用模块化设计、插座和可变电阻等方法来实现电路的灵活性和可扩展性。
7. 注意电路的布局和布线：电路的布局和布线对电路的性能和稳定性有很大影响。
在设计布局时，需要合理安排元件的位置，以防止干扰和电磁耦合。
在进行布线时，需要注意信号和电源之间的隔离，以避免互相干扰。
此外，还应该注意电路的散热和地线的引导。
8. 进行严格的测试和验证：在完成电路设计后，应该进行严格的测试和验证。
这可以帮助发现潜在的问题和错误，并进行必要的修正。
电路设计中可靠性和抗干扰能力提升的注意事项
本文从最基本、最常用的电子元器件和基本电路的着手，介绍电路设计时应该注意的一些问题，以提高所设计电路的可靠性和抗干扰能力。
一、基本元件
1，电阻
1）基本概念
我们都知道，I = U/R这个公式，也知道P = UI. 电阻是一种非储能元件，它直接将电能转换成热能，因此，如果电阻上消耗的功率过大，会导致其过热而烧毁。
2）基本参数
阻值，精度，功率。
使用时我们应该注意以下一些问题：
在数字电路中，大部分对电阻的阻值要求不是很高（如大量使用的上拉和下拉电阻），因此应该尽可能减少电阻的阻值的种类，以方便采购和生产。
只有在对精度要求特别高的场合，如电源及运放的反馈电阻，我们才选用高精度电阻（一般1%），大部分场合我们选用5%精度的电阻就可以了。
在流过比较大的电流的电路中，我们应该好好计算一下电阻消耗的功率，否则如果实际消耗的功率大于其额定功率会烧毁电阻。
2，电容
1）基本概念
我们应该知道几个基本的公式：
2）特性参数
容值，精度，耐压值，泄漏电流，频率特性。
在使用的时候，我们应该要注意以下一些问题：
耐压值：施加在电容上的电压如果高于其额定的所能承受的电压，将会导致电容击穿烧。
