管道系统的设计知识讲解

工业管道知识点总结工业管道是工业生产过程中的重要组成部分，用于输送各种液体、气体和固体颗粒。

在工业生产中，管道系统的设计、安装、运行和维护是至关重要的，以确保生产过程的顺利进行和生产设施的安全运行。

以下是工业管道知识点的总结：1. 管道系统的分类工业管道系统根据其用途和工作原理可以分为不同的类型。

一般来说，可以按照用途分为输送管道系统和排放管道系统；按照工作原理分为压力管道系统和非压力管道系统；按照管道材料分为金属管道系统和非金属管道系统等。

2. 管道系统的设计管道系统的设计是管道工程的重要环节，其涉及到管道布局、管道尺寸、材料选用、管道支架、管道绝缘、管道防腐等内容。

设计合理的管道系统可以确保管道工程的安全、可靠和经济。

3. 管道系统的安装管道系统的安装包括管道的吊装、支架的安装、管道的连接、管道的保温和防腐等工作。

在进行管道安装时，需要严格按照相关的规范和标准进行施工，保证管道系统的安全和稳定。

4. 管道系统的材料工业管道系统的材料选择非常重要，要考虑到管道输送介质的性质、温度、压力和腐蚀性等因素。

常用的管道材料包括碳钢、不锈钢、铸铁、铜、塑料等。

不同的管道材料具有不同的特性和适用范围。

5. 管道系统的运行工业管道系统的运行主要涉及到管道输送介质的控制、流量的调节、压力的监测等内容。

对管道系统的运行进行有效的监控和管理，可以保证生产过程的正常进行和系统的安全稳定。

6. 管道系统的维护管道系统的维护包括定期的检查、清洗、修复和更换等工作。

只有在管道系统得到良好的维护，才能确保其长期稳定的运行和使用寿命。

7. 管道系统的安全工业管道系统的安全是至关重要的，一旦发生泄漏或爆炸等意外事故，将会给人员和设施带来严重的危害。

因此，对管道系统的安全管理、事故预防和应急措施等工作需要给予足够的重视。

8. 管道系统的改造随着工业生产的发展和工艺的更新换代，管道系统有时需要进行改造和升级工作。

管道系统的改造包括改变管道的布局、增加新设备、更换旧设备等工作。

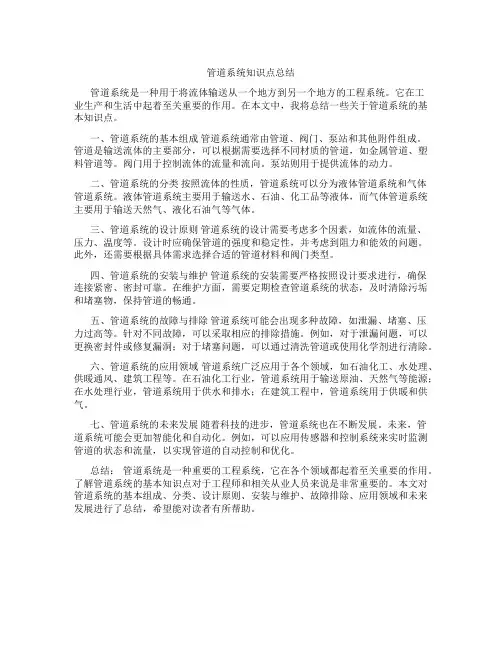

管道系统知识点总结管道系统是一种用于将流体输送从一个地方到另一个地方的工程系统。

它在工业生产和生活中起着至关重要的作用。

在本文中，我将总结一些关于管道系统的基本知识点。

一、管道系统的基本组成管道系统通常由管道、阀门、泵站和其他附件组成。

管道是输送流体的主要部分，可以根据需要选择不同材质的管道，如金属管道、塑料管道等。

阀门用于控制流体的流量和流向。

泵站则用于提供流体的动力。

二、管道系统的分类按照流体的性质，管道系统可以分为液体管道系统和气体管道系统。

液体管道系统主要用于输送水、石油、化工品等液体，而气体管道系统主要用于输送天然气、液化石油气等气体。

三、管道系统的设计原则管道系统的设计需要考虑多个因素，如流体的流量、压力、温度等。

设计时应确保管道的强度和稳定性，并考虑到阻力和能效的问题。

此外，还需要根据具体需求选择合适的管道材料和阀门类型。

四、管道系统的安装与维护管道系统的安装需要严格按照设计要求进行，确保连接紧密、密封可靠。

在维护方面，需要定期检查管道系统的状态，及时清除污垢和堵塞物，保持管道的畅通。

五、管道系统的故障与排除管道系统可能会出现多种故障，如泄漏、堵塞、压力过高等。

针对不同故障，可以采取相应的排除措施。

例如，对于泄漏问题，可以更换密封件或修复漏洞；对于堵塞问题，可以通过清洗管道或使用化学剂进行清除。

六、管道系统的应用领域管道系统广泛应用于各个领域，如石油化工、水处理、供暖通风、建筑工程等。

在石油化工行业，管道系统用于输送原油、天然气等能源；在水处理行业，管道系统用于供水和排水；在建筑工程中，管道系统用于供暖和供气。

七、管道系统的未来发展随着科技的进步，管道系统也在不断发展。

未来，管道系统可能会更加智能化和自动化。

例如，可以应用传感器和控制系统来实时监测管道的状态和流量，以实现管道的自动控制和优化。

总结：管道系统是一种重要的工程系统，它在各个领域都起着至关重要的作用。

了解管道系统的基本知识点对于工程师和相关从业人员来说是非常重要的。

工艺管道设计知识点工艺管道设计是工程领域中一项重要的任务。

它涉及到对流体传输、流程控制和设备连接等方面的规划和设计。

正确的工艺管道设计可以确保密封性、安全性和有效性，对于工程项目的运行和维护都至关重要。

下面，我们将介绍一些工艺管道设计的知识点。

1. 管道基础知识在进行工艺管道设计之前，我们需要了解一些基础知识。

首先是管道的种类，常见的管道包括金属管道（如钢管）、塑料管道、玻璃管道等。

其次是管道的尺寸和标准，这包括管道的内径、外径、壁厚等参数，以及符合国际或行业相关标准的要求。

2. 流体性质与流量计算在进行工艺管道设计时，需要了解流体的性质，包括流体的密度、黏度、温度、压力等参数。

这些参数将影响到管道的选择、尺寸和材料。

此外，还需要进行流量计算，以确定管道的尺寸和流速，确保流体的传输效率和稳定性。

3. 管道布局与支持设计管道的布局和支持设计是工艺管道设计中的关键步骤。

合理的管道布局可以最大程度地减少管道长度、最优化管道的走向，并确保管道与设备之间的连接紧密和顺畅。

同时，管道的支持设计要考虑到管道的重量和压力，确保管道的稳定性和安全性。

4. 材料选择与防腐蚀措施在进行工艺管道设计时，需要根据流体的性质和工艺要求选择合适的材料。

不同的材料在耐压性、耐腐蚀性和耐磨性等方面有所差异。

同时，还需要考虑防腐蚀措施，如使用防腐涂层、防腐包套等方式来延长管道的使用寿命。

5. 泵站与阀门设计在一些工艺管道系统中，需要考虑泵站和阀门的设计。

泵站用于增加流体的压力和流速，确保流体能够顺利地输送到目标位置。

而阀门则能够控制流体的流量、压力和方向，以适应不同的工艺要求。

6. 安全与环保考虑工艺管道设计必须要考虑到安全性和环保性。

例如，在设计中需要考虑到管道的紧急排放口、安全阀、泄漏检测装置等安全设备的设置，以应对紧急情况。

同时，还需要根据环保要求选择合适的材料和处理方式，以减少对环境的影响。

7. 管道维护与检修管道的维护和检修是工艺管道设计的后续工作。

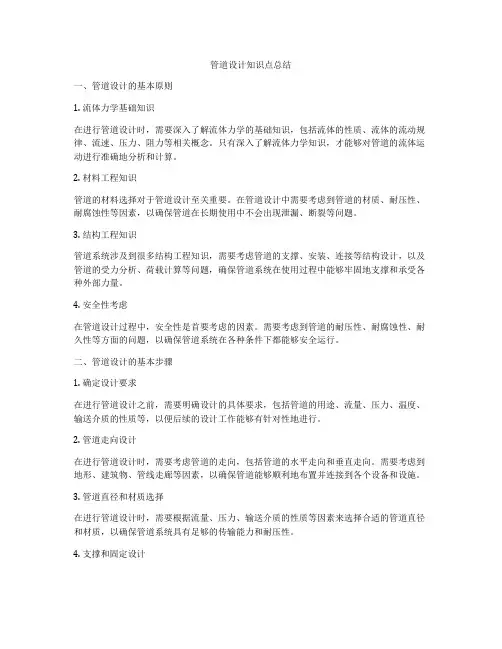

管道设计知识点总结一、管道设计的基本原则1. 流体力学基础知识在进行管道设计时，需要深入了解流体力学的基础知识，包括流体的性质、流体的流动规律、流速、压力、阻力等相关概念。

只有深入了解流体力学知识，才能够对管道的流体运动进行准确地分析和计算。

2. 材料工程知识管道的材料选择对于管道设计至关重要。

在管道设计中需要考虑到管道的材质、耐压性、耐腐蚀性等因素，以确保管道在长期使用中不会出现泄漏、断裂等问题。

3. 结构工程知识管道系统涉及到很多结构工程知识，需要考虑管道的支撑、安装、连接等结构设计，以及管道的受力分析、荷载计算等问题，确保管道系统在使用过程中能够牢固地支撑和承受各种外部力量。

4. 安全性考虑在管道设计过程中，安全性是首要考虑的因素。

需要考虑到管道的耐压性、耐腐蚀性、耐久性等方面的问题，以确保管道系统在各种条件下都能够安全运行。

二、管道设计的基本步骤1. 确定设计要求在进行管道设计之前，需要明确设计的具体要求，包括管道的用途、流量、压力、温度、输送介质的性质等，以便后续的设计工作能够有针对性地进行。

2. 管道走向设计在进行管道设计时，需要考虑管道的走向，包括管道的水平走向和垂直走向。

需要考虑到地形、建筑物、管线走廊等因素，以确保管道能够顺利地布置并连接到各个设备和设施。

3. 管道直径和材质选择在进行管道设计时，需要根据流量、压力、输送介质的性质等因素来选择合适的管道直径和材质，以确保管道系统具有足够的传输能力和耐压性。

4. 支撑和固定设计在管道设计中，需要考虑管道的支撑和固定问题，确保管道系统能够牢固地支撑和固定，不会出现位移或者振动等问题。

5. 连接和密封设计管道的连接和密封是管道设计中非常重要的一环。

需要考虑到管道的连接方式、接头的类型、密封的性能等问题，以确保管道系统能够牢固地连接并且不会出现泄漏的问题。

6. 安全评估在完成管道设计之后，需要进行安全评估，包括对管道系统的耐压性、耐腐蚀性、耐久性等进行评估，以确保管道系统在使用过程中能够安全运行。

管道设计知识点管道设计是指根据特定的工程需求，合理布置和设计管道系统的过程。

管道系统是连接设备和设施，输送液体、气体和固体颗粒等物质的重要组成部分。

为了确保管道系统运行正常且安全可靠，需要考虑一系列的知识点。

本文将介绍一些常见的管道设计知识点。

1. 材料选择管道材料的选择直接影响着系统的性能和寿命。

常见的管道材料有金属（如碳钢、不锈钢、铜）和非金属（如塑料、橡胶）。

在选择管道材料时，需要考虑介质的性质（如温度、压力、腐蚀性）、管道的运行环境（如室内、室外、地下）以及成本等因素。

2. 管道直径和压力损失计算管道直径的选择与压力损失密切相关。

为了保证流体在管道内的流动速度合适，需要考虑管道直径的选择。

另外，管道运输过程中会产生一定的摩擦阻力，导致压力损失。

因此，在设计过程中需要进行压力损失计算，以确定适当的管道尺寸。

3. 管道布局和支撑设计管道布局是指根据工程要求合理安排管道的走向和连接方式。

合理的管道布局可以提高系统的安全性和稳定性，减少压力损失和维护成本。

此外，管道还需要进行支撑设计，确保其能够承受外部力的作用，防止因受力不均而引起的变形和震动。

4. 泵站和阀门选型在一些长距离输送或需提升的管道系统中，通常需要设置泵站来提供足够的动力。

泵站的选型需要考虑流量、扬程等参数。

另外，阀门的选择也十分重要，不同的阀门类型适用于不同的介质和工况。

5. 管道保温和防腐在一些特殊条件下，管道系统需要进行保温和防腐处理。

保温可以减少能量损失和传热过程中的结露等问题，防腐则可以延长管道的使用寿命。

管道保温和防腐材料的选择要符合工程要求，并进行合理的安装。

6. 安全考虑在管道设计过程中，安全永远是首要考虑的因素。

需要合理规划通风、锁闭、排放和泄漏控制等装置，以应对可能的安全风险。

此外，管道系统还需要进行强度计算和应力分析，以确保管道在额定条件下不发生断裂或变形。

综上所述，管道设计涉及到多个方面的知识点，包括材料选择、管道尺寸计算、布局设计、设备选型、保温防腐以及安全考虑等。

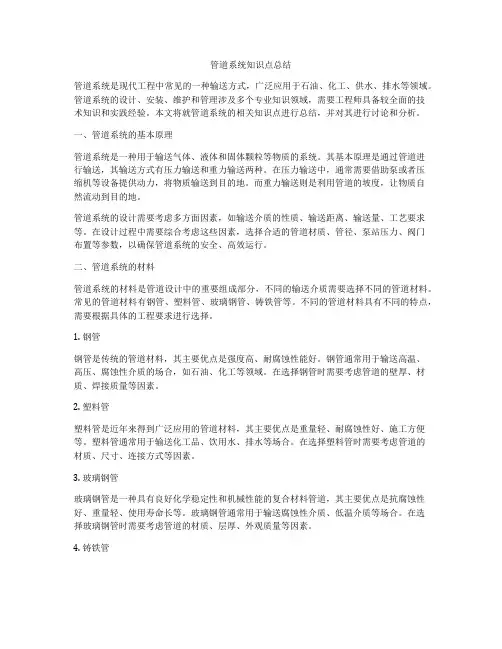

管道系统知识点总结管道系统是现代工程中常见的一种输送方式，广泛应用于石油、化工、供水、排水等领域。

管道系统的设计、安装、维护和管理涉及多个专业知识领域，需要工程师具备较全面的技术知识和实践经验。

本文将就管道系统的相关知识点进行总结，并对其进行讨论和分析。

一、管道系统的基本原理管道系统是一种用于输送气体、液体和固体颗粒等物质的系统。

其基本原理是通过管道进行输送，其输送方式有压力输送和重力输送两种。

在压力输送中，通常需要借助泵或者压缩机等设备提供动力，将物质输送到目的地。

而重力输送则是利用管道的坡度，让物质自然流动到目的地。

管道系统的设计需要考虑多方面因素，如输送介质的性质、输送距离、输送量、工艺要求等。

在设计过程中需要综合考虑这些因素，选择合适的管道材质、管径、泵站压力、阀门布置等参数，以确保管道系统的安全、高效运行。

二、管道系统的材料管道系统的材料是管道设计中的重要组成部分，不同的输送介质需要选择不同的管道材料。

常见的管道材料有钢管、塑料管、玻璃钢管、铸铁管等。

不同的管道材料具有不同的特点，需要根据具体的工程要求进行选择。

1. 钢管钢管是传统的管道材料，其主要优点是强度高、耐腐蚀性能好。

钢管通常用于输送高温、高压、腐蚀性介质的场合，如石油、化工等领域。

在选择钢管时需要考虑管道的壁厚、材质、焊接质量等因素。

2. 塑料管塑料管是近年来得到广泛应用的管道材料，其主要优点是重量轻、耐腐蚀性好、施工方便等。

塑料管通常用于输送化工品、饮用水、排水等场合。

在选择塑料管时需要考虑管道的材质、尺寸、连接方式等因素。

3. 玻璃钢管玻璃钢管是一种具有良好化学稳定性和机械性能的复合材料管道，其主要优点是抗腐蚀性好、重量轻、使用寿命长等。

玻璃钢管通常用于输送腐蚀性介质、低温介质等场合。

在选择玻璃钢管时需要考虑管道的材质、层厚、外观质量等因素。

4. 铸铁管铸铁管是一种用于输送供水、排水等介质的管道材料，其主要优点是强度高、耐腐蚀性好。

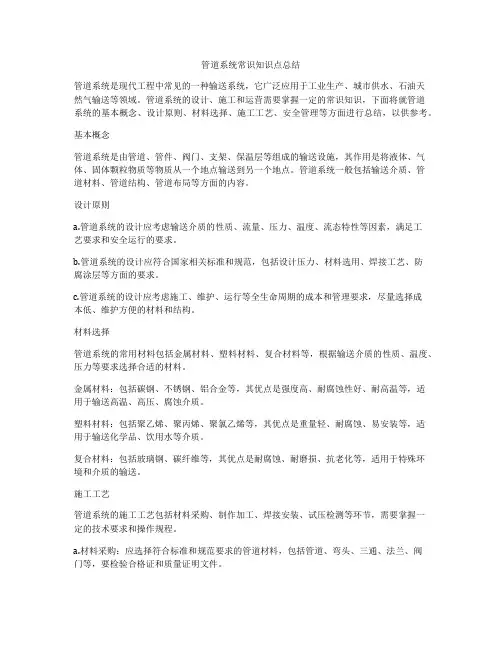

管道系统常识知识点总结管道系统是现代工程中常见的一种输送系统，它广泛应用于工业生产、城市供水、石油天然气输送等领域。

管道系统的设计、施工和运营需要掌握一定的常识知识，下面将就管道系统的基本概念、设计原则、材料选择、施工工艺、安全管理等方面进行总结，以供参考。

基本概念管道系统是由管道、管件、阀门、支架、保温层等组成的输送设施，其作用是将液体、气体、固体颗粒物质等物质从一个地点输送到另一个地点。

管道系统一般包括输送介质、管道材料、管道结构、管道布局等方面的内容。

设计原则a.管道系统的设计应考虑输送介质的性质、流量、压力、温度、流态特性等因素，满足工艺要求和安全运行的要求。

b.管道系统的设计应符合国家相关标准和规范，包括设计压力、材料选用、焊接工艺、防腐涂层等方面的要求。

c.管道系统的设计应考虑施工、维护、运行等全生命周期的成本和管理要求，尽量选择成本低、维护方便的材料和结构。

材料选择管道系统的常用材料包括金属材料、塑料材料、复合材料等，根据输送介质的性质、温度、压力等要求选择合适的材料。

金属材料：包括碳钢、不锈钢、铝合金等，其优点是强度高、耐腐蚀性好、耐高温等，适用于输送高温、高压、腐蚀介质。

塑料材料：包括聚乙烯、聚丙烯、聚氯乙烯等，其优点是重量轻、耐腐蚀、易安装等，适用于输送化学品、饮用水等介质。

复合材料：包括玻璃钢、碳纤维等，其优点是耐腐蚀、耐磨损、抗老化等，适用于特殊环境和介质的输送。

施工工艺管道系统的施工工艺包括材料采购、制作加工、焊接安装、试压检测等环节，需要掌握一定的技术要求和操作规程。

a.材料采购：应选择符合标准和规范要求的管道材料，包括管道、弯头、三通、法兰、阀门等，要检验合格证和质量证明文件。

b.制作加工：包括管道的切割、弯曲、焊接、翻边、封头制作等工序，要按照工艺要求和规范进行操作，确保管道质量和安全。

c.焊接安装：包括对焊接工艺的选择、焊口的准备、焊接过程的控制等，要做到焊缝均匀、牢固、无裂纹、气孔等质量缺陷。

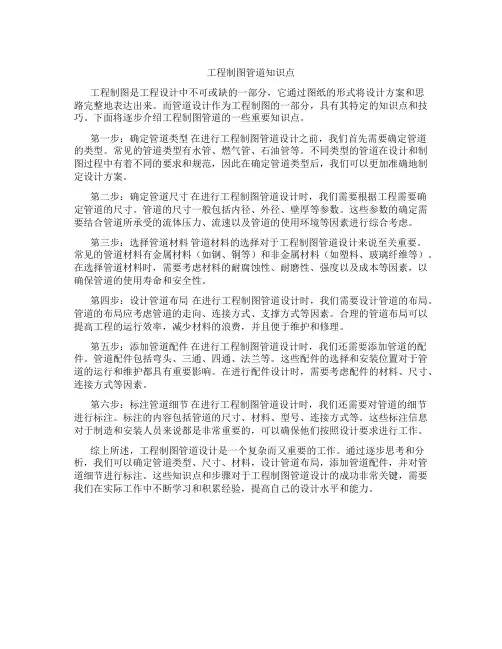

工程制图管道知识点工程制图是工程设计中不可或缺的一部分，它通过图纸的形式将设计方案和思路完整地表达出来。

而管道设计作为工程制图的一部分，具有其特定的知识点和技巧。

下面将逐步介绍工程制图管道的一些重要知识点。

第一步：确定管道类型在进行工程制图管道设计之前，我们首先需要确定管道的类型。

常见的管道类型有水管、燃气管、石油管等。

不同类型的管道在设计和制图过程中有着不同的要求和规范，因此在确定管道类型后，我们可以更加准确地制定设计方案。

第二步：确定管道尺寸在进行工程制图管道设计时，我们需要根据工程需要确定管道的尺寸。

管道的尺寸一般包括内径、外径、壁厚等参数。

这些参数的确定需要结合管道所承受的流体压力、流速以及管道的使用环境等因素进行综合考虑。

第三步：选择管道材料管道材料的选择对于工程制图管道设计来说至关重要。

常见的管道材料有金属材料（如钢、铜等）和非金属材料（如塑料、玻璃纤维等）。

在选择管道材料时，需要考虑材料的耐腐蚀性、耐磨性、强度以及成本等因素，以确保管道的使用寿命和安全性。

第四步：设计管道布局在进行工程制图管道设计时，我们需要设计管道的布局。

管道的布局应考虑管道的走向、连接方式、支撑方式等因素。

合理的管道布局可以提高工程的运行效率，减少材料的浪费，并且便于维护和修理。

第五步：添加管道配件在进行工程制图管道设计时，我们还需要添加管道的配件。

管道配件包括弯头、三通、四通、法兰等。

这些配件的选择和安装位置对于管道的运行和维护都具有重要影响。

在进行配件设计时，需要考虑配件的材料、尺寸、连接方式等因素。

第六步：标注管道细节在进行工程制图管道设计时，我们还需要对管道的细节进行标注。

标注的内容包括管道的尺寸、材料、型号、连接方式等。

这些标注信息对于制造和安装人员来说都是非常重要的，可以确保他们按照设计要求进行工作。

综上所述，工程制图管道设计是一个复杂而又重要的工作。

通过逐步思考和分析，我们可以确定管道类型、尺寸、材料，设计管道布局，添加管道配件，并对管道细节进行标注。

水管管路知识点总结一、管路的基本概念1. 管路的定义管路是指用于输送液体或气体的管道系统，通常包括管道、阀门、管件、管架及支吊架等组成。

管路系统种类繁多，根据用途的不同可分为给水管路、排水管路、工业管路等。

2. 管路的分类根据介质的不同，管路可以分为水管、气管、油管等；根据用途的不同，管路可以分为给水管路、排水管路、暖通管路等；根据材质的不同，管路可以分为金属管路、塑料管路等。

3. 管路的基本元素管路的基本元素包括管道、阀门、管件、管架及支吊架等。

二、管路系统的设计1. 管路系统的设计原则（1）安全性管路系统设计时首要考虑的是安全性，包括管路系统的可靠性、稳定性和安全防护措施等。

（2）经济性设计管路系统时需要考虑成本效益问题，尽可能降低建设和维护成本。

（3）实用性管路系统的设计需要考虑使用和维护的便利性，尽可能简化管路系统结构，提高使用效率。

2. 管路系统的设计步骤（1）确定管路系统的用途和流量要求（2）选择合适的管材和管件（3）制定管路系统的布局和管路走向（4）确定管道的尺寸和安装方式（5）设计阀门和管件的安装位置（6）制定管路系统的支吊架方案（7）绘制管路系统的施工图三、管路系统的安装1. 管路系统的施工准备（1）材料准备（2）人员配备（3）施工方案制定2. 管路系统的安装工艺（1）管道的开挖和敷设（2）管道的连接和固定（3）阀门和管件的安装（4）管路系统的试压和验收3. 管路系统的安装注意事项（1）严格按照设计要求进行施工（2）施工现场要保持清洁整洁（3）安全生产意识要到位（4）施工过程要有序进行，并及时记录施工过程中的关键信息四、管路系统的运行和维护1. 管路系统的运行（1）管路系统的试运行（2）管路系统的调试2. 管路系统的维护（1）定期检查管路系统的运行情况（2）清洁管路系统的内壁（3）定期更换易损件（4）处理管路系统的故障和事故3. 管路系统的维护注意事项（1）进行规范的维护计划（2）及时清除管路系统堵塞物（3）加强对管路系统的监测与检测五、管路系统的安全管理1. 管路系统的安全隐患（1）管道材质的质量问题（2）管道连接处的漏水问题（3）管道老化和腐蚀问题（4）管路系统的故障和事故问题2. 管路系统的安全预防（1）加强对管路系统的质量监督（2）加强对管道连接处的质量把控（3）加强对管道材质的选择和检测（4）建立管路系统的安全管理制度六、管路系统的改造与扩建1. 管路系统的改造（1）确定改造的目的和范围（2）制定管路系统的改造方案（3）进行管路系统的改造工程2. 管路系统的扩建（1）确定管路系统的扩建用途和需求（2）进行扩建前的设计和规划（3）进行管路系统的扩建工程七、管路系统的节能与环保1. 管路系统的节能（1）合理选择管道材质（2）合理设计管道布局（3）合理使用管道阀门和管件（4）加强对管路系统的维护2. 管路系统的环保（1）遵循管路系统的环保法规（2）使用环保材质进行管道施工（3）对管路系统的废弃物进行合理处置八、总结管路系统作为现代工业和生活中不可或缺的基础设施，扮演着非常重要的角色。

设计说明三、管道系统：1、给水系统：1）本工程设两种室外给水系统。

（1）公建生活用水与绿化用水合用管道系统公建生活用水量：35L/S绿化用水：15L/S。

（2）室外消防系统：20L/S2）本工程从南侧城市自来水管分别接入 DN100，DN62 给水引入管各一根。

3）引入管进入红线后，分别设 2 个总水表，其中一个水表为公建用，另一个为消防用。

4）城市自来水压力为 0.18MPQ。

2、消防给水设施：在本工程消防绷带水管道上，共设有地上式消火栓 1 套。

3、污水管道：1）本工程采用生活污水与雨水分流制管道系统，与城市排水系统相一致。

2）本工程共设二座化粪池，对生活粪便污水进行简单处理后排入城市污水管道。

4、雨水管道：1）本工程园林道路的雨水采用地面径流方式排入草地。

2）道路及广场设雨水口，收集雨水，排入雨水管道。

3）本工程设一个雨水排出管，从本工程南侧排入在市雨水管道。

二、施工说明（一）管材及接口：1、室外给水管 DN＜75mm，采用塑钢管；DN≥75mm，采用球墨铸铁给水管，管内壁衬水泥砂浆，承口橡胶密封圈接口。

管道公称压力为 1.0MPQ。

2、二次加压给水管采用热镀锌无缝钢管，沟槽式法兰连接。

管道工作压力为 1.6MPQ。

3、室外污水、雨水管采用 UPVC 加筋管，“0”型橡胶圈接口。

采用180°砂石垫层基础。

室内排水管采用 UPVC 管。

4、建筑物排出管至室外第一个检查井采用承插式抗震排水铸铁管，水泥捻口。

5、阀门：DN≤50mm 时采用铜截止阀，DN＞50mm 时，给水管和消防水管采用闸阀或双向式碟阀，工程压力为 1.0MPQ。

（二）管道敷设：1、各种管道在施工前，应对城市接管点的阀门井，污水检查井和雨水检查井的标高和管径进行实测复测。

如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。

1）给水管在绿化带下覆土厚度大于 700mm；在车行道下覆土厚度大于 1000mm。

结构设计知识：管道工程结构的设计与应用管道工程是现代工业生产的重要组成部分，在各行各业都有广泛应用。

在设计管道工程时，管道的结构设计尤为重要，因为管道不仅要承受流体的压力、温度和腐蚀等作用，还要承受外部环境的影响，如地震、风、雨等。

本篇文章将介绍管道工程结构设计的基本知识与应用。

一、管道的结构设计基本原则1、管道的尺寸和材料必须符合国家《给水排水工程设计规范》的规定。

在管道的材料选择时要考虑周围环境的腐蚀性、温度、压力等因素。

2、管道在设计时要满足其运行过程中安全、稳定、耐用的要求。

对于各类管道，包括给水、燃气、油品、化工等，管道选型、安装、使用环境、维护保养等因素都要考虑在内。

3、管道的结构设计必须保证使用寿命长，减少破坏或磨损的发生。

可采用合理的材料和结构设计方法进行保护和优化设计，避免因其它因素引起的影响。

4、在管道的结构设计时还要考虑从管道系统中提取水力能量的问题，防止管道爆炸，更好地保护使用者和其他相关利益。

二、管道的应用1、给水工程在建筑工程中，给水系统是重要的生活供水系统，其结构设计要求水质清洁、安全、节水、高效，并配合供水设备的智能化和节能化。

现在一般采用PVC或PE管道作为主管道，以达到经济、实用、实用性强的效果。

2、排水工程与给水工程一样，排水工程也是现代建筑的重要组成部分，其结构设计要求排水能力强、坡度合理、不堵塞等。

其主要材料为PVC、PP、UPVC等管道，其尺寸、选型、安装的规定也必须符合国家标准。

3、煤气管道煤气管道是安全生产中的关键部分，其材料选择、管道尺寸和结构设计的规定都必须符合国家标准。

并且要求管道牢固，耐压能力强，还要避免管道磨损和腐蚀等情况。

4、化工管道在化工生产中，管道运输化工品也是必要的，然而其运输液体的要求更加严格，需要物理、化学稳定性高、不易走私等材料。

在结构设计方面，还需要考虑对延长使用寿命的方式和提高管道运输安全性的措施。

三、管道的维护保养管道的维护保养是很重要的，由于管道生产周期较长，在运输中可能会发生一些意外，如挖掘和安装过程中可能会造成管道内部的磨损和破裂。

管道布置设计知识点总结管道布置设计是指在工业设施中，对管道进行合理、安全、高效布置的设计过程。

管道布置设计的质量直接关系到工业设施的运行效率、安全性和经济性，因此具有重要的意义。

在进行管道布置设计时，需要充分考虑到工艺流程、设备布置、工作环境、安全标准等多个因素，进行综合分析和设计。

下面将从管道布置设计的基本原则、常见布置方案、布置设计的注意事项等几个方面对相关知识点进行总结。

一、管道布置设计的基本原则1、安全性原则管道布置设计的首要原则是保证设施的安全性。

在进行管道布置设计时，需要考虑到管道系统的安全运行、防止火灾和爆炸、避免物料泄漏等问题。

合理的管道布置设计能够减小一些潜在的安全风险，从而提高设施的安全性。

2、易于维护原则管道布置设计要考虑到设备的维护和维修。

布置的管道应该方便维修人员进行维护操作，减少维护时间、提高维护效率。

同时，管道布置要注意避免一些维护死角和障碍物，以便维护人员的安全。

3、节约空间原则合理的管道布置设计能够节约设施的占地面积，提高生产效率。

通过合理布局、有效利用空间，能够在保证工艺流程的同时，使得设备的布置更加紧凑，从而降低成本并提高效率。

4、易于操作原则管道布置设计要考虑到操作人员的操作方便性。

布置的管道应当使得操作人员能够便捷地对设备进行操作、监控和维修。

此外，还需要考虑到人员通行的便捷和安全。

5、易于清洁原则管道布置设计要注意方便清洁。

管道布置应当避免死角，易清洗清扫，以减少管道内部积存的杂质，保证产品的卫生安全。

二、常见管道布置方案1、直线布置直线布置是指将管道沿着直线方向进行布置，这种布置方式适合于较为简单的工艺流程。

直线布置使得管道的走向简单明了，维护和清洁方便，操作人员也易于理解和掌控。

但是直线布置也存在一些缺陷，例如占地面积较大、管道长度较长等问题。

2、分层布置分层布置是指将管道系统按照不同层次进行布置，这种布置方式适合于对设备占地面积较小的工艺流程。

通过分层布置能够有效节约空间，提高生产效率。

管道设计知识点总结在工程建设中，管道设计是一个非常重要的环节，涉及到输送介质的安全性、流量控制、压力损失等多个方面。

本文将对管道设计的相关知识进行总结，包括管道的基本参数、流体力学原理、管道材料选择以及设计中的常见问题等方面。

一、管道的基本参数1. 内径和壁厚：管道的内径是指管道内部的直径，通常用毫米或英寸表示。

壁厚指的是管壁的厚度，根据工艺要求和介质特性进行选择。

2. 长度：管道的长度是指管道的总长度，包括直线段和弯曲段等。

3. 材料：管道可以采用金属材料（如碳钢、不锈钢、铜等）或非金属材料（如PVC、PE、玻璃钢等）进行制造，选择材料需要考虑介质的性质以及工艺要求。

4. 连接方式：常见的管道连接方式有焊接、螺纹连接、法兰连接等，选择连接方式需要根据压力、温度和介质进行合理的选择。

二、流体力学原理1. 流量计算：流体在管道内的流速和流量可以通过流量计进行测量，根据流体力学原理，流量与管道截面积和流速有关。

常见的流量计有浮子流量计、涡街流量计等。

2. 压力损失计算：流体在管道中会产生压力损失，其大小与管道长度、管道材料、流速、流体性质等因素有关。

通过斯特雷克公式等方法，可以计算出管道中的压力损失。

3. 管道支撑：根据流体力学原理和结构力学原理，对管道进行合理的支撑和固定，以保证管道的稳定性和安全性。

三、管道材料选择1. 强度和耐腐蚀性：根据管道所处的工作环境和介质特性，选择具有足够强度和耐腐蚀性的材料，以确保管道的使用寿命和安全性。

2. 温度影响：不同材料的耐温范围不同，对于高温或低温介质的输送，需要选择适合的材料。

3. 经济性：在满足工艺要求的前提下，尽量选择材料成本较低的管道材料。

四、设计中的常见问题及解决方法1. 泄漏问题：在管道设计中，泄漏是一个非常严重的问题，需要合理选择管道连接方式、密封材料，增加防护措施，避免泄漏事故的发生。

2. 压力控制：对于涉及高压输送的管道，需要进行合理的压力控制，防止管道爆裂或泄漏。

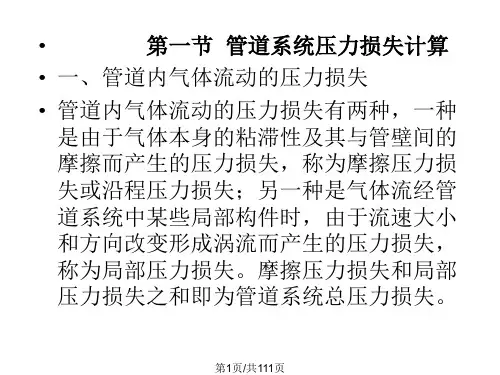

第十章 管道系统的设计第一节 管道系统压力损失计算一 管道内气体流动的压力损失包括两种：a 摩擦压力损失或沿程压力损失：由于气体本身的粘滞性及其与管壁间的摩擦而产生的压力损失b 局部压力损失：气体流经管道系统中某些局部构件时，由于流速大小和方向改变形成涡流而产生的压力损失总压力损失=沿程压力损失＋局部压力损失1．沿程压力损失ΔP lm s L lR v R l P ==∆242ρλ其中 242v R R s m ρλ=式中 R m —单位长度管道的摩擦压力损失，简称比压损(或比摩阻)，Pa ／m ；l —直管段长度，m ；入——摩擦压损系数；v ——管道内气体的平均流速；m ／s ；ρ——管道内气体的密度，kg/m 3；Rs ——管道的水力半径，m ．它是指流体流径直管段时，流体的断面积A(m2)与润湿周边x(m)之比，即Rs=A/x (m)（1）圆形管道（流体为气体）Rs=nd 2／4／d=d ／4R m =入/d*pv 2/2 (Pa ／m)（2）矩形管道：①流速当量直径计算法：假设：矩形管道和某圆形管道的压损系数相等，即入圆=入矩；圆形管道的流速与矩形管道的流速亦相等，即v 圆=v 矩；当圆形管道比压损与矩形管道比压损相等时，则该圆形管道的直径就称为此矩形管道的流速当量直径，以dv 表示由dv 值，再由dv 和矩形管道内的实际流速去查圆形管道的比压损计算表，得到的R m 值或入／d 值即可作为矩形管道的R m 或入／d 值②用“计算表”直接计算：上述的“计算表”已经考虑到了矩形风管和圆形风管的差异，并已在相应表中作了变换。

使用时，可根据已知的流量和选取的流速在“计算表”中直接查出需要设计的管道尺寸和RL 值。

2．局部压力损失ΔP m气体流经管道系统中的异形管件(如阀门、弯头、三通等)时，由于流动情况发生骤然变化，所产生的能量损失称为局部压力损失。

局部压力损失在管道系统的总压力损失中占有很大比重。

第五章管道系统设计一、空调管路系统的设计原则空调管路系统设计主要原则如下：1．空调管路系统应具备足够的输送能力，例如，在中央空调系统中通过水系统来确保渡过每台空调机组或风机盘管空调器的循环水量达到设计流量，以确保机组的正常运行；又如，在蒸汽型吸收式冷水机组中通过蒸汽系统来确保吸收式冷水机组所需要的热能动力。

2．合理布置管道：管道的布置要尽可能地选用同程式系统，虽然初投资略有增加，但易于保持环路的水力稳定性；若采用异程系统时，设计中应注意各支管间的压力平衡问题。

3．确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。

众所周知，管径大则投资多，但流动阻力小，循环水泵的耗电量就小，使运行费用降低，因此，应当确定一种能使投资和运行费用之和为最低的管径。

同时，设计中要杜绝大流量小温差问题，这是管路系统设计的经济原则。

4．在设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，使空调水系统在实际运行中有良好的水力工况和热力工况。

5．空调管路系统应满足中央空调部分负荷运行时的调节要求；6．空调管路系统设计中要尽可能多地采用节能技术措施；7．管路系统选用的管材、配件要符合有关的规范要求；8．管路系统设计中要注意便于维修管理，操作、调节方便。

9．应注意问题（1）放气排污。

在水系统的顶点要设排气阀或排气管，防止形成气塞；在主立管的最下端(根部)要有排除污物的支管并带阀门；在所有的低点应设泄水管。

（2）热胀、冷缩。

对于长度超过40m的直管段，必须装伸缩器。

在重要设备与重要的控制阀前应装水过滤器。

（3）对于并联工作的冷却塔，一定要安装平衡管。

（4）注意管网的布局，尽量使系统先天平衡。

实在从计算上、设计上都平衡不了的，适当采用平衡阀。

（5）要注意计算管道推力。

选好固定点，做好固定支架。

特别是大管道水温高时更得注意。

（6）所有的控制阀门均应装在风机盘管冷冻水的回水管上。

（7）注意坡度、坡向、保温防冻二、管路系统的管材管路系统的管材的选择可参照下表选用：公称直径 DN/鰳介质参数可选用管材温度/_C 压力MPa 150 200 200 1.0或1.0 普通水煤气钢管(YB 234-63)或无缝钢管(YB 231-70);无缝钢管(YB 231-70) 200~二、管路系统的管材管路系统的管材的选择可参照下表选用：三、供回水总管上的旁通阀与压差旁通阀的选择在变水量水系统中，为了保证流经冷水机组中蒸发器的冷冻水流量恒定，在多台冷水机组的供回水总管上设一条旁通管。
