数码相机的基本构造

相机构造及类型相机是一种用来记录光线照射的装置，通过感光材料或者电子器件将光线转化成图像。

相机的构造以及类型是拍摄者选择相机时需要考虑的重要因素。

本文将介绍相机的构造以及不同类型的相机，帮助读者更好地了解相机的工作原理和选择适合自己的相机类型。

一、相机的构造1. 镜头系统相机的镜头系统是相机的核心部分，决定着相机成像的质量。

镜头系统由凸透镜、凸反射镜、聚焦机构、光圈控制和变焦机构等组成。

不同的镜头系统可以实现不同的焦距、光圈和景深等参数调节，从而满足不同拍摄需求。

2. 快门系统快门系统用于控制感光材料或者图像传感器曝光的时间。

快门系统包括机械快门和电子快门两种类型。

机械快门通过机械装置控制快门的开合时间，而电子快门则利用电子信号控制图像传感器的曝光时间。

不同快门系统有不同的曝光灵敏度和响应速度，可以满足不同拍摄条件下的曝光需求。

3. 感光材料或者图像传感器感光材料或者图像传感器是相机的重要组成部分，用于接受并记录光线的信息。

感光材料主要包括胶片和感光底片，而图像传感器则由光敏元件和信号处理电路组成。

感光材料或者图像传感器的质量决定了相机成像的细节和噪点水平。

4. 反光镜反光镜是单反相机的重要组成部分，用于实现光线的折射和反射。

反光镜通过光学透镜将光线从镜头引导到取景器，同时在拍摄时翻转，使光线通过反光板进入感光材料或者图像传感器。

反光镜的设计和质量影响着相机取景器的亮度和清晰度。

5. 取景器取景器是相机用来预览拍摄图像的窗口，有光学取景器和电子取景器两种类型。

光学取景器通过镜头和透镜系统实现拍摄场景的实时预览，而电子取景器则通过图像传感器和LCD屏幕实现图像的实时显示。

不同的取景器类型提供了不同的取景方式和操作体验。

二、相机的类型1. 数码相机数码相机是利用电子器件和图像传感器记录光线信息的相机。

数码相机可以将光线信号转换成数字信号，并通过存储卡保存图像。

数码相机具有轻便、方便、实时预览等优点，适合大众用户和日常拍摄需求。

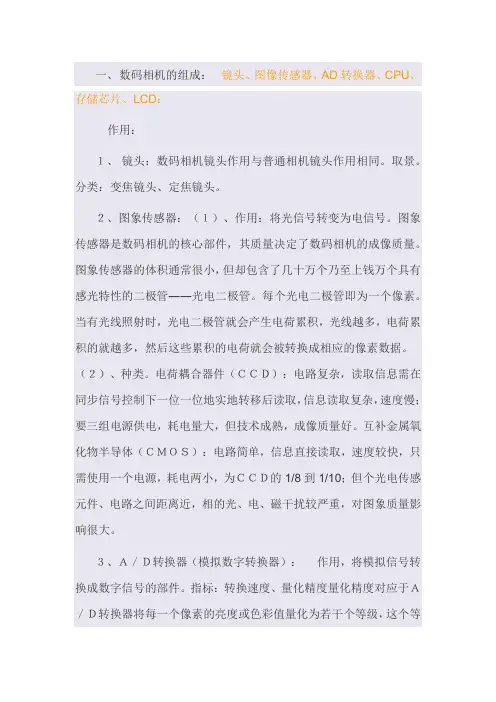

一、数码相机的组成：镜头、图像传感器、AD转换器、CPU、存储芯片、LCD：作用：１、镜头：数码相机镜头作用与普通相机镜头作用相同。

取景。

分类：变焦镜头、定焦镜头。

２、图象传感器：（１）、作用：将光信号转变为电信号。

图象传感器是数码相机的核心部件，其质量决定了数码相机的成像质量。

图象传感器的体积通常很小，但却包含了几十万个乃至上钱万个具有感光特性的二极管――光电二极管。

每个光电二极管即为一个像素。

当有光线照射时，光电二极管就会产生电荷累积，光线越多，电荷累积的就越多，然后这些累积的电荷就会被转换成相应的像素数据。

（２）、种类。

电荷耦合器件（ＣＣＤ）：电路复杂，读取信息需在同步信号控制下一位一位地实地转移后读取，信息读取复杂，速度慢；要三组电源供电，耗电量大，但技术成熟，成像质量好。

互补金属氧化物半导体（ＣＭＯＳ）：电路简单，信息直接读取，速度较快，只需使用一个电源，耗电两小，为ＣＣＤ的1/8到1/10；但个光电传感元件、电路之间距离近，相的光、电、磁干扰较严重，对图象质量影响很大。

３、Ａ／Ｄ转换器（模拟数字转换器）：作用，将模拟信号转换成数字信号的部件。

指标：转换速度、量化精度量化精度对应于Ａ／Ｄ转换器将每一个像素的亮度或色彩值量化为若干个等级，这个等级就是数码相机的色彩深度。

对于具有数字化接口的图象传感器（如ＣＭＯＳ），则不需Ａ／Ｄ转换器。

４、ＭＰＵ（微处理器）作用：通过对图象传感器的感光强弱程度进行分析，调节光圈和快门。

系统结构：一般数码相机采用的微处理器模块的结构如图2所示,包括图象传感器数据处理DSP、ＳＲＡＭ控制器，显示控制器、ＪＰＥＧ编码器、ＵＢＳ等接口、运算处理单音频接口（非通用模块）和图象传感器时钟生成器等功能模块。

５、存储设备作用：用于保存数字图象数据。

种类：内置存储器：为芯片，用于临时存储图象。

移动存储器：ＳＤ卡、ＭＤ卡、软盘、ＣＤ、记忆棒等。

６、ＬＣＤ（液晶显示屏）作用：电子取景器、图片显示。

数码相机的结构部件一、相机的正面数码单反相机的构造源于胶片单反相机，通过镜头收集光线进行成像。

这一原理是相同的。

但接受光线进行成像的过程，则由原来的胶片化学感光转变为光电感光技术。

数码单反相机的内部由机械部分和电子部分共同构成，是制作非常精密“机电一体化”设备。

数码相机内部结构由主机板、影像处理器、反光板、快门单元、图像感应器、五棱镜、光圈单元、自动对焦系统等几个部分组成。

1、主机板。

相机主机板一般为多边形电路板。

上面安装了组成数码相机的的主要电路系统主要用于搭载各种电子元件。

不同功能的电子器件用光电原件连接在一起，实现数据的快速传递。

2、影像处理器。

影像处理器是集成在相机主机板的一个大型的集成电路芯片，用于对图像感应器接收到的信号进行计算。

并将其转换为人眼可见的图像数据。

是进行图像处理的部分。

并根据相机的指令对图像进行多种加工处理。

完成数码图像的压缩、显示和存储。

3、反光板。

该部件将从镜头入射的光线反射至取景器，为摄影师取景提供方便。

反光镜上下可动，在拍摄前一瞬间将反光板抬升。

当然，反光板属于单反相机特有的部件。

比如、普通数码相机和微单、单电等数码相机没有反光板系统。

4、快门单元。

快门单元安装在图像感应器的前端，拦截从镜头射入的光线，通过开关的时间长短调整图像感应器的受光量，位于反光镜的后方，在快门释放前反光板将提升。

快门在反光板提升的同时会打开。

快门有机械快门和电子快门的区别。

数码单反相机大多使用机械结构的快门。

依靠电力驱动开或关闭快门叶片。

每当拍摄者按下快们按钮，相机都会发出清脆的快门闭合声音。

而小型数码相机和手机等，都采用电子快门。

利用给图像感应器通电断电的方式来控制曝光时间。

没有相应的物理装置。

快门闭合声音也可以关闭或者取消的。

5、图像感应器。

图像感应器，又叫感光元件，由半导体集成的电子元件构成。

取代了传统底片。

把收集到的光线在图像感应器内转换为电子信号，是数码单反相机最为核心的部件。

相机入门相关知识点总结相机是用来捕捉光线、记录影像的工具，通过摄影人的构图、光线、对焦等操作，可以实现记录美丽瞬间的目的。

相机主要分为数码相机和单反相机两大类别，其中数码相机适合初学者和普通用户使用，而单反相机则更适合专业摄影师和摄影爱好者使用。

一、相机的基本构造（一）相机的结构相机通常由镜头、快门、成像传感器和取景器构成。

镜头负责调节光线的进入和成像，快门负责控制光线的进入时间，成像传感器负责将光线转化为图像信息，取景器用于观察和取景。

（二）镜头镜头是相机的重要组成部分，是用来调节光线的进入和成像，根据焦距的不同，镜头可以分为定焦镜头和变焦镜头，根据光圈的不同，镜头可以分为大光圈镜头和小光圈镜头，镜头的选择要根据拍摄对象和场景来确定。

（三）快门快门是用来控制光线进入时间的装置，快门的作用是控制曝光时间，对于运动的拍摄对象，快门速度较快能够冻结画面，而对于静态的拍摄对象，快门速度较慢则能够捕捉到更多的细节。

（四）成像传感器成像传感器是将光线转化为图像信息的装置，成像传感器的大小决定了影像的画质，通常分为全画幅和APS-C画幅两种类型。

（五）取景器取景器用于观察和取景，分为光学取景器和电子取景器两种类型，光学取景器直接通过镜头观察场景，电子取景器则通过显示器观察场景。

二、相机的基本操作（一）光圈光圈是控制镜头光圈大小的装置，光圈大小决定了镜头进入的光线量，光圈大小用F数表示，F数越小，光圈越大，进入的光线量越多。

（二）快门速度快门速度是控制快门打开时间的装置，快门速度越快，进入的光线量越少，曝光时间越短，快门速度越慢，进入的光线量越多，曝光时间越长。

（三）ISOISO是表示感光度的数值，ISO数值越高，相机对光线的敏感度越高，能够在较暗的环境中获得更好的曝光效果，但也容易产生噪点。

（四）白平衡白平衡是用来调节相机对不同光源的适应性，不同光源下的色温有所不同，通过调节白平衡可以获得准确的色彩效果。

（五）曝光补偿曝光补偿是用来调节相机的曝光量，对于暗光环境下的拍摄对象可以进行正曝光补偿，而对于明亮环境下的拍摄对象可以进行负曝光补偿。

数码相机的原理和构造数码相机的原理和构造引言数码相机是现代摄影技术的重要突破，既可以方便地拍摄瞬时的照片，又能随时回放和分享图片。

本文将重点介绍数码相机的原理和构造，帮助读者更好地了解数码相机的工作方式和技术原理。

一、数码相机的工作原理数码相机的工作原理可以简单分为三个步骤：光学成像、图像传感、数字信号处理。

1. 光学成像数码相机通过镜头将光线聚焦在感光元件上，实现光学成像。

镜头是数码相机最关键的组件之一，负责将光线折射和聚焦在传感器上。

镜头的质量和性能直接影响到照片的清晰度和色彩还原度。

2. 图像传感数码相机使用的感光元件主要有两种，一种是CCD（Charge-Coupled Device）传感器，另一种是CMOS （Complementary Metal-Oxide-Semiconductor）传感器。

CCD传感器受到光线照射时，会产生一个电荷，该电荷与光线强度成正比。

CMOS传感器则是通过每个感光元件独立产生电荷来记录光线信息。

这些感光元件将光线信息转化为电信号，并传送给下一步骤的数字信号处理。

3. 数字信号处理数字信号处理的过程包括信号的放大、滤波、校正和编码等。

经过AD转换，模拟信号被转换成数字信号。

通过处理器进行数据处理和图像压缩，将原始图像信号转化为数字图像文件。

此外，数码相机还可以进行自动曝光控制、白平衡和对焦等功能的处理。

二、数码相机的构造数码相机主要由以下几个部分组成：镜头、感光元件、图像处理器、闪光灯、LCD屏幕和存储媒介等。

1. 镜头镜头是数码相机的核心部件之一。

数码相机的镜头通常由多个透镜组成，其中至少有一个透镜是可移动的，用于对焦。

通过改变透镜组的位置和形态，镜头能够调整成像的距离和大小。

高质量的镜头能够提供更好的成像质量。

2. 感光元件数码相机使用CCD或CMOS传感器来接收光线转换成的电信号。

传感器的大小会直接影响到数码相机的成像质量和低光照条件下的性能。

较大的传感器通常能够提供更高的分辨率和更低的噪点水平。

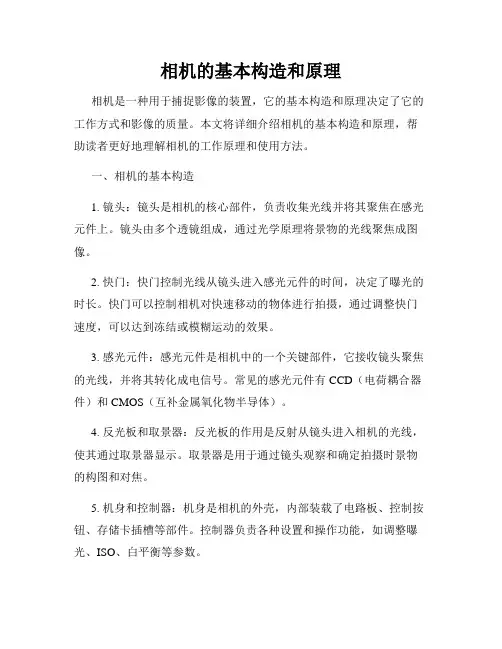

相机的基本构造和原理相机是一种用于捕捉影像的装置，它的基本构造和原理决定了它的工作方式和影像的质量。

本文将详细介绍相机的基本构造和原理，帮助读者更好地理解相机的工作原理和使用方法。

一、相机的基本构造1. 镜头：镜头是相机的核心部件，负责收集光线并将其聚焦在感光元件上。

镜头由多个透镜组成，通过光学原理将景物的光线聚焦成图像。

2. 快门：快门控制光线从镜头进入感光元件的时间，决定了曝光的时长。

快门可以控制相机对快速移动的物体进行拍摄，通过调整快门速度，可以达到冻结或模糊运动的效果。

3. 感光元件：感光元件是相机中的一个关键部件，它接收镜头聚焦的光线，并将其转化成电信号。

常见的感光元件有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

4. 反光板和取景器：反光板的作用是反射从镜头进入相机的光线，使其通过取景器显示。

取景器是用于通过镜头观察和确定拍摄时景物的构图和对焦。

5. 机身和控制器：机身是相机的外壳，内部装载了电路板、控制按钮、存储卡插槽等部件。

控制器负责各种设置和操作功能，如调整曝光、ISO、白平衡等参数。

二、相机的工作原理1. 光学原理：当光线进入镜头时，透过透镜系统的折射和聚焦，形成一个倒立的实像。

这个实像被反射到反光板上，再通过取景器显示。

当按下快门时，反光板翻转，光线通过快门进入感光元件，产生电信号。

2. 曝光和快门速度：曝光是指感光元件接收光线的时间，在摄影中起到控制光线的重要作用。

快门速度决定了曝光时间的长短，即相机关闭快门的时间间隔。

快门速度越快，曝光时间越短，拍摄的画面越清晰。

3. 对焦和自动对焦：对焦是相机将图像的焦点调整到感光元件上，使得图像清晰。

自动对焦功能通过传感器检测图像的清晰度，并调整镜头位置，确保图像的焦点准确。

4. 白平衡：白平衡是根据光源的色温来调整相机感光元件对颜色的准确还原。

不同光源的色温不同，白平衡功能可以消除色温对图像色彩的影响，保证画面色彩的真实性。

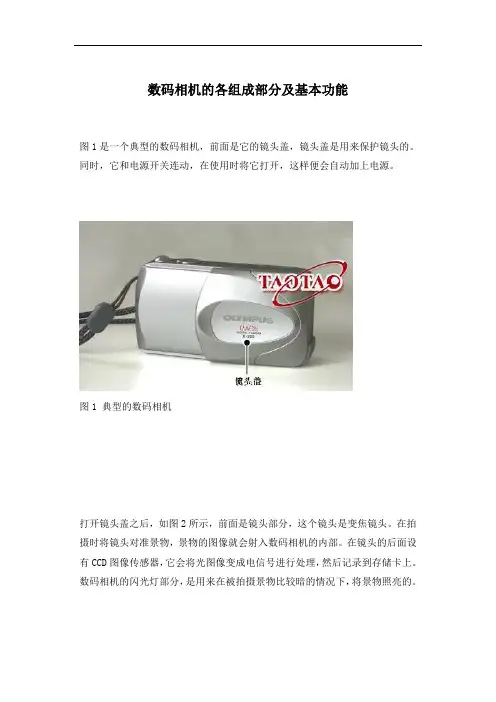

数码相机的各组成部分及基本功能图1是一个典型的数码相机，前面是它的镜头盖，镜头盖是用来保护镜头的。

同时，它和电源开关连动，在使用时将它打开，这样便会自动加上电源。

图1 典型的数码相机打开镜头盖之后，如图2所示，前面是镜头部分，这个镜头是变焦镜头。

在拍摄时将镜头对准景物，景物的图像就会射入数码相机的内部。

在镜头的后面设有CCD图像传感器，它会将光图像变成电信号进行处理，然后记录到存储卡上。

数码相机的闪光灯部分，是用来在被拍摄景物比较暗的情况下，将景物照亮的。

图2 数码相机的镜头、闪光灯等部分在数码相机的背面是它的取景器、液晶显示屏以及操作面板（控制键钮），如图3所示。

图3 数码相机的背面在拍摄时，通过取景器来观察和取景，以便得到比较好的画面，同时，在液晶显示屏上可以显示出要拍摄的画面。

通过对液晶显示屏的观察，可以了解所要拍摄的景物目标，由于液晶显示屏耗电量比较大，因此为了省电可以关闭液晶显示屏，直接用取景器来观察所要拍摄的目标。

选定目标之后，就可以通过位于相机上方的变焦钮，来对所拍摄的景物进行放大和缩小，以便取得合适的镜头。

在变焦钮旁边的是拍摄钮，拍摄钮是在选取好景物以及调整好镜头之后，按一下就可以拍摄出一幅照片。

在数码相机的侧面，如图4所示，上面是数据接口，它可以直接将数码信号送到计算机里面进行处理。

在数据接口的下方是存储卡装入插口，装入存储卡之后，就可以将数码照片存储到存储卡上，取出存储卡，就可以进行交换或者是输出数据。

图4 数码相机的数据接口、存储卡插口以及电池仓位于存储卡装入插口旁边的是电池仓，如果外出使用时，直接将电池装入这个仓中，然后将电池仓锁紧即可。

注意，要使用性能良好的电池，因为数码相机的耗电比较大。

在数码相机的另一侧有两个插口，如图5所示，黄色的是视频输出插口，另一个是直流电源的输入插口。

此数码相机可以使用电池，也可以直接使用直流适配器。

图5 数码相机的视频输出插口以及直流电源输入插口数码相机的内部结构示意图，如图6所示，通过内部结构可以了解数码相机的构成。
