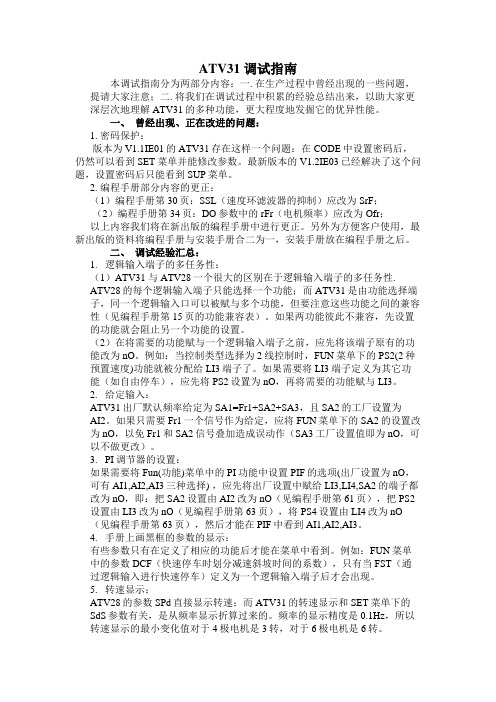

ATV31 调试指南本调试指南分为两部分内容：一. 在生产过程中曾经出现的一些问题，提请大家注意；二. 将我们在调试过程中积累的经验总结出来，以助大家更深层次地理解ATV31的多种功能，更大程度地发掘它的优异性能。
一、曾经出现、正在改进的问题：1. 密码保护：版本为V1.1IE01的ATV31存在这样一个问题：在CODE中设置密码后，仍然可以看到SET菜单并能修改参数。
最新版本的V1.2IE03已经解决了这个问题，设置密码后只能看到SUP菜单。
2. 编程手册部分内容的更正：（1）编程手册第30页：SSL（速度环滤波器的抑制）应改为SrF；（2）编程手册第34页：DO参数中的rFr（电机频率）应改为Ofr；以上内容我们将在新出版的编程手册中进行更正。
另外为方便客户使用，最新出版的资料将编程手册与安装手册合二为一，安装手册放在编程手册之后。
二、调试经验汇总：1.逻辑输入端子的多任务性：（1）ATV31 与ATV28一个很大的区别在于逻辑输入端子的多任务性.ATV28的每个逻辑输入端子只能选择一个功能；而ATV31是由功能选择端子，同一个逻辑输入口可以被赋与多个功能，但要注意这些功能之间的兼容性（见编程手册第15页的功能兼容表）。
如果两功能彼此不兼容，先设置的功能就会阻止另一个功能的设置。
（2）在将需要的功能赋与一个逻辑输入端子之前，应先将该端子原有的功能改为nO。
例如：当控制类型选择为2线控制时，FUN菜单下的PS2(2种预置速度)功能就被分配给LI3端子了。
如果需要将LI3端子定义为其它功能（如自由停车），应先将PS2设置为nO，再将需要的功能赋与LI3。
2.给定输入：ATV31出厂默认频率给定为SA1=Fr1+SA2+SA3，且SA2的工厂设置为AI2。
如果只需要Fr1一个信号作为给定，应将FUN菜单下的SA2的设置改为nO，以免Fr1和SA2信号叠加造成误动作（SA3工厂设置值即为nO，可以不做更改）。

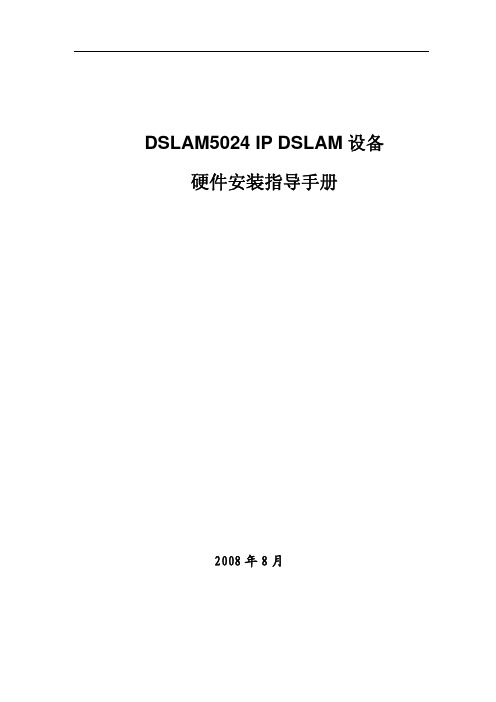

DSLAM5024 IP DSLAM设备硬件安装指导手册2008年8月D S L A M5024A D S L2+I P D S L A M设备硬件安装指导手册资料版本： V1.1产品版本： V1.2公司为客户提供全方位的技术支持，用户可与就近的公司办事处联系，也可直接与公司总部技术支持中心联系。
前言感谢您购买DSLAM5024 ADSL2+ IP DSLAM小容量局端接入设备，DSLAM5024是针对国内第一代基于ATM内核的ADSL设备已日渐不能满足市场的发展需要，并且DSLAM局点容量迅速增长，而推出的基于IP内核的、采用ITU-T最新G.992.5 ADSL 2+标准的新一代DSLAM系统。
本系列手册将主要介绍DSLAM5024系统硬件、软件等使用方法.资料说明DSLAM5024 ADSL2+ IP DSLAM设备的资料文档包括：《DSLAM5024硬件安装指导手册》《DSLAM5024软件操作指导手册》手册用途及清单如下：手册名用途《DSLAM5024硬件安装指导手册》本手册介绍DSLAM5024 IP DSLAM设备的安装要求、线缆安装、电源、地线安装及设备通电测试等内容《DSLAM5024软件操作指导手册》主要介绍DSLAM5024 IP DSLAM 设备日常操作、数据配置以及典型业务应用配置电子手册（光盘）提供《DSLAM5024硬件安装指导手册》、《DSLAM5024软件操作指导手册》PDF文档本手册主要针对如何安装DSLAM5024 IP DSLAM 设备进行讲述，包括此设备的特性、构成组件以及各组件所完成的功能等。
另外对设备的连接方法也做了详尽描述，并配有必要的图示。
硬件安装指导手册在附录中向用户提供了设备用户线线序图，还简要介绍了一些关于软件方面的配置信息，更详细的命令和配置操作请参考《DSLAM5024软件操作指导手册》读者对象本手册主要针对DSLAM5024进行网络管理和维护的系统管理人员，为方便理解操作过程，要求您在操作前熟悉以下知识：局域网以太网交换和桥接网络协议ADSL技术IGMP（互联网组管理协议）DHCP（动态主机配置协议）VLAN（虚拟局域网）ATM（异步转移模式）目录1设备概述.....................................................................................................................- 7 -1.1 DSLAM5024简介 (7)1.2 系统特性 (7)1.3 软件特性 (8)1.4 硬件特性 (10)2硬件结构...................................................................................................................- 11 -2.1 主设备外观 (11)2.2 业务卡 (11)2.3 设备后视图 (12)2.4 设备电源 (13)2.5 设备风扇 (13)3安装要求...................................................................................................................- 14 -3.1 安装前准备 (14)3.1.1注意事项......................................................................................................- 14 -3.1.2安装工具和设备..........................................................................................- 14 -3.2 安装环境要求 (15)3.2.1机房建筑条件检查......................................................................................- 16 -3.2.2机房环境条件检查......................................................................................- 16 -3.2.3机房供电条件检查......................................................................................- 16 -3.2.4配套设备检查..............................................................................................- 17 -3.2.5地线条件检查..............................................................................................- 17 -3.2.6其它设施检查..............................................................................................- 17 -4设备安装...................................................................................................................- 18 -4.1 注意事项 (18)4.2 桌面安装 (18)4.3 机柜安装 (18)4.3.1将设备安装到机柜内..................................................................................- 18 -4.3.2安装业务板卡(Linecard).............................................................................- 19 -5线缆连接与布放.......................................................................................................- 20 -6设备检查...................................................................................................................- 21 -6.1 整体检查 (21)6.2 机框供电检查 (22)6.3 通电检查 (22)7系统调试...................................................................................................................- 23 -7.1 设备启动.. (23)7.2 设备访问 (23)附录...................................................................................................................................- 25 -附录A设备缩略语清单 (25)附录B RJ21线序表 (26)附录C直通网线和交叉网线的制作 (27)结束语...............................................................................................................................- 29 -1设备概述1.1 DSLAM5024简介随着internet飞速发展,宽带接入进一步普及,ADSL宽带技术作为最后一公里的最佳解决方案，应用已经深入人心。

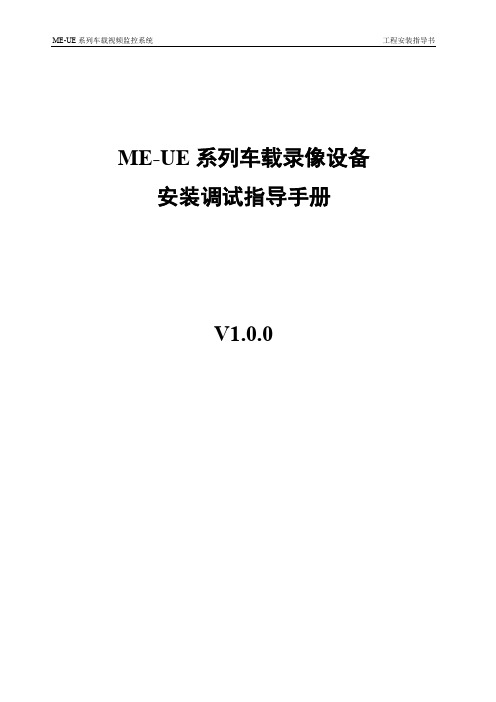

ME-UE系列车载视频监控系统工程安装指导书ME-UE系列车载录像设备安装调试指导手册V1.0.0ME-UE系列车载视频监控系统目录目录1工程施工前准备.................................................................................................................... - 1 -1.1安装流程.......................................................................................................................................... - 1 -1.2制定安装计划.................................................................................................................................. - 1 -1.3安装工具准备.................................................................................................................................. - 1 -1.4安装材料.......................................................................................................................................... - 2 -1.5施工准备.......................................................................................................................................... - 2 -1.6安装原则.......................................................................................................................................... - 2 -2设备安装................................................................................................................................ - 5 -2.1设备面板名称及功能 ...................................................................................................................... - 5 -安装连接示意图.................................................................................................................................... - 7 -音视频输入输出连接............................................................................................................................ - 9 -机器安装尺寸...................................................................................................................................... - 12 -2.2设施布局........................................................................................................................................ - 12 -2.3设备安装位置................................................................................................................................ - 13 -2.4摄像机安装要求............................................................................................................................ - 17 -2.5报警按钮底座安装 ........................................................................................................................ - 18 -2.6布线- 19 -2.7设备接线........................................................................................................................................ - 20 -3设置与测试.......................................................................................................................... - 22 -3.1设备连接显示屏............................................................................................................................ - 22 -3.2遥控器操作(非标配) ..................................................................................................................... - 23 -3.3鼠标操作........................................................................................................................................ - 24 -3.4菜单操作........................................................................................................................................ - 25 -3.4.1 时间设置.................................................................................................................................... - 25 -3.4.2 延时关机和定时开关机............................................................................................................ - 25 -3.4.3 编码设置.................................................................................................................................... - 26 -3.4.4 3G/4G设置................................................................................................................................. - 28 -3.4.5录像设置..................................................................................................................................... - 29 -3.4.6录像查询..................................................................................................................................... - 30 -3.4.7自动注册..................................................................................................................................... - 32 -3.5常见问题及分析 .............................................................................................................................. - 32 -4设备安装验收...................................................................................................................... - 34 -1工程施工前准备1.1安装流程1.根据所安装的车型制定安装方案和安装工艺；2.依据安装计划或协助调度召回被安排安装的车辆；3.记录车辆编号和与之对应的设备编号；4.根据设备的安装位置打孔、拆卸，整理安装位置；5.铺设线缆；6.主机线缆接线；7.主机设备的安装；8.整个系统调试、检测。

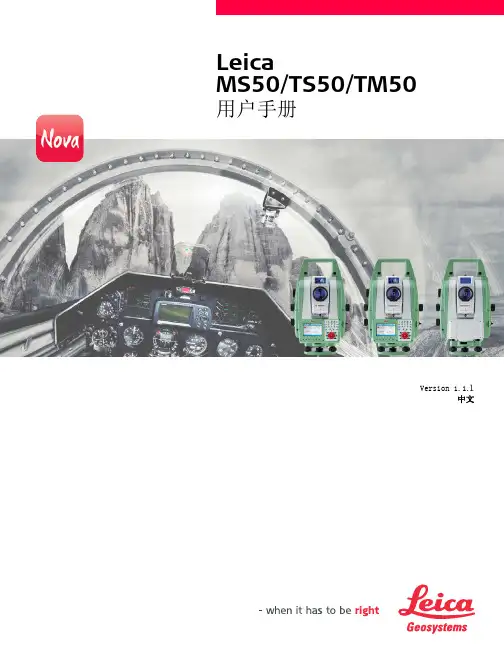

LeicaMS50/TS50/TM50用户手册Version 1.1.1中文简介购买感谢您购买了MS50/TS50/TM50系列仪器。
本手册包括了重要的安全指南，可指导您安全地安装并使用仪器。
详情请参见"1 安全指南"。
请您在使用本产品之前仔细阅读用户手册。
仪器标识仪器的型号和序列号标注在仪器标签上。
请将仪器型号和序列号填写在下面。
当您需要与经销商或Leica Geosystems 授权的维修部门联系时，将会用到这些信息。
商标•Windows 是微软公司（Microsoft Corporation）在美国和其他国家的注册商标。
•蓝牙•SD 标志属于SD-3C,LLC 公司商标。
其他商标所有权归各自拥有者。
本手册的有效性本手册适用于 MS50/TS50/TM50仪器。
手册对于不同型号的区别会详加说明。
可用文档请参考以下MS50/TS50/TM50文档/软件的资源：•LeicaUSB 文档•https://myWorld@Leica Geosystems (https:// )提供许多服务，信息和培训材料。
通过直接访问 myWorld，您在任何时候（7天×24小时）都可以获取相关服务。
它能提高您的工作效率，保证您和您的仪器能及时从Leica Geosystems获取最新的信息。
类型：_______________序列号：_______________✓✓服务说明我的产品简单地将您和贵公司拥有的Leica Geosystems 产品添加进来。
查看您的产品的详细信息，购买附加选项或客户关怀包(CCPs)，升级最新的软件并获取最新的文档。
我的维修查看您的产品在Leica Geosystems 维修中心的维修历史以及详细信息。
如果您的产品目前在Leica Geosystems 维修中心，那么可以查看它当前的维修状态以及预计维修截止日期。
服务说明我的支持提出关于您的产品的支持请求，它将会由您当地的Leica Geosystems支持团队来解决。

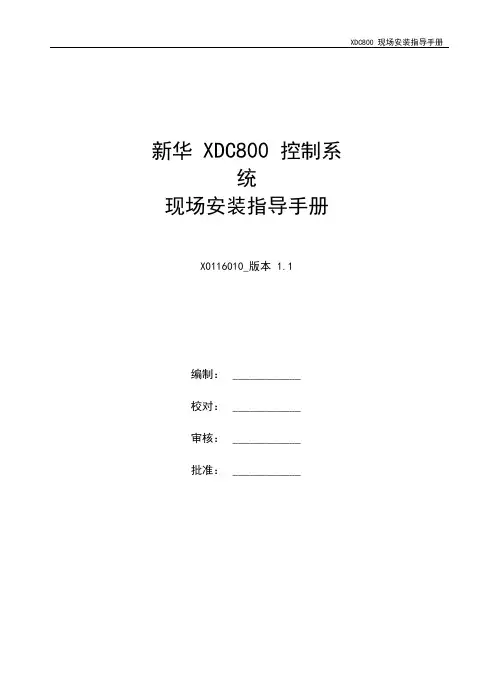

新华XDC800 控制系统现场安装指导手册X0116010_版本 1.1编制：____________校对：____________审核：____________批准：____________上海新华控制技术（集团）有限公司2010年10月新华XDC800 控制系统现场安装指导手册X0116010_版本 1.1上海新华控制技术（集团）有限公司2010年10月目录1. 产品包装 ............... .................................. 4 2. 运输 .................................... .. (4)3．贮存环境 ··············· ·································· 4 4．开箱验收及安装就位 5．接地 ···· ··14 6．电源分配与连接 ··· ······ ······ ········ ···· ········ ···· ····· ··157． I/O 信号电缆的选择与铺设 16 8．系统上电前的检查 9. 系统上电 11． XDC800 操作说17 17 22 221.1用于包装的纸箱、木箱外表应标有产品名称、项目名称、用户地址、出厂日期、公司名称和商标，并标有防潮、防尘、防震、小心轻放、向上的标志。
DPtech Probe3000系列异常流量检测系统安装手册杭州迪普科技有限公司为客户提供全方位的技术支持。
通过杭州迪普科技有限公司代理商购买产品的用户，请直接与销售代理商联系；直接向杭州迪普科技有限公司购买产品的用户，可直接与公司联系。
杭州迪普科技有限公司地址：杭州市滨江区通和路68号中财大厦6层邮编：310052声明Copyright2009杭州迪普科技有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
由于产品版本升级或其他原因，本手册内容有可能变更。
杭州迪普科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，杭州迪普科技有限公司尽全力在本手册中提供准确的信息，但是杭州迪普科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录第1章产品介绍1-11.1产品概述1-1 1.2产品型号及规格介绍1-1 1.3前后面板介绍1-2 1.3.1P ROBE3000-GA产品外观1-2 1.3.2P ROBE3000-GE产品外观1-4 1.3.3P ROBE3000-TS产品外观1-7 1.4端口介绍1-9 1.4.1C ONSOLE口1-9 1.4.210/100/1000B ASE-T以太网电接口1-10 1.4.3SFP口1-11 1.5产品组件1-14 1.5.1处理器及存储器1-14 1.5.2各类接口1-14第2章安装前的准备2-12.1通用安全注意事项2-1 2.2检查安装场所2-1 2.2.1温度/湿度要求2-1 2.2.2洁净度要求2-2 2.2.3防静电要求2-2 2.2.4抗干扰要求2-3 2.2.5防雷击要求2-3 2.2.6接地要求2.2.7布线要求2.3安装工具2-4第3章设备安装3-13.1安装前的确认3-1 3.2安装流程3-2 3.3安装设备到指定位置3-2 3.3.1安装设备到工作台3-3 3.3.2安装设备到19英寸机柜3-4 3.4连接接地线3-5 3.5连接接口线缆3-6 3.5.1连接配置口线缆3-6 3.5.2连接网络管理口3-6 3.5.3连接业务口3-7 3.6连接电源线3-7 3.7安装后检查3-7第4章设备启动及软件升级4-14.1设备启动4-1 4.1.1搭建配置环境4-1 4.1.2设备上电4-4 4.1.3启动过程4-5 4.2W EB默认登录方式4-6第5章常见问题处理5-15.1电源系统问题故障处理5-1 5.2设备故障处理5-1图形目录图1-1Probe3000-GA前视图1-2图1-2Probe3000-GA前面板指示灯1-4图1-3Probe3000-GA后视图1-4图1-4Probe3000-GE前视图1-5图1-5Probe3000-GE前面板指示灯1-6图1-6Probe3000-GE后视图1-7图1-7Probe3000-TS前视图1-8图1-8Probe3000-TS前面板指示灯1-9图1-9Probe3000-TS后视图1-9图1-10RJ45水晶头外观1-11图1-11以太网电缆的示意图1-11图1-12LC型连接器外观1-13图1-13SC型连接器外观1-13图1-14光模块示意图1-14图1-15Probe3000-GA以太网接口1-15图1-16Probe3000-GE以太网接口1-15图1-17Probe3000-TS以太网接口1-16图3-1设备安装流程3-2图3-2安装设备于工作台3-4图3-3安装挂耳3-4图3-4安装设备到机柜（为清晰起见省略了机柜）3-4图3-5固定设备3-5图3-6连接接地线示意图3-5图3-7连接保护地线到接地排3-6图4-1通过Console口进行本地配置示意图4-1图4-2超级终端连接描述界面4-1图4-3超级终端连接使用串口设置4-2图4-4串口参数设置4-3图4-5超级终端窗口4-3图4-6终端类型设置4-4图4-7Web网管登录页面4-7表格目录表1-1Console口属性表1-10表1-2千兆以太网电接口属性表:1-10表1-3千兆以太网光接口属性1-11表2-1机房温度/湿度要求2-2表2-2机房灰尘含量要求2-2表2-3机房有害气体限值2-2表4-1设置串接口属性4-2第1章产品介绍1.1产品概述DPtech Probe3000系列（异常流量检测设备）产品是DPtech公司面向运营商、大型互联网行业开发的新一代防御分布式拒绝服务攻击的产品。
脱硝氨逃逸在线监测系统安装指导手册
目录
1 现场施工总流程 (4)
1 .1 施工前期准备 (4)
1.1.1 现场勘查，烟道工况确认 (4)
1.1.2 安装平台搭建进行中 (4)
1.1.3 安装平台搭建完毕验收 (4)
1.1.4 主机柜安装孔位验收。
(4)
1.1.5 法兰预埋位置的验收。
(5)
1.1.6 气源供气质量的验收 (5)
1.1.7 电源供电质量的验收 (5)
1.2 召开安装会议 (5)
1.3 仪器安装调试 (5)
1.4 清理施工现场 (6)
1.5 工程验收 (6)
1.6 本次安装总结 6
2 法兰气源安装验收流程 (7)
2.1 法兰验收说明 (7)
2.1.1 测量位置 (7)
2.1.2 测量孔径 (7)
2.1.3 观察轴度 (7)
2.2 气源验收说明 (7)
2.3 气源调试流程 (8)
3 总电源接通调试流程 (9)
3.1 电源安装调试 (9)
3.2 空气开关接线方法 (9)
4 系统调试 (10)
4.1 电路检测 (10)
4.2 上电试运行 (10)
4.3 加热调试 (10)
4.4 反吹调试 (10)
4.5 调零标定 (11)
1 现场施工总流程
1 .1 施工前期准备
1.1.1 现场勘查，烟道工况确认
到达现场首先勘察已选定的安装点。
对比工况调查表及相关文件确认现场工况。
如果符合安装条件，即可进行下一步操作。
如果不符合安装，可另选合适安装点，或者对现有安装点经行改造。
1.1.2 安装平台搭建
确认现场安装点平台是否搭建完善，推荐现场配置装有空调的分析小屋或者采用户外柜的形式，平台是否合适，另外推荐现场配置装有空调的分析小屋。
若远离地面安装应该有充分的防护措施确保生命与财产安全。
1.1.3 安装平台搭建完毕验收
检查现场安装平台是否达到规定的标准。
主要检查安装平台的安全性、配套基础设施（电源、压缩空气等）、仪器仪表的环境等是否达到标准。
1.1.4 主机柜安装孔位验收。
探头的安装孔位是否符合配套的探头、各个焊接点是否焊好、法兰对接是否严密等。
1.1.5 法兰预埋位置的验收。
预埋法兰、平台防腐处理情况验收。
1.1.6 气源供气质量的验收
气体供气是否能达到系统运行所需要的压力。
（本系统涡旋制冷需要7bar的气体压力）
1.1.7 电源供电质量的验收
本系统供电为AC220V/50Hz，检查电源供电质量。
1.2 召开安装会议
1）现场情况介绍。
2）安装前任务分配、安全培训。
3）施工工具准备。
4）报上级领导批准。
1.3 仪器安装调试
1）总气源线、总电源线、网线布置。
2）接通总气源，调节解压阀到合适压力。
3）接通总电源，检查信号调理单元供电情况。
4）安装烟气探头及连接管路及伴热管。
5）安装调试颗粒物监测仪
①气路、线路布置。
②安装探头法兰。
③提供气源。
④安装探头
⑤连接线缆
⑥检查安装
⑦打开电源
6）仪器预热，观察仪器运行是否正常。
7）仪器预热完成后，进入正常测量状态。
8）对仪器进行调零标定。
9）调试仪器各项功能（反吹、射流、涡旋制冷、温控等）。
10）调试确认仪器功能一切正常交付使用。
1.4 清理施工现场
安装调试完成后，将现场清理干净。
各类垃圾统一收集丢弃置客户指定地点，未用完的材料如果是备件备料整理好交给客户，其他可回收物品一律带回公司。
1.5 工程验收
客户公司验收，填写验收单，负责人签字。
1.6 本次安装总结
1）现场施工人员写出个人总结、改进意见。
2）召开总结会。
2 法兰气源安装验收流程
2.1 法兰验收说明
2.1.1 测量位置
以卷尺大致测量各探头安装法兰的位置尺寸（包括：法兰间相对位置、法兰与平台、法兰与平台边缘），检验是否与图纸吻合
2.1.2 测量孔径
测量各探头安装法兰的主管孔径、连接用通孔的形位，检验是否与各探头要求相符
2.2 气源验收说明
1）根据现场条件，以目测、感官为主。
2）现场气源要具备端口压力表（10KG）、阀门（方便维护）、粗滤、并连接到系统分析仪，且无泄漏。
3）打开控制柜末级阀门，压力表测量值应≥4KG，以硬物档其正面，无察觉有异物随气流喷出，无水痕出现。
4）阀门不关闭，持续10min，观察压力的变化范围，最小压力是否≥4KG。
5）关小阀门，以白纸档其正面，观察纸上是否有油渍、水渍出现。
2.3 气源调试流程
1）开启主气源，通气，并调整好气压；2）打开反吹过滤减压阀，调试反吹气路3）打开涡旋制冷气路，调试涡旋制冷
3 总电源接通调试流程
3.1 电源安装调试
本在线监测系统需要的电源为AC220V/50Hz，检查现场电源及导线的可靠性。
本系统自带电源入口为三芯插座，如果现场没有插座端子，可以将电源线直接接入到220V。
3.2 空气开关接线方法
总电源的过载保护、漏电保护使用的是3p（两孔）的空气开关和漏电保护器。
4 系统调试
4.1 电路检测
根据电路图用万用表对仪器做最后的终检，主要检测各线路的是否有短路断路现象。
4.2 上电试运行
将氨气模块电源切断，其他部分电路不改变，上电后查看二次仪表界面是否有显示，内部菜单是否能进入。
进入I/O菜单测试电磁阀法和继电器功能是否正常。
观察加热箱工作是否正常。
如果一切正常，断电后连接氨气模块电路。
4.3 加热调试
试运行调试正常后，连接全部电路。
上电，设置加热箱温控温度，配置继电器动作（出厂已设置，现场还需检验）。
待加热箱与模块温度达到设置温度（加热箱默认170℃，氨气模块默认170℃）。
观察加热箱温度与氨气模块温度是否稳定。
加热箱稳定温度波动与偏差不得大于5%，氨气模块稳定温度波动与偏差不得大于1%。
4.4 反吹调试
通过分析仪表设置，打开反吹气路是反吹气压保持在3-4kg的压力对气路进行反吹。
4.5 调零标定
连接好调零气路，并且在气路上串上流量计，调节气体流量为2L/min，打开调零界面，等待数据稳定调零。
标定过程与调零过程相似，但是注意标定气路连接于设置。
调零标定过程根据实际测量状况可以多经行几次。
具体方法详见用户手册。
