建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。
填空题：1. 《建筑模数统一制》中规定建筑中采用的模数有基本模数、__ 分模数______和扩大模数。
2.柱子在平面上排列所形成的网格称为___柱网____，其尺寸由柱距和跨度组成。
3.为增加墙体的稳定性，加固措施包括设圈梁、__结构柱____、壁柱和门垛。
4. 勒脚是墙身接近室外地面的部分，常用的抹灰材料为水泥砂浆。
5.泛水是指屋面防水层与垂直墙面交接处的____防水构造______，泛水高度一般为_____250_____mm。
6.平屋顶按屋面防水材料不同，可分为柔性防水屋面，刚性防水屋面、____涂料防水屋面和粉剂防水屋面。
7. 变形缝有伸缩缝、沉降缝、防震缝三种。
8. 根据基础埋置深度的不同，基础有深基础、浅基础、不埋基础。
9.《建筑模数协调统一标准》中规定，基本模数以 M 表示，数值为100mm。
10. 变形逢包括伸缩缝、沉降缝和防震缝。
11．地面根据面层所用的材料及施工方法的不同,常用地面可分为整体地面、块材地面、卷材地面、涂料地面等四大类型。
12．顶棚按构造形式不同有直接式顶棚和吊顶两种类型。
13．平屋顶找坡的方法有材料找坡和结构找坡两种。
14.平屋顶材料找坡的坡度宜为2% ，找坡层的最薄处不小于20厚。
15.门的主要作用是交通联系，兼采光和通风。
窗的主要作用是采光、通风和眺望。
16．楼梯的净高在平台处不应小于 2米，在梯段处不应小于 2.2米。
17.楼板层主要由三部分组成: 面层、结构层、顶棚层。
18.为增加墙体的稳定性，加固措施包括设圈梁、结构柱、壁柱和门垛。
单选题：1.泛水系屋面防水层与垂直墙交接处的防水处理，其常见高度为（D）。
A、120B、180 C、200 D、2502. 公共建筑中，建筑高度在( A )m以上的为高层建筑。
A.50B. 60C.30D.403.对抗震不利的为（D）楼梯。
A、预制梁板式B、预制墙承式 C、现浇板式D、预制悬臂踏步4.厂房室内外地坪高差一般为( A )mm。

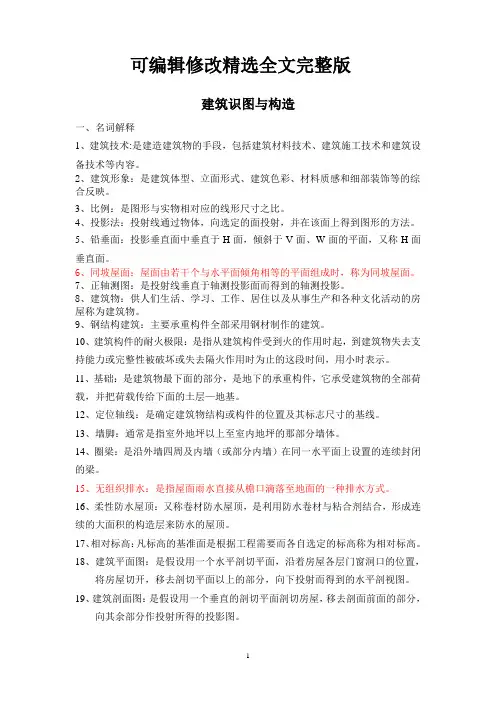

可编辑修改精选全文完整版建筑识图与构造一、名词解释1、建筑技术:是建造建筑物的手段，包括建筑材料技术、建筑施工技术和建筑设备技术等内容。
2、建筑形象：是建筑体型、立面形式、建筑色彩、材料质感和细部装饰等的综合反映。
3、比例：是图形与实物相对应的线形尺寸之比。
4、投影法：投射线通过物体，向选定的面投射，并在该面上得到图形的方法。
5、铅垂面：投影垂直面中垂直于H面，倾斜于V面、W面的平面，又称H面垂直面。
6、同坡屋面：屋面由若干个与水平面倾角相等的平面组成时，称为同坡屋面。
7、正轴测图：是投射线垂直于轴测投影面而得到的轴测投影。
8、建筑物：供人们生活、学习、工作、居住以及从事生产和各种文化活动的房屋称为建筑物。
9、钢结构建筑：主要承重构件全部采用钢材制作的建筑。
10、建筑构件的耐火极限：是指从建筑构件受到火的作用时起，到建筑物失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。
11、基础：是建筑物最下面的部分，是地下的承重构件，它承受建筑物的全部荷载，并把荷载传给下面的土层—地基。
12、定位轴线：是确定建筑物结构或构件的位置及其标志尺寸的基线。
13、墙脚：通常是指室外地坪以上至室内地坪的那部分墙体。
14、圈梁：是沿外墙四周及内墙（或部分内墙）在同一水平面上设置的连续封闭的梁。
15、无组织排水：是指屋面雨水直接从檐口滴落至地面的一种排水方式。
16、柔性防水屋顶：又称卷材防水屋顶，是利用防水卷材与粘合剂结合，形成连续的大面积的构造层来防水的屋顶。
17、相对标高：凡标高的基准面是根据工程需要而各自选定的标高称为相对标高。
18、建筑平面图：是假设用一个水平剖切平面，沿着房屋各层门窗洞口的位置，将房屋切开，移去剖切平面以上的部分，向下投射而得到的水平剖视图。
19、建筑剖面图：是假设用一个垂直的剖切平面剖切房屋，移去剖面前面的部分，向其余部分作投射所得的投影图。
20、结构施工图：按结构设计的结果绘制成的图样就叫做结构施工图。
