【Android开发API】通信 - SIP协议 - SIP

SIP协议主要消息协议名称：SIP协议主要消息一、引言本协议旨在详细描述SIP（Session Initiation Protocol，会话初始协议）的主要消息，包括其定义、结构和功能。

SIP是一种用于建立、修改和终止多媒体味话的应用层协议，广泛应用于VoIP（Voice over Internet Protocol，互联网语音通信）和实时通信系统中。

二、协议概述SIP协议主要通过请求和响应的方式进行通信，使用文本格式的消息进行交互。

SIP消息由起始行、头部字段和消息体组成，其中起始行包含请求或者响应的方法、URI（Uniform Resource Identifier，统一资源标识符）和SIP版本信息。

头部字段包含了关于消息的元数据，而消息体则携带了具体的数据内容。

三、主要消息类型1. INVITE：该消息用于建立会话，发起方向被叫方发送INVITE请求，包含了被叫方的SIP地址和媒体描述信息。

2. ACK：该消息用于确认INVITE请求的接收，发起方在收到200 OK响应后发送ACK请求，表示会话建立成功。

3. BYE：该消息用于终止会话，可以由任意一方发送，对方收到BYE请求后会发送200 OK响应，表示会话终止。

4. CANCEL：该消息用于取销未完成的请求，普通用于取销INVITE请求，以便重新发起新的请求。

5. REGISTER：该消息用于注册用户地址，用户向服务器发送REGISTER请求，以便在服务器上注册自己的SIP地址。

6. OPTIONS：该消息用于查询服务器的能力，普通用于检测对方是否在线或者支持特定功能。

7. INFO：该消息用于传输非实时信息，如传输DTMF（Dual-tone Multi-frequency）信号等。

四、消息格式和示例1. INVITE消息格式：```INVITE sip:alice@example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhdsMax-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314159 INVITEContact: <sip:bob@example>Content-Type: application/sdpContent-Length: 142v=0o=bob 2890844526 2890844526 IN IP4 192.0.2.1s=-c=IN IP4 192.0.2.1t=0 0m=audio 49172 RTP/AVP 0a=rtpmap:0 PCMU/8000```2. ACK消息格式：```ACK sip:alice@example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314159 ACKContact: <sip:bob@example>Content-Length: 0```3. BYE消息格式：```BYE sip:alice@example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314160 BYEContact: <sip:bob@example>Content-Length: 0```4. CANCEL消息格式：```CANCEL sip:alice@example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314159 CANCELContact: <sip:bob@example>Content-Length: 0```5. REGISTER消息格式：```REGISTER sip:example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:bob@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314161 REGISTERContact: <sip:bob@example>Expires: 3600Content-Length: 0```6. OPTIONS消息格式：```OPTIONS sip:example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314162 OPTIONSContact: <sip:bob@example>Content-Length: 0```7. INFO消息格式：```INFO sip:alice@example SIP/2.0Via: SIP/2.0/UDP 192.0.2.1;branch=z9hG4bK776asdhds Max-Forwards: 70To: <sip:alice@example>From: <sip:bob@example>;tag=1928301774Call-ID: a84b4c76e66710CSeq: 314163 INFOContact: <sip:bob@example>Content-Type: application/dtmf-relayContent-Length: 18Signal=1Duration=100```五、总结SIP协议的主要消息包括INVITE、ACK、BYE、CANCEL、REGISTER、OPTIONS和INFO。

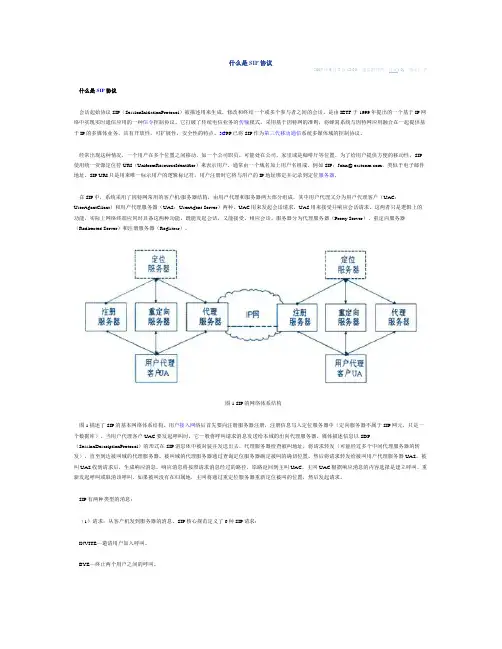

什么是SIP协议2007年9月3日 13:30 通信世界网评论( 0) 阅读：次什么是SIP协议会话起始协议SIP（SessionInitiationProtocol）被描述用来生成，修改和终结一个或多个参与者之间的会话，是由IETF于1999年提出的一个基于IP网络中实现实时通信应用的一种信令控制协议。

它打破了传统电信业务的传输模式，采用基于因特网的准则，将蜂窝系统与因特网应用融合在一起提供基于IP的多媒体业务，具有开放性，可扩展性，安全性的特点。

3G PP已将SIP作为第三代移动通信系统多媒体域的控制协议。

经常出现这种情况，一个用户在多个位置之间移动，如一个公司职员，可能处在公司，家里或是咖啡厅等位置。

为了给用户提供方便的移动性，SIP 使用统一资源定位符URI（UniformResourceIdentifier）来表示用户。

通常由一个域名加上用户名组成，例如SIP：John@ ，类似于电子邮件地址。

SIP URI只是用来唯一标示用户的逻辑标记符，用户注册时它将与用户的IP地址绑定并记录到定位服务器。

在SIP中，系统采用了因特网常用的客户机/服务器结构，由用户代理和服务器两大部分组成。

其中用户代理又分为用户代理客户（UAC：UserAgentClient）和用户代理服务器（UAS：UserAgent Server）两种。

UAC用来发起会话请求，UAS用来接受并响应会话请求。

这两者只是逻辑上的功能，实际上网络终端应同时具备这两种功能，既能发起会话，又能接受、相应会话。

服务器分为代理服务器（Proxy Server）、重定向服务器（Redirected Server）和注册服务器（Registrar）。

图1 SIP的网络体系结构图1描述了SIP的基本网络体系结构。

用户接入网络后首先要向注册服务器注册，注册信息写入定位服务器中（定向服务器不属于SIP网元，只是一个数据库）。

当用户代理客户UAC要发起呼叫时，它一般将呼叫请求消息发送给本域的出向代理服务器。

SIP协议深入介绍网络事业部软交换开发部王笑蓉1．SIP简介SIP（Session Initiation Protocol）是应用层控制协议，可以创建，修改，以及终止一个多媒体会话。

它具有以下几个主要功能：Userlocation：确定通信中的终端位置availability：确定被叫方是否愿意进行通信Usercapabilities：确定用于通信的媒体类型及参数Usersetup：建立会话各方的会话参数Sessionmanagement：终止会话，修改会话参数SessionSIP协议需要和其他IETF协议一起来构成一个完整的多媒体通信构架。

这些协议有：RTP(Real Time Transport)：传输实时数据，提供QoS反馈信息Streamingprotocol)：控制流媒体的传送TimeRTSP(RealMEGACO(Media Gateway Control Protocol)：控制媒体网关SDP（Session Description Protocol）：描述多媒体会话1．1SIP协议结构SIP协议的行为模型可以用几个分层的相对独立处理阶段来描述：1．语法及编码层2．传输层定义了客户端如何通过网络发送请求及接收响应，以及服务器端如何接收请求并发送响应。

所有SIP逻辑实体都包含此层。

3．事务层事务层处理应用层请求或响应消息的重发，响应与请求的匹配以及应用层的超时。

一个SIP事务由一个请求和对该请求的所有响应构成，这些响应分临时响应（provisional response）和最终响应(final response)。

对于INVITE事务，对应于非2xx响应的ACK确认消息也属于该事物，而对应于2xx响应的ACK确认消息则不属于该INVITE事物。

UA以及stateful proxy均包含事务层，而stateless proxy 不包含事务层一个事物根据逻辑功能分为客户事务(client transaction)和服务器事务（server transaction）。

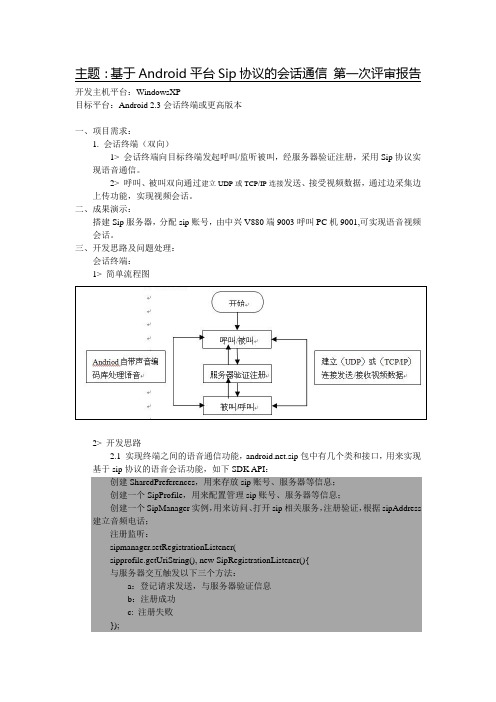

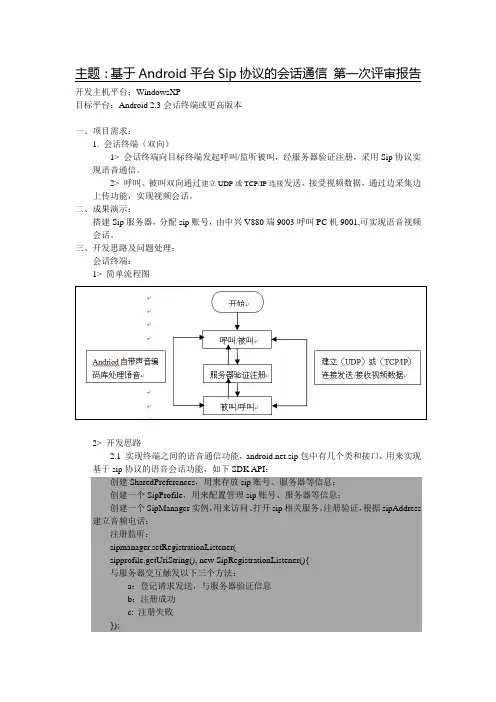

主题：基于Android平台Sip协议的会话通信第一次评审报告开发主机平台：WindowsXP目标平台：Android 2.3会话终端或更高版本一、项目需求：1. 会话终端（双向）1> 会话终端向目标终端发起呼叫/监听被叫，经服务器验证注册，采用Sip协议实现语音通信。

2> 呼叫、被叫双向通过建立UDP或TCP/IP连接发送、接受视频数据，通过边采集边上传功能，实现视频会话。

二、成果演示：搭建Sip服务器，分配sip账号，由中兴V880端9003呼叫PC机9001,可实现语音视频会话。

三、开发思路及问题处理：会话终端：1> 简单流程图2> 开发思路2.1 实现终端之间的语音通信功能，.sip包中有几个类和接口，用来实现基于sip协议的语音会话功能，如下SDK API：创建SharedPreferences，用来存放sip账号、服务器等信息；创建一个SipProfile，用来配置管理sip账号、服务器等信息；创建一个SipManager实例，用来访问、打开sip相关服务，注册验证，根据sipAddress 建立音频电话；注册监听：sipmanager.setRegistrationListener(sipprofile.getUriString(), new SipRegistrationListener(){与服务器交互触发以下三个方法：a：登记请求发送，与服务器验证信息b：注册成功c: 注册失败});监听呼叫：SipAudioCall.Listener listener=new SipAudioCall.Listener(){a:会话建立时调用（启动音频、调整为可讲话模式、切换静音等语音设置）b:会话结束时调用}监听被叫：c:来电显示2.2直接从Android的MediaRecorder里面已经生成好的视频数据中提取出H263/H264数据，然后将传递的RTP视频数据流封装成RTSP数据流传递给终端的videoview实现视频会话。

sip协议详解SIP协议详解。

SIP（Session Initiation Protocol）是一种应用层控制协议，用于建立、修改和终止多媒体会话，如VoIP电话、视频会议和即时消息。

它是一种基于文本的协议，采用类似HTTP的请求-响应模型。

SIP协议的设计目标是简单、灵活、可扩展和易于实现。

SIP协议的核心功能包括会话管理、用户定位、呼叫建立和终止。

它使用统一资源标识符（URI）来标识终端用户或终端设备，允许用户在不同网络之间进行无缝切换。

SIP还支持呼叫保持、呼叫转移、多方通话和媒体协商等高级功能。

SIP协议的消息格式包括请求消息和响应消息。

请求消息由方法、URI、协议版本和消息头组成，用于向服务器发起请求。

响应消息由协议版本、状态码、原因短语和消息头组成，用于对请求进行响应。

常见的SIP方法包括INVITE（邀请）、ACK（确认）、BYE（结束）、CANCEL（取消）和REGISTER（注册）等。

SIP协议的工作流程可以简单描述为，用户代理向代理服务器发送请求，代理服务器根据用户的请求进行路由选择，最终找到被叫用户的位置并向其发送请求，被叫用户接受请求后进行响应，双方建立会话并进行媒体传输，会话结束后发送BYE消息进行终止。

SIP协议的可扩展性是其设计的重要特点之一。

SIP允许通过扩展头字段和方法来支持新的功能和应用，因此可以满足不断变化的通信需求。

此外，SIP还与其他协议如SDP（Session Description Protocol）、RTP（Real-time Transport Protocol）和RTCP（Real-time Control Protocol）等配合使用，实现多媒体会话的建立和传输。

总的来说，SIP协议作为一种开放、灵活的多媒体会话控制协议，被广泛应用于VoIP、视频会议、即时消息等通信领域。

它的设计简单、功能丰富、可扩展性强，为多媒体通信提供了可靠的基础。

随着通信技术的不断发展，SIP协议将继续发挥重要作用，推动通信行业的进步和创新。

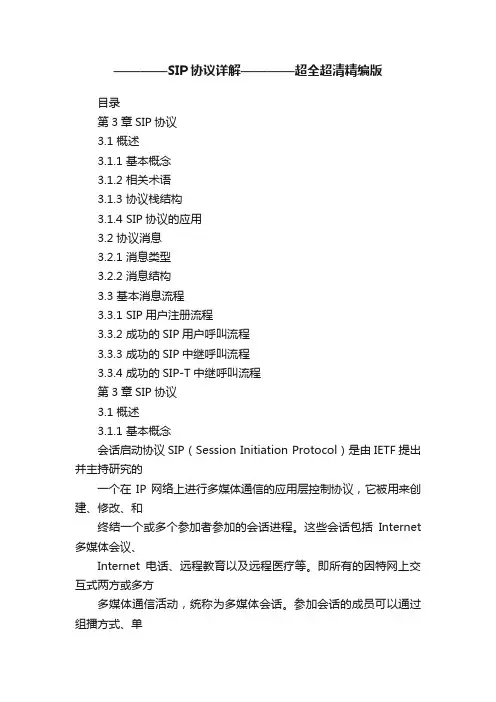

————SIP协议详解————超全超清精编版目录第3章SIP协议3.1 概述3.1.1 基本概念3.1.2 相关术语3.1.3 协议栈结构3.1.4 SIP协议的应用3.2 协议消息3.2.1 消息类型3.2.2 消息结构3.3 基本消息流程3.3.1 SIP用户注册流程3.3.2 成功的SIP用户呼叫流程3.3.3 成功的SIP中继呼叫流程3.3.4 成功的SIP-T中继呼叫流程第3章SIP协议3.1 概述3.1.1 基本概念会话启动协议SIP（Session Initiation Protocol）是由IETF提出并主持研究的一个在IP网络上进行多媒体通信的应用层控制协议，它被用来创建、修改、和终结一个或多个参加者参加的会话进程。

这些会话包括Internet 多媒体会议、Internet电话、远程教育以及远程医疗等。

即所有的因特网上交互式两方或多方多媒体通信活动，统称为多媒体会话。

参加会话的成员可以通过组播方式、单播联网方式或者两者结合的方式进行通信。

SIP协议是一个正在发展和不断研究中的协议。

一方面，它借鉴了其他Internet标准和协议的设计思想，在风格上遵循因特网一贯坚持的简练、开放、兼容和可扩展等原则，并充分注意到因特网开放而复杂的网络环境下的安全问题。

另一方面，它也充分考虑了对传统公共电话网的各种业务，包括IN 业务和ISDN业务的支持。

利用带有会话描述的SIP邀请消息来创建会话，以使参加者能够通过SIP交互进行媒体类型协商。

它通过代理和重定向请求用户当前位置，以支持用户的移动性。

用户也可以登记它们的当前位置。

SIP协议独立于其他会议控制协议，它在设计上独立于下面的传输层协议，因此可以灵活方便地扩展其他附加功能。

SIP作为一个应用层的多媒体会话信令协议，可以被用来发起一个会话进程、在会话中邀请其他参加者加入会议，会话本身可以通过基于组播协议的会话通告协议（SAP）、电子邮件、网页通告、以及轻量级号薄访问协议（LDAP）等方式预先通告各个可能的参加者。

几种开源SIP协议栈对比1.PJSIP:PJSIP是一个强大而灵活的开源SIP协议栈，提供了全面的SIP协议支持以及音频、视频、实时通信等功能。

它使用C语言编写，具有跨平台的特性，支持多种操作系统和开发环境，如Windows、Linux、macOS等。

PJSIP提供了简单易用的API，使开发者能够快速构建VoIP应用程序。

2. Linphone:Linphone是一个流行的开源SIP协议栈，支持语音、视频、实时消息等多媒体通信功能。

它使用C语言编写，可跨平台运行于多种操作系统和设备，如Windows、Linux、iOS和Android。

Linphone具有丰富的功能和友好的用户界面，让开发者和用户能够轻松地构建和使用VoIP应用程序。

3. Doubango:Doubango是一个高性能的开源SIP协议栈，专注于提供低延迟和高质量的音频和视频通信服务。

它使用C++语言编写，提供了跨平台的支持，可运行于不同的操作系统和设备。

Doubango提供了可扩展的API，使开发者能够快速构建各种实时通信应用程序。

4. Sofia-SIP:Sofia-SIP是一个轻量级的开源SIP协议栈，专注于提供简单和可移植的SIP协议支持。

它使用C语言编写，具有可扩展性和灵活性，可适应不同的应用需求。

Sofia-SIP支持多种操作系统和开发环境，如Linux、Windows、macOS和iOS等。

5.JsSIP:JsSIP是一个基于JavaScript的开源SIP协议栈，专为Web应用程序而设计。

它使用纯粹的JavaScript语言编写，运行于现代的Web浏览器环境中。

JsSIP提供了易于使用的API，使开发者能够在Web应用程序中集成SIP功能，实现浏览器间的实时通信。

综上所述，开源SIP协议栈提供了各种选择，适用于不同的应用需求和开发环境。

无论是构建VoIP应用程序还是实现WebRTC等实时通信功能，开发者都可以根据自身需求选择适合的开源SIP协议栈来实现他们的目标。

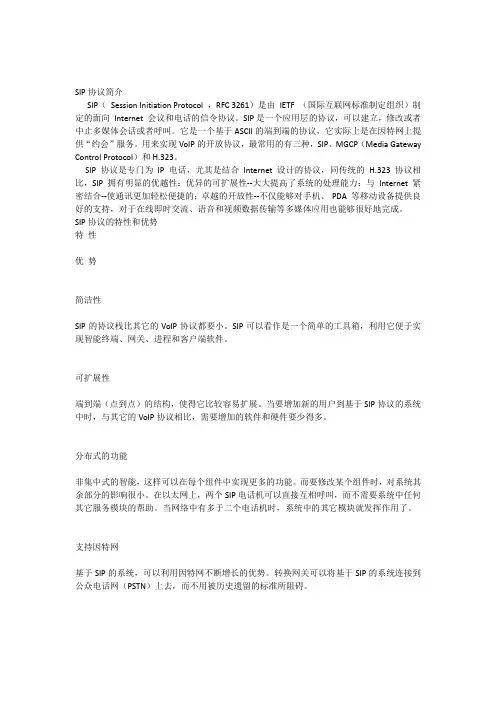

SIP协议简介SIP（Session Initiation Protocol ，RFC 3261）是由IETF （国际互联网标准制定组织）制定的面向Internet 会议和电话的信令协议。

SIP是一个应用层的协议，可以建立，修改或者中止多媒体会话或者呼叫。

它是一个基于ASCII的端到端的协议，它实际上是在因特网上提供“约会”服务。

用来实现VoIP的开放协议，最常用的有三种，SIP、MGCP（Media Gateway Control Protocol）和H.323。

SIP协议是专门为IP 电话，尤其是结合Internet 设计的协议，同传统的H.323 协议相比，SIP 拥有明显的优越性：优异的可扩展性--大大提高了系统的处理能力；与Internet 紧密结合--使通讯更加轻松便捷的；卓越的开放性--不仅能够对手机、PDA 等移动设备提供良好的支持，对于在线即时交流、语音和视频数据传输等多媒体应用也能够很好地完成。

SIP协议的特性和优势特性优势简洁性SIP的协议栈比其它的VoIP协议都要小。

SIP可以看作是一个简单的工具箱，利用它便于实现智能终端、网关、进程和客户端软件。

可扩展性端到端（点到点）的结构，使得它比较容易扩展。

当要增加新的用户到基于SIP协议的系统中时，与其它的VoIP协议相比，需要增加的软件和硬件要少得多。

分布式的功能非集中式的智能，这样可以在每个组件中实现更多的功能。

而要修改某个组件时，对系统其余部分的影响很小。

在以太网上，两个SIP电话机可以直接互相呼叫，而不需要系统中任何其它服务模块的帮助。

当网络中有多于二个电话机时，系统中的其它模块就发挥作用了。

支持因特网基于SIP的系统，可以利用因特网不断增长的优势。

转换网关可以将基于SIP的系统连接到公众电话网（PSTN）上去，而不用被历史遗留的标准所阻碍。

与SIP兼容的协议SIP协议可以单独地工作，也可以与下面的协议一起工作。

协议缩写协议名字描述DHCPDynamic Host Configuration Protocol动态主机配置协议，帮助系统自动地配置网络IP地址。
