高压电动机安全操作规程(新版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0974高压电动机安全操作规程(新版)一、高压电动机的启动应在中控进行，严禁私自在现场开机，启动前，现场辅传盘车，运行正常后，通知中控允许启动，中控操作员应向电厂汇报，经允许后方可开机。
二、高压电动机严禁点动操作，在运行状态下，禁止突然反向运转。
三、各岗位人员对高压电动机的检查维护必须严格遵守停送电管理办法中的规定，办理停电手续后方可进行。
四、对高压电动机的巡视检查，严禁触摸带电部位（集电环、电刷等），对旋转部件不得接触。
五、高压电动机出现故障停机后，不得盲目开机，应认真查找原因，排查故障后再按规程要求启动。
六、高压电动机停机超过4小时后，中控操作员应通知电气人员进行维护。
七、高压电动机启动前的检查：1、确认设备检修项目已结束，现场已清理干净，周围无影响运行的杂物及易燃物等。
2、检查电机基础牢固，地脚螺栓无松动、移位，外壳接地线、连轴节防护罩均完好等。
3、带有水电阻启动装置的，试验动作正常。
4、检查所有保护装置已投入使用，中控所有启动、运行连锁均正常，检查散热风机是否正常，阴雨天停机时间较长或冬季，应适当开加热器驱潮，开机前停加热器。
5、带稀油站的电机，油站运行正常，轴承油位正常，无漏油现象。
6、绕线式电动机，应检查滑环室、碳刷安装完好，磨损正常，已完成清灰等。
7、电动机、转子绝缘电阻值是否符合启动要求，10KV高压电动机用2500V兆欧表测量。
电动机运行操作规程1. 启动前的准备1.1 新投入或检修后的电动机，送电前必须对电气回路进行详细检查，检查项目有：1.1.1有关工作票全部收回，具备送电条件，且临时安全措施全部拆除；1.1.2检查电动机外壳、风扇、接地线完整，电缆头和电缆接地线完整；1.1.3检查定子、转子、启动装置、引出线、开关、刀闸等设备各部正常无遗物；1.1.4电动机保护回路良好并投入中，动力熔断器按(2.5～3)倍电机额定电流选择，且三相一致；1.1.5检查一次回路开关、保险、刀闸及接触器良好，开关机构动作灵活，无卡涩现象。
1.1.6二次回路连接牢固、接触良好。
1.1.7用手动工具转动转子灵活且与静子无摩擦，所带机械无卡住现象。
1.1.8电动机本体及附近清洁且无人工作；1.1.9电动机所带机械完好，并在准备启动状态，测量装置正常；10轴承油位正常，油质合格，轴承如系强力润滑及用水冷却者，则应先将油系统及水系统投入运行；1.1.11大型密闭式电动机空气冷却器的冷却水启动前投入，停止后关闭，但冬季停机应有防冻措施；1.1.12若因机械引起的反转设备应设法停止；1.1.13新安装或大修后的高压电动机，应有下列试验记录：1.1.13.1线圈的绝缘电阻测定记录；1.1.13.2定子线圈的耐压试验记录；1.1.13.3定子和转子间隙测量记录；1.1.13.4继电保护整定值记录。
1.2 送电前试验：1.2.1电动机新安装或检修后在送电前应进行开关拉合闸及事故按钮跳闸试验；1.2.2继电保护跳闸及联动试验；1.2.3测定电动机、大型电动机轴承绝缘垫等绝缘电阻应合格；1.2.4当有可能改变相序作业时，投入前应检查校验相序。
1.2.5测绝缘电阻的有关规定1.2.5.1 10kV电动机应使用2500V摇表测量绝缘电阻，在常温下(10℃～30℃)其值不低于10MΩ。
1.2.5.2 380V电机应使用500V 摇表测量绝缘电阻，其值不小于0.5MΩ。
大型电机启动管理制度为了规范大型电机的启动操作，确保设备安全稳定运行，减少因操作不当而导致的故障和损失，特制定本管理制度。
二、适用范围本管理制度适用于大型电机的启动操作，包括但不限于交流电机、直流电机等各类类型的电机。
三、责任部门1. 设备管理部门负责制定和执行本管理制度。
2. 设备操作人员负责严格按照管理制度的要求操作电机，保证设备安全运行。
四、启动前准备1. 检查电机及相关设备的运行情况，确保设备正常，无故障。
2. 检查电机的外部清洁情况，无杂物和污物。
3. 检查电源电压、电流是否符合标准要求。
4. 确保电机停机前完全处于停止状态，未遗留任何运行痕迹。
5. 执行人员需穿戴符合规定的劳动防护用具。
五、启动操作流程1. 执行人员按照启动步骤操作电机，确保操作无误。
2. 启动前应进行设备预热，逐步升高电机运行速度。
3. 启动后监测电机的运行状态，如有异常情况应及时停机检修，维护设备。
4. 严禁启动过程中对电机进行随意停止和调整。
六、停止操作流程1. 停止电机前应逐步降低电机运行速度，保证设备顺利停机。
2. 停机后应及时进行设备检查，排除故障，保证设备完好。
3. 严禁在电机运行时进行突然停机操作，以免损坏设备。
七、设备维护保养1. 定期对电机进行维护保养，保证设备安全稳定运行。
2. 注意保持电机的清洁，防止杂物、尘埃进入设备。
3. 每次使用后应及时对电机进行检查，发现问题要及时处理，保证设备健康运行。
八、紧急情况处理1. 在紧急情况下，应立即停止电机运行，保护设备和人员安全。
2. 紧急情况下，操作人员应根据现场情况采取适当的处理措施，确保设备稳定。
九、以上内容由设备管理部门制定，并向用户和操作人员进行解释和培训。
十、本管理制度自颁布之日起生效，如有任何修改，将提前通知相关人员。
以上为大型电机启动管理制度的详细内容，希望每位操作人员严格按照制度要求进行操作，确保设备的安全稳定运行。
高压电机启动电流怎么算800kw高压10000v电机启动电流
怎么计算
高压电机启动电流怎么算
6KV高压电机,额定电流是32A左右,启动电流怎么算?
一般软启动启动电流是额定电流的6-8倍，因此启动电流最少是192A。
一般软启动启动电流是额定电流的6-8倍，因此启动电流最少是192A。
启动电流的电机是轻载是大概3倍、满载5-7倍
10KV的高压电机的启动电流怎么算?：根据启动方式估算,和低压估算方法一样。
因为高压电机电流相对低压电机来说额定电流较小,所以一般容量的高...
高压电机启动电流怎么算：一般软启动启动电流是额定电流的6-8倍,因此启动电流最少是192A。
10KV高压电动机启动时启动电流为额定值的几倍：电动机启动电流倍数和额度电压没有关系,主要和电动机的结构型式以及启动方式有...更多关于高压电动机的...
高压电机电流如何计算：主要看你设备的性质面定;我国启动电流为额定电流的;4、7、12、20倍,如空压机启动电流就是空载电流...
如何计算电机的启动电流：不用计算,一般一台电机设计出来后,启动电流就定了,基本上保持不变,三相异步电机的启动电流倍数一般认为...
高压电机的电流怎么计算?：电流=功率/(根号3*电压*功率因数)高压电机是指额定电压在1000V以上电动机。
常使用的是6000...
高压电机电流计算公式：高压电机用的没有低压电机那么多,所以没有口诀,好在用公式计算也不复杂: I=P/U/√3/cosφ/...。

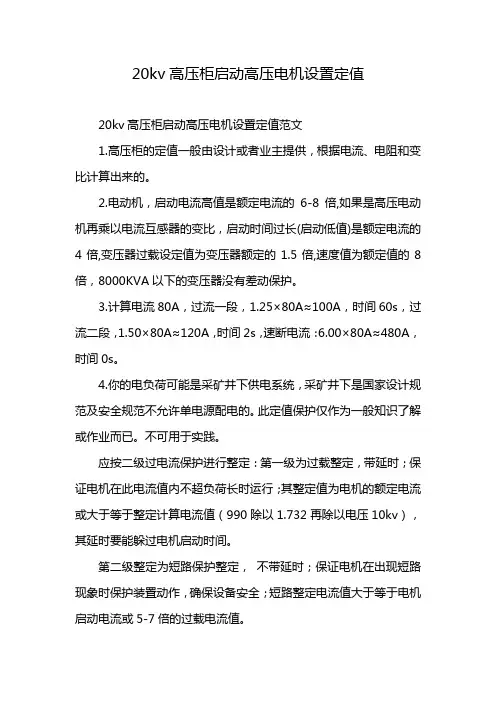

20kv高压柜启动高压电机设置定值
20kv高压柜启动高压电机设置定值范文
1.高压柜的定值一般由设计或者业主提供，根据电流、电阻和变比计算出来的。
2.电动机，启动电流高值是额定电流的6-8倍,如果是高压电动机再乘以电流互感器的变比，启动时间过长(启动低值)是额定电流的4倍,变压器过载设定值为变压器额定的1.5倍,速度值为额定值的8倍，8000KVA以下的变压器没有差动保护。
3.计算电流80A，过流一段，1.25×80A≈100A，时间60s，过流二段，1.50×80A≈120A，时间2s，速断电流：6.00×80A≈480A，时间0s。
4.你的电负荷可能是采矿井下供电系统，采矿井下是国家设计规范及安全规范不允许单电源配电的。
此定值保护仅作为一般知识了解或作业而已。
不可用于实践。
应按二级过电流保护进行整定：第一级为过载整定，带延时；保证电机在此电流值内不超负荷长时运行；其整定值为电机的额定电流或大于等于整定计算电流值（990除以1.732再除以电压10kv），其延时要能躲过电机启动时间。
第二级整定为短路保护整定，不带延时；保证电机在出现短路现象时保护装置动作，确保设备安全；短路整定电流值大于等于电机启动电流或5-7倍的过载电流值。

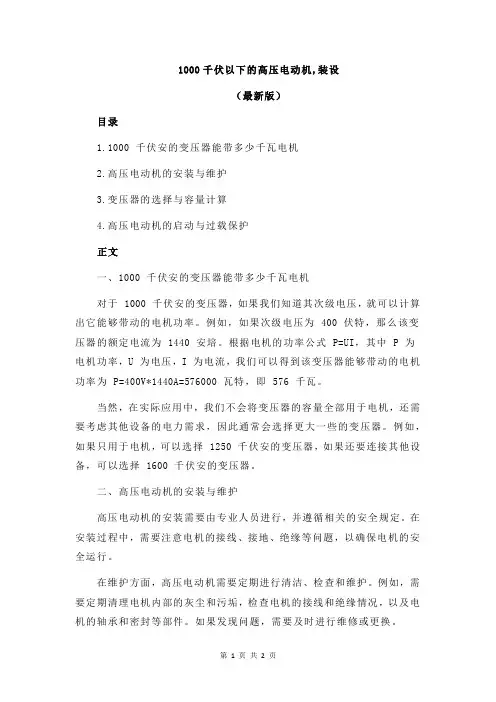

1000千伏以下的高压电动机,装设（最新版）目录1.1000 千伏安的变压器能带多少千瓦电机2.高压电动机的安装与维护3.变压器的选择与容量计算4.高压电动机的启动与过载保护正文一、1000 千伏安的变压器能带多少千瓦电机对于 1000 千伏安的变压器，如果我们知道其次级电压，就可以计算出它能够带动的电机功率。
例如，如果次级电压为 400 伏特，那么该变压器的额定电流为 1440 安培。
根据电机的功率公式 P=UI，其中 P 为电机功率，U 为电压，I 为电流，我们可以得到该变压器能够带动的电机功率为 P=400V*1440A=576000 瓦特，即 576 千瓦。
当然，在实际应用中，我们不会将变压器的容量全部用于电机，还需要考虑其他设备的电力需求，因此通常会选择更大一些的变压器。
例如，如果只用于电机，可以选择 1250 千伏安的变压器，如果还要连接其他设备，可以选择 1600 千伏安的变压器。
二、高压电动机的安装与维护高压电动机的安装需要由专业人员进行，并遵循相关的安全规定。
在安装过程中，需要注意电机的接线、接地、绝缘等问题，以确保电机的安全运行。
在维护方面，高压电动机需要定期进行清洁、检查和维护。
例如，需要定期清理电机内部的灰尘和污垢，检查电机的接线和绝缘情况，以及电机的轴承和密封等部件。
如果发现问题，需要及时进行维修或更换。
三、变压器的选择与容量计算在选择变压器时，需要根据电路的电压、电流和功率等因素进行计算，以确定变压器的容量。
在选择变压器的容量时，需要考虑到电路的负载情况、变压器的效率和过载保护等因素。
通常情况下，我们会选择稍微大于电路负载的变压器，以确保电路的稳定运行。
四、高压电动机的启动与过载保护高压电动机的启动需要采用专门的启动设备，例如电动机启动器或软启动器。
在启动过程中，需要缓慢增加电机的电压和电流，以避免电机的瞬间过载。
此外，高压电动机还需要进行过载保护。
过载保护可以通过设置保护装置或采用保险丝等方式进行。

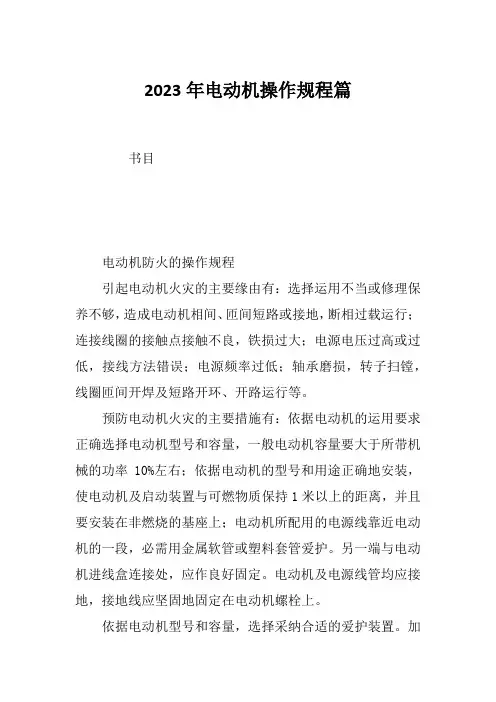

2023年电动机操作规程篇书目电动机防火的操作规程引起电动机火灾的主要缘由有：选择运用不当或修理保养不够，造成电动机相间、匝间短路或接地，断相过载运行；连接线圈的接触点接触不良，铁损过大；电源电压过高或过低，接线方法错误；电源频率过低；轴承磨损，转子扫镗，线圈匝间开焊及短路开环、开路运行等。
预防电动机火灾的主要措施有：依据电动机的运用要求正确选择电动机型号和容量，一般电动机容量要大于所带机械的功率10%左右；依据电动机的型号和用途正确地安装，使电动机及启动装置与可燃物质保持1米以上的距离，并且要安装在非燃烧的基座上；电动机所配用的电源线靠近电动机的一段，必需用金属软管或塑料套管爱护。
另一端与电动机进线盒连接处，应作良好固定。
电动机及电源线管均应接地，接地线应坚固地固定在电动机螺栓上。
依据电动机型号和容量，选择采纳合适的爱护装置。
加强电动机的检查和维护保养，刚好清扫保持清洁，刚好加注润滑油；电动机四周不准堆放可燃或易燃物，启动部分旁边不准堆放任何物品，以免影响操作。
电动机及连动的机械至开关的通道应保持畅通。
严格限制电动机运行温度，运行时温升一般不得超过55度；严格操作规程，发觉担心全因素，刚好解除，电动机运用完毕，应刚好切断电源。
电动机操作规程一、电动机启动前应做的检查1、进行绝缘电阻的测量（潮湿度教大、存放已久的电机），测得的绝缘电阻值不得低于0.5兆欧。
2、检查电动机的接地或接零线是否良好。
3、检查电源电压与电动机的额定电压是否相符。
电机绕组的接线方式是否正确。
4、用手扳动电动机转子，视察所带动的机械部位是否敏捷，有无扫膛卡住得现象。
5、检查传动装置，，皮带松紧度是否正常，有无断裂。
连轴器的连接是否良好。
6、检查开关容量是否合适，熔断器的额定电流要符合电动机得额定电流规定，装接要坚固。
二、电动机操作时应留意的事项1、电动机在启动时应留意在电动机旁边是否有人或其他杂物，以免造成人身或机械事故。
2、电动机接通电源后，若发觉电动机不能转动或启动很慢，声音及传动机械不正常等状况，应马上断电检查。
高压电动机的启动、停止规定一、检修运行电动机检修后,检修工作负责人在办理工作票终结时,应向运行人员交待设备状况、绝缘电阻值和电动机试转正常转向正确等,合格后方可联系送电操作;二、工作程序电动机所带机械所属单位需停、送电时,由所属单位值班负责人填写“设备停电联系单”或“设备送电联系单”联系;三、绝缘测量电动机送电前,应根据有关内容决定是否测量绝缘;四、开机检查电动机启动前应进行外部检查,检查工作由负责电动机启动和运行的人员进行;检查内容为：1、电动机上或其附近有无杂物和是否有人工作;2、电动机所带机械是否已准备好,并可以启动;3、轴承和启动装置中的油位是否正确,轴承如系强力润滑及用水冷却者,检查其系统是否正常,并先使其投入运行;4、如系空气冷却器冷却的电动机,应送上冷却水;5、对于使用熔断器的电动机;保险应按规定配备使用,且三相一致;五、远程控制对远方操作的电动机,由负责电动机运行人员进行检查后,通知远方操作者,说明电动机已准备好可以启动,负责电动机运行的人员应留在电动机旁,直到电动机升到额定转速正常运行为止;六、注意事项：1、电动机的启动应逐台进行,一般不允许在同一母线上同时启动两台以上电动机;由机组人员启动6KV高压电动机时,应先通知电气主值调整好母线电压;2、鼠笼式转子的电动机在正常情况下,允许在冷态下启动两次,每次间隔时间不得小于5 分钟；在热态下允许启动一次,只有处理事故时以及启动时间不得超过3秒的电动机,可以多启动一次;3、电动机再次启动时间间隔以实际的启动电流延续时间为准①对启动时间小于10秒者不少于5分钟;②对启动时间大于10秒者小于30秒者不少于30分钟;③对启动时间大于30秒者小于60秒者不少于60分钟;注：电动机停转时间等于或大于30分钟者为冷态,电动机启动电流由大衰减到最小或停转时间小于30分钟者为热态3、若电动机在热态下因过流保护动作跳闸一般不得再启动;经检查确无问题时,方可再启动一次;只有当断开的重要厂用电动机没有备用电动机或者备用不能迅速启动时,为了保证供电,允许将断开的电机进行一次强合,但下列情况除外;①在电动机启动调节装置或电源电缆上有明显的短路或损坏现象;②发生需要立即停机的人身事故;③电动机所带的机械损坏;④电机冒烟或着火;4、启动电动机时应按电流表监视启动过程;启动结束后应按电流表检查电动机的电流是否超过额定值;必要时应根据情况对电动机本体进行检查;5、开关合上后电动机不转动或启动电流不返回,转速达不到正常时,应立即停止电动机运行,并查明原因;电动机绝缘测量规定1、遇到下列情况的,应对电动机进行绝缘测定：①新投入的电动机；②电动机检修后,工作票终止的；③运行中保护跳闸的电动机,紧停和动力保险两相熔断时；④值班员发现电动机冒烟着火和严重焦臭味的现象,并停止的；⑤备用时间超过15天的电动机；⑥电动机浇水,结露,进汽,受潮时；⑦电动机周围环境恶劣的情况如环境粉尘大,潮湿,有腐蚀性气体等电动机停止运行8小时,启动前对其测绝缘2、对于的高压电动机,应使用2500V摇表进行绝缘测定1min中,其阻值不低于6 兆欧,吸收比不低于3、对于380V及以下的电动机,应使用500V摇表进行测量1min,其值不低于兆欧;4、带有变频器的电动机,在测绝缘前应该将变频器进行隔离;5、主要辅机电动机退出备用测量绝缘时,应经值长同意;6、测量电动机绝缘时,应将其停电,验明却无电压时方可进行,在测量前后均对其对地放电;7、电动机绝缘阻值不合格的,禁止投入运行;8、电动机绝缘阻值测量结果应记入“电动机绝缘记录本”内;动增强功能的变频器,起动转矩为100%以上,可以带全负载起动;。
电动机的启动间隔规定中作如何规定？
一、高压电动机：
1、主风机：
①在热状态下允许启动一次，时间间隔不得少于240分钟；
②在冷态下启动允许两次，每次间隔时间不得少于60分钟。
2、
二、低压电动机：
①在正常情况下，厂用电动机允许在冷态下启动两次，每次间隔时间不得少于5分钟；
②在热状态下只允许启动一次。
③只有在处理事故时，以及启动时间不超过2～3秒的电动机，可以按上述规定增加启动一次。
④75-200kW以下的电动机，启动间隔时间不应小于30分钟。
⑤ 200～500kW的电动机，启动间隔时间不应小于1小时。
⑥500KW以上的不应小于2小时。
三、名词解释：
1、.冷态----------电机停运4小时以上或运行不到1小时后停运均为冷态。
电动机线圈温度与空气温度差不超过3℃，或10KW及以下电动机停用2h以后，10KW以上电动机停用4h以后
2、热态--------电动机除冷态以外的其余情况均属热态。
具体地说电动机运行1h以上为热态
电动机停运后，安装地点的温度在25℃以上时，3小时以内为热态，3小时以外为冷态；安装地点的温度在25℃以下时，1.5小时以内为热态，1.5小时以外为冷态。
3、。
电动机运行规程1. 正常运行方式1.1 运行规程：电动机正常运行不允许超过制造厂家所规定的参数。
1.2 允许参数部件名称允许最高温度允许最高温升定子线圈95℃60℃定子铁芯95℃60℃滑动轴承70℃35℃滚动轴承80℃45℃环境温度在35℃情况下，电动机各部温度和温升不得超过表中的规定。
1.3 振动和串动规定额定转速（r/min）3000 1500 1000 750振动值（双振动0.05 0.085 0.10 0.12幅）（mm）电动机轴向位移不许超过2mm——4mm1.4 绝缘电阻的规定1.4.1 高压电动机用2500V摇表测定，每千伏工作电压不低于1MΩ。
1.4.2 低压电动机定子及绕线式电动机转子不低于0.5 MΩ，应以500V摇表测定。
1.5 电压、电流的规定1.5.1电动机在额定电压的-5%～10%范围内变动时，其额定出力不变。
1.5.2电动机在额定出力运行时，相间不平衡电压不得超过5%。
1.5.3定子三相电流之差不得超过额定值的10%。
同时任一相电流不得超过额定值。
环境温度低于25 ℃时，定子电流可以超出额定值的8%。
2. 运行与维护2.1 启动前的准备2.1.1 检修后的电动机应收回本体及所属设备的全部工作票，拆除一切临时安全措施，恢复其固有安措施。
2.1.2 送电前进行下列检查a. 电动机本体及所属设备应完整无损，清洁卫生、无遗留杂物。
b. 电动机所带动的机械设备应完好无损，靠背轮紧固，具备启动条件。
c. 开关、电缆、电流互感器、仪表、一、二次回路完好。
d. 定子、转子无摩擦声。
e. 电动机地脚螺丝紧固无松动，外壳接地良好f. 电动机轴承中应有足够的油量。
g. 电动机保护器及继电保护装置完好。
h. 绝缘电阻测试合格。
2.2停送电程序2.2.1 进行电动机检修（试验）工作时必须取得值长的许可，并办理申请停送电检修手续。
a . 检修后要求试转（运行）的电动机，须由该电动机检修负责和电气值班员检查确认无问题后，得到值长同意方可送电。
电动机的启动间隔如何规定?
高压电动机：
①在热状态下允许启动一次，时间间隔不得少于240分钟；
②在冷态下启动允许两次，每次间隔时间不得少于60分钟。
低压电动机：
①在正常情况下，厂用电动机允许在冷态下启动两次，每次间隔时间不得少于5分钟；②在热状态下只允许启动一次。
③只有在处理事故时，以及启动时间不超过2~3秒的电动机，可以按上述规定增加启动一次。
④75-200kW以下的电动机，启动间隔时间不应小于30分钟。
⑤200〜500kW勺电动机，启动间隔时间不应小于1小时。
⑥500KW以上的不应小于2小时。
名词解释：
冷态：电机停运4小时以上或运行不到1小时后停运均为冷态。
电动机线圈温度与空气温度差不超过3C,或10KW及以下电动机停用2h 以后，10KW以上电动机停用4h以后。
热态：电动机除冷态以外的其余情况均属热态。
具体地说电动机运
行1h以上为热态
电动机停运后，安装地点的温度在25C以上时，3小时以内为热态，3小时以外为冷态；安装地点的温度在25C以下时，1.5小时以内为热态，1.5小时以外为冷态。
.对电动机启动是否采取软启的条件：a.机械设备不允许电机直接启动b.电机的容量大于10％—15％主变压器的容量；c.启动过程中电压降△U大于15％Un。
一般规定，异步电动机的功率低于7.5kW（原规定30KW）时允许直接启动。
如果功率大于7.5kW，而电源容量较大，满足下式时，电动机也可直接启动：启动电流/电动机额定电流≤[3+电源总容量（kVA）/电动机容量（kVA）]/4。
国家规定7.5KW以上电机都要降压启动（原规定是30KW），你这要分情况；你的变压器是电机额定容量的3倍以上，就可以直接启动通常,7瓦千以下的异步电动机均可直接启动.而7瓦千以上的电动机不能直接启动,需要用其他方法启动,但实际上没有什么严格的规定,而要根据电源的容量大小,启动次数,和允许干扰的程度及电动机的形式等来决定的.一般来说由变压器供电时不经常起动的电动机容量应不大于变压器容量的30%而经常启动的电动机的容量应不超过变压器的20%....允许直接启动的电动机的最大容量应以启动时造成的电压降落不超过额定电压的5%为原则.....满足下列条件可以直接启动：1、启动时对电网造成的电压降不超过规定值。
一般需要经常启动的，其压降不得超过10%，偶尔启动时不超过15%。
在保证生产机械所要求的启动转矩而又不影响其他用电设备的正常工作时，其压降可允许为20%或更大一些。
2、启动功率不超过供电设备和电网的过载能力。
对于变电所供电的，经常启动时，不大于变压器容量的20%，不经常启动时，不大于变压器容量的30%。
对于高压线路供电的，不超过线路短路容量的3%。
对于变压器-电动机组，要求电动机功率不大于变压器容量的80%。
如有侵权请联系告知删除，感谢你们的配合！精品。
高压电动机启动方式
电机容量小于电源容量且1000KW以下的可直接启动,这时的冲击电流是额定值的3-6倍(当然同步电机的直接启动指的是同低压的一样，先异后同等方法).为了防止冲击电流过大,对于大电机必需考虑削减启动电流的启动方式:有串电抗启动,变频启动,液力偶合器启动等多种方式.有简单有简洁。
高压电机要实现调速，主要采纳三种方式：
(1)液力耦合器方式。
即在电机和负载之间串入一个液力耦合装置，通过液面的凹凸调整电机和负载之间耦合力的大小，实现负载的速度调整;
(2)串级调速。
串级调速必需采纳绕线式异步电动机，将转子绕组的一部分能量通过整流、逆变再送回到电网，这样相当于调整了转子的内阻，从而转变了电动机的滑差;由于转子的电压和电网的电压一般不相等，所以向电网逆变需要一台变压器，为了节约这台变压器，现在国内市场应用中普遍采纳内馈电机的形式，即在定子上再做一个三相的帮助绕组，特地接受转子的反馈能量，帮助绕组也参加做功，这样主绕组从电网汲取的能量就会削减，达到调速节能的目的。
(3)凹凸方式。
由于当时高压变频技术没有解决，就采纳一台变压器，先把电网电压降低，然后采纳一台低压的变频器实现变频;对于电机，则有两种方法，一种方法是采纳低压电机;另一种方法，则是连续采纳原来的高压电机，需要在变频器和电机之间增加一台升压变
压器。
高压电机直接启动电路原理引言：高压电机直接启动电路是一种常见的电动机启动方式，通过直接将电动机连接到电源，实现电动机的快速启动。
本文将详细介绍高压电机直接启动电路的原理及其工作过程。
一、高压电机直接启动电路的基本原理高压电机直接启动电路是指将电动机直接连接到电源，通过电源的供电使电动机运转。
通常，高压电机直接启动电路采用的是交流电源，其工作原理如下：1. 开关控制：通过一个开关控制电动机的启动和停止。
当开关关闭时，电动机与电源断开，电动机停止运转；当开关打开时，电动机与电源连接，电动机开始运转。
2. 电流控制：电动机在启动的瞬间会产生较大的起动电流，为了保护电动机和电源，通常会采用电流控制器，限制启动电流的大小。
3. 电源稳定性：高压电机直接启动电路需要保证电源的稳定性，以确保电动机正常运转。
因此，供电电源的电压要保持稳定，以避免电动机出现异常运行或损坏的情况。
二、高压电机直接启动电路的工作过程高压电机直接启动电路的工作过程可以分为三个阶段：启动阶段、运行阶段和停止阶段。
1. 启动阶段：当开关打开时，电动机开始启动。
在启动瞬间，电动机会产生较大的起动电流，为了保护电动机和电源，需要采用电流控制器来限制启动电流的大小。
电流控制器可以通过调节电阻或使用启动电容器等方式来实现。
在启动阶段，电动机的转子开始旋转，并逐渐加速。
2. 运行阶段：在电动机启动后，进入运行阶段。
在运行阶段，电动机与电源保持连接，电源持续供电，电动机的转子以额定转速运转。
在此阶段，电动机根据需要提供所需的功率输出，完成工作任务。
3. 停止阶段：当需要停止电动机时，关闭开关即可断开电动机与电源的连接，电动机停止运转。
在停止阶段，电动机的转子逐渐减速，直至停止。
三、高压电机直接启动电路的优缺点高压电机直接启动电路具有以下优点：1. 简单可靠：高压电机直接启动电路结构简单，操作方便，不需要复杂的控制设备，可靠性高。
2. 成本低：相比其他启动方式，高压电机直接启动电路的成本较低，适用于一些经济条件有限的场合。
四：高压电气安全规程高压电动机操作规程二：高压电动机的启动与停止操作1：高压电动机的启动和送电操作1）压电动机启动前的准备新安装或长期未使用的高压电动机在开机启动前，一定要测量电动机的绝缘阻值。
测量高压电动机使用2500V摇表。
在常温下的绝缘电阻(包括电缆)高压电动机不应低于10MΩ，如果长期未使用的电动机还需要对高压电动机进行交流耐压试验。
2）高压电动机启动前的检查○1 :检查高压电动机是否已办理送电工作票○2 :检查高压电动机配电柜接地刀闸已分开○3 :检查高压电动机现场临时接地线与遮栏已全部拆除○4 :检查微机保护设定的各项参数是否全部合符要求○5 :检查高压电动机高压熔断器额定电流是否合符要求3）高压电动机启动在正常情况下，高压电动机允许在冷状态下连续起动2--3次，在热状态下允许起动一次，PM6&PM7高压电动机启动时，当高压配电柜由试验位置摇至运行位置后，再把转换开关由本地控制转为远程控制，合上二次控制回路空开，通知DCS操作人员启动电动机。
电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。
PM9＆PM10高压电动机配电柜由试验位置摇至运行位置过程中，通过观察发光指示条指示小车所处位置。
当发光指示条显示小车已摇至到位后，发光指示条由横向绿色变为竖向红色，把转换开关由本地控制转为远程控制，通知DCS操作人员启动电动机，电动机启动后检查各测量仪表的显示，电动机运行电流不允许超过电机额定电流值运行。
三：高压电动机启动前送电工作票操作步骤1：PM6&PM7高压电动机送电工作票操作步骤○1确定申请停电者本人办理了正确的送电工作票○2确定所在操作电动机柜号正确，且该开关确在分闸位置，取下“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，○4打开后门柜灯，观察接地刀确已完全分开到位，○5插入手车操作手柄，将该柜手车由试验位置摇至工作位置○6将该柜控制方式转换开关由就地位置旋至远控位置○7在操作票上填上操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机送电工作票操作步骤○1确认申请停电本人办理正确的送电工作票○2确认所要操作电动机柜号正确，检查该开关确已在分闸位置，取下：“禁止合闸，有人工作”标示牌○3按下接地刀活门开关，露出接地刀操作孔，插入接地刀操作手柄，将接地刀打到分开位置，并观察智能面板地刀位置指示条显示为绿色为分开位○4打开后门柜灯，观察地刀确已完全分开到位○5插入手车操作手柄，将该手车由试验位摇至工作位置，并观察智能操控面板发光指示条由横向绿色变为竖向的红色为工作到位置○6将该配电柜控制方式的转换开关由就地位置旋至远程控制位置○7在操作票上填写操作人和监护人的名字和具体的操作时间四：高压电动机停电操作1：PM6&PM7高压电动机停电工作票操作○1 :确认申请停电人已办理正确的停电工作票○2 :确认要操作电动机柜号正确，并且该开关已分闸○3 :将该柜控制方式转换开关由远控位置旋至就地位置○4 :插入手车操作手柄，将该柜手车由工作位置摇至试验置○5 :按下接地刀活门开关，露出接地刀操作孔，插入接地刀手柄，将接地刀打到合闸位置○6 : 挂上“止合闸，有人工作”，标示牌○7 : 打开后门灯，观察接地刀确已居合闸位○8 : 在操作票上填写操作人和监护人的名字和具体的操作时间2：PM9&PM10高压电动机停电工作票操作○1确认申捕停电人已办理正确的停电工作票○2确认所在操作的电动机配电柜号正确，并且该开关已分闸，智能操控面板上断睡器分合位指示条应从竖向红色变为横向绿色分闸位○3将该配电柜控制方式转换开关由远控位置旋至就地位置○4插入手车手柄，将该柜手柜由工作位置摇至试验位置，并观察智能操控面板发光指示条由竖向红色变为竖向绿色位置○5插入接地刀闸操作手柄，把接地刀闸由分开位置打为合闸位置，并观察智能操控面板发光指示条由斜向绿色变为竖向红色○6打开配电柜后门灯，观察接地刀闸确已合上○7挂上“禁止合闸，有人工作”停电标示牌○8在操作票上填写操作人和监护人的名字和具体的操作时间五：高压电动机运行监督及检查○1 :点检人员每隔4小时抄一次电动机运行电流数据，每隔4小时测量一次电动机轴承和电动机机身的温度○2 :电动机的轴承声音是否正常，振动是否超过允许值。
电动机的启动与停止一、启动前的检查1．启动前应查阅其电气、热力工作票已办理完工作票结束手续, 电气、热力工作票已如数收回；2．检查电动机上或其附近有无影响电动机运行的堆积杂物，电动机电气一、二次回路有无工作，电动机所带机械设备有无工作，电动机周围应整洁干净；3．查电动机所带的机械是否良好，是否具备启动条件；4．检查电动机润滑油系统、冷却水系统是否已具备投运条件，有无渗漏油、渗漏水现象，电动机启动前均应投入运行；5．检查电动机电气一、二次回路是否良好，是否已具备投运条件，电动机启动前均应处于“热备用”状态；6．电动机的导风风道以及风扇是否完好，有无杂物堵塞通风的现象；7．在有条件的情况下应进行手动盘车，检查电动机本体及其机械部分应无卡涩现象。
8．电动机启动前应按规定进行绝缘电阻的遥测工作，其值应符合规定。
9、电动机地脚螺丝和接地线紧固良好。
二、电动机的启动1、正常情况下，手动启动电机次数，冷状态下不得超过2－3次，热状态下不得超过1次，事故处理允许增加一次。
2、所谓冷状态，即线圈温度与空气温度不超过3度。
若没有温差时，对10KW 级以下电动机，停用两小时以上，对10KW级以上的，停用四小时以上，可视为冷状态。
3、电动机连续运行超过一小时以上视为热状态。
4、需多次启、停的电动机，启动间隔应不少于30分钟。
5、启动电动机前，应将负荷减至最小，然后启动电动机。
6、在电动机启动过程中，启动人员应注意启动电流不宜过大，返回时间不宜过长，电动机声音正常。
7、启动时，当发现电动机有异常鸣声，转数较平常慢或不转，启动电流长时间不返回，电机内冒烟、冒火等现象时，应立即停止运转，并及时汇报，查找原因。
8、对活塞泵、齿轮泵、轴流泵电动机，必须先开启截门后，再进行启动。
三、电动机的停运1、电动机停运前，应将负荷减至最小后，再把开关断开。
2、电动机不论机械作业或电气作业，检修人员应提前联系运行人员，办理工作票许可手续后才可拆、接电机接线头。
高压电动机的启动、停止规定
一、检修运行
电动机检修后，检修工作负责人在办理工作票终结时，应向运行人员交待设备状况、绝缘电阻值和电动机试转正常（转向正确）等，合格后方可联系送电操作。
二、工作程序
电动机所带机械所属单位需停、送电时，由所属单位值班负责人填写“设备停电联系单”或“设备送电联系单”联系。
三、绝缘测量
电动机送电前，应根据《电动机绝缘电阻的规定》有关内容决定是否测量绝缘。
四、开机检查
电动机启动前应进行外部检查，检查工作由负责电动机启动和运行的人员进行。
检查内容为：
1、电动机上或其附近有无杂物和是否有人工作。
2、电动机所带机械是否已准备好，并可以启动。
3、轴承和启动装置中的油位是否正确，轴承如系强力润滑及用水冷却者，检查其系统是否正常，并先使其投入运行。
4、如系空气冷却器冷却的电动机，应送上冷却水。
5、对于使用熔断器的电动机。
保险应按规定配备使用，且三相一致。
五、远程控制
对远方操作的电动机，由负责电动机运行人员进行检查后，通知远方
操作者，说明电动机已准备好可以启动，负责电动机运行的人员应留在电动机旁，直到电动机升到额定转速正常运行为止。
六、注意事项：
1、电动机的启动应逐台进行，一般不允许在同一母线上同时启动两台以上电动机。
由机组人员启动6KV高压电动机时，应先通知电气主值调整好母线电压。
2、鼠笼式转子的电动机在正常情况下，允许在冷态下启动两次，每次间隔时间不得小于5 分钟；在热态下允许启动一次，只有处理事故时以及启动时间不得超过3秒的电动机，可以多启动一次。
3、电动机再次启动时间间隔（以实际的启动电流延续时间为准）
①对启动时间小于10秒者不少于5分钟。
②对启动时间大于10秒者小于30秒者不少于30分钟。
③对启动时间大于30秒者小于60秒者不少于60分钟。
（注：电动机停转时间等于或大于30分钟者为冷态，电动机启动电流由大衰减到最小或停转时间小于30分钟者为热态）
3、若电动机在热态下因过流保护动作跳闸一般不得再启动。
经检查确无问题时，方可再启动一次。
只有当断开的重要厂用电动机没有备用电动机或者备用不能迅速启动时，为了保证供电，允许将断开的电机进行一次强合，但下列情况除外。
①在电动机启动调节装置或电源电缆上有明显的短路或损坏现象。
②发生需要立即停机的人身事故。
③电动机所带的机械损坏。
④电机冒烟或着火。
4、启动电动机时应按电流表监视启动过程。
启动结束后应按电流表检查电动机的电流是否超过额定值。
必要时应根据情况对电动机本体进行检查。
5、开关合上后电动机不转动或启动电流不返回，转速达不到正常时，应立即停止电动机运行，并查明原因。
《电动机绝缘测量规定》
1、遇到下列情况的，应对电动机进行绝缘测定：
①新投入的电动机；
②电动机检修后，工作票终止的；
③运行中保护跳闸的电动机，紧停和动力保险两相熔断时；
④值班员发现电动机冒烟着火和严重焦臭味的现象，并停止的；
⑤备用时间超过15天的电动机；
⑥电动机浇水，结露，进汽，受潮时；
⑦电动机周围环境恶劣的情况（如环境粉尘大，潮湿，有腐蚀性气体等）电动机停止运行8小时，启动前对其测绝缘
2、对于6.3kv的高压电动机，应使用2500V摇表进行绝缘测定1min 中，其阻值不低于6 兆欧，吸收比不低于1.3
3、对于380V及以下的电动机，应使用500V摇表进行测量1min，其值不低于0.5兆欧。
4、带有变频器的电动机，在测绝缘前应该将变频器进行隔离。
5、主要辅机电动机退出备用测量绝缘时，应经值长同意。
6、测量电动机绝缘时，应将其停电，验明却无电压时方可进行，在测量前后均对其对地放电。
7、电动机绝缘阻值不合格的，禁止投入运行。
8、电动机绝缘阻值测量结果应记入“电动机绝缘记录本”内。
额定转矩；对於带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。
