C15混凝土配合比设计报告

C15混凝土配合比为：0.58：1：2.081：3.952 。

C15：水泥强度配合比
1、每立方米用料量：
水：180 水泥：310 砂子：645 石子：1225
配合比为：0.58：1：2.081：3.952
砂率34.5% 水灰比：0.58
2、32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm
扩展资料：
常用混凝土配合比：
C25的配合比：水泥：砂；石：水=1：1.40：2.85：0.47（重量比）材料用量（kg/m3）：水泥：415kg；砂子：583kg；石子：1184kg；水：195kg
C30的配合比：水泥：砂：石：水=1：1.18：2.63：0.41（重量比）材料用量（kg/m3）：水泥：459kg；砂子：542kg；石子：1206kg水：188kg
C35的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1 ：1.37：2.78 ：0.46重量比）材料用量（kg/m3）：水泥：424kg；砂子：581kg；石子：1179kg水：195kg
C40的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1：1.08：2.41：0.40（重量比）材料用量（kg/m3）：水泥：488kg；砂子：528kg；石子：1176kg水：195kg。

省道三零七03标〔2014〕 17号
关于蚌埠市S307一级公路改建工程03标
C15混凝土配合比试验的报告
蚌埠市S307一级公路改建工程第二驻地办：
我项目部已完成C15砼配合比设计，试验报告编号为2014内-配合比 -10006，主要使用部位为雨水工程、桥梁工程、人行道及附属构筑物工程，现将试验结果汇总如下：
其中原材料型号及厂家、产地如下： 1、 水：饮用水；
2、 水泥：凤阳珍珠P.C32.5;
3、 砂：滁州明光砂厂，Ⅲ区；
4、 碎石：凤阳武店碎石厂，5-25mm 。

该试验结果符合设计及技术规范要求。

现特向贵单位申请，请予以批复！
附件： C15混凝土配合比设计报告
二O一四年十一月七日
主题词： 03标试验室 C15混凝土配合比报告蚌埠市S307一级公路改建工程项目部 2014年11月7 日印发打字：王茂校对：顾群签发：袁良超印数：4。

混凝土配合比试验报告本文是一份混凝土配合比试验报告，试验单位为广瑞晟商品混凝土。

试验的设计强度为C15，设计坍落度为180mm。

主要使用的仪器设备包括混凝土搅拌机、混凝土坍落度筒及测定仪、混凝土液压式压力试验机。

试验执行标准包括55-/T-J146-90、GB-2011等。

配合比为1∶2.53∶3.77∶0.65∶2.0，胶凝材料为品种规格P.O42.5的合水泥，水胶比为0.65.实测坍落度为190mm，配材料包括石子、砂子、II级粉煤灰等。

试验结果显示，3天后的抗压强度为6.3MPa，7天后的抗压强度为9.5MPa，28天后的抗压强度为17.4MPa。

试验人员在砂含水率为%、石子含水率为%的情况下进行了试配。

本次试验结果可为工程提供参考。

另外，文章中出现了一些明显的格式错误，需要进行修改。

同时，最后一段内容缺失，需要补充完整。

混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-003试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C25设计坍落度：180 mm配合比(质量比)：1∶2.21∶3.42∶0.58∶2.0胶凝材料：水泥用量250kg/m3，品种规格P.O42.5 水胶比：0.58实测坍落度（mm）：190配材料名称：XXX：中砂730kg碎石：10-20 400kg，10-30 730kg掺合料：II级粉煤灰80kg水：190kg外加剂品种、掺量：泵送剂2.0％6.6kg/m3 龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d 13.27d 21.128d 27.1尺寸折算系数：0.95标准试件抗压强度（MPa）：3d 12.57d 2028d 25.7养护条件：标准养护试配强度的%：-结论：此配合比是在砂含水率为%、石子含水率为%情况下试配得出。

试验单位（章）：2013年3月30日注：试验人：审核人：技术负责人：混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-004试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C30设计坍落度：180 mm配合比(质量比)：-胶凝材料：水泥用量-，品种规格- 水胶比：-实测坍落度（mm）：-配材料名称：-外加剂品种、掺量：-龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d -7d -28d -尺寸折算系数：-标准试件抗压强度（MPa）：3d -7d -28d -养护条件：-试配强度的%：-结论：-试验单位（章）：-注：试验人：审核人：技术负责人：本文是一份混凝土配合比试验报告，主要测试了C35商品混凝土的配合比、坍落度、强度等指标。

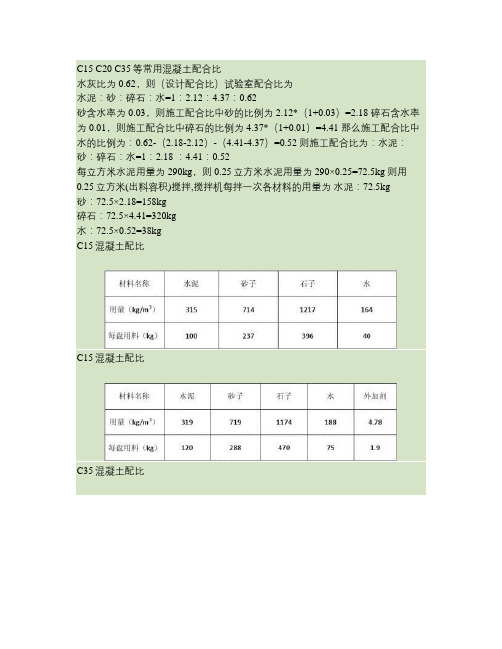

C15 C20 C35等常用混凝土配合比
水灰比为0.62，则（设计配合比）试验室配合比为
水泥：砂：碎石：水=1：2.12：4.37：0.62
砂含水率为0.03，则施工配合比中砂的比例为2.12*（1+0.03）=2.18 碎石含水率为0.01，则施工配合比中碎石的比例为4.37*（1+0.01）=4.41 那么施工配合比中水的比例为：0.62-（2.18-2.12）-（4.41-4.37）=0.52 则施工配合比为：水泥：砂：碎石：水=1：2.18 ：4.41：0.52
每立方米水泥用量为290kg，则0.25立方米水泥用量为290×0.25=72.5kg 则用0.25立方米(出料容积)搅拌,搅拌机每拌一次各材料的用量为水泥：72.5kg
砂：72.5×2.18=158kg
碎石：72.5×4.41=320kg
水：72.5×0.52=38kg
C15混凝土配比
C15混凝土配比
C35混凝土配比
注：坍落度：55~70mm。

C35施工混凝土配比
注：坍落度：55~70mm。

S6C30施工混凝土配比
C30混凝土配合比
注：1. 坍落度：160~180mm。

C25混凝土配合比
注：1. 坍落度：160~180mm。

C35后浇带砼配合比
注：1. 坍落度：55~70mm。

M5混合砂浆配合比
C35混凝土配比
注：坍落度：55~70mm。

2010年3月17日。

c15轻集料混凝土配合比摘要：一、轻集料混凝土概述1.轻集料混凝土定义2.轻集料混凝土特点二、c15 轻集料混凝土配合比设计1.原材料选择2.配合比设计原则3.c15 轻集料混凝土配合比三、c15 轻集料混凝土性能与应用1.力学性能2.耐久性能3.应用领域四、c15 轻集料混凝土施工技术1.施工准备2.施工方法3.质量控制正文：一、轻集料混凝土概述轻集料混凝土是一种以轻质骨料、水泥、掺合料、水及附加剂等组成的混凝土。

它具有轻质、高强、保温、隔热、吸声、抗渗等优点，广泛应用于建筑、桥梁、道路等领域。

二、c15 轻集料混凝土配合比设计1.原材料选择：根据设计要求，选择优质水泥、轻质骨料、掺合料、水及附加剂等原材料。

2.配合比设计原则：根据轻集料混凝土的特点，合理确定水泥用量，充分发挥轻质骨料的优点，保证混凝土的力学性能和耐久性能。

3.c15 轻集料混凝土配合比：水泥：300-350kg/m；轻质骨料：600-700kg/m；掺合料：150-200kg/m；水：150-200kg/m；附加剂：适量。

三、c15 轻集料混凝土性能与应用1.力学性能：c15 轻集料混凝土具有较高的抗压强度和抗折强度，满足一般建筑结构的要求。

2.耐久性能：具有良好的抗渗性、抗碳化性、抗冻融性，保证了混凝土的耐久性。

3.应用领域：广泛应用于框架结构、轻钢别墅、桥梁、涵洞等建筑结构中，满足节能、环保、经济等要求。

四、c15 轻集料混凝土施工技术1.施工准备：确保原材料质量，合理配置混凝土，准备好施工设备。

2.施工方法：根据结构特点和施工条件，选择合适的浇筑方法，如泵送、输送等。

贫混凝土基层配合比设计一、设计题目基层贫混凝土配合比二、设计资料1．抗压强度：根据《公路水泥混凝土路面施工技术细则》（JTG F30-2014）的要求， 28 天设计抗压强度标准值15.0Mpa。

2．组成资料：水泥为双鸭山安邦河 P.O42.5号普通硅酸盐水泥，碎石为玉林碎石场 4.75—31.5mm 连续级配碎石（ 4.75—9.5mm 碎石掺入量 40%，9.5—31.5mm 碎石掺入量 60%），砂为渡口砂场。

2、配合比设计的主要参数（1）、强度：贫混凝土基层的设计强度标准值(MPa)交通等级特重重中等7d 施工质检抗压强度10.07.0 5.028d 设计抗压强度标准值15.010.07.028d 设计弯拉强度标准值 3.0 2.0 1.5（2）、工作性：最佳工作性及允许范围指标坍落度S L（mm）界限卵石混凝土碎石混凝土最佳工作性20-4025-50允许波动范围5-5510-65（3）、耐久性：满足耐久性要求的贫混凝土最大水灰比交通等级特重重中等最大水灰比0.650.680.70有抗冻要求的最大水灰比0.600.630.653、各组成材料的质量的要求（1）水泥：3 天龄期28 天龄期凝结时间产地标号项目抗压抗折抗压抗折初凝终凝安定性Mpa Mpa Mpa Mpa min minP·O42.5规定值17.0 3.542.5 6.545600合格双鸭山实测18.4 3.947.5 6.9185294合格（2）砂：细度模数应在 2.3~3.0 之间且含泥量在不大于 3%，颗粒级配应符合要求。

产地细度模数含泥量级配区备注渡口 2.42 1.2Ⅱ中砂（3）碎石：粒径不大于 31.5mm，压碎值应不大于 15%，针片状含量应小于 15%，含泥量不大于 1%，级配符合要求。

产地规格压碎值针片状含含泥量级配量玉林 4.75~31.5cm 4.614.10.2合格（4）水为饮用水4、确定贫混凝土计算步骤（1）、采用 28d 设计抗压强度标准值15.0MPa，确定砼配制强度(f cu,o)f cu,o= f cu,k＋t l×s l =15.0＋1.645 ×1.5=17.5Mpaf cu,o—贫混凝土 28d 抗压强度（ Mpa）；f cu,k—28d 设计抗压强度标准值 (Mpa);t l－抗压强度保证系数，高速公路应取 1.645 ；s l－抗压强度标准差，无资料时或试件组数小于 6 组时，可取 1.5 （Mpa）。

C15混凝土配合比报告一、设计说明C15混凝土配合比，用于路基附属工程六棱块的施工，设计坍落度为30～50㎜。

二、依据规范标准《普通混凝土配合比设计规程》 JGJ55-2000《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003《普通混凝土力学性能试验方法标准》 GB/T50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T50080-2002《铁路混凝土与砌体工程施工规范》 TB 10210-2001三、原材料水泥：采用湖南宁乡南方水泥有限公司 P.O42.5水泥；细骨料：采用益阳市小洲垸长宝砂石有限公司的河砂，属中砂，级配良好；粗骨料：采用桃江县万功塘一石料厂的碎石， 5-10㎜碎石。

拌合用水：饮用水。

四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》（JGJ55-2000），混凝土的配制强度采用下式确定：fcu,0≥fcu,k+1.645σ根据《铁路混凝土与砌体工程施工规范》（TB 10210-2001）规定，σ取值为3.0Mpa，则：fcu,0=15+1.645×3.0=19.9 Mpa（2）初步配合比计算与试拌根据《混凝土工程施工质量验收补充标准》、《铁路混凝土与砌体工程施工质量验收标准》和设计要求。

水泥用量取314kg/m3，,根据《普通混凝土配和比设计规程》（JGJ55-2000）初选砂率为70%，混凝土拌合物用水量为220kg/m3；水灰比为0.70，按以上初步配合比在试验室进行试拌，再分别调整水灰比为0.65和0.75，得到相近的两个配合比进行试拌，见表1。

表1 C15六棱块混凝土配合比（kg/m3）五、C15六棱块混凝土试配及拌合物性能按表1的初步配合比进行试拌，得到满足和易性要求的配合比如下，各配合比拌合物性能见表2。

表2 拌合物性能试结果六、C15六棱块混凝土的力学性能按上述配合比成型力学性能（7d、28d、抗压强度）试件，试验结果见表3。

C15混凝土配合比1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)2、混凝土配制强度的确定2－1.设计要求C15。

2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为4MPaf cu.k为15 MPa由fcu.o≥15+1.645×4≥21.6(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－96及图纸和技术规范（1）W/C=a a f ce/(f cu.o+a a.a b.f ce) a a为0.46a b为0.07f ce为1.10*32.5=35.8MPa由此，W／C＝0.72，依据工地粗细集料情况及所用水泥的材性和经验，选取0.52为基准水灰比。

3－2.坍落度的选择根据该C15配合比使用部位，查表，坍落度选为10~30mm。

3－3.砂率的选择根据坍落度查表，砂率选为34％。

3－4.用水量选择（m wo）：根据坍落度数值及所用细集料为粗砂,碎石最大粒径为40mm，用水量m wo选用160kg。

3－5.水泥用量（M co）：Mco=160/0.52=308kg,取310kg.3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2360kg,用砂量Mso=(Mcp-Mwo-Mco)*0.34 =643kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso =1247kg3－8.配合比：根据上面计算得水泥：水：砂: 碎石310 ：160 ：643 ：12471: 0.52: 2.07: 4.024、调整水灰比：调整水灰比为0.57，用水量为160kg，水泥用量为Mco=160/0.57=281kg，按重量法计算砂、石用量分别为：Mso==652kg，Mgo=1267kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石= 310:160:643:1247 = 1:0.52:2.07:4.02；试拌材料用量为：水泥：水：砂:碎石= 7.5:3.90:15.53:30.15kg;拌和后，坍落度为30mm,达到设计要求;配合比2：水泥：水：砂:碎石= 281:160:652:1267 = 1: 0.57:2.32: 4.51试拌材料用量为：水泥：水：砂:碎石= 6.6:3.76:15.31:29.77kg;拌和后，坍落度为15mm,达到设计要求。

C15CFG混凝土配合比设计书一、试验所用仪器设备及试验环境试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，且均通过武汉市计量测试检定所检定合格，试验室、标养室，温度、湿度符合规范要求。

二、材料的选用1、水泥：选亚东牌普通42.5硅酸盐水泥，依据GB/T175-2007、GB/T1346-2001及GB/T1345-2005试验，各项指标均符合GB175-2007规范要求，详见下表表12、细骨料：选用巴河砂石厂河砂，依据JGJ52-2006试验，其各项指标均符合<<铁路混凝土与砌体工程施工规范>>及GB/T14684-2001标准要求，详见下表表23、粗骨料：选用阳新4.75～26.5mm连续级配碎石，依据JGJ52-2006试验，其各项指标均符合<<铁路混凝土与砌体工程施工规范>及GB/T14685-2001标准要求，详见下表表34、水：混凝土拌和站内井水，符合JGJ63—2006规范要求。

5、掺合料：选用阳逻电厂II级粉煤灰，符合GB/T1596-2005标准要求,其各项指标见试验报告。

6、外加剂：选用西卡1220聚羧酸减水剂，符合GB8076-2008混凝土外加剂标准要求，其各项性能指标详见厂家产品试验报告。

三、配合比的设计与计算依据《普通混凝土配合比设计规程》JGJ55-2000及《铁路混凝土与砌体体施工规范》TB10210-2001，JGJ79-2002 《建筑地基处理技术规范》结合工地实际情况对C15CFG混凝土进行设计与计算，具体过程如下：1、计算试配强度：f cu.o=f cu.k+1.645δ=21.58Mpa（δ=4）2、计算水胶比：f ce=42.5×1.13=48.03 MPa水/胶=a a×f ce/f cu.o+a a×a b×f ce=(0.46×48.03)/(21.58+0.46×0.07×48.03)=0.95(取0.60)选用每立方米砼用水量：根据西卡外加剂减水情况扣除其中含水量及经验选定混凝土每立方米用水量m wo=190Kg/m33、计算每立方米砼胶凝材料用量：总胶材=m wo/(水/胶)=190/0.6=317Kg/m3粉煤灰占总胶凝材料量的30%计算，粉煤灰用量为：m f0=317×30%=95kg/m3水泥用量为：m c0=317-95=222kg/m3调整后m c0为220 kg/m3，m f0为100kg/m3；胶凝材料总量为320 kg/m3。
