水泵出水口尺寸标准水泵是一种常见的水利设备，用于将液体从低处抽到高处或者远处。
在水泵的设计和制造过程中，出水口尺寸是一个非常重要的参数，它直接影响着水泵的性能和使用效果。
本文将对水泵出水口尺寸标准进行详细介绍，以便读者对水泵的选择和使用有更深入的了解。
首先，水泵出水口尺寸标准的制定是基于液体流体力学原理和工程实践经验的结合。
一般来说，水泵出水口尺寸标准包括出口直径、出口形式和出口位置等方面的要求。
其中，出口直径是指水泵出口的内径尺寸，它决定了水泵的出水流量和出水压力。
一般来说，出口直径越大，水泵的出水流量越大，出水压力越高。
而出口形式和出口位置则是指水泵出口的形状和位置要求，它们对水泵的出水效果和使用环境有一定的影响。
其次，根据实际工程需求和水泵性能要求，水泵出水口尺寸标准会有所不同。
在一般的工程应用中，一般会根据水泵的额定流量和额定扬程来确定出水口尺寸标准。
例如，对于大流量、大扬程的水泵，一般会采用大口径、多出口的设计，以满足大流量、大扬程的要求；而对于小流量、小扬程的水泵，则可以采用小口径、单出口的设计，以满足小流量、小扬程的要求。
此外，根据水泵的使用环境和安装位置的不同，出水口尺寸标准也会有所调整，以确保水泵的正常运行和使用效果。
最后，需要指出的是，水泵出水口尺寸标准的制定和遵守对水泵的性能和使用效果有着重要的意义。
合理的出水口尺寸标准可以确保水泵的出水效果和使用效果，避免因出水口尺寸不合理而导致的出水不畅、出水压力不足等问题。
因此，在选择和使用水泵时，需要根据实际需求和水泵性能要求来确定出水口尺寸标准，并严格遵守相关的技术标准和规范，以确保水泵的正常运行和使用效果。
总之，水泵出水口尺寸标准是水泵设计和制造中的重要参数，它直接影响着水泵的性能和使用效果。
合理的出水口尺寸标准可以确保水泵的出水效果和使用效果，避免因出水口尺寸不合理而导致的问题。
因此，在选择和使用水泵时，需要充分考虑出水口尺寸标准的要求，以确保水泵的正常运行和使用效果。

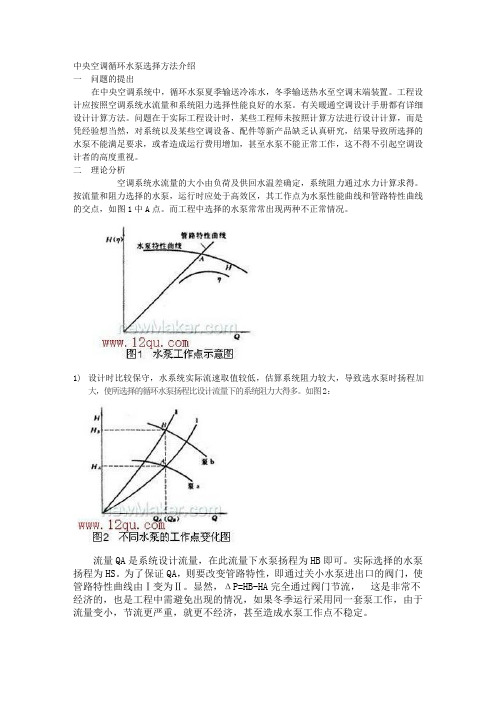

中央空调循环水泵选择方法介绍一问题的提出在中央空调系统中，循环水泵夏季输送冷冻水，冬季输送热水至空调末端装置。
工程设计应按照空调系统水流量和系统阻力选择性能良好的水泵。
有关暖通空调设计手册都有详细设计计算方法。
问题在于实际工程设计时，某些工程师未按照计算方法进行设计计算，而是凭经验想当然，对系统以及某些空调设备、配件等新产品缺乏认真研究，结果导致所选择的水泵不能满足要求，或者造成运行费用增加，甚至水泵不能正常工作，这不得不引起空调设计者的高度重视。
二理论分析空调系统水流量的大小由负荷及供回水温差确定，系统阻力通过水力计算求得。
按流量和阻力选择的水泵，运行时应处于高效区，其工作点为水泵性能曲线和管路特性曲线的交点，如图1中A点。
而工程中选择的水泵常常出现两种不正常情况。
1)设计时比较保守，水系统实际流速取值较低，估算系统阻力较大，导致选水泵时扬程加大，使所选择的循环水泵扬程比设计流量下的系统阻力大得多。
如图2：流量QA是系统设计流量，在此流量下水泵扬程为HB即可。
实际选择的水泵扬程为HS。
为了保证QA，则要改变管路特性，即通过关小水泵进出口的阀门，使管路特性曲线由Ⅰ变为Ⅱ。
显然，ΔP=HB-HA完全通过阀门节流，这是非常不经济的，也是工程中需避免出现的情况，如果冬季运行采用同一套泵工作，由于流量变小，节流更严重，就更不经济，甚至造成水泵工作点不稳定。
2)设计过于自信，对空调系统阻力估算偏小，所选泵扬程小于设计流量下系统阻力。
如图3所示：设计工作点为A，水泵流量为QA，扬程为HA。
水泵实际运行时管路特性曲线不是Ⅰ，而是Ⅱ，运行工作点为B，流量QBA，且B点不在水泵高效区。
显然这比第一种情况更为不利。
解决的唯一办法只能更换水泵。
三工程实例例1 甲工程为一单体高层建筑，建筑高度29m，泵房设在主楼地下室。
设计选用进口开利离心式冷冻机一台，制冷量为1163 kW，配用2台循环水泵，1用1备，水泵参数见表1。
暖通空调安装工程中的水泵规范要求详解在暖通空调安装工程中，水泵是一个重要的设备，起到循环供水的关键作用。
为了确保系统的稳定运行和安全性，水泵的选择和安装必须遵守一定的规范要求。
本文将详细介绍暖通空调安装工程中水泵的规范要求，以帮助工程师和安装人员更好地理解和操作。
1. 水泵的选择暖通空调系统中的水泵根据其用途可分为循环泵和增压泵。
循环泵负责将冷热水循环供应到各个末端设备，而增压泵用于提供更大的水压，以适应长距离水平或垂直输送。
根据具体需求，选择合适的水泵是十分重要的。
在选择水泵时，需要考虑以下几个方面：1.1 流量要求：根据工程的设计参数和设备的需求，确定所需的水泵流量，确保供水充足。
1.2 扬程要求：根据水泵输送的水位高差和管道阻力，确定所需的水泵扬程，以满足水的输送需求。
1.3 功率要求：水泵的功率应根据所需流量和扬程确定，确保水泵运行的平稳可靠。
1.4 材质要求：根据工程环境和输送介质的特性，选择相应的材质，以确保水泵的耐腐蚀性和长期使用性能。
2. 水泵的安装2.1 安装位置：水泵应安装在通风良好、温度适宜的室内，远离腐蚀性气体和刺激性物质。
同时，还要考虑到维修和维护的便利性。
2.2 防振措施：水泵在使用过程中会产生振动，为了减少振动对周围设备和管道的影响，应采取防振措施，如使用减振垫等。
2.3 连接管道：水泵的进出口管道应与系统中的其他设备和管道连接紧固可靠，确保无泄漏情况发生。
对于长距离管道，还应设置支撑和定位装置，以保证管道的稳定性和安全性。
2.4 电气接线：水泵的电气接线必须符合电气安全规范，确保电气设备的安全可靠。
同时，还要保证接线端子的良好接触和防护。
3. 水泵的运行和维护3.1 运行参数：在使用水泵之前，需要设置水泵的运行参数，包括启停时间、流量设定等。
在运行过程中，还要不断监测和调整运行参数，以确保系统的稳定运行。
3.2 润滑和冷却：根据水泵的润滑和冷却要求，定期检查和更换润滑油和冷却液，以确保水泵的正常运行。
广一空调水泵型号参数1. 型号：GVM2. 最大流量：30L/min3. 最大扬程：6.5m4. 电压：220V5. 连接口径：G1’’6. 功率：150W7. 电流：0.7A8. 泵体材料：铸铁9. 叶轮材料：铜10. 自吸高度：2m11. 机械密封：耐磨陶瓷/碳素1. 防干烧设计，自动断电。
2. 静音设计，噪音低于50分贝。
3. 注水口采用人性化设计，方便添加水和清洗。
4. 泵体和叶轮采用高强度材料，耐腐蚀，耐用。
5. 适用范围广，可与各种型号空调搭配使用。
广一空调水泵具有稳定可靠、高效节能、使用寿命长等优点，是广泛应用于空调系统的一款优良产品。
除了基本参数，广一空调水泵还有一些典型的应用场景。
随着空调的普及，广一空调水泵也逐渐成为了室内空调系统中必不可少的一部分。
对于家庭用户而言，广一空调水泵是一种节能环保的小型水泵，适用于中小型室内空调系统，能够为用户提供一种更加节能、安静的空调运行体验。
而对于办公、商业建筑等用户来说，广一空调水泵则更多地应用于大型的中央空调系统中。
这些系统通常具有较高的流量和扬程需求，而广一空调水泵可以稳定地满足这些需求，并确保空调系统的正常运作。
广一空调水泵还广泛应用于医院、工厂、学校等大型公共场所，这些公共场所对空气质量有非常严格的要求。
广一空调水泵在保持空调系统正常运行的也能够起到有效的空气过滤和净化作用，确保室内空气的清洁和健康。
在这些场所使用广一空调水泵，不仅能够提高室内环境质量，还能有效降低空调系统的运行成本。
广一空调水泵不仅是一种优良的水泵产品，更是一种可靠、高效、节能的空调运行解决方案。
随着人们对空气质量、能源消耗和环保等问题的日益关注，广一空调水泵势必将在未来的应用场景中发挥越来越重要的作用。
1. 使用前应检查电源电压，确保符合产品标准。
2. 安装前应仔细阅读产品手册，并按照要求正确安装。
3. 在安装过程中应仔细检查连接管路及电气线路，确保连接妥当。
冷冻水泵选型及配置冷（热）水泵的流量冷（热）水泵的流量根据冷（热）负荷和供回水温度差确定G=0.86Q/△t式中 G——冷热水流量，kg/hQ——冷热水负荷，W△t——供回水温差，℃。
冷（热）水泵的流量可取系统水流量的1.05~1.1倍。
冷（热）水泵的扬程【估算方法1】：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1——为冷水机组蒸发器的水压降；△P2——为该环中并联的各占空调末端装置的水压损失最大的一台的水压降；L——为该最不利环路的管长；K——为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6。
【估算方法2】：冷冻水泵选型最重要的步骤是对其扬程和流量的确定，一般来说，冷冻水泵选型大多是清水离心泵。
下面，世界泵阀网为大家列举冷冻水泵选型时所要参考的参数及具体的计算方法。
冷冻水泵选型过程中最具参考意义的参数是扬程，冷冻水泵扬程实用估算方法常见的由闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
在空调系统设计中，包括冷水机组地源热泵机组风冷热泵机组中都会涉及到冷冻水泵扬程计算，而在扩初设计中往往不需要太准确的计算，所以分享下我的估算过程。
（1）冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
（2）管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
冷冻水泵选型及配置冷（热）水泵的流量冷（热）水泵的流量根据冷（热）负荷和供回水温度差确定G=0.86Q/△t式中G——冷热水流量，kg/hQ——冷热水负荷，W△t——供回水温差，℃。
冷（热）水泵的流量可取系统水流量的1.05~1.1倍。
冷（热）水泵的扬程【估算方法1】：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1——为冷水机组蒸发器的水压降；△P2——为该环中并联的各占空调末端装置的水压损失最大的一台的水压降；L——为该最不利环路的管长；K——为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6。
【估算方法2】：冷冻水泵选型最重要的步骤是对其扬程和流量的确定，一般来说，冷冻水泵选型大多是清水离心泵。
下面，世界泵阀网为大家列举冷冻水泵选型时所要参考的参数及具体的计算方法。
冷冻水泵选型过程中最具参考意义的参数是扬程，冷冻水泵扬程实用估算方法常见的由闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
在空调系统设计中，包括冷水机组地源热泵机组风冷热泵机组中都会涉及到冷冻水泵扬程计算，而在扩初设计中往往不需要太准确的计算，所以分享下我的估算过程。
（1）冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
（2）管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
空调水泵选型及冷冻水管径估算选型表2012-03-06 14:50:27| 分类：暖通空调(来源于| 标签：|字号大中小订阅水泵扬程计算方法空调闭式水系统的扬程计算公式为：H=1.2∑△h，其中1.2为附加安全系数。
而∑△h为管路总阻力损失。
冷冻水泵扬程估算方法估算方法1：暖通冷冻泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6 估算方法2：这里所谈的是冷冻水闭式系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
此项阻力一般在20~50kPa范围内。
4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。
二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。
如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。
中央空调系统水泵选型、扬程计算及注意事项
中央空调系统水泵选型、扬程计算及注意事项是中央空调系统设计中非常重要的一部分。
下面是一些关于中央空调系统水泵选型、扬程计算及注意事项的相关信息：
1.水泵选型：
选择合适的水泵是确保中央空调系统正常运行的关键。
首先
需要计算系统所需的流量和扬程，然后根据这些参数选择合适的水泵。
流量和扬程的计算通常由系统设计师完成，根据所需的冷却负荷和管道布局确定。
2.扬程计算：
扬程是水泵能够克服阻力将水抬升到特定高度的能力。
在计
算扬程时，需要考虑水泵的额定流量、管道阻力、高度差以及其他可能影响水流的因素。
一般来说，扬程计算可以通过水泵厂家提供的性能曲线进行。
3.注意事项：
在选型和使用水泵时，还需要注意以下几点：
- 确保水泵的额定流量和扬程满足系统需求，避免选择过大
或过小的水泵。
- 需要根据具体的工况环境选择适合的水泵材质和密封方式，以确保水泵的正常运行和使用寿命。
- 定期检查水泵的运行情况，包括检查轴承、密封件、冷却
水和润滑油等部件的状况，及时进行维护和更换。
- 避免过高或过低的供水温度和压力，以免对水泵产生不良
影响。
- 在水泵的进出口处设置合适的阀门和管道布局，以便于维修和清洗。
以上是一些关于中央空调系统水泵选型、扬程计算及注意事项的基本信息，具体的选型和计算需要根据实际情况进行。
如果有需要，建议咨询专业的中央空调系统设计师或水泵厂家进行详细的指导和支持。
泵的吸水口一般大于出口，因为吸口为低压力，水的密度小流速慢，为了满足供水平衡要求一般都大
出水是压力流流速快，同管径流量大，所以决定连接的吸水口要大于出水口管径
进出要加排放阀，出口缩径加装止回阀
一、泵的吸入口管道流程：
1、管径
离心泵入口管径应比进口直径达1-2级后相等；往复泵入口管径应比进口直径达1-3宗级后相等；总之，需要进行水利学计算，应满足泵必须的汽蚀余量的要求。
2、管道的坡度
若泵进出口管线可能从在气体，而吸液设备高于泵时，则进口管道由吸液设备坡向泵，坡度最小为1：6为宜。
3、切断阀
为了便于维修和开车，应设置切断阀并尽可能的靠近泵入口，口径应与管径相同。
为了节约阀门的投资，当吸入管径比进口管径达两级时，可选用比进口管径大一级的阀门，但需要验算汽蚀余量。
若系统只有一台泵，切断阀压力等级应与进口管道相同，若有两台或两台以上泵时，则切断阀及他与泵之间的管件等级至少应为正常操作温度下最大出口压力的3/4。
4、过滤器
小间隙泵，如：螺杆泵、齿轮泵、注塞泵等应设永久性过滤器。
每台装一个，位于切断阀与泵进口之间。
离心泵除物料脏或特殊要求外，一般不设永久性过滤器，但要求设开车用临时过滤器。
当口径大于或等于40时，也可设永久性过滤器，经常采用Y型过滤器，安装紧靠泵吸入管道切断阀的下游。
5、缓冲罐
往复泵当汽蚀余量必能满足要求时，可在绷得进口管道上设置缓冲罐。
二、泵排除管道流程：
1、切断阀
泵出口应设置切断阀，门的口径应与管径相同。
若管径比泵的出口管径竟大一级或大两级以上时，则阀门可比管径小一级。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
2、止回阀
容积式泵通常不设止回阀。
每台离心泵或漩涡泵在泵出口与切断阀之间应设置止回阀，直径与切断阀相同。
泵出口管线为分支时，宜在泵出口总线上设置止回阀。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
3、泄压阀
每台往复泵和转子泵出口与第一个阀门之间，应设置安全阀，若泵自备，则可不另设。
蒸汽往复泵出口一般不设泄压阀，但当泵失控时压力可能超过泵体虽能承受的压力或泵压力超过下游系统有较大影响时，应在泵出口处设置泄压阀。
其他类型泵若关闭出口阀压力可能增大会毁坏管道或设备时，应设置安全阀。
4、压力表
每一台泵的出口应装压力表，位于泵和出口第一个法门之间的直段管线上。
5、缓冲罐
在下列场合的往复泵的管道上需设缓冲罐：
（1）为改善计量的正确性，需减少流量的脉冲幅度，对单缸或双缸单作用泵，在流量计上游应设缓冲罐，双缸双作用及三缸泵仅在进出口干管上设缓冲罐。
（2）为了减少高压管道振动，应设缓冲罐。
当P≥3.5Mpa时就需要与泵的设计者商榷是否安装缓冲罐。
（3）泵用于油压系统，为了防止液压脉动使系统操作不稳定，应设缓冲罐。
三、放空与放净管道
1、放空
除自行排气的泵外，均需设开车用放空管道。
为了防止气阻，在进口管道上应设操作放空管道。
真空系统的放空均应返回至吸液设备的气相空间。
输送液化石油气的泵在泵进口管道上设置排入密闭系统的放空管道。
输送沥青等操作时需经常防空物料至系统，应将放空管道返回吸液设备，并设伴热管道。
2、放净
卧式泵的壳体应设放净阀。
若进出口切断阀之间的物料不可能通过泵体放净，则应在管道上设放净阀，离心泵出口管线上，在止回阀与切断阀之间应设放净阀。
四、其他管道
1、低流量保护管道
离心泵如可能在低于泵的允许最小流量运转，应设泵低流量保护管道，使一部分流体从泵排出口返回至泵入口端的容器内，离心泵短期操作在额定流量的20%以下时，应装有限流孔板旁路（设截止阀或调节阀）；其流量至少为额定流量的20%，若流体通过旁路孔板可能会闪蒸时，则应考虑增设相应冷却措施，离心泵若长期运转在额定流量30%以下时，应设孔板调节旁路，旁路与泵的吸液设备相连。
2、暖泵及防凝管道
离心泵输送物料温度若超过200℃，需设防凝和暖泵管道，是少量物料由操作泵有排出管道引出流经备用泵的泵体，然后回至泵入口，是泵处于热备状态，防止备用泵及吸入、排出管道内介质凝固，保证暖泵，便于启动。
图中管A为吸入、排出口防冻、凝管道，可于停工清扫管道合用；管B为启动暖泵管道，当排除管径小于DN80时，可不设管B，采用稍稍打开出口阀代替。
旁通流量约为正常流量的3-5%。
若气温低于物料的凝固点，需设暖泵旁路，以免物料在泵内凝固，此外，泵进出口之间需设防凝旁路，该管路与主管路的连接点应尽靠近切断阀，防止出现死角。
防凝旁路用蒸汽或电伴热。
3、平衡管道
泵输送常温喜爱饱和蒸汽压大于大于大气压或出于闪蒸状态的液体尤其是立式泵，在泵的进出口与切断阀之间应设平衡管道，防止蒸汽进入泵体产生气蚀。
平衡管应尽量靠近泵进口引出，返回吸夜设备的气相空间。
平衡管道应设置切断阀。
4、高压管路
高扬程泵的出口切断阀的两侧压差较大，发瓣的单向受压较大，特别是大阀门不已开启，应在阀门的前后设DN20的旁路，在开启主阀前，先打开旁路阀，是主阀两侧的压力平衡，一边顺利开启主阀门。
