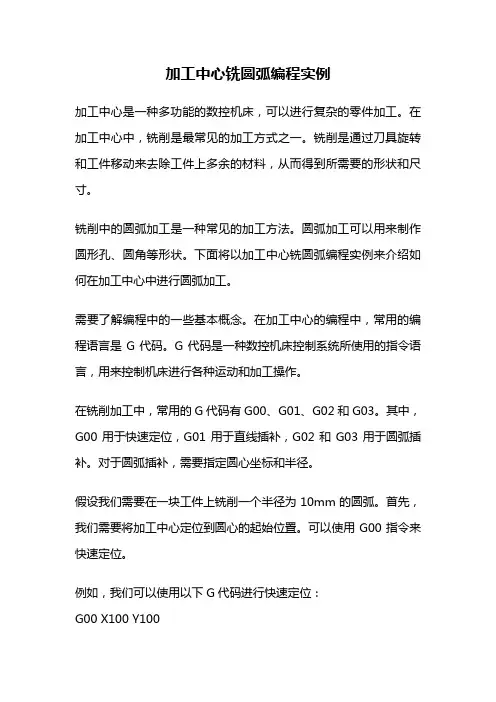

加工中心铣圆弧编程实例加工中心是一种多功能的数控机床，可以进行复杂的零件加工。
在加工中心中，铣削是最常见的加工方式之一。
铣削是通过刀具旋转和工件移动来去除工件上多余的材料，从而得到所需要的形状和尺寸。
铣削中的圆弧加工是一种常见的加工方法。
圆弧加工可以用来制作圆形孔、圆角等形状。
下面将以加工中心铣圆弧编程实例来介绍如何在加工中心中进行圆弧加工。
需要了解编程中的一些基本概念。
在加工中心的编程中，常用的编程语言是G代码。
G代码是一种数控机床控制系统所使用的指令语言，用来控制机床进行各种运动和加工操作。
在铣削加工中，常用的G代码有G00、G01、G02和G03。
其中，G00用于快速定位，G01用于直线插补，G02和G03用于圆弧插补。
对于圆弧插补，需要指定圆心坐标和半径。
假设我们需要在一块工件上铣削一个半径为10mm的圆弧。
首先，我们需要将加工中心定位到圆心的起始位置。
可以使用G00指令来快速定位。
例如，我们可以使用以下G代码进行快速定位：G00 X100 Y100上述代码将加工中心的刀具快速移动到X轴坐标为100，Y轴坐标为100的位置。
接下来，我们需要指定圆心的位置和半径，并选择G02或G03指令来进行圆弧插补。
例如，我们可以使用以下G代码进行圆弧插补：G02 X90 Y100 I-10 J0上述代码表示从当前位置开始，以半径为10mm的圆弧逆时针插补到X轴坐标为90，Y轴坐标为100的位置。
I和J分别表示圆心相对于起始位置的偏移量。
在进行圆弧插补时，还需要指定刀具的进给速度和切削速度。
可以使用F指令来指定进给速度，S指令来指定切削速度。
例如，我们可以使用以下G代码来指定进给速度和切削速度：F100S2000上述代码表示进给速度为100mm/min，切削速度为2000rpm。
通过以上的编程指令，我们可以在加工中心上实现圆弧加工。
当然，在实际应用中，还需要考虑刀具的选择、切削参数的调整等因素。
总结一下，加工中心铣圆弧编程实例涉及到G代码的运用。
加工中心编程实例详解
加工中心编程实例详解加工中心是一种高精度、高效率的数控机床，广泛应用于航空、航天、汽车、电子、机械等领域。
加工中心的编程是其重要的组成部分，正确的编程可以保证加工质量和效率。
本文将以一个实例来详细介绍加工中心编程的过程。
实例描述假设我们需要加工一个直径为50mm、高度为30mm的圆柱形零件，材料为铝合金。
我们需要在加工中心上进行铣削加工，要求表面光滑度Ra≤0.8μm，加工精度为±0.02mm。
下面是具体的加工步骤和编程过程。
1. 设计CAD图纸我们需要使用CAD软件进行零件的设计。
根据要求，我们设计出一个直径为50mm、高度为30mm的圆柱形零件，如下图所示。
2. 制定加工方案接下来，我们需要制定加工方案。
根据零件的形状和要求，我们决定采用铣削加工。
具体的加工方案如下：（1）采用直径为10mm的立铣刀进行粗加工，切削深度为2mm，切削速度为1000mm/min，进给速度为300mm/min。
（2）采用直径为6mm的立铣刀进行精加工，切削深度为0.5mm，切削速度为1500mm/min，进给速度为500mm/min。
（3）采用直径为3mm的球头铣刀进行光洁加工，切削深度为0.1mm，切削速度为800mm/min，进给速度为200mm/min。
3. 编写加工程序根据加工方案，我们需要编写相应的加工程序。
加工程序是一段G 代码，用于控制加工中心进行加工。
下面是具体的加工程序：（1）粗加工程序G90 G54 G17 G40 G49 G80M3 S1000G0 X0 Y0 Z30G43 H1 Z2G1 Z28 F300G1 X-25 F1000G1 Y0G1 X25G1 Y25G1 X0G1 Y-25G1 X-25G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1000：主轴转速1000r/minG0 X0 Y0 Z30：快速移动到起始点G43 H1 Z2：刀具长度补偿，H1表示刀具编号，Z2表示刀具长度G1 Z28 F300：Z轴移动到切削深度，F300表示进给速度G1 X-25 F1000：X轴移动到起始点，F1000表示进给速度G1 Y0：Y轴移动到起始点G1 X25：X轴移动到下一个点G1 Y25：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-25：Y轴移动到下一个点G1 X-25：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（2）精加工程序G90 G54 G17 G40 G49 G80 M3 S1500G0 X0 Y0 Z30G43 H2 Z2G1 Z29.5 F500G1 X-22.5 F1500G1 Y0G1 X22.5G1 Y22.5G1 X0G1 Y-22.5G1 X-22.5G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1500：主轴转速1500r/minG0 X0 Y0 Z30：快速移动到起始点G43 H2 Z2：刀具长度补偿，H2表示刀具编号，Z2表示刀具长度G1 Z29.5 F500：Z轴移动到切削深度，F500表示进给速度G1 X-22.5 F1500：X轴移动到起始点，F1500表示进给速度G1 Y0：Y轴移动到起始点G1 X22.5：X轴移动到下一个点G1 Y22.5：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-22.5：Y轴移动到下一个点G1 X-22.5：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（3）光洁加工程序G90 G54 G17 G40 G49 G80M3 S800G0 X0 Y0 Z30G43 H3 Z2G1 Z29.9 F200G1 X-20 F800G3 Y0 I20 J0 F200G3 X0 Y20 I0 J-20G3 Y0 X20 I-20 J0G3 X0 Y-20 I0 J20G3 Y0 X-20 I20 J0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S800：主轴转速800r/minG0 X0 Y0 Z30：快速移动到起始点G43 H3 Z2：刀具长度补偿，H3表示刀具编号，Z2表示刀具长度G1 Z29.9 F200：Z轴移动到切削深度，F200表示进给速度G1 X-20 F800：X轴移动到起始点，F800表示进给速度G3 Y0 I20 J0 F200：以Y轴为轴心，半径为20mm的圆弧插补，F200表示进给速度G3 X0 Y20 I0 J-20：以X轴为轴心，半径为20mm的圆弧插补G3 Y0 X20 I-20 J0：以Y轴为轴心，半径为20mm的圆弧插补。
数控铣削加工工艺与编程实例
第三章
数控铣床与加工中心编程与操作
3）钻各光孔、螺纹孔的中心孔。φ12H8mm孔精度等级 IT7，表面粗糙度Ra值为0.8μm，为保证垂直度，防止钻 偏，按钻中心孔→钻孔→扩孔→铰孔加工方案。
第三章
数控铣床与加工中心编程与操作
4）钻、扩、锪、铰φ12H8mm光孔和φ16mm的台阶孔； φ16mm孔在φ12mm孔基础上锪至要求尺寸即可。
第三章
数控铣床与加工中心编程与操作
3.6 典型零件的编程与操作
3.6.1 平面外轮廓零件的编程与操作
平面外轮廓零件如图3-99所示。 已知毛坯尺寸为 62mm×62mm×21mm的长方 料，材料为45钢，按单件生产 安排其数控加工工艺，试编写 出凸台外轮廓加工程序并利用 数控铣床加工出该零件。
第三章
第三章
数控铣床与加工中心编程与操作
2.编制参考程序 1）认真阅读零件图，确定工件坐标系。根据工件坐标系 建立原则，X、Y向加工原点选在φ60H7mm孔的中心， Z向加工原点选在B面（不是毛坯表面）。工件加工原点 与设计基准重合，有利于编程计算的方便，且易保证零 件的加工精度。Z向对刀基准面选择底面A，与工件的定 位基准重合，X、Y向对刀基准面可选择φ60H7mm毛坯 孔表面或四个侧面。 2）计算各基点（节点）坐标值。如图3-112所示各圆的 圆心坐标值见表3-32。
第三章
4.评分标准
数控铣床与加工中心编程与操作
第三章
数控铣床与加工中心编程与操作
1.确定加工工艺 （1）加工工艺分析 按长径比的大小，孔可分为深孔和浅孔两类。 （2）加工过程 确定加工顺序时，按照先粗后精、先面后孔的原则，其 加工顺序为： 1）编程加工前，应首先钻孔前校平工件、用中心钻钻 6×φ8mm的中心孔； 2）同φ10mm铣刀铣削型腔； 3）用φ8mm钻头钻6×φ8mm的通孔，加工路线： L→M→N→I→J→K；
加工中心编程实例(1)
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
加工中心铣螺纹编程【详细版】
随着时代的进步，数控行业在我国大中型机械加工业用得越来越广泛，一些大型零件的螺纹加工，传统的螺纹车削和丝锥、板牙已无法满足生产的需要。
而在数控铣床或加工中心得到广泛应用的今天，采用三轴联动机床进行螺纹加工，改变了螺纹的加工工艺方法，取得了良好的效果。
一、螺旋铣削内孔1.加工范围孔径较大的盲孔或通孔，由于麻花钻加工太慢或不能加工，往往选择螺旋铣削的方式。
而且由于该方式选择的刀具不带底刃，所以更适合小切深、高转速及大进给的加工情况。
2.加工特点螺旋铣削加工孔是建立在螺旋式下刀方法基础上的加工方法，螺旋铣孔时有一个特点：每螺旋铣削一周，刀具的Z 轴方向移动一个下刀高度。
3.螺纹铣刀的选择选择16mm 的三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。
4.说明这种方法在螺旋铣削内孔上很有特色，其程序编写的实质就是将一个下刀高度作为螺旋线高度编成一个子程序，通过循环调用该螺旋线子程序，完成整个孔的铣削加工。
该方法加工孔不受铣刀规格等因素影响，所以在数控铣床和加工中心上应用比较理想。
使用G03/G02三轴联动走螺旋线，刀具沿工件表面（孔壁或圆柱外表）切削。
螺旋插补一周，刀具Z向负方向走一个螺距量。
工作原理：使用G03/G02三轴联动走螺旋线，刀具沿工件表面（孔壁或圆柱外表）切削。
螺旋插补一周，刀具Z向负方向走一个螺距量。
编程原理：G02 Z-2.5 I3. Z-2.5等于螺距为2.5mm ，假设刀具半径为5mm则加工M16的右旋螺纹优势：使用了三轴联动数控铣床或加工中心进行加工螺纹，相对于传统螺纹加工１、如螺距为2的螺纹铣刀可以加工各种公称直径，螺距为2mm的内外螺纹采用铣削方式加工螺纹，螺纹的质量比传统方式加工质量高采用机夹式刀片刀具，寿命长多齿螺纹铣刀加工时，加工速度远超攻丝首件通止规检测后，后面的零件加工质量稳定使用方法：G65 P1999 X_ Y_ Z_ R_ A_ B_ C_ S_ F_XY 螺纹孔或外螺纹的中心位置 X=#24 Y=#25Z 螺纹加工到底部，Z轴的位置（绝对坐标） Z=#26 R 快速定位（安全高度）开始切削螺纹的位置 R=#18 A 螺纹螺距 A=#1 B 螺纹公称直径 B=#2C 螺纹铣刀的刀具半径 C=#3 内螺纹为负数外螺纹加工为正数 S 主轴转速F 进给速度，主要用于控制刀具的每齿吃刀量如： G65 p1999 X30 Y30 Z-10 R2 A2 B16 C-5 S2000 F150;在X30y30的位置加工 M16 螺距2 深10的右旋螺纹加工时主轴转速为2000转进给进度为150mm/min 宏程序代码 O1999;G90G94G17G40;G0X#24Y#25; 快速定位至螺纹中心的X、Y坐标 M3S#19; 主轴以设定的速度正转 #31=#2*0.5+#3; 计算出刀具偏移量#32=#18-#1; 刀具走螺旋线时，第一次下刀的位置 #33=#24-#31; 计算出刀具移动到螺纹起点的位置 G0Z#18;刀具快速定位至R点G1X#33F#9; 刀具直线插补至螺旋线的起点，起点位于X的负方向N20 G02Z-#32I#31;以偏移量作为半径，以螺距作为螺旋线Z向下刀量（绝对坐标） IF[#32LE#26]GOTO30; 当前Z向位置大于等于设定Z向底位时，进行跳转 #32=#32-#1; Z向的下个螺旋深度目标位置（绝对坐标） GOTO20; N30; IF[#3GT0]THEN #6=#33-#1; 外螺纹，退刀时刀具往X负方向退一个螺距量 IF[#3LT0]]THEN #6=#24; 内螺纹，退刀时刀具移动到螺纹中心位置 G0X#6G90G0Z#18; 提刀至安全高度加工M75螺距1.5的内螺纹 %O0001(Tool cutting diameter = 63 mm - Fanuc 11M Controller.) G90 G00 G57 X0 Y0 G43 H10 Z0 M3 S353 G9 1 G00 X0 Y0 Z-10.352 G41 D60 X3.313 Y-34.241 Z0G91 G03 X34.241 Y34.241 Z0.352 R34.241 F5 G91 G03 X0 Y0 Z1.500 I-37.554 J0 F17 G91 G03 X-34.241 Y34.2 41 Z0.352 R34.241 G00 G40 X-3.313 Y-34.241 Z0 G90 G00 Z200.000G49M5 M301 攻丝加工1．1 攻丝加工的方法攻丝加工是利用丝锥进行螺纹加工，其加工过程和传统方法相同，在加工进给和退出时要保证丝锥转一转在进给方向进给一个螺距，属于成型刀具加工，刚性攻丝，其加工过程都是由数控铣床自动控制，生产效率和质量得到了提高，程序编制简单方便。
数控铣削加工工艺与编程实例
（3）工、量、刃具选择
（4）合理选择切削用量
2.编制参考程序 1）认真阅读零件图，确定工件坐标系。根据工件坐标系 建立原则，X、Y向加工原点选在φ60H7mm孔的中心， Z向加工原点选在B面（不是毛坯表面）。工件加工原点 与设计基准重合，有利于编程计算的方便，且易保证零 件的加工精度。Z向对刀基准面选择底面A，与工件的定 位基准重合，X、Y向对刀基准面可选择φ60H7mm毛坯 孔表面或四个侧面。 2）计算各基点（节点）坐标值。如图3-112所示各圆的 圆心坐标值见表3-32。
子程序:
3.6.4 加工中心零件的编程与操作
图3-105所示为端盖零件，其材料为45钢，毛坯尺寸为 160mm×160mm×19mm。试编写该端盖零件的加工 程序并在XH714加工中心上加工出来。
（1）加工方法 由图3-105可知，该盖板材料为铸铁，故毛坯为铸件，四 个侧面为不加工表面，上下面、四个孔、四个螺纹孔、 直径为φ60mm的孔为加工面，且加工内容都集中在A、 B面上。从定位、工序集中和便于加工考虑，选择A面为 定位基准，并在前道工序中加工好，选择B面及位于B面 上的全部孔在加工中心上一次装夹完成加工。 该盖板零件形状较简单，尺寸较小，四个侧面较光滑， 加工面与非加工面之间的位置精度要求不高，故可选机 用平口钳，以盖板底面A和两个侧面定位，用机用平口 钳的钳口从侧面夹紧。
3）参考程序：数控加工程序单见表3-33。
加工φ160mm中心线上孔的子程序的数控加工程序单见 表3-33。
加工φ100mm中心线上孔的子程序的数控加工程序单见 表3-33。
3.操作步骤及内容 1）机床上电。合上空气开关，按“NC启动”。 2）回参考点。选择“机械回零”方式，按下“循环启动”按钮，完成 回参考点操作。返回零点后，X、Y、Z三轴向负向移动适当距离。 3）刀具安装。按要求将所有刀具安装到刀库，注意刀具号是否正 确。 4）清洁工作台，安装夹具和工件。检查坯料的尺寸，确定工件的 装夹方式（用机用虎钳夹紧）。将机用虎钳清理干净装在干净的工 作台上，通过百分表找正、找平机用虎钳并夹紧，再将工件装正在 机用虎钳上，工件伸出钳口8mm左右。
数控铣加工中心程序的编制教案
干个指令字组成。指令字代表某一信息单元，每个指令字又由字母、数字、
符号组成。如：
O1234；
程序编号
N1 G90G54G00X0Y0；
程序段
N2 S800M03；
程序段
N3 Z100.0
程序段
N4 Z5.0；
程序段
N5 G01Z-10.0F100；
程序段
N6 G41X5.0Y5.0 D1 F200；
家对使用的编号的位数和数值范围将不同，通常用 4 位数字表示，即
“0001”~“9999”,但“8000”~“9999”已被生产厂家使用，不能作为编程号
使用，故编程号为“0001”~“7999”，并在数字前必须给出标识符号“O”。
第二行是一些准备工作，告知数控机床程序编制的方式、工件所在位置、
选用的坐标系等。N1 代表程序段号（简称顺序号），机床加工时并不起作
G90G00Z100.0；/*刀具首先快速移到 Z=100.0mm 高度的位置
X0.Y0.；
/*刀具接着快速定位到工件原点的上方
G00 指令一般在需要将主轴和刀具快速移动时使用，可以同时控制 1~3
轴，即可在 X 或 Y 轴方向移动，也可以在空间作三轴联动快速移动。而刀
具的移动速度又数控系统内部参数设定，在数控机床出厂前已设置完毕，
g代码的说明代码功能g00定位快速进给g43取消刀具长度补偿g01直线插补切削进给g44刀具长度正偏置刀具延长g02圆弧插补顺时针g49刀具长度负偏置刀具缩短g03圆弧插补逆时针g54g59工作坐标系g17xy平面选择g80固定循环取消g18zx平面选择g81钻孔固定循环g19yz平面选择g83深孔钻孔固定循环g40取消刀具半径补偿g90绝对坐标编程方式g41刀具半径左补偿g91相对坐标编程方式g42刀具半径右补偿注
数控铣削加工工艺与编程
第三章数控铣削加工工艺与编程第一节数控铣削加工工艺序号：19要紧内容：一、数控铣床的要紧加工对象数控铣床的要紧加工对象有：1．平面类零件2.变歪角类零件3．曲曲折折曲曲折折折折面类(立体类)零件。
二、数控铣削加工工艺规程的制订数控加工程序不仅包括零件的工艺规程，还包括切削用量、走刀路线、刀具尺寸和铣床的运动过程等，因此必须对数控铣削加工工艺方案进行具体的制定。
1．数控铣削加工的内容〔1〕零件上的曲曲折折曲曲折折折折线轮廓，特别是由数学表达式描绘的非圆曲曲折折曲曲折折折折线和列表曲曲折折曲曲折折折折线等曲曲折折曲曲折折折折线轮廓；〔2〕已给出数学模型的空间曲曲折折曲曲折折折折面；〔3〕外形复杂、尺寸繁多、划线与检测困难的部位；〔4〕用通用铣床加工时难以瞧瞧、测量和操纵进给的内外凹槽；〔5〕以尺寸协调的高精度孔或面；〔6〕能在一次安装中顺带铣出来的简单外表；〔7〕采纳数控铣削后能成倍提高生产率，大大减轻体力劳动强度的一般加工内容。
2．零件的工艺性分析〔1〕零件图样分析1〕零件图样尺寸的正确标注；2〕零件技术要求分析；3〕零件图上尺寸标注是否符合数控加工的特点。
〔2〕零件结构工艺性分析1〕保证获得要求的加工精度；2〕尽量统一零件外轮廓、内腔的几何类型和有关尺寸；3〕选择较大的轮廓内圆弧半径；4〕零件槽底部圆角半径不宜过大；5〕保证基准统一原那么；6〕分析零件的变形情况。
〔3〕零件毛坯的工艺性分析1〕毛坯应有充分、稳定的加工余量；2〕分析毛坯的装夹适应性；3〕分析毛坯的余量大小及均匀性。
小结：数控铣床要紧加工对象的特点、零件的工艺性分析。
序号：20课题课题二数控铣削工艺路线课时 2目的要求具体了解制定数控铣削工艺路线的各个环节，明确各项细那么，掌握“合理〞度。
知识点加工方法、工序、加工顺序、装夹方案、进给路线、切进、切出、行切、环切。
要害点加工方法、加工顺序、进给路线、切进、切出教学进程设计1．具体介绍数控铣削工艺路线的各个环节；2．强调合理性；3．举例引证。
数控铣床编程实例(铣内外圆并钻孔) 8
数控铣床（加工中心）编程实例(铣内外圆并钻孔)解：选用T1=ф20铣刀、T2=中心钻、T3=ф6中心钻。
程序如下：O001G17 G40 G80N001 G00 G91 G30 X0 Y0 Z0 T1;M06;G00 G90 G54 X0 Y0 Z0;G43 H01 Z20 M13 S1000;Z-42.;G01 G42 D01 X-50. F400;G02 I50.J0.F150;G00 Y0.;G40 Z100.;G00 G90 G54 X-110. Y-100.;Z-42.;G01 G41 X-90. F500;Y82X-82. Y90.;X82.;X82. Y90.;X-82.;X82. Y-90.;X-82.;G00 Z100.;G40;N002 G00 G91 G30 X0 Y0 Z0 T1; M06;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-3. R5. F150;Y60.;X60.;Y-60.;GOO G80 Z100.;N003 G91 G30 X0 Y0 Z0 T3; M6;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-12 R3. F150;Y60.;X60. Z-42.;Y-60.;GOO G80 Z100.;G00 G28 Y0;数控加工工艺分析主要包括的内容数控加工工艺分析的主要内容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序内容。
2)分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。
3)设计数控加工工序。
如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。
4)调整数控加工工序的程序。
数控铣削加工中心编程

谢谢观看
切削参数。
建立工件坐标系
为确保加工的准确性和精度， 需要建立正确的工件坐标系。
刀具选择与准备
根据加工需求选择合适的刀具 ，并进行刀具补偿设置。
程序调试与仿真
在正式加工前，应对加工程序 进行调试和仿真，确保程序的
正确性和可行性。
02
编程技巧与实例
刀具路径规划
刀具选择
根据加工需求选择合适的刀具，包括刀具材料、 刀具直径、刀具长度等。
加工顺序规划
合理安排加工顺序，确保加工效率和加工质量。
加工区域限制
避免刀具与工件、夹具等发生干涉，确保加工安全。
切削参数设置
01
02
03
主轴转速
根据刀具材料和加工需求 选择合适的主轴转速。
进给速度
根据切削深度和切削量选 择合适的进给速度。
切削液使用
根据加工需求选择合适的 切削液，以提高切削效率 和工件质量。
机床维护与保养
定期检查
定期对机床进行全面检查，包括电气系统、液压 系统、传动系统等，确保各部件正常运转。
清洁与润滑
定期对机床进行清洁和润滑，防止因积尘或润滑 不足导致磨损和故障。
更换易损件
及时更换易损件，如刀具、轴承等，确保机床加 工精度和延长使用寿命。
故障诊断与排除
观察与诊断
通过观察机床运行状态、声音、温度等，初步判断故障原因。
详细描述：刀具补偿和磨损对加工精度有重要影响。刀具补偿包括长度补偿和半径补偿，用于修正刀具长度和半径误差。刀 具磨损则可能导致加工表面质量下降。为解决这一问题，需要定期检查刀具状态，及时更换磨损严重的刀具，并调整补偿参 数以确保加工精度。
加工过程中的误差控制
总结词
