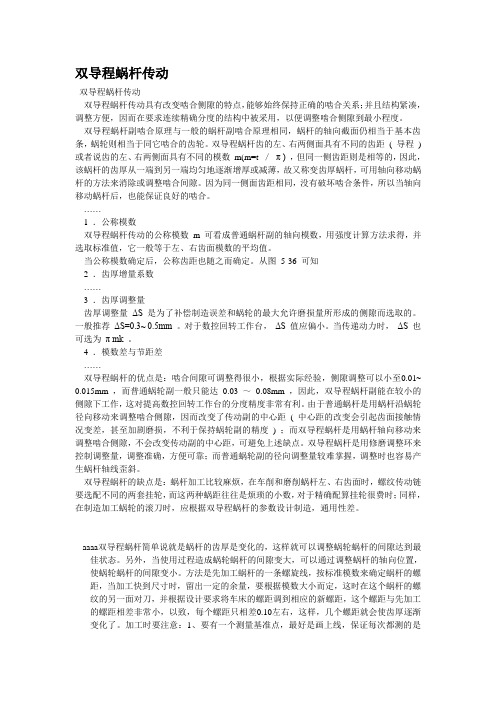

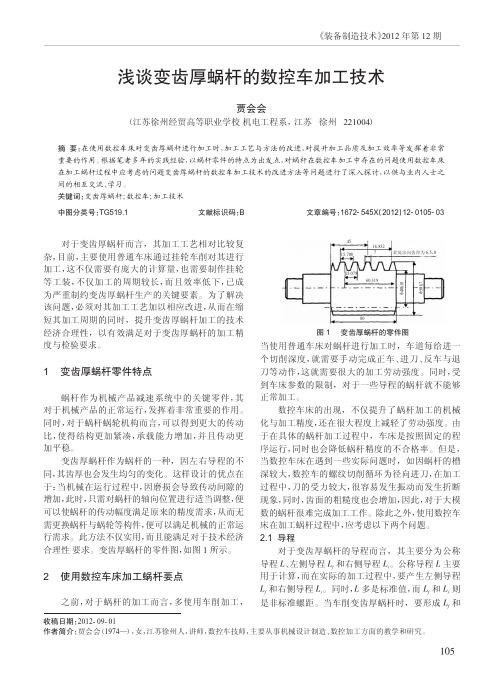

双导程蜗杆传动双导程蜗杆传动双导程蜗杆传动具有改变啮合侧隙的特点，能够始终保持正确的啮合关系；并且结构紧凑，调整方便，因而在要求连续精确分度的结构中被采用，以便调整啮合侧隙到最小程度。
双导程蜗杆副啮合原理与一般的蜗杆副啮合原理相同，蜗杆的轴向截面仍相当于基本齿条，蜗轮则相当于同它啮合的齿轮。
双导程蜗杆齿的左、右两侧面具有不同的齿距( 导程) 或者说齿的左、右两侧面具有不同的模数m(m=t ／π ) ，但同一侧齿距则是相等的，因此，该蜗杆的齿厚从一端到另一端均匀地逐渐增厚或减薄，故又称变齿厚蜗杆，可用轴向移动蜗杆的方法来消除或调整啮合间隙。
因为同一侧面齿距相同，没有破坏啮合条件，所以当轴向移动蜗杆后，也能保证良好的啮合。
……1 ．公称模数双导程蜗杆传动的公称模数m 可看成普通蜗杆副的轴向模数，用强度计算方法求得，并选取标准值，它一般等于左、右齿面模数的平均值。
当公称模数确定后，公称齿距也随之而确定。
从图5-36 可知2 ．齿厚增量系数……3 ．齿厚调整量齿厚调整量ΔS 是为了补偿制造误差和蜗轮的最大允许磨损量所形成的侧隙而选取的。
一般推荐ΔS=0.3~ 0.5mm 。
对于数控回转工作台，ΔS 值应偏小。
当传递动力时，ΔS 也可选为π mk 。
4 ．模数差与节距差……双导程蜗杆的优点是：啮合间隙可调整得很小，根据实际经验，侧隙调整可以小至0.01~ 0.015mm ，而普通蜗轮副一般只能达0.03 ～0.08mm ，因此，双导程蜗杆副能在较小的侧隙下工作，这对提高数控回转工作台的分度精度非常有利。
由于普通蜗杆是用蜗杆沿蜗轮径向移动来调整啮合侧隙，因而改变了传动副的中心距( 中心距的改变会引起齿面接触情况变差，甚至加剧磨损，不利于保持蜗轮副的精度) ；而双导程蜗杆是用蜗杆轴向移动来调整啮合侧隙，不会改变传动副的中心距，可避免上述缺点。
双导程蜗杆是用修磨调整环来控制调整量，调整准确，方便可靠；而普通蜗轮副的径向调整量较难掌握，调整时也容易产生蜗杆轴线歪斜。
