光立方教程

1绪论1.1课题背景在当今信息化社会的高速发展过程中，大屏幕显示已经从公共信息展示等商业应用向消费类多媒体应用渗透。

随着宽带网络的发展，数字化的多媒体内容将在信息世界中占据主流，新型的大屏幕显示设备将代替传统电视机成为人们享受信息和多媒体内容的中心。

与传统的显示设备相比，这种未来的巨大需求让LED大屏幕显示技术成为众人目光的焦点。

LED显示屏一般分为图文显示屏和视频显示屏，均由LED矩阵块组成。

动态图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维的动画、录像、电视、VCD节目以及现场实况转播。

不仅可以用于室内环境装饰还可以用于室外环境信息传播，具有投影仪、电视墙、液晶显示屏无法比拟的优点。

而且显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于交通运输、车站、商场、医院、宾馆、证券市场、工业企业管理等公共场所。

随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。

目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展[1]。

1.2我国LED显示屏研究现状及发展趋势（1）我国LED产业发展现状目前国内主要LED广告大屏幕制造厂商主要集中在华东、华北、华南区域，大型制造商的市场范围几乎覆盖整个国内市场。

国产LED广告大屏幕的性价比比较高，市场占有率近100%。

我国的LED显示屏产业经过几年的发展，基本形成了一批具有一定规模的骨干企业。

我国LED显示屏产业在规模发展的同时，产品技术推陈出新，一直保持比较先进的水平。

LED显示屏产业正成为我国电子信息产业的重要组成部分，也是平板显示领域唯一立足国内形成的民族高科技产业[2]。

（2）LED显示屏的发展趋势二十一世纪的显示技术将是平板显示的时代。

基础材料的产业化，使LED基于单片机的光立方设计与实现全彩色显示产品成本下降，应用加快发展。

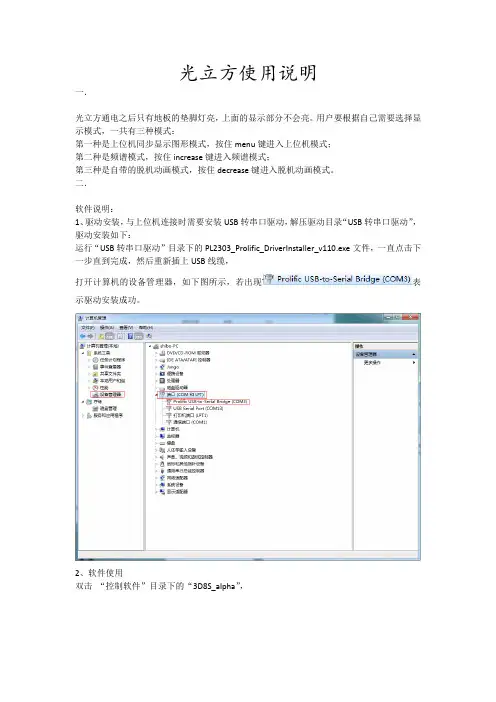

手把手教你光立方取模软件的使用
（以字符R为例）
1、3D8光立方取模软件的视图分为：正视图，侧视图和俯视图，取模时只需要在你想要的视图上操作即可，不必管其他视图的变化
代表光立方的三视图分别是：正视图，侧视图和俯视图
2、用鼠标点击8*8的小方格，白色代表点亮，灰色代表熄灭，数据会显示在下面的hex显示区内
3、将R顺时针旋转180度，将旋转后的图形以白点的形式绘制在正视图的第一个8*8方框内（旋转是为了使图形数据与程序一致）
在正视图中点亮一个“R”的字符
4、找到hex文本框里第八行的第三到六的数据，这四个数据即为有效数据。

（图形不同获得的数据大小不同，总之除零以外的数据都是有效的）
”R”的数据显示在hex数据区内
5、用keil打开程序，找到名为ZIMO.H的文件。

在ZIMO.H里定义了一个名为table_id的数组，用hex文本框里的四个数据替换其中一组，点击保存并编译。

6、打开stc下载软件，如stc-isp-15xx-v6.61。

单片机型号选择stc12c5a60s2，点击“打开程序文件”到你程序文件夹得hex文件里添加后缀为.hex的文件。

7、将下载线一端插在电脑上一端用杜邦线插在spi下载口上（注意：上有标号不要差错）打开电源，点击下载软件的“下载”然后再重启一次电源，当提示操作成功时程序就下载完成了，。

光立方教程今天，给大家带来光立方的制作教程，基于本人制作的经验，给各位想要做的朋友分享制作过程。

对于第一次制作的朋友，我们要先制作好一个日程表，如下图：我们要弄好一个计划，就好像单片机运行程序一样。

当然，废话少说。

接下来，我们需要一份购买材料的清单如上图所示，我们需要购买的万能板需要购买18*30的规格。

这样子才有足够的空间去安装我们的电子元件。

首先，我们需要用万能板作为骨架，每2cm*2cm就要焊接一个排针，上下左右间隔一样。

不过对于初学者来说，一次性焊接64颗排针有点困难，所以我们需要用胶布把每一颗排针固定好，然后上焊，当然这是一个快捷的方法，也适合所有的初学者当我们把排针固定好后，我们只需要把板子翻过来焊接就可以了。

接下来，我们要把每一颗led灯折弯后侧着放置在排针中。

从左到右，从上至下的安放，安放好后，我们只需要把他们的脚焊接即可。

折弯时记住使用镊子折弯。

效果图如下图所示显而易见，这是非常需要考焊功的活，各位制作时候要注意节点与节点之间的间距，并且注意焊点不要点太多的锡，会影响做出来的效果与美观。

接下来，我们把弄好的8排led插在万能板上，注意：我们要注意每排之间的间隔。

下一步，我们需要在把每排led的共阴极连接在一起，一共8层，每层都要连接好，当我们把每层连接好后，我们要在每层的末端或者初始端接一条输出线，作为共阴极连接UNL2803。

当然，我们连接UNL2803的前提是先把芯片接好。

小编我直接把芯片焊接在板子上，这种方法对于初学者来说不可取，需要弄芯片底座，不然芯片烧掉了就很难拆下来了。

接下来我们要按照电路图接线路了(是不是很开心，终于可以接线路了，好戏在后头)，下面是74HC573集成电路的接法：首先我们先分析一下原理图：74HC573的1D~8D都连接在一起，然后再接到单片机的P0.0~P0.7端口；1Q~8Q分别连接每排的共阳里，就是焊接在电路板上的光立方引脚；至于LE要分别接到单片机的P2.0~P2.7。

先上效果图首先，准备材料和工具。

材料：1， 雾面蓝色（喜欢其他色的随意）LED （3MM 或者5MM 都行），最好是雾面LED ，不懂得购买的时候跟老板说清楚就ok~2，STC12C5A60S2单片机一片3，DIP-40的插座一个4，22.1184MHZ晶振一个5，单排圆孔插针座20个（建议多准备些）6，单排插针4个7，USB母座一个8，0.3--0.8镀锡铜线一米左右，没有的也行，根据自己的焊接习惯。

个人比较喜欢镀锡铜线。

工具1，剪线钳2，尖嘴钳3，电烙铁4，焊丝5，松香6，镊子7，其他（总之就是焊接用的那些了，根据个人情况。

）———————————分割线———————————首先，电路图很简单了电路图很简单，稍微有点单片机基础都可以做。

然后呢，开动你灵活的小左和小右吧~准备绘制焊接图纸。

首先，确定你要做多大尺寸的光立方，4*4*4也就是64个灯，个人感觉做成7厘米见方左右就差不多了。

根据个人喜好调节吧~大小具体怎样确定呢，二少在这里简单说明一下，每一边是4个灯，也就是三个灯距，灯距的三倍加两个灯宽就是边长了。

灯距的确定，不是随便确定的，必须是2.54毫米的整数倍，为什么呢，因为洞洞板的孔距就是2.54，最后的灯是插在洞洞板上的。

本教程所定的灯距是4倍的孔距，也就是10毫米挂点，小误差这里就可以忽略了。

OK~根据灯的情况，确定洞洞板的大小，最少得是20孔，因为单片机用的是DIP40的，所以至少要保证单片机可以安装，当然高手还可以立式安装单片机，二少在这里就不多介绍了。

确定以上参数后，好了，开始制作吧~我这边手头有的洞洞板是19*23孔的，所以嘛~单片机就有俩引脚是悬空的，不过不影响。

焊接电路，（绘制软件，layout）然后，确定单片机和LED灯体的安装位置。

并做简单标注。

用尖嘴钳把插针掰成一个一个的，直接焊接于绿色的焊盘位置，4*4+4个。

如下图效果单片机最好安装在座子上，直接焊接死亡率较高。

光立方制作过程
制作人：HY
先来一张制作完的的图
网上的电路图
我做的电路图
没有接锁存器和三极管来电流大不过结果一样
第一步搭光立方搭架子
把方形的led折成这个形状
把正极的引脚弯下来
在纸盒子上打四个洞我是打多了的
把弯好的led插入里面焊接这样整齐点
焊接后的样子
在这样竖着焊接
这样焊接好一面,要焊四面
把焊接好的四面插在万能板上,把每一层连接上
这样光立方架子就搭好了
再在万能板上焊好单片机最小系统,我是采用usb口供电的
像这样每一层接在单片机的P0口的0, 1, 2, 3上紫色把每一列分成两部分接在单片机的P1口和P2口上红色
像这样每一列接单片机对应的引脚
看几张效果图
希望我的过程能给大家带来帮助
你有一个苹果,我有一个苹果,我们交换一下,还是一个苹果.你有一个思想,我有一个思想,我们交换一下,就有两个思想.
在电子学习中希望大家多分享自己的制作
不要闭门造车,也不要一味的索取.
一个人的能力有限,多把自己的成果分享出来
这在国际上叫“开源”
我希望在这个想法能在我们之中流传下去.
这仅仅是个人的想法.
谢谢大家的观看^_^。

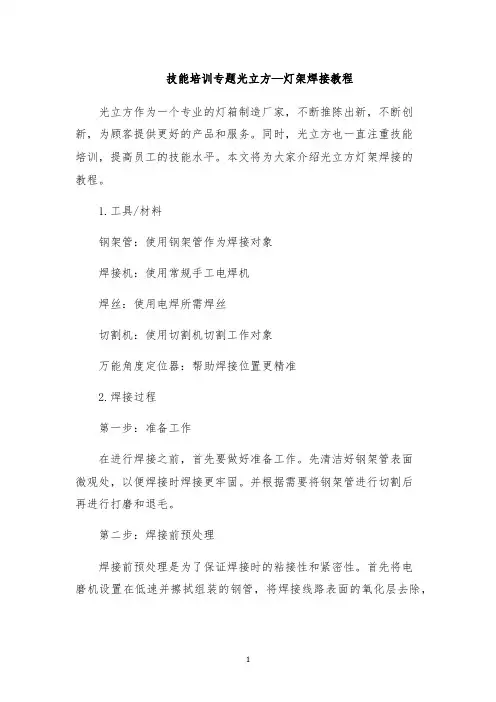

技能培训专题光立方—灯架焊接教程
光立方作为一个专业的灯箱制造厂家，不断推陈出新，不断创新，为顾客提供更好的产品和服务。

同时，光立方也一直注重技能
培训，提高员工的技能水平。

本文将为大家介绍光立方灯架焊接的
教程。

1.工具/材料
钢架管：使用钢架管作为焊接对象
焊接机：使用常规手工电焊机
焊丝：使用电焊所需焊丝
切割机：使用切割机切割工作对象
万能角度定位器：帮助焊接位置更精准
2.焊接过程
第一步：准备工作
在进行焊接之前，首先要做好准备工作。

先清洁好钢架管表面
微观处，以便焊接时焊接更牢固。

并根据需要将钢架管进行切割后
再进行打磨和退毛。

第二步：焊接前预处理
焊接前预处理是为了保证焊接时的粘接性和紧密性。

首先将电
磨机设置在低速并擦拭组装的钢管，将焊接线路表面的氧化层去除，
1。

3D cube 光立方制作详解原理部分LED立方体是一个非常受欢迎的项目，而大小可以从3x3x3上升到10x10x10采用RGB LED。

很早以前，就有相关的视频资料，在国内各大视频网站出现，样式绚丽，也一直有很多玩家想做，对于这个东西来说，本身技术不是很复杂，也不是很简单，更多的是需要耐心。

本资料详细介绍了3D CUBE8 (LED立方体)的制作过程，通过本资料可轻松打造一个属于自己的光立方。

下面我就来详解一下如何打造一个属于自己的光立方。

拿8*8*8的光立方来说：我们可以拆分为8个面每个面64个灯；我只要控制这64个灯使其能够自由变换，然后再通过控制每个层依次点亮即可，由于我们眼睛的视觉暂留，使我们感觉看到的东西是一起再亮的。

这样我们就看到了一个完整的个体。

理解了原理；我们来设计电路；大家都知道，如果要控制8*8点阵，需要16个引脚，那么有8个8*8点阵，我再用8个引脚来当充当各个8*8点阵的“开关”即可。

那么我们的电路设计的基本原理知道了。

如何让一个引脚来当64个灯的“总开关”呢？只要将64个灯阳极或阴极连在一起，在连到这个引脚上即可。

那么如何用16个引脚来控制这64个灯的另外64个引脚呢？我采用了hc573暂存的方法，来分别把64个灯的亮灭信息存到这个上面，然后再一起输出到灯上，这样我们通过查询相应芯片的型号可以确定基本电路。

电路部分立方体的控制器是基于一个单片机ATMega32,573的64个输出引脚控制前面所述每一个面的64个灯；而场效应管控制每一个层，一般的都是用uln2803.焊接部分这里需要说的是，一定注意每个灯的焊接时间，和焊接整齐度，焊接整齐度直接影响整个制作效果。

每一层的二极管是共阴的。

我的方法是用一个木头板按照规则，扎64个孔然后把灯放到上面，一个一个焊接起来这样可以保障每一层的灯位置都是一样的而且各个灯之间排列是规则的。

最后通过架设支撑架的方式把各个层架起来，然后用电烙铁焊接起来。

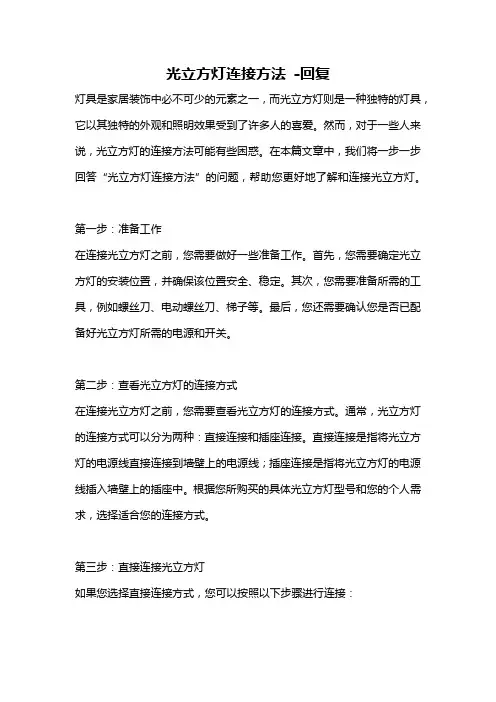

光立方灯连接方法-回复灯具是家居装饰中必不可少的元素之一，而光立方灯则是一种独特的灯具，它以其独特的外观和照明效果受到了许多人的喜爱。

然而，对于一些人来说，光立方灯的连接方法可能有些困惑。

在本篇文章中，我们将一步一步回答“光立方灯连接方法”的问题，帮助您更好地了解和连接光立方灯。

第一步：准备工作在连接光立方灯之前，您需要做好一些准备工作。

首先，您需要确定光立方灯的安装位置，并确保该位置安全、稳定。

其次，您需要准备所需的工具，例如螺丝刀、电动螺丝刀、梯子等。

最后，您还需要确认您是否已配备好光立方灯所需的电源和开关。

第二步：查看光立方灯的连接方式在连接光立方灯之前，您需要查看光立方灯的连接方式。

通常，光立方灯的连接方式可以分为两种：直接连接和插座连接。

直接连接是指将光立方灯的电源线直接连接到墙壁上的电源线；插座连接是指将光立方灯的电源线插入墙壁上的插座中。

根据您所购买的具体光立方灯型号和您的个人需求，选择适合您的连接方式。

第三步：直接连接光立方灯如果您选择直接连接方式，您可以按照以下步骤进行连接：1. 关闭电源：在进行任何电气连接之前，确保关闭电源以避免电击风险。

2. 打开光立方灯：将光立方灯打开，以便于您进行接线。

3. 接线：查看光立方灯的电源线，并将其与墙壁上的电源线进行连接。

通常，光立方灯的电源线会有明确的标识，例如“L”、“N”和“E”，分别代表火线、零线和地线。

将相应的电源线进行连接，并使用螺丝刀或电动螺丝刀固定连接。

4. 确认连接：检查连接是否牢固并确保没有松动或暴露的电线。

5. 测试：重新打开电源，并通过按下光立方灯上的开关来测试连接是否正常。

第四步：插座连接光立方灯如果您选择插座连接方式，您可以按照以下步骤进行连接：1. 关闭电源：在进行任何电气连接之前，确保关闭电源以避免电击风险。

2. 插入电源线：将光立方灯的电源线插入墙壁上的插座中。

通常，光立方灯的电源线会有明确的插头，确保插头与插座正确对接。

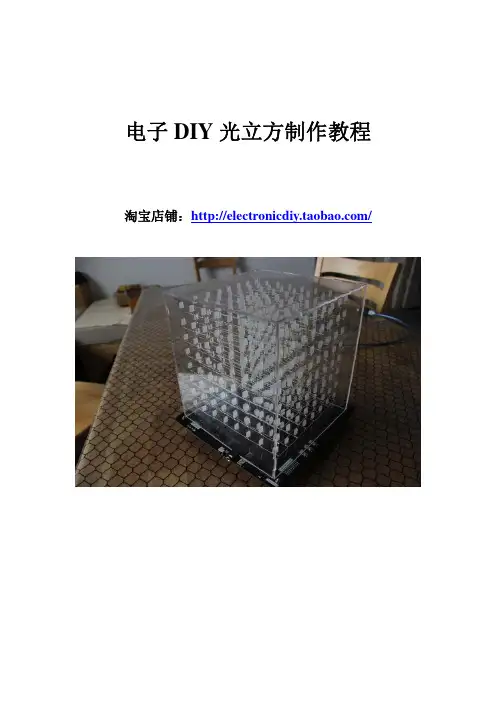

电子DIY光立方制作教程淘宝店铺：/题记：本人刚毕业的学生兼职做DIY小东西，看到这个比较漂亮就多做了几套兼职。

提供技术支持，可在旺旺上询问，或者加QQ。

网上看到很多都是光立方的例子，这里首先声明，本程序并非自己独立编写。

是从网上copy 下来，修改。

代码比较长，第一次下载下来的时候，很多程序都是残缺程序，有些人随意更改一些语句导致不能正常运行。

下面就让我来教大家一起来做光立方。

一、光立方原理你的思维有多宽，光立方的动画就有多多。

我猜想大家做光立方都是为了能随性所欲的控制每一个点，来实现自己想的一些精美动画。

那么，让我们从光立方的原理开始入手。

一讲到原理，估计很多同学就头痛了。

这里借鉴在网上找的一些资料来帮助大家理解光立方的原理。

先从点阵的点亮原理说吧，如图所示这是一张led的点阵图，如果我们想要点亮任意位置的led，我们只要在该位置led所使用的列线接地，行线接上+V即可。

学过单片机的朋友，都知道数码管是怎么点亮的，其中有位选和段选之分，通过扫描来实现所有数码管能正常工作以实现我们想要的数字。

点阵也一样，尽管是8*8的点阵，如果我们让整体能随意显示图案，那也需要用扫描的方式来实现否则，无法实现对其精准的控制。

所谓扫描，就是说，我们一次只能让一行排或者一竖排的灯亮。

每次只能这么点，8次为一个周期，从左至右依次点一次，那么循环起来，我们看到的就是完整的图像了。

在这里，一共有8层，想必大家对光立方的连接已经有了一定的了解，纵向一束的某根引脚是要连在一起，而横向一层的另一根一角连在一起。

从扫描的角度去说，那一次也只能够点亮一层。

为什么这么说呢？这里光立方的一层虽然有64个灯，但不要想成之前那个8*8的平面点阵，一般情况下，8*8的平面点阵需要进行一个周期的扫描，才能将图像映像到点阵上，而我们的光立方，因为纵向需要扫描所以横向不允许再去做扫描，那样会影响到亮度以及效，率，更影响成像效果。

所以一般情况下，光立方的每一层虽然有64个灯，但是我们会有64跟线分别连接到这些灯上，从而实现一次性的对64个灯进行控制，通常单片机引脚较少，一般将采用74hc573,74hc595等芯片进行拓展。

当然光立方的制作现在已经不是什么大新闻了，各个吧都有很多。

但目前咱吧里的技术贴很少，为扩充技术含量较高的我发一份从头到尾的教程，各个吧友可以按照教程来做，不懂的地方留言请教。

首先咱先做制作之前的准备1、工欲善其事必先利其器工具：优质电烙铁（对焊接速度有很大影响）、尖嘴钳（512个灯1024个脚都需要认真处理）、镊子、剥线钳；2、材料512个灯，但是你不能保证自己的焊接技术时应该多买点，买一包1000个一包也挺便宜的，以后还能留着用。

优质锡优质锡丝我用来两卷导线一卷大洞洞板一个（看想要制作成多大的，太大要两个）开始制作先将512个灯的脚弯好，成下图的形状，负极是横着，正极折个弯竖着，因为我们要把一列的正极连着，一层的负极连着，所以只能这样弯引脚。

还需要64个排孔用来插最后和洞洞板相连的灯脚了还有排座（用来插面包板线的）形状估计你看不清，没办法只好来个三视图，画的不好见谅！这个弯灯脚我要说一说，我当时是每天晚上回寝室后就开始弯，每天弯到灯熄，然后拿台灯照着，继续弯，直到打瞌睡才停，所以又部分弯的不好，造成最终不是非常美观，大家吸取教训吧！一个花了三四天晚上，所以前期工作已经很折磨人耐心了，但想想做出来的效果，相信你又有坚持的信心了！然后就是把点排成线，线排成面，面排成体了！如果想制作快有美观，必须使用8*8的模板这样可以使点成功的摆成线，线摆成面线是8个灯的负极连的，还有每连完一条线，就用电池测一测也没有连错或灯烧坏的，等连成面就不好拆了，我就要一个灯的正负极连反了，还好检查及时，没有花多大功夫解决。

用正极把线连成面就成了8*8的面了把每一面的正极引脚都插在排孔中，如下图，每一面然后用每一面灯脚的负极引脚把面连起来，没有点亮效果已经很震撼了！主体弄好之后就是连线了！最好是先用面包板线连起来，看达到预期的效果没有，因为线是在是太多了，如果直接连有问题都不好找，看看下面用面包板做的吧！这还是没有和主体相连呢！其中用来一个好单片机STC12C5A60S2（用来整体控制）和八个74HC573（每一个控制八个灯的正极）还有1个ULN2803(用来控制每一层，最后有八层，每一层都引出来一条细线和2803相连)，电路图如下洞洞板背面焊接这就是为什么需要两卷锡丝的原因连接好后。
