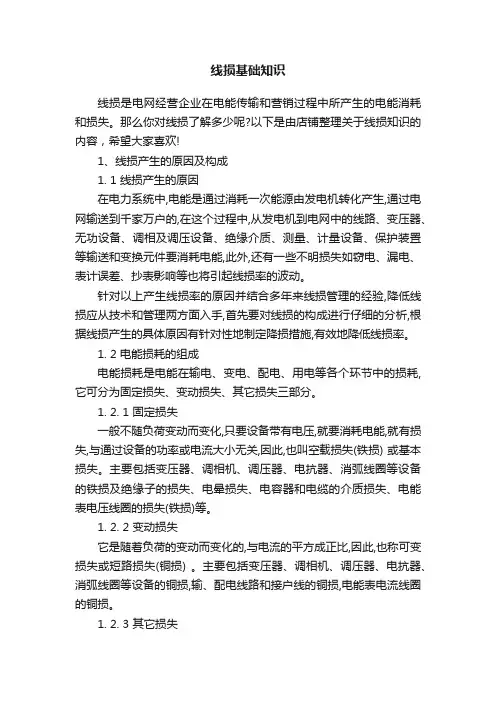

线损基础知识线损是电网经营企业在电能传输和营销过程中所产生的电能消耗和损失。
那么你对线损了解多少呢?以下是由店铺整理关于线损知识的内容,希望大家喜欢!1、线损产生的原因及构成1. 1 线损产生的原因在电力系统中,电能是通过消耗一次能源由发电机转化产生,通过电网输送到千家万户的,在这个过程中,从发电机到电网中的线路、变压器、无功设备、调相及调压设备、绝缘介质、测量、计量设备、保护装置等输送和变换元件要消耗电能,此外,还有一些不明损失如窃电、漏电、表计误差、抄表影响等也将引起线损率的波动。
针对以上产生线损率的原因并结合多年来线损管理的经验,降低线损应从技术和管理两方面入手,首先要对线损的构成进行仔细的分析,根据线损产生的具体原因有针对性地制定降损措施,有效地降低线损率。
1. 2 电能损耗的组成电能损耗是电能在输电、变电、配电、用电等各个环节中的损耗,它可分为固定损失、变动损失、其它损失三部分。
1. 2. 1 固定损失一般不随负荷变动而变化,只要设备带有电压,就要消耗电能,就有损失,与通过设备的功率或电流大小无关,因此,也叫空载损失(铁损) 或基本损失。
主要包括变压器、调相机、调压器、电抗器、消弧线圈等设备的铁损及绝缘子的损失、电晕损失、电容器和电缆的介质损失、电能表电压线圈的损失(铁损)等。
1. 2. 2 变动损失它是随着负荷的变动而变化的,与电流的平方成正比,因此,也称可变损失或短路损失(铜损) 。
主要包括变压器、调相机、调压器、电抗器、消弧线圈等设备的铜损,输、配电线路和接户线的铜损,电能表电流线圈的铜损。
1. 2. 3 其它损失是指在电能的输、变、配、用过程中的一些不明因素和在供用电过程中的偷、漏、丢、送等造成的损失,习惯称为不明损失或管理损失。
2、引起线损过高的原因分析2. 1 技术原因分析2. 1. 1 线路损耗过高(1) 电网规划不合理,电源点远离负荷中心,长距离输电使损耗升高;或因线路布局不合理,近电远供,迂回供电,供电半径过长等原因使损耗升高。
输配电工程及用电工程中线损管理的要点线损是指电能在输电、配电过程中的损耗。
线损管理是指通过采取一系列手段和措施,减少电力系统中的线损,提高电能的利用效率。
在输配电工程及用电工程中,线损管理具有重要的意义,可以节约能源、降低成本、提高经济效益。
下面将介绍输配电工程及用电工程中线损管理的要点。
一、线损数据的监测和分析线损管理的第一步是进行线损数据的监测和分析。
通过安装线损监测装置,实时监测各个环节的线损情况,收集各项电能指标。
对收集到的数据进行分析,找出造成线损的主要原因和影响因素,为制定线损管理措施提供依据。
二、改善电网设备的运行状态电网设备的运行状态对线损率有着重要的影响。
采取一系列措施改善电网设备的运行状态,可以减少线损。
包括定期对设备进行检修和维护,提高设备的运行效率;对老化和损坏的设备及时更换;优化配电变压器的容量,避免并网的过载等。
三、合理规划与布置配电网合理规划和布置配电网是减少线损的重要手段。
应根据用电负荷情况,在设计和改造配电网时合理选择变电站、馈线路和配电线路的容量,避免过载和电能损失。
在布置配电线路时,注意线路的走向和长度,减少电线的绕线和过长电缆的使用,降低电阻和电感的损耗。
四、提高实际供电电压合理提高实际供电电压是减少线损的有效措施之一。
适当提高供电电压可以减少线路电流,降低线路电阻和电感的损耗。
但需要注意的是,提高供电电压的范围应在允许的范围内,不得超过设备的额定电压,以免损坏设备。
五、加强线损管理技术应用现代信息技术的应用使得线损管理更加智能化、精细化。
可以采用远程监控、自动化控制等技术手段,实时监测和控制电网的运行状态,及时发现和解决问题,减少线损。
通过建立电能计量系统、电能质量监测系统等,可以准确测量和分析电能的使用情况,为线损管理提供科学依据。
六、加强人员培训和意识提高线损管理是一项系统工程,需要全体从业人员的共同努力。
应加强对从业人员的培训,提高其线损管理的专业知识和技能。

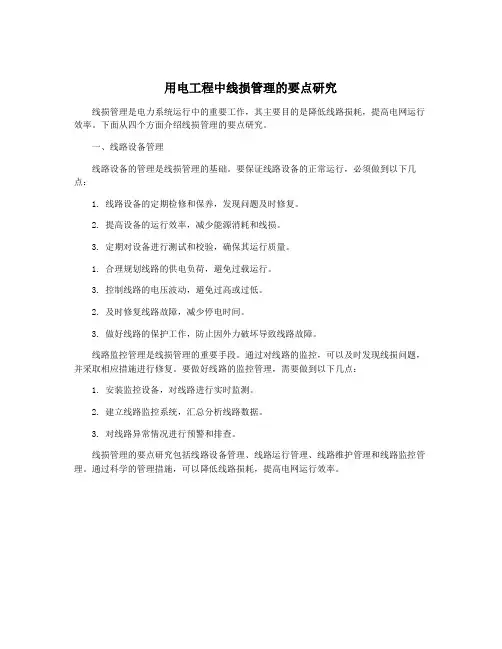

用电工程中线损管理的要点研究
线损管理是电力系统运行中的重要工作,其主要目的是降低线路损耗,提高电网运行效率。
下面从四个方面介绍线损管理的要点研究。
一、线路设备管理
线路设备的管理是线损管理的基础。
要保证线路设备的正常运行,必须做到以下几点:
1. 线路设备的定期检修和保养,发现问题及时修复。
2. 提高设备的运行效率,减少能源消耗和线损。
3. 定期对设备进行测试和校验,确保其运行质量。
1. 合理规划线路的供电负荷,避免过载运行。
3. 控制线路的电压波动,避免过高或过低。
2. 及时修复线路故障,减少停电时间。
3. 做好线路的保护工作,防止因外力破坏导致线路故障。
线路监控管理是线损管理的重要手段。
通过对线路的监控,可以及时发现线损问题,并采取相应措施进行修复。
要做好线路的监控管理,需要做到以下几点:
1. 安装监控设备,对线路进行实时监测。
2. 建立线路监控系统,汇总分析线路数据。
3. 对线路异常情况进行预警和排查。
线损管理的要点研究包括线路设备管理、线路运行管理、线路维护管理和线路监控管理。
通过科学的管理措施,可以降低线路损耗,提高电网运行效率。
输配电工程及用电工程中线损管理的要点随着社会经济的不断发展,电力能源的需求量也在持续增加。
而输配电工程及用电工程中,线损管理一直是一个非常重要的问题。
线损不仅会对电网的安全稳定运行造成影响,还会导致能源的浪费和成本的增加。
合理有效地管理线损成为提高电力系统运行效率和经济性的重要途径。
一、线损的概念和分类线损是指电能在输配电过程中由于电缆、变压器、开关、绝缘子、配电盘、电力电子设备等在线路和设备中产生的能量损耗。
它包括技术性损耗和非技术性损耗两种。
1. 技术性损耗:主要是指金属导体本身和电气设备在传输和分配电能时造成的损耗,如电缆、绝缘子、变压器等。
2. 非技术性损耗:包括短路、接地、雷击、过电压、负载不平衡等非技术因素造成的损耗,其出现多与运行、维护和管理不当有关。
另外还包括能量偷窃、统计误差等非法因素造成的电能损耗。
二、线损管理的目标和意义线损管理的目标是最大限度地减少技术性损耗和非技术性损耗,提高电能传输效率,降低电网运行成本,提高供电质量和可靠性。
线损管理的意义主要体现在以下几个方面:1. 减少能源浪费:线损是电能的浪费,通过线损管理可以有效减少能源的浪费,提高能源利用效率。
2. 降低运行成本:线损管理可以降低输配电系统的运行成本,提高输配电系统的经济性。
3. 提高供电可靠性:线损管理可以减少电能传输过程中的损耗,提高供电可靠性,保障用户的正常用电需求。
4. 促进电网建设:线损管理可以降低电网运行成本,提高电网的经济性和可靠性,从而促进电网的建设和发展。
三、线损管理的关键技术1. 用电设备合理选型:对于用电设备的选型,应根据其使用环境和用电负荷情况,选择合适的设备,避免因为设备过大或者过小导致的能源浪费。
2. 优化配电线路:合理设置配电线路,选择低损耗、高效率的电缆和配电设备,减少输电过程中的损耗。
4. 加强维护管理:定期进行线路设备巡视和维护,及时发现和排除线路设备的故障,降低因设备老化引起的线损。
线损异常处理知识培训第一节线损管理基础知识一.线损基本概念1.1.电网的功率损失和电能损失电能从发电机输送到客户需经过各个输、变、配电元件,这些元件都存在一定的电阻和电抗,电流通过这些元件时就会造成一定的损耗,这种损耗通常可用功率损失和电能损失两种形式表示。
功率损失是瞬时值,电能损失是功率损失在一段时间上的累计效应。
1.2.线损电量电能传输和营销过程中的损耗与损失体现为线损电量。
对电网经营企业来说,通过线损理论计算出来的只是全部实际线损电量的一部分,即技术线损;在电能传输和营销过程中,从发电厂至客户电度表所产生的全部电能损耗和损失还包含管理线损,其中管理线损是无法进行理论计算的。
为此,线损电量通常是根据电能表所计量的总“供电量”和总“售电量”相减得出,即线损电量 = 供电量-售电量其中,供电量是指供电企业供电生产活动的全部投入电量;售电量是指供电企业向所有客户(包括相邻电网等)销售的电量以及本企业电力生产以外的自用电量。
1.3.线损率与统计线损率线损率是线损电量占供电量的百分率,其计算公式为:线损率=⨯供电量线损电量100% =⨯供电量售电量供电量-100% 显然,线损率的准确性取决于电能计量装置的精确度,供、售电能表抄录的同期度和营销抄表、核算的准确度。
上式中的线损电量是根据统计范围内电能表所计量的总“供电量”和总“售电量”相减得出,所以这样计算出来的线损率是实际上的统计线损率。
我们通常所说的线损率都是统计线损率。
1.4.无损电量供电企业通过电网从发电厂或相邻电网购买电量的同时,又通过电网把电量售给各类用户。
在电力营销和线损统计管理中,有一类电量被称为无损电量。
无损电量可分以下两种情况:1.4.1.全无损电量:营销管理中,在某些特殊情况下,会存在由于购电的计量点和售电的计量点是同一块计量表计或者是在同一母线上(且有购、售关系)的两块表计,如果忽略电流在母线上损耗,这类供电量和售电量对于供电企业来说,不承担电能在电网传输、以及电力营销中的任何损耗,我们可以将这部分电量称之为全无损电量。

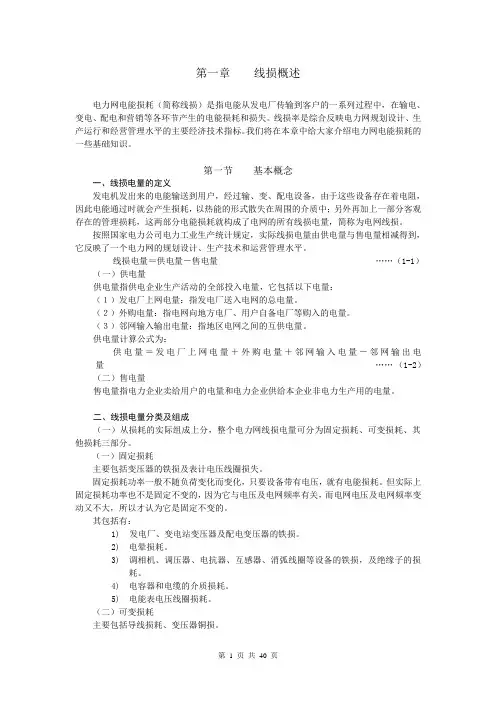

第一章线损概述电力网电能损耗(简称线损)是指电能从发电厂传输到客户的一系列过程中,在输电、变电、配电和营销等各环节产生的电能损耗和损失。
线损率是综合反映电力网规划设计、生产运行和经营管理水平的主要经济技术指标。
我们将在本章中给大家介绍电力网电能损耗的一些基础知识。
第一节基本概念一、线损电量的定义发电机发出来的电能输送到用户,经过输、变、配电设备,由于这些设备存在着电阻,因此电能通过时就会产生损耗,以热能的形式散失在周围的介质中;另外再加上一部分客观存在的管理损耗,这两部分电能损耗就构成了电网的所有线损电量,简称为电网线损。
按照国家电力公司电力工业生产统计规定,实际线损电量由供电量与售电量相减得到,它反映了一个电力网的规划设计、生产技术和运营管理水平。
线损电量=供电量-售电量……(1-1)(一)供电量供电量指供电企业生产活动的全部投入电量,它包括以下电量:(1)发电厂上网电量:指发电厂送入电网的总电量。
(2)外购电量:指电网向地方电厂、用户自备电厂等购入的电量。
(3)邻网输入输出电量:指地区电网之间的互供电量。
供电量计算公式为:供电量=发电厂上网电量+外购电量+邻网输入电量-邻网输出电量……(1-2)(二)售电量售电量指电力企业卖给用户的电量和电力企业供给本企业非电力生产用的电量。
二、线损电量分类及组成(一)从损耗的实际组成上分,整个电力网线损电量可分为固定损耗、可变损耗、其他损耗三部分。
(一)固定损耗主要包括变压器的铁损及表计电压线圈损失。
固定损耗功率一般不随负荷变化而变化,只要设备带有电压,就有电能损耗。
但实际上固定损耗功率也不是固定不变的,因为它与电压及电网频率有关,而电网电压及电网频率变动又不大,所以才认为它是固定不变的。
其包括有:1)发电厂、变电站变压器及配电变压器的铁损。
2)电晕损耗。
3)调相机、调压器、电抗器、互感器、消弧线圈等设备的铁损,及绝缘子的损耗。
4)电容器和电缆的介质损耗。
输配电工程及用电工程中线损管理的要点线损是指电力输配过程中,在输送和分配电能的过程中因为各种原因造成的电能损耗。
对于输配电工程和用电工程来说,线损管理是非常重要的,可以提高电网输电效率,减少电能损耗。
下面是线损管理的一些要点:1.线路选择:在进行输配电工程设计时,应综合考虑线路的导电能力、线路长度、负载容量等因素,选择合适的线路类型和大小,以减少线路电阻和电能损耗。
2.线路布局:在进行输配电工程规划时,应尽量将用电负荷接近供电站或变电站,减少输电距离和线路电阻,降低线损。
3.负荷管理:合理管理负荷是降低线损的关键。
应根据用电特点和负荷规模,合理分配负荷,避免负荷过度集中或过度分散,减少线路电阻和电能损耗。
4.绝缘检测:定期进行绝缘电阻测量和绝缘介质测试,及时检测并排除绝缘不良的线路段,以避免电能损耗和事故发生。
5.线路保护:设置合适的线路保护装置,及时检测并隔离电网故障,防止故障电流通过线路造成电能损耗。
6.负荷均衡:合理调整负荷分布,保持系统的负荷均衡,减少线路电阻和电能损耗。
7.电压管理:保持合适的供电电压,避免过高或过低的供电电压,以减少线路电阻和电能损耗。
8.设备运行维护:定期进行输配电设备的检修和维护,确保设备正常运行,减少设备损耗和线路电阻。
9.监测和数据分析:建立线损监测系统,实时监测线损情况,对线损数据进行分析和评估,及时发现和解决线路问题,减少电能损耗。
10.培训和技术支持:加强对输配电工程和用电工程人员的培训,提高他们的线损管理意识和技术能力。
提供技术支持和咨询服务,帮助解决线损管理中的问题。
对于输配电工程和用电工程来说,线损管理是非常重要的,可以提高电网输电效率,降低电能损耗。
通过合理的线路选择、线路布局,负荷管理和绝缘检测等措施,可以有效地降低线损,保障电能的有效输配。

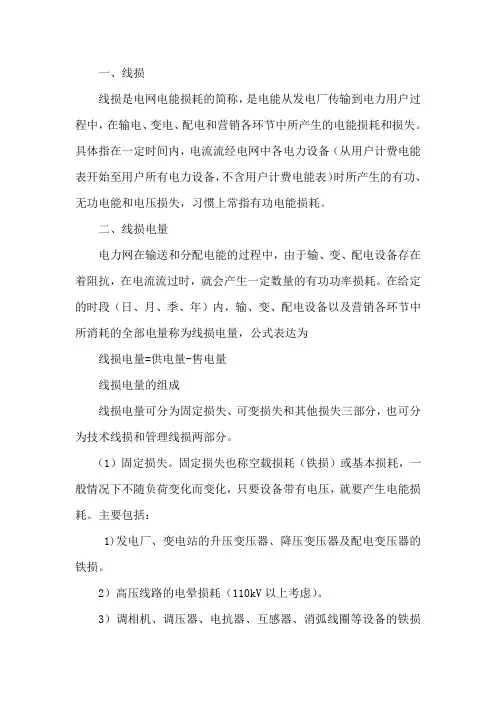

一、线损线损是电网电能损耗的简称,是电能从发电厂传输到电力用户过程中,在输电、变电、配电和营销各环节中所产生的电能损耗和损失。
具体指在一定时间内,电流流经电网中各电力设备(从用户计费电能表开始至用户所有电力设备,不含用户计费电能表)时所产生的有功、无功电能和电压损失,习惯上常指有功电能损耗。
二、线损电量电力网在输送和分配电能的过程中,由于输、变、配电设备存在着阻抗,在电流流过时,就会产生一定数量的有功功率损耗。
在给定的时段(日、月、季、年)内,输、变、配电设备以及营销各环节中所消耗的全部电量称为线损电量,公式表达为线损电量=供电量-售电量线损电量的组成线损电量可分为固定损失、可变损失和其他损失三部分,也可分为技术线损和管理线损两部分。
(1)固定损失。
固定损失也称空载损耗(铁损)或基本损耗,一般情况下不随负荷变化而变化,只要设备带有电压,就要产生电能损耗。
主要包括:1)发电厂、变电站的升压变压器、降压变压器及配电变压器的铁损。
2)高压线路的电晕损耗(110kV以上考虑)。
3)调相机、调压器、电抗器、互感器、消弧线圈等设备的铁损及绝缘子的损失。
4)电容器和电缆的介子损耗。
5)电能表电压线圈损耗。
(2)变动损失。
变动损失也称可变损失或短路损失,是随着负荷变动而变化的,它与电流的平方成正比,电流越大,损失越大。
主要包括:1)发电厂、变电站的升压变压器、降压变压器及配电变压器的铜损,即电流流经线圈的损失,电流越大,铜损也大。
2)输、配电线路的铜损,即电流通过导线所产生的损失。
3)调相机、调压器、电抗器、互感器、消弧线圈等设备的铜损。
4)接户线的铜损。
5)电能表电流线圈的铜损。
(3)其他损失。
其他损失也称管理损失或不明损失,是由于管理不善,在供用电过程中偷、漏、丢、送等原因造成的各种损失。
(4)技术线损1)配电线路的损耗2)配电变压器的损耗。
3)低压线路的损耗。
4)无功补偿设备的损耗。
5)电流、电压互感器及二次回路的损耗。
线损基础问答(共5篇)第一篇:线损基础问答1、技术线损包括哪些内容1、35KV及以上输电线路中损耗2、降压变电站主变压器中的损耗3、6-10KV配电线路中的损耗4、配电变压器中的损耗5、无功补偿设备中的损耗6、低压线路中的损耗7、变电站的站用电损耗8、电流、电压互感器及二次回路中的损耗9、接户线及电能表中的损耗2、管理损耗包括哪些内容1、电能计量装置的误差如:表计错误接线、计量装置故障、二次回路电压降、熔断器熔断等引起的电能损耗2、用电营销环节中由于抄表不到位,存在由于估抄、漏抄、错抄等现象引起的电能损耗3、在核算电费过程中错算以及倍率错误引起的电能损耗4、客户违章用电与窃电引起的电能损耗5、供售电量抄表时间不一致引起的电能损耗6、带电设备绝缘不良引起的泄露电流线损小指标包括哪些内容1、关口电能表所在的母线电量不平衡绿2、10KV及以下电网综合线损率及有损线损率3、月末日24小时抄见售电量的比重4、变电站用电指标5、变电站高峰、低谷负荷时功率因数6、电压合格率第二篇:线损摘要:线损是供电企业浪费电力的“黑洞”,每年在线路上白白损失掉的电量高达千亿千瓦时,降低线损是供电企业最大的节约工程,本文介绍了技术降损和管理降损的主要措施。
关键词:供电企业,降低线损,节电工程节约用电是节约能源的重要组成部分,对于加快建设节约型社会具有十分重大的意义。
那么供电企业如何节约用电呢?积极参与电力需求侧管理,引导各行各业节约用电,协助政府部门建立全社会节电体系与机制固然势在必行,但是我们决不能把节电当成与己无关的事情,供电企业同样是用电大户,浪费电力的现象仍然十分严重,供电企业必须从自身出发节约用电。
一、线损是供电企业浪费电力的“黑洞”电能在经过线路以及变压器等供电设备时,所产生的电能损耗和功率损耗,即为供电损耗,简称为线损。
线损分为两个部分,一部分是固定损耗,包括变压器的铁损、电能表电压线圈的损耗,电力电容器的介质损耗等等,固定损耗与电流大小无关,只要设备接通电源就有损耗;另一部分是可变损耗,指电流通过导体所产生的损耗,导体截面、长度和材质确定后,其损耗随电流的大小而变化。
什么是线损?线损基础知识线损基础知识1、什么是线损?线损是电网电能损耗的简称,是电能从发电厂传输到电力用户过程中在输电、变电、配电盒营销各环节中所产生的电能损耗和损失。
具体指在一定时间内,电流流经电网中各电力设备(从用户计费电能表开式至用户所有电力设备,不含用户计费电能表)时所产生的有功、无功电能和电压的损失。
线损通常又分为统计线损、理论线损、定额线损等。
2、什么是线损率?线损率是指有功电能损失与输入端输送的电能量之比,或有功功率与输入的有功功率之比的百分数。
线损率是综合反映电力网规划设计、生产运行和经营管理水平的主要经济技术指标,是衡量线损高低的标志。
线损电量占供电量的百分比综合反映和体现了电力系统规划设计、生产运行和经营管理的水平,也是电网经营企业的一项经济技术指标。
线损率的计算公式为:或即:线损率=(线损电量/供电量)×100%=(供电量-售电量)/供电量×100%3、线损产生的原因是什么?电能在传输过程中产生线损的原因有以下几方面:a) 电阻作用:线路的导线,变压器,电动机的绕组,都是铜或者铝材料的导体。
当电流通过时,对电流呈现一种阻力,此阻力称为导体的电阻。
电能在电力网传输中,必须克服导体的电阻,从而产生了电能损耗,这一损耗见之于导体发热。
由于这种损耗是由导体的电阻引起的,所以称为电阻损耗,它与电流的平方成正比,用式子表示。
变压器,电动机等绕组中的损耗,又习惯称之为铜损。
b) 磁场作用:变压器需要建立并维持交变磁场,才能升压或降压。
电动机需要建立并维持旋转磁场,才能运转而带动生产机械做功。
电流在电气设备中建立磁场的过程,也就是电磁转换过程。
在这一过程中,由于交变磁场的作用,在电气设备的铁芯中产生了磁滞和涡流,使铁芯发热,从而产生了电能损耗。
由于这种损耗是在电磁转换过程中产生的,所以称之为励磁损耗,它造成铁芯发热,通常又称之为铁损。
c) 管理方面的原因:由于供用电管理部门和有关人员管理不够严格,出现漏洞,造成用户违章用电和窃电,电网元件漏电,电能计量装置误差以及抄表人员漏抄,错抄等而引起的电能损失。
输配电工程及用电工程中线损管理的要点随着电力行业的快速发展,电力系统的输配电工程及用电工程扮演着越来越重要的角色。
在整个电力系统中,线损是一个不可忽视的问题。
线损是指在输配电过程中由于电能在输送中发生的损耗,主要包括线路电阻损耗、变压器铁损、电缆电阻损耗、电动机铜损等。
有效管理线损是电力系统运行的关键一环,不仅能提高供电可靠性,还能节约资源、降低成本。
下面将对输配电工程及用电工程中线损管理的要点进行详细介绍。
1. 线损评估与分析线损管理的第一步是对线损进行评估与分析。
评估与分析线损,需要借助一些工具和方法,例如智能电网技术、电网仿真软件、数据挖掘与分析等。
通过对历史数据和实时数据的分析,可以了解线损的发生原因、分布规律以及变化趋势,为制定相应的管理措施提供依据。
2. 设备运行维护设备运行维护是线损管理的重要环节。
输配电设备的运行状态直接影响线损情况,因此要加强对设备的定期检查和维护,及时发现并处理设备运行中出现的问题,确保设备的正常运行。
在维护时,要注意防止设备因负载不平衡、运行状态不佳等问题导致的额外损耗,以减少线路电阻损耗和变压器铁损。
3. 负载管理负载管理是降低线损的有效手段之一。
合理配置负载,分配负载均衡是降低线损的重要措施,特别是在变压器、导线、电缆等关键设备上。
为此,可以根据负载的特点,制定合理的负载管理计划,采取措施进行计划合理的负载转移,以最大限度地减少线损。
4. 优化线路设计优化线路设计也是减少线损的一个重要手段。
合理的线路设计不仅可以降低线路电阻损耗,还可以减少电能在输送过程中的损耗,提高输电效率。
在设计线路时,应考虑线路长度、截面积、电压损耗、材料选择等因素,尽量降低线损的发生。
5. 智能化监测与控制智能化监测与控制技术的应用,对线损管理也有着重大的作用。
智能化监测系统可以实现对电能损耗的实时监测和数据采集,同时还能进行线损分析与评估,以便及时采取措施进行调整。
智能化控制系统可以实现对设备负载的智能调控和线路运行状态的实时监测,从而降低线损的发生。
输配电工程及用电工程中线损管理的要点输配电工程及用电工程中的线损管理是电力行业的重要课题,对于提高电网运行效率、节约能源、降低成本具有重要意义。
本文将就输配电工程及用电工程中线损管理的要点进行详细介绍。
一、线损管理的定义线损是指在输配电过程中由于电能传输、分配、使用过程中发生的损失,包括技术损失和非技术损失。
技术损失是由输配电设备本身造成的损失,主要包括线路电阻损耗、变压器铁损和铜损等;非技术损失是由于电网非正常运行、盗电等因素造成的损失。
线损管理就是通过科学的手段和管理方法,降低线路损耗,提高电能利用效率,实现输配电系统的经济、安全、可靠运行。
二、线损管理的重要性1. 降低成本:线损是电力系统的重要成本因素,对于电力企业来说,减少线损是节约成本、提高经济效益的重要途径。
2. 提高供电质量:线损低则供电质量高,通过线损管理,可以改善供电质量,减少停电次数,提高用户满意度。
3. 节约能源:线损是电能在输配过程中的损失,通过线损管理,可以减少能源浪费,提高能源利用效率。
4. 保障安全:线损管理还能够提高电网运行的安全性,减少非计划停电等安全事故的发生,确保电网安全稳定运行。
三、线损管理的要点1. 技术设备改造:对老化、损坏的输配电设备进行更新和改造,提高设备运行效率,降低设备损耗,从根本上降低线路损耗。
2. 保护装置的完善:合理设置、调整电力系统的保护装置,提高电力系统的故障短路及过载保护能力,减少由于设备故障引起的不正常损耗,保证电力系统的安全运行。
3. 负荷管理:采用合理的用电方案,优化负荷分布,合理调节用电方式,避免过度负荷造成的线损过大。
4. 停电检修:定期对输配电设备进行检修和保养,及时排除潜在故障因素,减少由于设备故障造成的不必要损耗。
5. 监测系统建设:建立先进的线路监测系统和信息管理系统,实施实时监测和动态管理,及时掌握线损情况,提高管理效率。
6. 防治盗电:加大对盗电行为的打击力度,科学、合理的使用电力才能减少盗电行为,减少非技术损失,降低总线损。
线损管理理论基础电力网的电能损耗率简称线损率,它是电力系统的一项综合性技术经济指标,也是国家考核电力部门的一项重要经济指标。
加强线损管理,降低电网损耗,对提高企业管理水平,实现企业经济效益的最大化具有重要意义,现就线损有关理论基础做一下简单的介绍。
一、常用基础公式(一)常用物理公式U=IRP=UI=I2R=U 2/R串联等效电阻R C =R1+R2并联等效电阻R B = R1R2/(R1+R2)(二)常用电力学公式S= 3U L I S QU L =3U a ф PS 2=P 2+Q 2 功率三角形P=S cosфQ=S sinф其中S为视在功率,P为有功功率,Q为无功功率,ф为功率因数角,U L为线电压,U a为相电压。
二、系统中线路损失电量构成及供、配、售电量、概念及线损率几种计算方法(一)供电量供电量是指在供电生产过程中投入的全部电量。
计算式为:地区供电量=本地区电厂上网电量+输入电量-输出电量企业供电量=发电厂上网电量+购电量(输入电量)-输出电量(二)售电量售电量是指电力企业出售给用户或其他电力企业的可供消费或生产投入电量。
(1)趸售电量:指电网经营企业出售给其他电网经营企业用作生产投入以及电厂销售给电网的电量,也包括区域电网间的输送电量。
(2)零售电量:指电网经营企业出售给用户或因电网无法供电或授权电厂由电厂销售给厂区用户、以电厂直接销售给大用户的用作最终消费的电量。
(三)过网电量其他企业通过本网输送到另外一个企业的电量,对本企业而言是过网电量。
过网电量应按电网关口表统计计量。
(四)发电量发电量是指电厂(发电机组)在报告期内生产的电能量,简称“电量”它是发电机组经过对一次能源的加工转换而产生出的有功电能数量。
即发电机实际发出的有功功率与发电机实际运行时间的乘积。
(五)电厂上网电量电厂上网电量是指该电厂在报告期内生产和购入的电能产品中用于输送(或销售)给电网的电量。
(六)购电量电网经营企业从独立发电企业、其他电网经营企业、自备电厂购入的电量。
供电所线损管理1、线损管理岗位职责:1)线损的定义:所谓线损就是电力网电能损耗。
是指电网经营企业在电能的传输和营销过程中,经输、变、配过程到客户电能计量装置止所产生的电能消耗和损失,简称线损,损失的电量称为线损电量。
线损电量=供电量—售电量2)线损电量的组成:在电力生产和营销过程中造成的损耗电量由以下组成:①35kV及以上输电线路的损耗②35kV及以上主变压器的损耗③10kV及以下配电线路损耗④配电变压器的损耗⑤无功补偿设备及附属设备的损耗⑥互感器、电能表、测量仪表、继电保护、自动化装置的二次损耗⑦变电站站用电损耗包括:直流、通风、照明等用电的消耗⑧其他电量损耗:包括电能计量装置误差,营业中的漏抄、误抄、计算错误及客户的违章用电等3)线损电量的分类在线损技术管理工作中一般把线损电量分为两大类①负载损耗(可变损耗)是指电力设备在运行中的损耗,一般称为铜损,与流过设备的电流平方成正比,如线路的损耗电量计算公式:A P=3l2LR・tX10-3(kw・h)②空载损耗(固定损耗):一般指变电设备中的铁损,输、变配设备的电晕损耗或绝缘介质损耗等,与运行电压的平方成反比,如公式:△A 二S2^RX 10-3 U 24) 线损率:线损电量与供电量的百分比称为线损率,即线损电量线损率二X10O%=供电量 (3)及时调整变压器三相负荷的平衡平衡率,减少电能损耗。
① 三相电流不平衡对配网损耗的影响:假设架低压线,三相电流分别为I,1,1,中性线电流为I,ABCN 若中性线电阻为相线电阻的2倍,相线电阻为R,则低压线路有功损 耗为:△P1=(I 2・R +12・R +12・R +2I 2・R )X 10-3A B CN ,当三相负荷电流平衡时,每相电流为(I+I+I)/3,I=0,这时线 ABCN路损耗为:△P2=3(I A +I B +I C)2•RX10-3 3三相不平衡电流增加损耗为:△P 二△P1-AP2=~(I 2+12+12-1I -II -II +312)R x 10-33ABCABBCCAN从式中看出三相不平衡电流越大,线路的损耗越大,或者变压器的损耗越大.③ 三相负荷电流,不平衡率的标准要求:a 、配电变压器出口三相负荷电流不平衡率,城镇、企业V10%,农村V15%。
线损异常处理知识培训第一节线损管理基础知识一.线损基本概念1.1.电网的功率损失和电能损失电能从发电机输送到客户需经过各个输、变、配电元件,这些元件都存在一定的电阻和电抗,电流通过这些元件时就会造成一定的损耗,这种损耗通常可用功率损失和电能损失两种形式表示。
功率损失是瞬时值,电能损失是功率损失在一段时间上的累计效应。
1.2.线损电量电能传输和营销过程中的损耗与损失体现为线损电量。
对电网经营企业来说,通过线损理论计算出来的只是全部实际线损电量的一部分,即技术线损;在电能传输和营销过程中,从发电厂至客户电度表所产生的全部电能损耗和损失还包含管理线损,其中管理线损是无法进行理论计算的。
为此,线损电量通常是根据电能表所计量的总“供电量”和总“售电量”相减得出,即线损电量 = 供电量-售电量其中,供电量是指供电企业供电生产活动的全部投入电量;售电量是指供电企业向所有客户(包括相邻电网等)销售的电量以及本企业电力生产以外的自用电量。
1.3.线损率与统计线损率线损率是线损电量占供电量的百分率,其计算公式为:线损率=⨯供电量线损电量100% =⨯供电量售电量供电量-100% 显然,线损率的准确性取决于电能计量装置的精确度,供、售电能表抄录的同期度和营销抄表、核算的准确度。
上式中的线损电量是根据统计范围内电能表所计量的总“供电量”和总“售电量”相减得出,所以这样计算出来的线损率是实际上的统计线损率。
我们通常所说的线损率都是统计线损率。
1.4.无损电量供电企业通过电网从发电厂或相邻电网购买电量的同时,又通过电网把电量售给各类用户。
在电力营销和线损统计管理中,有一类电量被称为无损电量。
无损电量可分以下两种情况:1.4.1.全无损电量:营销管理中,在某些特殊情况下,会存在由于购电的计量点和售电的计量点是同一块计量表计或者是在同一母线上(且有购、售关系)的两块表计,如果忽略电流在母线上损耗,这类供电量和售电量对于供电企业来说,不承担电能在电网传输、以及电力营销中的任何损耗,我们可以将这部分电量称之为全无损电量。
1.4.2.本级电压无损电量:在实际线损管理中,通常将以变电站出线关口表计费的专线电量称作无损电量。
需强调的是,这种无损电量的所谓“无损”是个相对的概念。
例如,对10kV 电压等级而言,10kV 首端计费的专线电量是无损电量;但对于35kV 及以上电压等级而言,10kV首端计费的专线电量则是经历了35kV及以上电网输送的,显然存在着损耗,因此在计算35kV及以上电网线损率时,10kV首端计费的专线电量不能看作无损电量。
供电企业在进行线损统计计算时,从供、售电量中分离出无损电量的目的在于:一方面可以查找本级电压电网线损发生的环节,从而进行有针对性的分析,并制定降损措施;另一方面能得到客观反映管理水平的线损率,更便于不同电网和企业之间的比较和分析。
如在进行10kV电网的线损率统计时,可以有两种统计方法:一种是在供、售电量中包含10kV首端计费的专线电量,另一种是在供、售电量中不包含10kV首端计费的专线电量。
显然按第一种方法计算出来的线损率(综合线损率)低于按第二种方法计算出来的线损率(公用线损率),但是后者更能反映该电网运行的经济性和管理水平,在线损分析和管理中更有意义二.线损电量的构成线损电量由技术线损电量(理论线损电量)和管理线损电量两部分组成。
2.1.理论线损电量(技术线损电量)根据《电力网电能损耗计算导则》(DL/T686-1999)的规定,理论线损电量是以下各项损耗电量之和:2.1.1.变压器的损耗电能;2.1.2.架空及电缆线路的导线损耗的电能;2.1.3.电容器、电抗器、调相机中的有功损耗电能、调相机辅机的损耗电能;2.1.4.电流互感器、电压互感器、电能表、电测仪表、保护及远动装置的损耗电能;2.1.5.电晕损耗的电能;2.1.6.绝缘子泄露损耗电能;2.1.7.变电所的所用电能;2.1.8.电导损耗。
2.2.管理线损管理线损则主要是由于管理原因造成的电量损失。
其中供电方的管理原因当然是主要的,但也包括了用户的原因和其他一些因素。
如:2.2.1.电能计量装置的误差;2.2.2.营销工作中漏抄、错抄、估抄、漏计、错算及倍率搞错等;2.2.3.用户违章用电及窃电。
还有一种原因,比如一些有效的技术降损措施(尤其是经济运行措施)应该同时也可以通过管理来实现,而我们没有去做、没有去管,这些能减少而没有减少的损失是否也可以算作是管理损失。
三.县供电企业在线损管理中常用的几种线损率为实现对电力营销业绩的考核和对相关部门、基层站所线损管理的考核,县供电企业要分区、分压、分线、分台区统计线损率指标,常用的线损率如下:3.1. 企业综合线损率 企业综合线损率=供电量统计线损电量×100% =全网总购电量全网总售电量全网总购电量-×1005 3.2. 高压综合线损率高压综合线损率即10kV 及以上综合线损率。
计算公式为: 高压综合线损率=高压总供电量高压总售电量高压总供电量-×100% 3.3. 各级电压综合线损率本级电压综合线损率=本级电压总供电量本级电压总售电量本级电压总供电量-×100% 3.4. 10kV 公用线路(综合)线损率10kV 公用线路(综合)线损率 =⨯-公用线路总供电量公用线路总售电量公用线路总供电量kV kV kV 101010100% 3.5. 10kV 单条公用线路线损率所谓 “单条公用线路”系指本企业多个用户共用的一条供电线路。
10kV 单条公用线路线损率的计算公式为:单条公用线路线损率=⨯-本线路总购电量本线路总售电量本线路总购电量100% 上式中:总购电量为以下电量之和:本条线路10kV 受电(网)侧电量,本线路购入电量(一些地方的小水电或企业自备电厂直接在10kV 线路的干线或分支上并网上网)。
总售电量为以下电量之和:本条线路各10kV 专变用户售电量,10kV 公用变(含农村统管公用变、农业变)总表抄见电量,以10kV 电压向相邻电网输(售)出的电量。
3.6.0.4~10kV 综合线损率为了加强对供电所10kV 及以下配电网线损管理考核,需核定的一个综合指标。
其计算公式为:0.4~10kV 综合线损率=%100101010⨯-供电量及以下售电量供电量kV kV kV 上式中:10kV 供电量等于该供电所辖区内各条10kV 线路购电量之和(与前面所述定义相同,即每一条线路的购电量为本线路10kV 出口电量与10kV 线路中购入电量之和。
)0.4~10kV 售电量为以下电量之和:本条线路0.4~10kV 各专用变用户和全部低压用户售电量,以10kV 电压向相邻电网输(售)出的电量。
3.7.低压综合线损率(统计区域可以是全县、县城、农村或各供电所等)低压综合线损率计算公式为:低压综合线损率=低压总供电量低压总售电量低压总供电量-×100% 上式中:低压总供电量等于所有公用配变(含农业排灌公用变)总表抄见电量之和。
低压总售电量等于所有低压用户(含低压电力抽水机井、泵站)抄见电量之和。
3.8.公用配变台区(含农业排灌公用变)低压线损率城乡低压线损必须实行对单个公用配变台区(含农业排灌公用变)的低压线损率考核。
公用配变台区(含农业排灌公用变)低压线损率的计算公式为:台区低压线损率=台区总供电量台区总售电量台区总供电量-×100% 上式中:台区总供电量为该台区低压侧总表抄见电量。
台区总售电量为该台区所有低压用户抄见电量之和。
需要说明的是,在统计计算各级线损率时,均应将相应的本企业自用电量统计在售电量之内。
四.【线损分析方法举例】——10kV 公用线路线损分析4.1.线路、变压器组线损分析如下图的一条线路、变压器组:设导线阻抗为R+jX ,变压器额定电流I e 、空载损耗为P 0、短路损耗为P K ;线路首端运行参数为:负荷电流I ,运行电压U ,功率因数cos φ。
该线路的输入功率P 以及线路有功损耗ΔP X 、变压器负载损耗 ΔP KT 、线路变压器组总损耗ΔP ∑可分别用下列各式表示: P=φcos 3UI (1) ΔP X =3I 2R (2)ΔP KT =K e P I I 2⎪⎪⎭⎫ ⎝⎛ (3) 线路、变压器组总损耗=固定损耗+∑可变损耗。
即有:ΔP ∑= P o +(ΔP X +ΔP KT )= P o +3I 2R +K e P I I 2⎪⎪⎭⎫ ⎝⎛ (4) 该线路、变压器组总有功损耗率ΔP%可用下式表示:ΔP%=%10033%100220⨯⎪⎪⎭⎫ ⎝⎛+=⨯∆∑φφUICOS P I I R +I P P P K e =%10033%100320⨯++⨯φφUCOS I IP IR UICOS P e K (5)在运行负荷均衡不变的情况下,可以认为有功损耗率与电能损耗率即线损率相等。
因此我们可以用分析式(5)来代替对该线路、变压器组的理论线损进行以下分析:1)导线参数R (长度、截面积)对线损率的影响;2)变压器型号即其空载损耗P 0、短路损耗P K 对线损率的影响;3)实际运行电压对线损率的影响。
这时,变压器的实际空载损耗应为02P U U e ⎪⎪⎭⎫ ⎝⎛; 4)运行电流I 的大小及其变化对固定损耗对线损率影响和负载损耗对线损率的影响;5)分析运行电流I 的大小及其变化对总线损率的影响,正确认识经济线损率的概念。
曲线1 ——固定损耗率曲线2 ——负载损耗率曲线3 ——综合损耗率4.2.单条10kV公用线路线损分析4.2.1.静态因素{导线截面积、供电半径、变压器型号、负荷点分布状态、负荷构成类型及比重、计量方式等}1)导线截面积。
导线截面积的大小决定了线路电阻R的大小,改造线路适当加大导线截面积与降低线路的负载损耗率成正比。
如何科学地选择导线截面积,其控制指标有国家颁布的经济电流密度并且要用线路电压损失进行校核。
2)供电半径。
众所周知,供电半径越长,线损率越高,线路末端电压质量越得不到保证。
“短半径、密布点”是农网规划变电站的设置原则,《农村电网节电技术规程》(DL/T738-2000)和电网规划建设改造有关《导则》、《原则》中都有具体的规定。
3)配电变压器型号。
农村10kV公用配电网线损率高的一个重要原因就是配电变压器数量多、负载率低、节能型配变少,变压器损耗尤其是固定损耗高。
这里有一份不同型号变压器损耗对照表10kv配电变压器主要技术参数对照表从上表可以看出,更换高耗能变压器为节能型配变对于降低10kV公用线路线损率的重要作用。
4)负荷点分布状态。
一条10kV线路其沿主干线上的负荷分布状态一般可以分为五类:线路末端有一个集中大负荷;沿主干线分布负荷逐渐增大;大负荷分布在主干线的中部;负荷沿主干线均匀分布;大负荷在线路首端,负荷点大小沿主干线呈渐减分布。
