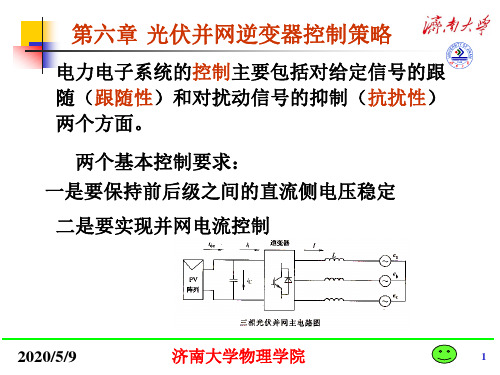

光伏并网控制系统的最大功率点跟踪（MPPT）方法光伏并网控制系统的最大功率点跟踪(MPPT)方法【大比特导读】最大功率点跟踪(MPPT)是光伏并网逆变器控制策略中的核心技术之一。
本文首先介绍了光伏组件的输出特性，然后具体分析了3种典型的MPPT控制方法，并总结3种方法各自的特点和不足。
摘要：最大功率点跟踪(MPPT)是光伏并网逆变器控制策略中的核心技术之一。
本文首先介绍了光伏组件的输出特性，然后具体分析了3种典型的MPPT控制方法，并总结3种方法各自的特点和不足。
关键字：光伏发电系统，最大功率点跟踪，MPPT控制方法1 引言日本福岛核电站事故之后，多国陆续宣布暂停核电建设，而太阳能是永不枯竭的清洁能源，并且更加稳定、安全。
据国家权威数据，在“十二五”期间，中国光伏发电装机容量达到2000万千瓦。
但由于光伏组件本身特性的非线性，受环境温度、日照强度、负载等因素的影响，均会使其输出最大功率点发生变化，导致光伏组件转换效率很低。
而所有光伏发电系统均希望光伏组件在相同日照、温度条件下输出尽可大的功率，这就提出了对光伏组件最大功率点跟踪(Maximum Power Point Tracking，MPPT)的问题。
本文首先讨论了光伏组件本身的P-V，I-V特性，以及温度、光照的影响;然后具体分析了几种常用的MPPT控制方法，并对3种MPPT控制方法作简单的比较。
2 光伏组件的特性A. 物理数学模型根据半导体物理学理论，太阳能组件的等效物理模型如图1所示。
其中：IPH 与日照强度成正比的光生电流;I0 光伏组件反向饱和电流，通常其数量级为10-4A;n 二极管因子;q 电子电荷， ;K 玻尔兹曼常数， J/K;T绝对温度( K);RS光伏组件等效串联电阻;RP光伏组件等效并联电阻;式(1)中参数IPH、Io、Rs、RP、n与太阳辐射强度和组件温度有关，而且确定这些参数也十分困难。
B. 温度、光照对输出特性的影响受外界因素(温度、光照强度等)影响，光伏组件输出具有明显的非线性，图2、图3分别给出其I-V特性曲线和P-V特性曲线。
光伏发电系统中的最大功率点跟踪技术优化随着可再生能源的快速发展，光伏发电系统成为了一种重要的绿色能源解决方案。
光伏发电系统的核心是太阳能电池板，它将太阳能转化为直流电能。
然而，太阳能电池板的输出功率和太阳辐射强度之间存在一个非线性的关系，即存在一个最大功率点。
为了最大化光伏发电系统的效能，需要使用最大功率点跟踪技术来实现最大功率点的稳定锁定。
最大功率点跟踪技术（MPPT）是一项关键技术，可以确保光伏发电系统在不同光照条件下始终在最大功率点运行。
其目标是通过调整太阳能电池板的工作点，使得输出功率达到峰值。
而光伏发电系统的效率和经济性主要取决于MPPT技术的优化与应用。
在光伏发电系统中，常见的MPPT技术有模拟技术和数字技术两类。
模拟技术是通过传统的电路设计方法实现MPPT的一种方法。
其中最常见的是基于模拟电路的功率转移技术（P&O）和逐渐逼近法（GA）。
P&O技术是通过测量输入电流和电压来实现最大功率点的跟踪，然后根据该信息调整电池板的工作点。
虽然这种方法简单而成本较低，但受到环境条件的不稳定以及传感器测量误差的影响，造成功率输出不稳定的问题。
逐渐逼近法利用电池板工作电压的信号及其变化趋势，通过不断调整工作点来逼近最大功率点。
尽管逐渐逼近法的效果相对较好，但它的处理效率较低，且受到光照辐射和温度变化的影响较大。
数字技术则通过数字信号处理器（DSP）或微处理器来实现MPPT。
其中最常见的是基于模型预测控制（MPC）和人工智能（AI）技术的MPPT。
MPC技术通过根据太阳辐射变化模型，预测最佳功率点，并调整工作点。
这种技术不仅能够实现精确的功率跟踪，而且对于不同环境条件下的光伏发电系统具有较好的适应性。
人工智能技术则运用神经网络和模糊控制等方法，通过学习和自适应来实现最大功率点跟踪，更加适用于复杂环境和非线性系统。
为了进一步优化光伏发电系统中的MPPT技术，可以考虑以下几方面的优化措施：首先，改进传感器和测量方法，以提高最大功率点跟踪准确度。
太阳能发电系统中的最大功率点跟踪技术在太阳能发电系统中，最大功率点跟踪（Maximum Power Point Tracking, MPPT）技术是一项重要的研究课题。
太阳能电池的输出电压与环境光强、温度等因素有关，而发电系统的效率取决于电池输出的最大功率。
因此，为了最大限度地提高太阳能发电系统的效率，确保高效率的能量转换和系统的长期稳定运行，MPPT技术应运而生。
MPPT技术是通过对太阳能电池组进行电压和电流的调整，使得系统工作在太阳能电池的最大功率点处。
太阳能电池的输出功率与其电流和电压的乘积有关，即P=I*V。
在太阳能电池的I-V特性曲线中，最大功率点是该曲线上功率最大的点，实现这个点上的功率输出是MPPT算法的核心目标。
MPPT技术的核心思想是实时监测、计算和跟踪太阳能电池组的工作状态，以调整电压和电流，使得系统工作在最大功率点处。
为了实现MPPT技术，研究人员提出了许多方法和算法，常见的有Incremental Resistance（增量电阻法）、Perturbation & Observation（扰动观察法）和模糊控制法等。
增量电阻法是最早提出的一种MPPT方法，该方法通过对太阳能电池组的电压进行微小变化，并测量此时太阳能电池的输出功率变化，根据增量功率与增量电阻之间的关系判断最大功率点位置。
虽然该方法原理简单，但在快速变化的工况下，其响应速度较慢。
扰动观察法是另一种常见的MPPT方法，该方法通过逐步增加或减少太阳能电池的工作点电压，并观察功率的变化情况，根据功率变化趋势确定最大功率点位置。
该方法相对于增量电阻法有着更快的响应速度和更高的精度，但在光照强度变化剧烈的环境下，可能无法快速找到最大功率点。
除了上述两种方法外，模糊控制法也广泛应用于MPPT技术中。
模糊控制利用模糊逻辑推理来实现对电池组的电压和电流进行调整，以使得系统电池工作在最大功率点处。
该方法通过建立模糊控制规则和输入输出模糊化来实现MPPT功能，并具有较好的适应性和鲁棒性。
最大功率跟踪（MPPT）是并网发电中的一项重要的关键技术，它是指控制改变太阳电池阵列的输出电压或电流的方法使阵列始终工作在最大功率点上，根据太阳电池的特性，目前实现的跟踪方法主要有以下三种：（1）恒电压法，因为太阳电池在不同光照条件下的最大功率点的电压相差不大，近似为恒定。
这种方法的误差很大，但是容易实现，成本较低；（2）爬山法，通过周期性的不断的给太阳电池阵列的输出电压施加扰动，并观察其功率输出的改变，然后决定下一次扰动的方向。
这种方法的追踪速度较慢，只适合于光强变化较小的环境；（3）导纳微分法(又称增量电导法)，认为太阳电池阵列的的最大功率点处，输出功率对输出电压的一阶倒数等于零。
因此在环境光强发生改变时，根据dI/dV的计算结果是否等于－I/V，决定是否继续调整输出电压，既可实现最大功率点的跟踪。
该方法相对于恒电压法和爬山法有高速稳定的跟踪特性。
上述三种方法各有特点，但是都不同时具有低成本、高稳定性、快速追踪的特性。
第一种方法只是粗略估计了最大功率点的位置，在光强变化到很大或较小时都会产生很大的误差。
后两种方法本质上都是通过判断当前工作点是否处于最大工作点来决定是否继续调整及调整的方向，因此最终的结果是逆变器始终工作在最大功率点的左右，来回振荡，而不是真正的工作在最大功率点处，反应在太阳电池阵列的输出上就是，太阳电池阵列的输出电压或电流总是以一个直流电平为中心上下跳跃，波形很不稳定，而且在光强变化速度较快时，不能及时反应。
三、太阳能电池功率追踪访法及算法扰动观察法是目前太阳能电池最大功率追踪技术中最为成熟以及被采用最多的方法，其系统方块图如图12所示。
由图中可以很明显的看出此法的硬件需求较少，模拟／数字转换器节省得相当多，因此在制造的成本上将大为降低。
扰动观察法之缺点在于最大功率追踪过程中，当大气条件迅速改变时，由于响应速度未能因应调整，会使追踪的速度变缓，造成功率的损失，不过此一缺点可以用软件技术来加以改善，赋予系统自我调整响应速度之功能，这也是本文的研究重点，亦即以软件算法来达到太阳能电池最大功率的追踪，并分析系统操作于较高频率下，其追踪的性能。
关于MPPT的开题报告引言随着太阳能光伏发电的快速发展，光伏逆变器作为关键设备之一，正变得越来越重要。
光伏逆变器的性能优化是提高光伏发电系统效率的关键。
最大功率点跟踪（MPPT）技术是光伏逆变器中非常重要的一环。
本文将对MPPT技术进行探讨和研究。
MPPT技术概述最大功率点跟踪技术是光伏发电系统中用来提取太阳能电池板输出最大功率的方法。
MPPT技术的目标是通过调整电池板输入电压和电流，使其工作在最佳工作点，从而实现最大功率的提取。
MPPT技术的应用能够提高光伏发电系统的效率，提高能源利用率。
MPPT技术原理MPPT技术的原理基于光伏电池的伏安特性曲线。
光伏电池的伏安特性曲线是描述光伏电池在不同电压和电流下的输出特性的曲线。
最大功率点即伏安特性曲线上的最高功率点。
MPPT技术通过实时监测光伏电池的输出电压和电流，并计算出当前的功率值。
通过不断调整光伏电池的工作点，使其逼近最大功率点。
常用的MPPT算法包括Perturb and Observe（P&O）、Incremental Conductance（IncCond）和Hill Climbing等。
MPPT技术的优势MPPT技术具有如下优势：1.提高光伏发电系统的效率：MPPT技术能够使光伏电池工作在最佳工作点，从而提高光伏发电系统的效率。
2.增加能源利用率：通过提取光伏电池的最大功率，MPPT技术能够充分利用太阳能资源，提高能源的利用率。
3.自适应性强：MPPT技术能够根据光照条件的变化自动调整光伏电池的工作点，适应不同的工作环境。
MPPT技术的应用MPPT技术广泛应用于光伏发电系统中。
光伏逆变器是光伏发电系统中的核心设备，也是MPPT技术的应用场景之一。
光伏逆变器通过监测光伏电池的输出电压和电流，以及经过MPPT算法计算出的功率值，实现对光伏电池工作点的调整，从而提高系统的效率。
除了光伏逆变器，MPPT技术还可以应用于光伏充电器、太阳能追踪器等设备中。
最大功率点跟踪控制的方法最大功率点 (Maximum Power Point) 跟踪控制(MPPT)是指在太阳能电池阵列中，通过一定的电路和控制策略，实现扫描整个太阳能电池阵列，从中找到当前工作状态下的最大功率点，并最终控制整个太阳能电池阵列工作在该最大功率点处，从而使得太阳能电池的输出功率最大化，以提高太阳能发电的效率和经济性。
最大功率点跟踪控制技术是太阳能电池阵列控制的重要技术，不仅可以将太阳能电池的输出功率最大化，同时还能提高系统的可靠性、稳定性和使用寿命等方面的性能。
下面将介绍最大功率点跟踪控制的几种方法。
1. 模拟式最大功率点跟踪控制模拟式最大功率点跟踪控制是最早出现的一种方法，也是相对简单的一种方法。
该方法的核心是通过调节单片机的PWM信号，控制电荷控制器输出电压和电流，使得电荷控制器输出的功率达到最大值。
但是，该方法存在着效率低下、稳定性差、不够灵活等缺点。
2. 开环跟踪方法开环跟踪方法是指进行一定的计算得到最大功率点的位置，然后使用控制器直接控制输出电压和电流，以使得太阳能电池处于最大功率点。
该方法具有工作简单、可靠性高等优点，但是由于无法根据输出功率对最大功率点进行跟踪调整，同时还容易受到天气和环境等因素的影响，存在着功率损失和不够灵活等缺点。
3. 闭环反馈跟踪方法闭环反馈跟踪方法是一种对于开环跟踪的改进方法。
在闭环反馈方式下，控制器会根据实际输出功率来调节工作点，以精准地跟踪到最大功率点。
基于闭环反馈思想，目前常见的控制器有基于模糊控制、神经网络控制和PID控制等，这些控制器的应用难度和控制效果各不相同。
例如，模糊控制器可以灵活应对光照强度和温度变化等复杂的环境因素，但需要充分的实验数据和模型的准确性作为基础。
神经网络控制器具有良好的适应性和泛化能力，但是需要大量的数据训练和计算资源，并且难以进行解释。
PID控制器具有成熟的算法和实现方法，但对电流、电压等参数的变化较为敏感，需要进行较为精确的参数调节，因此需要一定的实际操作经验和技术支持。
电子知识最大功率点(2)MPPT(14)MPPT控制器的全称“最大功率点跟踪”(Maximum Power Point Tracking)太阳能控制器，是传统太阳能充放电控制器的升级换代产品。
所谓最大功率点跟踪，即是指控制器能够实时侦测太阳能板的发电电压，并追踪最高电压电流值(VI)，使系统以最高的效率对蓄电池充电。
下面我们用一种机械模拟对比的方式来向大家解释MPPT太阳能控制器的基本原理。
要想给蓄电池充电，太阳板的输出电压必须高于电池的当前电压，如果太阳能板的电压低于电池的电压，那么输出电流就会接近0。
所以，为了安全起见，太阳能板在制造出厂时，太阳能板的峰值电压(Vpp)大约在17V左右，这是以环境温度为25°C时的标准设定的。
这样设定的原因，(有意思的是，不同于我们普通人的主观想象，下面的结论可能会让我们吃惊)在于当天气非常热的时候，太阳能板的峰值电压Vpp会降到15V左右，但是在寒冷的天气里，太阳能的峰值电压Vpp可以达到18V!现在，我们再回头来对比MPPT太阳能控制器和传统太阳能控制器的区别。
传统的太阳能充放电控制器就有点象手动档的变速箱，当发动机的转速增高的时候，如果变速箱的档位不相应提高的话，势必会影响车速。
但是对于传统控制器来说，充电参数都是在出厂之前就设定好的，这就像车的档位被固定设置在了1档。
那么不管你怎样用力的踩油门，车的速度也是有限的。
MPPT控制器就不同了，它是自动挡的。
它会根据发动机的转速自动调节档位，始终让汽车在最合理的效率水平运行。
就是说，MPPT控制器会实时跟踪太阳能板中的最大的功率点，来发挥出太阳能板的最大功效。
电压越高，通过最大功率跟踪，就可以输出更多的电量，从而提高充电效率。
理论上讲，使用MPPT控制器的太阳能发电系统会比传统的效率提高50%，但是跟据我们的实际测试，由于周围环境影响与各种能量损失，最终的效率也可以提高20%-30%。
从这个意义上讲，MPPT太阳能充放电控制器，势必会最终取代传统太阳能控制器为什么要使用MPPT ?太阳能电池组件的性能可以用U-I曲线来表示。
