VRRP协议实现园区网络的路由冗余和负载均衡

VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种用于实现网络设备冗余的协议。

它允许多个路由器共享一个虚拟IP地址，提供高可用性和冗余性。

在本文中，我们将详细介绍VRRP协议的工作原理、消息格式、状态转换以及常见应用场景。

一、工作原理VRRP协议通过选举一个虚拟路由器作为主路由器，其他路由器作为备份路由器，实现网络设备的冗余。

主路由器负责转发数据包，备份路由器处于备份状态，等待主路由器失效时接管转发任务。

VRRP协议使用组播地址来进行通信。

主路由器定期发送VRRP通告消息，包含虚拟路由器的优先级、状态等信息。

备份路由器通过接收并解析这些消息来确定主路由器的状态，并根据需要进行状态转换。

二、消息格式VRRP协议的消息格式如下：1. VRRP包头：- 版本号：指定VRRP协议的版本。

- 类型：指定消息类型，包括通告、请求和应答等。

- 路由器ID：用于唯一标识路由器。

2. VRRP通告消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器优先级：用于选举主路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

- 虚拟路由器状态：包括初始化、备份和主路由器等状态。

3. VRRP请求消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

4. VRRP应答消息：- 虚拟路由器MAC地址：用于唯一标识虚拟路由器。

- 虚拟路由器IP地址：用于标识虚拟路由器。

三、状态转换VRRP协议定义了三种状态：初始化状态、备份状态和主路由器状态。

状态转换如下：1. 初始化状态：路由器刚启动时的默认状态。

2. 备份状态：备份路由器接收到主路由器的通告消息后进入的状态。

3. 主路由器状态：主路由器发送通告消息后进入的状态。

状态转换的触发条件如下：1. 从初始化状态到备份状态：接收到主路由器的通告消息。

2. 从备份状态到主路由器状态：- 接收到主路由器的通告消息，并且主路由器的优先级高于备份路由器。

VRRP协议介绍VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于提供网络设备的冗余和故障转移功能。

它允许多个路由器共享一个虚拟IP地址，以实现高可用性和负载均衡。

一、协议背景和目的VRRP协议的设计目的是为了解决网络设备单点故障的问题，确保网络的连通性和可用性。

通过使用VRRP，可以在多个路由器之间实现冗余，当其中一个路由器发生故障时，其他路由器可以接管其功能，保证网络的正常运行。

二、VRRP协议的工作原理1. VRRP组和虚拟路由器VRRP协议通过创建一个VRRP组来实现冗余路由器的功能。

每个VRRP组都有一个虚拟路由器ID（VRID）和一个虚拟IP地址。

组中的成员路由器通过发送VRRP报文来竞选成为虚拟路由器的主节点。

2. VRRP路由器状态VRRP路由器可以处于以下三种状态之一：- 主节点（Master）：负责转发数据包，并为虚拟IP地址提供服务。

- 备用节点（Backup）：监视主节点的状态，并在主节点故障时接管其功能。

- 初始化节点（Initialize）：刚刚加入VRRP组，正在进行初始化。

3. VRRP报文VRRP协议使用特定的VRRP报文来实现路由器之间的通信。

主要的VRRP报文类型包括：- VRRP通告报文（Advertisement）：主节点定期发送此报文来宣告自己的存在，并提供虚拟路由器的状态信息。

- VRRP请求报文（Request）：备用节点发送此报文来请求主节点的状态信息。

- VRRP响应报文（Response）：主节点在收到VRRP请求报文后，发送此报文来回应备用节点。

4. VRRP路由器选举VRRP协议使用一种基于优先级的选举机制来确定主节点。

每个VRRP组中的成员路由器都有一个优先级值，优先级值越高，成为主节点的概率就越大。

当一个路由器成为主节点后，它将持续发送VRRP通告报文来维持其主节点地位。

5. VRRP故障转移当主节点发生故障或离线时，备用节点将接管其功能，并成为新的主节点。

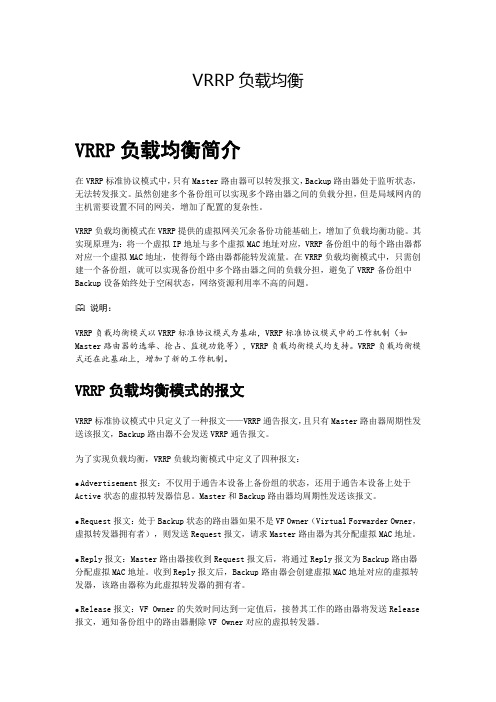

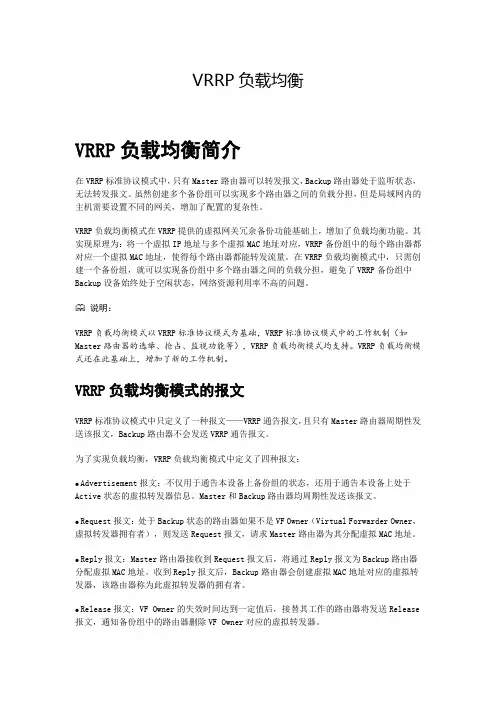

VRRP负载均衡VRRP负载均衡简介在VRRP标准协议模式中，只有Master路由器可以转发报文，Backup路由器处于监听状态，无法转发报文。

虽然创建多个备份组可以实现多个路由器之间的负载分担，但是局域网内的主机需要设置不同的网关，增加了配置的复杂性。

VRRP负载均衡模式在VRRP提供的虚拟网关冗余备份功能基础上，增加了负载均衡功能。

其实现原理为：将一个虚拟IP地址与多个虚拟MAC地址对应，VRRP备份组中的每个路由器都对应一个虚拟MAC地址，使得每个路由器都能转发流量。

在VRRP负载均衡模式中，只需创建一个备份组，就可以实现备份组中多个路由器之间的负载分担，避免了VRRP备份组中Backup设备始终处于空闲状态，网络资源利用率不高的问题。

说明：VRRP负载均衡模式以VRRP标准协议模式为基础，VRRP标准协议模式中的工作机制（如Master路由器的选举、抢占、监视功能等），VRRP负载均衡模式均支持。

VRRP负载均衡模式还在此基础上，增加了新的工作机制。

VRRP负载均衡模式的报文VRRP标准协议模式中只定义了一种报文——VRRP通告报文，且只有Master路由器周期性发送该报文，Backup路由器不会发送VRRP通告报文。

为了实现负载均衡，VRRP负载均衡模式中定义了四种报文：●Advertisement报文：不仅用于通告本设备上备份组的状态，还用于通告本设备上处于Active状态的虚拟转发器信息。

Master和Backup路由器均周期性发送该报文。

●Request报文：处于Backup状态的路由器如果不是VF Owner（Virtual Forwarder Owner，虚拟转发器拥有者），则发送Request报文，请求Master路由器为其分配虚拟MAC地址。

●Reply报文：Master路由器接收到Request报文后，将通过Reply报文为Backup路由器分配虚拟MAC地址。

收到Reply报文后，Backup路由器会创建虚拟MAC地址对应的虚拟转发器，该路由器称为此虚拟转发器的拥有者。

VRRP协议概述VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种用于在IP网络中实现路由器冗余的协议。

它允许多个路由器组成一个逻辑组，以提供冗余和负载均衡。

当主路由器故障时，备用路由器将接管路由功能，以确保网络的连通性不会中断。

VRRP是基于UDP的协议，运行在网络层（OSI模型的第三层）。

它使用虚拟IP地址作为路由器的默认网关，实现了负载均衡和故障恢复。

每个VRRP组中都有一个主路由器，其他路由器为备用路由器。

主路由器负责转发数据包，而备用路由器处于待命状态。

VRRP组VRRP协议使用VRRP组来管理路由器冗余。

每个VRRP组都由一个虚拟IP地址和一个VRRP组标识符组成。

虚拟IP地址用于接收和转发数据包，而VRRP组标识符用于在网络中唯一标识VRRP组。

每个VRRP组中都有一个优先级，主路由器的优先级最高，而备用路由器的优先级较低。

当主路由器故障时，备用路由器将根据优先级决定是否接管路由功能。

VRRP协议工作原理以下是VRRP协议的基本工作原理：1.路由器通过发送VRRP通告消息来宣告自己的存在。

这些通告消息包括VRRP组信息、本地优先级和路由器的状态信息。

2.所有路由器在同一个VRRP组中进行通信。

它们使用相同的虚拟IP地址和VRRP组标识符。

3.路由器在VRRP通告中指定了一个VRRP优先级。

优先级最高的路由器将成为主路由器，负责接收和转发数据包。

4.备用路由器不断检测主路由器的状态。

如果主路由器无法正常工作，则备用路由器将接管其职责。

5.备用路由器可以通过升高自身的优先级来成为新的主路由器。

这样可以确保网络流量始终得到良好的分流和负载均衡。

VRRP通告消息VRRP通告消息是VRRP协议中的关键组成部分。

它们用于路由器之间的通信和状态同步。

以下是VRRP通告消息的一些重要字段：•版本号：指示VRRP协议的版本。

•类型：指示通告消息的类型，如通告、问候、退出等。

m-lag加vrrp原理m-lag加vrrp是一种常见的网络冗余技术，用于提高网络的可靠性和可用性。

m-lag（Multi-chassis Link Aggregation）指的是将多个物理链路捆绑成一个逻辑链路，实现链路的冗余和负载均衡。

vrrp（Virtual Router Redundancy Protocol）是一种网络协议，用于在多个路由器之间实现冗余，确保网络的连通性。

在传统的网络设计中，如果一个链路出现故障，会导致网络中断，从而影响用户的正常使用。

为了解决这个问题，可以使用m-lag技术。

m-lag将多个物理链路捆绑成一个逻辑链路，当其中一个物理链路出现故障时，可以通过其他物理链路继续提供网络服务，从而实现链路的冗余。

同时，m-lag还可以实现负载均衡，将流量均匀地分布在各个物理链路上，提高网络的性能和带宽利用率。

然而，m-lag只能在链路层提供冗余，而不能提供路由器的冗余。

为了解决这个问题，可以结合vrrp技术。

vrrp可以在多个路由器之间建立一个虚拟路由器，通过协调工作，确保网络的连通性。

当主路由器出现故障时，备用路由器会接管主路由器的工作，继续提供网络服务。

这样就实现了路由器的冗余，提高了网络的可靠性。

m-lag加vrrp的工作原理如下：首先，将多个路由器通过m-lag技术连接到一个交换机上，形成一个逻辑链路；然后，在这些路由器之间建立一个虚拟路由器，通过vrrp协议协调工作。

其中，一个路由器被选举为主路由器，负责处理网络流量，其他路由器则成为备用路由器，处于待命状态。

主路由器会定期发送vrrp广播消息，用于通知其他路由器自己的存在。

备用路由器收到广播消息后，会检查主路由器的状态，如果主路由器正常工作，则备用路由器保持待命状态；如果主路由器出现故障，则备用路由器会接管其工作，成为新的主路由器。

通过这种方式，m-lag加vrrp可以实现路由器的冗余，确保网络的连通性。

m-lag加vrrp的应用非常广泛，特别适用于对网络可靠性要求较高的场景，如数据中心、企业网络等。

基于VRRP协议实现路由冗余和负载均衡的应用研究谷宝磊【摘要】With the rapid popularization of computer network,a variety of network applications(OA systems,voice sys-tems,video surveillance systems)become increasingly complex,the importance of the network transmission of data, complexity is increasing,users require network has a high degree of redundancy. For the end user in the network,it is desirable from time to time to maintain good communication with the rest of the network part. Virtual Routing Protocol (VRRP,Virtual Router Redundancy Protocol)provides a way to ensure a reliable end-user contact your network with-out interruption. For network reliability and security requirements,VRRP not only in highly redundant network layer to ensure that the system,but also can achieve load balancing network traffic.%随着计算机网络的迅速普及，网络的各种应用（OA系统、语音系统、网络视频监控系统）日趋复杂，网络上传输数据的重要性、复杂性也越来越高，用户要求网络具有高度的冗余性。

VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于提供冗余的虚拟路由器功能。

它允许多个路由器工作在一个虚拟路由器组中，其中一个路由器作为主路由器，其他路由器作为备份路由器。

当主路由器发生故障时，备份路由器可以接管主路由器的功能，确保网络的连通性和可靠性。

1. 背景和目的VRRP协议的背景是为了解决网络中路由器单点故障导致网络中断的问题。

通过使用VRRP协议，可以实现路由器的冗余，提高网络的可用性和可靠性。

2. 协议原理VRRP协议通过定义虚拟路由器组（VRID）来实现冗余路由器的工作方式。

在一个VRID中，有一个主路由器和多个备份路由器。

主路由器负责处理所有的网络流量，而备份路由器处于待命状态，监测主路由器的状态。

3. VRRP协议的工作流程3.1. 路由器选举在一个VRID中，主路由器的选举是通过优先级来确定的。

每个路由器都有一个优先级值，优先级值越高，越有可能成为主路由器。

如果优先级相同，则使用路由器的MAC地址来决定主路由器。

3.2. 主备份切换一旦主路由器失效，备份路由器中的某个路由器将会自动成为新的主路由器。

这个切换过程是无缝的，对网络中的用户是透明的。

3.3. 心跳检测主路由器和备份路由器之间通过周期性的心跳消息来检测彼此的状态。

如果备份路由器在一定时间内没有收到主路由器的心跳消息，它将会认为主路由器失效，然后触发主备份切换。

4. VRRP协议的优点4.1. 提高网络的可用性和可靠性通过使用VRRP协议，可以实现路由器的冗余，当主路由器发生故障时，备份路由器可以接管主路由器的功能，确保网络的连通性和可靠性。

4.2. 简化网络配置VRRP协议可以将多个路由器组织成一个虚拟路由器组，对网络管理员来说，只需要配置虚拟路由器组的相关参数，而不需要为每个路由器单独配置。

4.3. 支持负载均衡VRRP协议可以实现负载均衡，将网络流量分散到多个路由器上，提高网络的性能和吞吐量。
