电除尘培训资料第一节电除尘的原理和应用电除尘是一种高效的固体颗粒和砂石粉尘分离技术，广泛应用于烟气净化、除尘器和环保设备中。
它利用电场的作用力将悬浮在烟气中的固体颗粒带电，然后通过电场力的作用将其吸附到集尘板上，最后形成一层厚厚的灰尘层。
在工业生产和环保治理中，电除尘具有很大的应用前景。
第二节电除尘的工作原理电除尘器是由两组带电极板和带高电压的直流电源所组成的，每组极板中间有一个带电场的区域。
当烟气通过这个区域时，固体颗粒会被带电，并且受到电场力的作用，最终被吸附到集尘板上。
电除尘器的主要工作原理就是通过电场力将颗粒吸附到集尘板上，达到净化烟气的目的。
第三节电除尘的优点和缺点电除尘技术具有很多优点，首先是它的高效性，可以高效地去除烟气中的固体颗粒。
其次是它的适用范围广，可以用于很多行业的烟气净化中。
另外，电除尘技术还可以降低环境污染，改善空气质量。
但是，电除尘技术也存在一些缺点，比如它对电源的依赖性较强，需要不断地供应电能才能正常工作。
第四节电除尘的应用领域电除尘技术广泛应用于电厂、水泥厂、冶炼厂、化工厂等工业生产中。
它可以有效地净化工业烟气，从而降低对环境的污染。
另外，电除尘技术还可以用于工业锅炉排放烟气的净化，改善空气质量。
在环保治理中，电除尘技术也有较大的应用前景，可以帮助人们建立一个更为清洁的生活环境。
第五节电除尘的维护和保养电除尘设备的正常运行需要进行一定的维护和保养工作。
首先要保证电除尘设备的电源供应正常，电压稳定。
其次，要定期清理集尘板上的灰尘，避免积灰影响除尘效果。
另外，还需要对电除尘设备的高压电源进行检查和维修，确保设备的安全运行。
第六节电除尘的安全操作规程进行电除尘设备的操作和维护时，需要遵守一定的安全规程。
首先要严格按照操作规程进行操作，不得随意更改设备的工作参数。
其次，要严格遵守电除尘设备的维护规程，确保设备的正常运行。
另外，还要经常检查设备的安全装置，确保设备的安全运行。
第一章系统概述第一节电除尘系统概述每台锅炉配置两套双室五电场电除尘器。
锅炉烟气流经电除尘器的五个串联电场进行除尘再经脱硫后由烟筒排出。
该电除尘器的本体由浙江菲达环保科技股份有限公司制造。
电气高、低压控制装置由浙江佳环电子有限公司提供。
第二节干除灰系统概述每台电除尘器每室五个电场10个灰斗，两室共20个灰斗。
每台炉共40个灰斗，每个灰斗配置1台仓泵，共40台仓泵。
每台锅炉干除灰系统为1个单元。
两套电除尘器1电场共8台仓泵，分2组，每4台仓泵为1组，分别用1根管路可分别送至2个粗灰库；2电场共8台仓泵，分2组，每4台仓泵为1组，分别用1根管路可分别送至1个粗灰库和细灰库；3、4、5电场各8台仓泵，每电场8台仓泵为1组，3组共用1根管路可分别送至1个粗灰库和细灰库；每台锅炉省煤器配置6个灰斗，每个灰斗配置1台仓泵，共6台仓泵。
6台仓泵为1组，用1根管路可分别送至2个粗灰库。
该干除灰系统由德国法特公司（北京）制造。
灰库设5台气化风机，4台运行，1台备用。
第三节除渣系统概述锅炉采用固态连续排渣方式。
由除渣系统及水循环系统组成，系统用水采用海水。
锅炉排出的渣进入捞渣机水槽，经水冷却裂碎由捞渣机提升至皮带输送机后，卸到渣仓内，脱水后装汽车运往灰场。
每台炉设2台脱水渣仓，布置在刮板捞渣机出口皮带输送机下方。
贮渣脱水时间≤6小时，渣仓满足锅炉BMCR运行工况下19小时储渣，渣仓设有气动关断门。
渣仓间设一个排污水池，收集渣仓析水及地面冲洗水。
排污水池设2台排污泵，1台运行，1台备用，排污泵直接将排污水池内渣水排至捞渣机。
每台炉设2个渣水沉淀池和１个缓冲水池。
下联箱水封及捞渣机溢流海水携带灰渣流入沉淀水池内沉淀，沉淀后的较清海水溢流入缓冲水池。
两个沉淀水池各设2台排污泵，一台运行，一台备用。
沉淀下来的较浓渣水经排污泵打回捞渣机内。
缓冲水池设2台渣水循环泵，渣水循环泵通过2台自动反冲洗过滤器和2台板式换热器供下联箱水封用水和捞渣机补水，系统1套连续运行，1套备用。

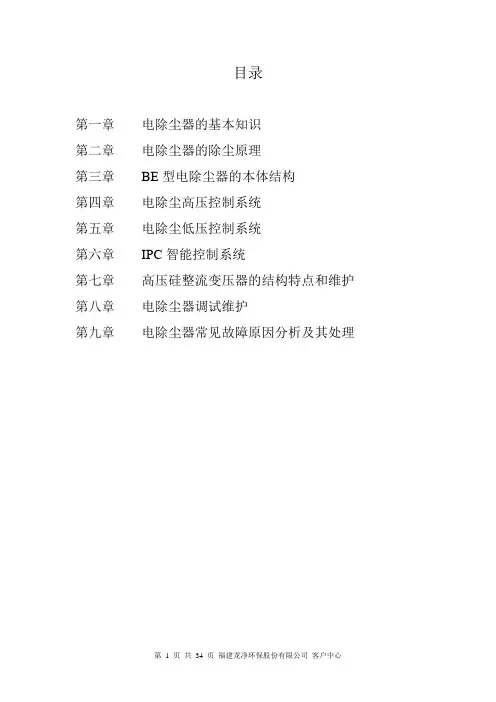

福建龙净BE电除尘器使用维护培训（教材）2011-12-17目录第一章电除尘器的基本知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章IPC智能控制系统第七章高压硅整流变压器的结构特点和维护第八章电除尘器调试维护第九章电除尘器常见故障原因分析及其处理第一章电除尘器的基本知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一，广泛应用于电力、冶金、建材、化工等行业。
尘器的除尘原理电除尘器的基本原理是利用电力捕集烟气中的粉尘，主要包括以下四个复杂又相互有关的物理过程：1气体的电离。
2粉尘的荷电。
3荷电粉尘向电极移动。
4荷电粉尘的捕集。
基本原理：电除尘器是在两个曲率半径相差较大的金属阳极和阴极上，通过高压直流电，维持一个足以使气体电离的静电场，气体电离后所产生的电子：阴离子和阳离子，吸附在通过电场的粉尘上，使粉尘获得电荷。
荷电极性不同的粉尘在电场力的作用下，分别向不同极性的电极运动，沉积在电极上，而达到粉尘和气体分离的目的。
在电晕区和靠近电晕区很近的一部分荷电粉尘与电晕极的极性相反，沉积在电晕极上。
因电晕区的范围小，所沉积的粉尘也少。
电晕区外的粉尘，绝大部分带有与电晕极极性相同的电荷，沉积在收尘极板上。
粉尘的捕集与许多因素有关，如粉尘的比电阻、介电常数和密度，气体的流速、温度和湿度，电场的伏安特性，以及收尘极的表面状态等。
第三章BE型电除尘器的本体结构BE型电除尘器是在引进美国通用公司（GE）电除尘器技术的基础上，经过消化、吸收，在国产化过程中不断完善起来的一种新型电除尘器。
在介绍BE型电除尘器本体结构之前，有必要先了解BE型电除尘器的技术特点。
一、BE型电除尘器的技术特点BE型电除尘器有两大技术特点：顶部电磁锤振打清灰和小分区供电。
顶部电磁锤振打清灰电除尘器按振打清灰方式分为侧部振打和顶部振打二大流派。
侧部振打以欧洲为代表，顶部振打以美国为代表。
目录第一章电除尘器的基本知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章IPC智能控制系统第七章高压硅整流变压器的结构特点和维护第八章电除尘器调试维护第九章电除尘器常见故障原因分析及其处理电除尘器知识培训教材第一章电除尘器的基本知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一，广泛应用于电力、冶金、建材、化工等行业。
电除尘器具有以下明显的优点：1．除尘效率高：设计合理的电除尘器除尘效率可达到99%以上。
2．阻力损失小：一般电除尘器的阻力小于294Pa，有的阻力要求更高。
3．能处理高温烟气：一般电除尘器用于处理250℃以下的烟气，经特殊设计，可处理350℃甚至500℃以上的烟气。
4．能处理大的烟气量。
5．能捕集腐蚀性强的物质：采用特殊结构的电除尘器可捕集腐蚀性强的物质。
6．运行费用低：由于运动部件少，电耗低，正常情况维护工作量小，相应的日常运行费用低。
7．对不同粒径的粉尘进行分类捕集。
但电除尘器也存在以下缺点：1．一次投资大：一台电除尘器少则几十万，多则几百万，甚至上千万。
2．应用范围受粉尘比电阻的限制：电除尘器最适合的比电阻范围为104＜ρ＜5×1010（Ω．Cm）。
3．不能捕集有害气体。
4．对制造、安装和操作水平要求较高。
5．钢材消耗大。
一、电除尘器的分类电除尘器的分类方法很多，主要有以下几种：1．按清灰方式分为干式、半湿式、湿式电除尘器及雾状粒子捕集器。
干式电除尘器易产生粉尘二次飞扬。
湿式电除尘器需进行二次处理。
2．按烟气在电除尘器内的运动方向分为立式和卧式电除尘器。
烟气在电除尘器内自下而上作垂直运动的称为立式电除尘器。
烟气在电除尘器内沿水平方向运动的称为卧式电除尘器。
3．按电除尘器的形式分为管式和板式电除尘器。
管式电除尘器主要用于处理烟气量小的场合。
板式电除尘器应用广泛。
4．按收尘板和电晕极的配置分为单区和双区电除尘器。

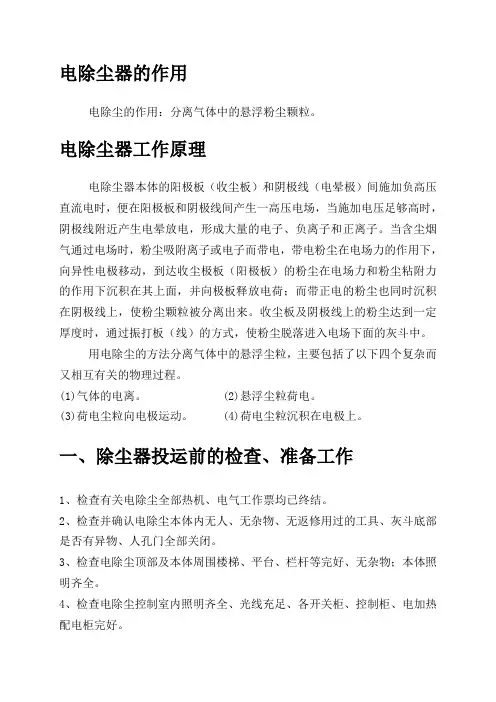

电除尘器的作用电除尘的作用：分离气体中的悬浮粉尘颗粒。
电除尘器工作原理电除尘器本体的阳极板（收尘板）和阴极线（电晕极）间施加负高压直流电时，便在阳极板和阴极线间产生一高压电场，当施加电压足够高时，阴极线附近产生电晕放电，形成大量的电子、负离子和正离子。
当含尘烟气通过电场时，粉尘吸附离子或电子而带电，带电粉尘在电场力的作用下，向异性电极移动，到达收尘极板（阳极板）的粉尘在电场力和粉尘粘附力的作用下沉积在其上面，并向极板释放电荷；而带正电的粉尘也同时沉积在阴极线上，使粉尘颗粒被分离出来。
收尘板及阴极线上的粉尘达到一定厚度时，通过振打板（线）的方式，使粉尘脱落进入电场下面的灰斗中。
用电除尘的方法分离气体中的悬浮尘粒，主要包括了以下四个复杂而又相互有关的物理过程。
(1)气体的电离。
(2)悬浮尘粒荷电。
(3)荷电尘粒向电极运动。
(4)荷电尘粒沉积在电极上。
一、除尘器投运前的检查、准备工作1、检查有关电除尘全部热机、电气工作票均已终结。
2、检查并确认电除尘本体内无人、无杂物、无返修用过的工具、灰斗底部是否有异物、人孔门全部关闭。
3、检查电除尘顶部及本体周围楼梯、平台、栏杆等完好、无杂物；本体照明齐全。
4、检查电除尘控制室内照明齐全、光线充足、各开关柜、控制柜、电加热配电柜完好。
5、汇报班长、值长电除尘本体和电气部分检查结束，送上电除尘电源。
6、锅炉点火前8小时投入电除尘各加热器；检查温度是否正常。
7、投入阴阳极振打，检查振打是否正常。
8、启动气力输灰系统，检查输送是否正常。
二、除尘器投运期间的工作1、在运行中操作人员应监视各高压整流控制柜、集控远程画面有无异常。
2、操作人员一定要认真检查各加热器温度是否正常、阴阳极振打装置是否振打，要注意整流变压器电压、电流的变化，特别是二次电压和二次电流，借此来了解除尘器性能改变，是否有设备结构上的故障，以及是否烟气性质有了变化。
从而采取相应的措施。
3、在运行过程中必须保持保温箱内温度在烟气露点温度以上以避免由于烟气中的水蒸气，酸雾粉尘冷凝于瓷套管表面上，造成爬电击穿。
