采油工程方案设计模板一、项目背景
(1)项目名称:
(2)项目地点:
(3)项目规模:
(4)项目背景及重要性:
二、地质勘探资料分析
(1)地层情况及分布
(2)油田储量评估
(3)油藏特征及物理性质
三、油藏开发方案设计
(1)油藏开发目标
(2)油藏开发方法选择
(3)油藏开发计划
(4)注水方案设计
(5)其他辅助开发方案
四、井位选址及井型设计
(1)井位选址原则
(2)井位选址方法
(3)井型选择及设计
(4)钻井方法
五、油田采油工程设计
(1)油田采油设备选型
(2)采油井设计
(3)生产工艺流程设计
(4)水处理系统设计
(5)油气收集及输送系统设计
六、环境保护及安全方案设计
(1)环境风险评估
(2)环保设施建设方案
(3)安全生产方案
(4)应急预案
七、经济效益分析
(1)项目投资分析
(2)油田开发成本分析
(3)油田开发预期产量及收益分析
八、社会效益评价
(1)油田开发对当地社会经济的影响
(2)油田开发对当地环境的影响
(3)社会稳定及和谐发展保障措施
九、总结与展望
(1)项目的意义与价值
(2)未来发展规划
备注:本方案为初步设计方案,具体施工过程中需根据实际情况做出相应调整。
石油工程设计范本(正文开始)第一章:引言石油工程设计是石油行业中至关重要的环节之一。
本文旨在为石油工程设计提供一个范本,包括设计原则、设计步骤、关键要素等内容,以期帮助工程师们更好地进行工程设计。
第二章:设计原则石油工程设计的原则是指在设计过程中应遵循的基本原则。
以下是一些常见的设计原则:1. 安全性原则:石油工程设计应以安全为首要考虑因素,确保工程过程中不发生事故,保障人员和设备的安全。
2. 可靠性原则:工程设计应确保设备运行的可靠性,减少设备故障和停工时间,提高生产效率。
3. 经济性原则:设计应考虑到成本因素,尽量降低工程投资和运营成本,提高投资回报率。
4. 可持续性原则:设计应考虑到环境保护和资源节约,采用可持续发展的理念,减少对环境的影响。
第三章:设计步骤石油工程设计通常包括以下步骤:1. 方案设计:根据项目需求和技术要求,制定基本设计方案,确定主要设备、工艺流程等。
2. 详细设计:在方案设计基础上,对各个子系统进行详细设计,确定设备规格、布局、管线设计等。
3. 材料采购:根据设计方案,确定需要采购的材料和设备,并进行采购计划。
4. 施工和安装:按照设计方案进行工程施工和设备安装,确保设备和管道等能够正常运行。
5. 调试和验收:完成施工后,对设备和工艺流程进行调试,并进行验收,确保设计要求得到满足。
第四章:关键要素石油工程设计的关键要素包括设备选型、工艺流程、管线设计等。
以下是对这些要素的简要介绍:1. 设备选型:根据工程需要,选择适合的设备,包括钻井设备、控制系统、输油管道等。
2. 工艺流程:根据油气田特点,确定适合的工艺流程,包括油藏开发、采油、处理等。
3. 管线设计:根据工艺流程和工程需求,设计输油管道和相关设备,确保油气能够顺利输送到指定地点。
第五章:总结石油工程设计是一个复杂而关键的过程。
本文提供了一个石油工程设计的范本,包括设计原则、设计步骤、关键要素等内容。
希望这样的范本可以帮助工程师们更好地进行工程设计,提高石油行业的生产效率和安全性。

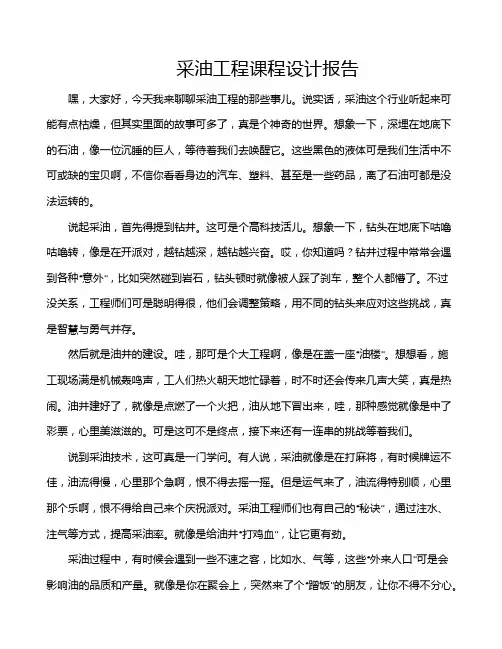

采油工程课程设计报告嘿,大家好,今天我来聊聊采油工程的那些事儿。
说实话,采油这个行业听起来可能有点枯燥,但其实里面的故事可多了,真是个神奇的世界。
想象一下,深埋在地底下的石油,像一位沉睡的巨人,等待着我们去唤醒它。
这些黑色的液体可是我们生活中不可或缺的宝贝啊,不信你看看身边的汽车、塑料、甚至是一些药品,离了石油可都是没法运转的。
说起采油,首先得提到钻井。
这可是个高科技活儿。
想象一下,钻头在地底下咕噜咕噜转,像是在开派对,越钻越深,越钻越兴奋。
哎,你知道吗?钻井过程中常常会遇到各种“意外”,比如突然碰到岩石,钻头顿时就像被人踩了刹车,整个人都懵了。
不过没关系,工程师们可是聪明得很,他们会调整策略,用不同的钻头来应对这些挑战,真是智慧与勇气并存。
然后就是油井的建设。
哇,那可是个大工程啊,像是在盖一座“油楼”。
想想看,施工现场满是机械轰鸣声,工人们热火朝天地忙碌着,时不时还会传来几声大笑,真是热闹。
油井建好了,就像是点燃了一个火把,油从地下冒出来,哇,那种感觉就像是中了彩票,心里美滋滋的。
可是这可不是终点,接下来还有一连串的挑战等着我们。
说到采油技术,这可真是一门学问。
有人说,采油就像是在打麻将,有时候牌运不佳,油流得慢,心里那个急啊,恨不得去摇一摇。
但是运气来了,油流得特别顺,心里那个乐啊,恨不得给自己来个庆祝派对。
采油工程师们也有自己的“秘诀”,通过注水、注气等方式,提高采油率。
就像是给油井“打鸡血”,让它更有劲。
采油过程中,有时候会遇到一些不速之客,比如水、气等,这些“外来人口”可是会影响油的品质和产量。
就像是你在聚会上,突然来了个“蹭饭”的朋友,让你不得不分心。
不过没关系,我们有应对的办法。
通过分离、处理,把这些“外来人口”赶走,让油井恢复活力。
在这个过程中,安全是重中之重。
你想啊,工地上机器轰鸣,人来人往,稍不留神就可能出事。
工程师们可是时刻保持警惕,就像在打仗,随时准备应对突发状况。
安全帽、护目镜一个都不能少,工人们就像是现代版的骑士,英勇无畏,保卫着油井的安全。
石油工程油藏工程方案设计一、油藏地质条件分析在进行油藏工程方案设计之前,首先需要对油藏地质条件进行深入分析。
主要包括油藏类型、油藏成藏时期、油气的物理化学性质、储量分布规律、渗透率、孔隙度、地层压力等方面的分析。
在这方面收集到的数据将直接影响油藏开发方式的选择、注采工艺的设计和汇采模式的确定。
同时,根据地质条件的不同,结合地震勘探和测井资料,我们可以对油藏进行三维建模,为后续的油藏工程方案设计提供可靠的依据。
二、油藏开发方式选择根据油藏地质条件,可以选择不同的油藏开发方式。
按照开发方式的不同,可以分为传统开采、非常规开采和次生采油等。
传统开采方式通常包括原油采收、人工注水、油气调解、采收管道等设施。
非常规开采则包括页岩气、凝析气、油砂等新型开采方式。
次生采油是指通过各种技术手段对原有采油方式进行改进和优化的方式。
在选择油藏开发方式时需要综合考虑油气勘探开发规模、勘探成本、经济效益和环境保护等因素,确定最优的开发方式。
三、注采工艺设计注采工艺包括注水、注聚合物、注气等方式。
其中注水是最为常见的一种方式,是通过向油层中注入水,以维持油层压力,推动原油向井口运移的一种方式。
注聚合物则是通过向油层中注入聚合物溶液,增大油层的有效厚度,增加原油的采收率。
注气是指向油层中注入气体,以推动原油向井口运移。
在注采工艺的设计中,需要综合考虑地层条件、注采能力、资源利用效率和环境保护等方面的因素,确定最佳的注采工艺。
四、汇采模式确定在油藏开发中,通常采用多口汇采模式。
在汇采模式的选择上,需要考虑油藏地质条件、开发规模、井位分布、采油方式等因素。
同时,还需要充分考虑油藏开采后期的管理维护和产量稳定性等问题。
一般来说,通过合理的汇采模式设计,可以提高油气采收率,降低生产成本,提高采油效果。
综上所述,油藏工程方案设计是一项综合性的工作,需要充分考虑地质条件、油藏开发方式、注采工艺和汇采模式等多方面因素。
只有通过科学的规划和合理的设计,才能有效地提高油气采收率,降低生产成本,实现石油勘探开发的经济效益和环保效益。

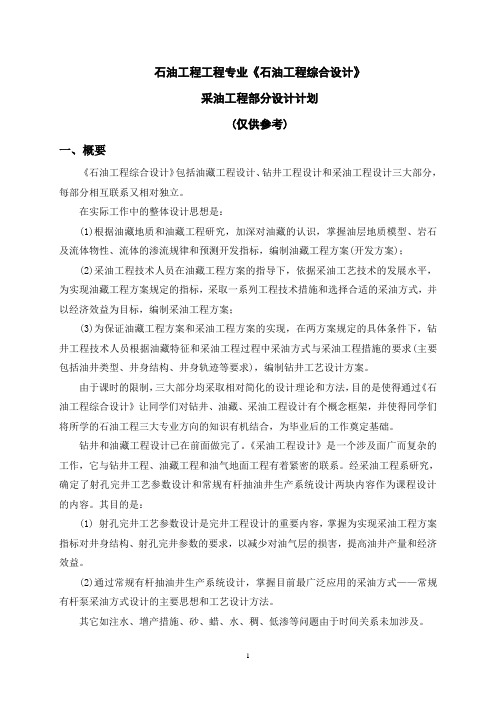

石油工程工程专业《石油工程综合设计》采油工程部分设计计划(仅供参考)一、概要《石油工程综合设计》包括油藏工程设计、钻井工程设计和采油工程设计三大部分,每部分相互联系又相对独立。
在实际工作中的整体设计思想是:(1)根据油藏地质和油藏工程研究,加深对油藏的认识,掌握油层地质模型、岩石及流体物性、流体的渗流规律和预测开发指标,编制油藏工程方案(开发方案);(2)采油工程技术人员在油藏工程方案的指导下,依据采油工艺技术的发展水平,为实现油藏工程方案规定的指标,采取一系列工程技术措施和选择合适的采油方式,并以经济效益为目标,编制采油工程方案;(3)为保证油藏工程方案和采油工程方案的实现,在两方案规定的具体条件下,钻井工程技术人员根据油藏特征和采油工程过程中采油方式与采油工程措施的要求(主要包括油井类型、井身结构、井身轨迹等要求),编制钻井工艺设计方案。
由于课时的限制,三大部分均采取相对简化的设计理论和方法,目的是使得通过《石油工程综合设计》让同学们对钻井、油藏、采油工程设计有个概念框架,并使得同学们将所学的石油工程三大专业方向的知识有机结合,为毕业后的工作奠定基础。
钻井和油藏工程设计已在前面做完了。
《采油工程设计》是一个涉及面广而复杂的工作,它与钻井工程、油藏工程和油气地面工程有着紧密的联系。
经采油工程系研究,确定了射孔完井工艺参数设计和常规有杆抽油井生产系统设计两块内容作为课程设计的内容。
其目的是:(1) 射孔完井工艺参数设计是完井工程设计的重要内容,掌握为实现采油工程方案指标对井身结构、射孔完井参数的要求,以减少对油气层的损害,提高油井产量和经济效益。
(2)通过常规有杆抽油井生产系统设计,掌握目前最广泛应用的采油方式——常规有杆泵采油方式设计的主要思想和工艺设计方法。
其它如注水、增产措施、砂、蜡、水、稠、低渗等问题由于时间关系未加涉及。
二、完井工程设计1.要求目标:确定射孔后产量、生产管柱尺寸,计算负压射孔时的有效负压值。
中国石油采油工程方案一、项目概况随着全球能源需求的不断增长和国内石油市场的不断扩大,为了满足人民生活和国民经济发展对能源的需求,中国石油公司决定开展一项重大的采油工程项目。
该项目将位于中国东部的油田区域,属于陆相盆地内的一线油田,储量资源丰富,具有极大的开发潜力。
本项目将通过科学规划、合理布局,充分发挥现代化技术手段,推动该油田的高效开发和调整,以实现从井口到工厂的完整产业链条。
该项目将充分发挥公司在各个环节的技术实力和管理经验,努力实现油气资源的最大化开采和综合利用。
二、项目背景目前全球石油市场正处于供需双重压力的阶段。
受全球经济增长乏力、油价波动等因素的影响,石油市场的不稳定性明显增加。
同时,全球气候变化、环境保护等议题的不断凸显,也对传统能源产业提出了更高的要求。
为了应对这些挑战,中国石油公司需要进一步提高石油采收率,加大勘探开发力度,推进石油资源产业结构调整和升级,增加国内油气资源的综合利用率和保障能源供给的安全性。
三、项目目标1. 提高采油效率:通过采用先进的油田开发技术,提高油田整体采收率,降低生产成本,实现高效率、低成本的油田开发。
2. 优化油田结构:进行油田调整和综合利用,实现油气资源的最大开采和综合利用。
3. 实现环保和可持续发展:加强环境保护和安全管理,提高资源利用效率,实现可持续发展。
四、项目内容1. 油田地质勘探:对目标油田区域进行详细的地质勘探和测量,为油田开发提供准确的地质数据和地质模型。
2. 油井建设:根据地质勘探结果和生产需求,开展油井建设工程,选择适当的井位和开发方法,实现高效的油田开发。
3. 油田生产管理:建立科学的油田生产管理体系,包括现场生产管理、生产技术支持、电气自动化、智能化监测、数据分析和生产管控等。
4. 二氧化碳驱油技术:引入二氧化碳驱油技术,改善原油采收率,提高油田开采效率。
5. 油田环保工程:加强油田环保治理和保护,防止地下水和土壤的污染,保护生态环境。
采油工程课程设计姓名:魏征编号:19班级:石工11-14班指导老师:张黎明日期:2014年12月25号目录3.1完井工程设计.....................................................3.1.1油层及油井数据.............................................3.1.2射孔参数设计优化...........................................3.1.3计算油井产量...............................................3.1.4生产管柱尺寸选择...........................................3.1.5射孔负压设计...............................................3.1.6射孔投资成本计算...........................................3.2有杆泵抽油系统设计...............................................3.2.1基础数据...................................................3.2.2绘制IPR曲线...............................................3.2.3根据配产量确定井底流压.....................................3.2.4井筒压力分布计算...........................................3.2.5确定动液面的深度...........................................3.2.6抽油杆柱设计...............................................3.2.7校核抽油机.................................................3.2.8计算泵效,产量以及举升效率.................................3.3防砂工艺设计.....................................................3.3.1防砂工艺选择...............................................3.3.2地层砂粒度分析方法.........................................3.3.3 砾石尺寸选择方法...........................................3.3.4支持砾石层的机械筛管规格及缝宽设计。

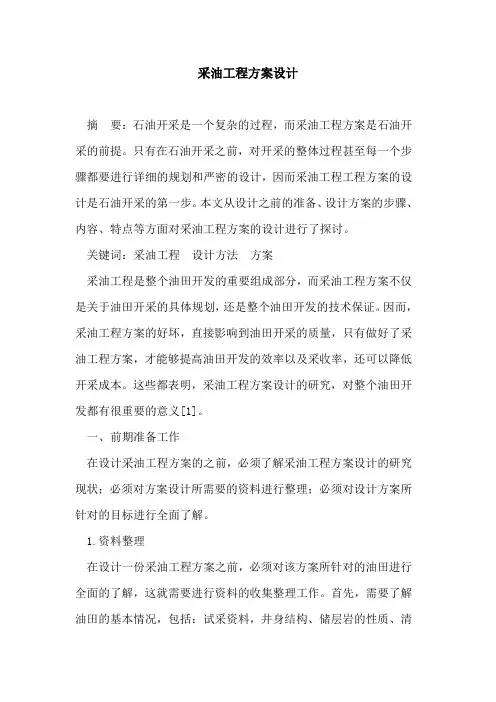

采油工程方案设计摘要:石油开采是一个复杂的过程,而采油工程方案是石油开采的前提。
只有在石油开采之前,对开采的整体过程甚至每一个步骤都要进行详细的规划和严密的设计,因而采油工程工程方案的设计是石油开采的第一步。
本文从设计之前的准备、设计方案的步骤、内容、特点等方面对采油工程方案的设计进行了探讨。
关键词:采油工程设计方法方案采油工程是整个油田开发的重要组成部分,而采油工程方案不仅是关于油田开采的具体规划,还是整个油田开发的技术保证。
因而,采油工程方案的好坏,直接影响到油田开采的质量,只有做好了采油工程方案,才能够提高油田开发的效率以及采收率,还可以降低开采成本。
这些都表明,采油工程方案设计的研究,对整个油田开发都有很重要的意义[1]。
一、前期准备工作在设计采油工程方案的之前,必须了解采油工程方案设计的研究现状;必须对方案设计所需要的资料进行整理;必须对设计方案所针对的目标进行全面了解。
1.资料整理在设计一份采油工程方案之前,必须对该方案所针对的油田进行全面的了解,这就需要进行资料的收集整理工作。
首先,需要了解油田的基本情况,包括:试采资料,井身结构、储层岩的性质、清水及污水的试样、能源状况等。
其次,了解油田现场的管理状况,包括现场的供电、供水、道路通讯等状况,以及人员的配置、设备的基本情况等等。
最后,还要了解石油开发的各项指标要求,技术政策、经济政策的限制以及生产管理方面的要求。
2.研究现状调查对国内外的各种石油工程方案进行比较研究,并与其实际开采情况相结合,了解每一份开采方案的优缺点[2]。
在结合本油田的实际情况,参考并利用以前的采油工程方案中的优点,对其中的缺陷与不足进行改进与补充。
另外,还要对采油工艺在当前以及今后一段时间内的发展方向进行全面调研了解,为即将设计的采油工程方案提供技术参考。
除此之外,在方案设计前,还可以与石油开采方面的专家、技术人员请教,对开采过程中可能存在、需要解决的问题进行咨询。
2022全国石油工程设计大赛之六采油工程设计报告范文全国石油工程设计大赛材料之六采油工程设计本次采油工程设计的主要内容是进行有杆抽油生产系统设计,通过设计计算,让学生了解有杆抽油生产系统的组成、设计原理及设计思路。
1.有杆泵抽油生产系统设计1.1有杆抽油生产系统设计原理有杆抽油系统包括油层,井筒流体、泵、油管、抽油杆、抽油机、电动机、地面出油管线直到油气分离器。
有杆抽油系统设计就是选择合理的机,杆,泵,管以及相应的抽汲参数,目的是挖掘油井潜力,使生产压差合理,抽油设备工作安全、高效及达到较好的经济效益。
在生产过程中,井口回压ph基本保持不变,可取为常数。
它与出油管线的长度、分离器的入口压力有关,此处取ph1.0MPa。
抽油井井底流压为pwf向上为多相管流,至泵下压力降至泵的沉没压力(或吸入口压力)pn,抽油泵为增压设备,故泵出口压力增至pz,称为泵的排出口压力.在向上,为抽油杆油管间的环空流动.至井口,压力降至井口回压ph。
(1)设计内容对刚转为有杆泵抽油的井和少量需调整抽油机机型的有杆抽油井可初选抽油机机型。
对大部分有杆抽油油井。
抽油机不变,为己知。
对于某一抽油机型号,设计内容有:泵径、冲程、冲次、泵深及相应的泵径、杆长,并求载荷、应力、扭矩、功率、产量等技术指标。
(2)需要数据井:井深,套管直径,油层静压,油层温度混合物:油、气、水比重,饱和压力生产数据:含水率,套压,油压,生产气油比,原产量,原流压(或原动液面)。
(3)设计方法这里介绍给定配产时有杆抽油系统的设计方法。
首先需要获得油层的IPR曲线。
若没有井底流压的测试值,可根据测试液面和套压计算得井底流压,从而计算出采液指数及IPR曲线。
1)根据测试液面计算测试点流压从井口到井底可分为三段。
从井口到动液面为气柱段,若忽略气柱压力,则动液面顶端压力仍为套压。
从动液面到吸入口为纯油柱段,可以将这一段分为许多小段,采用迭代压力方法可求出每小段油的密度,最后求出吸口处的压力。
采油工程课程设计:健星班级: 1班学号: 915463中国石油大学()二O一二年四月目录1、设计基础数据: (1)2、具体设计及计算步骤 (2)(1)油井流入动态计算 (2)(2)流体物性参数计算方法 (4)(3)井筒温度场的计算 (6)(4)井筒多相流的计算 (7)(5)悬点载荷和抽油杆柱设计计算 (16)(6)抽油机校核 (21)(7) 泵效计算 (21)(8) 举升效率计算 (24)3、设计计算总结果 (26)有杆抽油系统包括油层,井筒流体、油管、抽油杆、泵、抽油机、电动机、地面出油管线直到油气分离器。
有杆抽油系统设计就是选择合理的机,杆,泵,管以及相应的抽汲参数,目的是挖掘油井潜力,使生产压力差合理,抽油设备工作安全、高效及达到较好的经济效益。
本次采油工程课程设计的主要容是进行有杆抽油生产系统设计,通过设计计算,让学生了解有杆抽油生产系统的组成、设计原理及设计思路。
1、设计基础数据:井深:2000+学号末两位63×10m=2630m套管径:0.124m油层静压:给定地层压力系数为 1.2MPa/100m,即油层静压为井深2630m/100m×1.2MPa=31.56MPa油层温度:90℃恒温层温度:16℃地面脱气油粘度:30mPa.s油相对密度:0.84气相对密度:0.76水相对密度:1.0油饱和压力:10MPa含水率:0.4套压:0.5MPa油压:1 MPa生产气油比:50m3/m3原产液量(测试点):30t/d原井底流压(测试点):12MPa(根据测试液面计算得到)抽油机型号:CYJ10353HB配产量:50t/d泵径:44mm(如果产量低泵径可改为56mm,70mm)冲程:3m冲次:6rpm沉没压力:3MPa电机额定功率:37kw2、具体设计及计算步骤(1)油井流入动态计算油井流入动态是指油井产量与井底流动压力的关系,它反映了油藏向该井供油的能力,从单井来讲,IPR曲线表示了油层工作特性。
因而,他既是确定油井合理工作方式的依据,也是分析油井动态的基础。
本次设计油井流入动态计算采用Petrobras方法。
Petrobras方法计算综合IPR曲线的实质是按含水率取纯油IPR曲线和水IPR曲线的加权平均值。
当已知测试点计算采液指数时,是按产量加权平均;当预测产量或流压加权求平均值。
采液指数计算已知一个测试点:wftest P 、txest q 和饱和压力b P 及油藏压力P 。
① 因为wftest P ≥b P ,1j =wfesttxwst P P q -1=)124.26(30-=2.083t/(d.MPa)某一产量t q下的流压Pwfb q =j(b P P -1)=2.083 x (26.4-10)=34.161t/d m o zx q =b q +8.1b jP =34.161+8.110083.2⨯=45.733t/d omzx q -油IPR 曲线的最大产油量。
① 当0〈q t 〈b q 时,令q 1t =10 t/d ,则p 1wf =j q P t -1=083.2104.26-=21.599MPa 同理,q 2t =20 t/d ,P 2wf =16.798MPa q 3t =30 t/d ,P 3wf =11.998 MPa② 当q b 〈q t 〈omzx q 时,令q 4t =40 t/d,则按流压加权平均进行推导得: P 4wf =f )(1j q P t w -+0.125(1-f w )P b=0.4)083.2404.26(-⨯+0.125×(1-0.4)×10×[-1+])161.34733.45161.3440(8081---=6.910MPa当q omzx 〈q t 时,1()(89)()omzx t omzx w wf w q q q f p f p J J--=--令q 6t =46t/dPwf =0.4)083.2733.454.26(-⨯-083.2)94.08()733.4546(-⨯⨯-=2.521MPa综上,井底流压与产量的关系列表如下:得到油井的流入动态曲线如下图:图1 油井IPR曲线(2)流体物性参数计算方法在地层的压力26.4Mpa和温度90℃时。
①原油的API度y API =5.1315.1410-y =5.13184.05.141-= 36.95 o y —地面条件下的原油相对密度:0.84。
② 溶解油气比的计算因为15〈y API =36.95,使用Lastater 的相关式236501ngoS o ngy R m y γ=⨯⨯- (12)式中,o m —地面脱气原油的有效分子量;ng y —天然气的摩尔分数。
o m 的计算y API <38时 0943.0933.61APIo y m -==264.93ng y 的计算:首先计算泡点压力系数:58.055810(273.15)g g p x t γ⨯⨯=⨯+=1.69由448.37.0<<g x , 0.24010.27g ng x y ln=⨯ =0.4398所以: R S =23650*ngng y y m y -1*00=58.8733m m③ 原油的体积系数的计算5.615 2.2540F R t =+=556.92 B 0=0.972+0.000147*F 175.1=1.22 m 3/ m 3 ④ 原油密度计算P 0=030)10*206.1(1000B y R y S S -+=732.75kg/m 3式中,P-在压力P及温度T下的原油密度,kg/m3;y-地面条件下的原油相对密度;ys-地面条件下的气相对密度;RS-在压力P及温度T下的溶解油气比,m3/ m3;B-在压力P及温度T下的原油体积系数,m3/ m3⑤油水混合液体的密度Pz =wwwfpfp*)1(*+-=839.65 kg/m3⑥液体粘度1)原油粘度“死油”(脱气油)粘度μod =1000110-x=0.21841011000-=6.5355*104-Pa.s式中x=y*(32+1.8t)163.1-=0.2184(地面) y=100“活油”(饱和油)粘度A=10.715*(5.615Rs+100)515.0-=0.4715B=5.44*(5.615Rs+150)338.0-=0.6748μo =1000*1000(*BodA)μ=3.5386*104-Pa.sμod 、μO为原油死油与活油的粘度,单位为Pa.s2)水的粘度μw =2521.0031.47910(32 1.8) 1.98210(32 1.8)1000t te---⨯++⨯⨯+= 1.121000e-=3.262*104-Pa.s式中,μw 为水的粘度,单位为Pa.s 3)液体的粘度μ=μo .(1-f w )+μw *f w =3.428*104-Pa.s ⑦ 油、天然气的表面力σog =71.01510[42.40.047(1.832)0.267()]1000PAPI t y e --⨯-+-⨯=3.916 N/m式中,σog 为油、气的表面力,N/m ; ⑧ 水、天然气的表面力 σ)(t ={[σ2068.1248t-)33.23(-σ78.137]+σ)78.137(} 其中,σ)33.23(=100076710*62575.3Pe --=0.1277 N/mσ78.137=100010*7018.85.527p--=3.717*102- N/m所以σ)(t ={[σ2068.1248t-)33.23(-σ78.137]+σ)78.137(} =7.496*102- N/m(3) 井筒温度场的计算根据经验公式计算沿井筒的温度分布: [])(1L H B ATA ATA or o ATA e L B HB t t t t -⨯--+⨯⨯⨯-+= (24))1(2W PATA F G K B +⨯⨯=π10004246.51573.11G P eK -⨯+=241000⨯=L Q G 式中,L Q ——油井产液量,t/d ; w F ——重量含水率,小数;o t ——恒温层温度,℃;r t ——油层温度,℃;H ——油层中部深度,m ;L ——井筒中任意点深度,m 。
得出:G=50100024⨯=2083.33; 2083.33100011.1573 5.4246P K e-=+⨯=0.54563;20.545632083.33(10.4)ATAB π⨯=⨯+=1.17542⨯103- 所以温度的表达式:31.1754210(1000)1662.95621.175421L t e --⨯⨯-⎡⎤=+⨯+-⎣⎦,该公式是按照配产流量得出的,即Q=50 t/d 。
(4)井筒多相流的计算 井筒多相流压力梯度方程井筒多相管流的压力梯度包括:因举高液体而克服重力所需的压力势能、流体因加速而增加的动能和流体沿管路的摩阻损失,其数学表达式如下:=dhdpρm gsinθ+ρm v m m m f dh dv +ρm /d*22m v式中ρm 为多相混合物的密度;v m 为多相混合物的流速;f m 为多相混合物流动时的摩擦阻力系数;d为管径;p为压力;h为深度;g为重力加速度; θ为井斜角的余角。
井筒多相管流计算包括两部分:1)由井底向上计算至泵入口处,计算下泵深度Lp。
采用深度增量迭代方法,首先估算迭代深度。
在本设计中为了减小工作量,采用只迭代一次的方法。
计算井筒多相管流时,首先计算井筒温度场、流体物性参数,然后利用Orkiszewski方法判断流型,进行压力梯度计算,最后计算出深度增量和下泵深度Lp。
按深度增量迭代的步骤:①井底流压12Mpa,假设压力降为0.2 Mpa;估计一个对应的深度增量h∆=40m,即深度为1990m。
②由井温关系式可以计算得到该处的井温为:89.96℃。
③平均的压力和温度:T=(90+89.96)/2=89.98℃。
平均压力P=(12+11.8)/2=11.9 MPa。
由平均压力和平均温度计算的得到流体的物性参数为:溶解油气比RS =71.31 ;原油体积系数B=1.25;原油密度P=739.00;油水混合液的密度Pz=843.40;死油粘度μod =6.537*104-;活油粘度μO=3.318*104-;水的粘度μw=3.263*104-;液体的粘度μ=3.296*104-。
以上单位均是标准单位。
④由以上的流体物性参数判断流型:不同流动型态下的mρ和fτ的计算方法不同,为此,计算中首先要判断流动形态。
该方法的四种流动型态的划分界限如表1所示。
表1 流型界限其中B L =1.071-0.72772/tD且B L >0.13(如果B L <0.13,则取B L =0.13);S L =50+36 g vg tq q ;M L =75+84 (gv g tq q )0.75。
