新疆其亚铝电有限公司2017年 #1机组大修检修文件包（热控专业）编写：审核：批准：热工专业检修文件包目录电动执行器检修 (3)电动调节门检修 (18)气动二位执行机构检修 (34)气动调门检修 (49)热电偶检修 (64)热电阻检修 (79)压力开关检修 (94)差压开关检修 (109)温度表检修 (124)压力表检修 (140)涡流传感器检修 (156)速度传感器检修 (173)前置器检修 (190)TSI检修 (205)ETS检修 (217)DEH检修 (217)新疆其亚铝电有限公司电动执行器检修编制：审核：批准：检修时间：年月日至年月日检修文件包编表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司电动调整门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三(可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动二位执行机构检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动调门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表。

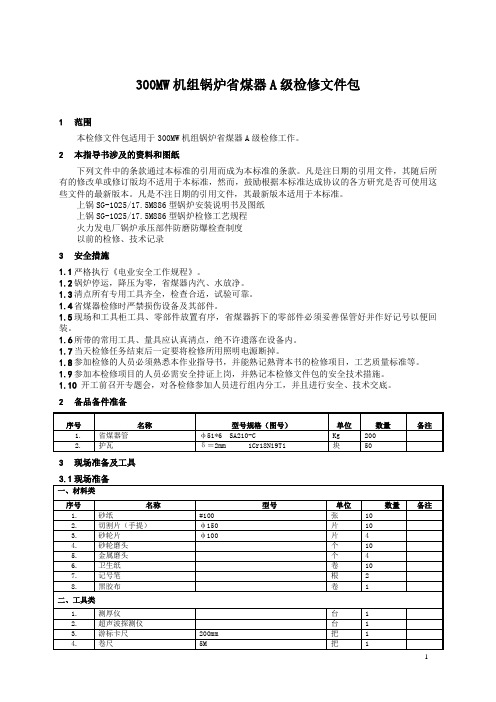

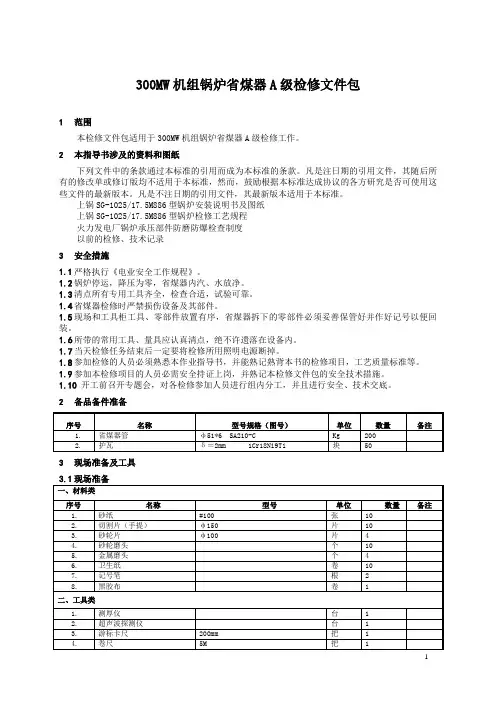

300MW机组锅炉省煤器A级检修文件包1范围本检修文件包适用于300MW机组锅炉省煤器A级检修工作。
2本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
上锅SG-1025/17.5M886型锅炉安装说明书及图纸上锅SG-1025/17.5M886型锅炉检修工艺规程火力发电厂锅炉承压部件防磨防爆检查制度以前的检修、技术记录3安全措施1.1严格执行《电业安全工作规程》。
1.2锅炉停运，降压为零，省煤器内汽、水放净。
1.3清点所有专用工具齐全，检查合适，试验可靠。
1.4省煤器检修时严禁损伤设备及其部件。
1.5现场和工具柜工具、零部件放置有序，省煤器拆下的零部件必须妥善保管好并作好记号以便回装。
1.6所带的常用工具、量具应认真清点，绝不许遗落在设备内。
1.7当天检修任务结束后一定要将检修所用照明电源断掉。
1.8参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
1.9参加本检修项目的人员必需安全持证上岗，并熟记本检修文件包的安全技术措施。
1.10开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
2备品备件准备序号名称型号规格（图号）单位数量备注1.省煤器管φ51*6 SA210-C Kg 2002.护瓦δ＝2mm 1Cr18Ni9Ti 块503现场准备及工具3.1现场准备一、材料类序号名称型号单位数量备注1.砂纸#100 张102.切割片（手提）φ150 片103.砂轮片φ100 片 44.砂轮磨头个105.金属磨头个 46.卫生纸卷107.记号笔根 28.黑胶布卷 1二、工具类1.测厚仪台 12.超声波探测仪台 13.游标卡尺200mm 把 14.卷尺5M 把 15.绕线盘盘 26.漏电保护器个 27.照明灯线付 18.电笔支 19.钢丝刷把 510.撬杠根 211.手电筒个 112.活扳手12″、18″把各113.梅花扳手19-22 把 214.内六方扳手6、8、10 套 215.葫芦1T 个 216.坡口机φ63 台各117.焊接卡φ63 把各218.手锤5、10磅把各119.锯弓300mm 把 120.坡口机刀具把2021.角向磨光机台 122.电动磨光机台 123.防护眼镜付 324.手提切割机台 125.三角锉刀把 126.半圆锉刀把 127.平板锉刀把 1W13.2工作准备□工器具已准备完毕，材料、备品已落实。
300 MW机组检修文件包GS MD-RK-065/74# 机组锅炉PCV阀装置A级检修设备编码：设备专业主管：工作负责人：检修单位：计划检修时间：月日--- 月日************热电厂年月日检修文件包编审表批准人审核人编写人第四次编审年月日第三次编审年月日第二次编审年月日首次编审年月日检修文件包清单序号类别名称页码一检修工作任务单计划检修时间4/13主要检修项目4/13工作许可4/13修后目标4/13质检点分布4/13验收人员4/13 二修前准备卡设备基本参数5/13设备修前状况5/13人员准备6/13工具准备6/13工作票准备6/13材料准备7/13备件准备7/13施工现场准备8/13 三检修工序卡检修工序、质量标准、验收级别9/13 四质量验收卡技术记录、验收签字11/13五安健环验收卡安全措施恢复情况12/13 设备自身状况12/13 设备环境状况12/13六完工报告单日期13/13主要材料备件消耗统计13/13缺陷处理情况13/13异动情况13/13让步接收情况13/13遗留问题及采取措施13/13修后总体评价13/13检修经验总结及建议13/13一检修工作任务单计划检修时间年月日至年月日计划工日主要检修项目1压力开关回拆、校验、安装。
2电磁阀检查。
3 PCV阀压缩空气系统检查。
4 PCV阀静态打压试验。
工作许可□需单独办理工作票□该设备所属系统已办票，不需单独办理工作票□电气第一种工作票□电气第二种工作票□热机工作票□热控工作票□其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作票编号：修后目标1、元件校验合格且安装牢固，工作正常2、各端子接线牢固可靠，正确美观。
质检点分布W点工序及质检点内容H点工序及质检点内容1-W2 压力开关检查校验H1 PCV阀静态传动试验2-W2 电磁阀检查验收人员一级验收人员二级验收人员监理人员三级验收人员二修前准备卡设备基本参数规格型号：1、压力开关：SOR403222-29MD03；2、电磁阀：HT8316P064；3、电磁阀：HT8316P066设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷）1、汽水系统压力开关拆除时要将二次门关严；2、保温拆除配合提前协调；3、配合机务拆除相关测点，不能影响机务检修进度。
1 目的检修文件包管理制度———加强和规范公司检修过程管理，实行程序作业，控制检修质量。
2 适用范围本制度适用××有限公司（以下简称公司）所属全资、控股及管理单位的设备检修。
3 名词解释3.1 检修文件包：检修文件包是设备检修管理的作业文件，是检修工作的实施依据和检修过程记录档案。
包括工作任务、修前准备、技术质量标准、作业标准(工序)、试验标准、技术记录、检修总结和自身动态管理的全过程。
其核心内容是检修作业标准(工序)和技术记录。
3.2 不符合项：指由于特性、文件或程序方面不足，使其质量变得不可接受或无法判断的异常项目。
它不能用已批准的程序或文件中的信息解决。
3.3 质检点：质检点（H、W点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序。
其中H点(Holdpoint)为不可逾越的停工待检点，W点(Witnesspoint)为见证点。
4 职责4.1 生产副总经理（总工程师）职责：批准检修文件包。
4.2 生产技术部职责：负责组织编制、修订和审核检修文件包。
4.3 设备维修（检）部：负责编制检修文件包。
根据每次等级检修项目的增减情况、设备异动和执行过程中的反馈意见修订检修文件包。
5 要求和程序5.1 检修文件包的编制5.1.1 点检员根据设备情况编制文件包。
编制文件包必须具备以下内容：设备概述、检修任务单、安全控制、环境控制、资源准备、质量安全计划表、检修工艺规程、技术（试验）记录、检修报告、不符合项报告、品质再鉴定/设备试运行、文件包修改建议表等。
5.1.2 设备维修（检）部各专责负责校对检修文件包，校对后的检修文件包报送生产技术部审核。
检修文件包必须经生产副总经理（总工程师）批准后方可执行。
5.2 检修文件包的修订点检员根据检修文件包使用过程中发现的问题进行修订，各专责负责对文件包的校对和完善，且经生产技术部审核、生产副总经理（总工程师）批准后执行。
编号：07-G-W-010 #6机组C级检修作业文件包
项目名称：#6炉A给煤机检修
批准：
审核：
编写：
华能新华发电有限责任公司检修部
锅炉工地
2016年月日
一、检修工作任务单检修计划
检修项目
安全见证点清单
质量见证点清单
二、危险点分析及预控措施
三、环境因素分析与预控措施
四、检修准备工作
五、检修工序（验收）卡
六、检修技术记录卡
检修技术记录卡清单
1. 链条检查
要求：链条完好，无损坏，裂纹，运转时无卡涩现象。
记录：
Ｗ1
2. 皮带检查
要求：皮带无严重损伤，铰接式连接钢丝绳无断裂现象。
记录：
Ｗ2
3. 所有轴承检查
要求：所有轴承无损坏，防尘挡圈无脱落，运转时无卡涩现象。
记录：
H1
4. 清扫链及皮带调整
要求：皮带在滚筒中间，张力辊轴承中心在标尺中部，用水平尺检查两侧水平一致。
记录：
H2
5.整体试运
要求：给煤机运行平稳，无异音，卡涩，跑偏现象，各轴承无异音，减速器无异音温度≤50℃。
记录：
H3
其他记录：
七、完工报告单。
锅炉本体设备检修范本锅炉是工业生产中常见的热能设备，其正常运行对于保障生产的顺利进行至关重要。
为了确保锅炉的安全可靠运行，定期进行设备检修是必不可少的。
下面是一份锅炉本体设备检修范本，供参考：一、锅炉基本信息1. 锅炉型号：2. 使用单位：3. 锅炉容量：4. 设备安装时间：5. 上次检修时间：二、锅炉本体设备检修项目1. 检查锅炉外观：- 检查锅炉的外观是否有明显的变形、裂纹、锈蚀等情况；- 检查锅炉的排烟管道是否通畅、无破损；- 检查锅炉外部管道的支架和固定情况。
2. 检查锅炉水位和压力控制系统：- 检查水位表、压力表的显示准确性，如有问题及时更换；- 检查水位控制器、压力控制器的工作是否正常；- 检查液位计和压力开关的接线及保护装置是否完好。
3. 检查锅炉燃烧系统：- 检查燃烧器的工作情况，是否燃烧充分、火焰稳定；- 检查主、副燃烧器的燃气管道是否有泄漏现象；- 检查燃烧器的点火装置及火焰监视装置的工作情况；- 检查燃烧器的燃气压力和风压是否正常。
4. 检查锅炉水循环系统：- 检查锅炉水泵的运行情况，是否有异常声响；- 检查水泵的轴承温度是否正常；- 检查循环水管道的阀门、管路是否泄漏；- 检查锅炉进出口处的温度差异是否正常；- 检查锅炉上的阀门是否正常运行。
5. 检查锅炉排烟系统：- 检查锅炉排烟风机的工作情况，是否通畅；- 检查排烟风机的轴承温度是否正常；- 检查锅炉排烟管道的通风情况，是否有积灰、积水等。
6. 清洗锅炉内部：- 清洗锅炉内部的水位表、压力表、燃烧器等设备；- 清洗锅炉内的管道和热交换面。
7. 检查锅炉安全保护装置：- 检查安全阀、压力控制器等保护装置的工作情况；- 检查过热保护装置、水位保护装置的工作情况；- 检查断电保护装置、漏电保护装置的工作情况。
8. 检查锅炉电气及仪表系统：- 检查电缆线路的接线是否牢固，是否有老化、磨损等现象；- 检查电气元件（开关、继电器等）是否正常运行；- 检查仪表工作是否正常，如流量计、温度计等。
规章制度控制表检修文件包管理制度（暂行）第一章总则第一条目的（一）建立内容统一、格式规范、程序可靠的标准化作业文件，规范基础管理工作，加强过程控制，确保实现检修后设备安全稳定经济运行。
（二）明确设备检修项目、工序流程、技术要求、作业标准和检修记录内容，通过数据的控制、检查，实现标准化检修，保证设备关键点的质量。
（三）规范设备管理台帐和检修总结的原始资料。
第二条适用范围在公司内承担检修工作的承包商亦需遵照执行。
检修文件包适用于采用统一的规定、每次检修基本适用的作业文件，对一次性或临时性的作业不适用文件包。
电气二次和热控专业根据管辖设备的特点参考文件包的基本格式编写作业指导书或作业卡，其管理程序与本标准相同。
第三条引用标准电力行业标准--《发电企业设备检修导则》（DL/T-838-2003）发电管理系统--《发电设备点检定修管理标准》发电管理系统--《检修文件包管理标准》第四条专业术语（一）检修文件包：是设备检修管理的作业文件，是检修工作的实施依据和检修过程记录档案。
其内容包括工作任务、修前准备、技术质量标准、作业标准（工序）、试验标准、技术记录、检修总结和自身动态管理的全过程。
其核心内容是检修作业标准（工序）和技术记录。
检修文件包含点检定修--作业标准的全部内容。
（二）质检点（H、W点）：是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序。
其中H 点（Hold point）为不可逾越的停工待检点，W点（Witness point）为（现场）见证点。
（三）不定工序：是程序中规定的须在检修工作中检查后确定是否进行的工序。
（四）不符合项：不符合项是指由于特性、文件或程序方面不足，使其质量变得不可接受或无法判断的项目。
第二章执行程序第五条一般要求各检修部门按发布的统一格式、依据设备检修工艺规程、厂家技术说明书等组织编制、审核、执行并定期进行修订和归档。
