超声波清洗机的用途ppt课件

19
实物图
整理ppt
20
实物图-铭牌照片
整理ppt
21
北京汉达森总部在德国汉堡，是一家专门从事欧洲 工业品代购的公司，主要产品有：泵、电机、阀门、 开关、弹簧、联轴器、传感器、过滤器、滤芯、编 码器、减速机、继电器、控制器、拖链、报警器、 电缆、缓冲器、分配器等等，只要您提供具体的品 牌和型号，我们就能帮您询价，订货，运输，报关， 售后，欢迎您的询价
导者。 超声波和蒸汽清洗设备，模块化和客
户专用的清洗系统以及自主研发和生产的清
洗化学品的产品范围广泛，Elma服务于广泛
的行业和市场。
整理ppt
2
Elma的应用
• Elma技术被广泛应用于：钟表业，珠宝业， 医生，牙医和医院的卫生领域，以及航空， 工具制造或光学等各个工业领域。
整理ppt
3
医疗行业
• Elmasonic XL
• X-tra line Flex 1
整理ppt
14
S系列
Elmasonic S系列包括16种尺寸（0.5至90升容量） 和微处理器控制功能（如扫描和脱气）。 同样， 温度和清洁时间可以手动选择并通过LED显示器 读取。
整理ppt
15
整理ppt
16
整理ppt
17
P系列
该产品线包括6个单 元尺寸和37/80 kHz多 频率技术，适用于各 种应用。 标准的应用 程序发生在37千赫， 而在80千赫的高频率 更精细的清洁过程， 更长的清洁时间发生。 高频也几乎听不见 （即使盖子打开）。 扫描，脉冲和脱气等 特殊功能可单独切换 并完成设备。
整理ppt
18
产品参数
整理ppt
北京汉达森欢迎您的询价，请联系郜赛楠： 188*3711*3073，秋秋：2853*369*883*

不良数 (台) 52 42 38 11 7 150
频率 (%) 35% 28% 25% 7% 5% 100%
累计频率 (%) 35% 63% 88% 95% 100%
1.背景介绍
高压
水性涂料粒子
旋杯雾化器 带电水性涂料粒子
高压
BOC 吹 扫
旋 杯 剖 面
由于旋杯接触的是附着力较强的油 漆。再加上高压静电和吹扫气乱流 的影响。内部存在集漆现象。
发出的高频振荡信号，通 过换能器转换成高频机械 振荡而传播到介质；
超声波 发射器
清洗溶剂
超声波在清洗液中疏密相间的向前 辐射，产生数以万计的直径为50500μm的微小气泡，产生空化作用；
旋杯能否清洗干净
表明污物
内部细小 缝隙中污物
•热量和超过1000个气压的瞬间高压 •连续不断在被清洗物表面形成小“爆炸” ，使物件 的表面及缝隙中的污垢迅速剥落，从而达到物件表 面清洗净化的目的。
3
系统展示
型号 电源 功率
KWS-01006 220V 50HZ/60H2 360W 28KH2
高 宽 长
50CM 32CM 40CM
1.空化
采用超声波震荡 清理。用水性溶 剂在设备的超声 波震荡下加速旋 杯清洗程度。
2.整洁
结构简单，便于 清洁、集中清理 旋杯工作，保证 生产现场整洁。
3.安全
材料坚固，有固 定铜线接地，安 全性能良好。独 立工作室送排风 。溶剂挥发容易 控制。
溶解力
• 清洗溶解漆渣的能力强，外观及细 小缝隙内部清洗效果极佳； • 不需要人工刷洗；
功能性 挥发性 • 挥发速慢，15%的含量不易燃易爆； • 对人体皮肤和呼吸道有一定的刺激 性，需要穿戴好劳保防护用品； 15%006本身不易燃烧，闪点-4℃ 一般员工培训后可操作 好

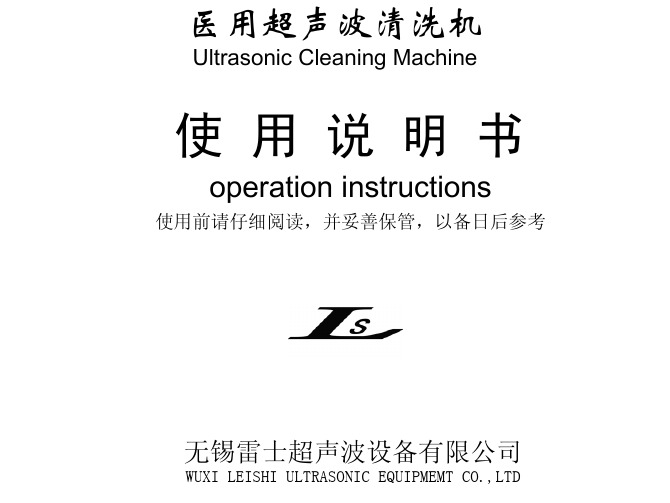

医用超声波清洗机
Ultrasonic Cleaning Machine
使 用 说 明 书
operation instructions
使用前请仔细阅读，并妥善保管，以备日后参考
无锡雷士超声波设备有限公司
WUXI LEISHI ULTRASONIC EQUIPMEMT CO.,LTD
目 录
• • • • • • 应用范围 技术参数 性能特点 操作指南 维护保养 故障解决
品名：医用超声波清洗机
一、应用范围： • 清洗对象： 适合于（剪刀、止血钳、夹具、手术刀等医用器械）， 以及呼吸管道、胃肠道腔镜等的清洗。 • 去除物： 表面附着血液、油污、明胶、尘、纱屑、指纹、血渍、 料理物残液、蛋白（卵白） • 使用溶剂： 水+清洗剂 二、技术参数 • 整机总重量： 75KG • 输入电压： AC380V/50HZ • 超声波功率： 1.8KW • 超声波频率: 40KHZ
• • • • •
ห้องสมุดไป่ตู้
警 告 warning 1.严禁清洗槽内无溶剂开机。 2严禁超声波发生器接触水源，保证电源部分排风流畅 3严禁私拆超声波发生器，如有必要必须在专业人员指导下进行。 4.注意一定要先关加热再排水
• 4.定期测试设备的绝缘性能，对于易老化电气组件定期检查，检 查接地线，确保设备良好接地； • 5.定期测试电源，确认符合设备的电源电压要求，避开在过高或 过低的不稳定电源下长期工作； 6.有无法自行解决的故障问题可以联系厂家 • 7.注意保持机器清洁，不使用时关掉电源 • 8.注意电源及进排水接口。
四、操作指南 • 1.插入电源插座，打开总电源开关 • 2.按进水开关注水，保证槽内溶液高度，液位不低于加热管高度。 • 3.再按进水开关关闭进水。 • 4.放入需清洗医疗器械 • 5.启动加热装置并设定温度，将超声波清洗机封盖合上。 • 6.开启超声波控制按键，设置时间，设定功率，启动超声波清洗机。 • 7.当达到指定时间自动停止超声波清洗时，打开封盖取出工件。 • 8.关闭加热装置，启动自动排水（一定要先关加热再排水） • 9.关闭电源 五、维护保养 • 1.保持设备工作场所的通风、干燥、洁净，有利于设备的长期高效运 转及优化工作环境条件； 2.洗净液过于肮脏时应及时处理，定期清理清洗槽、保持洗净槽内及 外观的洁净，可提高洗净槽的耐用性； 3.设备远离水蒸汽、腐蚀性气体、粉尘，定期用压缩空气清理附着的 灰尘；

2
清洗工艺流程
WDT：预湿机 CLE1：输入传送带 CLE2：盘刷清洗 CLE3：超声波清洗 CLE4：二流体清洗1 CLE5：滚刷清洗 CLE6：二流体清洗2 CLE7：最终喷淋 CLE8：风刀干燥 CLE9：输出传送带
. 2019/12/31 3
WDT预湿机
生共振效果
玻璃基板干燥
除去表面液体
28
清洗能动性能指标
. 2019/12/31
用水要求：①18MΩ（电导率）超纯水； ②TOC（有机碳总和）：
100PPb （十亿分之一）； ③SiO2：50PPb。
CDA：①温度：25+5℃， ②露点：-50℃不凝水， ③Particle：0.3um，30ea/cm2。
纯水循环利用：
最终喷淋 最终喷淋
二流体二 二流体二
滚刷 滚刷回水回水
二流体一 二流体一回水
输入传送带 输入传送带回水
预湿机
超声波 剂补给箱
水箱供给盘刷 超声波 盘刷各有一个清洗
水箱液位计：最高报警位、停止补水位、低位补水位、最低报警位
。
26
抽雾系统示意图
. 2019/12/31
压差表 过滤器
阀门
27
14
超声波传送带示意图

超声波 水槽
. 2019/12/31
注：水槽内有两 个液位器，以保 证水的液面超过 玻璃的表面，玻 璃浸泡在水中清 洗B面。
由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介 质—清洗溶剂中，超声波在清洗液中疏密相间的向前辐射，使液体流动而产生数以万 计的直径为50μm-500μm的微小气泡，这些气泡在超声波纵向传播的负压区形成、 生长，而在正压区迅速闭合，在这种被称续不断产生瞬间高压就像一连串小 “爆炸”不断地冲击物体表面，使物体的表面及缝隙中的污垢迅速剥落，从而达到物 件表面净化的目的。

故障处理


五、故障：超声波清洗机强度不稳定 解决方案：1.重新调整电感的匹配性 2.电感线圈未固定牢固 3.联系工程师 六、故障：温度显示与实际偏差较大 解决方案：1.温度传感器损坏或未接好 2.联系工程师
进水—加热—超声—排水—结束
注意事项




1.不能弄湿装置，否则会引起漏电事故。 2.不能用湿手去操作开关或拔插电源插头， 否则会引起触电事故。 3.设备使用时必须有接地装置。 4.不能将物品直接放入清洗槽底部，要放入 栏筐内。 5.维修前，要断开设备的所有水、电供应。 6.对此设备维修和调节必须由完全合格的专 业维修人员进行。
工作原理


简述：
QX2000系列超声波清洗机利用超声波发生器所 发出的高频振荡讯号，能传播到超声介质一清 洗溶液（酶液）中，形成微小的气泡，这些微 小的气泡不断的冲击物体表面，使物体表面及 缝隙中的污垢迅速剥落，从而达到物体表面净 化的目的。
优点



1、高精度：由于超声波的能量能够穿透细 微的缝隙和小孔，所以可以应用于任何器 械的清洗。 2、快速：超声清洗相对常规清洗方法在除 尘除垢方面要快得多，且节省劳动力，往 往使其成为最经济的清洗方式。 3、一致：无论物体大小、简单或复杂，单 件还是批量或在自动流水线上，使用超声 清洗可以获得手工清洗无可比拟的均一的 清洁度。
使用环境 Nhomakorabea1、环境温度：10-40℃ 2、相对湿度：30-85% 3、放置场所：周围无火源、无阳光直射、 能保持装置水平位置、振动小、远离挥发 性物质和易燃性物质、远离腐蚀性药品、 周围通风、周围干扰源少，如电动机、电 磁设备。
超声清洗槽日常操作

三、超声波清洗装置
• 超声波清洗装置主要由超声波换能器、清洗槽及发生器三部分组成。 此外有的还附有清洗液循环装置（如泵、过滤器、加热器等）以及制 件的传送装置。 • 超声波换能器是超声波清洗装置的关键组成部分、其作用是将电气振 荡转换成弹性机械振动（超声振动）。常用的换能器由其工作原理而 言有磁致伸缩式换能器和压电式换能器两种。从工作频率来分有高频 换能器（一般工作在几百KHz）和低频换能器（一般工作在几十 KHz）。为了取得高的转换率，换能器均工作在其固有共振频率。 • 超声波清洗槽类似一个容器，内盛有清洗液及被洗制件。一般情况下， 换能器直接连接（粘接或焊接）在清洗槽的底部，将清洗槽作为超声 振动辐射板。为了是其有较好的耐腐蚀性，耐疲劳性和导声性能，清 洗槽或超声振动辐射板常用不锈钢制成。 • 超声波清洗装置空化强度的估计可采用铝箔法---测定铝箔的空化腐蚀； 化学法---用氯离子的释放；以及空化计法-比较
由于超声波的空化作用，其清洗效果远远优于其它传统清洗手段， 所能达到的清洗效果。在以往的传统清洗手段中费时又费工，清洁度 很难达到要求，因此产品质量上不去，严重地影响了企业的生产发展。 在当今社会高科技发展潮流中，各行各业竞争相当激烈。企业要能立 足于当今社会，那么产品质量一定要过硬，高品质的产品是离不开高 清洁度的零部件的。以往的传统清洗手段已无法适应于高清洁度的零 部件清洗需要。在七十年代中期，国内的超声波清洗机终于问世。它 的发展也经历了电子管式、闸管式、晶体管式、及VMOS管式等几个阶 段。电子管式超声波清洗机由于管子自身的弱点，已很少生产。目前 国内外生产的超声波清洗机多为晶闸管式，由于受到器件本身特性的 限制，这类清洗机多为2KW以下，工作频率也较低，约为20KHz而且其 效率仅达到80%左右，故障率也较高。晶体管及VM05管式超声波清洗 机由于受管子容量的限制，只适用于小功率的超声波清洗，且控制电 路也比较复杂。雷士超声波设备厂从事研制超声波清洗设备已有多年 的历史，从国外引进先进技术，采用进口元器件及原材料配套，率先 研制出系列电路频率自动跟踪的超高频、高功率、性能稳定的超声波 清洗机。该机体积小、重量轻，操作简便，效率可达90%以上，功率 因数达到0.95以上，从而满足了广大用户特定的情洗要求。

ELMA超声波清洗机的安装与调试
01
02
03
安装环境
选择平整、干燥、通风良 好的地面或台面，确保电 源插座符合安全标准。
安装步骤
按照说明书逐步安装各部 件，确保稳固、安全。
调试步骤
检查电源是否正常，调整 清洗槽水位至合适位置， 开启电源，检查设备运行 是否正常。
ELMA超声波清洗机的操作步骤
清洗前准备
通过超声波的高频振动，有效去除各种顽固 污渍，提高清洁度。
延长使用寿命
能够彻底清洗精密部件，延长其使用寿命。
节省时间
与传统的手工清洗相比，ELMA超声波清洗 机大大提高了清洗效率，节省了大量时间。
安全可靠
在清洗过程中不会对物品造成损伤，安全可 靠。
03
CATALOGUE
ELMA超声波清洗机使用方法
这种冲击力能够将物品表面的污垢、油渍等清洗干净，达到高效的清洗效果。
超声波清洗机的应用领域
电子行业
用于清洗电路板、电子元件等 ，去除松香、焊剂等残留物。
医疗行业
用于清洗手术器械、牙科工具 等，确保医疗器械的清洁卫生 。
机械行业
用于清洗各种机械零件、金属 制品等，去除油污、锈迹等。
光学行业
用于清洗各种光学镜头、眼镜 等，去除污垢、油脂等。
总结词：清洗效果不佳可能是由 于清洗液选择不当、清洗时间过 短或设备功率不足等原因引起的 。
根据清洗物品的材质和污渍程度 选择合适的清洗液。
检查设备功率是否调整至合适档 位，确保足够的清洗力度。
问题三
总结词
遇到故障时，应先了解故障现象，然后根据具体情况进行排查和处理。
了解故障现象
首先需要了解设备出现了什么问题，是否有异常声音、气味或指示灯等。

清洗机培训
清洗专用水和药剂浓度
清洗机有两个水池，加入去离 子水。（去离子水在加热时不 会产生水垢）
1#池容积约600L, 加入药剂198# 约12L,和药剂086#3L. 2#池不加药剂。 清洗产品时需要将两个水池的 水温升高到65度。
清洗流程图
清洗仓放入待 洗产品 清洗仓内加入 1#池水
关好仓门
编辑新程序
• 选择空程序比如 program1 • 按 编辑键 • 输入高等级密码后显示 右图画面。 • 输入程序名称，选择用 哪个溶液箱的水，方法， 时间，压力运动方式等。 • 再按“下一步”，按 “ok”。
清洗方法或功能
• 冲洗功能主要是快速加水，不
排水。
• 喷射功能是小水柱从细孔内喷 出，同时在排水。 • 超声波是在仓内加水之后才能 开，作用是使油，固体颗粒从 产品表面脱离。 • 烘干就是用热风吹干。
清洗仓内加入 2#池水冲洗
排水回1#水池
开启超声波
喷射功能
烘干
超声波清洗机原理
对超声波清洗机原理由超声波发生器发 出的高频振荡信号，通过换能器转换成 高频机械振荡而传播到介质－－清洗溶 剂中，超声波在清洗液中疏密相间的向 前辐射，使液体流动而产生数以万计的 直径为50-500μm 的微小气泡，存在于液 体中的微小气泡在声场的作用下振动。 这些气泡在超声波纵向传播的负压区形 成、生长，而在正压区，当声压达到一 定值时，气泡迅速增大，然后突然闭合。 并在气泡闭合时产生冲击波，在其周围 产生上千个大气压，破坏不溶性污物而 使他们分散于清洗液中，当团体粒子被 油污裹着而黏附在清洗件表面时，油被 乳化，固体粒子及脱离，从而达到清洗 件净化的目的。在这种被称之为 从而达到物件表面清洗净化的目的。
人机界面的密码保护

注意事项
2.不得无水操作或将振头无故提出水面。虽 然系统有保护装置，但这样做易损坏振动 子。
3.不准向聚能器和振动子接合部位泼水（防 止接合部连接螺丝缝隙进水，受超声作用 发生腐蚀，引起螺丝松动或折断）。
4.聚能器不要调整过低，否则会碰到工件， 使系统电流突然过大，系统自动保护关机。
注意事项
振动子位置调整好后，用手柄锁紧，防止意 外下滑，碰到工件。 5.振动子辐射面入水不能太多，以10mm~ 15mm为宜，如果水进入聚能器六条槽内， 会使电流突然上升，造成系统保护停机。
注意事项
6.考虑到设备持续运行时无人看管，系统软件 将清洗时间设定为定时和不定时两种。定时 一般为3小时左右，系统会自动停机。只要 重新启动超声即可。
7.不准带故障工作。
日常维护和保养
一、机械保养
机械部分要保持运转灵活，三个月左右 要加一次油，如有松动，应作必要调整。
二、振动子保养
1.振动子应每月检查一次。机架的升降丝杆 应适当加油，使振动子上下移动轻松方便。
日常维护和保养
下来，磨去0.2~0.5mm再装上使用（这时共 振频率将会提高）。一般性磨4~5次后，即磨 去1mm左右为最后极限。当修磨到极限后发 现使用效果不佳时，为了保证清洗效果，此 时应更换新聚能器。
日常维护和保养
修磨聚能器说明： 修磨聚能器前先记下工作频率，如正常工作时 超声波显示器会显示14.85KHz左右。此时如进 行修磨要先进行计算一下。当聚能器的高度缩 短0.01mm，此时工作频率会比修磨前的频率上
超声波由于频率高、波长短，因而传播的方向性 好、穿透能力强，这也就是为什么设计制作超声 波清洗机的原因。
超声波清洗机的原理
2.超声波如何完成清洗工作？

►超声波清洗的原理把液体放入Βιβλιοθήκη 洗槽内，给 槽内作用超声波。由于超
声波与声波一样是一种疏密的振动波，介质的压力作交替变化。 如果对液体中某一确定点进行观察，这点的压力如图2曲线A所示。以 静压(一般一个大气压)为中心，产生压力的增减，若依次增强超声波 的强度，则压力振幅也随着增加，像图2曲线B那样，并产生负的压力。
阴离子
阳离子 非离子 两性的:
+
碱性
酸性
阴性
阳性 中性
+
阴离子
阳离子
综合成份 Builders
• • • • • •
能增加清洁力的物质 碱性 酸性 酶 水处理剂 氧化剂
排斥作用 Charge Repulsion 碱性成份 Alkaline Builders
污垢 污垢 污垢 污垢 污垢 污垢
碱性成份 Alkaline Builders
水基清洗剂
• 水基清洗剂的主要用途是清洗研磨粉。由于研磨粉是碱金属氧化物，溶剂对 其清洗能力很弱，所以镜片加工过程中产生的研磨粉基本上是在水基清洗单 元内除去的，故而对水基清洗剂提出了极高的要求。以前由于国内的光学玻 璃专用水基清洗剂品种较少，很多外资企业都选用进口的清洗剂。而目前国 内已有公司开发出光学玻璃清洗剂，并成功地应用在国内数家大型光学玻璃 生产厂，清洗效果完全可以取代进口产品，在腐蚀性（防腐性能）等指标上 更是优于进口产品。对于IPA慢拉干燥，需要说明的一点是，某些种类的镜片
剂清洗的基础上进行改进而得来的。它有效地避免了溶剂的一些 弱点，可以做到无毒，气味轻微，废液可排入污水处理系统；设 备上的配套装置更少；使用周期比溶剂要更长；在运行成本上比 溶剂更低。半水基清洗剂最为突出的一个优点就是不但可以清洗 沥青等有机污染物，对于研磨粉等无机污染物具有良好的清洗效 果，极大地缓解了后续单元水基清洗剂的清洗压力，延长了水基 清洗剂的使用寿命，减少了水基清洗剂的用量，降低了运行成本。
