焊接技术讲解焊接是一种常见的金属连接工艺，广泛应用于制造业、建筑业等领域。
通过将两个金属材料加热到熔点，使其熔化并相互融合，达到连接的目的。
本文将对焊接技术进行详细讲解，包括焊接的基本原理、常用焊接方法及其特点，以及焊接过程中需要注意的安全事项。
一、焊接的基本原理焊接的基本原理是将两个金属材料加热到熔点，使其熔化并相互融合，冷却后形成一个整体。
焊接主要依靠热能和热作用使金属表面的原子通过扩散混合在一起，形成焊缝。
二、常用焊接方法及其特点1. 电弧焊接电弧焊接是一种常见的焊接方法，通过电流产生的电弧将金属材料加热至熔点，形成熔融池，再通过补充金属材料或不补充进行焊接。
电弧焊接可以分为手工电弧焊接和自动化电弧焊接两种形式。
2. 气焊气焊是利用燃气燃烧产生的热能进行焊接的方法。
常用的燃气有乙炔、丙烷等。
气焊适用于对材料质量要求不高的焊接，可以焊接钢铁、铸铁、铝合金等材料。
3. 氩弧焊氩弧焊是一种常用的非常规焊接方法，采用氩气作为保护气体，通过氩气的电离产生电弧，在其保护下进行焊接。
氩弧焊适用于焊接高合金钢、不锈钢、铝合金等材料，具有焊缝质量高、熔化区小等优点。
4. 钎焊钎焊是一种利用低熔点的钎剂将金属材料连接在一起的焊接方法。
通过加热钎剂使其熔化，填充到连接部位，经冷却形成焊接连接。
钎焊适用于焊接不同种类、不同材质的金属。
三、焊接过程中的安全事项1. 穿戴防护设备在焊接过程中，应穿戴防火服、防护面具、焊接手套等防护设备，以防止火花飞溅、紫外线辐射等对皮肤、眼睛造成伤害。
2. 提供充足的通风焊接过程中会产生有害气体和烟雾，应保证焊接现场通风良好，避免吸入有害气体对呼吸系统产生影响。
3. 防止火灾焊接现场应保持整洁，远离易燃物品，确保安全。
焊接完成后，及时清理残留焊渣、灭火等。
4. 注意操作细节在焊接操作过程中，应注意稳定姿势，控制焊接速度和功率，确保焊接质量。
同时要注意电流设定、电极的使用等参数调整，以保证焊接效果达到要求。
焊接技术讲解焊接焊接是一种常见的金属加工技术，通过热加热和压力使金属材料连接在一起。
它被广泛应用于各个领域，如制造业、建筑业和汽车行业等。
本文将对焊接技术进行详细讲解，包括焊接原理、常见的焊接方法以及焊接中需要注意的事项。
一、焊接原理焊接背后的原理是利用热源加热工件，并通过加压和填充材料将工件连接在一起。
焊接的热源可以是火焰、电弧、激光或摩擦热等。
下面是常见的焊接方法及其原理的简要介绍。
1. 熔化焊接熔化焊接方法包括电弧焊、气焊和激光焊等。
焊接过程中，热源熔化工件及填充材料，并在冷却过程中形成连接。
电弧焊是最常见的熔化焊接方法，它使用电弧产生高温来熔化焊条和工件，形成熔融池后冷却成为焊缝。
2. 非熔化焊接非熔化焊接方法主要是利用高压力和加热来使工件连接。
例如，摩擦焊接通过摩擦热效应产生高温，并利用压力将两个工件连接起来。
电阻焊接利用电流通过工件产生热量，再利用压力将工件连接。
与熔化焊接相比，非熔化焊接方法产生的变形较小，焊缝的强度也更高。
二、常见的焊接方法除了熔化焊接和非熔化焊接，还有一些其他常见的焊接方法。
下面是其中几种常用的方法的介绍。
1. 点焊点焊是通过在两个金属工件之间施加高电流，使接触点的温度升高到熔化点，然后形成焊点连接。
点焊适用于金属薄板的连接，并且可以高效地进行自动化生产。
2. 氩弧焊氩弧焊是一种利用保护气体和电弧进行焊接的方法。
氩气用于保护熔融池，防止其受到氧气和其他杂质的污染。
氩弧焊广泛应用于不锈钢、铝合金等材料的焊接。
3. 射流焊接射流焊接是一种利用高速气流产生的压力、旋转和摩擦来实现焊接的方法。
射流焊接适用于管道和圆形工件的连接，可以提高焊接速度和效率。
三、焊接中需要注意的事项在进行焊接时，需要注意以下几个方面的事项，以确保焊接质量和安全。
1. 安全措施焊接涉及高温和电流，因此必须采取必要的安全措施。
焊工应该穿戴防护服、手套和面具，以防止受到火花和烟尘的伤害。
同时，也应确保周围环境没有易燃物品，并保持良好的通风。

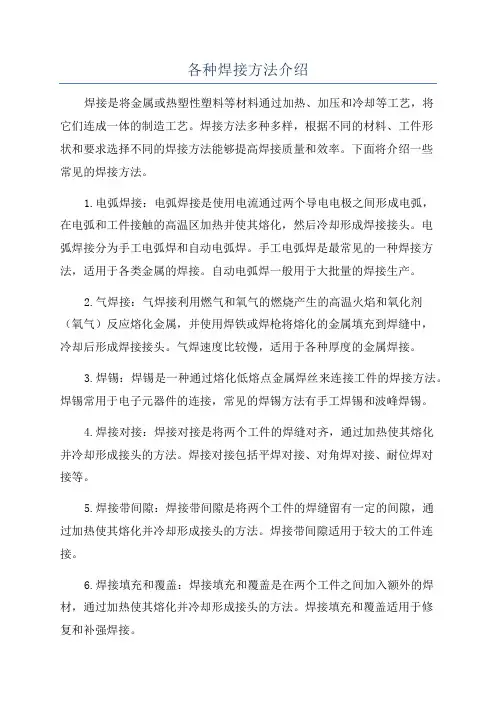

各种焊接方法介绍焊接是通过加热和加压将两个或多个工件的接触面加热至熔化状态，使其混合并冷却以形成连接的过程。
焊接被广泛应用于制造业，特别是在金属制造和建筑行业。
下面将介绍一些常见的焊接方法：1.电弧焊接：电弧焊接是通过电流产生的弧光来加热和熔化工件，然后形成焊缝。
常见的电弧焊接方法包括手工电弧焊、气体保护电弧焊和碳弧气焊。
电弧焊接适用于钢铁、不锈钢和铝等金属材料的连接。
2.气体焊接：气体焊接使用燃气燃烧生成的火焰来加热工件，使其熔化并形成焊缝。
常见的气体焊接方法包括乙炔焊接、氢焊接和甲烷焊接。
气体焊接适用于多种金属材料，如钢铁、铜和铝等。
3.熔覆焊接：熔覆焊接是将一种或多种金属材料熔化并喷射到工件表面，形成附着层以提高工件的抗磨损和耐腐蚀性能。
常见的熔覆焊接方法包括喷焊、喷粉焊接和喷丸焊接。
熔覆焊接广泛应用于航空航天、能源和汽车工业等领域。
4.摩擦焊接：摩擦焊接是通过相对运动产生的热量将材料加热至熔化状态，形成焊接接头。
常见的摩擦焊接方法包括摩擦搅拌焊接、摩擦串焊和摩擦摩擦抓焊。
摩擦焊接适用于铝合金、钛合金和镁合金等难焊材料的连接。
5.激光焊接：激光焊接是利用激光束的高能量密度将材料加热至熔化状态，形成焊接接头。
激光焊接具有高精度、高速度和无接触等优点，广泛应用于微电子、航空和电子行业。
6.点焊：点焊是通过施加电流和压力将材料加热至熔化状态，然后形成焊点连接。
点焊适用于金属薄板的连接，常见于汽车制造和电子行业。
7.水下焊接：水下焊接是在水下环境中进行的焊接，主要用于海洋工程和船舶修理等领域。
水下焊接常通过深海潜水员或水下焊接机器人进行。
总结起来，焊接是将材料通过热加工的方法连接在一起的过程。
不同的焊接方法适用于不同类型的材料和应用领域。
随着技术的不断发展，新的焊接方法也在不断涌现，为制造业和建筑行业带来了许多创新和便利。
焊接方法介绍范文焊接是指将两个或多个金属材料通过加热或压力进行连接的工艺。
焊接是现代工业生产和制造中广泛应用的一种技术，它可以用于制造和修理各种金属制品，如建筑结构、汽车零部件、船舶、飞机和管道等。
焊接方法主要可以分为以下几种：电弧焊、气焊、等离子焊、激光焊和摩擦焊。
下面将逐一介绍这些焊接方法的原理和应用。
1. 电弧焊（Arc Welding）电弧焊是一种利用电弧产生热量来熔化金属，以实现焊接的方法。
它通过在焊接区域产生一个高温电弧，使金属材料熔化并形成焊缝。
电弧焊又可分为手工电弧焊和自动电弧焊。
手工电弧焊是指焊工手持电焊钳进行焊接，适用于各种较小规模的焊接作业；自动电弧焊则是利用焊接机器进行焊接，适用于大规模的焊接作业。
2. 气焊（Gas Welding）气焊是一种利用氧炔火焰产生热量来熔化金属，并利用焊材的熔聚作用将金属材料连接起来的方法。
气焊需要使用氧气和乙炔气体混合燃烧产生的火焰，通过调节气焰的温度来控制焊接过程中的热输入。
气焊具有焊缝质量好、焊接过程灵活等优点，常用于制造和修理管道、容器等。
3.等离子焊（Plasma Welding）等离子焊是一种利用等离子体电弧来熔化金属，并进行焊接的方法。
等离子体是通过将气体电离而形成的高能离子和电子的混合物，它的温度可以达到几万度。
等离子焊可以提供更高的能量浓度和较小的热输入，适用于焊接高熔点金属和薄板材料。
等离子焊常用于航空航天、电子、光学等领域。
4. 激光焊（Laser Welding）激光焊是一种利用高能激光束来熔化金属，并进行焊接的方法。
激光束具有高能量密度和高定向性的特点，可以使焊缝快速熔化并形成焊接连接。
激光焊的热影响区域小，焊接速度快，适用于精密焊接和复杂结构的焊接作业。
激光焊广泛应用于汽车工业、电子工业和医疗器械等领域。
5. 摩擦焊（Friction Welding）摩擦焊是一种将两个金属材料通过摩擦热量熔化并连接起来的方法。
摩擦焊将两个金属材料相对运动，使它们发生摩擦，摩擦产生的热量将材料加热熔化并形成焊缝，然后通过施加压力使金属材料连接起来。

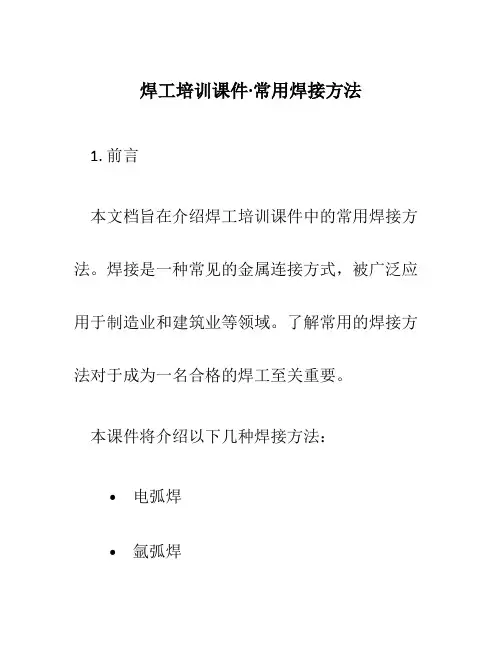

焊工培训课件·常用焊接方法1. 前言本文档旨在介绍焊工培训课件中的常用焊接方法。
焊接是一种常见的金属连接方式，被广泛应用于制造业和建筑业等领域。
了解常用的焊接方法对于成为一名合格的焊工至关重要。
本课件将介绍以下几种焊接方法：•电弧焊•氩弧焊•气保焊•焊锡焊•焊条焊2. 电弧焊2.1 简介电弧焊是一种通过产生和维持电弧来熔化和连接金属的焊接方法。
它使用电弧作为能量源，通过高温使接头处的金属熔化，然后冷却后形成坚固的焊缝。
2.2 电弧焊的工艺流程电弧焊的工艺流程包括以下几个步骤：1.准备工作：清洁和准备待焊接的金属表面。
2.搭建电弧焊设备：包括电源、焊枪、接地夹等。
3.选择合适的电流和电压。
4.点火：使用电极接触焊件并迅速拉开，产生电弧。
5.焊接：将焊条或焊丝加热熔化，并把熔化金属填充到接头处。
6.冷却：焊接完成后，焊缝需要进行冷却，使焊接处达到正确的强度。
2.3 电弧焊的适用场景电弧焊适用于以下场景：•制造业：常用于汽车制造、船舶制造等领域。
•建筑业：常用于钢结构、桥梁等大型工程的焊接。
•家庭维修：适用于日常家庭维修中的金属连接。
3. 氩弧焊3.1 简介氩弧焊是一种利用氩气作为保护气体的焊接方法。
氩弧焊使用非消耗性钨电极和合金或非合金焊丝，通过氩气保护焊接区域，防止氧气和氮气的进入。
3.2 氩弧焊的工艺流程氩弧焊的工艺流程包括以下几个步骤：1.准备工作：清洁和准备待焊接的金属表面。
2.搭建氩弧焊设备：包括电源、氩气瓶、焊枪等。
3.选择合适的电流和电压。
4.点火：用钨电极接触焊件并迅速拉开，产生氩弧。
5.焊接：将焊丝加热熔化，并把熔化金属填充到接头处。
6.冷却：焊接完成后，焊缝需要进行冷却，使焊接处达到正确的强度。
3.3 氩弧焊的适用场景氩弧焊适用于以下场景：•高品质焊接：由于氩气的保护作用，氩弧焊能够获得高质量的焊接结果。
•不锈钢焊接：氩弧焊是不锈钢焊接常用的方法，可以获得美观且强度高的焊缝。
第一章焊接概述焊接是一种不可拆卸的连接方法，是金属热加工方法之一。
焊接与铸造、锻压、热处理、金属切削等加工方法一样，是机器制造、石油化工、矿山、冶金、航空、航天、造船、电子、核能等工业部门中的一种基本生产手段。
没有现代焊接技术的发展，就没有现代的工业和科学技术的发展。
第一节焊接的种类焊接：是指通过适当的物理化学过程（加热或加压），使两个工件产生原子(或分子)之间结合力而连成一体的加工方法。
一、焊接方法的分类一焊条电弧焊（ARC）一熔化极一一埋弧焊一CO2电弧焊（MAG）氩气电弧焊（MIG）一电弧焊一一钨极氩弧焊（TIG）一非熔化极一一原子氢焊一等离子弧焊一熔化焊接一螺柱焊一氧氢一气焊一一氧乙炔一空气乙炔一铝热焊一电渣焊基本焊接方法一一电子束焊一激光焊一电阻点、缝焊一电阻对焊一冷压焊一压力焊接一一超声波焊一爆炸焊一锻焊一扩散焊一磨擦焊一火焰钎焊一感应钎焊一钎焊一一炉钎焊一盐浴钎焊一电子束钎焊二、焊接方法的特点1、焊接过程的本质就是采用加热、加压或两者并用的办法，使两个分离表面的金属原子之间接达到晶格距离并形成结合力。
按照焊接过程中金属所处的状态不同，可以把焊接方法分为熔焊、压焊和钎焊三类。
2、熔焊：是在焊接过程中，将焊接接头加热至熔化状态，不加压完成焊接的方法。
3、压焊：是在焊接过程中，对焊件施加压力（加热或不加热，）以完成焊接的方法。
4、钎焊：是采用比母材熔点低的金属材料，将焊件和钎料加热至高于钎料熔点，低于母材熔点的温度，利用液态钎润湿母材，填充接头间隙并母材互相扩散实现联接焊件的方法。
二、电弧焊1、什么是电弧：电在空气中流动引发气体放电产生的一种发光放热现象。
2、什么是电弧焊：是指用电弧供给加热能量，使工件熔合在一起，达到原子间接合的焊接方法。
电弧焊是焊接方法中应用最为广泛的一种。
据一些工业发达国家的统计，电弧焊在焊接生产总量中所占比例一般都在60%以上。
根据其工艺特点不同，电弧焊可分为焊条电弧焊、埋弧焊、气体保护电弧焊和等离子弧焊等多种。
四、四种常用的弧焊方式１、手弧焊：使用焊钳夹住焊条进行焊接的方法；２、氩弧焊：用工业钨或活性钨作不熔化电级，惰性气体氩气作保护气的焊接方法。
简称TIG。
３、二氧化碳气体保护焊：用金属焊丝作为熔化电极，惰性气体（CO2）作保护的弧焊接方法。
简称MIG。
４、埋弧焊：在颗粒助焊剂层下，利用焊丝与母材间电弧的热量，进行焊接的焊接方法。
第二节手工电弧焊一、概述手工电弧焊，简称手弧焊。
它利用焊条与工件之间建立起来的稳定燃烧的电弧，使焊条和工件熔化，从而获得牢固的焊接接头。
在焊接过程中，药皮不断地分解、熔化而生成气体及熔渣，保护焊条端部、电弧溶池以及其附近区域，以防止熔化金属氧化，焊条芯棒也在电弧作用下不断熔化，进入溶池，构成焊缝填充金属。
也有焊条药皮掺合金粉末，提高焊缝的机械性能。
二、ZX7系列焊机的一次电线截面计算。
一次接线盒及空气开关的容量大小（根据额定容量测算）。
一次线截面计算：三、焊机面板上旋钮的调节方法和作用详见说明书。
四、手工电弧焊电流选择1、根据焊接金属材质、焊条类型、焊接结构来选择。
2、根据焊接结构所用的材料，板结构形式等因素确定所需电流的大小。
3、影响电流选择的其他因素（效率、电网容量、场地设施、噪音、维修、重量）用电量等因素。
五、电焊条的分类一般按药皮成份分类为10种类型，现列三种常用焊条举例说明如下：J422型该焊条引弧容易电弧稳定飞溅小，熔深较浅，熔渣复盖性好，脱渣容易，焊缝波纹特别美观，适用于全位置和薄板焊接，但塑性和裂性较差，能适用于一般低碳钢和同等强度的低合金钢焊接。
氧化钛钙型药皮，交直流两用。
焊缝金属抗热强度不低于420Mpa（42Kg/m㎡）。
结构钢焊条（表示用途类型）J507型该焊条熔渣流动性，其工艺性较好，能全位置焊，焊缝金属抗裂性能和机械性能较好，适用于焊接重要结构件，受压容量16MnR及中碳钢及低合金钢重要构件。
低氢钠型药皮，直流焊缝金属抗拉强度不低于500Mpa。
结构钢焊条A117型该焊条为低氢型不锈钢焊条，适用于铬18镍9不锈钢结构。
低氢型药皮---直流。
同一等级焊缝化学成分中的不同牌号。
焊缝金属主要化学成分类型Cr18%Ni8%；奥氏体不锈钢焊条。
六、电弧焊工艺1、焊条牌号及直径。
主要取决于材料性质，焊件的厚度，接头形式焊缝位置，焊缝参焊件厚度（㎜）＜4 4 ～8 ＞ 8 ～ 12＞ 12焊条直径（ф㎜）≤ 3.5ф3 ～ 4ф4 ～ 5ф5 ～ 62、焊接电流：焊接电流的大小，主要根据焊条类型，焊条直径，焊件厚度以及接头型式焊缝位置及层次等因素，结构钢焊条平焊位置时，焊接电流可根据下列经验公式来初选。
I=KdI——焊接电流K——经验系数d——焊条直径焊接电流经验系数和焊条直径关系：立焊、横焊、仰焊时焊接电流应比平焊电流小10 ～20%，角焊时应比平焊位置时大10 ～20%。
合金钢焊条、不锈钢焊条，由于电阻大热膨胀系数高，若电流大则焊接过程中焊条容易发红造成药皮脱落，影响焊接质量，因此电流要适当减小。
3、焊接输出的连接方法碱性焊条施焊时应采用直流反接法。
酸性焊条施焊时应采用直流正接法。
七、手工电弧焊操作过程：1、引弧将焊条与工件短路然后向上拉起焊条以引燃电弧称为点拉式引弧。
将焊条端部在金属表面轻轻划擦后提起焊条以引燃电弧叫擦引弧。
2、焊接过程电弧引燃后，一方面要仔细观察熔池状态，始终保持熔池大小不变，不断调整焊条角度控制弧长保持熔池金属不致外溢，另一方面要保持电弧沿焊接方向作匀速直线移动只有保持熔池大小和焊接电弧移动速度始终不变，才能获得均匀一致的焊缝。
3、收弧焊接结束时如果直接拉断电弧则会形成弧坑，弧坑会产生气孔裂缝降低焊缝接头的强度，为此要采取下列措施。
（1）当电弧移至焊缝终端时，稍稍停留或者回焊一小段拉断电弧，此法适用于碱性焊条。
（2）当电弧移至焊缝终端时，采用反复熄弧、引弧法，填满弧坑。
（3）重要结构焊缝采用收弧板，使电弧在收弧板上运行一般后再拉断电弧。
在焊接过程中要获得高质量的焊缝，必须要有三个共同的要求：a、合适的工艺规范b、正确的焊条角度c、适当的运条方法第三节钨极氩弧焊一、概述：1、钨极氩弧焊就是以氩气作为保护气体，钨极作为不熔化极，借助钨电极与焊件之间产生的电弧，加热熔化母材（同时添加焊丝也被熔化）实现焊接的方法。
氩气用于保护焊缝金属和钨电极熔池，在电弧加热区域不被空气氧化。
2、一般氩弧焊的优点：(1) 能焊接除熔点非常低的铝锡外的绝大多数的金属和合金。
(2) 交流氩弧焊能焊接化学性质比较活泼和易形成氧化膜的铝及铝镁合金。
（用什么金属做焊丝）(3) 焊接时无焊渣、无飞溅。
(4) 能进行全方位焊接，用脉冲氩弧焊可减小热输入，适宜焊0.1mm不锈钢(5) 电弧温度高、热输入小、速度快、热影响面小、焊接变形小。
(6) 填充金属和添加量不受焊接电流的影响。
3、氩弧焊适用焊接范围适用于碳钢、合金钢、不锈钢、难熔金属铝及铝镁合金、铜及铜合金、钛及钛合金，以及超薄板0.1mm，同时能进行全方位焊接，特别对复杂焊件难以接近部位等等。
二、钨极氩弧焊焊机的组成1、本公司氩弧焊机的型号（见图表）、编制方法、文字说明。
2、焊机的部件（焊机、焊枪、气、水、电）、地线及地线钳、钨极。
3、焊机的连接方法（以WSM系列为例）(1) 焊机的一次进线，根据焊机的额定输入容量配制配电箱，空气开关的大小，一次线的截面。
(2) 焊机的输出电压计算方法：U=10+0.04I(3) 焊机极性，一般接法：工件接正为正极性接法；工件接负为负极性接法。
钨极氩弧焊一定要直流正极性接法：焊枪接负，工件接正。
(4) 水源接法、氩气接法三、焊枪的组成（水冷式、气冷式）：手把、连接件、电极夹头、喷嘴、气管、水管、电缆线、导线。
四、氩气的作用、流量大小与焊接关系、调节方法。
1、氩气属于惰性气体，不易和其它金属材料、气体发生反应。
而且由于气流有冷却作用，焊缝热影响区小，焊件变形小。
是钨极氩弧焊最理想的保护气体。
2、氩气主要是对熔池进行有效的保护，在焊接过程中防止空气对熔池侵蚀而引起氧化，同时对焊缝区域进行有效隔离空气，使焊缝区域得到保护，提高焊接性能。
3、调节方法是根据被焊金属材料及电流大小，焊接方法来决定的：电流越大，保护气氩气太小，保护效果差，被焊金属有严重氧化现象。
氩气太大，由于气流量大而产生紊流，使空气被紊流气卷入溶池，产生溶池保护效果差，焊缝金属被氧化现象。
所以流量一定要根据板厚、电流大小、焊缝位置、接头型式来定。
具体以焊缝保护效果来决定，以被焊金属不出现氧化为标准。
五、钨极1、钨极是高熔点材料，熔点为3400℃，在高温时有强烈的电子发射能力，并且钨极有2、钨极表面要光滑，端部要有一定磨尖，同心度要好，这样焊接时高频引弧好、电弧稳定性好，溶深深，溶池能保持一定，焊缝成形好，焊接质量好。
3、如果钨极表面烧坏或表面有污染物、裂纹、缩孔等缺陷时，这样焊接时高频引弧困难，电弧不稳定，电弧有漂移现象，熔池分散，表面扩大，熔深浅，焊缝成形差，焊接质量差。
六、焊丝焊丝选择要根据被焊材料来决定，一般以母材的成分性质相同为准。
焊接重要结构时，由于高温要烧损合金元素，所以选择焊丝一定要高于母材料，把焊丝熔入熔池来补充合金元素烧损。
钨极氩弧焊，一种方法可以不添丝自熔，熔化被焊母材；另一种要添加焊丝，电极熔化金属，同时焊丝熔入熔池，冷却后形成焊缝。
随着板厚增加、电流增大、焊丝直径增粗七、WSM（WSE）系列焊机面板上的各种旋钮和调节方法，见说明书。
八、直流氩弧焊与脉冲氩弧焊的区别：1、直流氩弧焊，即在直流正极性接法下以氩气为保护气，借助电极与焊件之间的电弧在一定的要求下（焊接电流），加热熔化母材，添加焊丝时焊丝也一同熔入熔池，冷却形成的焊缝。
2、脉冲氩弧焊，除直流钨极氩弧焊的规范外，还可独立地调节峰值电流、基值电流、脉冲宽度、脉冲周期或频率等规范参数，它与直流氩弧焊相比优点如下：（1）增大焊缝的深宽比，在不锈钢焊接时可将熔深宽增大到2：1（2）防止烧穿、在薄板焊接或厚板打底焊时，借助峰值电流通过时间，将焊件焊透，在熔池明显下陷之前即转到基值电流，使金属凝固。
而且有小电流维持电弧直至下一次峰值电流循环。
（3）减小热影响区，焊接热敏感材料时，减小脉冲电流通过时间和基值电流值，能把热影响区范围降低到最小值，这样焊接变形小。
（4）增加熔池的搅拌作用，在相同的平均电流值时，脉冲电流的峰流值比恒定电流大，因此电弧力大，搅拌作用强烈，这样有助于减少接头底部可能产生气孔和不熔合现象。
在小电流焊接时，较大的脉冲电流峰值电流增强了电弧挺度，消除了电弧漂移现象。
九、焊前准备和焊前清洗：1、检查焊机的接线是否符合要求。
2、水、电、气是否接通，并按要求全部连接好，不能松动。
