下载文档原格式
303和304导磁率-回复303和304是两种常见的不锈钢材料，在工业和实际应用中广泛使用。
这两种不锈钢材料具有出色的机械性能和抗腐蚀性能，能够适应各种恶劣环境下的使用。
不锈钢材料的导磁率是其性能之一，对于一些特殊应用而言，导磁性能的好坏直接影响设备的工作效率和性能。
首先，我们来了解一下导磁率的概念。
导磁率是一个物质对磁场的反应程度，通常用一个标量值来表示。
导磁率高表示材料更容易受磁场产生的磁场影响，因此在一些需要强磁作用的应用中，高导磁率的材料更适合使用。
303和304不锈钢材料的导磁率都属于非常低的范围，因为它们主要是通过掺杂和合金化来提高抗腐蚀性能，而不是导磁性能。
304不锈钢是最常见的不锈钢材料之一，含有18的铬和8的镍。
它具有良好的耐腐蚀性和可加工性，被广泛应用于食品加工、化工、医疗设备等领域。
304的导磁率大约只有1.008，属于非常低的范围。
相比之下，303不锈钢由于其含有较高的硫含量，导磁率略高于304。
它通常用于制作易切削的零件，如螺纹、螺钉和轴承。
303的导磁率约为1.27，与304相比略高。
虽然303和304不锈钢的导磁率都较低，但它们的导磁性能在一些特定的应用中仍然具有一定的价值。
在一些高频电磁设备中，低导磁率的材料可以减少能量损耗和磁场的扩散，提高设备的效率。
因此，303和304不锈钢适用于一些需要低导磁性能的高频电子设备和电磁感应器件。
另外，导磁率较低的不锈钢也可以作为屏蔽材料使用。
在电子设备和通信系统中，为了阻止外部电磁干扰对内部电路的干扰影响，需要使用屏蔽材料来吸收和隔离电磁波。
303和304不锈钢以其较低的导磁率可以提供优秀的屏蔽效果。
此外，由于303和304不锈钢具有良好的耐蚀性，它们可以作为一些特殊环境下的导磁材料使用。
在海洋环境中，导磁材料通常需要具有良好的抗海洋腐蚀性能，而303和304不锈钢正是能够满足这样的需求。
尽管303和304不锈钢的导磁率较低，但在一些特定的应用中仍然具有一定的价值。

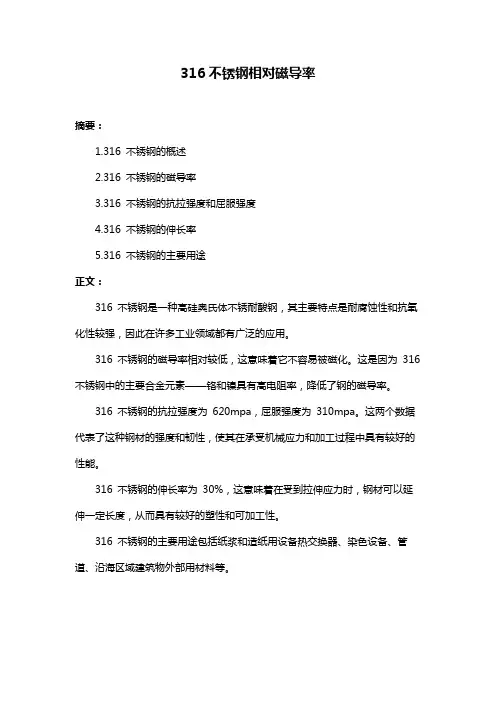

316不锈钢相对磁导率
摘要：
1.316 不锈钢的概述
2.316 不锈钢的磁导率
3.316 不锈钢的抗拉强度和屈服强度
4.316 不锈钢的伸长率
5.316 不锈钢的主要用途
正文：
316 不锈钢是一种高硅奥氏体不锈耐酸钢，其主要特点是耐腐蚀性和抗氧化性较强，因此在许多工业领域都有广泛的应用。
316 不锈钢的磁导率相对较低，这意味着它不容易被磁化。
这是因为316 不锈钢中的主要合金元素——铬和镍具有高电阻率，降低了钢的磁导率。
316 不锈钢的抗拉强度为620mpa，屈服强度为310mpa。
这两个数据代表了这种钢材的强度和韧性，使其在承受机械应力和加工过程中具有较好的性能。
316 不锈钢的伸长率为30%，这意味着在受到拉伸应力时，钢材可以延伸一定长度，从而具有较好的塑性和可加工性。
316 不锈钢的主要用途包括纸浆和造纸用设备热交换器、染色设备、管道、沿海区域建筑物外部用材料等。

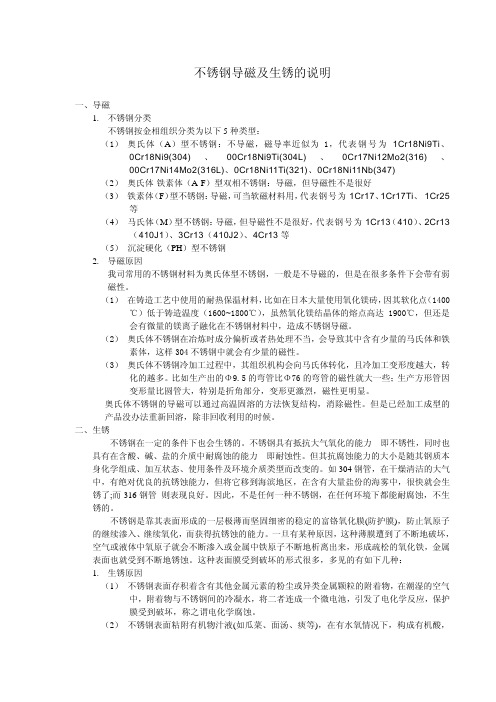

不锈钢导磁及生锈的说明一、导磁1.不锈钢分类不锈钢按金相组织分类为以下5种类型：（1） 奥氏体（A）型不锈钢：不导磁，磁导率近似为1，代表钢号为1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr18Ni9Ti(304L)、0Cr17Ni12Mo2(316)、00Cr17Ni14Mo2(316L)、0Cr18Ni11Ti(321)、0Cr18Ni11Nb(347)（2） 奥氏体-铁素体（A-F）型双相不锈钢：导磁，但导磁性不是很好（3） 铁素体（F）型不锈钢：导磁，可当软磁材料用，代表钢号为1Cr17、1Cr17Ti、 1Cr25等（4） 马氏体（M）型不锈钢：导磁，但导磁性不是很好，代表钢号为1Cr13（410）、2Cr13（410J1）、3Cr13（410J2）、4Cr13等（5） 沉淀硬化（PH）型不锈钢2.导磁原因我司常用的不锈钢材料为奥氏体型不锈钢，一般是不导磁的，但是在很多条件下会带有弱磁性。
（1） 在铸造工艺中使用的耐热保温材料，比如在日本大量使用氧化镁砖，因其软化点（1400℃）低于铸造温度（1600~1800℃），虽然氧化镁结晶体的熔点高达1900℃，但还是会有微量的镁离子融化在不锈钢材料中，造成不锈钢导磁。
（2） 奥氏体不锈钢在冶炼时成分偏析或者热处理不当，会导致其中含有少量的马氏体和铁素体，这样304不锈钢中就会有少量的磁性。
（3） 奥氏体不锈钢冷加工过程中，其组织机构会向马氏体转化，且冷加工变形度越大，转化的越多。
比如生产出的Φ9.5的弯管比Φ76的弯管的磁性就大一些；生产方形管因变形量比圆管大，特别是折角部分，变形更激烈，磁性更明显。
奥氏体不锈钢的导磁可以通过高温固溶的方法恢复结构，消除磁性。
但是已经加工成型的产品没办法重新回溶，除非回收利用的时候。
二、生锈不锈钢在一定的条件下也会生锈的。
不锈钢具有抵抗大气氧化的能力---即不锈性，同时也具有在含酸、碱、盐的介质中耐腐蚀的能力---即耐蚀性。

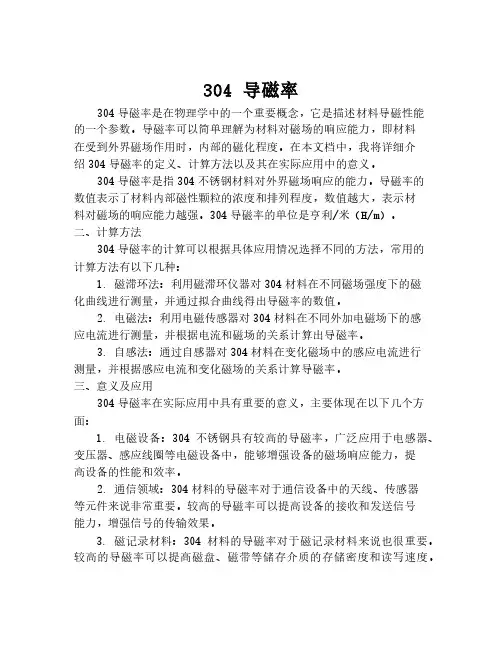

304 导磁率304导磁率是在物理学中的一个重要概念，它是描述材料导磁性能的一个参数。
导磁率可以简单理解为材料对磁场的响应能力，即材料在受到外界磁场作用时，内部的磁化程度。
在本文档中，我将详细介绍304导磁率的定义、计算方法以及其在实际应用中的意义。
304导磁率是指304不锈钢材料对外界磁场响应的能力。
导磁率的数值表示了材料内部磁性颗粒的浓度和排列程度，数值越大，表示材料对磁场的响应能力越强。
304导磁率的单位是亨利/米（H/m）。
二、计算方法304导磁率的计算可以根据具体应用情况选择不同的方法，常用的计算方法有以下几种：1. 磁滞环法：利用磁滞环仪器对304材料在不同磁场强度下的磁化曲线进行测量，并通过拟合曲线得出导磁率的数值。
2. 电磁法：利用电磁传感器对304材料在不同外加电磁场下的感应电流进行测量，并根据电流和磁场的关系计算出导磁率。
3. 自感法：通过自感器对304材料在变化磁场中的感应电流进行测量，并根据感应电流和变化磁场的关系计算导磁率。
三、意义及应用304导磁率在实际应用中具有重要的意义，主要体现在以下几个方面：1. 电磁设备：304不锈钢具有较高的导磁率，广泛应用于电感器、变压器、感应线圈等电磁设备中，能够增强设备的磁场响应能力，提高设备的性能和效率。
2. 通信领域：304材料的导磁率对于通信设备中的天线、传感器等元件来说非常重要。
较高的导磁率可以提高设备的接收和发送信号能力，增强信号的传输效果。
3. 磁记录材料：304材料的导磁率对于磁记录材料来说也很重要。
较高的导磁率可以提高磁盘、磁带等储存介质的存储密度和读写速度。
本文档详细介绍了304导磁率的定义、计算方法以及在实际应用中的意义。
了解和掌握304导磁率对于设计和选用磁性材料具有重要的指导意义，有助于提高电磁设备的性能和效率。
希望通过本文档的介绍，读者能对304导磁率有进一步的了解。

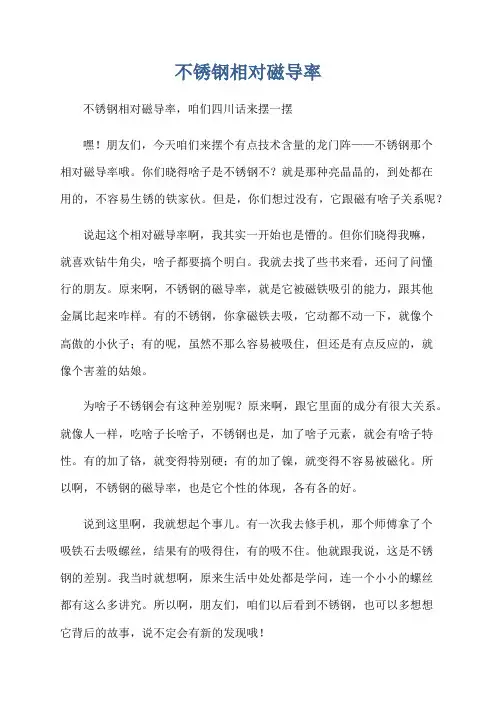

不锈钢相对磁导率
不锈钢相对磁导率，咱们四川话来摆一摆
嘿！朋友们，今天咱们来摆个有点技术含量的龙门阵——不锈钢那个
相对磁导率哦。
你们晓得啥子是不锈钢不？就是那种亮晶晶的，到处都在
用的，不容易生锈的铁家伙。
但是，你们想过没有，它跟磁有啥子关系呢？
说起这个相对磁导率啊，我其实一开始也是懵的。
但你们晓得我嘛，
就喜欢钻牛角尖，啥子都要搞个明白。
我就去找了些书来看，还问了问懂
行的朋友。
原来啊，不锈钢的磁导率，就是它被磁铁吸引的能力，跟其他
金属比起来咋样。
有的不锈钢，你拿磁铁去吸，它动都不动一下，就像个
高傲的小伙子；有的呢，虽然不那么容易被吸住，但还是有点反应的，就
像个害羞的姑娘。
为啥子不锈钢会有这种差别呢？原来啊，跟它里面的成分有很大关系。
就像人一样，吃啥子长啥子，不锈钢也是，加了啥子元素，就会有啥子特性。
有的加了铬，就变得特别硬；有的加了镍，就变得不容易被磁化。
所
以啊，不锈钢的磁导率，也是它个性的体现，各有各的好。
说到这里啊，我就想起个事儿。
有一次我去修手机，那个师傅拿了个
吸铁石去吸螺丝，结果有的吸得住，有的吸不住。
他就跟我说，这是不锈
钢的差别。
我当时就想啊，原来生活中处处都是学问，连一个小小的螺丝
都有这么多讲究。
所以啊，朋友们，咱们以后看到不锈钢，也可以多想想
它背后的故事，说不定会有新的发现哦！。

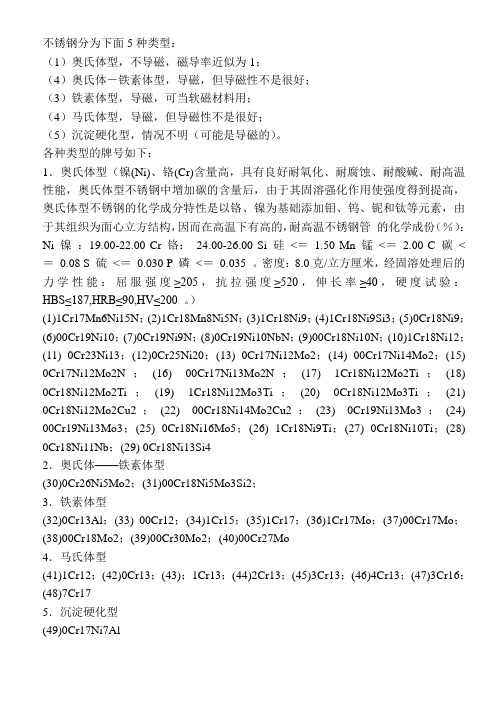

不锈钢分为下面5种类型：（1）奥氏体型，不导磁，磁导率近似为1；（4）奥氏体－铁素体型，导磁，但导磁性不是很好；（3）铁素体型，导磁，可当软磁材料用；（4）马氏体型，导磁，但导磁性不是很好；（5）沉淀硬化型，情况不明（可能是导磁的）。
各种类型的牌号如下：1．奥氏体型（镍(Ni)、铬(Cr)含量高，具有良好耐氧化、耐腐蚀、耐酸碱、耐高温性能，奥氏体型不锈钢中增加碳的含量后，由于其固溶强化作用使强度得到提高，奥氏体型不锈钢的化学成分特性是以铬、镍为基础添加钼、钨、铌和钛等元素，由于其组织为面心立方结构，因而在高温下有高的，耐高温不锈钢管的化学成份（％）：Ni 镍：19.00-22.00 Cr 铬：24.00-26.00 Si 硅<＝1.50 Mn 锰<＝2.00 C 碳<＝0.08 S 硫<＝0.030 P 磷<＝0.035 。
密度：8.0克/立方厘米，经固溶处理后的力学性能：屈服强度≥205，抗拉强度≥520，伸长率≥40，硬度试验：HBS≤187,HRB≤90,HV≤200 。
）(1)1Cr17Mn6Ni15N；(2)1Cr18Mn8Ni5N；(3)1Cr18Ni9；(4)1Cr18Ni9Si3；(5)0Cr18Ni9；(6)00Cr19Ni10；(7)0Cr19Ni9N；(8)0Cr19Ni10NbN；(9)00Cr18Ni10N；(10)1Cr18Ni12；(11) 0Cr23Ni13；(12)0Cr25Ni20；(13) 0Cr17Ni12Mo2；(14) 00Cr17Ni14Mo2；(15) 0Cr17Ni12Mo2N；(16) 00Cr17Ni13Mo2N；(17) 1Cr18Ni12Mo2Ti；(18) 0Cr18Ni12Mo2Ti；(19) 1Cr18Ni12Mo3Ti；(20) 0Cr18Ni12Mo3Ti；(21) 0Cr18Ni12Mo2Cu2；(22) 00Cr18Ni14Mo2Cu2；(23) 0Cr19Ni13Mo3；(24) 00Cr19Ni13Mo3；(25) 0Cr18Ni16Mo5；(26) 1Cr18Ni9Ti；(27) 0Cr18Ni10Ti；(28) 0Cr18Ni11Nb；(29) 0Cr18Ni13Si42．奥氏体——铁素体型(30)0Cr26Ni5Mo2；(31)00Cr18Ni5Mo3Si2；3．铁素体型(32)0Cr13Al；(33) 00Cr12；(34)1Cr15；(35)1Cr17；(36)1Cr17Mo；(37)00Cr17Mo；(38)00Cr18Mo2；(39)00Cr30Mo2；(40)00Cr27Mo4．马氏体型(41)1Cr12；(42)0Cr13；(43)；1Cr13；(44)2Cr13；(45)3Cr13；(46)4Cr13；(47)3Cr16；(48)7Cr175．沉淀硬化型(49)0Cr17Ni7Al304不锈钢板每平方米重量表厚度(mm) 理论重量厚度(mm) 理论重量厚度(mm) 理论重量厚度(mm) 理论重量（kg/㎡）（kg/㎡）（kg/㎡）（kg/㎡） 0.20 1.570 1.50 11.78 10.00 78.50 29.00 227.70 0.25 1.963 1.60 12.56 11.00 86.35 30.00 235.50 0.27 2.120 1.80 14.13 12.00 94.20 32.00 251.20 0.30 2.355 2.00 15.70 13.00 102.10 34.00 266.90 0.35 2.748 2.20 17.27 14.00 109.90 36.00 282.60 0.40 3.140 2.50 19.63 15.00 117.80 38.00 298.30 0.45 3.533 2.80 21.98 16.00 125.60 40.00 314.00 0.50 3.925 3.00 23.55 17.00 133.50 42.00 329.70 0.55 4.318 3.20 25.12 18.00 141.30 44.00 345.40 0.60 4.710 3.50 27.48 19.00 149.20 46.00 361.10 0.70 5.495 3.80 29.83 20.00 157.00 48.00 376.800.75 5.888 4.00 31.40 21.00 164.90 50.00 392.500.80 6.280 4.50 35.33 22.00 172.70 52.00 408.200.90 7.065 5.00 39.25 23.00 180.60 54.00 423.901.00 7.850 5.50 43.18 24.00 188.40 56.00 439.601.10 8.635 6.00 47.10 25.00 196.30 58.00 455.301.20 9.420 7.00 54.95 26.00 204.10 60.00 471.001.25 9.813 8.00 62.80 27.00 212.001.40 10.990 9.00 70.65 28.00 219.80。

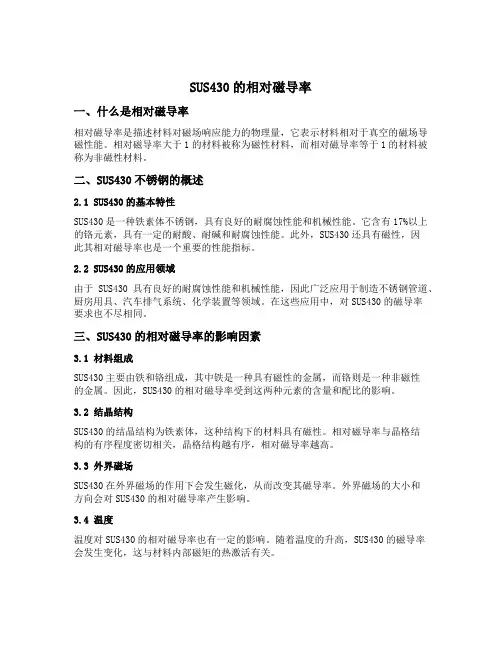

SUS430的相对磁导率一、什么是相对磁导率相对磁导率是描述材料对磁场响应能力的物理量，它表示材料相对于真空的磁场导磁性能。
相对磁导率大于1的材料被称为磁性材料，而相对磁导率等于1的材料被称为非磁性材料。
二、SUS430不锈钢的概述2.1 SUS430的基本特性SUS430是一种铁素体不锈钢，具有良好的耐腐蚀性能和机械性能。
它含有17%以上的铬元素，具有一定的耐酸、耐碱和耐腐蚀性能。
此外，SUS430还具有磁性，因此其相对磁导率也是一个重要的性能指标。
2.2 SUS430的应用领域由于SUS430具有良好的耐腐蚀性能和机械性能，因此广泛应用于制造不锈钢管道、厨房用具、汽车排气系统、化学装置等领域。
在这些应用中，对SUS430的磁导率要求也不尽相同。
三、SUS430的相对磁导率的影响因素3.1 材料组成SUS430主要由铁和铬组成，其中铁是一种具有磁性的金属，而铬则是一种非磁性的金属。
因此，SUS430的相对磁导率受到这两种元素的含量和配比的影响。
3.2 结晶结构SUS430的结晶结构为铁素体，这种结构下的材料具有磁性。
相对磁导率与晶格结构的有序程度密切相关，晶格结构越有序，相对磁导率越高。
3.3 外界磁场SUS430在外界磁场的作用下会发生磁化，从而改变其磁导率。
外界磁场的大小和方向会对SUS430的相对磁导率产生影响。
3.4 温度温度对SUS430的相对磁导率也有一定的影响。
随着温度的升高，SUS430的磁导率会发生变化，这与材料内部磁矩的热激活有关。
四、SUS430的相对磁导率测试方法为了准确测量SUS430的相对磁导率，可以采用如下测试方法：4.1 频率扫描法该方法通过在一定频率范围内改变外加磁场的大小和方向，测量材料的磁感应强度和外加磁场的关系，从而计算出相对磁导率。
4.2 静态法该方法将SUS430样品置于恒定磁场中，测量样品中的磁感应强度和外加磁场的关系，进而计算出相对磁导率。
五、SUS430相对磁导率的应用5.1 电子领域SUS430的相对磁导率使其在电子领域有着广泛的应用。

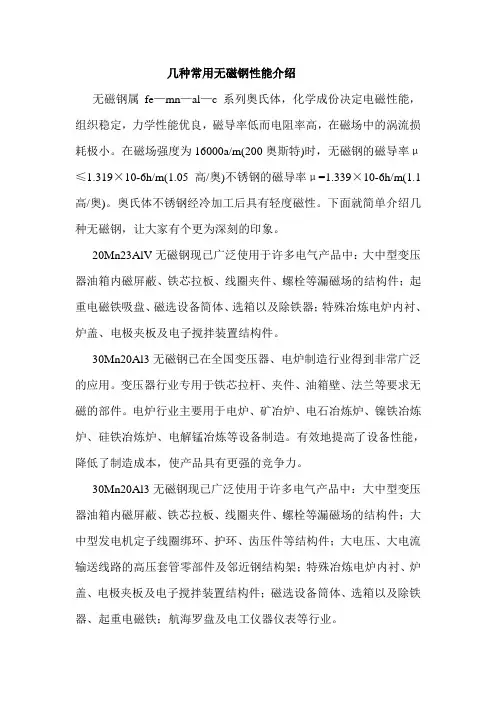

几种常用无磁钢性能介绍无磁钢属fe—mn—al—c系列奥氏体，化学成份决定电磁性能，组织稳定，力学性能优良，磁导率低而电阻率高，在磁场中的涡流损耗极小。
在磁场强度为16000a/m(200奥斯特)时，无磁钢的磁导率μ≤1.319×10-6h/m(1.05高/奥)不锈钢的磁导率μ=1.339×10-6h/m(1.1高/奥)。
奥氏体不锈钢经冷加工后具有轻度磁性。
下面就简单介绍几种无磁钢，让大家有个更为深刻的印象。
20Mn23AlV无磁钢现已广泛使用于许多电气产品中：大中型变压器油箱内磁屏蔽、铁芯拉板、线圈夹件、螺栓等漏磁场的结构件；起重电磁铁吸盘、磁选设备简体、选箱以及除铁器；特殊冶炼电炉内衬、炉盖、电极夹板及电子搅拌装置结构件。
30Mn20Al3无磁钢已在全国变压器、电炉制造行业得到非常广泛的应用。
变压器行业专用于铁芯拉杆、夹件、油箱壁、法兰等要求无磁的部件。
电炉行业主要用于电炉、矿冶炉、电石冶炼炉、镍铁冶炼炉、硅铁冶炼炉、电解锰冶炼等设备制造。
有效地提高了设备性能，降低了制造成本，使产品具有更强的竞争力。
30Mn20Al3无磁钢现已广泛使用于许多电气产品中：大中型变压器油箱内磁屏蔽、铁芯拉板、线圈夹件、螺栓等漏磁场的结构件；大中型发电机定子线圈绑环、护环、齿压件等结构件；大电压、大电流输送线路的高压套管零部件及邻近钢结构架；特殊冶炼电炉内衬、炉盖、电极夹板及电子搅拌装置结构件；磁选设备筒体、选箱以及除铁器、起重电磁铁；航海罗盘及电工仪器仪表等行业。
45Mn17Al3低磁钢系高合金单相奥氏体锰钢。
具有塑性好、韧性高、加工硬化倾向大、受热膨胀系数大、电阻率大、热导率低和磁性低等物理特性。
在无磁建筑、无磁机械、选矿探矿设备及军事等领域有着广泛的应用。
无磁钢现已广泛使用于许多电气产品中：大中型变压器油箱内磁屏蔽、铁芯拉板、线圈夹件、螺栓等漏磁场的结构件；起重电磁铁吸盘、磁选设备简体、选箱以及除铁器；特殊冶炼电炉内衬、炉盖、电极夹板及电子搅拌装置结构件。

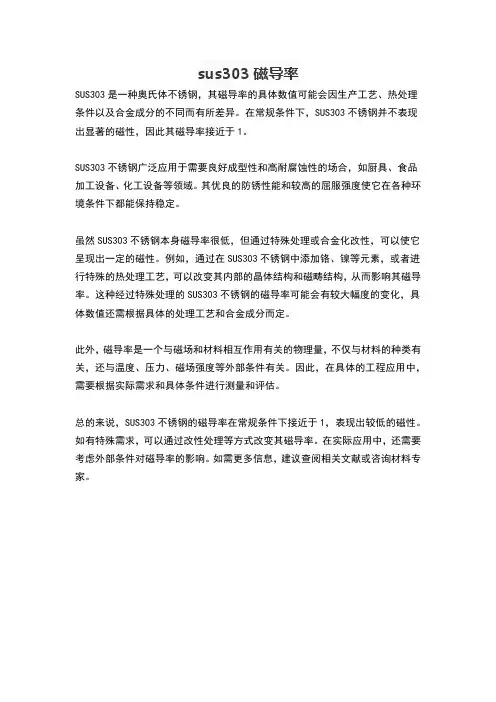

sus303磁导率
SUS303是一种奥氏体不锈钢，其磁导率的具体数值可能会因生产工艺、热处理条件以及合金成分的不同而有所差异。
在常规条件下，SUS303不锈钢并不表现出显著的磁性，因此其磁导率接近于1。
SUS303不锈钢广泛应用于需要良好成型性和高耐腐蚀性的场合，如厨具、食品加工设备、化工设备等领域。
其优良的防锈性能和较高的屈服强度使它在各种环境条件下都能保持稳定。
虽然SUS303不锈钢本身磁导率很低，但通过特殊处理或合金化改性，可以使它呈现出一定的磁性。
例如，通过在SUS303不锈钢中添加铬、镍等元素，或者进行特殊的热处理工艺，可以改变其内部的晶体结构和磁畴结构，从而影响其磁导率。
这种经过特殊处理的SUS303不锈钢的磁导率可能会有较大幅度的变化，具体数值还需根据具体的处理工艺和合金成分而定。
此外，磁导率是一个与磁场和材料相互作用有关的物理量，不仅与材料的种类有关，还与温度、压力、磁场强度等外部条件有关。
因此，在具体的工程应用中，需要根据实际需求和具体条件进行测量和评估。
总的来说，SUS303不锈钢的磁导率在常规条件下接近于1，表现出较低的磁性。
如有特殊需求，可以通过改性处理等方式改变其磁导率。
在实际应用中，还需要考虑外部条件对磁导率的影响。
如需更多信息，建议查阅相关文献或咨询材料专家。

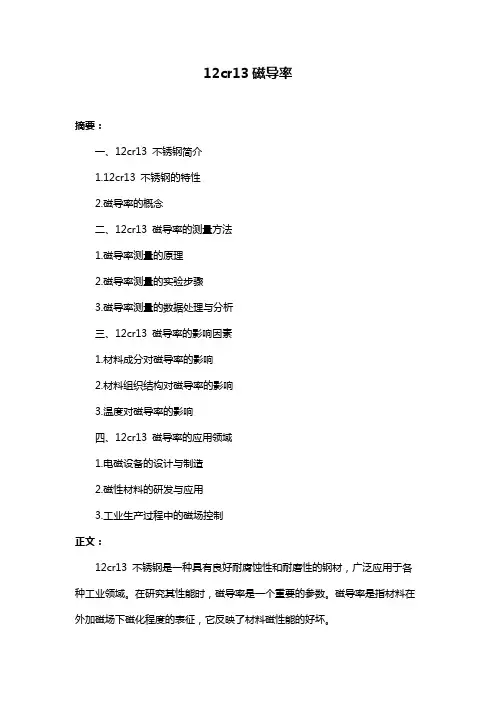

12cr13磁导率
摘要：
一、12cr13 不锈钢简介
1.12cr13 不锈钢的特性
2.磁导率的概念
二、12cr13 磁导率的测量方法
1.磁导率测量的原理
2.磁导率测量的实验步骤
3.磁导率测量的数据处理与分析
三、12cr13 磁导率的影响因素
1.材料成分对磁导率的影响
2.材料组织结构对磁导率的影响
3.温度对磁导率的影响
四、12cr13 磁导率的应用领域
1.电磁设备的设计与制造
2.磁性材料的研发与应用
3.工业生产过程中的磁场控制
正文：
12cr13 不锈钢是一种具有良好耐腐蚀性和耐磨性的钢材，广泛应用于各种工业领域。
在研究其性能时，磁导率是一个重要的参数。
磁导率是指材料在外加磁场下磁化程度的表征，它反映了材料磁性能的好坏。
要测量12cr13 不锈钢的磁导率，首先需要了解磁导率测量的原理。
磁导率测量的原理是基于法拉第电磁感应定律，通过测量线圈中的感应电动势来计算磁导率。
具体的实验步骤包括：样品的制备、测量线圈的搭建、磁场施加、数据采集与处理等。
通过对实验数据的分析，可以得到12cr13 不锈钢的磁导率值。
磁导率受多种因素影响，其中材料成分、组织结构和温度是主要的影响因素。
材料成分中的Cr、Fe 等元素含量会影响材料的磁性能；组织结构中的晶粒尺寸、相组成等也会对磁导率产生影响；温度对磁导率的影响主要体现在温度改变时，材料内部的微观结构发生变化，从而影响磁导率值。
12cr13 磁导率在电磁设备的设计与制造、磁性材料的研发与应用、工业生产过程中的磁场控制等方面具有广泛的应用。
不锈钢能被磁铁吸引吗
日常生活中我们接触较多的奥氏体型不锈钢（有人称之为镍不锈）和马氏型不锈钢（有人称之为不锈铁，但不科学，易误解，应回避）两大类。
奥氏体型不锈钢由于在钢中加入较高的
铬和镍（含铬在18%左右，Ni在4%以上），钢的内部组织呈现一种叫奥氏体的组织状态，这种组织是没有导磁性的，不能被磁铁所吸引。
钢铁的奥氏体组织在770摄氏度以上失去铁磁性。
不锈钢中加入大量的合金，使部分不锈
钢的奥氏体相区扩大到室温。
这种奥氏体不锈钢不具有铁磁性。
除此之外的其它的铁素体不
锈钢、马氏体不锈钢等等，都具有铁磁性。
能被吸起的是不锈铁一般称作Cr13,不锈钢有1Cr18Ni9Ti和0Cr18Ni9Ti等。
人们常以磁铁吸附不锈钢材，验证其优劣真假。
不吸无磁，认为是好的，反之，则认为是冒
牌假货。
其实，这是一种不切实际的辨别方法。
一般，经营不锈钢材料已有十余年的人都知
道，依靠传统的是否有磁性来判别不锈钢的方法，很有可能吃亏。
据他们介绍，不锈钢种类繁多，常温下按组织结构可分为奥氏体型和马氏体或铁素体型。
奥氏体型是无磁或弱磁性，马氏体或铁素体型是有磁性。
然而，也并不一定如此。
如通常用作
装修管板的奥氏体型的304材质，一般来讲是无磁性的，但因冶炼造成化学成分波动或加工状态不同也可能出现磁性，这不能认为是冒牌或不合格。
另外304不锈钢经过冷加工，
组织结构也会向马氏转化，冷加工变形度越大，马氏体转化越多，钢的磁性就越大。
相反，质量次一点的200系列不锈钢，很有可能不带磁性，由此判定它是货真价实的不锈钢，就大错特错了。
由磁铁的特性决定的如果按原子电流解释就是电流产生的磁场磁化别的物体磁化物体产生电场电场互相作用产生力的作用
物质大都是由分子组成的，分子是由原子组成的，原子又是由原子核和电子组成的。
在原子
内部，电子不停地自转，并绕原子核旋转。
电子的这两种运动都会产生磁性。
但是在大多数物质中，电子运动的方向各不相同、杂乱无章，磁效应相互抵消。
因此，大多数物质在正常情况下，并不呈现磁性。
铁、钴、镍或铁氧体等铁磁类物质有所不同，它内部的电子自旋可以在小范围内自发地排列
起来，形成一个自发磁化区，这种自发磁化区就叫磁畴。
铁磁类物质磁化后，内部的磁畴整
整齐齐、方向一致地排列起来，使磁性加强，就构成磁铁了。
磁铁的吸铁过程就是对铁块的
磁化过程，磁化了的铁块和磁铁不同极性间产生吸引力，铁块就牢牢地与磁铁“粘”在一起
了。
我们就说磁铁有磁性了。
磁铁能不能吸起一个东西和被吸东西的磁导率有关，而磁导率和磁畴是相关的，自然界的各种
元素中，镍的磁导率最高，然后是钴，再次之是铁，其他的物质例如铜也有一定的磁导率，但是非常低,使我们感觉不到而已，不是含铁的东西都可以被磁石吸起来，不锈钢属于合金即在铁的
基础上又添加了铬和镍如1Cr13就是添加了Cr,310不锈钢即Cr25Ni20Si2 就添加了Cr和Ni以及Si,304不锈钢即1Cr18Ni9Ti就添加了Cr和Ni以及Ti.……这样一来就改变了原来的磁畴排列方式，磁导率降低，甚至于我们的手感觉不到，所以我们觉着不吸• 根据同样的道理我们也可以用合金的办法制出磁导率非常高的合金
不锈钢以其漂亮的外观、耐腐蚀的特性、不易损坏的优点，越来越受到人们的喜爱。
锅碗瓢
盆、城市雕塑、建筑、装修居室等使用不锈钢的地方越来越多，但人们对不锈钢的判别认识
不深，有些顾客在买不锈钢厨具时，拿着磁铁在不锈钢器皿上试来试去。
认为磁铁吸上的是
不锈铁，吸不上的是不锈钢。
看来人们对不锈钢的认识还有误区。
铁和钢是以含碳量的多少来区别的。
含碳量在2%以下的铁碳合金是钢，含碳量在2%以上
的则称之为铁。
钢因为既有韧性、弹性还有刚性，被广泛应用。
生活中所接触到的都是钢，
只不过人们叫法不同。
对于不锈钢来说，不管磁铁吸得上与否，只要符合质量标准，都是不
锈钢。
因此，从治金学的角度说，根本没有不锈铁之说。
不锈钢抗腐蚀的主要元素是铬。
铬元素含量在10.5%以上的钢就不生锈。
冶炼时加入的合
金元素不同，也就有了磁铁吸得上与吸不上的区别了。
不锈钢一般是按组织结构分的，可以分为奥氏体、铁素体、马氏体等几大类。
如果往钢水里加入了不同比例的铬镍等，炼成的奥氏体钢就是磁铁吸不上的不锈钢；如果往钢水里加入铬和少量的镍（或不加镍），炼成的钢
就是磁铁吸得上的铁素体不锈钢；马氏体不锈钢主要合金元素是铬、铁和碳。
不锈钢因含合
金量的不同分有100多种。
除了奥氏体不锈钢都具有磁性。
镍元素在世界上储藏量很少，价格比较昂贵。
因此，镍含量高的不锈钢在市场上价格也较高，而且磁铁还吸不上。
其实，还有一种不锈钢磁铁是吸不上的。
那就是高含锰少含镍或不含镍
的不锈钢。
这种不锈钢市场价格比含镍高的不锈钢每吨低1000多元。
有些经销商就是利用
人们“好不锈钢磁铁都吸不上”的误解，欺骗消费者，价格与高含镍不锈钢一样贵。
不锈钢有100多种，特性和功能也不一样。
一般做装饰、景观、雕塑选用奥氏体不锈钢。
因为奥氏体不锈钢导热率低，用它做水壶、炒锅、饭锅就不合适，会浪费能源，还延长烧水做饭的时间。
用铁素体不锈钢做炒锅、饭锅，不仅有优良的耐蚀性，而且其导热性比奥氏体
不锈钢高近一半。
洗衣机内桶、热水器、洗菜盆等，只要与水接触的器皿都应选用铁素体不
锈钢。
有人抱怨不锈钢刀具不快，这是因为选用错了不锈钢。
奥氏体不锈钢不能淬硬，不适
合做刀具、刃具。
采用马氏体不锈钢做的刀具可通过热处理，如淬火、回火改变不锈钢的硬
度。
“不锈钢”只是一种通称，标准的名称是“耐酸耐碱钢材”，不锈钢是在普通钢材的基础上加入铬、镍等金属元素而制成的钢铁产品，镍、钼、钛等金属元素含量越高，不锈钢质量越好。
传统的鉴别方法是用磁铁吸，磁性越小质量越好。
只含铬不含鎳的是铬不锈钢，铬鎳不锈钢不被磁铁所吸引，用于工业及化学领域,
般家用电器如微波炉、电饭煲、电热水器、电热水瓶都采用铬不锈钢，都可以被磁铁吸住。
