土壤墒情监测系统(全国)

全国农作物病虫疫情监测分中心（省级）田间监测点建设项目实施方案为整体提升了植物保护工作能力与水平，实现农作物重大病虫疫情发生动态的自动化、智能化、信息化监测，实现远程诊断、快速调度指挥和评估，2017农作物病虫疫情监测点建设陆续开展。

浙江托普云农科技股份有限公司精心为您整理了全套清单供新老客户参考。

农作物病虫害实时监控物联网设备是由小气候采集设备、生境监测设备、虫情信息采集设备、病菌孢子捕捉培养系统以及预警预报系统、专家系统、信息管理平台组与移动客户端可以访问数据与作物生长情况、灾害情况、空气温度、空气湿度、露点、土壤温度、光照强度等各种作物生长过程中重要的参数进行实时监测、管灾害指标等模块，对作物实时远程监测与诊断，提供智能化、自动化管理决策，是农业技术人员管理农业生产的“千里眼”和“听诊虫情信息自动采集传输设备是新一代图像识别式虫情测报工具，在无人监管的情况下，自动完成诱虫、杀虫、虫体分散、拍照、运输、收集、识别等系统作业，并实时将环境数据和病虫害数据远程上传至智慧农业云平台，在平台上实现自动识别计数，对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情测报及标本采集的寸电容屏显示可。

可定时拍照上传至系统管理平台，在平台实现计数、报表分析，做到全天候无人值守自动监测野外虫情信息。

机内采集的虫子情况，通过网页端的识别功能进行识别计，风速，手机号码，查看任何一天采集数据，传感器故障记录，手、数据可以上传到自己指定的电脑也可以上传到总服务在农业部全国墒情监测网站中查看数据和曲线图，曲线和数据都可下载到本地电脑中进行存储和分析，且在服务器“全可知道设备及数据采集点主要用于监测病害孢子存量及其扩散动态，实现全天候无人值守，实时采集分析监测孢子情况。

仪器内置高倍光学显微成像系统，可定时清晰拍摄孢子图片，远程自动上传至管理平台，为预测和预防病害流行、传染提供可靠数据。

仪器可固定在测报区域内，定点观察特定区域孢子、设备带高倍光学显微成像系统，全天候实时采集分析；的人工统计与分析，可实时人工远程查看确认，缩短了预置工作时段、设置空气采样时间、查询设备工作状态等远（直流型，太阳管理者通过安装农田生境远程实时监测设备（单配），可清晰直观的实时查看种植区作物的生长及病虫害情况，并对突发性异常事件的过程进行及时监视和记录，用以提供、多通道同屏展示，同时展示相应区域的环境土壤参数，块多边形区域，支持云台定位精度为±采用光、电、数控技术，自动控、集虫器自动转换，保证各时间段诱集到的昆虫不混淆。

墒情监测建设工程实施方案一、总体要求墒情监测建设工程实施方案的目的是对土壤水分、土壤温度和土壤盐分等墒情要素进行实时监测，以保障农田水分和土壤养分的合理利用，提高农田生产效率和保护生态环境。

本实施方案依据国家相关标准和规定，结合本地实际情况编制，以确保工程建设进度和质量，推动农田墒情监测工作的全面进行。

二、项目概况1. 项目名称：墒情监测建设工程2. 项目地点：某某县农田生态示范区3. 项目内容：包括墒情监测站建设、传感器安装和调试、监测数据传输和管理系统搭建等内容。

4. 项目投资：预计总投资为100万元。

5. 项目周期：预计工期为6个月。

三、建设内容和规模1. 墒情监测站建设：在农田生态示范区设置3个墒情监测站，分别布设在该区域的东、西和中部，以全面覆盖各类农作物的生长环境。

2. 传感器安装和调试：在每个监测站设置土壤水分传感器、土壤温度传感器和土壤盐分传感器，以实时监测土壤墒情要素的变化情况。

3. 监测数据传输和管理系统搭建：通过建设数据采集设备和数据传输通道，将监测站获取的数据实时上传到监测数据中心，并搭建数据管理系统，以进行数据的存储、处理和分析。

四、技术方案1. 墒情监测站建设：每个监测站选址在农田中心地带，设置防护措施以确保设备不受外界环境的影响。

同时，监测站建设应考虑周边农作物类型和密度，以确保监测数据的代表性。

2. 传感器安装和调试：选用经过国家认证的土壤墒情传感器，并根据实际情况选用不同种类的传感器，以保证监测数据的准确性。

在安装和调试过程中，应确保传感器的稳定性和可靠性。

3. 监测数据传输和管理系统搭建：利用现代信息技术建设监测数据传输和管理系统，采用云计算等先进技术，确保监测数据的实时性和准确性。

五、工程进度安排1. 立项阶段（1个月）：确定项目建设地点、制定详细的工程计划和预算，进行相关手续的申报和批准。

2. 设计阶段（1个月）：完成监测站建设和传感器安装的详细设计方案，进行设备采购和供货商洽谈，确定监测数据传输和管理系统的技术方案。

墒情一、系统简介FDR型墒情计为可远距离传输的土壤水分传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。

采用4-20mA 工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。

与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。

土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。

FDR型墒情计是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分测量传感器。

传感器采用世界先进的最新FDR 原理制作，其性能和精度可与TDR 型和FD 型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。

本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分控制系统(3) 食用菌水分控制系统（4）沙漠地区农业自动化滴灌系统。

其它需要监测土壤水分的各种场合等。

FDR型墒情计为新一代土壤水分测量传感器，采用工业级精密核心元件，使其具有优越的准确性与长期稳定性。

小巧化的体积设计，方便携带和安装。

结构设计合理密封，不锈钢探针保证适用性和广泛性。

以环氧树脂密封胶灌封，可以直接埋入土壤中使用且不受腐蚀，保证较长的使用寿命。

很高的测量灵敏度和精度，采用高抗干扰设计，性能可靠稳定。

4-20mA工业通用接口，使现场测量更加灵活多变，可适应多种场合。

二、技术参数三、安装要求监测位置应相对稳定，保证监测资料的一致性和连续性。

山丘区代表性地块应设在坡面比降较小而面积较大的地块中，不应设置在沟底和坡度大的地块中。

代表性地块面积一般应大于1亩。

平原区代表性地块应设在平整且不易积水的地块。

代表性地块面积一般应大于10亩。

采集点布置在距代表性地块边缘、路边10m以上且平整的地块中，应避开低洼易积水的地方，且同沟槽和供水渠道保持20m以上的距离，避免沟渠水侧渗对土壤含水量产生影响。

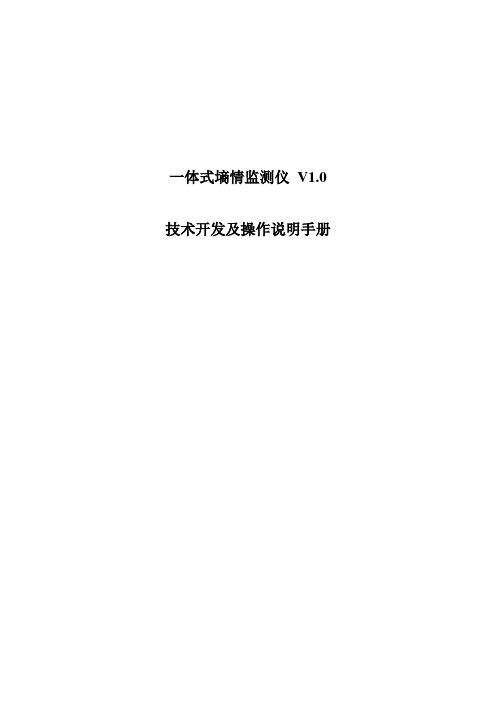

一体式墒情监测仪V1.0 技术开发及操作说明手册一、概述一体式墒情监测仪是适用于灌溉水利用系数监测、灌溉预报、旱情监测、山洪预警等项目的一种土壤墒情监测设备，采用管状式结构，多层一体化监测，测量点接触土壤面积大，不会腐蚀和结垢，精度高，具有GPS定位功能，可联接全国气象信息实现ET0自动计算。

二．开发技术要求1、电池供电，功耗低，电池使用寿命六年。

2、根据用户需求可采集多层土壤的水分及温度数据，多层一体化结构。

3、可通过GPRS实现数据的远程传输。

4、具有GPS定位功能，可联接全国气象信息实现ET0自动计算。

5、针对上述要求做出整体设计，包括设备架构、数据库及功能模块。

三、确定系统功能与性能由需求调查确定一体式墒情监测仪的设计目标，这一目标包括系统功能与性能。

系统功能主要由数据采集、数据处理、输出控制等。

四、确定系统基本结构一体式墒情监测仪结构一般是以单片机为核心外部扩展相关电路的形式。

确定了系统中的单片机、存储器分配以及输入/输出方式就可大体确定出自动反冲洗过滤控制系统的基本组成。

（1）单片机在系统详细方案设计时，先要确定单片机的型号。

所选单片机的型号不同，组成的系统结构也就不同。

（2）存储器分配不同的单片机具有不同的存储器组织。

应根据应用系统的需要合理进行存储器的分配。

（3）I/O方式采用不同的输入/输出方式，对于单片机应用系统的软、硬件结构有直接的影响。

在单片机应用系统中，常用的I/O方式主要有：无条件传送方式(同步传送方式)、查询方式、中断方式。

（4）网络控制器性能稳定，结构简单，编程易实现的网络控制器对于优化一体式墒情监测仪起着关键性的作用。

一体式墒情监测仪的工作模式可以分为两类，手动方式和自动方式。

无论工作于何种模式，都需要通过网络实现数据的对接与共享，以实现最基本的物理连接(即能够ping通)。

五、硬件设计一体式墒情监测仪硬件设计是围绕着单片机及网络控制器做外部功能扩展而展开的，其基本结构如图所示。

土壤墒情监测与土壤墒情监测与农业生产随着农业生产的不断发展和现代化的进步，土壤墒情监测在农业领域中具有重要的作用。

土壤墒情监测是指通过使用现代化的仪器设备，对土壤的湿度和水分含量进行实时监测和分析，以便合理调控土壤水分，提高农业生产的效益。

本文将从土壤墒情监测的意义、监测方法和应用案例三个方面进行介绍。

一、土壤墒情监测的意义土壤墒情监测在农业生产中的意义重大。

首先，通过监测土壤墒情，能够及时了解土壤的水分状况，避免过度灌溉或缺水的问题，从而提高水资源的利用效率。

其次，通过实时监测土壤墒情，农民可以合理安排灌溉和施肥的时间和量，提高农作物的抗旱能力和产量。

最后，土壤墒情监测可以帮助农民掌握土壤中养分的含量，为科学施肥提供依据，并减少化肥的使用，实现绿色农业的发展。

二、土壤墒情监测的方法目前，土壤墒情监测主要采用以下几种方法。

首先，常用的方法是使用土壤墒情传感器，通过将传感器埋入地下，测量土壤中的水分含量和温度，从而判断土壤的湿度。

其次，利用遥感技术和卫星影像可以对大范围的土壤湿度进行监测和分析，为农业生产提供数据支持。

再次，可以借助气象站的数据，结合土壤墒情传感器的监测结果，对土壤墒情进行预测和分析。

此外，还可以结合地理信息系统（GIS）等技术手段，实现对土壤墒情的动态管理和可视化展示。

三、土壤墒情监测的应用案例土壤墒情监测在农业生产中已经得到了广泛应用。

例如，某地区的农民使用土壤墒情传感器进行实时监测，并结合气象数据，实现了智能化的灌溉系统。

这种系统可以根据土壤墒情的实时变化和作物的需水量，自动调节灌溉水量和灌溉时间，从而实现了准确的灌溉和节水节能。

另外，某农场使用遥感技术监测土壤湿度，并通过地理信息系统进行动态管理，可以及时发现土壤干旱或过湿等问题，采取相应的措施进行调控，保证农作物的正常生长。

这些应用案例表明，土壤墒情监测在提高农业生产效益和节约水资源方面具有巨大的潜力和价值。

综上所述，土壤墒情监测在农业生产中具有重要的意义和应用价值。

土壤墙情监测系统，知己知彼，感知农田每分钟变化土壤是农业根本，墙情是植物生长的基础，都是农业生产的基石。

因此，墙情监测作为基础农技，其推广与应用工作具有基础性、公益性。

所谓的墉情，指的是土壤适宜植物生长发育的湿度，也就是土壤的实际含水量，通常用百分比表示，计算方式为：土壤含水量=水分重/烘干土重XIo0%。

传统测量土壤墙情的方式以肉眼判断，配合手工进行，完全依靠人工现场调查，突出的缺点是测量慢、测量准确度低，一旦出现低温、干旱等重大气象灾害，预判迟缓的问题就会造成重大损失。

利用专业的设备在线观测土壤墙情，提前获知干旱或者湿涝情况，合理分配灌溉用水，也能保护农业生产。

如今，土壤墙情监测系统是推广节水农业新技术，实现科学用水、有效用水。

土壤墙情监测系统，由土壤温湿度传感器、无线通讯网络、管理云平台三部分组成，用来观测土壤中水分和含水量的专用仪器设备，可实现对土壤摘情（土壤水分、土壤温度）的长时间连续监测。

系统运行主要依据于传感器发射一定频率的电磁波，电磁波沿探针传输，到达底部后返回，检测探头输出的电压，由于土壤介电常数的变化通常取决于土壤的含水量，由输出电压和水分的关系则可计算出土壤的含水量。

水分是决定土壤介电常数的主要因素。

测量土壤的介电常数，能直接稳定地反应各种土壤的真实水分含量。

通过GPRS/4G、RS485等方式将监测数据上传至环境监测云平台，进行数据的分析，使管理者更好观察土壤墙情变化，达到田间土壤墙情统一化管理。

加强土壤墙情信息的观测对农业生产来说作用是很大的，通过信息反馈的土壤水分变化情况，判断出气象环境的异常情况。

通过分析历史数据，正确判断是因为气象灾害的情况可能出现干旱。

以抗旱抗灾为总体目标，结合当地气候模型，借助云平台，创建了集土壤墙情及时监测、信息化管理、网络查询、分析预测为一体化的信息平台，制定抗旱生产调度计划方案，缓解灾难损害。

全线追踪记录被测自然环境中的气温、环境湿度、风力、风频等自然环境统计数据，记录时间长，24小时全天候在线监控。

土壤墒情监测（技术设计与、设备）1土壤墒情监测技术设计土壤墒情监测是通过常年降雨量、温度、湿度和光照的观测记录，对监测点所在区域不同层次土壤含水量、农业生产技术配置、作物长势、灾害性天气等观测记载。

掌握‘土壤水分’动态变化规律，了解降水、灌溉及土壤水分变化与农业生产之间的关系，从而为农业生产的抗旱减灾和提高水资源生产效率提供科学依据。

1.1土壤墒情监测站的建设按照农业部土壤墒观测站建设要求，每个县建立土壤墒情监测自动观测点4个（按每个县不同海拨高度设置监测点），各监测点具体位置分在××乡××村。

1.2土壤墒情观测的方法自动监测点是以土壤水分测试仪和小型气象站进行实时自动监测。

安装土壤墒情与旱情管理系统，将土壤水分测试仪4个测量传感器分别水平埋入10cm、30cm、50cm、80cm的土层中，各传感器与多通道数据采集器连接。

1.3数据采集自动墒情监测点的数据设置为每日记录24次，每隔一小时自动记录一正文 第1页 共3页次，必须及时下载数据，防止数据丢失。

1.4土壤墒情的分析与评价采用实验归纳法，按不同作物、不同土壤质地分别建立土壤墒情等级评价指标。

据作物主要根系分布层土壤含水量对作物的满足程度划分为‘涝渍、适宜、轻旱、中旱、重旱、极旱’等7个等级。

对监测数据进行整理分析，与作物长势相结合，以‘土壤质地、土壤含水量、田间持水量、毛管断裂含水量、凋萎含水量、主要根系分布层深度和受旱作物比例’为评价因子，对土壤墒情做出科学评价，结合当实际，提出解决旱情和涝情技术措施。

1.5信息汇报每月10日和25日将土壤墒情监测数据上报省土肥站，在农作物播种期、关键生育期和气象灾害发生起，增加检测频率和报告次数；省土肥站将监测数据汇总分析后，上报全国农技中心农业节水信息网。

并且各监测县每月编写一期土壤墒情监测简报上传中国节水农业信息网。

2土壤墒情监测点所需仪器自动墒情监测点需要仪器：（1）土壤墒情与旱情管理系统，型号TZS-12J，包括6个探头、无线接收模块部分、信号节点主板、太阳能、蓄电池、发射器、防雨箱和架子；（2）土壤旱情指标评价系统（软件）；正文 第2页 共3页（3）防锈铁丝网围栏（2.5长，2米宽，2.5米高），耕地占用费（5平方米20年使用费）。

土壤墒情监测系统安全操作及保养规程土壤墒情监测系统通常用于农业、水利和环境等领域，能够对土壤的温度、湿度、电导率等进行监测和分析，为农业、水资源和环保等应用提供有价值的数据支持。

然而，由于使用环境和测量方式特殊，土壤墒情监测系统在操作过程与使用过程中，需要严格遵守安全规程以及定期保养，确保系统运行的稳定性和准确性，避免出现测量误差或者安全隐患。

因此，以下就是土壤墒情监测系统安全操作及保养规程的相关内容。

操作规程：1. 环境检测在测量和安装土壤墒情监测系统之前，务必对于测量环境进行检测。

尽量避免在有电磁干扰或者磁场的场所使用，以保证测量数据的准确性。

2. 设备安装在进行设备的安装时，应首先确定安装点的地形地貌等因素，保证其能够充分反映该地区土壤墒情状况。

安装时需要学习并遵守设备安装说明书中的操作要求，并根据实际需要进行与其他设备的连接。

3. 数据记录数据记录应在服务端上进行，通过逐个时间点的记录监测结果，反映整个监测时间段的变化趋势。

在每次备份数据时需要按要求对数据进行分类存放、备份与严格的保护，以防数据的无意损失或者泄漏。

4. 保养与维修在经过长期的使用和自然风化后，需要进行设备的保养和维修。

在进行保养和维修操作时需要学习并遵守设备保养手册中的操作说明，并根据实际需要进行维护。

5. 设备更新在新技术、新材料的不断涌现和发展的过程中，设备逐渐被更新，并提供更加精准的测量数据。

因此，在有条件的情况下，建议适时更换设备和相关配套设备，以提高服务性能的同时反映墒情状况的准确性。

维护规程：1. 设备防潮土壤墒情监测系统的传感器需要在环境很潮湿或者高温湿度的情况下进行使用，因此在使用的过程中，必须要注意设备的防潮和防水。

•防潮：设备存放的环境应干燥，洁净，并保持通风良好的环境。

•防水：土壤墒情监测系统的工作端、传感器接口、连接器和其他接口必须要保证密封良好，防止在雨天下雨时水进入系统。

2. 设备防尘使用过程中要注意保持环境的洁净，并对设备进行清洁。

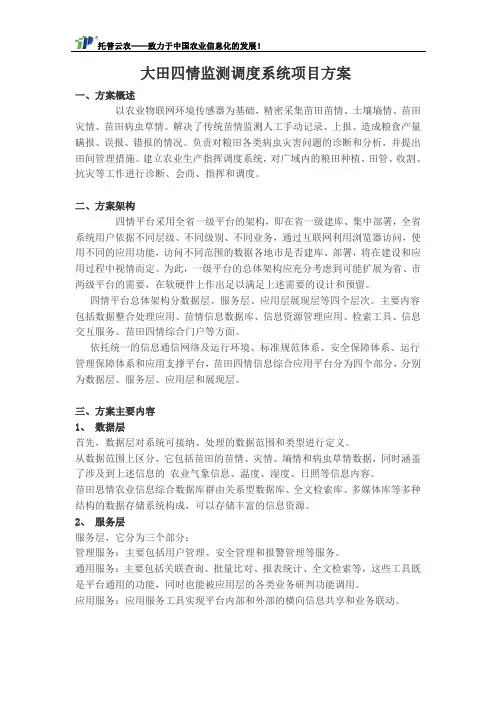

大田四情监测调度系统项目方案一、方案概述以农业物联网环境传感器为基础，精密采集苗田苗情、土壤墒情、苗田灾情、苗田病虫草情。

解决了传统苗情监测人工手动记录、上报、造成粮食产量瞒报、误报、错报的情况。

负责对粮田各类病虫灾害问题的诊断和分析，并提出田间管理措施。

建立农业生产指挥调度系统，对广域内的粮田种植、田管、收割、抗灾等工作进行诊断、会商、指挥和调度。

二、方案架构四情平台采用全省一级平台的架构，即在省一级建库、集中部署，全省系统用户依据不同层级、不同级别、不同业务，通过互联网利用浏览器访问，使用不同的应用功能，访问不同范围的数据各地市是否建库、部署，将在建设和应用过程中视情而定。

为此，一级平台的总体架构应充分考虑到可能扩展为省、市两级平台的需要，在软硬件上作出足以满足上述需要的设计和预留。

四情平台总体架构分数据层、服务层、应用层展现层等四个层次。

主要内容包括数据整合处理应用、苗情信息数据库、信息资源管理应用、检索工具、信息交互服务、苗田四情综合门户等方面。

依托统一的信息通信网络及运行环境、标准规范体系、安全保障体系、运行管理保障体系和应用支撑平台，苗田四情信息综合应用平台分为四个部分，分别为数据层、服务层、应用层和展现层。

三、方案主要内容1、数据层首先，数据层对系统可接纳、处理的数据范围和类型进行定义。

从数据范围上区分，它包括苗田的苗情、灾情、墒情和病虫草情数据，同时涵盖了涉及到上述信息的农业气象信息、温度、湿度、日照等信息内容。

苗田思情农业信息综合数据库群由关系型数据库、全文检索库、多媒体库等多种结构的数据存储系统构成，可以存储丰富的信息资源。

2、服务层服务层，它分为三个部分：管理服务：主要包括用户管理、安全管理和报警管理等服务。

通用服务：主要包括关联查询、批量比对、报表统计、全文检索等，这些工具既是平台通用的功能，同时也能被应用层的各类业务研判功能调用。

应用服务：应用服务工具实现平台内部和外部的横向信息共享和业务联动。
