rtd热电阻三线工作原理热电阻是一种常用的温度传感器,用于测量温度变化。
其中,rtd热电阻是一种基于电阻值与温度之间关系的传感器。
在电气工程和自动化领域,rtd热电阻广泛应用于温度控制、监测和调节等方面。
rtd热电阻的工作原理是基于金属导线的电阻随温度的变化而发生变化。
当电流通过金属导线时,由于电阻的存在会产生热量,而这种热量会随着电阻的变化而变化。
而rtd热电阻的电阻值与温度之间的关系是已知的,因此可以通过测量电阻值来确定温度的变化。
rtd热电阻通常由铂金等金属制成,因为铂金具有较高的电阻温度系数和较低的温度漂移。
在rtd热电阻的工作过程中,一般会采用三线接法。
三线接法能够有效地抵消导线电阻对温度测量的影响,并提高测量的精度。
三线接法的原理是在rtd热电阻的两端分别接入两条导线,而第三条导线则连接到rtd热电阻的中间点。
通过这种方式,可以消除由导线电阻引起的误差。
具体来说,当电流通过rtd热电阻时,中间点的电压会随着温度的变化而变化。
通过测量中间点的电压值,就可以确定温度的变化。
三线接法能够在一定程度上消除导线电阻的影响,提高温度测量的准确性。
在实际应用中,还可以采用四线接法或更多的线路连接方式,以进一步提高测量的精度。
总结起来,rtd热电阻三线工作原理是基于电阻随温度的变化而变化。
通过测量电阻值或电压值,可以确定温度的变化。
三线接法可以消除导线电阻对温度测量的影响,提高测量的准确性。
在实际应用中,需要根据具体情况选择合适的接线方式,并进行相应的校准和调整,以确保温度测量的精确度和可靠性。
rtd热电阻的三线工作原理在工业领域和科学研究中具有重要的应用价值。
它能够提供准确可靠的温度测量数据,为温控系统的运行和调节提供支持。
同时,在工程设计中,也可以根据rtd热电阻的特性进行合理选择和布置,以满足特定应用的要求。
rtd热电阻三线工作原理是一种基于电阻与温度之间关系的温度传感器工作原理。
通过合理的接线方式和测量方法,可以获得准确可靠的温度测量数据,为工业和科学研究提供重要支持。
三线制pt100测温原理三线制PT100测温原理介绍PT100是一种常用的电阻温度传感器,广泛应用于各种工业自动化领域。
它通过测量电阻的变化来反映被测物体的温度。
三线制PT100是一种特殊的PT100电阻温度传感器,相较于两线制PT100具有更高的精度和可靠性。
基本原理PT100是根据电阻温度关系曲线来工作的,其电阻值与温度呈线性关系。
一般来说,PT100在0℃时的电阻值为100欧姆,随着温度的变化,电阻值也相应发生变化。
三线制PT100是通过电流的方式来测量电阻值,从而反映被测物体的温度。
工作原理三线制PT100工作原理如下: 1. 首先,通过传感器输入电路提供给PT100传感器一定的电流。
2. PT100传感器根据被测物体的温度变化,产生相应的电阻变化。
3. 这个电阻变化通过测量电桥电压来得到。
4. 由于电桥电路的特殊设计,当PT100传感器的电阻值发生变化时,电桥电路的输出电压发生相应的变化。
5. 这个输出电压经过放大、滤波等处理,最终转化为可供显示或控制的电信号。
优点与应用三线制PT100相较于两线制PT100具有如下优点: - 三线制PT100可以通过电流补偿的方式消除导线电阻对温度测量结果的影响,提高测量的精度和可靠性。
- 三线制PT100传感器的测量范围更广,可以覆盖更大的温度范围。
- 三线制PT100传感器抗干扰能力较强,适用于恶劣的工业环境。
三线制PT100广泛应用于以下领域: - 工业温度控制系统 - 化工和石油工业 - 食品加工和医药工业 - 制冷和空调系统 - 实验室等科研领域总结三线制PT100利用电阻温度关系曲线来测量温度,通过测量电阻的变化来反映被测物体的温度。
它通过电流补偿消除导线电阻对测量结果的影响,具有较高的精度和可靠性。
在各种工业自动化领域广泛应用,成为温度测量的重要手段。
原理解析电阻温度关系曲线PT100的工作原理基于电阻温度关系曲线,即随着温度变化,电阻值也会发生相应的变化。
热电阻温度计的测温原理
热电阻温度计是一种常用的温度测量仪器,其测温原理基于金属电阻的温度特性。
热电阻温度计通常由一根细且长的金属电阻线构成,常见的材料有铂、镍、铜等。
金属电阻在不同温度下会产生不同的电阻值,可利用这个特性来测量温度。
热电阻温度计的工作原理是通过测量电阻的变化来确定温度。
当温度发生改变时,电阻的值也会随之变化。
热电阻温度计通常通过将电阻连接到一个标准的电路中,利用电路中的电流和电压来测量电阻值。
具体而言,热电阻温度计通常采用四线制连接方式,分别为电流线和测量线。
电流线用于提供恒定的电流,而测量线则用于测量电阻的电压。
当电流通过电阻时,会引起电阻产生热量。
电阻的温度会随着电流通过而升高,从而引起电阻值的变化。
测量线通过测量电阻两端的电压来确定电阻值,进而计算出温度。
为了提高测量的准确性,热电阻温度计通常使用标准电路进行校准。
标准电路可提供已知温度下的电阻值,通过与实际测量值的对比,可以确定温度计的准确性和精度。
总的来说,热电阻温度计的测温原理是利用金属电阻对温度的敏感性,通过测量电阻值的变化来确定温度。
利用电路的电流
和电压来实现电阻测量,并通过标准电路进行校准,提高测量的准确性和精度。
三线制热电阻传感器的故障分析摘要:热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器,因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化,对测量结果的影响不容忽视。
为了消除导线电阻的影响,热电阻测温常采用不平衡电桥式三线制接法,从而使温度误差得到了补偿。
关键词:热电阻、平衡电桥、三线制一、热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电势的物理现象。
它由两根不同导线(热电极)组成,它们的一端是互相焊接的,形成热电偶的测量端(也称工作端)。
将它插入待测温度的介质中;而热电偶的另一端(参比端或自由端)则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差,则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的,热电阻的受热部分(感温元件)是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时,则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择:500℃以上一般选择热电偶,500℃以下一般选择热电阻;页脚内容1页脚内容2根据测量精度选择:对精度要求较高选择热电阻,对精度要求不高选择热电偶;根据测量范围选择:热电偶所测量的一般指“点"温,热电阻所测量的一般指空间平均温度。
二.热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单,但由于连接导线必然存在引线电阻r ,r 大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合。
图1-1 热电阻二线制接法如图1-1 所示,假设现场的可变电阻RTD 接在电桥的一个桥臂上,另外三个桥臂上均接了电阻R ,这样在检流计中流过的电流就会随着热电阻阻值的变化而变化。
三线制热电阻工作原理解析及常见故障分析Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998三线制热电阻传感器的故障分析摘要:热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器,因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化,对测量结果的影响不容忽视。
为了消除导线电阻的影响,热电阻测温常采用不平衡电桥式三线制接法,从而使温度误差得到了补偿。
关键词:热电阻、平衡电桥、三线制一、 热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电势的物理现象。
它由两根不同导线(热电极)组成,它们的一端是互相焊接的,形成热电偶的测量端(也称工作端)。
将它插入待测温度的介质中;而热电偶的另一端 (参比端或自由端)则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差,则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的,热电阻的受热部分(感温元件)是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时,则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择:500℃以上一般选择热电偶,500℃以下一般选择热电阻;根据测量精度选择:对精度要求较高选择热电阻,对精度要求不高选择热电偶;根据测量范围选择:热电偶所测量的一般指“点"温,热电阻所测量的一般指空间平均温度。
二.热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单,但由于连接导线必然存在引线电阻r ,r 大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合。
热电阻的工作原理及采用三线制的好处热电阻的工作原理是:把温度变化转换为电阻值变化的一次元件,通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪
表上。
热电阻在实际的应用过程中热电阻的引线对测量结果会有影响。
因为工业用热电阻安装在生产现场,与控制室之间存在一定的距离,因此热电阻的引线对测量结果会有较大的影响。
目前热电阻的引线主要有三种方式
1二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合
2三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的最常用的引线电阻。
3四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。
热电阻采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。
热电阻采用三线制,将导线一根接到电桥的电源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。
三线制测量电桥四线制接法。

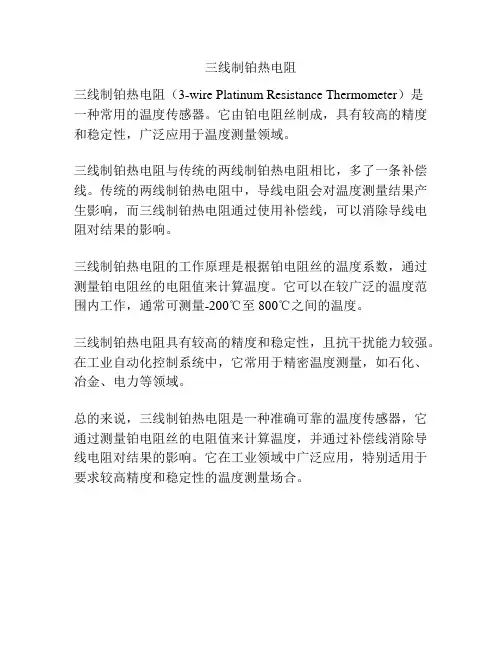

三线制铂热电阻
三线制铂热电阻(3-wire Platinum Resistance Thermometer)是
一种常用的温度传感器。
它由铂电阻丝制成,具有较高的精度和稳定性,广泛应用于温度测量领域。
三线制铂热电阻与传统的两线制铂热电阻相比,多了一条补偿线。
传统的两线制铂热电阻中,导线电阻会对温度测量结果产生影响,而三线制铂热电阻通过使用补偿线,可以消除导线电阻对结果的影响。
三线制铂热电阻的工作原理是根据铂电阻丝的温度系数,通过测量铂电阻丝的电阻值来计算温度。
它可以在较广泛的温度范围内工作,通常可测量-200℃至800℃之间的温度。
三线制铂热电阻具有较高的精度和稳定性,且抗干扰能力较强。
在工业自动化控制系统中,它常用于精密温度测量,如石化、冶金、电力等领域。
总的来说,三线制铂热电阻是一种准确可靠的温度传感器,它通过测量铂电阻丝的电阻值来计算温度,并通过补偿线消除导线电阻对结果的影响。
它在工业领域中广泛应用,特别适用于要求较高精度和稳定性的温度测量场合。
热电阻温度测量原理二三四线制热电阻温度测量原理是一种基于导体或半导体的电阻随温度变化的基本原理。
在一定的温度范围内,热电阻的电阻值可以表示为温度的函数。
通过测量电阻值的变化,可以确定温度的变化。
热电阻可以分为很多类型,如铜电阻、镍电阻、铂电阻等。
其中,铂电阻是最常用的一种热电阻,因为它具有稳定性好、精度高、线性度好等优点。
在温度测量中,通常使用三线制或四线制电路来测量热电阻的电阻值。
这种电路可以消除测量电阻时由于导线电阻和接触电阻引起的误差。
下面分别介绍二线制、三线制和四线制电路的原理。
二线制电路二线制电路是最简单的电路,它由两个导线组成,一个连接到热电阻的两端,另一个连接到测量仪表(如电压表或电流表)。
但是,由于导线电阻的存在,这种电路不能消除误差。
三线制电路三线制电路由三条导线组成,其中一条导线连接到热电阻的两端,另一条导线连接到测量仪表。
这种电路可以消除由于导线电阻引起的误差,但是仍然存在接触电阻的误差。
四线制电路四线制电路是最复杂的电路,它由四个导线组成,其中两条导线连接到热电阻的两端,另外两条导线连接到测量仪表。
这种电路可以消除由于导线电阻和接触电阻引起的误差,因为它使用了两个独立的测量线路,一个用于测量热电阻的电压降,另一个用于测量电流。
通过测量热电阻的电压降和电流,可以计算出热电阻的电阻值。
然后,将计算出的电阻值转换为温度值,就可以得到被测点的温度。
在实际应用中,通常将热电阻与测量仪表连接在一起,形成一个完整的温度测量系统。
这种系统可以通过测量电阻值的变化来确定温度的变化,并将温度值转换为电信号输出。
这种信号可以用于指示温度、控制温度、记录温度等。
需要注意的是,热电阻的阻值会随着时间的推移而发生变化。
为了确保测量的准确性,需要对热电阻进行定期校准。
此外,为了减小误差,在安装热电阻时需要选择合适的位置和方式,以减小环境对测量的影响。
总之,热电阻温度测量原理是基于导体或半导体的电阻随温度变化的基本原理。

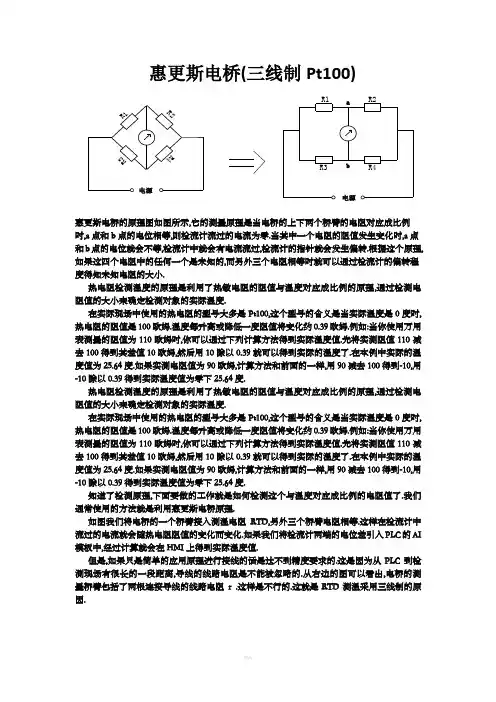

惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C 线电阻值.PLC 现场r r RRRRTD RRRR TDrr电源PLC现场rrRRRRTDRRRR TDrrrABC•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。
惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C线电阻值.PLC 现场•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。

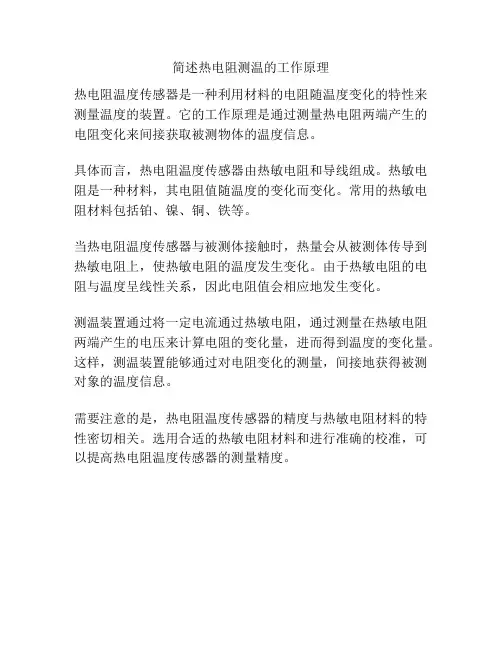

简述热电阻测温的工作原理
热电阻温度传感器是一种利用材料的电阻随温度变化的特性来测量温度的装置。
它的工作原理是通过测量热电阻两端产生的电阻变化来间接获取被测物体的温度信息。
具体而言,热电阻温度传感器由热敏电阻和导线组成。
热敏电阻是一种材料,其电阻值随温度的变化而变化。
常用的热敏电阻材料包括铂、镍、铜、铁等。
当热电阻温度传感器与被测体接触时,热量会从被测体传导到热敏电阻上,使热敏电阻的温度发生变化。
由于热敏电阻的电阻与温度呈线性关系,因此电阻值会相应地发生变化。
测温装置通过将一定电流通过热敏电阻,通过测量在热敏电阻两端产生的电压来计算电阻的变化量,进而得到温度的变化量。
这样,测温装置能够通过对电阻变化的测量,间接地获得被测对象的温度信息。
需要注意的是,热电阻温度传感器的精度与热敏电阻材料的特性密切相关。
选用合适的热敏电阻材料和进行准确的校准,可以提高热电阻温度传感器的测量精度。
热电阻三线制接法原理热电阻三线制接法是一种常见的电气测量方法,常用于测量环境温度、流体温度、预热炉和热处理炉温度等应用领域。
与两线制接法相比,热电阻三线制接法具有更高的精度,通常用于需要高精度测量的工业场合。
本文将详细介绍热电阻三线制接法的原理、应用及其优缺点等方面。
一、热电阻原理热电阻是一种传感器,它通过测量电阻的变化来检测温度的变化。
热电阻的工作原理基于电阻和温度之间的线性关系。
当温度变化时,热电阻的阻值也发生相应的变化。
可以根据热电阻的阻值变化来确定环境温度、流体温度及热处理炉温度等。
热电阻三线制接法是一种将电阻降低到最小的电路接法。
它的原理是利用三条电缆去描绘热电阻在电路中的自身电阻和环境测量点的电阻。
一般情况下,热电阻的自身电阻造成的误差相比环境温度的影响更小。
为了降低热电阻自身电阻对测量结果的影响,需要采用三线制接法。
1. 首先应该准确地测量热电阻的自身电阻。
这个步骤可以通过使用恒流源和电压计来完成。
2. 在电路中连接三条线,其中两条线用于检测电压,第三条线用于提供电流。
检测电压和电流源都应该与热电阻分别连接。
3. 通过连接电路的电压和电流源,将电流传入热电阻。
能够流过热电阻的电流应该尽量大,以提高电路的灵敏度。
4. 通过测量电路的电压,可以计算出热电阻的电阻值,从而得出环境温度。
热电阻三线制接法广泛应用于需要高精度温度测量的场合,包括:1. 工业自动控制系统:热电阻三线制接法可以实现各种自动控制系统中的高精度温度测量,如预热炉、热处理炉和冷却水系统等。
2. 实验室温度测量:热电阻三线制接法可以应用于各种研究实验室中的温度测量,如化学实验室、物理实验室和生物实验室等。
3. 医疗设备:热电阻三线制接法可以应用于医疗设备中的温度测量,如医用冰箱、保温箱和热泵等。
1. 精度:热电阻三线制接法可以提高精度,减小热电阻自身电阻对测量结果的影响。
热电阻三线制接法也存在一些缺点:1. 设计难度:热电阻三线制接法需要快速和准确的测量热电阻的电阻值和环境温度值,需要专业技能和专门的仪器设备。
pt100热电阻三根线原理以pt100热电阻三根线原理为标题的文章一、引言热电阻是一种常用的温度传感器,其中较为常见的一种是pt100热电阻。
在温度测量中,pt100热电阻具有较高的精度和稳定性,因此被广泛应用于工业控制、科学研究等领域。
本文将围绕pt100热电阻的三根线原理展开讨论。
二、pt100热电阻的基本原理pt100热电阻是一种基于材料电阻随温度变化的原理来进行温度测量的传感器。
pt100热电阻的电阻值随着温度的变化而变化,呈线性关系。
通常情况下,它的电阻值在0℃时为100Ω,随着温度的升高,电阻值也相应增加。
三、三根线原理的介绍pt100热电阻的三根线原理是指在测量中使用三根导线来连接热电阻和测量仪表。
相对于两根导线原理,三根线原理能够减小导线电阻对测量结果的影响,提高测量的精度。
四、三根线原理的工作原理三根线原理通过在测量电路中引入第三根导线,将电流输入端和电流输出端分开,从而消除了导线电阻对测量结果的影响。
具体的工作原理如下:1. 电流输入端:电流从测量仪表的电流输入端通过第一根导线进入pt100热电阻,产生一个电压信号。
2. 第一根导线:第一根导线将电流输入端的电流引入pt100热电阻,由于导线电阻的存在,会在导线上产生一个电压降。
3. 第二根导线:第二根导线将pt100热电阻的电压信号输出到测量仪表的电流输出端。
4. 电流输出端:测量仪表的电流输出端接收到pt100热电阻的电压信号,并将其转换为相应的温度值。
通过以上的工作原理,三根线原理能够消除导线电阻对测量结果的影响,提高了测量的准确性和稳定性。
五、三根线原理的优势和应用相对于两根线原理,三根线原理具有以下优势:1. 提高测量精度:通过消除导线电阻的影响,三根线原理能够提高测量的精度,使测量结果更加准确。
2. 减小误差:由于导线电阻的存在,两根线原理在长距离传输时容易产生误差,而三根线原理能够减小这种误差。
3. 提高稳定性:三根线原理能够减小温度变化对测量结果的影响,提高测量的稳定性。
三线温度探针的工作原理
三线温度探针的工作原理
三线温度探针是一种常用的温度测量传感器,可以实现对介质温度的测量,其工作原理主要如下:
1. 三线结构
三线温度探针包含一根工作电阻线、一根补偿线和一根外套管。
工作线感受温度,补偿线不受温度影响,外套管用于保护。
2. 电阻随温度变化
工作线选用的材料(如铂、铜、镍等)电阻会随着温度变化。
放入不同温度介质中,其电阻值也会发生变化。
3. 电桥平衡测量
将工作线接入电桥电路的一个电阻臂中,补偿线接入另一固定电阻臂中。
当电桥平衡时,可以推算出工作线电阻值,由此计算出对应温度。
4. 传感器校准
需要事先对温度探针进行校准,建立工作线电阻值与温度的精确对应关系,作为转换依据。
5. 电源供电
三线探针需要稳定的直流低电压电源进行供电,同时电路连接要牢固可靠,防止接触不良影响测量。
6. 信号放大
由于电桥输出信号微弱,需要放大电路对信号进行放大处理,然后再通过显示或记录仪表显示和采集。
7. 防水和机械保护
外套管起到电气绝缘和一定机械防护作用,使探针能够放入水等不同介质中进行温度测量。
8. 温度范围与精度
不同材质探针适用温度范围不同,精度也有所区别。
需要选用适合工况的探针,才
能达到需要的测温效果。
热电阻三线制
热电阻三线制是一种热量检测器,由三根导线构成。
由热电阻、温度
传感器组成,其中热电阻作为温度传感器,而温度传感器作为输入设备。
其结构简单,性能稳定。
1、热电阻两根导线:一根用来测量环境温度,另一根用来测量热电
阻本身的温度,来表示温度差。
2、热电阻本身一根导线:该导线为电源线,用于给热电阻提供电源。
热电阻三线制的工作原理是,热电阻本身的导线电流通过释放出的热量,利用热电阻的热敏特性,让热电阻的电流发生变化,从而检测出环境
温度。
当环境温度升高时,热电阻本身的温度也会升高,从而增加热电阻
的电阻值,进而影响热电阻的电流,从而测量出环境的温度变化。
热电阻传感器是一种电阻值随环境温度变化而改变的温度传感器,其中用金属铂做成的热电阻因具有稳定性好、精度高、测温范围大等优点,而被广泛应用。
测量温度的热电阻测温仪主要由热电阻传感器、测量显示仪表及连接导线组成。
由于热电阻传感器自身的温度灵敏度较低,连接导线所具有的线路电阻对测量结果影响不容忽视,为了消除导线电阻的影响,热电阻测温仪广泛采用平衡电桥式三线制接法,这种方法使温度误差得到一定的补偿,但线路电阻的影响依然存在。
提出基于恒压分压式三线制导线电阻补偿方法,电路简单,实现方便,可完全消除导线电阻的影响。
相比于文献所提出的使用较多的硬件电路进行导线电阻补偿方法,该方法具有更加简洁的导线电阻补偿电路。
1 常用热电阻测量方法分析对于Pt100铂热电阻,国际温标BS-90中给出其阻值随温度变化关系如式(1)所示。
式中,Rt为热电阻在温度为t℃时的阻值,R0为热电阻在温度为0℃时的阻值,R0=100 Ω,A=3.968 47×10-3℃-1,B=-5.847x10-7℃-2,C=-4.22x10-12℃-3是与传感器自身相关的系数。
由式(1)可知,Pt100热电阻的灵敏度约为0.38 Ω/℃,为减小连接导线的线路电阻对测量结果的影响,一般常用三线制电桥法进行测量。
VR=1 V其电路原理如图1所示。
Rt为测温电阻,r为连接导线电阻,R1、R2、R3为固定桥臂,R1=R2=1 000 Ω,R3=100 Ω,VR为基准参考电压,G为测量仪表。
在该电路中,3根导线分别连接传感器桥臂、电阻桥臂和输出端。
采用这个方法可以很容易地测出待测电阻Rt。
但是,在实际使用时,温度传感器和测温电路之间往往有一定距离,连接导线的电阻率约为0.1~0.5 Ω/m,连接导线电阻r 所引起的测量误差不能忽视。
如图1所示的电桥,在不考虑线路电阻r时,电桥的输出为:,考虑线路电阻时,电桥输出Vc=VR(Rt+r)/(R1+Rt+r)-VR(R3+r)/(R2+R3+r),假设电桥在Rt=Rx时电桥平衡,即R2Rx=R1R3,且满足桥臂电阻R1=R2=R3=Rx=R,当Rt发生△R变化时,即Rt=R+△R,可计算出此时电桥因线路电阻r的存在造成的误差为:可以看出导线电阻r影响Rt的测量结果,并且无法通过调零电路完全消除。
