rtd热电阻三线工作原理热电阻是一种常用的温度传感器，用于测量温度变化。
其中，rtd热电阻是一种基于电阻值与温度之间关系的传感器。
在电气工程和自动化领域，rtd热电阻广泛应用于温度控制、监测和调节等方面。
rtd热电阻的工作原理是基于金属导线的电阻随温度的变化而发生变化。
当电流通过金属导线时，由于电阻的存在会产生热量，而这种热量会随着电阻的变化而变化。
而rtd热电阻的电阻值与温度之间的关系是已知的，因此可以通过测量电阻值来确定温度的变化。
rtd热电阻通常由铂金等金属制成，因为铂金具有较高的电阻温度系数和较低的温度漂移。
在rtd热电阻的工作过程中，一般会采用三线接法。
三线接法能够有效地抵消导线电阻对温度测量的影响，并提高测量的精度。
三线接法的原理是在rtd热电阻的两端分别接入两条导线，而第三条导线则连接到rtd热电阻的中间点。
通过这种方式，可以消除由导线电阻引起的误差。
具体来说，当电流通过rtd热电阻时，中间点的电压会随着温度的变化而变化。
通过测量中间点的电压值，就可以确定温度的变化。
三线接法能够在一定程度上消除导线电阻的影响，提高温度测量的准确性。
在实际应用中，还可以采用四线接法或更多的线路连接方式，以进一步提高测量的精度。
总结起来，rtd热电阻三线工作原理是基于电阻随温度的变化而变化。
通过测量电阻值或电压值，可以确定温度的变化。
三线接法可以消除导线电阻对温度测量的影响，提高测量的准确性。
在实际应用中，需要根据具体情况选择合适的接线方式，并进行相应的校准和调整，以确保温度测量的精确度和可靠性。
rtd热电阻的三线工作原理在工业领域和科学研究中具有重要的应用价值。
它能够提供准确可靠的温度测量数据，为温控系统的运行和调节提供支持。
同时，在工程设计中，也可以根据rtd热电阻的特性进行合理选择和布置，以满足特定应用的要求。
rtd热电阻三线工作原理是一种基于电阻与温度之间关系的温度传感器工作原理。
通过合理的接线方式和测量方法，可以获得准确可靠的温度测量数据，为工业和科学研究提供重要支持。

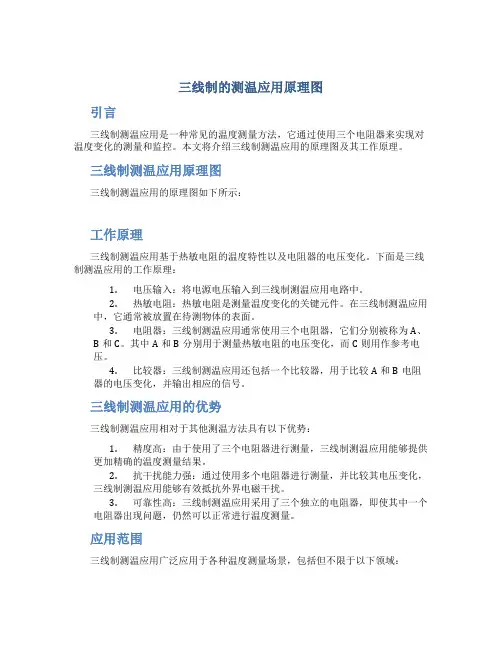

三线制的测温应用原理图引言三线制测温应用是一种常见的温度测量方法，它通过使用三个电阻器来实现对温度变化的测量和监控。
本文将介绍三线制测温应用的原理图及其工作原理。
三线制测温应用原理图三线制测温应用的原理图如下所示：工作原理三线制测温应用基于热敏电阻的温度特性以及电阻器的电压变化。
下面是三线制测温应用的工作原理：1.电压输入：将电源电压输入到三线制测温应用电路中。
2.热敏电阻：热敏电阻是测量温度变化的关键元件。
在三线制测温应用中，它通常被放置在待测物体的表面。
3.电阻器：三线制测温应用通常使用三个电阻器，它们分别被称为A、B和C。
其中A和B分别用于测量热敏电阻的电压变化，而C则用作参考电压。
4.比较器：三线制测温应用还包括一个比较器，用于比较A和B电阻器的电压变化，并输出相应的信号。
三线制测温应用的优势三线制测温应用相对于其他测温方法具有以下优势：1.精度高：由于使用了三个电阻器进行测量，三线制测温应用能够提供更加精确的温度测量结果。
2.抗干扰能力强：通过使用多个电阻器进行测量，并比较其电压变化，三线制测温应用能够有效抵抗外界电磁干扰。
3.可靠性高：三线制测温应用采用了三个独立的电阻器，即使其中一个电阻器出现问题，仍然可以正常进行温度测量。
应用范围三线制测温应用广泛应用于各种温度测量场景，包括但不限于以下领域：1.工业领域：三线制测温应用可用于监控设备温度、机械温度以及流体温度等，保证设备和工艺的正常运行。
2.医疗领域：三线制测温应用可用于医疗设备和仪器的温度测量，帮助医生和护士监控患者的体温变化。
3.环境监测：三线制测温应用可用于监测环境温度，包括室内温度、室外温度以及水体温度等。
4.农业领域：三线制测温应用可用于农业设施和农作物的温度监测，帮助农民了解环境对作物生长的影响。
总结三线制测温应用是一种常用的温度测量方法，它通过使用三个电阻器来实现对温度变化的测量和监控。
本文介绍了三线制测温应用的原理图和工作原理，并探讨了其在各个领域的应用范围。
热电阻三线制
热电阻三线制是一种热量检测器，由三根导线构成。
由热电阻、温度
传感器组成，其中热电阻作为温度传感器，而温度传感器作为输入设备。
其结构简单，性能稳定。
1、热电阻两根导线：一根用来测量环境温度，另一根用来测量热电
阻本身的温度，来表示温度差。
2、热电阻本身一根导线：该导线为电源线，用于给热电阻提供电源。
热电阻三线制的工作原理是，热电阻本身的导线电流通过释放出的热量，利用热电阻的热敏特性，让热电阻的电流发生变化，从而检测出环境
温度。
当环境温度升高时，热电阻本身的温度也会升高，从而增加热电阻
的电阻值，进而影响热电阻的电流，从而测量出环境的温度变化。
热电阻测温三线制接线原理图解
————————————————————————————————作者：————————————————————————————————日期：

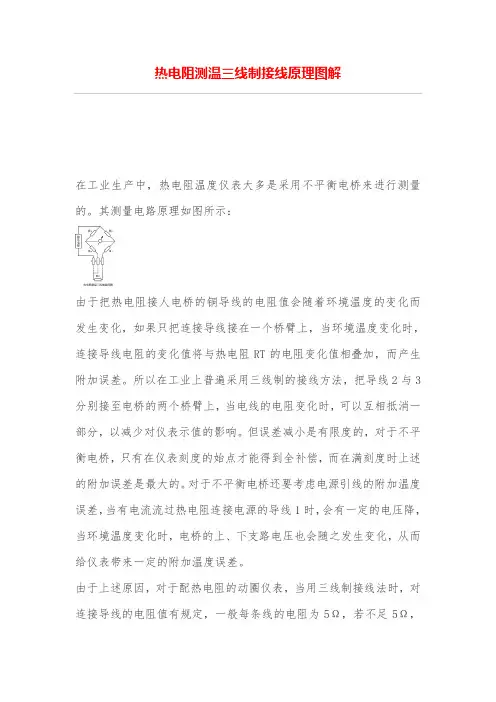

热电阻测温三线制接线原理图解
在工业生产中，热电阻温度仪表大多是采用不平衡电桥来进行测量的。
其测量电路原理如图所示：
由于把热电阻接人电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。
所以在工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时，可以互相抵消一部分，以减少对仪表示值的影响。
但误差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。
对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。
由于上述原因，对于配热电阻的动圈仪表，当用三线制接线法时，对连接导线的电阻值有规定，一般每条线的电阻为5Ω，若不足5Ω，
则须用锰铜电阻补足，以保证仪表的最大附加误差不超过0.5%。
对于使用集成运算放大器的显示控制仪，其输入阻抗很高，外接导线电阻的变化比仪表的输入阻抗小得多，故可以忽略导线电阻阻值的变化而不会影响测量精度。
因此对连接导线的电阻值就没有要求了，这样可免去调整外线电阻的工作。
三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。
为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。
关键词：热电阻、平衡电桥、三线制一、热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。
它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。
将它插入待测温度的介质中；而热电偶的另一端（参比端或自由端）则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；页脚内容1页脚内容2根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。
二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。
图1-1 热电阻二线制接法如图1-1 所示，假设现场的可变电阻RTD 接在电桥的一个桥臂上，另外三个桥臂上均接了电阻R ，这样在检流计中流过的电流就会随着热电阻阻值的变化而变化。
三线制铂热电阻
三线制铂热电阻（3-wire Platinum Resistance Thermometer）是
一种常用的温度传感器。
它由铂电阻丝制成，具有较高的精度和稳定性，广泛应用于温度测量领域。
三线制铂热电阻与传统的两线制铂热电阻相比，多了一条补偿线。
传统的两线制铂热电阻中，导线电阻会对温度测量结果产生影响，而三线制铂热电阻通过使用补偿线，可以消除导线电阻对结果的影响。
三线制铂热电阻的工作原理是根据铂电阻丝的温度系数，通过测量铂电阻丝的电阻值来计算温度。
它可以在较广泛的温度范围内工作，通常可测量-200℃至800℃之间的温度。
三线制铂热电阻具有较高的精度和稳定性，且抗干扰能力较强。
在工业自动化控制系统中，它常用于精密温度测量，如石化、冶金、电力等领域。
总的来说，三线制铂热电阻是一种准确可靠的温度传感器，它通过测量铂电阻丝的电阻值来计算温度，并通过补偿线消除导线电阻对结果的影响。
它在工业领域中广泛应用，特别适用于要求较高精度和稳定性的温度测量场合。
热电阻测温三线制接线原理图解
在工业生产中，热电阻温度仪表大多是采用不平衡电桥来进行测量的。
其测量电路原理如图所示：
由于把热电阻接人电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。
所以在工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时，可以互相抵消一部分，以减少对仪表示值的影响。
但误差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。
对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。
由于上述原因，对于配热电阻的动圈仪表，当用三线制接线法时，对连接导线的电阻值有规定，一般每条线的电阻为5Ω，若不足5Ω，
则须用锰铜电阻补足，以保证仪表的最大附加误差不超过0.5%。
对于使用集成运算放大器的显示控制仪，其输入阻抗很高，外接导线电阻的变化比仪表的输入阻抗小得多，故可以忽略导线电阻阻值的变化而不会影响测量精度。
因此对连接导线的电阻值就没有要求了，这样可免去调整外线电阻的工作。
热电阻温度测量原理二三四线制热电阻温度测量原理是一种基于导体或半导体的电阻随温度变化的基本原理。
在一定的温度范围内，热电阻的电阻值可以表示为温度的函数。
通过测量电阻值的变化，可以确定温度的变化。
热电阻可以分为很多类型，如铜电阻、镍电阻、铂电阻等。
其中，铂电阻是最常用的一种热电阻，因为它具有稳定性好、精度高、线性度好等优点。
在温度测量中，通常使用三线制或四线制电路来测量热电阻的电阻值。
这种电路可以消除测量电阻时由于导线电阻和接触电阻引起的误差。
下面分别介绍二线制、三线制和四线制电路的原理。
二线制电路二线制电路是最简单的电路，它由两个导线组成，一个连接到热电阻的两端，另一个连接到测量仪表（如电压表或电流表）。
但是，由于导线电阻的存在，这种电路不能消除误差。
三线制电路三线制电路由三条导线组成，其中一条导线连接到热电阻的两端，另一条导线连接到测量仪表。
这种电路可以消除由于导线电阻引起的误差，但是仍然存在接触电阻的误差。
四线制电路四线制电路是最复杂的电路，它由四个导线组成，其中两条导线连接到热电阻的两端，另外两条导线连接到测量仪表。
这种电路可以消除由于导线电阻和接触电阻引起的误差，因为它使用了两个独立的测量线路，一个用于测量热电阻的电压降，另一个用于测量电流。
通过测量热电阻的电压降和电流，可以计算出热电阻的电阻值。
然后，将计算出的电阻值转换为温度值，就可以得到被测点的温度。
在实际应用中，通常将热电阻与测量仪表连接在一起，形成一个完整的温度测量系统。
这种系统可以通过测量电阻值的变化来确定温度的变化，并将温度值转换为电信号输出。
这种信号可以用于指示温度、控制温度、记录温度等。
需要注意的是，热电阻的阻值会随着时间的推移而发生变化。
为了确保测量的准确性，需要对热电阻进行定期校准。
此外，为了减小误差，在安装热电阻时需要选择合适的位置和方式，以减小环境对测量的影响。
总之，热电阻温度测量原理是基于导体或半导体的电阻随温度变化的基本原理。
惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C 线电阻值.PLC 现场r r RRRRTD RRRR TDrr电源PLC现场rrRRRRTDRRRR TDrrrABC•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。
惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C线电阻值.PLC 现场•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。
三线制热电阻测温系统——实验装置改进Wangyuan摘要：在进行测定PT100铂电阻的过程中，发现在实验操作、仪器均无误的情况下，其测得的数值均呈一定规律地偏离了标准数值大小。
原来是是在实验过程中存在多方面的系统误差，我们希望通过减小系统误差从而使实验测得的数据与标准值数值大小相符合。
关键词：PT100铂电阻系统误差三线制自热误差传热和辐射误差1.pt100铂热电阻设计原理PT100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增长。
如下图：2.pt100铂电阻温度特性及测温原理的实验过程分析在研究PT100铂电阻的温度特性以及其测温原理的过程中（本过程是通过先升温后降温进行测试的），通过多次测定PT100铂电阻大小着温度的变化而变化的数值，并通过取平均值的方法，得到一系列数据，再通过查阅铂电阻PT100分度表，并将表格内的数据与先前实验所测得的数据进行比对，不难发现，上述通过多次测量并取平均值的数据分别与铂电阻PT100分度表所显示的数据有微小的出入。
通过建立数据对比图，通过以上两幅折线图可得知，在PT100电阻阻值测定的过程中，当温度在60℃之前，所测定的数值比标准值要高；当温度在在60℃之后，其测定的数值比标准值低，而两条曲线的增长趋势亦有所不同，标准值的回归直线斜率显然要比测定值的回归直线斜率要略高。
如下图：3. 对系统误差分析对于一般的热电阻测温系统，其来自装置的误差有以下：1) 显示仪表的误差 Δ1。
2) 非线性误差Δ1 ——3) 热电阻分度误差Δ3——铂热电阻与分度表偏离的误差。
4) 自热误差 Δ4——由于测量过程中电流流经热电阻时产生温升而引起的附加误差。
5) 线路电阻变化带来的误差（引线电阻）Δ5——采用三线制。
三线制热电阻接线原理
三线制热电阻接线原理
热电阻是一种测量温度的传感器，它的工作原理是利用材料的电阻随温度的变化而变化。
三线制热电阻是一种常用的热电阻，它的接线方式比较特殊，需要注意一些细节。
三线制热电阻的接线方式是将热电阻的两端接在一个电路中，同时在热电阻的中间接入一条导线，这条导线称为补偿导线。
补偿导线的作用是补偿电路中的电阻，使得电路中的电流只流过热电阻，从而减小电路中的误差。
三线制热电阻的接线方式可以有效地减小电路中的误差，但是在实际应用中还需要注意一些细节。
首先，热电阻的两端应该紧密地接触被测物体，以保证测量的准确性。
其次，补偿导线的长度应该与热电阻的长度相等，以保证补偿导线的电阻与热电阻的电阻相等，从而达到补偿的效果。
最后，补偿导线的材料应该与热电阻的材料相同，以保证补偿导线的电阻随温度的变化与热电阻的电阻随温度的变化相同。
总之，三线制热电阻的接线方式可以有效地减小电路中的误差，但是
在实际应用中需要注意一些细节。
只有在正确使用的情况下，才能够得到准确的测量结果。
热电阻三线热电阻三线技术是一种用于测量电阻的技术。
它能够测量电阻的变化，从而反映出温度的变化，因此在温度测量方面被广泛应用。
本文将为您详细介绍热电阻三线技术的原理、特点、应用和使用注意事项。
一、热电阻三线技术的原理热电阻三线技术原理基于热电效应。
热电效应是指在一个导体中，当任何两个不同的材料的接触点形成一个温度梯度时，导体中将会产生一种电压差。
这种电压差称为热电势。
热电势是与材料的特性有关的，不同的材料形成的热电势也不同。
当温度变化时，电阻值也会发生变化。
例如，当温度升高时，热电阻的电阻值会增加，反之亦然。
根据温度与电阻之间的对应关系，测量电阻的变化就可以反映出温度的变化。
二、热电阻三线技术的特点1.高精度：三线式温度计利用了第三根导线对电流进行修正，减少了电线损耗，提高了测量精度。
2.准确性高：由于它们使用更高精度的电线和插头连接，因此三线热电阻传感器可以测量更精确和准确的温度。
3.提高了系统响应时间：三线式测温法使用更精确，响应更迅速的传感器。
最终结果是更快的仪表响应时间，并且可以让您更迅速地响应故障或问题。
三、热电阻三线技术的应用热电阻三线技术广泛应用于许多行业，如食品加工、石油化工、医疗、航空航天、铁路运输和汽车制造等领域。
这种技术在温度测量方面的应用非常广泛。
通过热电阻三线技术可以来检测以下情况：1.食品加工：在食品加工领域中主要用来测量食品加工过程中的温度。
2.石油化工：在石油化工领域，三线式热电阻传感器通常用于监测高温的化学反应器和管道。
3.医疗：医院中的许多医疗设备，如体温计、血压计等都是基于热电阻三线技术制造的。
4.航天、铁路运输和汽车制造：这些行业需要测量高温部件的温度，以确保它们的稳定性和安全性，热电阻三线技术的应用十分广泛。
四、热电阻三线技术的使用注意事项1.测量电阻值需要使用非常精准的测量设备，以避免误差。
2.为了防止故障和损坏，应注意防护电线、保护现场和掌握测量方法。
热电阻三线制接法原理热电阻三线制接法是一种常见的电气测量方法，常用于测量环境温度、流体温度、预热炉和热处理炉温度等应用领域。
与两线制接法相比，热电阻三线制接法具有更高的精度，通常用于需要高精度测量的工业场合。
本文将详细介绍热电阻三线制接法的原理、应用及其优缺点等方面。
一、热电阻原理热电阻是一种传感器，它通过测量电阻的变化来检测温度的变化。
热电阻的工作原理基于电阻和温度之间的线性关系。
当温度变化时，热电阻的阻值也发生相应的变化。
可以根据热电阻的阻值变化来确定环境温度、流体温度及热处理炉温度等。
热电阻三线制接法是一种将电阻降低到最小的电路接法。
它的原理是利用三条电缆去描绘热电阻在电路中的自身电阻和环境测量点的电阻。
一般情况下，热电阻的自身电阻造成的误差相比环境温度的影响更小。
为了降低热电阻自身电阻对测量结果的影响，需要采用三线制接法。
1. 首先应该准确地测量热电阻的自身电阻。
这个步骤可以通过使用恒流源和电压计来完成。
2. 在电路中连接三条线，其中两条线用于检测电压，第三条线用于提供电流。
检测电压和电流源都应该与热电阻分别连接。
3. 通过连接电路的电压和电流源，将电流传入热电阻。
能够流过热电阻的电流应该尽量大，以提高电路的灵敏度。
4. 通过测量电路的电压，可以计算出热电阻的电阻值，从而得出环境温度。
热电阻三线制接法广泛应用于需要高精度温度测量的场合，包括：1. 工业自动控制系统：热电阻三线制接法可以实现各种自动控制系统中的高精度温度测量，如预热炉、热处理炉和冷却水系统等。
2. 实验室温度测量：热电阻三线制接法可以应用于各种研究实验室中的温度测量，如化学实验室、物理实验室和生物实验室等。
3. 医疗设备：热电阻三线制接法可以应用于医疗设备中的温度测量，如医用冰箱、保温箱和热泵等。
1. 精度：热电阻三线制接法可以提高精度，减小热电阻自身电阻对测量结果的影响。
热电阻三线制接法也存在一些缺点：1. 设计难度：热电阻三线制接法需要快速和准确的测量热电阻的电阻值和环境温度值，需要专业技能和专门的仪器设备。
热电阻测温三线制接线原理图解
在工业生产中，热电阻温度仪表大多是采用不平衡电桥来进行测量的。
其测量电路原理如图所示：
由于把热电阻接人电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。
所以在工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时，可以互相抵消一部分，以减少对仪表示值的影响。
但误差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。
对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。
由于上述原因，对于配热电阻的动圈仪表，当用三线制接线法时，对连接导线的电阻值有规定，一般每条线的电阻为5Ω，若不足5Ω，
则须用锰铜电阻补足，以保证仪表的最大附加误差不超过0.5%。
对于使用集成运算放大器的显示控制仪，其输入阻抗很高，外接导线电阻的变化比仪表的输入阻抗小得多，故可以忽略导线电阻阻值的变化而不会影响测量精度。
因此对连接导线的电阻值就没有要求了，这样可免去调整外线电阻的工作。
