LTE中级培训（华为）笔记-Lesson1-华为eNB产品介绍-班级内部使⽤-v1.0Lesson1主题：华为eNB产品介绍时间：2016.07.25-26主讲：王智慧（133********）教材：《TD-LTE产品及操作维护》（华为、纸质）要点：⼀、基本概念华为版本号解读。
例：V100R011C10（即eRAN 11.1版本），其中：（1）V100：平台号；（2）R011：版本号；（3）C10：冷补丁号；⼆、华为LTE BBU、RRU简介1、BTS3900（室内）、BTS3900A（室外），机柜式；2、DBS9000/3910，分布式，当前主流设备；3、⼩微站：（1）Book RRU；（2）Blade RRU/BBU，“⼑⽚式”，挂墙部署；（3）EasyMacro（AAU3240），BBU+RRU+天线，筒形。
三、DBS39001、基本组成模块：基带、射频、天馈2、基带（BBU）：（1）主要型号：BBU3900/3910/3910A（2）基本板件：主控板、基带板、电源板、风扇板。
3、射频（RRU）：（1）主要类型：RFU、RRU、AAU；4、接⼝：BBU-RRU间使⽤CPRI接⼝。
5、容量（20M）：（1）2T2R：72 cells（2）8T8R：36 cells四、华为BBU：1、逻辑⼦系统构成：（1）控制⼦系统：操作维护、信令处理；（2）基带⼦系统；（3）传输⼦系统：传输协议处理、FE/GE（百兆/千兆）接⼝；（4）时钟、风扇、电源。
2、协议层结构（控制⾯）：3、协议层结构（⽤户⾯）：4、华为BBU 典型板件（LTE ）（1）主控（传输）板：a) 功能：主控、传输、时钟；b) 型号：UMPTb3、UMPTb4（2）基带板a) 功能：基带信号处理；b) 型号：UBBPd8、UBBPd9c) 特性：6个CPRI ⼝，单板可带6个RRU ，⼀个BBU 框内可集成多块UBBP 板。
（3）电源板：UPEU（4）风扇模块：FANd（5）其它板卡（可选）：a) USCU ：时钟板，即通⽤星卡单元，和不带星卡的早期UMPT 板件配合使⽤，如：TDS/TDL 共站，需拆除TDS 设备导致⽆GPS 同步设备。
1、网络结构：2、SAE网络：System Architecture Evolution，核心网网络结构。
3、SAE GW包括Serving GW 和PDN GW，Serving GW与eNodeB直接相连。
ServingGW相当于2G/TD网络的SGSN，PDN-GW相当于2G/TD网络的GGSN。
4、EPC标准架构：Evolved Packet Core，仅指核心网。
EPC网络仅有分组域，取消电路域；支持2G/TD/LTE/Wlan多接入。
5、2G/TD核心网分组域和电路域共存。
6、EPS：Evolved Packet System，包括无线接入网与核心网。
7、MME：接入控制、移动性管理。
8、MMEGI：MME Group Identity，相当于LAC，与2G/TD网络的LAC互相映射。
各省取值不同。
9、TAI：LTE Tracking Identity，相当于RAI。
10、EUTRAN：Evolved Universal Terrestrial Radio Access Network，仅指无线侧。
11、基于目前的网络接口设计，LTE多模终端从2G/TD网络接入时如果锚定到GnGGSN，则无法平滑移动到LTE网络。
解决方法：SGSN需要能够识别LTE用户，并将LTE多模终端路由到PDN-GW。
同时，SGSN需要升级支持LTE的N记录查询方式，使得SGSN能够通过EPC DNS解析得到P-GW地址。
对2G/TD终端，SGSN仍然使用GPRS DNS解析GGSN地址（A记录查询方式）。
12、DRA：Diameter Routing Agent，路由代理。
LTE信令网，采用大区组网方式，目前全国分北京、广州两个大区，各有两套DRA设备，互为备份信令分担。
13、I-DRA实现国际漫游信令转接。
14、HSS：用户数据管理，管理LTE用户数据，类似于HLR，但在接口协议、签约数据、信令流程、鉴权加密等方面存在很大差别。

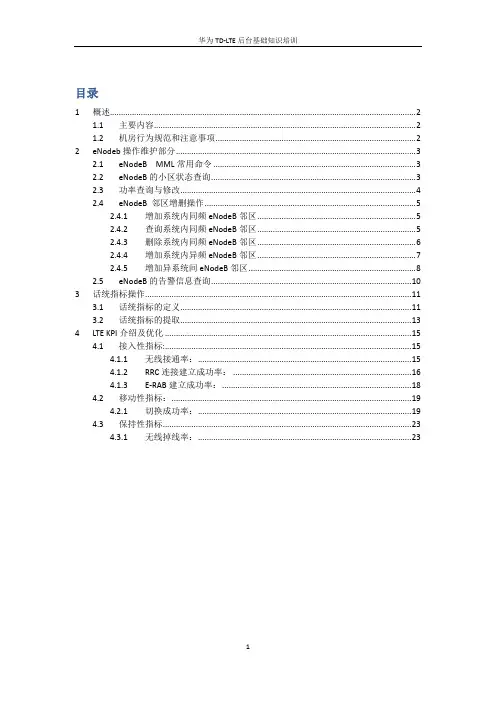

目录1概述 (2)1.1主要内容 (2)1.2机房行为规范和注意事项 (2)2eNodeb操作维护部分 (3)2.1eNodeB MML常用命令 (3)2.2eNodeB的小区状态查询 (3)2.3功率查询与修改 (4)2.4eNodeB 邻区增删操作 (5)2.4.1增加系统内同频eNodeB邻区 (5)2.4.2查询系统内同频eNodeB邻区 (5)2.4.3删除系统内同频eNodeB邻区 (6)2.4.4增加系统内异频eNodeB邻区 (7)2.4.5增加异系统间eNodeB邻区 (8)2.5eNodeB的告警信息查询 (10)3话统指标操作 (11)3.1话统指标的定义 (11)3.2话统指标的提取 (13)4LTE KPI介绍及优化 (15)4.1接入性指标: (15)4.1.1无线接通率： (15)4.1.2RRC连接建立成功率： (16)4.1.3E-RAB建立成功率： (18)4.2移动性指标： (19)4.2.1切换成功率： (19)4.3保持性指标 (23)4.3.1无线掉线率： (23)1 概述1.1 主要内容本文是针对网规网优人员，在LTE网络优化时，在机房进行相关的配合工作。
对涉及到的OMC、eNodeB相关的操作进行了说明.并根据网规人员操作的重要顺序对章节进行了编排.本文分为以下几部分，每部分对最常用的功能做了详细的介绍.1) 机房行为规范介绍了网规网优人员在机房工作时，需要遵守机房的相关规定和注意事项.2) eNodeB操作维护部分介绍了对于单个eNodeB的模拟负载加载和去加载、eNodeB的MML命令等、eNodeB的告警信息的查询以及告警数据的提取。
3) 话统指标操作及简单分析介绍了话统指标的定义和话统指标的提取方法和操作步骤以及简单分析。
1.2 机房行为规范和注意事项网规网优人员在机房工作时,需要遵守机房的相关规定，注意事项如下：1) 在机房工作时，上下班时间以及进出机房，遵守机房的相关管理规定；2) 一般不得在机房内饮食、饮水，水杯一般不能带到机房；3) 在机房操作时,不同的操作维护客户端,可能使用不同的用户名和密码，一般由机房管理人员进行管理和分配，使用时需要遵守机房的相关的管理规定；4) 在机房操作时,除了网规网优必须的操作外，切记不能随便操作相关的设备，例如复位单板,修改系统的参数等；5) 机房人员有责任保证操作平台的可用性.例如保证磁盘空间大小足够用，跟踪的数据文件要及时发送给网优人员，并及时删除客户端上的跟踪数据文件，否则客户端上将有很多的数据文件,占用磁盘空间；6) 由于机房操作平台安全性要求非常高，一般不得用任何存储介质在操作平台上直接拷贝文件。
日常工作培训材料1 VoLTE部分1.1 VoLTE整体构架华为VoLTE解决方案的典型组网如图1所示。
通过在现有的CS网络上叠加部署IMS网络和LTE网络，提供端到端的QoS保障，为终端用户提供高质量的语音、视频呼叫和更为丰富的数据业务，从而帮助运营商从2G/3G网络逐步演进到LTE网络，完成纯语音到丰富语音的转型。
终端用户可以通过CSFB、Single Radio、Dual Radio等多种LTE终端设备，在LTE网络、2G/3G网络下接入。
当用户移出LTE信号区域时，系统可以将呼叫平滑切换到2G/3G网络。
除此之外，方案中还提供了统一的业务发放、网络管理、计费等功能。
图1华为VoLTE解决方案网络架构●运营支撑层运营支撑层主要提供网管、签约数据存放、Web Portal统一操作、计费、设备管理等功能，由EMS、SPG、CCF、DM Server等功能实体组成。
●业务层业务层主要由各种不同的应用服务器与资源服务器组成，提供各种业务（如融合Centrex、会议、IP短消息等）及业务能力（传统智能触发，锚定等）。
●核心层核心层分为如下3个部分：IMS域、CS域和用户数据库。
IMS域各网元主要完成LTE用户注册、鉴权、会话路径控制、业务触发、路由选择、资源控制、域间互通、接入资源控制等功能。
CS域各网元主要实现LTE用户在2G/3G网络下的移动性管理和基本语音业务，包括注册、鉴权、锚定、传统智能、切换、CS语音回落等功能。
用户数据库按照部署方式，可分为融合HLR/HSS和分离HLR/HSS，融合HLR/HSS具有USCDB、HLR、IMS-HSS、SAE-HSS、DNS/ENUM等网络功能实体的功能。
当现网不使用融合HLR/HSS时，可采用分离HLR/HSS，支持在现网已存在的HLR、IMS-HSS和SAE-HSS上实现VoLTE业务（HSS存储与IMS有关的用户与服务信息，包括IMS相关功能，包含CS/PS域的移动用户管理的数据库，HSS是下一代的HLR，全IP化）。

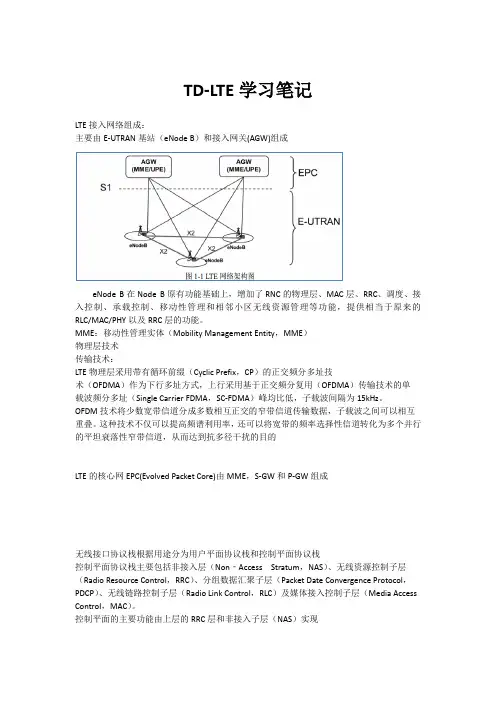

TD-LTE学习笔记LTE接入网络组成：主要由E-UTRAN基站（eNode B）和接入网关(AGW)组成eNode B在Node B原有功能基础上，增加了RNC的物理层、MAC层、RRC、调度、接入控制、承载控制、移动性管理和相邻小区无线资源管理等功能，提供相当于原来的RLC/MAC/PHY以及RRC层的功能。
MME：移动性管理实体（Mobility Management Entity，MME）物理层技术传输技术：LTE物理层采用带有循环前缀（Cyclic Prefix，CP）的正交频分多址技术（OFDMA）作为下行多址方式，上行采用基于正交频分复用（OFDMA）传输技术的单载波频分多址（Single Carrier FDMA，SC-FDMA）峰均比低，子载波间隔为15kHz。
OFDM技术将少数宽带信道分成多数相互正交的窄带信道传输数据，子载波之间可以相互重叠。
这种技术不仅可以提高频谱利用率，还可以将宽带的频率选择性信道转化为多个并行的平坦衰落性窄带信道，从而达到抗多径干扰的目的LTE的核心网EPC(Evolved Packet Core)由MME，S-GW和P-GW组成无线接口协议栈根据用途分为用户平面协议栈和控制平面协议栈控制平面协议栈主要包括非接入层（Non‐Access Stratum，NAS）、无线资源控制子层（Radio Resource Control，RRC）、分组数据汇聚子层（Packet Date Convergence Protocol，PDCP）、无线链路控制子层（Radio Link Control，RLC）及媒体接入控制子层（Media Access Control，MAC）。
控制平面的主要功能由上层的RRC层和非接入子层（NAS）实现NAS控制协议实体位于终端UE和移动管理实体MME内，主要负责非接入层的管理和控制。
实现的功能包括：EPC承载管理，鉴权，产生LTE‐IDLE 状态下的寻呼消息，移动性管理，安全控制等。
TD-LTE无线网规网优简明指导华为技术有限公司2013年6月目录1 LTE基本原理介绍 (3)1.1 LTE基本概念 (3)1.2 LTE网络架构 (4)1.3 LTE网络设计目标 (4)1.4 LTE网络性能增益来源 (5)1.5 LTE关键技术 (6)1.5.1 OFDMA技术 (6)1.5.2 MIMO技术 (7)1.5.3 ICIC技术 (7)2 TD-LTE关键点简介 (8)2.1 TD-LTE使用频段 (8)2.2 TD-LTE无线帧介绍 (8)2.3 TD-LTE物理信道 (10)2.4 TD-LTE小区单用户吞吐量 (11)2.5 共模改造介绍 (12)2.5.1 改造关注点 (12)2.5.2 改造流程 (12)2.5.3 共天馈策略和方案 (13)3 TD-LTE网络规划 (14)3.1 覆盖规划 (14)3.1.1 规划要求 (14)3.1.2 规划方法 (14)3.1.3 规划原则 (15)3.2 无线参数规划 (15)3.3 容量规划 (16)４ TD-LTE网络优化 (16)4.1 相关测量项 (16)4.2 测试设备介绍 (17)4.3 影响TD-LTE网络质量的主要问题 (18)4.3.1网络质量需重点关注问题 (18)4.3.2 对应解决方案 (19)4.4 测试优化相关KPI指标项 (20)5 外部干扰排查 (21)5.1 潜在的干扰分析 (21)5.2 干扰排查方法 (22)5.2.1 道路扫频 (22)5.2.2 利用TD-SCDMA的ISCP进行全频段扫频 (23)5.2.3 利用TD-SCDMA的天面进行上站扫频 (23)1 LTE基本原理介绍1.1 LTE基本概念长期演进LTE（Long Term Evolution)是3GPP主导的无线通信技术的演进。
接入网将演进为E-UTRAN (Evolved UMTS Terrestrial Radio Access Network)。
L T E中级培训华为笔记L e s s o n华为T D L T E基站数据配置班级内部使
用v
标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
L e s s o n5
主题：华为TD-LTE基站数据配置
时间：-07.29
主讲：王智慧（）
教材：《TD-LTE数据配置与调测》、《TD-LTE上机指导书》（华为、纸质）要点：
一、概要：
1、基站配置顺序：
（1）全局/设备参数配置；
（2）传输参数配置；
（3）无线参数配置。
2、eNB传输规划原则：
（1）高层参数（S1-AP、SCTP）：由eNB和MME协商；
（2）低层参数（IP、MAC、PHY，需过路由）：由eNB和传输（RT中间传输网）协商。
3、物理小区标识规划：PhysicalCellID（PCI），0-503。
二、BBU板件配置原则
1、B BU3910A：
（1）刀片式单板（BladeBBU），集成主控、传输、电源、事中、基带、互联（预留）和监控7大模块，不可拆分；
（2）其中，UMDU单板（基带模块，提供到RRU的CPRI口）槽号（Slot#）需固定配置为6。
2、B BU3900常见板件和槽位对应关系：
详见Lesson14.4.6，复习。
三、RRU配置原则
1、组网方式（按RRU和BBU连接的方式分）：
（1）链型；
（2）负荷分担：双光纤，室外8T8R；
（3）环型：环头和环尾属于不同接口板，可达到热备份的目的。
（1）2T2R：4对，AE、BF、CG、DH配对使用；
（2）4T4R：2对，ABEF、CDGH配对使用。
五、无线数据配置
参见配置实例。
六、配置实例（《TD-LTE上机指导书》，P87）
1、准备命令
（1）LSTNODE ——查看eNB基本信息
（2）确认参数表，重点确认RRU型号、要求频段、nTnR等
2、配置全局数据（P104表）
（1） ADDENODEBFUNCTION ——增加eNB基本站型信息
（2） SETEQUIPMENT ——设置BBU-RRU接口类型
（3） ADDCNOPERATOR ——增加运营商信息
（4） ADDCNOPERATORTA ——增加跟踪区信息
（5） ADD CABINET——增加机柜，最多32个
（6） ADD SUBRACK——增加BBU框（7） ADDBRD ——增加BBU单板，每块单板执行一次
（8） ADDRRUCHAIN ——增加RRU链环
（9） ADDRRU ——增加RRU信息
（10）A DDGPS ——增加GPS信息
（11）S ETCLKMODE ——设置时钟工作模式（12）S ETCLKSYNCMODE ——设置基站时钟同步模式
（13）S ETMNTMODE ——设置基站工程模式
3、单站传输数据配置（P117表）
3.1底层配置：
（14）A DDETHPORT ——增加以太端口
（15）A DDDEVIP ——增加设备IP地址（16）A DDIPRT ——增加静态路由信息
（17）A DDVLANMAP ——根据下一跳增加VLAN标识3.2高层配置：
3.2.1End-point方式：
3.2.1.1控制面：
（18）A DDEPGROUP ——增加端节点组
（19）A DDSCTPTEMPLAE ——增加SCTP参数模板（20）A DDSCTPHOST ——分别增加S1和X2控制面本端对象
（21）A DDSCTPHOST2EPGRP ——本端控制面加组
（22）A DDSCTPPEER ——分别增加S1和X2控制面对端对象
（23）A DDSCTPPEER2EPGRP ——对端控制面加组
3.2.1.2用户面：
（24）A DDUSERPLANEHOST ——分别增加S1和X2用户面本端对象
（25）A DDUPHOST2EPGRP ——本端用户面加组
（26）A DDUSERPLANEPEER ——（可选）增加S1和X2用户面对端
（27）A DDUPPEER2EPGRP ——（可选）对端用户面加组3.2.1.3维护面：
（28）A DDOMCH ——到U2000的维护通道
（29）A DDS1 ——增加S1对象
（30）A DDX2 ——增加X2对象
3.2.2简化的End-point方式：
适用于eNB的S1信令面和用户面共IP的场景。
（31）S ETGTRANSPARA ——设置传输全局参数之后只需配置S1、SCTPHOSE和SCTPPEER（步骤（6、7、9、
16）），基站自动生成USERPLANHOST和EPGROUP对象并加组。
3.2.3Link方式配置S1：略（教材P129）
4、单站无线数据配置（P136表）
（32）A DDSECTOR ——增加扇区及天线
（33）A DDSECTOREQM ——增加扇区设备信息（34）A DDCELL ——增加无线小区数据
（35）A DDEUCELLSECTOREQM ——增加小区与扇区设备对应关系
（36）A DDCELLOP ——增加小区运营商信息
（37）A CTCELL ——激活小区
七、遗留问题

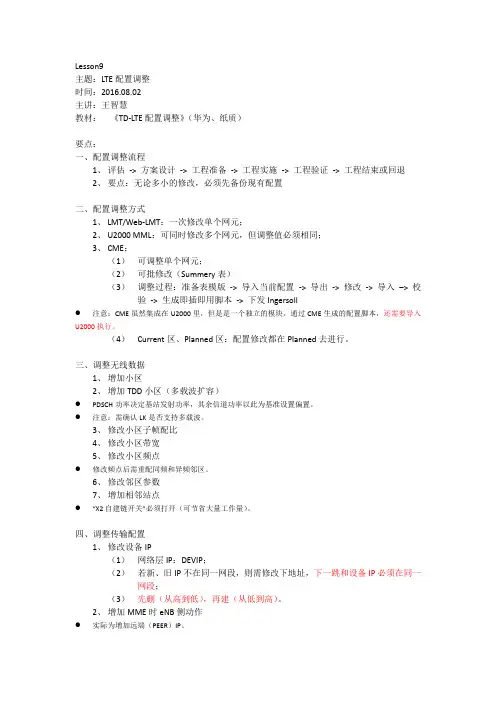

1、RRU型号各位数字是否有特定代表意义？。
