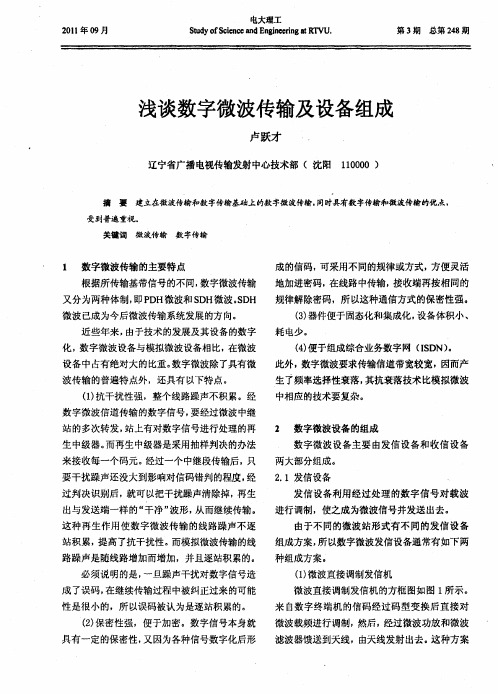

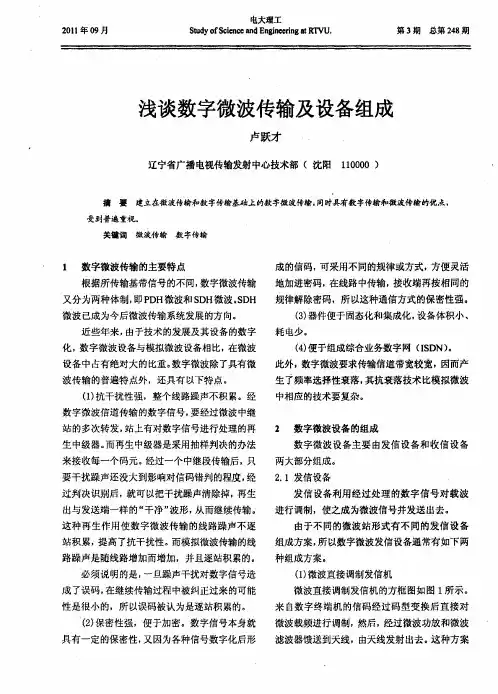

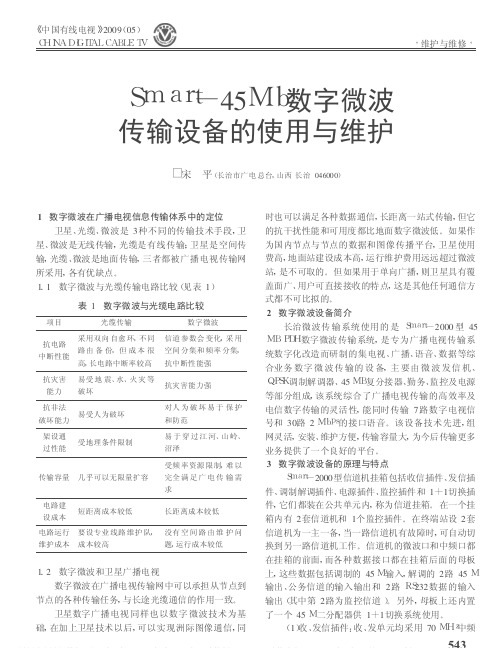

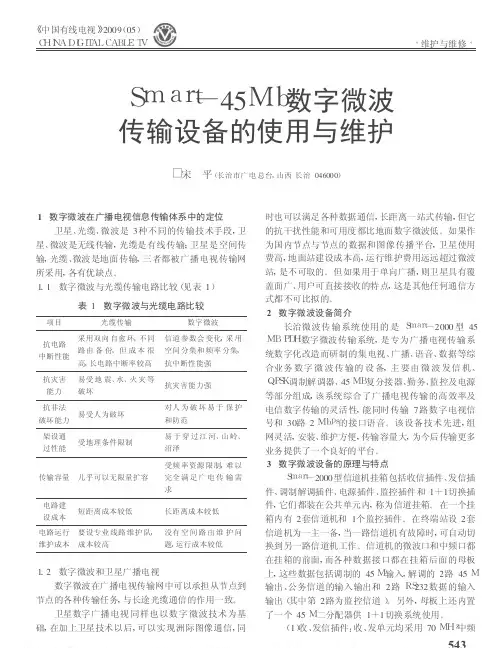

《中国有线电视》2009(05)C H I N AD I G I T A L C A B L ET V·维护与维修·S m a r t-45M b数字微波传输设备的使用与维护◆宋 平(长治市广电总台,山西长治046000)1 数字微波在广播电视信息传输体系中的定位卫星、光缆、微波是3种不同的传输技术手段,卫星、微波是无线传输,光缆是有线传输;卫星是空间传输,光缆、微波是地面传输,三者都被广播电视传输网所采用,各有优缺点。
1.1 数字微波与光缆传输电路比较(见表1)表1 数字微波与光缆电路比较项目光缆传输数字微波抗电路中断性能采用双向自愈环,不同路由备份,但成本很高,长电路中断率较高信道参数会变化,采用空间分集和频率分集,抗中断性能强抗灾害能力易受地震、水、火灾等破坏抗灾害能力强抗非法破坏能力易受人为破坏对人为破坏易于保护和防范架设通过性能受地理条件限制易于穿过江河、山岭、沼泽传输容量几乎可以无限量扩容受频率资源限制,难以完全满足广电传输需求电路建设成本短距离成本较低长距离成本较低电路运行维护成本要设专业线路维护队,成本较高没有空间路由维护问题,运行成本较低1.2 数字微波和卫星广播电视数字微波在广播电视传输网中可以承担从节点到节点的各种传输任务,与长途光缆通信的作用一致。
卫星数字广播电视同样也以数字微波技术为基础,在加上卫星技术以后,可以实现洲际图像通信,同时也可以满足各种数据通信,长距离一站式传输,但它的抗干扰性能和可用度都比地面数字微波低。
如果作为国内节点与节点的数据和图像传播平台,卫星使用费高,地面站建设成本高,运行维护费用远远超过微波站,是不可取的。
但如果用于单向广播,则卫星具有覆盖面广、用户可直接接收的特点,这是其他任何通信方式都不可比拟的。
2 数字微波设备简介长治微波传输系统使用的是S m a r t-2000型45 M BP D H数字微波传输系统,是专为广播电视传输系统数字化改造而研制的集电视、广播、语音、数据等综合业务数字微波传输的设备,主要由微波发信机、Q P S K调制解调器、45M B复分接器、勤务、监控及电源等部分组成,该系统综合了广播电视传输的高效率及电信数字传输的灵活性,能同时传输7路数字电视信号和30路2M b p s的接口语音。

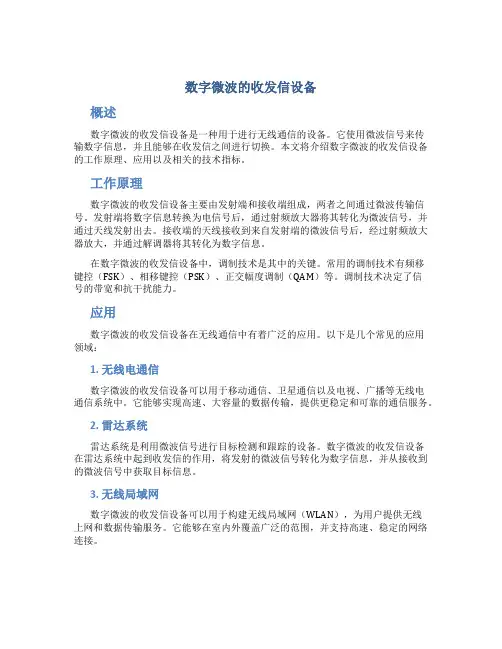

数字微波的收发信设备概述数字微波的收发信设备是一种用于进行无线通信的设备。
它使用微波信号来传输数字信息，并且能够在收发信之间进行切换。
本文将介绍数字微波的收发信设备的工作原理、应用以及相关的技术指标。
工作原理数字微波的收发信设备主要由发射端和接收端组成，两者之间通过微波传输信号。
发射端将数字信息转换为电信号后，通过射频放大器将其转化为微波信号，并通过天线发射出去。
接收端的天线接收到来自发射端的微波信号后，经过射频放大器放大，并通过解调器将其转化为数字信息。
在数字微波的收发信设备中，调制技术是其中的关键。
常用的调制技术有频移键控（FSK）、相移键控（PSK）、正交幅度调制（QAM）等。
调制技术决定了信号的带宽和抗干扰能力。
应用数字微波的收发信设备在无线通信中有着广泛的应用。
以下是几个常见的应用领域：1. 无线电通信数字微波的收发信设备可以用于移动通信、卫星通信以及电视、广播等无线电通信系统中。
它能够实现高速、大容量的数据传输，提供更稳定和可靠的通信服务。
2. 雷达系统雷达系统是利用微波信号进行目标检测和跟踪的设备。
数字微波的收发信设备在雷达系统中起到收发信的作用，将发射的微波信号转化为数字信息，并从接收到的微波信号中获取目标信息。
3. 无线局域网数字微波的收发信设备可以用于构建无线局域网（WLAN），为用户提供无线上网和数据传输服务。
它能够在室内外覆盖广泛的范围，并支持高速、稳定的网络连接。
4. 军事通信数字微波的收发信设备在军事通信中有着重要的应用。
它能够实现军事机构之间的高速、保密的通信，并且在战场环境下能够抵御干扰和对抗。
技术指标数字微波的收发信设备的性能主要由以下几个技术指标衡量：1. 频率范围频率范围是指数字微波的收发信设备能够操作的频率范围。
不同的应用场景需要不同的频率范围，因此数字微波的收发信设备需要能够支持不同频率的操作。
2. 功率功率是指数字微波的收发信设备在发射和接收过程中的功率水平。

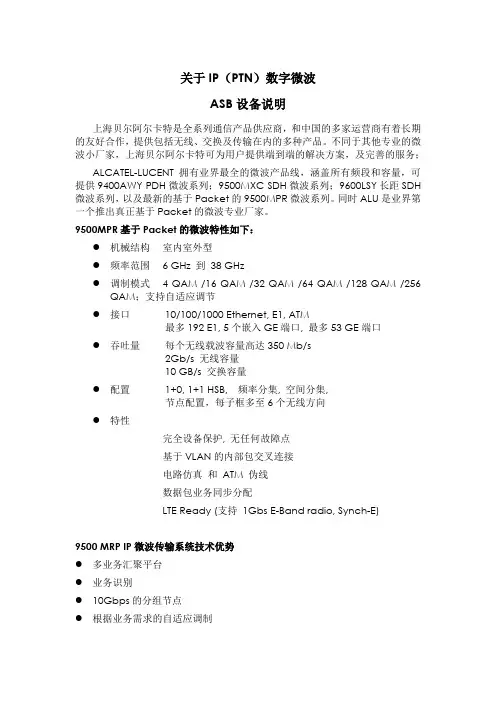

关于IP（PTN）数字微波ASB设备说明上海贝尔阿尔卡特是全系列通信产品供应商，和中国的多家运营商有着长期的友好合作，提供包括无线、交换及传输在内的多种产品。
不同于其他专业的微波小厂家，上海贝尔阿尔卡特可为用户提供端到端的解决方案，及完善的服务；ALCATEL-LUCENT拥有业界最全的微波产品线，涵盖所有频段和容量，可提供9400AWY PDH微波系列；9500MXC SDH微波系列；9600LSY长距SDH 微波系列，以及最新的基于Packet的9500MPR微波系列。
同时ALU是业界第一个推出真正基于Packet的微波专业厂家。
9500MPR基于Packet的微波特性如下：●机械结构室内室外型●频率范围 6 GHz 到38 GHz●调制模式 4 QAM /16 QAM /32 QAM /64 QAM /128 QAM /256QAM；支持自适应调节●接口10/100/1000 Ethernet, E1, ATM最多192 E1, 5个嵌入GE端口, 最多53 GE端口●吞吐量每个无线载波容量高达350 Mb/s2Gb/s 无线容量10 GB/s 交换容量●配置1+0, 1+1 HSB, 频率分集, 空间分集,节点配置，每子框多至6个无线方向●特性完全设备保护, 无任何故障点基于VLAN的内部包交叉连接电路仿真和ATM 伪线数据包业务同步分配LTE Ready (支持1Gbs E-Band radio, Synch-E)9500 MRP IP微波传输系统技术优势●多业务汇聚平台●业务识别●10Gbps的分组节点●根据业务需求的自适应调制●通用ODU- 9500MXC与9500MPR采用同样的ODU支持TDM至分组网络的平滑过渡，充分保护已有投资●内置分组交换节点- 基于自适应调制的分组传输- 所有业务会聚到Ethernet●高灵活性:- 模块化设计降低初期投资- 全IP节点优化网络运营●统一的网元管理系统- 可集成到光传输网络1350 OMS- 可集成到数据网络5620 SAM关于业界其他IP微波的一点说明业界一些微波厂家将带有以太接口的PDH微波或者SDH微波称作IP微波，其实这是在偷换概念。
数字微波通讯传输系统系统概述：数字微波采用SDH/PDH组网，设备配置灵活，可同时实现三网融合，干线传输。
微波收发信机采用NEC、Ericsson小功率，大容量，高增益，相对要求接收门限值低的顶尖产品，传输距离远，能有效对抗雨衰，设备的频点现场通过软件可调，能有效地避免同频干扰。
发射系统具备ATPC发信功率控制、AGC自动增益控制、抗干扰FEC前向纠错，自适应输入电平的正常波动, 具有空间分集功能，频率稳定度高，高温稳定性好。
符合相关的ITU标准和我国工信部、广电总局标准，技术先进成熟，且功耗低，MTBF值达26万小时，设备运行稳定可靠。
系统特点：数字微波点对点传输系统提供标准机型和全室内型两种设计。
标准型设备由室外高频部分(ODU)、室内中低频(IDU)两大部分组成，高频部分与天线馈源无损耗连接；ODU与IDU通过中频电缆连接，安装灵活。
工作频段为8GHz、11GHz、13GHz、18GHz、 23GHz传输，PDH容量为E1、2E1、4E1、5E1、16E1、22E1；SDH传输容量从100Mbps、155.52Mbps、270Mbps、622Mbits。
本设备采用模块化设计，可提供ASI、DS3、E3、100BASE-T、STM-1、STM-4多种接口模块，可实现图像、语音、数据单向和双向接入，无人值守，中继传输，便于用户根据需求灵活配置。
该设备可选用1+0、1+1或N+1热备份方式。
通过前后面板指示，网管系统检测设备的工作状况、接收电平、发信功率等，控制设备的工作状态。
系统优势：数字微波传输接收门限、相位噪声等指标要求很低，接收灵敏度高、抗干扰能力强，稳定可靠。
系统设备设备适合于高寒、高温、高湿的各种环境，并且具有体积小、重量轻、结构合理，易于安装、调试和维护方便等特点。
特别适合于没有机房情况下，无人值守，接力传输的应用。
广泛应用于电信、电力、广电、军事、水利、油田、交通及各种专业网络，特别适用于移动、联通、铁通等的基站间传输及互联互通和各政府、企业、院校的网络连接。

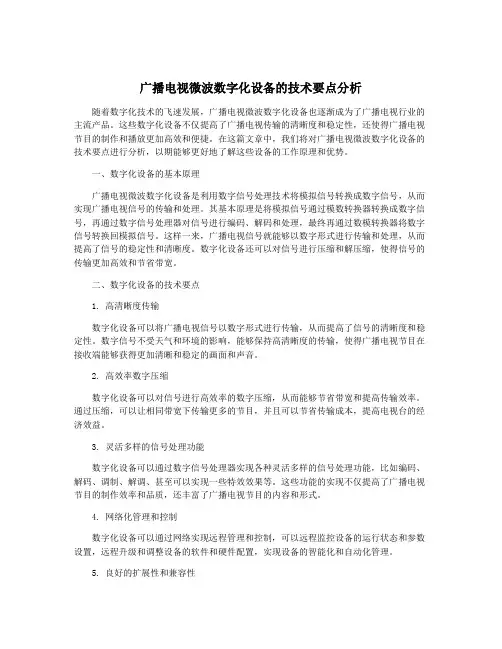

广播电视微波数字化设备的技术要点分析随着数字化技术的飞速发展，广播电视微波数字化设备也逐渐成为了广播电视行业的主流产品。
这些数字化设备不仅提高了广播电视传输的清晰度和稳定性，还使得广播电视节目的制作和播放更加高效和便捷。
在这篇文章中，我们将对广播电视微波数字化设备的技术要点进行分析，以期能够更好地了解这些设备的工作原理和优势。
一、数字化设备的基本原理广播电视微波数字化设备是利用数字信号处理技术将模拟信号转换成数字信号，从而实现广播电视信号的传输和处理。
其基本原理是将模拟信号通过模数转换器转换成数字信号，再通过数字信号处理器对信号进行编码、解码和处理，最终再通过数模转换器将数字信号转换回模拟信号。
这样一来，广播电视信号就能够以数字形式进行传输和处理，从而提高了信号的稳定性和清晰度。
数字化设备还可以对信号进行压缩和解压缩，使得信号的传输更加高效和节省带宽。
二、数字化设备的技术要点1. 高清晰度传输数字化设备可以将广播电视信号以数字形式进行传输，从而提高了信号的清晰度和稳定性。
数字信号不受天气和环境的影响，能够保持高清晰度的传输，使得广播电视节目在接收端能够获得更加清晰和稳定的画面和声音。
2. 高效率数字压缩数字化设备可以对信号进行高效率的数字压缩，从而能够节省带宽和提高传输效率。
通过压缩，可以让相同带宽下传输更多的节目，并且可以节省传输成本，提高电视台的经济效益。
3. 灵活多样的信号处理功能数字化设备可以通过数字信号处理器实现各种灵活多样的信号处理功能，比如编码、解码、调制、解调、甚至可以实现一些特效效果等。
这些功能的实现不仅提高了广播电视节目的制作效率和品质，还丰富了广播电视节目的内容和形式。
4. 网络化管理和控制数字化设备可以通过网络实现远程管理和控制，可以远程监控设备的运行状态和参数设置，远程升级和调整设备的软件和硬件配置，实现设备的智能化和自动化管理。
5. 良好的扩展性和兼容性数字化设备具有良好的扩展性和兼容性，可以根据需求扩展新的功能模块，并且可以与其他设备进行兼容和互联，实现广播电视系统的整合和统一管理。

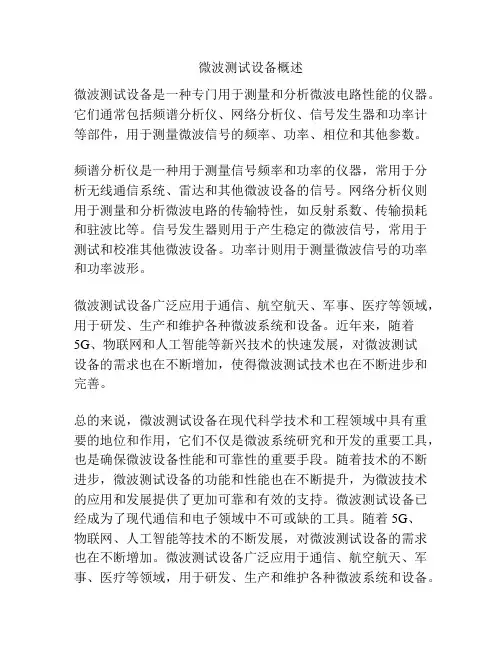

微波测试设备概述微波测试设备是一种专门用于测量和分析微波电路性能的仪器。
它们通常包括频谱分析仪、网络分析仪、信号发生器和功率计等部件，用于测量微波信号的频率、功率、相位和其他参数。
频谱分析仪是一种用于测量信号频率和功率的仪器，常用于分析无线通信系统、雷达和其他微波设备的信号。
网络分析仪则用于测量和分析微波电路的传输特性，如反射系数、传输损耗和驻波比等。
信号发生器则用于产生稳定的微波信号，常用于测试和校准其他微波设备。
功率计则用于测量微波信号的功率和功率波形。
微波测试设备广泛应用于通信、航空航天、军事、医疗等领域，用于研发、生产和维护各种微波系统和设备。
近年来，随着5G、物联网和人工智能等新兴技术的快速发展，对微波测试设备的需求也在不断增加，使得微波测试技术也在不断进步和完善。
总的来说，微波测试设备在现代科学技术和工程领域中具有重要的地位和作用，它们不仅是微波系统研究和开发的重要工具，也是确保微波设备性能和可靠性的重要手段。
随着技术的不断进步，微波测试设备的功能和性能也在不断提升，为微波技术的应用和发展提供了更加可靠和有效的支持。
微波测试设备已经成为了现代通信和电子领域中不可或缺的工具。
随着5G、物联网、人工智能等技术的不断发展，对微波测试设备的需求也在不断增加。
微波测试设备广泛应用于通信、航空航天、军事、医疗等领域，用于研发、生产和维护各种微波系统和设备。
在通信领域中，微波测试设备常用于无线通信系统、卫星通信系统、光纤通信系统等的研发和维护。
通过使用频谱分析仪进行信号频率和功率的测量分析、使用网络分析仪对信号传输特性进行测试、再结合信号发生器进行信号产生和功率计进行功率测量，可以确保通信系统的性能稳定和可靠。
在航空航天领域，微波测试设备被广泛应用于雷达系统、导航系统、通信系统等的研发和维护。
微波测试设备的高精度、高灵敏度、高频率覆盖范围，为航空航天领域的微波系统提供了重要的技术支持。
在军事领域，微波测试设备更是不可或缺。

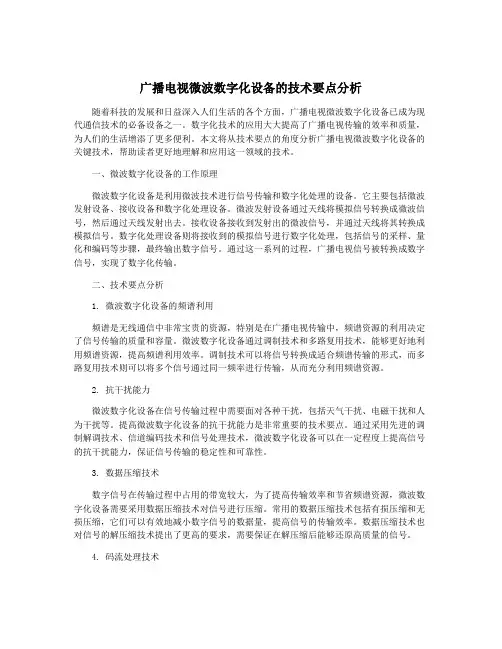

广播电视微波数字化设备的技术要点分析随着科技的发展和日益深入人们生活的各个方面，广播电视微波数字化设备已成为现代通信技术的必备设备之一。
数字化技术的应用大大提高了广播电视传输的效率和质量，为人们的生活增添了更多便利。
本文将从技术要点的角度分析广播电视微波数字化设备的关键技术，帮助读者更好地理解和应用这一领域的技术。
一、微波数字化设备的工作原理微波数字化设备是利用微波技术进行信号传输和数字化处理的设备。
它主要包括微波发射设备、接收设备和数字化处理设备。
微波发射设备通过天线将模拟信号转换成微波信号，然后通过天线发射出去。
接收设备接收到发射出的微波信号，并通过天线将其转换成模拟信号。
数字化处理设备则将接收到的模拟信号进行数字化处理，包括信号的采样、量化和编码等步骤，最终输出数字信号。
通过这一系列的过程，广播电视信号被转换成数字信号，实现了数字化传输。
二、技术要点分析1. 微波数字化设备的频谱利用频谱是无线通信中非常宝贵的资源，特别是在广播电视传输中，频谱资源的利用决定了信号传输的质量和容量。
微波数字化设备通过调制技术和多路复用技术，能够更好地利用频谱资源，提高频谱利用效率。
调制技术可以将信号转换成适合频谱传输的形式，而多路复用技术则可以将多个信号通过同一频率进行传输，从而充分利用频谱资源。
2. 抗干扰能力微波数字化设备在信号传输过程中需要面对各种干扰，包括天气干扰、电磁干扰和人为干扰等。
提高微波数字化设备的抗干扰能力是非常重要的技术要点。
通过采用先进的调制解调技术、信道编码技术和信号处理技术，微波数字化设备可以在一定程度上提高信号的抗干扰能力，保证信号传输的稳定性和可靠性。
3. 数据压缩技术数字信号在传输过程中占用的带宽较大，为了提高传输效率和节省频谱资源，微波数字化设备需要采用数据压缩技术对信号进行压缩。
常用的数据压缩技术包括有损压缩和无损压缩，它们可以有效地减小数字信号的数据量，提高信号的传输效率。
