安全设施标准（施工）一、安全标志牌1、使用范围线路工程、变电工程。
2、设置场所线路工程：杆塔组立、爆破工程、张力放线场地、仓库及危险区域、跨越架搭设、大跨越及交叉跨越施工等场所。
变电工程：变电站施工现场、仓库及危险区域、施工电源、变电扩改建工程分区等场所。
3、标志牌内容：标志牌分４类。
禁止标志牌：包括禁止烟火、禁止吸烟、禁止合闸有人工作、未经许可不得入内、禁止攀登高压危险，等；警告标志牌：包括必须戴安全帽、必须系安全带、必须戴防护眼镜，等：指令标志牌：包括止步高压危险、当心触电、当心坠落、当心坑洞、当心落物，等：指示标志牌：包括从此上下、在此工作，等。
4、制作要求标志牌宜采用塑料板或镀锌铁板制作。
制作尺寸和图形要求见附录A。
二、安全围栏和临时提示遮拦1、使用范围线路工程、变电工程。
2、设置场所线路工程：牵张场、带电跨越危险作业区等场所；变电工程：改扩建工程与带电区的分界、高压试验区、重要作业区、危险场所、安全通道等场所。
3、制作要求型式：采用钢管立柱，围栏采用钢管框形组件或用红色和白色相间的安全围绳。
结构:立柱刷红、白相间漆、围栏框刷红漆。
受现场条件限制时，用红、白尼龙绳代替围栏框，固定于主柱套管内。
临时提示遮栏的制作参见附图B-3。
三、孔洞盖板1、范围变电工程。
2、设置场所变电工程施工过程中的孔洞，防止人员或物体坠入的临时封盖。
3、制作要求型式：根据需要，制成矩、方、圆三种盖板。
结构：采用花纹钢板厚3～4 mm，边角钢条用厚10～15 m m 钢板，盖板边缘应大于孔洞边缘100 m m，盖板下应设限位块，限位与孔洞边缘距不大于30 m m，限位块用角钢，盖板的承重不小于200 kg/m 2，盖板上刷红、白相间标志漆，大于1m 的孔洞盖板应有加强筋。
四、低压配电箱1、使用范围变电工程。
2、设置场所变电施工用电配电箱，根据需要设置。
3、制作技术和使用要求（参考附录C）盘柜制作应符合GB4720-84第一部分第四条规定，外表喷涂蓝或绿漆，内壁喷涂米黄或白色漆，盘门标有“低压配电箱、有电危险”红色标记。

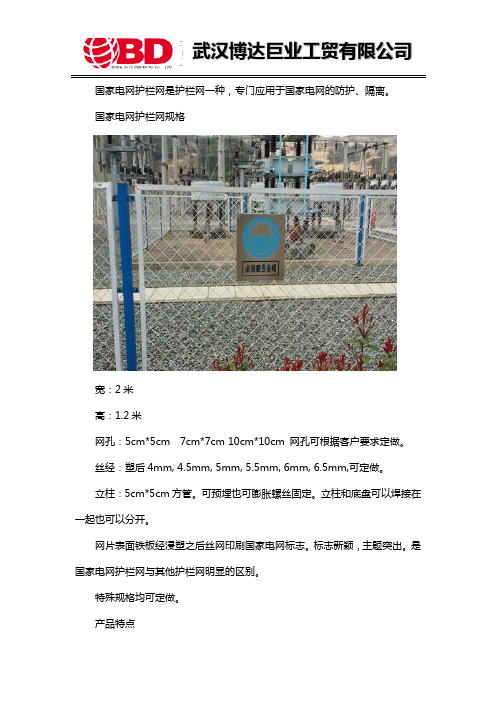

国家电网护栏网是护栏网一种，专门应用于国家电网的防护、隔离。
国家电网护栏网规格
宽：2米
高：1.2米
网孔：5cm*5cm 7cm*7cm 10cm*10cm 网孔可根据客户要求定做。
丝经：塑后4mm, 4.5mm, 5mm, 5.5mm, 6mm, 6.5mm,可定做。
立柱：5cm*5cm方管。
可预埋也可膨胀螺丝固定。
立柱和底盘可以焊接在一起也可以分开。
网片表面铁板经浸塑之后丝网印刷国家电网标志。
标志新颖，主题突出。
是国家电网护栏网与其他护栏网明显的区别。
特殊规格均可定做。
产品特点
1、组装十分灵活，快捷，方便；
2、便于运输，安装不受地形起伏限制；
3、价格中等偏低，适合大面积采用；
4、防腐性能好，抗老化，编织焊接折弯而成。
现场施工安装灵活性强，可根据现场要求随时调整结构造型和尺寸，也可配相应的立柱使用。
产品色彩鲜亮、抗老化、耐腐蚀、规格齐全。
网面平整，强力张紧，不易受外力撞击变形。
电力安全围栏的分类及应用电力安全围栏的分类及应用一、电力安全围栏简介围栏系指栅状遮拦(玻璃钢硬质围栏）、网状遮拦（安全围网）和板状遮拦。
栅状遗栏的高度不应小于1．2m，最低栏杆至地面的净距不应大于200mm，一般用园钢、钢管、硬质木材制作；网状遮拦的高度不应小于1．7m，网孔不应大于40mm ＆times;40mm;板状这栏的高度不宜低于1．9m,铁质隔板的厚度不小于2mm，宽度以500－600mm为宜.应用于基建、试验、检修中的临时围栏,可用红、白三角旗相隔并在设备上、专用支架上挂牢的绳子连接起来,红白旗应醒目,悬挂标示牌应方便。
二、围栏的应用当电气设备外绝缘体最低部位距地面小于2．3m时，应装设固定遮栏，厂区内的屋外配电装置，其周围应设置围栏,围栏门应装锁；室内高压设备应设有1．7m以上高度的遮拦并安装牢固;室内就地操作的断路器及隔离开关，为防止断路器爆炸、喷油燃烧或隔离开关误操作时对人身的危害，应用实体墙或金属板与其隔离。
在室外地面高压设备上工作时，应在工作地点四周用系有红、白旗相间的绳子做好临时围栏，围栏上悬挂适当数量的＆ldquo;止步，高压危险！&rdquo；标示牌，标示牌必须朝向围栏里面；在室内高压设备上工作，应在工作地点两套间隔和对面间隔的遮栏上悬挂＆ldquo；止步，高压危险！＆rdquo；的标示牌.以上防护装置，其作用是防止人员接触到危险的部位，或是当危险发生后,不使其伤害有关人员。
三、正确设立电力安全围栏及标示牌应注意的事项停电范围较小时,临时围栏应包围停电设备，留有出人口，并竖立＆ldquo；在此工作！＆rdquo；的标示牌，＆ldquo;止步，高压危险！＆rdquo;的标示牌应面向里悬挂;停电范围较大时，围栏应包围带电设备,围栏应封闭，不得留出入口，＆ldquo;止步，高压危险！＆rdquo；的标示牌应面向外挂.所有标示牌的文字含义必须清楚,安全色、几何图形和图形符号应当规范。
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。
10．根据国标定做，常规板厚0.8mm，1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名称规格cm名称规格cm名称规格cm 20×10停电25×16设备在运行20×10禁止合闸有人工作25×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×10 25×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块ABC45×45 25×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下25×25禁止合闸20×10高压、生命危险! 25×20小心有电20×10配电重地闲人莫入30×15有电危险25×20此处双电源25×20机房重地闲人莫入30×15七大系列安全标志牌通用规格: 30×40、40×50cm 电力专用规格: 32×40、30×24、20×16cm 防火专用规格: 23×50cm PVC板厚度:1.8mm配电室名称标识牌数量规格材料备注#1机组6KV配电室2块国标PVC塑料#2机组6KV配电室2块国标PVC塑料#1机组励磁配电室2块国标PVC塑料#2机组励磁配电室2块国标PVC塑料UPS、直流系统配电室2块国标PVC塑料#1、#2机组蓄电池室2块国标PVC塑料网控室2块国标PVC塑料化学配电室2块国标PVC塑料综合水泵房配电室2块国标PVC塑料综合办公楼配电室2块国标PVC塑料输煤配电室2块国标PVC塑料除灰、脱硫配电室2块国标PVC塑料设备名称标识牌#1发电机1块国标PVC塑料#2发电机1块国标PVC塑料#1主变压器1块国标PVC塑料#2主变压器1块国标PVC塑料#1高压厂用变压器1块国标PVC塑料#2高压厂用变压器1块国标PVC塑料起备变压器1块国标PVC塑料#1励磁变压器1块国标PVC塑料#2励磁变压器1块国标PVC塑料1块国标PVC塑料#1低压厂用工作变压器#2低压厂用工作变压1块国标PVC塑料器1块国标PVC塑料#1主厂房低压备用变压器厂房低压备用变1块国标PVC塑料化学变压器1块国标PVC塑料综合水泵房变压器1块国标PVC塑料综合办公楼变压器1块国标PVC塑料输煤变压器1块国标PVC塑料除灰、脱硫变压器1块国标PVC塑料电气安全警示、标示牌禁止合闸，有人工作50块国标PVC塑料大、小各25快禁止操作，有人工作60块国标PVC塑料大、小各30快禁止合闸，线路有人10块国标PVC塑料工作禁止分闸10块国标PVC塑料禁止攀登，高压危险20块国标PVC塑料禁止通行5块国标PVC塑料未经许可，不得入内5块国标PVC塑料当心触电10块国标PVC塑料止步，高压危险20块国标PVC塑料机房重地闲人免进5块国标PVC塑料配电重地闲人免进5块国标PVC塑料运行设备10块国标PVC塑料从此上下20块国标PVC塑料在此工作30块国标PVC塑料安全警示带3盒防护围栏遮拦。
电箱防护棚标准
一、配电箱防护棚标准尺寸范围说明
1、标准尺寸范围
一般情况下，配电箱防护棚的标准尺寸范围为长2000-3000mm，宽
1500-2000mm，高1800-2500mm。
当然，具体的尺寸大小可以根据实际情况进行定制。
在进行选购时，需结合配电箱实际尺寸和使用环境来确定最适合的尺寸范围。
2、材料选用
配电箱防护棚的主体结构一般由钢管、彩钢板、钢网和铝板等材质组成。
其中，钢管为主体材质，具有承重能力和稳固性，彩钢板和钢网材质用于保护和遮挡，铝板则用于装饰和美化。
以上材质可以根据需要进行组合，形成最优的配电箱防护棚结构。
二、配电箱防护棚安装注意事项
1、安装前需进行现场测量
在安装配电箱防护棚前，需进行现场测量和标注，确保产品尺寸和安装位置准确无误。
测量时需注意测量工具的准确性，尽量避免误差的出现。
2、组装时需注意细节问题
在组装配电箱防护棚时，需注意细节问题，如连接点是否紧固、零件是否完整、固定件是否牢靠等。
组装过程中需注意工人之间的配合，确保安装过程顺利进行。
3、安装后需进行钢构件涂漆
在安装完成后，需进行钢构件的涂漆处理，主要是为了防止钢构件氧化生锈。
涂漆时应选择合适的地点，避免气流和灰尘的影响，保证涂漆效果的质量。
总结：
以上是配电箱防护棚标准尺寸和安装注意事项的详细介绍。
在选购配电箱防护棚时，除了考虑产品尺寸外，还需要考虑其他一些因素，如防风、隔热、防水等问题。
隔离板、临时遮拦、安全腰带的使用要求
1、隔离板和临时遮拦
在高压电气设备上进行部分停电工作时，为了防止工作人员走错位置，误入带电间隔或接近带电设备至危险距离，一般采用隔离板、临时遮拦或其它隔离装置进行防护。
隔离板用于干燥的木板做成。
高度一般不小于1.8吗，下部边沿离地面不超过10cm。
板上有明显的警告标志“止步，高压危险”。
隔离板要求轻便，制作牢固、稳定，不易倾倒。
隔离板也可做成栅栏形状，既轻便又省料。
在室外进行高压设备部分停电作业时，用线网或绳子拉成遮拦，称为临时遮拦。
一般可在停电设备的周围插上铁棍，将线网或绳子挂在铁棍上。
这种遮拦要求对地距离不小于1m。
2、安全腰带
安全腰带是防止坠落的安全用具。
用皮革、帆布或化纤材料制成。
安全腰带由大小两根带子组成，小的系在腰部偏下作束紧用，大的系在电杆或其它牢固的构件上，安全腰带一根的拉力一般不应低于2250N。
不许用一般绳带代替安全腰带。
湫水变电站现场安全围栏实施规定通常遵循以下几个方面的要求：
1. 围栏材料和构造：为了确保围栏的稳固和安全性，通常使用高强度和耐腐蚀的材料，如钢材或有机玻璃等。
围栏的构造应该符合施工安全的标准，并且有必要的强度和抗风能力。
2. 围栏高度和间距：围栏的高度应根据现场安全要求来确定，一般要求围栏高度不低于1.2米。
围栏之间的间距也需要符合一定的规定，以防止人员或物体通过围栏。
3. 围栏设置和布置：围栏应该围绕整个变电站现场，且需要制定明确的设置和布置方案。
围栏的开口应设置在易于进出的位置，并配备可靠的门禁系统，以控制人员进出。
4. 围栏标识：围栏上应设置明显的警示标识，以提醒人员注意现场安全事项，并且应明确说明未经授权禁止进入围栏。
5. 围栏检查和维护：围栏需要定期检查和维护，以确保其完整性和使用性能。
必要时需要对围栏进行维修或更换。
需要注意的是，以上只是一般的实施规定，具体的规定和要求可能会因地区、行业和法律法规等因素而有所不同。
因此，在实施围栏时应根据具体情况和要求进行操作。
第 1 页共 1 页。
电力施工安全围栏
为了确保电力施工的安全，必须建立起适当的围栏。
围栏可以有效地限制非工作人员的进入，并减少潜在的风险。
以下是一些关于电力施工安全围栏的重要事项和注意事项：
1. 围栏高度应足够使不法入侵者无法轻易进入。
一般来说，围栏的高度应达到2米以上。
可以在围栏上安装尖锐的铁丝或刺骨来进一步防范。
2. 围栏必须牢固地固定在地面上，以确保其稳定性。
可以使用混凝土基础或重型锚杆来固定围栏。
3. 围栏必须起到明确的警示作用，以提醒人们不要贸然进入施工区域。
可以在围栏上设置明显的警示标识和告示牌，警示文字和图案必须清晰可见。
4. 围栏必须覆盖整个施工区域的范围，确保没有任何缺口或开口可以供人进出。
需要注意的是，围栏的门应该设在固定的地方，并且只有授权人员才能使用。
5. 围栏必须经常检查和维护，确保没有损坏或松动的部分。
如果发现任何问题，应及时修复或更换。
6. 除了围栏之外，还应该做好其他安全措施，如设置警示线和定义施工区域的标记等。
总之，电力施工安全围栏是确保施工现场安全的重要防护措施。
只有合理建立和维护围栏，才能有效地防止潜在的危险和意外事件的发生。
某变电站现场安全围栏实施规定
通常包括以下方面：
1. 安全围栏的设置：根据变电站的实际情况和布局，确定安全围栏的位置、形状和尺寸。
一般来说，安全围栏应围绕变电站主要设备和区域，确保边界清晰可见。
2. 安全围栏的高度：安全围栏的高度应根据变电站的特点和安全要求确定，一般要求围栏高度不低于2.5米，以防止未经授权人员的进入。
3. 安全围栏的材质：安全围栏的材质应符合相关标准要求，一般采用耐腐蚀、防爆、防电击的金属材料。
4. 安全围栏的标识：在安全围栏上应设置明显的警示标识，提示禁止进入或警告危险，以提醒人员遵守安全规定。
5. 安全围栏的出入口：安全围栏应设置合适数量的出入口，并采取合适的措施，如门闩、电子门禁等，确保只有授权人员才能进入围栏内。
6. 安全围栏的巡视与维护：对安全围栏进行定期巡视和维护，及时处理围栏损坏或破坏的情况。
以上是某变电站现场安全围栏实施规定的一般情况，具体要求可能会根据不同地区和变电站的实际情况有所差异。
实施规定的制定需要参考相关的法律、规章和标准，以确保变电站现场的安全。
第 1 页共 1 页。
