单位工程外观质量评定表（共2个表式）水利水电工程外观质量评定办法：单位工程完工后,由建设（监理)单位组织，负责该项工程的质量监督部门主持,由建设(监理）及质量检测等单位参加的工程外观质量评定组进行现场检验评定。
参加工程外观量评定的人员应具有工程师及其以上技术职称。
评定组人数不应少于5人，大型工程不宜少于7人。
各评定项目的质量标准,应根据所评工程特点及使用要求，再评定前由设计、建设监理及施工单位共同研究提出方案，经负责该项工程的质量监督部门确认后执行。
水工建筑工程单元工程质量评定表（共30个表式）本部分系根据水利电力颁发的《水利水电基本建设工程大元工程质量等级评定标准》SDJ249。
1—88水利水电行业现行施工规范编制.适用于大中型水利水电工程，小型工程可参照使用.单元工程或工序质量检验内容按表中所列内容由施工单位自检,建设监理单位复核。
检测数量及单元工程或工序质量等级评定标准按照SDJ249。
1-88执行。
评定表中加“△”的项目为主要检查（检测）项目.工序名称前加“△"者为主要工序。
“质量标准”栏中凡写有“应符合设计要求”或“设计规定”的项目,应注明设计的具体要求。
水利水电工程表1。
1岩石边坡开挖单元工程质量评定表注:“＋”为超挖，“－"为欠挖。
水利水电工程表1.2岩石地基开挖单元工程质量评定表注：“＋"为超挖，“－"为欠挖。
水利水电工程表1。
3岩石洞室开挖单元工程质量评定表注：“＋”为超挖,“－”为欠挖。
水利水电工程表1.4软基和岸坡开挖单元工程质量评定表注：“＋”为超挖，“－”为欠挖.水利水电工程表1。
5混凝土单元工程质量评定表水利水电工程表1。
5-1基础面或混凝土施工缝处理工序质量评定表水利水电工程表1。
5-2混凝土模板工序质量评定表水利水电工程表1。
5-3混凝土钢筋工序质量评定表混凝土止水、伸缩缝和排水管安装表1.5-5混凝土浇筑工序质量评定表表1。

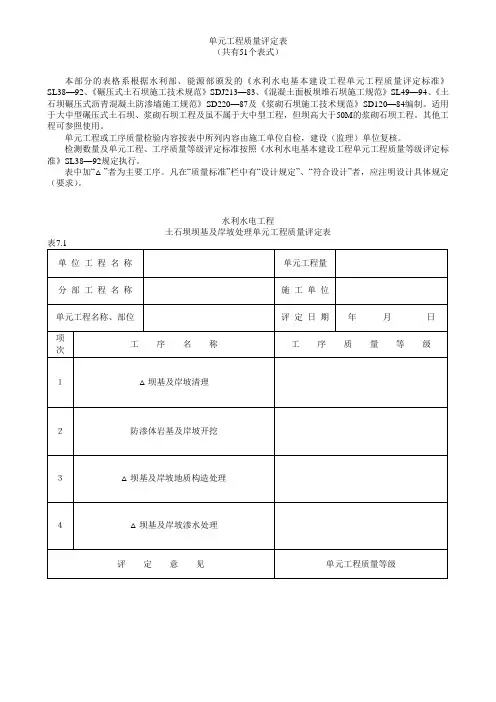

单元工程质量评定表（共有51个表式）本部分的表格系根据水利部、能源部颁发的《水利水电基本建设工程单元工程质量评定标准》SL38—92、《碾压式土石坝施工技术规范》SDJ213—83、《混凝土面板坝堆石坝施工规范》SL49—94、《土石坝碾压式沥青混凝土防渗墙施工规范》SD220—87及《浆砌石坝施工技术规范》SD120—84编制。
适用于大中型碾压式土石坝、浆砌石坝工程及虽不属于大中型工程，但坝高大于50M的浆砌石坝工程。
其他工程可参照使用。
单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设（监理）单位复核。
检测数量及单元工程、工序质量等级评定标准按照《水利水电基本建设工程单元工程质量等级评定标准》SL38—92规定执行。
表中加“△”者为主要工序。
凡在“质量标准”栏中有“设计规定”、“符合设计”者，应注明设计具体规定（要求）。

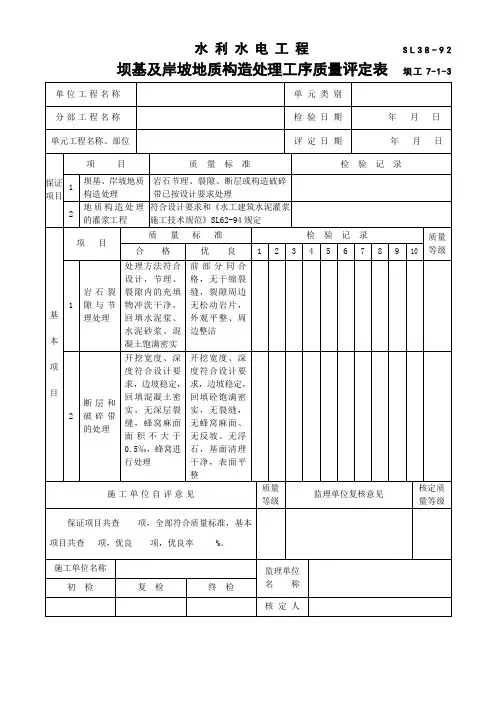

水利水电工程土石坝坝基及岸坡处理单元工程质量评定表水利水电工程坝基及岸坡清理工序质量评定表表7.1-1水利水电工程防渗体岩基及岸坡开挖工序质量评定表水利水电工程坝基及岸坡地质构造处理工序质量评定表水利水电工程坝基及岸坡渗水处理工序质量评定表水利水电工程土质防渗体填筑单元工程质量评定表水利水电工程土石坝土质防渗体结合面处理工序质量评定表水利水电工程土石坝土质防渗体卸料及铺填工序质量评定表水利水电工程土石坝土质防渗体压实工序质量评定表水利水电工程土石坝土质防渗体接缝处理工序质量评定表水利水电工程土石坝混凝土面板单元工程质量评定表水利水电工程土石坝混凝土面板基面清理工序质量评定表水利水电工程土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表水利水电工程土石坝混凝土面板止水片(带)制作及安装工序质量评定表土石坝混凝土面板浇筑工序质量评定表水利水电工程沥青混凝土心墙单元工程质量评定表水利水电工程基础面处理与沥青混凝土结合层面处理工序质量评定表水利水电工程沥青混凝土心墙模板工序质量评定表水利水电工程沥青混凝土制备工序质量评定表水利水电工程心墙沥青混凝土的摊铺与碾压工序质量评定表水利水电工程沥青混凝土面板整平层(含排水层)单元工程质量评定表水利水电工程沥青混凝土面板防渗层单元工程质量评定表水利水电工程沥青混凝土面板封闭层单元工程质量评定表水利水电工程沥青混凝土面板与刚性建筑物连接单元工程质量评定表水利水电工程砂砾坝体填筑单元工程质量评定表水利水电工程堆石坝体填筑单元工程质量评定表水利水电工程反滤工程单元工程质量评定表表7.11水利水电工程垫层工程单元工程质量评定表水利水电工程护坡工程单元工程质量评定表水利水电工程排水工程单元工程质量评定表水利水电工程浆砌石体基岩连接工程单元工程质量评定表水利水电工程水泥砂浆砌石体单元工程质量评定水利水电工程水泥砂浆砌石体浆砌石体层面处理工序质量评定表水利水电工程水泥砂浆砌石体砌筑工序质量评定表水利水电工程混凝土砌石体单元工程质量评定表水利水电工程浆砌石坝混凝土面板单元工程质量评定表水利水电工程浆砌石坝混凝土面板与浆砌石接触面处理、施工缝处理、模板工序质量评定表续表7.18-1水利水电工程浆砌石坝面板混凝土浇筑工序质量评定表水利水电工程浆砌石坝混凝土心墙单元工程质量评定水利水电工程浆砌石坝水泥砂浆勾缝单元工程质量评定表水利水电工程浆砌石溢洪道溢流面单元工程质量评定表水利水电工程浆砌石溢洪道溢流面砌筑工序质量评定表。
水利水电工程工程施工质量评定表目录一、单位工程外观质量评定表表01 水工建筑物外观质量评定表续表01表02 房屋建筑安装工程观感质量评定表续表02二、水工建筑工程单元工程质量评定表表1.1 岩石边坡开挖单元工程质量评定表表1.2 岩石地基开挖单元工程质量评定表表1.3 岩石洞室开挖单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5 混凝土单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序质量评定表表1.5-2 混凝土模板工序质量评定表表1.5-3 混凝土钢筋工序质量评定表续表1.5-3表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表表1.5-5 混凝土浇筑工序质量评定表表1.6 混凝土预制件安装单元工程质量评定表表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1.8 岩石地基帷幕灌浆单元工程质量评定表表1.9 岩石地基固结灌浆单元工程质量评定表表1.10 水工隧洞回填灌浆单元工程质量评定表表1.11 高压喷射灌浆单元工程质量评定表表1.12 基础排水单元工程质量评定表表1.13 锚喷支护单元工程质量评定表表1.13-1 锚喷支护锚杆、钢筋网工序质量评定表表1.13-2 锚喷支护喷射混凝土质量工序评定表表1.14 混凝土防渗墙单元工程质量评定表表1.15 振冲地基加固单元工程质量评定表表1.16 造孔灌注桩基础单元工程质量评定表表1.17 河道疏浚单元工程质量评定表表1.18 砂料质量评定表表1.19 粗骨料质量评定表表1.20 混凝土拌和质量评定表表1.20-1 混凝土拌和物质量评定表表1.20-2 混凝土试块质量评定表表1.21 混凝土预制构件制作质量评定表续表1.21三、金属结构及启闭机安装工程单元工程质量评定表表2.1 压力钢管制作单元工程质量评定表续表2.1表2.2 压力钢管伸缩节制造单元工程质量评定表续表2.2表2.3 压力钢管岔管制造单元工程质量评定表表2.4 压力钢管埋管安装单元工程质量评定表表2.4-1 压力钢管埋管管口中心、里程、园度、纵缝、环缝对口错位质量评定表表2.4-2 焊缝外观质量评定表表2.4-3 一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表表2.4-4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表表2.5 压力钢管明管安装单元工程质量评定表表2.5-1 压力钢管明管安装工程管口中心、里程、支座中心等质量评定表表2.5-2 压力钢管明管防腐蚀表面处理、涂料涂装质量评定表表2.6 平面闸门埋件安装单元工程质量评定表表2.6-1 平面闸门底槛、门楣安装质量评定表表2.6-2 平面闸门主轨、侧轨安装质量评定表表2.6-3 平面闸门侧止水座板、反轨安装质量评定表表2.6-4 平面闸门胸墙、护角安装质量评定表表2.6-5 平面闸门工作范围内各埋件距离及金属喷镀质量评定表表2.7 平面闸门门体安装单元工程质量评定表表2.7-1 平面闸门门体止水橡皮、反向滑块安装质量评定表表2.8 弧形闸门埋件安装单元工程质量评定表表2.8-1 弧形闸门底槛、门楣安装质量评定表表2.8-2 弧形闸门侧止水座板、侧轮导板安装质量评定表表2.8-3 弧形闸门工作范围内各埋件距离质量评定表表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表表2.9 弧形闸门门体安装单元工程质量评定表表2.9-1 弧形闸门门体铰座安装质量评定表表2.9-2 弧形闸门门体铰轴、支臂安装质量评定表表2.9-3 弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表表2.10 人字闸门埋件安装单元工程质量评定表表2.10-1 人字闸门埋件底枢装置安装质量评定表表2.10-2 人字闸门埋件顶枢装置及枕座安装质量评定表表2.11 人字闸门门体安装单元工程质量评定表表2.11-1 人字闸门门体顶、底枢轴线安装质量评定表表2.11-2 人字闸门门体止水橡皮安装质量评定表表2.12 活动式栏污栅安装单元工程质量评定表表2.12-1 活动式拦污栅埋件安装质量评定表表2.12-2 活动式栏污栅孔口部位各埋件间距离质量评定表表2.12-3 活动式拦污栅栅体安装质量评定表表2.13 启闭机械轨道安装单元工程质量评定表表2.14 桥式启闭机（或起重机）安装单元工程质量评定表表2.14-1 制动器安装质量评定表表2.14-4 桥架和大车行走机构安装质量评定表续表2.14-4表2.14-5 小车行走机构安装质量评定表表2.14-6 桥（门）式启闭机（起重机）试运转质量评定表表2.15 门式启闭机安装单元工程质量评定表表2.15-1 门式启闭机门腿安装质量评定表表2.16 固定卷扬式启闭机安装单元工程质量评定表表2.16-1 固定卷扬式启闭机中心、高程和水平安装质量评定表表2.16-2 固定卷扬式启闭机试运转质量评定表表2.17 螺杆式启闭机安装单元工程质量评定表表2.17-1 螺杆式启闭机中心、高程、水平和螺杆铅垂度质量评定表表2.17-2 螺杆式启闭机试运转质量评定表表2.18 油压启闭机安装单元工程质量评定表表2.18-1 油压启闭机机架安装及活塞杆铅垂度质量评定表表2.18-2 油压启闭机机架钢梁与推力支座安装质量评定表表2.18-3 油压启闭机油桶、贮油箱、管道安装质量评定表表2.18-4 油压启闭机启闭试验及水压试验评定表四、水轮发电机组安装工程单元工程质量评定表表3.1 立式反击式水轮机吸出管里衬安装单元工程质量评定表表3.2 立式反击式水轮机基础环座环安装工程质量评定表表3.3 立式反击式水轮机蜗壳安装单元工程质量评定表表3.4 立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表表3.5 立式反击式水轮机转轮单元工程质量评定表表3.6 立式反击式水轮机导水机构安装单元工程质量评定表表3.7 立式反击式水轮机接力器安装单元工程质量评定表表3.8 立式反击式水轮机转动部件安装单元工程质量评定表表3.9 立式反击式水轮机水导轴承及主轴密封安装单元工程质量评定表表3.11 灯泡贯流式水轮机尾水管安装单元工程质量评定表表3.12 灯泡贯流式水轮机座环安装单元工程质量评定表表3.13 灯泡贯流式水轮机导水机构安装单元工程质量评定表表3.14 灯泡贯流式水轮机轴承安装单元工程质量评定表表3.15 灯泡贯流式水轮机主轴及转轮安装单元工程质量评定表表3.16 冲击式水轮机机壳安装单元工程质量评定表表3.17 冲击式水轮机喷咀及接力器安装单元工程质量评定表表3.18 冲击式水轮机转轮安装单元工程质量评定表表3.19 冲击式水轮机控制机构安装单元工程质量评定表表3.20 油压装置安装单元工程质量评定表表3.21 调速器柜安装及调试单元工程质量评定表表3.22 调速系统整体调试及模拟试验单元工程质量评定表表3.23 立式水轮发电机上、下机架组装及安装单元工程质量评定表表3.24 立式水轮发电机定子组装及安装单元工程质量评定表表3.25 立式水轮发电机转子组装单元工程质量评定表表3.26 立式水轮发电机制动器安装单元工程质量评定表表3.27 立式水轮发电机转子安装单元工程质量评定表表3.28 立式水轮发电机推力轴承及导轴承安装单元工程质量评定表表3.29 立式水轮发电机组轴线调整单元工程质量评定表表3.30 水轮发电机励磁机及永磁机安装单元工程质量评定表表3.31 水轮机发电机电气部份检查和试验单元工程质量评定表续表3.31续表3.31续表3.31表3.32 卧式水轮发电机轴瓦及轴承安装单元工程质量评定表表3.33 卧式水轮发电机转子及定子安装单元工程质量评定表表3.34 灯泡式水轮发电机主要部件组装单元工程质量评定表表3.35 灯泡式水轮发电机总体安装单元工程质量评定表表3.36 蝴蝶阀安装单元工程质量评定表表3.37 球阀安装单元工程质量评定表表3.38 伸缩节安装单元工程质量评定表表3.39 附件及操作机构安装单元工程质量评定表表3.40 机组管路安装单元工程质量评定表表3.40-1 机组管路管件制作质量评定表表3.40-2 机组管路管道安装质量评定表表3.40-3 管道焊接质量评定表表3.40-4 管道试验评定表表3.41 机组充水试验单元工程质量评定表表3.42 机组空载试验单元工程质量评定表续表3.42续表3.42表3.43 机组并列及负荷试验单元工程质量评定表续表3.43五、水力机械辅助设备安装工程单元质量评定表表4.1 空气压缩机安装单元工程质量评定表表4.2 深井水泵安装单元工程质量评定表表4.3 离心水泵安装单元工程质量评定表表4.4 齿轮油泵安装单元工程质量评定表表4.5 螺杆油泵安装工程质量评定表表4.6 水力测量仪表安装单元工程质量评定表表4.7 箱、罐及其他容器安装单元工程质量评定表表4.8 轴流式通风机安装单元工程质量评定表表4.9 离心式通风机安装单元工程质量评定表表4.10 水利机械系统管路安装单元工程质量评定表续表4.10六、发电电气设备安装工程单元工程质量评定表表5.1 20KV及以下油断路器安装单元工程质量评定表续表5.1表5.2 户内式发配电隔离开关安装单元工程质量评定表表5.3 3－20KV负荷开关及高压熔断器安装单元工程质量评定表续表5.3表5.4 20KV及以下互感器安装单元工程质量评定表表5.5 20KV及以下干式电抗器安装单元工程质量评定表表5.6 避雷器安装单元工程质量评定表表5.7 固定式手车式高压开关柜安装单元工程质量评定表表5.8 油浸式厂用变压器安装单元工程质量评定表续表5.8表5.9 低压配电盘及低压电器安装单元工程质量评定表续表5.9表5.10 35KV及以下电缆线路安装单元工程质量评定表表5.11 硬母线装置安装单元工程质量评定表续表5.11表5.12 电气接地装置单元工程质量评定表表5.13 保护网安装单元工程质量评定表表5.14 控制保护装置安装单元工程质量评定表续表5.14表5.15 铅蓄电池安装单元工程质量评定表表5.16 起重机电气设备安装单元工程质量评定表表5.17 电气照明装置单元工程质量评定表续表5.17七、升压变电电气设备安装工程单元工程质量评定表表6.1 主变压器安装单元工程质量评定表表6.5 六氟化硫组合电器安装单元工程质量评定表表6.6 隔离开关安装单元工程质量评定表表6.7 油浸式互感器安装单元工程质量评定表表6.8 户外式避雷器安装单元工程质量评定表表6.9 软母线装置单元工程质量评定表表6.10 自容式充油电缆线路安装单元工程质量评定表表6.11 厂区缋电线路安装单元工程质量评定表八、碾压式土石坝及砌石坝工程单元工程质量评定表表7.1 土石坝坝基及岸坡处理单元工程质量评定表表7.1-1 坝基及岸坡清理工序质量评定表表7.1-2 防渗体岩基及岸坡开挖工序质量评定表表7.1-3 坝基及岸坡地质构造处理工序质量评定表表7.1-4 坝基及岸坡渗水处理工序质量评定表表7.2 土质防渗体填筑单元工程质量评定表表7.2-1 土石坝土质防渗体结合面处理工序质量评定表表7.2-2 土石坝土质防渗体卸料及铺填工序质量评定表表7.2-3 土石坝土质防渗体压实工序质量评定表表7.2-4 土石坝土质防渗体接缝处理工序质量评定表表7.3 土石坝混凝土面板单元工程质量评定表表7.3-1 土石坝混凝土面板基面清理工序质量评定表表7.3-2 土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表表7.3-3 土石坝混凝土面板止水片(带)制作及安装工序质量评定表表7.3-4 土石坝混凝土面板浇筑工序质量评定表表7.4 沥青混凝土心墙单元工程质量评定表表7.4-1 基础面处理与沥青混凝土结合层面处理工序质量评定表表7.4-2 沥青混凝土心墙模板工序质量评定表表7.4-3 沥青混凝土制备工序质量评定表表7.4-4 心墙沥青混凝土的摊铺与碾压工序质量评定表表7.5 沥青混凝土面板整平层(含排水层)单元工程质量评定表表7.6 沥青混凝土面板防渗层单元工程质量评定表表7.7 沥青混凝土面板封闭层单元工程质量评定表表7.8 沥青混凝土面板与刚性建筑物连接单元工程质量评定表表7.9 砂砾坝体填筑单元工程质量评定表表7.10 堆石坝体填筑单元工程质量评定表表7.11 反滤工程单元工程质量评定表表7.12 垫层工程单元工程质量评定表表7.13 护坡工程单元工程质量评定表表7.14 排水工程单元工程质量评定表表7.15 浆砌石体基岩连接工程单元工程质量评定表表7.16 水泥砂浆砌石体单元工程质量评定表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序质量评定表表7.16-2 水泥砂浆砌石体砌筑工序质量评定表表7.17 混凝土砌石体单元工程质量评定表表7.18 浆砌石坝混凝土面板单元工程质量评定表表7.18-1 浆砌石坝混凝土面板与浆砌石接触面处理、施工缝处理、模板工序质量评定表续表7.18-1表7.18-2 浆砌石坝面板混凝土浇筑工序质量评定表表7.19 浆砌石坝混凝土心墙单元工程质量评定表7.20 浆砌石坝水泥砂浆勾缝单元工程质量评定表表7.21 浆砌石溢洪道溢流面单元工程质量评定表表7.21-1 浆砌石溢洪道溢流面砌筑工序质量评定表表7.22 浆砌石墩(墙)单元工程质量评定表表7.22-1 浆砌石墩(墙)砌筑工序质量评定表表7.23 石料质量评定表表7.24 水泥砂浆质量评定表表7.25 混凝土预制块质量评定表表7.26 砂料质量评定表表7.27 粗骨料质量评定表表7.28 混凝土拌和质量评定表。

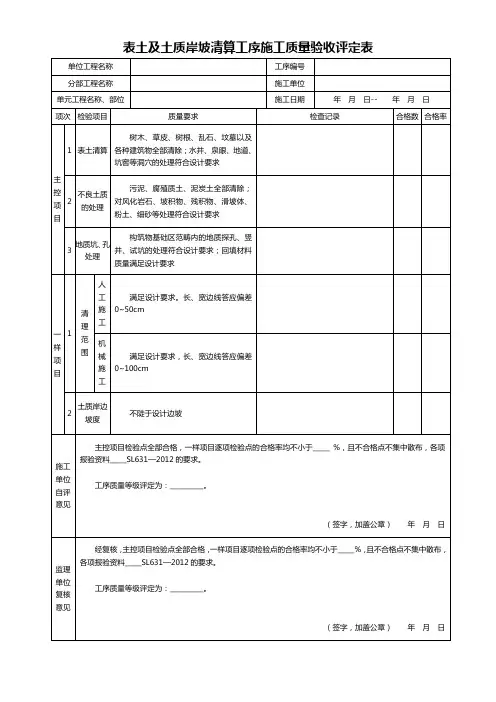

表土及土质岸坡清算工序施工质量验收评定表
施工质量验收评定表填表要求
填表时必须遵照“填表基本规定”，并应符合下列要求：
1．单位工程、分部工程、单元工程名称及部位填写应与相同。
2．各检验项目的检验方法及检验数量按表A-1的要求实行。
3．工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4．工序质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 631—2012的要求。
2）一样项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL 631—2012的要求。
（2）良好等级标准：
1）主控项目，检验结果应全部符合SL 631—2012的要求。
2）一样项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL 631—2012的要求。

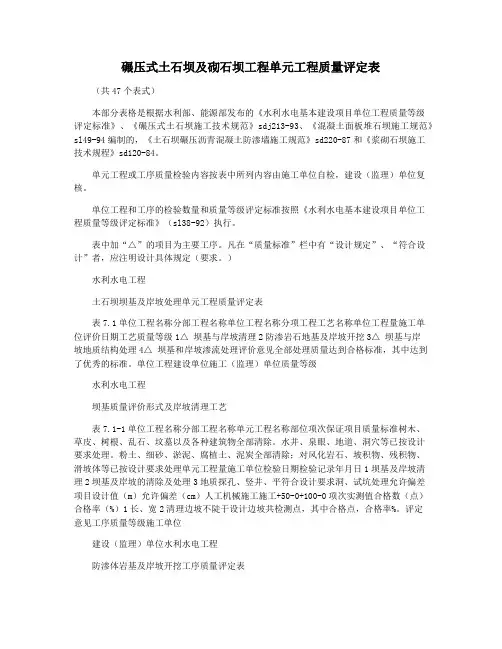

碾压式土石坝及砌石坝工程单元工程质量评定表（共47个表式）本部分表格是根据水利部、能源部发布的《水利水电基本建设项目单位工程质量等级评定标准》、《碾压式土石坝施工技术规范》sdj213-93、《混凝土面板堆石坝施工规范》sl49-94编制的，《土石坝碾压沥青混凝土防渗墙施工规范》sd220-87和《浆砌石坝施工技术规程》sd120-84。
单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设（监理）单位复核。
单位工程和工序的检验数量和质量等级评定标准按照《水利水电基本建设项目单位工程质量等级评定标准》（sl38-92）执行。
表中加“△”的项目为主要工序。
凡在“质量标准”栏中有“设计规定”、“符合设计”者，应注明设计具体规定（要求。

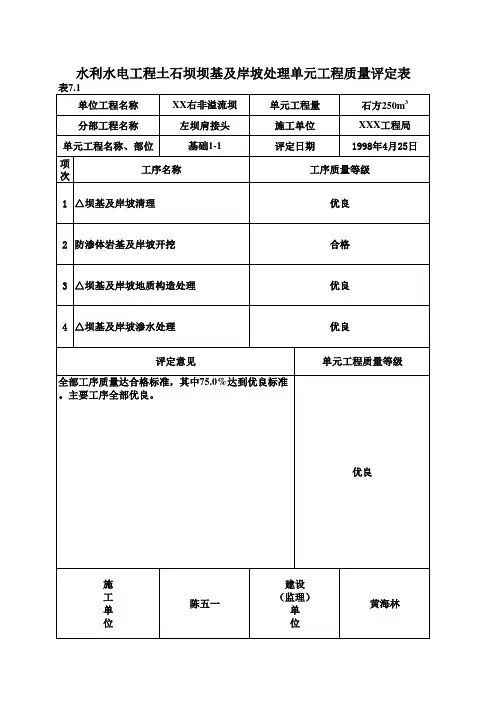

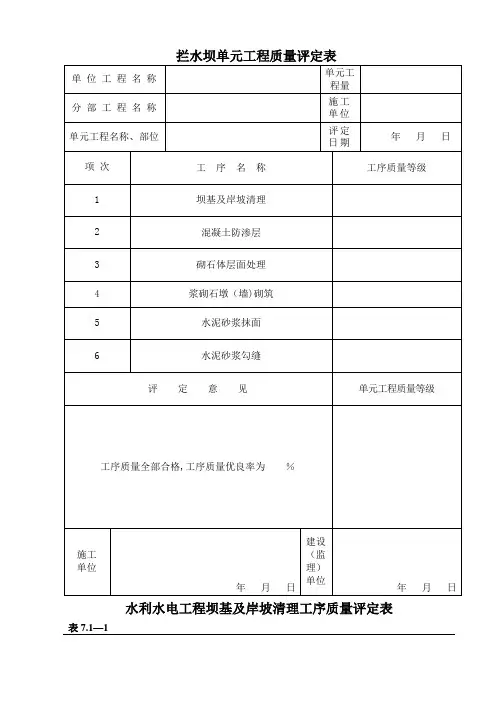

）水利水电工程土石坝坝基及岸坡处理单元工程质量评定表表7.1单位工程名称分部工程名称单位工程名称分项工程工艺名称单位工程量施工单位评价日期工艺质量等级1△ 坝基与岸坡清理2防渗岩石地基及岸坡开挖3△ 坝基与岸坡地质结构处理4△ 坝基和岸坡渗流处理评价意见全部处理质量达到合格标准，其中达到了优秀的标准。

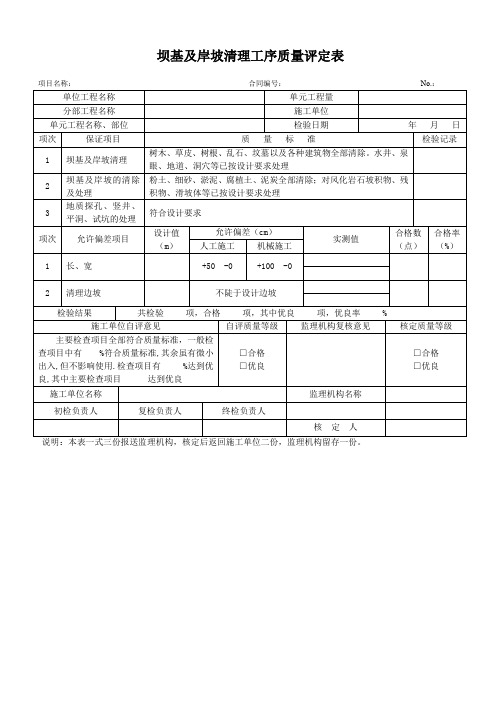

单位工程建设单位施工（监理）单位质量等级水利水电工程坝基质量评价形式及岸坡清理工艺表7.1-1单位工程名称分部工程名称单元工程名称部位项次保证项目质量标准树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除。
水井、泉眼、地道、洞穴等已按设计要求处理。
粉土、细砂、淤泥、腐植土、泥炭全部清除；对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理单元工程量施工单位检验日期检验记录年月日1坝基及岸坡清理2坝基及岸坡的清除及处理3地质探孔、竖井、平符合设计要求洞、试坑处理允许偏差项目设计值（m）允许偏差（cm）人工机械施工施工+50-0+100-0项次实测值合格数（点）合格率（%）1长、宽2清理边坡不陡于设计边坡共检测点，其中合格点，合格率%。
评定意见工序质量等级施工单位建设（监理）单位水利水电工程防渗体岩基及岸坡开挖工序质量评定表表7.1-2单位工程名称、单位工程名称、工程项目123项的名称，以确保项目的岩石基础和岸坡开挖、基础表面处理和保护层开挖的基本项目合格，坝基开挖岩石表面的开挖面光滑，部分部位有倒坡和不平整的岩石表面；边坡已填筑混凝土，边坡稳定，无倒坡及松动岩块，设计值（m）优良，开挖平整，无倒坡及陡于设计要求的边坡，边坡稳定，无倒坡，无松动岩块，坡面平整，符合设计要求。
