3.2土质路堑开挖详解

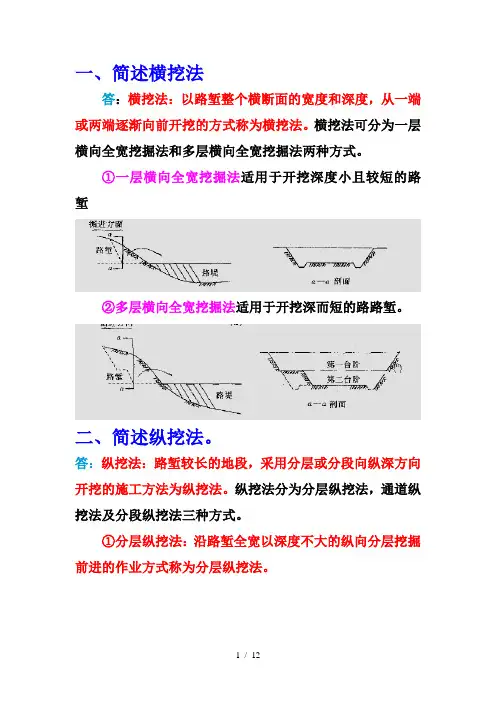

一、简述横挖法答：横挖法：以路堑整个横断面的宽度和深度，从一端或两端逐渐向前开挖的方式称为横挖法。

横挖法可分为一层横向全宽挖掘法和多层横向全宽挖掘法两种方式。

①一层横向全宽挖掘法适用于开挖深度小且较短的路堑②多层横向全宽挖掘法适用于开挖深而短的路路堑。

二、简述纵挖法。

答：纵挖法：路堑较长的地段，采用分层或分段向纵深方向开挖的施工方法为纵挖法。

纵挖法分为分层纵挖法，通道纵挖法及分段纵挖法三种方式。

①分层纵挖法：沿路堑全宽以深度不大的纵向分层挖掘前进的作业方式称为分层纵挖法。

分层纵挖法适用于较长的路堑开挖。

当路堑长度不超过100m,开挖深度不大于3m,地面较陡时,宜采用推土机作业,当地面横坡较缓时,表面宜横向铲土,下层的土宜纵向推运;当路堑横向宽度较大时,宜采用两台或多台推土机横向联合作业；当路堑前傍陡峻山坡时,宜采用斜铲推土。

②通道纵挖法：沿路堑纵向挖掘一通道,然后将通道向两侧拓宽。

上层通道拓宽至路堑边坡后,再开挖下层通道,按此方向土方挖掘和外运的流水作业。

直至开挖到挖方路基顶面标高,称为通道纵挖法。

通道可作为机械通行、运输土方车辆的道路。

③分段纵挖法：沿路堑纵向选择一个或几个适宜处,将较薄一侧路笠横向挖穿,将路堑在纵方向上按桩号分成两段或数段,各段再纵向开挖成为分段纵挖法。

分段纵挖法适用于路路堑过长,弃土运距过远的傍山路堑,或一侧的整壁不厚的路笙开挖,同时还应满足其中间段有弃土场、土方调配计划有多余的挖方废弃的条件。

三、完成石方路堑施工安全技术交底施工单位1局1公司1项目部编号主送单位1施工队日期2010 年03月14日工程名称路堑施工页码1 第1页共 1页一．施工程序1准备工作a.复测导线和水准点，资料上报监理工程师。

b.增设临时水准点和导线点、恢复中桩、加桩、并测绘横段面图、资料上报工程师，经签认后，进行施工测量放样工作。

现场放出路基边缘、坡顶、坡脚、截水沟、护坡道、取土坑、弃土场等具体位置，并将施工中所有标桩做固定性保护。

挖掘路堑和填筑路堤公路土方路基施工主要是挖掘路堑和填筑路堤，不稳定土的处理以及清理场地施工中的排水，边沟，边坡的修筑等工作。

这里介绍的施工方法主要是根据施工规范和验收标准，结合在施工中的实际经验做一下大概的介绍。

如果有不符合规范要求的地方，一律以规范为准。

一、场地清理这项工作包括清理、清除残渣、去除表土、去除和处理规定范围内的所有草木和石砾，除非有些物品是指定保留在原地上的或是按照规范的其它章节的要求不清除的。

这项工作还包括保护所有指定留下的草木和物质不受损害和毁坏。

1、施工要求：概要（a）监理工程师将设定工作范围，并指定各种树木、灌木、植物和其它东西的存留。

承包商应保留所有指定留下的各项内容。

（b）清理、去除残渣、树木迁移所有没有指定留下的各种表面物体、树木、枯木、树桩、根、根株、丛林、其它草木、垃圾和其它突出的障碍物等将清理并挖掘残根，包括需要保存的处理。

在道路的路基区域，如果将从该区域内去除表土和不合适材料，或指定进行压实，所有的树桩和根子都应从原表面下至少50厘米深和从最下铺面层底部下至少50厘米深的区域中去除。

在道路挖掘区所有的树桩和树根都应从路基完成地面之下不少于50厘米深的地方去除。

对坑、沟、渠的清理和挖掘除根的工作将只需达到这些区域所需挖掘的深度既可。

树根去除后所留的空隙将由合适的压实材料填充。

（c）去除表土在道路路基区域或是由工程师指定的地方，承包商应根据工程师的指令去除表土和对之进行处理。

一般来说，表土的挖出将只包括泥土，这种泥土能使植物继续生长。

在工程完工时这些区域都将归还给业主，状态应和以前一样，任何由承包商直接或间接造成的损坏都应由承包商自费修复完好。

对任何指定区域的表土去除应根据工程师的指令并达到要求的深度，并且表土应和其它挖掘材料分开存放。

如果表土被用来修筑路堤斜坡，或由工程师指定或图纸所示区域时，表土的剥离工作将被视为包括表土的存放和需要时的去除，以及将表土置放和撒布在工程师指定的区域上。

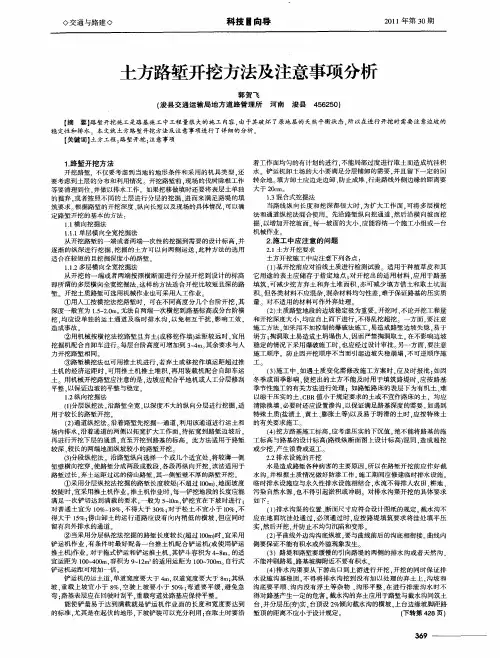

挖方路基施工挖方路基一般分为土质路堑和石质路堑,土质路堑开挖应根据挖方数量大小及施工方法的不同确定开挖方案。

石质路堑开挖应根据岩石的种类和坚硬程度确定开挖方式。

土方开挖,不论开挖工程量和开挖深度大小,均应自上而下进行,不得乱挖超挖。

石方开挖,在不影响边坡稳定的情况下采用爆破施工,以满足路基施工质量技术标准要求。

一、土质路堑施工1.土质路堑施工工艺流程土质路堑施工工艺流程如图3-3-1所示。

图3-3-1 土质路堑施工工艺流程2.土质路堑施工作业方法路堑由天然地层构成,开挖后由于受到扰动和地面水及地下水的集中影响,边坡和开挖后的基底易发生变形和破坏,在路堑挖方地段常发生路基的一些病害,如滑坡、崩塌、路基翻浆等。

因此,施工方法与路堑的边坡及基底的稳定有着密切关系。

开挖方式应根据路堑的深度、纵向长度和地形、土质、土方调配情况以及机械设备条件等因素确定,达到保证工程质量、加快施工进度、提高工作效率的目的。

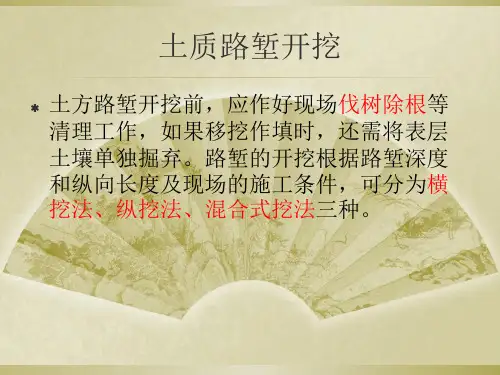

土质挖方路基根据挖方深度、纵向长度及现场施工条件,可采用的开挖方法有横向挖掘法、纵向挖掘法和混合式挖掘法。

(1)横向挖掘法。

1)单层横向全宽挖掘法。

从路堑的一端或两端按断面的全宽一次性挖到设计高程,逐渐向纵深挖掘,挖出的土方一般向两侧运送。

其适用于挖掘浅而短的路堑,如图3-3-2所示。

图3-3-2 单层横向全宽挖掘法1—路堑;2—路堤2)多层横向全宽挖掘法。

为增加工作面、加快施工进度,可以在不同高度处分几个台阶进行挖掘,其深度视施工操作便利和安全而定,一般每层挖掘台阶深度为3～4 m。

其适用于挖掘深而短的路堑,如图3-3-3所示。

图3-3-3 多层横向全宽挖掘法1—路堑;2—路堤(2)纵向挖掘法。

土质路堑纵向挖掘法可分为分层纵挖法、通道纵挖法和分段纵挖法三种。

1)分层纵挖法:沿路线全宽以深度不大的纵向分层挖掘前进,如图3-3-4所示。

该法适用于路堑宽度和深度均不大的情况。

当路堑长度较短(不超过100 m)、开挖深度较浅(不大于3 m)、地面横坡坡度较陡时,宜采用推土机作业;当路堑较长(超过100 m)时,宜采用铲运机或铲运机加推土机助铲作业。

土质路堑施工工艺流程
嘿，朋友！你知道吗，土质路堑施工那可是个有讲究的活儿，就像烹饪一道美味佳肴，每个步骤都得精心操作。

咱先来说说施工准备。

这就好比打仗前的粮草准备，得把工具、材料啥的都备齐了。

测量放线，搞清楚边界在哪儿，这可不能马虎，不然就像没头的苍蝇乱撞。

接下来是场地清理。

把那些杂草、乱石啥的都清理干净，给路堑施工腾出干净的“舞台”。

这就好像你要搬进新家，不得先把屋子里的垃圾都清理出去，才能开始布置嘛。

然后是土方开挖。

这可是个重头戏，就跟挖宝藏似的，得有技巧。

根据不同的情况，选择合适的开挖方式，分层的、分段的，都得心里有数。

要是胡乱开挖，那路堑能好得了？
挖完了还不算完，得排水啊！要是不把水排出去，这路堑不就成了“游泳池”啦？排水系统得做好，让水乖乖地流走。

边坡整修也不能忽视。

把边坡修得整整齐齐的，这就像给人理发，得剪出个好看的发型来。

要是边坡歪歪扭扭的，能好看吗？
最后是验收环节。

这就像是考试交卷，得经得起检验。

要是有不合格的地方，赶紧整改，可不能让这路堑带着毛病投入使用。

你说，这土质路堑施工是不是个精细活？每个环节都得认真对待，就像对待自己心爱的宝贝一样。

要是哪个环节出了岔子，那可就麻烦啦！所以啊，施工的时候，一定要仔仔细细，按照流程来，才能做出漂亮的土质路堑！。

路堑开挖施工总体方案及方法1、施工准备（1）首先对土石的工程分级与类别按规范要求进行鉴定，然后按机具开挖或爆破开挖分别进行施工分类。

（2）测放出路堑的边线、中线，在路堑顶两侧每5.0m设一固定桩，并在施工中随时检查开挖坡度，及时纠正偏差，严防超、欠挖。

2、施工方法路堑开挖方式根据地形情况、岩层产状、路堑断面及其长度并结合土方调配确定。

土质路堑采用逐层顺坡开挖；平缓地面上短而浅的土石路堑采用全断面开挖；平缓横坡上一般土石路堑采用横向台阶开挖，较深路堑采用分层开挖；土、石质傍山路堑采用纵向台阶开挖，边坡较高时要分层开挖，路堑较长时适当开设马口，以增加工作面。

硬岩路堑采用风动凿岩机、潜孔钻孔，预留光爆层控制爆破，装载机装车，自卸车运输的施工方法，以确保列车运行的安全。

土质、软岩路堑采用挖掘机或装载机挖、装，自卸汽车运输的施工方法。

3、路堑施工防、排水路堑开挖前，要绘出堑顶截水沟、天沟的详图，放线施工，并随时检查维护，以防地表水冲刷。

天沟等引、截排水设施，须符合下列要求：（1）沟基稳定；（2）沟形整齐；（3）排水沟与桥涵及线路排水系统相衔接，确保沟水排泄不对路基、农田及其他建筑物产生危害；（4）天沟尽量不在地面坑凹处通过，如必须通过时，要将坑凹填平，然后挖沟，并防止不均匀沉降和变形；（5）天沟在开挖好后，立即铺砌浆砌片石防止渗水，保证边坡稳定。

在施工中及竣工后，确保排水系统畅通，不淤积、不堵塞。

4、开挖的基本要求（1）土方开挖时，将适用于种植草皮和其它用途的表土储存于指定地点。

（2）开挖土石均自上而下进行，边坡不得乱挖超挖，严禁掏底开挖。

机械开挖时，需有人工配合。

（3）开挖石方时，对于软石和强风化岩石，能用机械直接开挖的均选用机械开挖，人工配合；机械或人工不能直接开挖的石方，采用控制爆破法开挖（4）施工时要保证路堑坡面平顺，无明显的局部高低差，无凸悬危石、浮石、碴堆、杂物，边坡上出现的坑穴、凹槽须进行嵌补平整。
