汽车散热器主片零件冲压工艺分析及改进概要

制造工艺改进与优化案例分享工作总结在制造业的发展历程中，制造工艺的改进与优化始终是企业提升产品质量、降低成本、提高生产效率的关键途径。

通过对制造工艺的不断探索和创新，许多企业成功地实现了转型升级，增强了市场竞争力。

以下将为大家分享几个具有代表性的制造工艺改进与优化案例，并对其进行总结和分析。

一、案例一：某汽车零部件制造企业的冲压工艺优化在某汽车零部件制造企业中，冲压工艺是生产汽车车身零部件的重要环节。

然而，原有的冲压工艺存在着模具磨损严重、生产效率低下、废品率高等问题。

为了解决这些问题，企业组织了专门的工艺改进团队。

首先，团队对模具结构进行了重新设计。

通过采用先进的CAD/CAE 软件进行模拟分析，优化了模具的受力分布，减少了模具在冲压过程中的变形和磨损。

同时，选用了更高强度和耐磨性的模具材料，延长了模具的使用寿命。

其次，对冲压工艺参数进行了优化。

通过大量的实验和数据分析，确定了最佳的冲压速度、压力和温度等参数，提高了冲压件的成型质量和尺寸精度。

此外，引入了自动化生产设备，实现了冲压过程的自动化上下料和搬运，大大提高了生产效率，降低了人工劳动强度。

通过以上一系列的改进措施，该企业的冲压工艺得到了显著优化。

模具的使用寿命提高了 50%，生产效率提高了 30%，废品率降低了20%，为企业带来了显著的经济效益。

二、案例二：某电子制造企业的 SMT 贴片工艺改进SMT（Surface Mount Technology）贴片工艺是电子制造中的关键工艺之一。

在某电子制造企业中，SMT 贴片工艺存在着贴片精度不高、生产良率低、设备故障率高等问题。

针对贴片精度不高的问题，企业引进了高精度的贴片机，并对贴片程序进行了优化。

通过精确的坐标定位和贴片路径规划，提高了贴片的精度和一致性。

为了提高生产良率，加强了对原材料的质量控制。

严格筛选电子元器件的供应商，确保元器件的质量和可靠性。

同时，优化了 PCB （Printed Circuit Board）板的设计，提高了 PCB 板的可制造性。

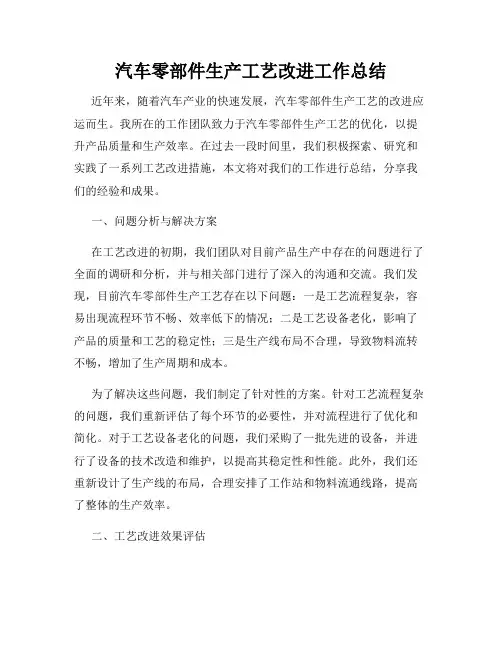

汽车零部件生产工艺改进工作总结近年来，随着汽车产业的快速发展，汽车零部件生产工艺的改进应运而生。

我所在的工作团队致力于汽车零部件生产工艺的优化，以提升产品质量和生产效率。

在过去一段时间里，我们积极探索、研究和实践了一系列工艺改进措施，本文将对我们的工作进行总结，分享我们的经验和成果。

一、问题分析与解决方案在工艺改进的初期，我们团队对目前产品生产中存在的问题进行了全面的调研和分析，并与相关部门进行了深入的沟通和交流。

我们发现，目前汽车零部件生产工艺存在以下问题：一是工艺流程复杂，容易出现流程环节不畅、效率低下的情况；二是工艺设备老化，影响了产品的质量和工艺的稳定性；三是生产线布局不合理，导致物料流转不畅，增加了生产周期和成本。

为了解决这些问题，我们制定了针对性的方案。

针对工艺流程复杂的问题，我们重新评估了每个环节的必要性，并对流程进行了优化和简化。

对于工艺设备老化的问题，我们采购了一批先进的设备，并进行了设备的技术改造和维护，以提高其稳定性和性能。

此外，我们还重新设计了生产线的布局，合理安排了工作站和物料流通线路，提高了整体的生产效率。

二、工艺改进效果评估经过一段时间的实践，我们对采取的工艺优化方案进行了全面的评估。

首先，我们对产品的质量进行了检测和测试，发现产品的合格率明显提升，不合格品数量减少。

此外，产品的外观和功能也得到了进一步改善。

其次，我们对生产周期和成本进行了统计和比较，发现生产周期在新工艺下明显缩短，成本也有所降低。

最后，我们也对员工的工作情况进行了调查和访谈，发现员工的工作负担减轻，工作环境更加舒适，生产效率也得到提升。

三、优化方案的展望和改进建议虽然我们的工艺改进方案取得了一系列显著的成果，但我们也意识到还有更多的工作需要继续完善。

首先，我们计划进一步优化工艺流程，以进一步提高生产效率和产品质量。

其次，我们将继续引进新的设备和技术，为工作团队提供更好的工具和设备支持。

此外，我们还将加强与供应商的合作，以确保原材料质量和供货的及时性。

冲压工艺及缺陷分析一、冲压工艺概述冲压工艺是金属加工中的一种常见工艺，它利用冲压模具对金属材料进行加工，通过冲击和挤压的方式将金属材料冲压成各种形状的零件。

冲压工艺具有精度高、生产效率高、适用范围广等优点，因此在汽车制造、家电制造、航空航天等领域得到了广泛应用。

冲压工艺的主要过程包括设计模具、材料选择、模具制造、冲压加工等步骤。

其中，模具设计和制造是冲压工艺中最关键的环节，模具的质量和精度直接影响到冲压零件的质量和加工效率。

二、冲压工艺中常见的缺陷在冲压工艺中，常见的缺陷主要包括以下几种：1. 断裂：断裂是由于冲压过程中受力过大或者材料质量不良导致的，断裂会导致零件的损坏和加工效率的降低。

2. 拉伸变形：拉伸变形是由于冲压过程中金属材料受到拉伸力而发生形变，导致零件尺寸不准确或者形状失真。

3. 凸包：凸包是指在冲压过程中，材料的一部分被挤出模具表面，形成突出的部分，影响零件的质量。

4. 波纹：波纹是指在冲压零件表面出现的波状凹凸，是由于冲压过程中受力不均匀导致的。

5. 折皱：折皱是指在冲压过程中，材料发生了多次弯曲导致的折痕，会影响零件的外观和功能。

以上这些缺陷都会对冲压零件的质量和使用性能造成不利影响，因此在冲压工艺中需要对这些缺陷进行分析和改进。

三、冲压工艺缺陷分析与改进措施1. 断裂缺陷分析：断裂是由于材料强度不足或者冲压过程中受力过大导致的，因此可以通过优化工艺参数和改进材料质量来解决这一问题。

比如选择合适的模具材料，进行热处理等措施来增加模具的使用寿命和抗压能力。

2. 拉伸变形分析：拉伸变形主要是由于冲压过程中应力不均匀导致的，可以通过优化模具结构、增加润滑剂等方法来减少拉伸变形的发生。

3. 凸包缺陷分析：凸包是由于模具设计不合理或者冲压参数设置不当导致的，可以通过改进模具结构、调整冲压速度和压力等方法来减少凸包的出现。

4. 波纹缺陷分析：波纹主要是由于冲压过程中受力不均匀导致的，可以通过增加冲压次数、调整模具结构、增加润滑剂等方法来减少波纹的出现。

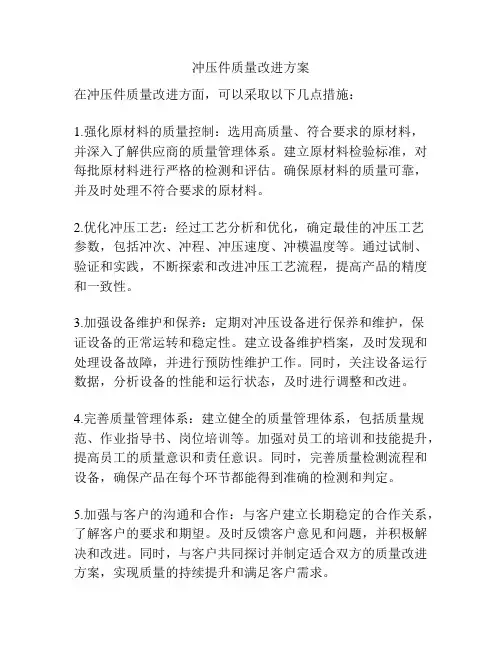

汽车冲压件缺陷分析及质量改进作者：李靖来源：《科技创新与应用》2019年第25期摘; 要：在汽车制造领域中，超过60%的金属制件需要使用冲压工艺加工成形。

由于原材料性质、冲压模具状态和操作者人为因素等，可能会导致冲压件表面存在一定的质量缺陷。

文章从汽车冲压件起皱、开裂、回弹等典型缺陷切入，深入探讨了制件表面质量缺陷检测方法，并提出了相应的改进措施。

关键词：汽车冲压件;成型缺陷;质量标准;解决措施中图分类号：TG386; ; ; ; ;文献标志码：A; ; ; ; ;文章编号：2095-2945（2019）25-0114-02Abstract： In the field of automobile manufacturing， more than 60% of metal parts need to be formed by stamping process. Due to the nature of raw materials， the state of stamping die， and the human factors of the operator， there may be some quality defects on the surface of stamping parts. In this paper， from the typical defects such as wrinkling， cracking and springback of automobile stamping parts， the detection methods of surface quality defects are discussed in depth， and corresponding improvement measures are put forward.Keywords： automobile stamping parts; forming defects; quality standards; solutions引言冲压成形是指利用冲压设备对材料施加压力，使其产生塑性变形的过程。

第1篇一、引言冲压工艺是一种重要的金属加工方法，广泛应用于汽车、家电、航空航天、电子通讯等领域。

随着工业技术的发展，冲压工艺在材料、设备、技术等方面都取得了显著的进步。

本文将对大众冲压工艺进行技术解析，并探讨其在不同领域的应用。

二、大众冲压工艺技术解析1. 冲压工艺原理冲压工艺是指利用冲压机械对金属板材进行塑性变形，使其成为所需形状和尺寸的零件或产品的加工方法。

冲压工艺主要包括以下步骤：（1）放料：将金属板材放置在冲压机械的工作台上。

（2）定位：将板材定位在冲压机械的模具上。

（3）剪切：利用剪切力将板材切割成所需尺寸。

（4）成形：利用模具对板材进行塑性变形，形成所需形状和尺寸的零件。

（5）取件：将成形后的零件从模具中取出。

2. 冲压工艺分类根据冲压工艺的特点，可以分为以下几种类型：（1）冷冲压：在室温下对金属板材进行冲压加工。

（2）热冲压：在高温下对金属板材进行冲压加工。

（3）深冲压：板材厚度较大，成形后零件深度较深的冲压工艺。

（4）浅冲压：板材厚度较小，成形后零件深度较浅的冲压工艺。

3. 冲压工艺特点（1）生产效率高：冲压工艺可以实现大批量生产，提高生产效率。

（2）精度高：冲压工艺可以精确控制零件的尺寸和形状。

（3）材料利用率高：冲压工艺可以充分利用材料，减少浪费。

（4）成本低：冲压工艺设备投资较小，运行成本低。

三、大众冲压工艺在各个领域的应用1. 汽车行业在汽车行业中，冲压工艺主要用于车身及零部件的制造。

如发动机罩、车门、行李箱盖、车架等。

冲压工艺在汽车制造中的应用具有以下优势：（1）提高车身强度和刚度。

（2）降低车身重量，提高燃油效率。

（3）提高车身美观性。

2. 家电行业在家电行业中，冲压工艺主要用于制造家电产品的外壳、支架等。

如洗衣机、冰箱、空调等。

冲压工艺在家电制造中的应用具有以下优势：（1）提高家电产品的美观性和耐用性。

（2）降低成本，提高生产效率。

（3）适应各种形状和尺寸的家电产品。

分析冲压工艺方案引言冲压工艺是一种常用的零件加工方法，广泛应用于汽车制造、电子设备制造、家电制造等行业。

合理的冲压工艺方案是确保产品质量和生产效率的关键因素之一。

本文将通过分析冲压工艺方案的准备工作、工艺流程设计、工艺参数确定等方面，探讨如何制定一份优秀的冲压工艺方案。

冲压工艺方案准备工作在制定冲压工艺方案之前，需要进行一系列的准备工作，以确保方案的有效性和可行性。

1.产品设计分析首先需要对产品进行详细的设计分析，了解产品的结构、尺寸、形状等特点。

同时还需要分析产品的材料特性，包括硬度、可塑性等。

这些信息将直接影响后续的工艺设计和参数选择。

2.模具设计与制造根据产品的设计要求，确定适合的冲压模具类型，并进行详细的模具设计与制造。

模具的质量和精度对冲压工艺的稳定性和产品质量具有重要影响，因此需要确保模具制造的精度和质量。

3.材料选择根据产品的要求和材料的特性，选择合适的冲压材料。

材料的选择应考虑其可塑性、强度、成本等因素，并与模具设计相匹配。

4.设备准备冲压工艺需要使用特定的冲压设备，包括冲床、模具、送料装置等。

在制定工艺方案之前，需要确认设备的可用性和适配性，并进行必要的维护和调整。

工艺流程设计制定冲压工艺方案时，需要设计合理的工艺流程，确保能够按照预定的步骤完成产品的冲压加工。

1.工序分解根据产品的结构和要求，将冲压过程分解为多个工序。

每个工序对应着不同的模具和工艺参数设置，需要逐一分析和确定。

2.工序顺序设计确定工序的加工顺序，通常是从简单到复杂、从粗加工到精加工的顺序进行。

这样可以逐步控制和调整冲压的参数，在保证产品质量的同时提高生产效率。

3.工序参数设置针对每个工序，需要根据材料特性、模具设计和机床设备情况等因素，设置合理的工艺参数。

这些参数包括冲床的压力、速度、行程等，以及模具的进给量、冷却剂使用等。

4.工序交接与检验在工艺流程设计中，需要考虑不同工序之间的交接与检验。

交接的目的是确保工序之间的衔接平稳和工件质量的稳定，而检验则是对产品质量进行评估和控制的重要环节。

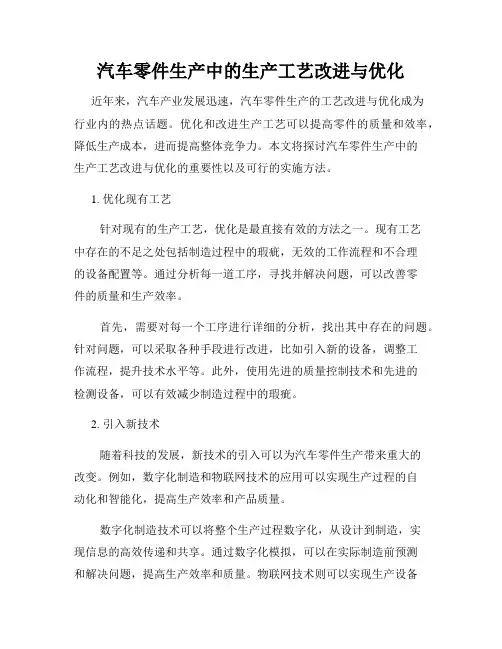

汽车零件生产中的生产工艺改进与优化近年来，汽车产业发展迅速，汽车零件生产的工艺改进与优化成为行业内的热点话题。

优化和改进生产工艺可以提高零件的质量和效率，降低生产成本，进而提高整体竞争力。

本文将探讨汽车零件生产中的生产工艺改进与优化的重要性以及可行的实施方法。

1. 优化现有工艺针对现有的生产工艺，优化是最直接有效的方法之一。

现有工艺中存在的不足之处包括制造过程中的瑕疵，无效的工作流程和不合理的设备配置等。

通过分析每一道工序，寻找并解决问题，可以改善零件的质量和生产效率。

首先，需要对每一个工序进行详细的分析，找出其中存在的问题。

针对问题，可以采取各种手段进行改进，比如引入新的设备，调整工作流程，提升技术水平等。

此外，使用先进的质量控制技术和先进的检测设备，可以有效减少制造过程中的瑕疵。

2. 引入新技术随着科技的发展，新技术的引入可以为汽车零件生产带来重大的改变。

例如，数字化制造和物联网技术的应用可以实现生产过程的自动化和智能化，提高生产效率和产品质量。

数字化制造技术可以将整个生产过程数字化，从设计到制造，实现信息的高效传递和共享。

通过数字化模拟，可以在实际制造前预测和解决问题，提高生产效率和质量。

物联网技术则可以实现生产设备之间的互联互通，提高生产过程的自动化程度，减少人工干预，降低错误率。

3. 优化供应链供应链管理是汽车零件生产中不可忽视的一环。

通过优化供应链，可以实现生产工艺的改进和优化。

例如，与供应商建立紧密的合作关系，实现信息的及时共享和协作，可以减少物料的脱节和延误，提高生产效率。

此外，根据市场需求和产品特点，合理规划供应链的布局和流程，可以减少物料运输成本和库存量，提高生产效率和响应速度。

通过可靠的供应链管理，汽车零件生产企业可以更好地应对市场变化，提高整体竞争力。

4. 人力资源管理在汽车零件生产中，人力资源是一个重要的方面。

优化和改进生产工艺需要配备高素质和专业化的人才。

因此，企业应该注重人才的培养和开发，提升员工的技能和素质。

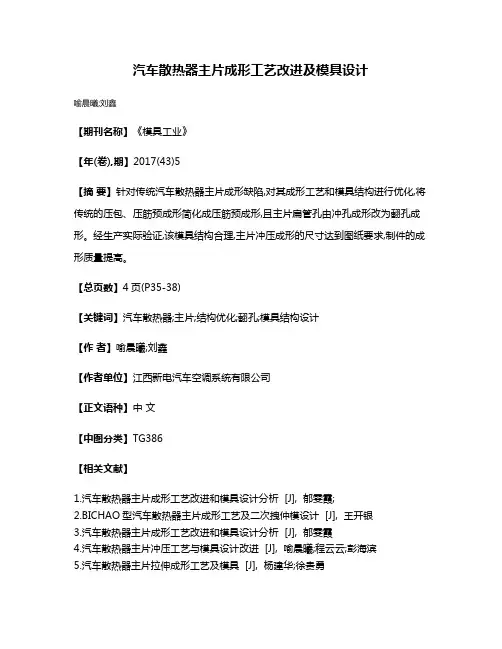

汽车散热器主片成形工艺改进及模具设计
喻晨曦;刘鑫
【期刊名称】《模具工业》
【年(卷),期】2017(43)5
【摘要】针对传统汽车散热器主片成形缺陷,对其成形工艺和模具结构进行优化,将传统的压包、压筋预成形简化成压筋预成形,且主片扁管孔由冲孔成形改为翻孔成形。

经生产实际验证,该模具结构合理,主片冲压成形的尺寸达到图纸要求,制件的成形质量提高。

【总页数】4页(P35-38)
【关键词】汽车散热器;主片;结构优化;翻孔;模具结构设计
【作者】喻晨曦;刘鑫
【作者单位】江西新电汽车空调系统有限公司
【正文语种】中文
【中图分类】TG386
【相关文献】
1.汽车散热器主片成形工艺改进和模具设计分析 [J], 郁雯霞;
2.BICHAO型汽车散热器主片成形工艺及二次拽仲模设计 [J], 王开银
3.汽车散热器主片成形工艺改进和模具设计分析 [J], 郁雯霞
4.汽车散热器主片冲压工艺与模具设计改进 [J], 喻晨曦;程云云;彭海滨
5.汽车散热器主片拉伸成形工艺及模具 [J], 杨建华;徐贵勇
因版权原因，仅展示原文概要，查看原文内容请购买。

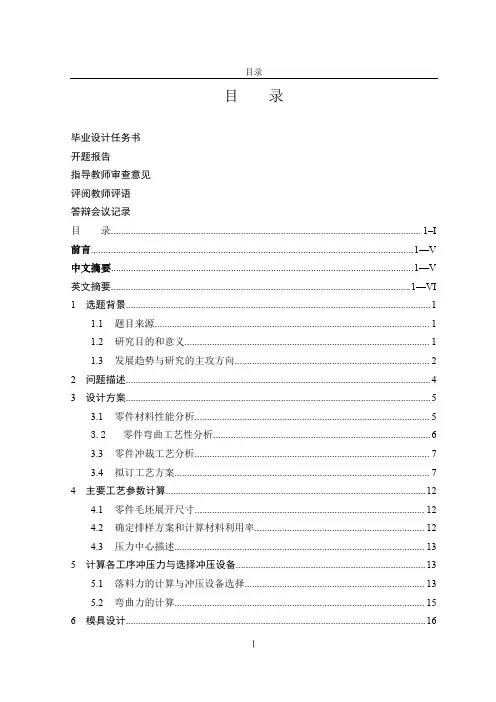

目录毕业设计任务书开题报告指导教师审查意见评阅教师评语答辩会议记录目录............................................................................................................................1–I 前言.................................................................................................................................1—V 中文摘要.........................................................................................................................1—V 英文摘要........................................................................................................................1—VI 1选题背景.. (1)1.1题目来源 (1)1.2研究目的和意义 (1)1.3发展趋势与研究的主攻方向 (2)2问题描述 (4)3设计方案 (5)3.1零件材料性能分析 (5)3.2零件弯曲工艺性分析 (6)3.3零件冲裁工艺分析 (7)3.4拟订工艺方案 (7)4主要工艺参数计算 (12)4.1零件毛坯展开尺寸 (12)4.2确定排样方案和计算材料利用率 (12)4.3压力中心描述 (13)5计算各工序冲压力与选择冲压设备 (13)5.1落料力的计算与冲压设备选择 (13)5.2弯曲力的计算 (15)6模具设计 (16)6.1落料凹模的设计 (16)6.2冲孔凸模的设计 (17)6.3凹凸模设计 (19)6.4弯曲模设计 (19)6.5弯曲凸模工作尺寸的计算 (20)7模具相关标准件的选择 (21)7.1模架选择 (21)7.2卸斜装置标准件选择 (23)7.3其他结构的设计 (25)8模具装配与结果分析 (26)8.1模具装配图与零件列表 (26)8.2结果分析 (27)9结束语 (28)参考文献 (29)致谢 (29)附录Ⅰ冲孔落料的总装配图 (31)附录Ⅱ冲孔凸模图 (31)附录Ⅲ冲孔落料的落料凹模 (31)附录Ⅳ弯曲总装配图 (31)附录Ⅴ下模座 (31)附录Ⅵ卸料板 (31)前言自从跨过千禧年的门坎来，我们国家的汽车制造业就迅速膨胀起来，从上海大众到广东东风，从通用汽车到天津吉利，从酿酒到进军汽车模具产业的四川五粮液集团，掀起一股涉及行业内由大型卡车到小型汽车生产的调整，老牌汽车基础上出现新的产业竞争，跨行业的进入性竞争，形势一片大好。

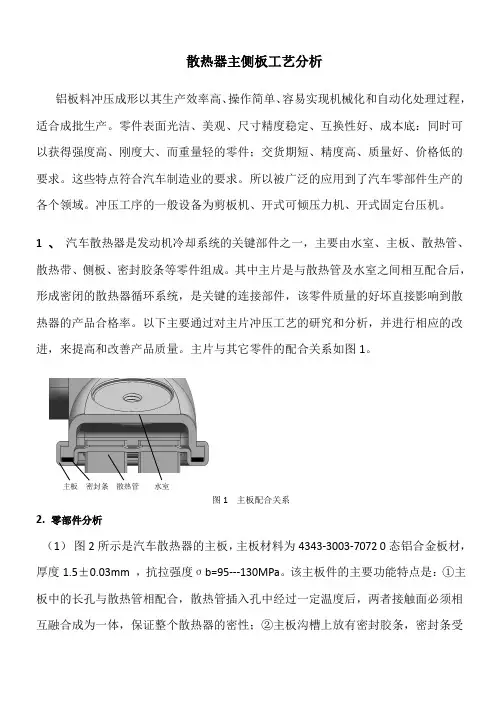

散热器主侧板工艺分析铝板料冲压成形以其生产效率高、操作简单、容易实现机械化和自动化处理过程，适合成批生产。

零件表面光洁、美观、尺寸精度稳定、互换性好、成本底：同时可以获得强度高、刚度大、而重量轻的零件；交货期短、精度高、质量好、价格低的要求。

这些特点符合汽车制造业的要求。

所以被广泛的应用到了汽车零部件生产的各个领域。

冲压工序的一般设备为剪板机、开式可倾压力机、开式固定台压机。

1 、汽车散热器是发动机冷却系统的关键部件之一，主要由水室、主板、散热管、散热带、侧板、密封胶条等零件组成。

其中主片是与散热管及水室之间相互配合后，形成密闭的散热器循环系统，是关键的连接部件，该零件质量的好坏直接影响到散热器的产品合格率。

以下主要通过对主片冲压工艺的研究和分析，并进行相应的改进，来提高和改善产品质量。
