单片机万年历电子钟设计报告含电路图和源程序

数字钟、万年历制作（基于单片机）电路原理图：程序：//********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数，P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志，正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志，则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。

51单片机做的12864万年历这是我花了一个星期时间做的万年历；一开始是一些图片，后面是这个制作的C语言源程序；希望大家稀饭：Main.c#include "reg52.h"#include "macroconst.h"#include "keyscan.h"#include "screen.h"#include "18b20.h"#include "ds1302.h"#include "atao_12864.h"#include "24c02.h"idata unsigned char state1[1];unsigned char screennum=1;//屏幕号#define time_task_sec 200 //节拍200Hz#define clock 24000000 //晶振#define max_task 4 //最大任务数idata unsigned char task_delay[4];#define task_delay0 time_task_sec/1 //2赫兹18b20 #define task_delay1 time_task_sec/5 //10赫兹屏幕#define task_delay2 time_task_sec/3 //4赫兹1302 #define task_delay3 time_task_sec/20 //20赫兹键盘void init(){unsigned char i;init18b20();ds1302_init();initina1(); //---------------------------LCD字库初始化程序RdFromROM(state1,8,1);state[0]=state1[0]; //-------界面RdFromROM(state1,15,1);state[1]=state1[0];//------- 闹钟RdFromROM(state1,11,1);key_sound=state1[0];//-------按键音// state[2]=state1[2];// state[3]=state1[3];screennum=1;//------默认一号屏for(i=0;i<max_task;i++)//清除任务延时{task_delay[i]=0;}TMOD=0x11;EA=1;TH0=255-clock/time_task_sec/12/526;TL0=255-clock/time_task_sec/12%526;ET0=1;TR0=1;}void main(){init();while(1){ if(task_delay[0]==0){readtemp(); task_delay[0]=task_delay0;} if(task_delay[3]==0){MenuCheckKey();task_delay[3]=task_delay1;}if(task_delay[1]==0){screen_select(screennum);task_delay[1]=task_delay1;} if(task_delay[2]==0){ds1302_read_time(); task_delay[2]=task_delay0;} }}void timer0() interrupt 1{uchar i=0;TH0=255-clock/time_task_sec/12/526;TH1=255-clock/time_task_sec/12%526;for(i=0;i<max_task;i++)if(task_delay[i]) task_delay[i]--; // miao=21,fen=33,xiaomiao=94;if(ma_start==1){tt++;if(tt==8){tt=0;xiaomiao++;if(xiaomiao==99){xiaomiao=0;miao++;if(miao==60){miao=0;fen++;if(fen==99){fen=0;}}}}}}Screen.c:#include "reg52.h"#include "macroconst.h"#include "delay.h"#include "18b20.h"#include "atao_12864.h"#include "ds1302.h"#include "24c02.h"#include "festival.h"#include "keyscan.h"idata unsigned char miao=0,fen=78,xiaomiao=0,tt=0;idata unsigned char bai,shi,ge,shinian,genian,shiyue,geyue,shiri,geri,shishi,geshi,shifen,gefen,shimi ao,gemiao;idata unsigned char Number[4];unsigned char code mainmenu[]={" 主菜单""3.查询 4.温度""1.调时 2.秒表""5.设置 6.返回"};unsigned char code setmenu[]={" 设置""3.查温 4.按键""1.界面 2.闹铃""5.报时 6.返回"};void gettime(){shinian=(time_buf1[1]%100)/10;genian=(time_buf1[1]%100)%10;shiyue=(time_buf1[2])/10;geyue=(time_buf1[2])%10;shiri=(time_buf1[3])/10;geri=(time_buf1[3])%10;shishi=(time_buf1[4])/10;geshi=(time_buf1[4])%10;shifen=(time_buf1[5])/10;gefen=(time_buf1[5])%10;shimiao=(time_buf1[6])/10;gemiao=(time_buf1[6])%10;}void screen_select(uchar num){// initina1();gettime() ;if(num==1) //----------主界面{Lcd_Set_Post(1,0);TransferData(shinian+48,1);//----------------------年TransferData(genian+48,1);TransferData('/',1);TransferData(shiyue+48,1);//----------------------月TransferData(geyue+48,1);TransferData('/',1);TransferData(shiri+48,1);//----------------------日TransferData(geri+48,1);Lcd_Set_Post(1,4);if(state[1]==1)//----------------闹铃的状态图标{TransferData(' ',1);TransferData(14,1);}Lcd_Set_Post(1,5);if(key_sound==1){TransferData(13,1);}if(state[0]==0){Lcd_Set_Post(1,7); //----------------农历年nian(0);Lcd_Set_Post(2,0);//----------------------- 农历日月LCD_WRITE_CHAR("农历");Conversion(0,time_buf[1],time_buf[2],time_buf[3]);TransferData(month_moon/16+'0',1);TransferData(month_moon%16+'0',1);TransferData('/',1);TransferData(day_moon/16+'0',1);TransferData(day_moon%16+'0',1);}if(state[0]==1){Lcd_Set_Post(3,5);}else {Lcd_Set_Post(2,5);}LCD_WRITE_CHAR("星期");//----------------------星期if(time_buf1[7]==7) {LCD_WRITE_CHAR("日");}if(time_buf1[7]==6) {LCD_WRITE_CHAR("六");}if(time_buf1[7]==5) {LCD_WRITE_CHAR("五");}if(time_buf1[7]==4) {LCD_WRITE_CHAR("四");}if(time_buf1[7]==3) {LCD_WRITE_CHAR("三");}if(time_buf1[7]==2) {LCD_WRITE_CHAR("二");}if(time_buf1[7]==1) {LCD_WRITE_CHAR("一");}Lcd_Set_Post(3,0);TransferData(shishi+48,1);//----------------------时TransferData(geshi+48,1);TransferData(58,1);TransferData(shifen+48,1);//----------------------分TransferData(gefen+48,1);TransferData(58,1);TransferData(shimiao+48,1);//----------------------秒TransferData(gemiao+48,1);if(state[0]==0){bai=(temph/100); //---------------------------------温度shi=(temph%100)/10;ge=(temph%100)%10;Lcd_Set_Post(3,4);if(zerotemp==0){TransferData(' ',1);TransferData(' ',1);} Lcd_Set_Post(3,5);TransferData(shi+48,1);TransferData(ge+48,1);TransferData('.',1);TransferData(templ+48,1);TransferData(0xa1,1);TransferData(0xe6,1);Lcd_Set_Post(4,0);festival(time_buf[2],time_buf[3],time_buf[4]);//农历}}if(num==3)//----------主菜单{Lcd_Set_Post(1,0);//--------设置显示位置LCD_WRITE_CHAR(mainmenu);}if(num==4)//----------设置菜单{Lcd_Set_Post(1,0);//--------设置显示位置LCD_WRITE_CHAR(setmenu);}if(num==5)//----------时间设置{Lcd_Set_Post(1,2);//--------设置显示位置LCD_WRITE_CHAR("时间设置");Lcd_Set_Post(2,1);TransferData(shinian+48,1);//----------------------年TransferData(genian+48,1);LCD_WRITE_CHAR("年");TransferData(shiyue+48,1);//----------------------月TransferData(geyue+48,1);LCD_WRITE_CHAR("月");TransferData(shiri+48,1);//----------------------日TransferData(geri+48,1);LCD_WRITE_CHAR("日");TransferData(time_buf1[7]+48,1);//---------------星期Lcd_Set_Post(3,2);TransferData(shishi+48,1);//--------------------时TransferData(geshi+48,1);LCD_WRITE_CHAR("时");TransferData(shifen+48,1);//---------------------分TransferData(gefen+48,1);LCD_WRITE_CHAR("分");TransferData(shimiao+48,1);//--------------------秒TransferData(gemiao+48,1);}if(num==6)//----------秒表{uchar shi1,shi2,shi3,ge1,ge2,ge3;Lcd_Set_Post(1,3);//--------设置显示位置LCD_WRITE_CHAR("秒表");Lcd_Set_Post(3,2);shi1=fen/10;ge1=fen%10;TransferData(shi1+48,1);TransferData(ge1+48,1);TransferData(':',1);shi2=miao/10;ge2=miao%10;TransferData(shi2+48,1);TransferData(ge2+48,1);TransferData(':',1);shi3=xiaomiao/10;ge3=xiaomiao%10;TransferData(shi3+48,1);TransferData(ge3+48,1);}if(num==8){Lcd_Set_Post(1,2);//--------农历查询LCD_WRITE_CHAR("温度查询");Lcd_Set_Post(3,0);//--------农历查询LCD_WRITE_CHAR("最高温度"); TransferData(':',1);RdFromROM(Number,0,4);if(Number[3]==0){TransferData('-',1);}Lcd_Set_Post(3,5);TransferData(Number[0]+48,1); TransferData(Number[1]+48,1); TransferData('.',1);TransferData(Number[2]+48,1); TransferData(0xa1,1);TransferData(0xe6,1); Lcd_Set_Post(4,0);//--------农历查询LCD_WRITE_CHAR("最低温度"); TransferData(':',1);RdFromROM(Number,4,4);if(Number[3]==0){TransferData('-',1);}Lcd_Set_Post(4,5);TransferData(Number[0]+48,1); TransferData(Number[1]+48,1); TransferData('.',1);TransferData(Number[2]+48,1); TransferData(0xa1,1);TransferData(0xe6,1); }if(num==9)//----------界面菜单{Lcd_Set_Post(1,2);//--------设置显示位置LCD_WRITE_CHAR("界面选择");Lcd_Set_Post(2,0);TransferData(1+48,1);TransferData('.',1);LCD_WRITE_CHAR("多功能界面");Lcd_Set_Post(3,0);TransferData(2+48,1);TransferData('.',1);LCD_WRITE_CHAR("简洁界面");}。

万年历设计报告学院：武夷学院班级：09电信1班组员：林巧文一、设计要求与方案论证21.1 设计要求：21.1.1根本要求21.1.2发挥局部21.2 系统根本方案选择和论证21.2.1单片机芯片的选择方案和论证：21.2.2 显示模块选择方案和论证：21.2.3时钟芯片的选择方案和论证：31.3 电路设计最终方案决定3二、理论分析与计算32.1，秒数的产生由定时器T0产生：3三.系统的硬件设计与实现43.1 电路设计框图：43.2 系统硬件概述：43.3 主要单元电路的设计53.3.1单片机主控制模块的设计53.3.2显示模块的设计53.3.3闹钟模块的设计73.3.4电源稳压模块7四、系统的软件设计74.1程序流程框图74.2闹钟模块流程图：74.3按键调整模块流程图：7五、测试方案与测试结果分析75.1 测试仪器 (7)5.2软件测试平台 Keil C5185.3 模块测试85.3.1显示模块测试85.4测试结果分析与结论85.4.1测试结果分析85.4.2 测试结论 (8)六、作品总结9参考文献9附录一：系统电路图9附录三：系统C程序10一、设计要求与方案论证1.1 设计要求：根本要求〔1〕准确显示：时、分、秒〔24小时制〕〔2〕显示星期〔3〕显示公历〔4〕时间、日期、星期可调节〔5〕断电记忆功能发挥局部〔1〕闹钟功能〔2〕显示阴历〔3〕显示24节气〔4〕其他1.2 系统根本方案选择和论证单片机芯片的选择方案和论证：方案一:采用89C51芯片作为硬件核心，采用Flash ROM，内部具有4KB ROM 存储空间,能于3V的超低压工作,而且与MCS-51系列单片机完全兼容,但是运用于电路设计中时由于不具备ISP在线编程技术, 当在对电路进展调试时，由于程序的错误修改或对程序的新增功能需要烧入程序时，对芯片的屡次拔插会对芯片造成一定的损坏。

方案二:采用AT89S52,片内ROM全都采用Flash ROM；能以3V的超底压工作；同时也与MCS-51系列单片机完全该芯片内部存储器为8KB ROM 存储空间，同样具有89C51的功能，且具有在线编程可擦除技术，当在对电路进展调试时，由于程序的错误修改或对程序的新增功能需要烧入程序时，不需要对芯片屡次拔插，所以不会对芯片造成损坏。

嵌入式系统概述题目：基于单片机的万年历设计班级：自动化1304班一、系统功能概述此设计以AT89C51为控制芯片，用RTC定时器实现万年历的控制与设计。

所进行控制的语句是通过C语言实现的，并且用串口助手显示能动态地显示当前时间信息，包括年、月、日、时、分、秒。

二、硬件设计原理图：1.万年历电路图设计如下：三、软件设计：1.设计思路：本设计主要由3大部分电路组成：单片机最小系统电路、时钟显示电路和参数修改电路。

其中单片机最小系统主要由复位电路和时钟电路组成。

设计中，当接收到修改参数的指令，将停止时钟的继续，转而进行指令程序，在指令结束后转回断点处继续进行计时。

2.流程图：四、基于单片机万年历的源代码：#include <reg52.h>#include <intrins.h>#include <string.h>#define uint unsigned int#define uchar unsigned charsbit IO = P1^0;sbit SCLK = P1^1;sbit RST = P1^2;sbit RS = P2^0;sbit RW = P2^1;sbit EN = P2^2;sbit KEY1=P3^4;sbit KEY2=P3^5;sbit KEY3=P3^6;uchar*WEEK[]={"SUN","***","MON","TUS","WEN"," THU","FRI","SAT"};uchar LCD_DSY_BUFFER1[]={"DATE 00-00-00 "};uchar LCD_DSY_BUFFER2[]={"TIME 00:00:00 "};uchar DateTime[7]; //秒，分，时，日，月，周，年ucharflag,flag_1,i,miao,fen,shi,ri,yue,zhou,nian; void DelayMS(uint ms){uchar i;while(ms--){for(i=0;i<120;i++);}}/*********************************************** ******/ //函数名称:Write_A_Byte_TO_DS1302(uchar x)//函数功能: 向1302写入一个字节//入口参数: x//出口参数: 无//调用子程序: 无/*********************************************** ******/void Write_A_Byte_TO_DS1302(uchar x){uchar i;for(i=0;i<8;i++){IO=x&0x01;SCLK=1;SCLK=0;x>>=1;}}void Write_DS1302(uchar add,uchar num) {SCLK=0;RST=0;RST=1;Write_A_Byte_TO_DS1302(add);Write_A_Byte_TO_DS1302(num);RST=0;SCLK=1;}/*********************************************** ******///函数名称:Get_A_Byte_FROM_DS1302()//函数功能: 从1302读一个字节//入口参数: 无//出口参数: b/16*10+b%16 //调用子程序: 无/*********************************************** ******/uchar Get_A_Byte_FROM_DS1302(){uchar i,b=0x00;for(i=0;i<8;i++){b |= _crol_((uchar)IO,i);SCLK=1;SCLK=0;}return b/16*10+b%16;}/*********************************************** ******///函数名称: Read_Data(uchar addr)//函数功能: 指定位置读数据//入口参数: addr//出口参数: dat//调用子程序: Write_Abyte_1302(addr) /*********************************************** ******/uchar Read_Data(uchar addr){uchar dat;RST = 0;SCLK=0;RST=1;Write_A_Byte_TO_DS1302(addr);dat = Get_A_Byte_FROM_DS1302();SCLK=1;RST=0;return dat;}/*********************************************** ******///函数名称: GetTime()//函数功能: 读取时间//入口参数: 无//出口参数: 无//调用子程序: 无/*********************************************** ******/void GetTime(){uchar i,addr = 0x81;for(i=0;i<7;i++){DateTime[i]=Read_Data(addr);addr+=2; }}uchar Read_LCD_State(){uchar state;RS=0;RW=1;EN=1;DelayMS(1);state=P0;EN = 0;DelayMS(1);return state;}void LCD_Busy_Wait(){while((Read_LCD_State()&0x80)==0x80); DelayMS(5);}void Write_LCD_Data(uchar dat) //写数据到1602{LCD_Busy_Wait();RS=1;RW=0;EN=0;P0=dat;EN=1;DelayMS(1); EN=0;}void Write_LCD_Command(uchar cmd) //写命令{LCD_Busy_Wait();RS=0;RW=0;EN=0;P0=cmd;EN=1;DelayMS(1); EN=0;}void Init_LCD() //1602 初始化{Write_LCD_Command(0x38);DelayMS(1);Write_LCD_Command(0x01);DelayMS(1);Write_LCD_Command(0x06);DelayMS(1);Write_LCD_Command(0x0c);DelayMS(1);}void Set_LCD_POS(uchar p){Write_LCD_Command(p|0x80);}void Display_LCD_String(uchar p,uchar *s) //1602显示{uchar i;Set_LCD_POS(p);for(i=0;i<16;i++){Write_LCD_Data(s[i]);DelayMS(1);}}void write_com(uchar com){RS=0;P0=com;DelayMS(5);EN=1;DelayMS(5);EN=0;}void write_date(uchar date){RS=1;P0=date;DelayMS(5);EN=1;DelayMS(5);EN=0;}void display(uchar add,uchar date){uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+0x40+add);write_date(0x30+shi);write_date(0x30+ge);}void display1(uchar add,uchar date) {uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+add);write_date(0x30+shi);write_date(0x30+ge);}void Format_DateTime(uchar d,uchar *a) {a[0]=d/10+'0';a[1]=d%10+'0';}uchar ZH(uchar dat){uchar tmp;tmp=dat/10;dat=dat%10;dat=dat+tmp*16;return dat;}void Keyscan(){flag_1=1;while(flag_1){if(KEY1==0){DelayMS(5);while(!KEY1);flag=(flag+1)%8;switch(flag){case(1): Write_LCD_Command(0x0f);Write_LCD_Command(0x80+0x40+11);break;case(2):Write_LCD_Command(0x80+0x40+8);break;case(3):Write_LCD_Command(0x80+0x40+5);break;case(4):Write_LCD_Command(0x80+13);break;case(5):Write_LCD_Command(0x80+11);break;case(6):Write_LCD_Command(0x80+8);break;case(7):Write_LCD_Command(0x80+5);break;case(0): flag_1=0;Write_LCD_Command(0x0c);//miaoWrite_DS1302(0x8e,0x00);Write_DS1302(0x80,ZH(DateTime[0]));Write_DS1302(0x8e,0x80);//fenWrite_DS1302(0x8e,0x00);Write_DS1302(0x82,ZH(DateTime[1]));Write_DS1302(0x8e,0x80);//shiWrite_DS1302(0x8e,0x00);Write_DS1302(0x84,ZH(DateTime[2]));Write_DS1302(0x8e,0x80);//riWrite_DS1302(0x8e,0x00);Write_DS1302(0x86,ZH(DateTime[3]));Write_DS1302(0x8e,0x80);// yueWrite_DS1302(0x8e,0x00);Write_DS1302(0x88,ZH(DateTime[4]));Write_DS1302(0x8e,0x80);//nianWrite_DS1302(0x8e,0x00);Write_DS1302(0x8c,ZH(DateTime[6]));Write_DS1302(0x8e,0x80);break;}}if(flag!=0){if(KEY2==0){DelayMS(5);if(KEY2==0)while(!KEY2);if(flag==1) //miao{DateTime[0]++;if(DateTime[0]==60)DateTime[0]=0;write_com(0x80+0x40+11);display(11,DateTime[0]);}if(flag==2) //fen{DateTime[1]++;if(DateTime[1]==60)DateTime[1]=0;write_com(0x80+0x40+8);display(8,DateTime[1]);}if(flag==3) //shi{DateTime[2]++;if(DateTime[2]==24)DateTime[2]=0;write_com(0x80+0x40+5);display(5,DateTime[2]);}/* if(flag==4) //zhou {DateTime[0]++;if(DateTime[0]==60)DateTime[0]=0;write_com(0x80+0x40+11);display(11,DateTime[0]);} */if(flag==5) // ri{DateTime[3]++;if(DateTime[3]==30)DateTime[3]=0;write_com(0x80+11);display1(11,DateTime[3]); }if(flag==6) //yue{DateTime[4]++;if(DateTime[4]==13)DateTime[4]=0;write_com(0x80+8);display1(8,DateTime[4]);}if(flag==7) //nian{DateTime[6]++;if(DateTime[6]==100)DateTime[6]=0;write_com(0x80+5);display1(5,DateTime[6]);}}}if(flag!=0){if(KEY3==0){DelayMS(5);if(KEY3==0)while(!KEY3);if(flag==1) //miao{DateTime[0]--;if(DateTime[0]==-1)DateTime[0]=0;write_com(0x80+0x40+11);display(11,DateTime[0]);}if(flag==2) //fen{DateTime[1]--;if(DateTime[1]==-1)DateTime[1]=0;write_com(0x80+0x40+8);display(8,DateTime[1]);}if(flag==3) //shi{DateTime[2]--;if(DateTime[2]==-1)DateTime[2]=0;write_com(0x80+0x40+5);display(5,DateTime[2]);}/* if(flag==4) //zhou {DateTime[0]++;if(DateTime[0]==60)DateTime[0]=0;write_com(0x80+0x40+11);display(11,DateTime[0]);} */if(flag==5) // ri{DateTime[3]--;if(DateTime[3]==-1)DateTime[3]=0;write_com(0x80+11);display1(11,DateTime[3]); }if(flag==6) //yue{DateTime[4]--;if(DateTime[4]==-1)DateTime[4]=0;write_com(0x80+8);display1(8,DateTime[4]);}if(flag==7) //nian{DateTime[6]--;if(DateTime[6]==-1)DateTime[6]=0;write_com(0x80+5);display1(5,DateTime[6]);}}}}}void main() {Init_LCD(); while(1) {EA=1;EX0=1;GetTime();Format_DateTime(DateTime[6],LCD_DSY_BUF FER1+5); //年Format_DateTime(DateTime[4],LCD_DSY_BUF FER1+8); //月Format_DateTime(DateTime[3],LCD_DSY_BUF FER1+11); //日strcpy(LCD_DSY_BUFFER1+13,WEEK[DateTim e[5]]); //周Format_DateTime(DateTime[2],LCD_DSY_BUF FER2+5); //时Format_DateTime(DateTime[1],LCD_DSY_BUF FER2+8); //分Format_DateTime(DateTime[0],LCD_DSY_BUF FER2+11); //秒Display_LCD_String(0x00,LCD_DSY_BUFFER1);Display_LCD_String(0x40,LCD_DSY_BUFFER2); }}void int0() interrupt 0{Keyscan();}五、运行结果：。

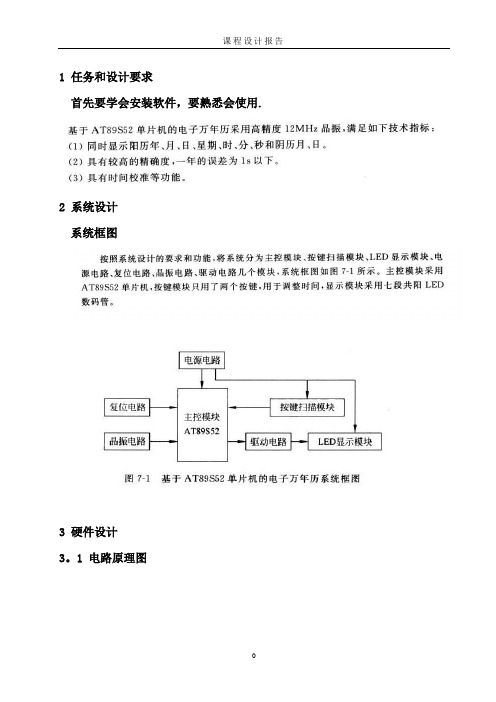

1 任务和设计要求首先要学会安装软件，要熟悉会使用.2 系统设计系统框图3 硬件设计3。

1 电路原理图3.2 主要单元电路3。

3 元件清单4 软件设计4.1 程序流程图4.2程序清单TIME_WEEK DATA 52H TIME_YEAR DATA 5DH TIME_MONTH DATA 5EH TIME_DATA DATA 5FH YEARH DATA 36HYEAR DATA 35H MONTH DATA 34HDAY DATA 33HHOUR DATA 32H MINUTE DATA 31HSEC DATA 30HAAA BIT P3.0BBB BIT P3.1AA BIT P3.3BB BIT P3.4CC BIT P3。

5BL BIT P3.2BZ1 BIT 21H.0 TIMES DATA 20H COM DATA P1 ORG 0000HLJMP START ORG 0003H RETIORG 000BH LJMP INTT0ORG 0013H RETIORG 001BH RETIORG 0023H RETISTART:MOV R0,#30HMOV R7,＃9 CLEETE:MOV @R0,＃00HINC R0DJNZ R7，CLEETEMOV TIMES，#00H MOV TMOD,＃01H MOV TL0，#0C0H MOV TH0，#63H MOV SEC,#0MOV MINUTE，＃0H MOV HOUR，#0H MOV DAY，＃01H MOV MONTH,＃01H MOV YEAR，＃01H MOV YEARH，＃20H SETB EASETB ET0SETB TR0MOV R4,＃19 START1:CALL DISPJNB AA,SETMM1 JMP START1 SETMM1:CALL SETMMJMP START1SETMM：CALL DISPCALL DISPJB AA,SETMM0SETMM2：JNB AA,SETMM3CLR ET0CLR TR0MOV SEC，#0MOV TIMES，＃01H MOV R0，#MINUTE SETMM4：NOPINC22：CALL OFFLCALL INC11CALL DISPJB AA，INC22CALL DISPJB AA，INC22INC R0MOV A,TIMESRL AMOV TIMES，AJNB TIMES. 5, SETMM4 SETMM12：JNB AA ，SETMM11 SETMM0：SETB TR0SETB ET0RETSETMM11：CALL DISPJMP SETMM12 SETMM3：CALL DISPJMP SETMM2INC11:MOV R3,#40INC111:MOV A，＠R0JB BB，INC17 ADD A,#1DA ACALL INC000INC13：JNB BB ，INC14 INC17:MOV ＠R0,A CALL DISP DJNZ R3，INC111 RETINC14：CALL DISP JMP INC13 OFFL：MOV 22H,＠R0 MOV R6,#10 OFF1：MOV R7,#10OFF2：MOV @ R0, ＃0AAH CALL DISPDJNZ R7 , OFF2DJNZ R6 , OFF1MOV ＠R0 , 22HRETINC000:JB TIMES。

自己制作的单片机万年历程序+原理图单片机万年历仿真原理图如下仿真Altium Designer画的万年历原理图和PCB图如下：PCB原理图基于51单片机，可以完成时钟显示、公历显示、农历显示、温度显示、闹钟报警定时的LCD时钟PPT内容预览：本设计使用AT89C51来做主控芯片，其强大的功能足够实现我们设计的所有功能。

使用LCD1602的液晶显示器来进行显示。

使用Keil uVision5进行编程。

通过Proteus8.6来进行仿真。

点击一次K1进入时钟设置页面，通过点击K2切换时、秒、分、星期、年、月、日，通过K3与K4实现加减来完成时钟的设置点击两次K1进入闹钟设置页面，通过点击K2切换开关、时、秒、分，通过K3与K4实现加减完成闹钟的设置。

单片机源程序如下注释是很全的#include //调用单片机头文件#define uchar unsigned char //无符号字符型宏定义变量范围0~255#define uint unsigned int //无符号整型宏定义变量范围0~65535#include "eeprom52.h"#include "nongli.h"#include "intrins.h"bit flag_200ms ;bit flag_100ms ;sbit beep = P3^7; //蜂鸣器定义bit flag_beep_en;uint clock_value; //用作闹钟用的sbit dq = P3^1; //18b20 IO口的定义uint temperature ; //温度变量uchar flag_nl; //农历阳历显示标志位uchar menu_1,menu_2;uchar key_time,flag_value; //用做连加的中间变量bit key_500ms ;uchar n_nian,n_yue,n_ri; //农历显示的函数#include "ds1302.h"#include "lcd1602.h"/******************把数据保存到单片机内部eeprom中******************/void write_eeprom(){SectorErase(0x2000);byte_write(0x2000, fen1);byte_write(0x2001, shi1);byte_write(0x2002, open1);byte_write(0x2058, a_a);}/******************把数据从单片机内部eeprom中读出来*****************/void read_eeprom(){fen1 = byte_read(0x2000);shi1 = byte_read(0x2001);open1 = byte_read(0x2002);a_a = byte_read(0x2058);}/**************开机自检eeprom初始化*****************/void init_eeprom(){read_eeprom(); //先读if(a_a != 1) //新的单片机初始单片机内问eeprom{fen1 = 3;shi1 = 8;a_a = 1;write_eeprom(); //保存数据}}/***********************18b20初始化函数*****************************/void init_18b20(){bit q;dq = 1; //把总线拿高delay_uint(1); //15usdq = 0; //给复位脉冲delay_uint(80); //750usdq = 1; //把总线拿高等待delay_uint(10); //110usq = dq; //读取18b20初始化信号delay_uint(20); //200usdq = 1; //把总线拿高释放总线}/*************写18b20内的数据***************/void write_18b20(uchar dat){uchar i;for(i=0;i<8;i++){ //写数据是低位开始dq = 0; //把总线拿低写时间隙开始dq = dat & 0x01; //向18b20总线写数据了delay_uint(5); // 60usdq = 1; //释放总线}}/*************读取18b20内的数据***************/uchar read_18b20(){uchar i,value;for(i=0;i<8;i++){dq = 0; //把总线拿低读时间隙开始value >>= 1; //读数据是低位开始dq = 1; //释放总线if(dq == 1) //开始读写数据value |= 0x80;delay_uint(5); //60us 读一个时间隙最少要保持60us 的时间}return value; //返回数据}/*************读取温度的值读出来的是小数***************/uint read_temp(){uint value;uchar low; //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序init_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0x44); //启动一次温度转换命令delay_uint(50); //500usinit_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0xbe); //发出读取暂存器命令EA = 0;low = read_18b20(); //读温度低字节value = read_18b20(); //读温度高字节EA = 1;value <<= 8; //把温度的高位左移8位value |= low; //把读出的温度低位放到value的低八位中value *= 0.625; //转换到温度值小数return value; //返回读出的温度带小数}/******************1ms 延时函数*******************/void delay_1ms(uint q){uint i,j;for(i=0;i<>< p=""><>for(j=0;j<120;j++);}/******************写星期函数*******************/void write_week(uchar hang,uchar add,uchar week)//写星期函数{if(hang==1)write_com(0x80+add);elsewrite_com(0x80+0x40+add);。

一、设计任务与要求：本设计准备实现的功能：(1) 显示公历日期功能（年、月、日、星期）。

(2) 可通过按键切换年、月、日、星期的显示状态。

(3) 可随时调校年、月、日及星期。

(4) 可每次增减一进行时间调节。

(5) 可动态完整显示年份，实现真正的万年历显示。

二、方案设计与论证：1.方案一：通过一段时间对专业书籍及多种设计方案的研究及分析，在计数电路芯片的选择上可以采用74LS160或74LS90，在实现的电路中有两种方案来实现清零（异步置数和同步清零）；对于实现年、月、日、星期的显示,可采用LED液晶显示屏、点阵式数码管、LED数码管中的一种；在实现年、月、日、星期的校时方面，可设置K3 、K2、K1三个开关分别作为年、月、日的校时控制开关，由于“日”与“星期”同步，因而控制“日”的同时也控制了“星期”。

另外通过按钮开关可以在日期与时间间切换和对时钟进行调整。

该方案的系统原理框图如下：图中各单元电路的工作原理如下：（1）计数器电路：包括年计数器、月计数器、日计数器、星期计数器四部分。

各部分分别完成对“年”、“月”、“日”、“星期”的计数。

（2）译码显示电路：译码显示电路的功能是将年、月、日、星期计数器输出的4位二进制码进行翻译后显示出相应的十进制数字。

（3）校时电路：当数字钟计时出现误差时，必须对时间进行校正，通常称为“校时”，校时是数字钟应该具备的基本功能，一般要求能对年、月、日分别进行校正。

2.方案二：对于本题目的设计，我们不仅可以运用以前学过的课程——《数字电路逻辑设计》里边的知识来完成，也可以运用我们所学过的单片机知识来完成本设计，我们可以直接用叫简单的单片机芯片AT89C51再加上其周围的外设电路结构来完成。

该方案的系统原理框图如下：图中各单元电路的工作原理如下：（1）晶体电路：晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，可保证数字钟的走时准确及稳定。

不管是指针式的电子钟还是数字显示的电子钟都使用了晶体荡器电路。

题目：电子万年历设计报告课程名称单片机课程设计学院物理与光电工程学院专业班级 09级电子科学与技术5班学号姓名王周英联系方式任课教师陈国鼎2011年12月12日电子万年历设计报告1)设计题目题目：电子万年历设计2)设计任务和要求1、显示年月日时分秒及星期信息。

2、具有可调整日期和时间功能3、增加闰年计算功能4、实现语音报时3)原理电路和程序设计：（1）方案比较；一：控制MCU方案一：STM8，STM公司推出的新款MCU，性能高，外设资源丰富，带有12位AD、12位DA、脉宽调制PWM、最高机器周期16MHz等。

且其功耗非常小，价格便宜，性价比非常高。

缺点是只能用官方开发的S-Link下载器进行下载，其价格比较高，一般学习者手上都没有。

方案二：AT89S52，AT公司的51单片机。

优点是支持ISP在线下载；缺点是价格比较高。

方案三：STC89C52，宏晶公司的51系列单片机，价格便宜，在国内使用者非常多。

支持串口下载，使用非常方便，且具有很大的价格优势。

缺点是仅支持串口下载，不支持在线下载，使用中会有些不方便。

由于本设计对控制芯片的要求不高，因此选用方案三。

二：时钟模块方案一：用单片机的定时器产生1S的时基信号，然后用程序来实现时钟的时、分、秒计时，同时用程序来产生年、月、日。

该方案优点是减少使用外设芯片；缺点是用单片机模拟时钟，使编程量增大，且用定时器产生时基信号，精度不高。

方案二：使用时钟芯片DS12C887。

优点是8位数据线并行控制，控制简单；自带有锂电池，外部掉电时，其内部时间信息还能够保持 10年之久。

缺点是并行控制，占用太多的IO口，且价格很高，不适合一般的电子制作。

方案三：使用时钟芯片DS1302。

优点是同步串行通信，仅使用3个IO口，占用最少的单片机资源；其内部功能强大。

更重要的是其价格便宜，具有非常高的性价比。

缺点是串行通信，控制比较复杂。

综上，本设计选择方案三。

三：语音报时模块方案一：使用语音芯片BLA902。

单片机课程实训SCM PRACTICAL TRAINING目录第一部分课程设计任务书 (1)一、课程设计题目 (1)二、课程设计时间 (1)三、实训提交方式 (1)四、设计要求 (1)第二部分课程设计报告 (2)一、单片机发展概况 (2)二、MCS-51单片机系统简介 (2)三、设计思想 (3)四、硬件电路设计 (3)1. 总体设计 (3)2. 晶振电路 (4)3. 复位电路 (4)4. DS1302时钟电路 (5)5. 温度采集系统电路 (5)6. 按键调整电路 (6)7. 闹钟提示电路 (6)五、软件设计框图 (7)六、程序源代码 (8)1. 主程序 (8)2. 温度控制程序 (11)3. 日历设置程序 (13)4. 时钟控制程序 (18)5. 显示设置程序 (20)七、结束语 (23)八、课程设计小组分工 (23)九、参考文献 (23)第一部分课程设计任务书一、课程设计题目用中小规模集成芯片设计制作万年历。

二、课程设计时间五天三、实训提交方式提交实训设计报告电子版与纸质版四、设计要求（1）显示年、月、日、时、分、秒和星期，并有相应的农历显示。

（2）可通过键盘自动调整时间。

（3）具有闹钟功能。

（4）能够显示环境温度，误差小于±1℃（5）计时精度：月误差小于20秒。

第二部分课程设计报告一、单片机发展概况单片机诞生于20世纪70年代末，它的发展史大致可分为三个阶段：第一阶段（1976-1978）：初级单片机微处理阶段。

该时期的单片机具有 8 位CPU，并行 I/O 端口、8 位时序同步计数器，寻址范围 4KB，但是没有串行口。

第二阶段（1978-1982）：高性能单片机微机处理阶段，该时期的单片机具有I/O 串行端口，有多级中断处理系统，15 位时序同步技术器，RAM、ROM 容量加大，寻址范围可达 64KB。

第三阶段（1982-至今）位单片机微处理改良型及 16 位单片机微处理阶段民用电子产品、计算机系统中的部件控制器、智能仪器仪表、工业测控、网络与通信的职能接口、军工领域、办公自动化、集散控制系统、并行多机处理系统和局域网络系统。

单片机电子时钟设计姓名：***班级：电子一班学号：**********指导老师：***一、设计背景数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。

由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。

在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。

单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。

二、设计目的及意义（1）巩固、加深和扩大51系列单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；（2）培养针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力；（3）对课题设计方案的分析、选择、比较、熟悉用51单片机做系统开发、研制的过程，软硬件设计的方法、内容及步骤。

三、作品介绍本作品是个性化电子数字钟设计，技术上主要用单片机（AT89S52）主控，LCD1602显示，分别显示“年、月、日、星期、时、分、秒、温度”。

该作品主要用于万年历显示,能整时报时,能定时闹铃10秒，按键可调和遥控可调时钟，温度显示。

使用方法:开机后电子时钟在2014-12-23 Tur 00：00:00起开始计时，温度值为当前所处环境的实时温度。

当用按键来调时钟时：按一下调时功能键，秒单元闪烁，按+键加1,按-键减1；按两下调时功能键，分单元闪烁，按+键加1,按-键减1；按三下调时功能键，小时单元闪烁，按+键加1,按-键减1；按四下调时功能键，天单元闪烁，按+键加1,按-键减1；按五下调时功能键，月单元闪烁，按+键加1,按-键减1；按六下调时功能键，年单元闪烁，按+键加1,按-键减1；按七下调时功能键，结束闪烁，时钟正常显示。
