新2001J504 玻璃纤维增强水泥轻质多孔隔墙条板构造图集

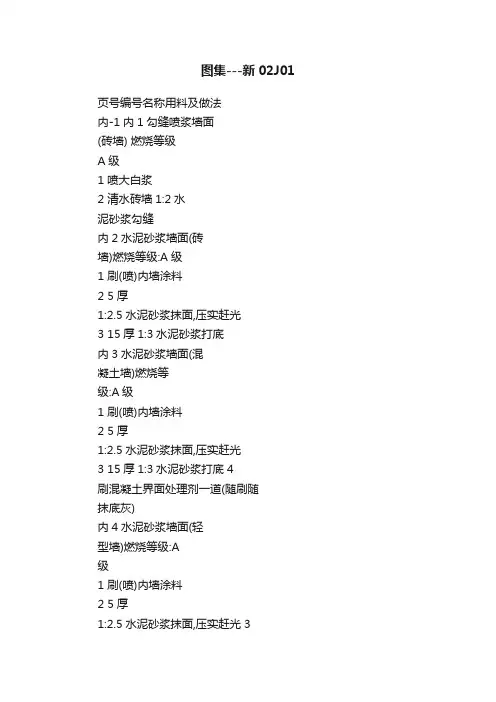

图集---新02J01页号编号名称用料及做法内-1内1勾缝喷浆墙面(砖墙) 燃烧等级A级1 喷大白浆2 清水砖墙1:2水泥砂浆勾缝内2水泥砂浆墙面(砖墙)燃烧等级:A级1 刷(喷)内墙涂料2 5厚1:2.5水泥砂浆抹面,压实赶光3 15厚1:3水泥砂浆打底内3水泥砂浆墙面(混凝土墙)燃烧等级:A级1 刷(喷)内墙涂料2 5厚1:2.5水泥砂浆抹面,压实赶光3 15厚1:3水泥砂浆打底 4刷混凝土界面处理剂一道(随刷随抹底灰)内4水泥砂浆墙面(轻型墙)燃烧等级:A级1 刷(喷)内墙涂料2 5厚1:2.5水泥砂浆抹面,压实赶光 35厚1:1:6水泥石灰膏砂浆扫毛4 6厚1:0.5:4水泥石灰膏砂浆打底扫毛5 混凝土界面处理剂一道内5刮腻子喷涂料墙面(纸面石膏板墙) 燃烧等1 喷内墙涂料2 墙面刮2厚耐水腻子找平 3 刷防潮涂料一道内-2内6刮腻子喷涂料墙面(轻质空心条板墙) 燃烧等级:B1级1 喷内墙涂料2 墙面刮3厚耐水腻子找平,分遍刮平 3 接缝处满贴塑耐碱玻璃纤维网格布一层网格8目/寸,用Ⅰ型石膏粘贴剂横向粘贴内7油漆,乳胶漆墙面(砖墙)燃烧等级:A级1 刷无光油漆或乳胶漆2 6厚1:2.5水泥砂浆压实抹平 312厚1:3水泥砂浆打底扫毛或划出纹道内8油漆,乳胶漆墙面(混凝土墙)燃烧等级:A级1 刷无光油漆或乳胶漆2 6厚1:2.5水泥砂浆压实抹平 312厚1:3水泥砂浆打底扫毛或划出纹道 4 刷混凝土界面处理剂一道(随刷随抹底灰)内9油漆,乳胶漆墙面(轻型墙)燃烧等级:A级1 刷无光油漆或乳胶漆2 6厚1:2.5水泥砂浆抹面,压实赶光 36厚1:1:6水泥石灰膏砂浆抹平 4 6厚1:0.5:4水泥石灰膏砂浆打底扫毛 5 加气混凝土界面处理剂一道内-3内10贴壁纸墙面(砖墙)燃烧等级:B1级1 贴壁纸(布),在纸背面和墙面上均刷壁纸专用胶 2 刷(喷)防潮底漆一道 3 满刮腻子一道 46厚1:2.5水泥砂浆抹面压光 5 12厚1:3水泥砂浆打底扫毛内11贴壁纸墙面(混凝土墙)燃烧等级:B1级1 贴壁纸(布),在纸背面和墙面上均刷壁纸专用胶 2 刷(喷)防潮底漆一道 3 满刮腻子一道4 6厚1:2.5水泥砂浆抹面压光5 12厚1:3水泥砂浆打底扫毛6 刷混凝土界面处理剂一道(随刷随抹底灰)内12贴壁纸墙面(轻型墙)燃烧等级:B1级1 贴壁纸(布),在纸背面和墙面上均刷壁纸专用胶2 刷(喷)防潮底漆一道 3 满刮腻子一道4 6厚1:2.5水泥砂浆抹面压光5 6厚1:1:6水泥石灰膏砂浆抹平6 6厚1:0.5:4水泥石灰膏砂浆打底扫毛7 加气混凝土界面处理剂一道内-4内13瓷砖墙面(砖墙)燃烧等级:A级1 白水泥擦缝2 粘贴5厚釉面砖(在釉面砖粘贴面上随贴随刷一道混凝土界面处理剂,增强粘结力或在釉面砖粘贴面上涂抹专用粘结剂,然后粘贴) 3 6厚1:2水泥砂浆结合层 4 12厚1:3水泥砂浆打底扫毛或划出纹道内14瓷砖墙面(混凝土墙)燃烧等级:A级1 白水泥擦缝2 粘贴5厚釉面砖(在釉面砖粘贴面上随贴随刷一道混凝土界面处理剂,增强粘结力或在釉面砖粘贴面上涂抹专用粘结剂,然后粘贴) 3 6厚1:2水泥砂浆结合层 4 12厚1:3水泥砂浆打底扫毛或划出纹道 5刷混凝土界面处理剂一道(随刷随抹底灰)内15瓷砖墙面(轻型墙)燃烧等级:A级1 白水泥擦缝2 粘贴5厚釉面砖(在釉面砖粘贴面上随贴随刷一道混凝土界面处理剂,增强粘结力或在釉面砖粘贴面上涂抹专用粘结剂,然后粘贴) 3 6厚1:2水泥砂浆结合层 4 6厚1:1:6水泥石灰膏砂浆抹平 6 6厚1:0.5:4水泥石灰膏砂浆打底扫毛7 加气混凝土界面处理剂一道内16瓷砖墙面(轻质空心条板墙)燃烧等级:A级1 白水泥擦缝(或1:1彩色水泥细砂砂浆勾缝)2 5厚釉面砖面层(粘贴前将釉面砖浸水两小时以上)3 5厚1:2建筑胶水泥砂浆(或用专用胶)粘结层4 素水泥一道(用专用胶粘贴时无此道工序)5 6厚1:2.5水泥砂浆打底压实抹平(专用胶粘贴要求平整) 6涂塑耐碱玻璃纤维网格布一层,网格 8目/寸,用Ⅰ型石膏餮结剂横向粘贴内-5内17粘贴石质板材墙面(砖墙,混凝土墙)A大理石板B花岗岩板燃烧等级:A级1 稀水泥擦缝2 粘贴8-12厚石质板材(在粘贴面涂抹专用粘结剂,然后粘贴) 3 6厚1:2.5水泥砂浆抹平 4 12厚1:3水泥砂浆打底扫毛或划出纹道 5 刷混凝土界面处理剂一道(随刷随抹底灰)内18挂贴石质板材墙面（砖墙）A、大理石板B、花岗岩板燃烧等级:A级1 稀水泥擦缝 2、穿18号铜丝（或φ4不锈钢挂勾）将20-30厚石质板材(四角带φ5钻孔)与钢筋绑牢 3 30-40厚1:2.5水泥砂浆分层灌缝,每次灌入高度<=2004 焊接或绑扎φ6双向钢筋网(双向钢筋间距按板材尺寸)5 钻孔预埋φ6钢筋长150(预埋钢筋双向间距按板材尺寸)内19挂贴石质板材墙面（混凝土墙）A、大理石板B、花岗岩板燃烧等级:A级1 稀水泥擦缝 2、穿18号铜丝（或φ4不锈钢挂勾）将20-30厚石质板材(四角带φ5钻孔)与钢筋绑牢 3 30-40厚1:2.5水泥砂浆分层灌缝,每次灌入高度<=2004 焊接或绑扎φ6双向钢筋网(双向钢筋间距按板材尺寸)5 射钉YD63S8(φ3.7×长62)射入混凝土墙深度30毫米(射钉双向间距按板材尺寸)内-6内20聚氨酯液体瓷墙面(砖墙)燃烧性能:B1级1 喷涂面瓷二至三道饰面 2刷底瓷一道 3 6厚1:2.5水泥砂浆找平(住宅初装修时,改为满刮2厚水腻子分遍找平) 4 12厚1:3水泥砂浆打底扫毛或划出纹道(住宅初装修时做压实找平)内21聚氨酯液体瓷墙面(混凝土墙)燃烧性能:B1级1 喷涂面瓷二至三道饰面 2刷底瓷一道 3 6厚1:2.5水泥砂浆找平(住宅初装修时,改为满刮2厚水腻子分遍找平) 4 12厚1:3水泥砂浆打底扫毛或划出纹道(住宅初装修时做压实找平)5 素水泥浆一道甩手(内掺建筑胶)内22聚氨酯液体瓷墙面(轻型墙)燃烧性能:B1级1 喷涂面瓷二至三道饰面 2刷底瓷一道 3 6厚1:0.5:2.5水泥石灰膏砂浆找平(住宅初装修时,改为满刮2厚水腻子分遍找平) 4 6厚1:1:6水泥石灰膏砂浆打底扫毛或划出纹道(住宅初装修时做压实找平) 5 3厚外加剂专用砂浆抹基面刮糙或界面剂一道甩手(抹前先将墙面用水湿润) 6聚合物水泥砂浆修补墙面内-7内23彩(真)石漆墙面(砖墙) 燃烧性能:B1级1 喷(刷)罩面涂料一道饰面 2喷面漆一道 3 喷(刷)封底剂一道 4 6厚1:2.5水泥砂浆找平5 12厚1:3水泥砂浆打底扫毛或划出纹道内24彩(真)石漆墙面(混凝土墙) 燃烧性能:B1级1 喷(刷)罩面涂料一道饰面 2喷面漆一道 3 喷(刷)封底剂一道 4 6厚1:2.5水泥砂浆找平5 12厚1:3水泥砂浆打底扫毛或划出纹道6 素水泥浆一道甩手(内掺建筑胶)内25彩(真)石漆墙面(轻型墙) 燃烧性能:B1级1 喷(刷)罩面涂料一道饰面 2喷面漆一道 3 6厚1:0.5:2.5水泥石灰膏砂浆找平 4 6厚1:1:6水泥石灰膏砂浆打底扫毛或划出纹道 5 3厚外加剂专用砂浆抹基面刮糙或界面剂一道甩手(抹前先将墙面用水湿润) 6聚合物水泥砂浆修补墙面内-8内26锦缎(或装饰布)软包墙面(砖墙,混凝土墙,轻型墙) 燃烧性能:B2级1 钉装饰条2 钉铺装饰织物布 3 点粘10-15厚聚氨酯泡沫塑料(织物布带泡沫塑料者无此道工序) 4 12厚纸面石膏板木螺丝固定5 30×40木龙骨正面刨光,满涂防腐剂及防火涂料,双向中距600,均满涂防腐剂及防火涂料6 刷高聚物改性沥青涂膜防水涂料,刷前先将墙缝原浆抹平并用聚合物水泥砂浆将墙面修补平整7 预埋40×60×60 防腐木砖(或M6×75膨胀螺栓),水平中距600×900(加气混凝土墙改用扩孔钻孔, 用聚合物水泥砂浆卧木砖挤严卧牢,双向中距600)内27皮革(或人造革)软包墙面(砖墙,混凝土墙,轻型墙)燃烧性能:B2级1 铺皮革(或人造革)面层2 点粘10-15厚聚氨酯泡沫塑料3 5厚胶合板,满涂防腐剂,木螺丝固定4 30×40木龙骨正面刨光,满涂防腐剂及防火涂料,双向中距600,均满涂防腐剂及防火涂料5 刷高聚物改性沥青涂膜防水涂料,刷前先将墙缝原浆抹平并用聚合物水泥砂浆将墙面修补平整6 预埋40×60×60 防腐木砖(或M6×75膨胀螺栓),水平中距600×900(加气混凝土墙改用扩孔钻孔, 用聚合物水泥砂浆卧木砖挤严卧牢,双向中距600)内-9内28软木墙面(砖墙,混凝土墙) 燃烧性能:B2级1 钉边框,装饰布分格(也可不做, 由设计人定)2 5厚软木装饰板面层,建筑胶粘贴 3 6厚1:2.5水泥砂浆压实赶光 4 12厚1:3 水泥砂浆打底扫毛或划出纹道5素水泥一道甩手,内掺建筑胶(用于混凝土墙)内29软木墙面(轻型墙) 燃烧性能:B2级1 钉边框,装饰布分格(也可不做, 由设计人定)2 5厚软木装饰板面层,建筑胶粘贴 3 6厚1:0.5:2.5水泥石灰膏砂浆找平4 9厚1:1:6水泥石灰膏砂浆打底扫毛或划出纹道5 3厚外加剂专用砂浆抹基面刮糙或界面剂一道甩手(抹前先将墙面用水湿润) 6 聚合物水泥砂浆修补墙面内30内31铺装塑铝板墙面(木龙骨,砖墙)铺装塑铝板墙面(轻钢龙骨,砖墙)燃烧性能:B2级1 板面拼缝处理2 3-4厚平面铝塑板面层,建筑胶粘贴 315中密度板,背面满涂氟化钠防腐剂,自攻螺丝固定4 30×40木龙骨正面刨光,满涂满涂氟化钠防腐剂,墙内预埋40×60×60防腐木砖,双向中距450-600(用于木龙骨).50×20轻钢龙骨,用M8×80膨胀螺栓,固定于墙体(用于轻钢龙骨),双向中距450-600 5 高聚物改性沥青涂膜防潮层 6 墙缝原浆抹平内-10内32内33铺装塑铝板墙面(木龙骨,混凝土墙)铺装塑铝板墙面(轻钢龙骨,混凝土墙)燃烧性能:B2级1 板面拼缝处理2 3-4厚平面铝塑板面层,建筑胶粘贴 315中密度板,背面满涂氟化钠防腐剂,自攻螺丝固定4 30×40木龙骨正面刨光,满涂满涂氟化钠防腐剂,双向中距450-600.(或50×20轻钢龙骨,用M8×80膨胀螺栓,固定于墙体), 5 涂膜防潮层(材料或由设计人定) 6 聚合物水泥砂浆修补墙面内34内35铺装塑铝板墙面(木龙骨,轻型墙)铺装塑铝板墙面(轻钢龙骨,轻型墙)燃烧性能:B2级1 板面拼缝处理2 3-4厚平面铝塑板面层,建筑胶粘贴 315中密度板,背面满涂氟化钠防腐剂,自攻螺丝固定4 30×40木龙骨正面刨光,满涂满涂氟化钠防腐剂,双向中距450-600.(或50×20轻钢龙骨), 5 涂膜防潮层(材料或由设计人定) 6 墙缝原浆抹平,聚合物水泥砂浆修补墙面7扩孔钻钻孔,用聚合物水泥砂浆卧木砖,挤紧卧牢,双向中距450-600 内36幻影玻璃装饰板墙面(挂件镶,砖墙)1 玻璃胶勾缝2 18(20,25)厚幻影玻璃装饰板面层,缝宽6-83 不锈钢挂件,膨胀螺栓固定(位置,中距根据装饰板已有孔距定)4 12厚1:3水泥砂浆打底抹平内37幻影玻璃装饰板墙面(挂件镶挂,混凝土墙)1 玻璃胶勾缝2 18(20,25)厚幻影玻璃装饰板面层,缝宽6-83 不锈钢挂件,膨胀螺栓固定(位置,中距根据装饰板已有孔距定)4 12厚1:3水泥砂浆打底抹平5 素水泥浆一道甩手(内掺建筑胶)内-11内38幻影玻璃装饰板墙面(龙骨镶挂,砖墙)1 玻璃胶勾缝2 18(20,25)厚幻影玻璃装饰板面层,缝宽6-83 40×40木龙骨,满涂氟化钠防腐剂及防火涂料,双向间距根据装饰板规格定,用M8×80膨胀螺栓固定,中距400-500 4 12厚1:3水泥砂浆打底抹平内39幻影玻璃装饰板墙面(龙骨镶挂,混凝土墙)1 玻璃胶勾缝2 18(20,25)厚幻影玻璃装饰板面层,缝宽6-83 40×40木龙骨,满涂氟化钠防腐剂及防火涂料,双向间距根据装饰板规格定,用M8×80膨胀螺栓固定,中距400-500 4 12厚1:2水泥砂浆打底抹平 5 素水泥浆一道甩手(内掺建筑胶)内40镭射玻璃装饰板墙面(砖墙)1 玻璃胶勾缝及缝补钉眼 218(20,25)厚幻影玻璃装饰板面层, 缝宽6-8 3 铝合金龙骨(与面板配套生产) 4 12厚1:3水泥砂浆打底压实抹平内41镭射玻璃装饰板墙面(混凝土墙)1 玻璃胶勾缝及缝补钉眼 218(20,25)厚幻影玻璃装饰板面层, 缝宽6-8 3 铝合金龙骨(与面板配套生产) 4 12厚1:3水泥砂浆打底压实抹平 5 素水泥浆一道甩手(内掺建筑胶)内-12内42金属瓷砖墙面(砖墙)燃烧性能:A级1 白水泥擦缝(或1:1彩色水泥砂浆勾缝)2 6-9厚金属(或钒钛)瓷砖面层(粘贴前先将面砖用水浸润) 3 6厚1:2建筑胶水泥砂浆(或专用胶)粘结层 4 素水泥砂浆一道(用专用胶粘贴时无此工序) 5 9厚1:3水泥砂浆打底压实抹平(用专用胶粘贴时要求平整)内43金属瓷砖墙面(混凝土墙)燃烧性能:A级1 白水泥擦缝(或1:1彩色水泥砂浆勾缝)2 6-9厚金属(或钒钛)瓷砖面层(粘贴前先将面砖用水浸润) 3 6厚1:2建筑胶水泥砂浆(或专用胶)粘结层 4 素水泥砂浆一道(用专用胶粘贴时无此工序) 5 9厚1:3水泥砂浆打底压实抹平(用专用胶粘贴时要求平整) 6素水泥浆一道甩手(内掺建筑胶) 内44金属瓷砖墙面(轻型墙)燃烧性能:A级1 白水泥擦缝(或1:1彩色水泥砂浆勾缝)2 6-9厚金属(或钒钛)瓷砖面层(粘贴前先将面砖用水浸润) 3 6厚1:2建筑胶水泥砂浆(或专用胶)粘结层 4 素水泥砂浆一道(用专用胶粘贴时无此工序) 5 6厚1:0.5:2.5水泥石灰膏砂浆打底压实抹平(用专用胶粘贴时要求平整) 6 6厚1:1:6水泥石灰膏砂浆打底扫毛或划出纹道 73厚外加剂专用砂浆抹基面刮糙或界面剂一道甩手(抹前先将墙面用水湿润) 8 聚合物水泥砂浆修补墙面内-13内45金属瓷砖墙面(轻质空心条板墙)燃烧性能:A级1 白水泥擦缝(或1:1彩色水泥砂浆勾缝)2 6-9厚金属(或钒钛)瓷砖面层(粘贴前先将面砖用水浸润) 3 6厚1:2建筑胶水泥砂浆(或专用胶)粘结层 4 素水泥砂浆一道(用专用胶粘贴时无此工序) 5 6厚1:2.5水泥砂浆打底压实抹平(用专用胶粘贴时无此道工序)6 涂塑耐碱玻璃纤维网格布一层,网格 8目/寸,用Ⅰ型石膏餮结剂横向粘贴 (用增强水泥条板时无此工序)内46粉刷石膏抹灰(砖墙,混凝土墙)燃烧性能:A级1 面层喷涂料或其他做法 22厚粉刷石膏(面层粉刷石膏:水=1:0.42重量比)罩面压光 313厚粉刷石膏砂浆(底层粉刷石膏: 砂:水=2:0.5:0.64重量比)打底扫平 4 墙面基层提前浇水湿润清除浮灰杂物(抹灰前墙面不得有水珠存在)内-14内47粉刷石膏抹灰(轻型墙)1 面层喷涂料或其他做法 22厚粉刷石膏(面层粉刷石膏:水=1:0.42重量比)罩面压光 3 13厚粉刷石膏砂浆(底层粉刷石膏: 砂:水=2:0.5:0.64重量比)打底抹平 4 刷面层粉刷石膏一道(刷前先将墙面浇水1-2遍,水需渗入墙体10-20)或界面剂一道 5聚合物水泥砂浆修补墙面内48粉刷石膏抹灰(纸面石膏板墙)1 面层喷涂料或其他做法 22厚粉刷石膏(面层粉刷石膏:水=1:0.42重量比)罩面压光 3 6厚粉刷石膏砂浆(底层粉刷石膏:砂:水=2:0.5:0.64重量比)打底抹平厚度备注常用定额2020161 涂料品种,颜色由设计人定 2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙2涂料品种,颜色由设计人定31 涂料品种,颜色由设计人定 2 轻质空心条板包括:GRC板,陶粒石膏空心板,超轻硅镁板等1811-25,B11-10 18181 涂料品种,颜色由设计人定2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙18涂料品种,颜色由设计人定涂料品种,颜色由设计人定品种由设计人定,并在施工图中注明2 轻型墙包括陶粒混凝土，加气混18 18 23 23 231 壁纸(布)品种,花型,颜色及专用胶品种由设计人定,并在施工图中注明2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙1 釉面砖规格,颜色由设计人定,2 轻质空心条板包括:GRC板,陶粒石膏空心板,超轻硅镁板等3 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙161 釉面砖(陶瓷砖)规格,颜色由设计人定, 2 建筑胶品由设计人定3 轻质空心条板墙包括:GRC板,陶粒石膏空心板,超轻硅镁板等26-301 板材尺寸不宜大于300×300,板材品种由设计人定 2 粘结剂应采用经过技术鉴定的产品 3 粘贴高度宜控制在3米以下50-7050-7018板材规格,颜色由设计人定液体瓷花色,品种有:高性能液体瓷,特种阻燃液体瓷等,由设计人选定,并在施工图中说明18151 液体瓷花色,品种有:高性能液体瓷,特种阻燃液体瓷等,由设计人选定,并在施工图中说明2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙18彩(真)石漆花色,品种有:仿大理石型,仿花岗岩型等,由设计人定,并在施工图中说明18彩(真)石漆花色,品种有:仿大理石型,仿花岗岩型等,由设计人定,并在施工图中说明151 彩(真)石漆花色,品种有:仿大理石型,仿花岗岩型等,由设计人定,并在施工图中说明2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙液体瓷花色,品种有:高性能液体瓷,特种阻燃液体瓷等,由设计人选定,并在施工图中说明52-5745-5023231 装饰织物布花色,品种有:锦缎,装饰布,豪华弹性壁布等2 装饰条材质,分格间距,分格形式由设计人定,并绘出施工图 3 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙4 当设计要求燃烧性能为B1级时,面料及聚氨酯泡沫塑料应用阻燃型1 设计要求做边框及装饰条时,材质,拼接分格形式由设计人定,并绘出施工图2 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙48-49(38-39)1 铝塑板分块大小,颜色及拼缝处理由设计人定,并在施工图中注明2当设计要求燃烧性能为B1级时,应按消防部门有关规定加做相应的防火处理48-49(38-39)48-49(38_39)视挂件长度视挂件长度1 铝塑板分块大小,颜色及拼缝处理由设计人定,并在施工图中注明2当设计要求燃烧性能为B1级时,应按消防部门有关规定加做相应的防火处理3 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙1 幻影玻璃装饰板品种,花色有:软质玻璃,硬质玻璃等,由设计人定,并在施工图中注明2 幻影玻璃装饰板适用于曲面墙面及圆柱面等,硬质玻璃适用于平墙面 4 建筑胶品种由选用人定 5 该装饰做法适用于局部效果装饰70-7770-77视挂件长度视挂件长度21-24(17-20)21-24(17-20)1 幻影玻璃装饰板品种,花色有:软质玻璃,硬质玻璃等,由设计人定,并在施工图中注明 2 幻影玻璃装饰板需选用背面已涂PVA 树脂防潮层产品,且需空腔镶挂 3 软质玻璃适用于曲面墙面及圆柱面等,硬质玻璃适用于平墙面 4 建筑胶品种由选用人定 5 该装饰做法适用于局部效果装饰1 镭射玻璃装饰板品种,花色有:反射不透明,半反射半透明,反射全透明等,由设计人定,并在施工图中注明2铝合金龙骨规格及中距由设计人定,并绘出施工详图 3 建筑胶品种由选用人定 4 该装饰做法适用于局部装饰效果1 金属(或钒钛)饰面砖品种,规格，颜色由设计人定,并在施工图中注明2 胶粘贴用专用强力建筑胶粘剂及建筑胶粉需选用经过技术鉴定的产品,并需严格按照厂家使用说明进行施工3 砂浆粘贴适用于小面积墙面 4建筑胶,界面剂品种选用人定 5轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙6 轻质空心条板墙包括:GRC板,陶粒石膏空心板,超轻硅镁板等7 括号内尺寸为用专用胶粘结时厚度27-30(23-26)18-21(14-17)1 金属(或钒钛)饰面砖品种,规格，颜色由设计人定,并在施工图中注明2 胶粘贴用专用强力建筑胶粘剂及建筑胶粉需选用经过技术鉴定的产品,并需严格按照厂家使用说明进行施工3 砂浆粘贴适用于小面积墙面 4建筑胶,界面剂品种选用人定 5轻质空心条板墙包括:GRC板,陶粒石膏空心板,超轻硅镁板等151 底层石膏料浆应以"底层粉刷石膏"配制,面层石膏料浆以"面层粉刷石膏"配制,粉刷石膏的技术,应符合<<粉刷石膏>>(JC/T517)的有关规定,砂宜用中砂,细砂,最大粒径不得大于2.5,且应清洁无杂质,含泥量不得大于3%,使用前须过筛 2 料浆用水宜为饮用水,当采用其它水时,水质必须符合<<混凝土拌合用水标准>>(JCJ63)的规定3 料浆不允许掺入外加剂,如必须掺时,应经过试验 4 面层粉刷石膏料浆搅拌时应先加水再加石膏,底层粉刷石膏料浆则须先加水及石膏搅拌均匀后再加砂子搅拌,搅拌时间应在2-5分钟之间 5 料浆实凝后应严禁加水搅拌再用 6 本表所列用料及做法以手工抹灰为准 7 基层为其他材料时,可参考使用2 胶粘贴用专用强力建筑胶粘剂及建筑胶粉需选用经过技术鉴定的产品,并需严格按照厂家使用说明进行施工3 砂浆粘贴适用于小面积墙面 4建筑胶,界面剂品种选用人定 5轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙 6 轻质空心条板墙包括:GRC板,陶粒石膏空心板,超轻硅镁板等 7 括号内尺寸为用专用胶粘结时厚度15 81 底层石膏料浆应以"底层粉刷石膏"配制,面层石膏料浆以"面层粉刷石膏"配制,粉刷石膏的技术,应符合<<粉刷石膏>>(JC/T517)的有关规定,砂宜用中砂,细砂,最大粒径不得大于2.5,且应清洁无杂质,含泥量不得大于3%,使用前须过筛 2 料浆用水宜为饮用水,当采用其它水时,水质必须符合<<混凝土拌合用水标准>>(JCJ63)的规定3 料浆不允许掺入外加剂,如必须掺时,应经过试验 4 面层粉刷石膏料浆搅拌时应先加水再加石膏,底层粉刷石膏料浆则须先加水及石膏搅拌均匀后再加砂子搅拌,搅拌时间应在2-5分钟之间 5 料浆实凝后应严禁加水搅拌再用 6 本表所列用料及做法以手工抹灰为准7 基层为其他材料时,可参考使用8 轻型墙包括陶粒混凝土，加气混凝土，水泥珍珠岩等砌块墙。

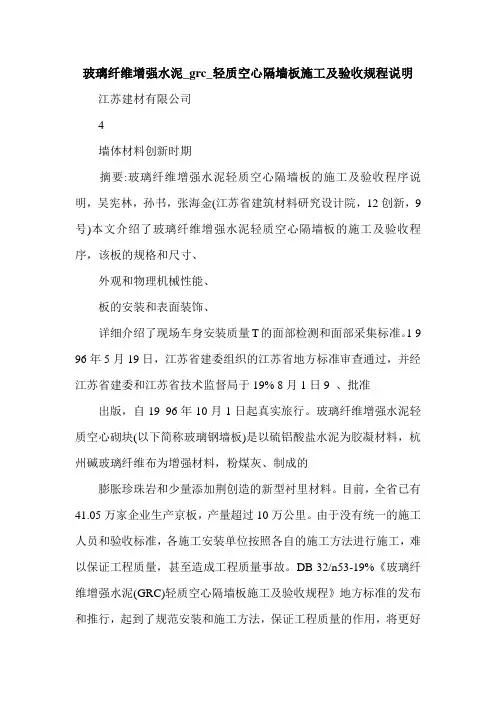

玻璃纤维增强水泥_grc_轻质空心隔墙板施工及验收规程说明江苏建材有限公司4墙体材料创新时期摘要:玻璃纤维增强水泥轻质空心隔墙板的施工及验收程序说明，吴宪林，孙书，张海金(江苏省建筑材料研究设计院，12创新，9号)本文介绍了玻璃纤维增强水泥轻质空心隔墙板的施工及验收程序，该板的规格和尺寸、外观和物理机械性能、板的安装和表面装饰、详细介绍了现场车身安装质量T的面部检测和面部采集标准。

1 9 96年5月19日，江苏省建委组织的江苏省地方标准审查通过，并经江苏省建委和江苏省技术监督局于19% 8月1日9 、批准出版，自19 96年10月1日起真实旅行。

玻璃纤维增强水泥轻质空心砌块(以下简称玻璃钢墙板)是以硫铝酸盐水泥为胶凝材料，杭州碱玻璃纤维布为增强材料，粉煤灰、制成的膨胀珍珠岩和少量添加荆创造的新型衬里材料。

目前，全省已有41.05万家企业生产京板，产量超过10万公里。

由于没有统一的施工人员和验收标准，各施工安装单位按照各自的施工方法进行施工，难以保证工程质量，甚至造成工程质量事故。

DB 32/n53-19%《玻璃纤维增强水泥(GRC)轻质空心隔墙板施工及验收规程》地方标准的发布和推行，起到了规范安装和施工方法，保证工程质量的作用，将更好地促进G钢筋混凝土永板在建筑工程中的应用。

2产品规格和质量要求GRC保温板为轻质空心保温板，主要用于非承重内保温。

其板长为24X ()-3 5 0 0 ~，板宽为m，板厚为6 0 ~ 、8 0 ~ 、9 0 ~ 3种规格。

根据安装位置的不同，可分为一般型(见图1)和特殊型(见图2)。

图1一般端板1 4江苏建材4期墙体材料革新图2 GRC墙板用特种墙板进场，其外观质量和物理力学性能指标必须符合表1 、表2要求。

表1GRC墙板外观质量指标工程名称指标面板平整度对角线长度偏差角2000毫米以内的缝隙气孔(3m m 3000mm毫米和smm角两直角边不得同时大于6 0毫米×40毫米:若小于上述尺寸，同一面板不得超过两面板长度不得大于10毫米，同一面板上不得有超过1 0个气孔，表2中2GRC墙板的物理力学性能不得超过三项。

............《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2............材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。

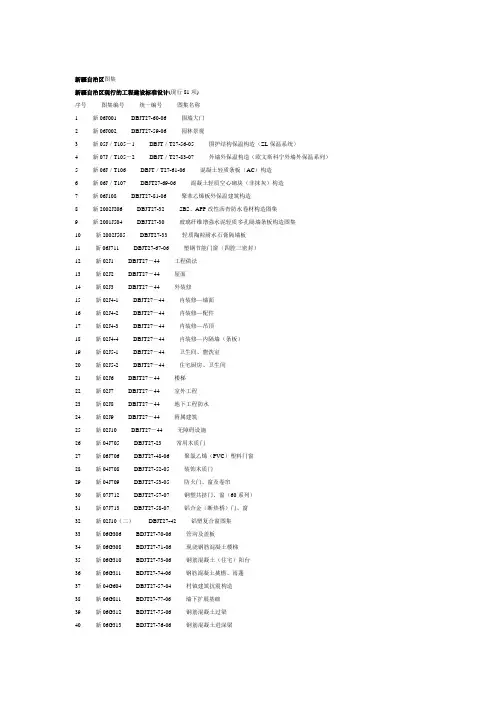

新疆自治区图集新疆自治区现行的工程建设标准设计(现行81项)序号图集编号统一编号图集名称1 新06J001 DBJT27-60-06 围墙大门2 新06J002 DBJT27-59-06 园林景观3 新05J／T105－1 DBJT／T27-56-05 围护结构保温构造（ZL保温系统）4 新07J／T105－2 DBJT／T27-83-07 外墙外保温构造（欧文斯科宁外墙外保温系列）5 新06J／T106 DBJT／T27-61-06 混凝土轻质条板（AC）构造6 新06J／T107 DBJT27-69-06 混凝土轻质空心砌块（非抹灰）构造7 新06J108 DBJT27-81-06 聚苯乙烯板外保温建筑构造8 新2002J206 DBJT27-32 SBS、APP改性沥青防水卷材构造图集9 新2001J504 DBJT27-30 玻璃纤维增强水泥轻质多孔隔墙条板构造图集10 新2002J505 DBJT27-33 轻质陶粒耐水石膏隔墙板11 新06J711 DBJT27-67-06 塑钢节能门窗（四腔三密封）12 新02J1 DBJT27－44 工程做法13 新02J2 DBJT27－44 屋面14 新02J3 DBJT27－44 外装修15 新02J4-1 DBJT27－44 内装修—墙面16 新02J4-2 DBJT27－44 内装修—配件17 新02J4-3 DBJT27－44 内装修—吊顶18 新02J4-4 DBJT27－44 内装修—内隔墙（条板）19 新02J5-1 DBJT27－44 卫生间、盥洗室20 新02J5-2 DBJT27－44 住宅厨房、卫生间21 新02J6 DBJT27－44 楼梯22 新02J7 DBJT27－44 室外工程23 新02J8 DBJT27－44 地下工程防水24 新02J9 DBJT27－44 附属建筑25 新02J10 DBJT27－44 无障碍设施26 新04J705 DBJT27-23 常用木质门27 新06J706 DBJT27-48-06 聚氯乙烯（PVC）塑料门窗28 新04J708 DBJT27-52-05 装饰木质门29 新04J709 DBJT27-53-05 防火门、窗及卷帘30 新07J712 DBJT27-57-07 钢塑共挤门、窗（60系列）31 新07J713 DBJT27-58-07 铝合金（断热桥）门、窗32 新02J10（二） DBJT27-42 铝塑复合窗图集33 新06G306 BDJT27-70-06 管沟及盖板34 新06G308 BDJT27-71-06 现浇钢筋混凝土楼梯35 新06G310 BDJT27-73-06 钢筋混凝土（住宅）阳台36 新06G311 BDJT27-74-06 钢筋混凝土挑檐、雨蓬37 新04G604 DBJT27-57-04 村镇建筑抗震构造38 新06G811 BDJT27-77-06 墙下扩展基础39 新06G312 BDJT27-75-06 钢筋混凝土过梁40 新06G313 BDJT27-76-06 钢筋混凝土进深梁41 新03G307 DBJT27-51-03 预制混凝土槽形板42 新07KS601 DBJT27-82-06 现浇石膏土坯墙农村抗震房屋构造43 新06G605-1 BDJT27-78-06 砌体结构构造（多层砌体房屋结构抗震构造）44 新06SG605-2 BDJT27-79-06 砌体结构构造（混凝土小型空心砌块）45 新06G309 BDJT27-72-06 钢筋混凝土结构抗震构造46 新06G403 BDJT27-80-06 预应力空心板47 新02S1 DBJT27-45 卫生设备安装48 新02S2 DBJT27-45 给水工程49 新02S3 DBJT27-45 排水工程50 新02S4 DBJT27-45 专用给水工程51 新02S5 DBJT27-45 热水工程52 新02S6 DBJT27-45 消防工程53 新02S1－Z1 DBJT27-45-06 卫生设备安装54 新02S2－Z1 给水工程55 新02S3－Z1 排水工程56 新02S6－Z1 消防工程57 新05S401 DBJT27-62-05 硬聚氯乙烯排水管58 新06S501 DBJT27-66-06 室外给水管道附属构筑物59 新02N1 DBJT27-46 供暖工程60 新02N2 DBJT27-46 通风与空调工程61 新02N3 DBJT27-46 管道及设备防腐保温62 新02N4 DBJT27-46 管道支架、吊架63 新02N1-Z1 DBJT27-46-05 供暖工程（增补）64 新02N2-Z1 通风与空调工程（增补）65 新04N401 DBJT27-65-05 直埋供热管道66 新05D802 DBJT27-28-05 住宅建筑电气安装67 新02D1－1 DBJT27-47 图形符号68 新02D1－2 DBJT27-47 技术资料69 新02D2 DBJT27-47 10KV配变电装置70 新02D3 DBJT27-47 低压配电装置71 新02D4 DBJT27-47 外线工程72 新02D5 DBJT27-47 内线工程73 新02D6 DBJT27-47 照明装置74 新02D7 DBJT27-47 电力控制75 新02D8 DBJT27-47 通用电气设备76 新02D9 DBJT27-47 火灾报警与控制77 新02D10 DBJT27-47 空调自控78 新02D11 DBJT27-47 民用建筑广播与通讯79 新02D12 DBJT27-47 防雷与接地工程80 新05D13 DBJT27-63-05 10KV变配电所高压开关柜二次接线（交流操作）81 新05D14 DBJT27-64-05 应急采油发电机组安装。

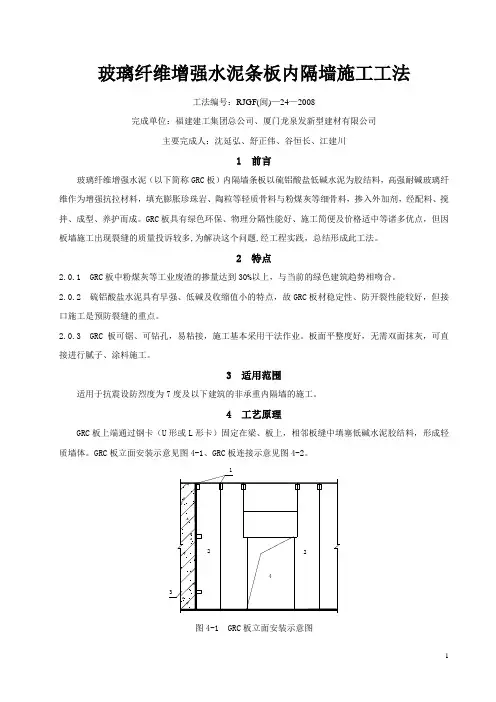

玻璃纤维增强水泥条板内隔墙施工工法工法编号：RJGF(闽)—24—2008完成单位：福建建工集团总公司、厦门龙泉发新型建材有限公司主要完成人：沈延弘、舒正伟、谷恒长、江建川1 前言玻璃纤维增强水泥（以下简称GRC板）内隔墙条板以硫铝酸盐低碱水泥为胶结料，高强耐碱玻璃纤维作为增强抗拉材料，填充膨胀珍珠岩、陶粒等轻质骨料与粉煤灰等细骨料，掺入外加剂，经配料、搅拌、成型、养护而成。

GRC板具有绿色环保、物理分隔性能好、施工简便及价格适中等诸多优点，但因板墙施工出现裂缝的质量投诉较多,为解决这个问题,经工程实践，总结形成此工法。

2 特点2.0.1 GRC板中粉煤灰等工业废渣的掺量达到30%以上，与当前的绿色建筑趋势相吻合。

2.0.2 硫铝酸盐水泥具有早强、低碱及收缩值小的特点，故GRC板材稳定性、防开裂性能较好，但接口施工是预防裂缝的重点。

2.0.3 GRC板可锯、可钻孔，易粘接，施工基本采用干法作业。

板面平整度好，无需双面抹灰，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度为7度及以下建筑的非承重内隔墙的施工。

4 工艺原理GRC板上端通过钢卡（U形或L形卡）固定在梁、板上，相邻板缝中填塞低碱水泥胶结料，形成轻质墙体。

GRC板立面安装示意见图4-1、GRC板连接示意见图4-2。

图4-1 GRC板立面安装示意图1 钢卡；2 GRC板；3 主体结构；4 门洞图4-2 GRC板连接示意图1 GRC板；2 板接缝部位外贴玻纤布；3 低碱水泥胶结料；4 外饰面（按设计）5 施工工艺流程及操作要点5.1 施工工艺流程施工工艺流程见图5.1。

图5.1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 施工前必须编制施工方案，组织技术人员和技工对图纸、相关规范、规程等进行有针对性的学习，掌握各细部做法。

2 施工前必须绘制配板图。

配板应综合考虑层高、板搭接、板缝位置、管盒位置、阴阳角及门窗洞口等因素，包括安装尺寸、门窗洞口位置、线管走向、埋件位置及节点做法等内容，必要时可增加异形板如转角板、窄板等。

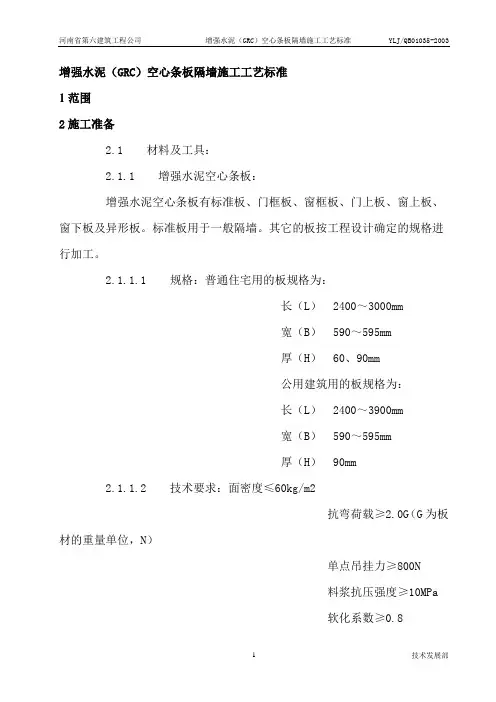

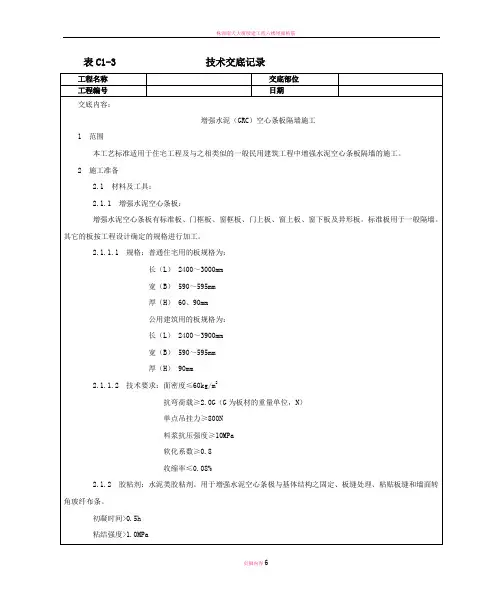

增强水泥（GRC）空心条板隔墙施工工艺标准1范围2施工准备2.1 材料及工具：2.1.1 增强水泥空心条板：增强水泥空心条板有标准板、门框板、窗框板、门上板、窗上板、窗下板及异形板。

标准板用于一般隔墙。

其它的板按工程设计确定的规格进行加工。

2.1.1.1 规格：普通住宅用的板规格为：长（L）2400～3000mm宽（B）590～595mm厚（H）60、90mm公用建筑用的板规格为：长（L）2400～3900mm宽（B）590～595mm厚（H）90mm2.1.1.2 技术要求：面密度≤60kg/m2抗弯荷载≥2.0G（G为板材的重量单位，N）单点吊挂力≥800N料浆抗压强度≥10MPa软化系数≥0.8收缩率≤0.08%2.1.2 胶粘剂：水泥类胶粘剂。

用于增强水泥空心条极与基体结构之固定、板缝处理、粘贴板缝和墙面转角玻纤布条。

初凝时间>0.5h粘结强度>1.0MPa2.1.3 50mm宽中碱玻纤带及玻纤布：用于板缝处理。

布重>80g/m2，8目/in断裂强度：25mm×100mm布条经向>300N纬向>150N2.1.4 石膏腻子：用于满刮墙面。

腻子的性能：抗压强度>2.5MPa；抗折强度>1.0MPa；粘结强度>0.2MPa；终凝时间3h。

2.1.5 工具：无齿锯、笤帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬根、钢尺、橡皮锤、木楔、钻、扁铲、射钉枪等。

2.2 作业条件：2.2.1 结构已验收，屋面防水层已施工完毕。

墙面弹出+50cm标高线。

2.2.2 操作地点环境温度不低于5℃。

2.2.3 正式安装以前，先试安装样板墙一道，经鉴定合格后再正式安装。

3施工工艺3.1 工艺流程：结构墙面、顶面、地面清理和找平↓放线、分档↓配板、修补↓ 安U形卡(有抗震要求时) ↓ 配制胶粘剂↓ 安装隔墙板← ↓ 安门窗框↓ 板缝处理↓ 板面装修3.2 清理隔墙板与顶面、地面、墙面的结合部，凡凸出墙面的砂浆、混凝土块等必须剔除并扫净，结合部尽力找平。
