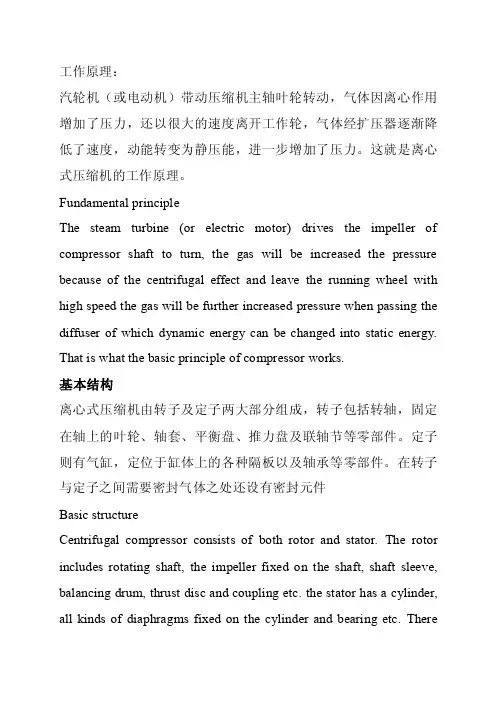

工作原理：汽轮机（或电动机）带动压缩机主轴叶轮转动，气体因离心作用增加了压力，还以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。
这就是离心式压缩机的工作原理。
Fundamental principleThe steam turbine (or electric motor) drives the impeller of compressor shaft to turn, the gas will be increased the pressure because of the centrifugal effect and leave the running wheel with high speed the gas will be further increased pressure when passing the diffuser of which dynamic energy can be changed into static energy. That is what the basic principle of compressor works.基本结构离心式压缩机由转子及定子两大部分组成，转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。
定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。
在转子与定子之间需要密封气体之处还设有密封元件Basic structureCentrifugal compressor consists of both rotor and stator. The rotor includes rotating shaft, the impeller fixed on the shaft, shaft sleeve, balancing drum, thrust disc and coupling etc. the stator has a cylinder, all kinds of diaphragms fixed on the cylinder and bearing etc. Thereare still seal elements where seal gas will be needed between the rotor and the stator.特点Specific character离心式压缩机之所以能获得这样广泛的应用，主要是比活塞式压缩机有以下一些优点。
离心式空气压缩机操作规程
1、开机前认真检查，确认水循环冷却系统运转正常，冷却水管网压力不低于0、28Mpa;空压机油气分离器油位指示处于正常位置，并且油温在32℃-49℃；电压表指示6KV；机头与电机外观及连接部位完好。
2、压风机操作步骤
(1)压风机自动运行；
a、将全部压风机的控制方式设置为“远控”模式；
b、打开值班室内的压风机控制系统工控机，运行压风机控制系统程序，压风机运行进入自动控制模式，其“开启”、“停止”由程序自动控制。
(2)压风机一般运行
a、将全部压风机的控制方式设置为“近控”模式；
b、先按下“加载”按键再按下“启动”按键启动压风机；
c、先按下“卸载”按键再按下“停机”按键停止压风机。
3、开机时查看压风机电流、温度、压力等相关参数变化情况，如有异常立即停机并向队领导汇报。
4、运转中，应按压风机巡回检查制度的规定进行巡查，重点巡查压风机机头、电机运转时有无异常声响及振动；管网压力应在0、6Mpa-0>7Mpa,超过0、7Mpa应自动卸载；观察各仪表指示、冷却水管网压力、安全阀及释压阀外观；巡查时如发现异常应立即停机并向队领导汇报。
5、运行中出现出现其它异常现象及紧急情况按“薛湖煤矿压风机房压风机应急处置卡”处置。
Q/SY QH 414-2012 天然气压缩机操作规程2012年06月11日发布2012年06月11日实施青海油田供水供电公司目录前言-------------------------------------------------- 3 1范围 --------------------------------------------------- 1 2.规范引用文件------------------------------------------- 1 3技术规范 ----------------------------------------------- 1 4 天然气压缩机的启动、运行、停机操作--------------------- 24.1操作系统简介-------------------------------------- 24.2天然气压缩机启动前的检查-------------------------- 44.3天然气压缩机启动步骤------------------------------ 44.4 并管--------------------------------------------- 64.5天然气压缩机停机步骤------------------------------ 74.6应注意的问题-------------------------------------- 7 5故障及事故处理 ----------------------------------------- 95.1控制屏数据显示不正常------------------------------ 95.2天然气进气压力（SUCTION PRESS）不正常 ------------ 10 6维护保养 ---------------------------------------------- 106.1控制屏保养--------------------------------------- 106.2滑油系统保养------------------------------------- 10 附1：天然气流程图 --------------------------------------- 1前言青海油田供水供电公司发电车间现有三台AG公司的天然气压缩机，是在天然气压力降低,影响到机组正常安全运行的情况下，天然气经压缩机压缩处理后,将压力提高到燃气轮机正常工作时所需的工作压力范围，确保燃机机组在正常的天然气压力范围内工作，确保对外安全平稳供电。
燃气轮机手册燃气轮机是一种热力机械，将燃料的化学能转化为机械能。
下面是一份简要的燃气轮机手册，介绍燃气轮机的基本原理、类型、应用和维护。
一、燃气轮机基本原理燃气轮机的工作原理是基于热力学循环，通常采用布雷顿循环。
在布雷顿循环中，气体在高温高压条件下膨胀，产生动力，然后通过冷却在低压低温条件下收缩，形成一个闭合的循环。
燃气轮机的四个主要部分是：燃烧室、喷嘴、涡轮和压缩机。
1. 燃烧室：燃烧室是将燃料和空气混合并燃烧的地方。
燃料可以是天然气、石油气、煤炭气等多种形式。
2. 喷嘴：喷嘴是将高温高压的气体排放到涡轮的地方。
喷嘴的设计对燃气轮机的性能至关重要。
3. 涡轮：涡轮是燃气轮机的核心部分，利用高温高压气体的能量驱动。
涡轮的叶片设计要承受高速气流的冲击，因此需要高温合金等先进材料。
4. 压缩机：压缩机是将空气压缩并送入燃烧室的地方。
压缩机的工作效率直接影响到燃气轮机的性能。
二、燃气轮机类型1. 轴流式燃气轮机：轴流式燃气轮机的气体流动方向与轴线平行，具有结构简单、体积小、重量轻、维护方便等优点。
2. 径流式燃气轮机：径流式燃气轮机的气体流动方向与轴线呈径向，具有效率高、抗振性能好等优点。
3. 反动式燃气轮机：反动式燃气轮机在涡轮后方设有反作用轮，可以提高输出功率和效率。
三、燃气轮机应用燃气轮机广泛应用于电力、石油、化工、航空、航天等领域。
在电力领域，燃气轮机主要用于应急发电、调峰发电和热电联产等。
在航空航天领域，燃气轮机是飞机和火箭的动力装置。
四、燃气轮机维护1. 定期检查：定期对燃气轮机进行检查，确保各部件工作正常，及时发现并排除故障。
2. 清洁保养：保持燃气轮机清洁，避免灰尘和污物进入机内，影响性能和寿命。
3. 燃料系统维护：定期检查燃料系统，确保燃料供应稳定，防止泄漏。
4. 冷却系统维护：保持冷却系统畅通，避免过热损坏。
5. 润滑系统维护：定期更换润滑油，保证各部件润滑良好。
燃气轮机是一种高效、环保的热力机械，具有广泛的应用前景。
目录1、引言1.1 高纯度氧气的特征1.2 高纯氧气压缩机着火的原因1.3 设计高纯度氧气压缩机时采取的防火措施2、结构2.1 结构概述2.1.1 氧压机的特殊位置2.1.2 结构2.2 压缩机2.2.1 机壳2.2.2转子2.2.3叶轮2.2.4隔板2.2.5径向轴承2.2.6止推轴承2.2.7迷宫密封2.2.8联轴器2.2.9底座2.2.10进口导叶调节装置2.3 气体冷却器2.4 润滑系统2.5 增速机2.6 其他辅助设备2.6.1 轴封装置2.6.2 流量调节系统及防喘振系统2.6.3 氧气过滤器3、机组的的操作与控制3.1 概述3.2 运转、操作及控制3.2.1 起动联锁3.2.2 起动操作3.3 运转中的正常调节3.3.1 入口导叶控制3.3.2高压旁通阀控制3.3.3放空阀的控制3.4 正常停车操作3.5 重故障停车或紧急停车时的动作3.6 机壳及密封气温度异常上升时的动作3.7 程序优先级的说明4 维修和检修规程4.1 日常维护4.2 检修4.2.1机组的对中复查4.2.2轴承间隙的测量步骤4.2.3轴承压盖压紧量测量步骤4.2.4止推轴承轴向间隙测量步骤4.2.5迷宫密封间隙的测量步骤4.2.6轴承和迷宫密封的容许间隙及轴承压盖预紧力4.2.7 ISO公制粗牙螺纹扭矩5、解体及重新组装5.1 解体5.1.1概述5.1.2膜片式联轴器5.1.3径向轴承的拆卸步骤5.1.4 止推轴承的拆卸步骤5.1.5 机壳的拆卸5.2 重新组装5.2.1 概述5.2.2 机壳装复5.2.3 径向轴承的装配5.2.4 膜片式联轴器5.2.5 止推轴承6、故障的排除6.1 简介6.2 检查项目表6.3 故障排除6.3.1 日常检查6.3.2 定期检查6.3.3 故障排除7、润滑油规范7.1 强制润滑系统的润滑油7.1.1 润滑油的选择和管理7.1.2 透平油的物理化学性能7.1.3 压缩机进油管上的润滑油参数7.1.4 润滑油更换8、机组停车备用期间的保管8.1 压缩机、气路、过滤器、冷却器等设备8.2 水路系统8.3 供油系统8.4 仪表8.5 主电机8.6 每周对机组进行盘车8.7 每周对自动控制程序进行模拟试验9 喘振9.1喘振产生的机理及原因9.2喘振的危害9.3喘振工况的判断9.4喘振的预防及处理1、引言本说明书适用于离心式双缸氧气透平压缩机。
电厂燃气轮机操作规程1. 引言本规程适用于电厂燃气轮机的操作，旨在确保燃气轮机的安全、高效运行，并提供操作人员在日常操作中的指导和规范。
2. 操作人员资格要求2.1 操作人员应具备相关的专业知识和技能； 2.2 操作人员应接受相关培训并通过相应的考核； 2.3 操作人员应熟悉电厂燃气轮机的结构、性能和操作流程。
3. 操作前的准备工作3.1 确认所要操作的燃气轮机的型号和参数； 3.2 检查燃气轮机的运行参数是否正常； 3.3 确保燃气轮机的周围环境干净整洁，并清除可能存在的安全隐患； 3.4准备好操作中所需的工具、设备和备品备件。
4. 燃气轮机的启动操作4.1 在启动前，确认燃气轮机的各系统正常，如润滑油、冷却水、燃气和排气系统。
4.2 按照启动顺序，逐一启动轴承、传动装置、喷油器等系统； 4.3 在启动过程中，严格按照操作程序进行，确保操作正确、稳定； 4.4 检查燃气轮机的运行参数，确保运行正常； 4.5 注意观察燃气轮机的声音和震动情况，若有异常应及时停止操作并排查原因。
5. 燃气轮机的运行操作5.1 在燃气轮机运行过程中，定时检查运行参数，如温度、压力、转速等； 5.2 保持燃气轮机的润滑系统运行正常，并及时添加润滑油； 5.3 定期检查燃气轮机的冷却水系统，确保水质和流量满足要求； 5.4 定期检查燃气轮机的燃气系统，确保供气质量稳定； 5.5 注意观察燃气轮机的运行情况，如有异常应及时报告并采取相应措施； 5.6 出现紧急情况时，操作人员应立即停止燃气轮机运行，并采取紧急故障排除措施。
6. 燃气轮机的停机操作6.1 在停机前，确认燃气轮机的运行参数正常，并且燃气轮机运行时间已达到要求； 6.2 按照停机顺序，逐一停止燃气轮机的各系统，如燃气系统、喷油系统等；6.3 注意观察燃气轮机的运行情况，确保停机操作顺利进行； 6.4 停机完成后，检查燃气轮机的各部件是否正常，并及时做好运行记录。

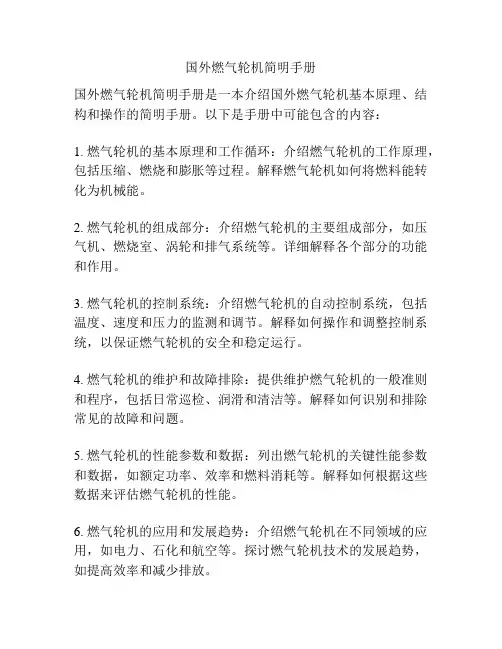

国外燃气轮机简明手册
国外燃气轮机简明手册是一本介绍国外燃气轮机基本原理、结构和操作的简明手册。
以下是手册中可能包含的内容：
1. 燃气轮机的基本原理和工作循环：介绍燃气轮机的工作原理，包括压缩、燃烧和膨胀等过程。
解释燃气轮机如何将燃料能转化为机械能。
2. 燃气轮机的组成部分：介绍燃气轮机的主要组成部分，如压气机、燃烧室、涡轮和排气系统等。
详细解释各个部分的功能和作用。
3. 燃气轮机的控制系统：介绍燃气轮机的自动控制系统，包括温度、速度和压力的监测和调节。
解释如何操作和调整控制系统，以保证燃气轮机的安全和稳定运行。
4. 燃气轮机的维护和故障排除：提供维护燃气轮机的一般准则和程序，包括日常巡检、润滑和清洁等。
解释如何识别和排除常见的故障和问题。
5. 燃气轮机的性能参数和数据：列出燃气轮机的关键性能参数和数据，如额定功率、效率和燃料消耗等。
解释如何根据这些数据来评估燃气轮机的性能。
6. 燃气轮机的应用和发展趋势：介绍燃气轮机在不同领域的应用，如电力、石化和航空等。
探讨燃气轮机技术的发展趋势，如提高效率和减少排放。
这本手册旨在向读者提供对国外燃气轮机的基本了解，以便于理解和操作这种先进的能源转换技术。
它可以作为燃气轮机操作员、维护人员和工程师的参考书籍。

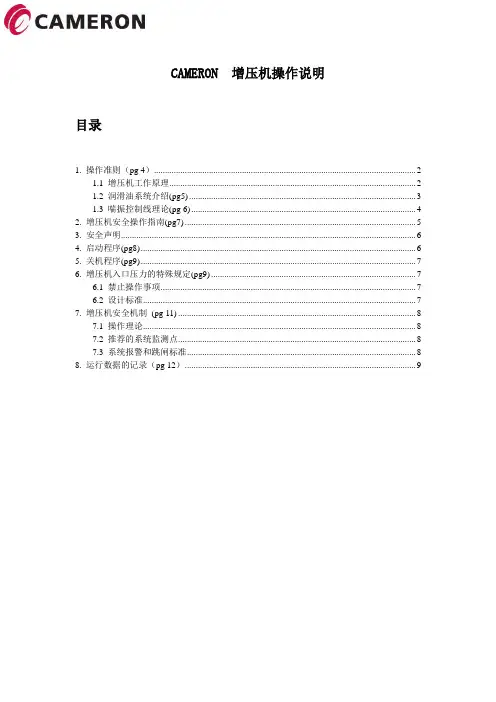

CAMERON 增压机操作说明目录1. 操作准则（pg 4） (2)1.1 增压机工作原理 (2)1.2 润滑油系统介绍(pg5) (3)1.3 喘振控制线理论(pg 6) (4)2. 增压机安全操作指南(pg7) (5)3. 安全声明 (6)4. 启动程序(pg8) (6)5. 关机程序(pg9) (7)6. 增压机入口压力的特殊规定(pg9) (7)6.1 禁止操作事项 (7)6.2 设计标准 (7)7. 增压机安全机制(pg 11) (8)7.1 操作理论 (8)7.2 推荐的系统监测点 (8)7.3 系统报警和跳闸标准 (8)8. 运行数据的记录（pg 12） (9)1.操作准则（pg 4）1.1 增压机工作原理CAMERON多级齿轮离心式压缩机可以根据动态压缩原理，产生相应的压力和规定的气体流量，氮气或者特定气体。
离心压缩机由低速增速器带动高速输出轴承和叶片转动为工作基础。
增压机的变数箱支持高速输出轴承同时支持1到6速的变速，或者多级的压缩。
依据客户的要求，在同一个变速箱可以支持多级的处理，甚至多个互相关联的变数箱同时工作。
气体从轴向进入每一级，依据离心力的原理，高速旋转的叶片会在短时间内提高气体的速度。
高速气体离开叶片以后，会进入扩压器里面的小型空间。
环绕在叶片的不旋转扩压器通过降低气体的速度来提高气压和温度。
空压器周围的涡型管提供一个平稳的出口，来保证最小的压力损失。
如果系统需要更高的压力，气体会在进入下一级之前进入内部冷却器，持续通过热交换来提高气体压力，直至达到运行条件。
图1：3级增压机图示1.2 润滑油系统介绍(pg5)润滑油系统持续供应冷却和洁净的润滑油到增压机的喷油嘴。
和其他旋转设备不同，高速运转的增压机不能中断供应润滑油，即使非常短的周期也是不允许的。
在启动之前，电动辅助油泵开始供应润滑油给轴承和盘车，用以获得一个启动信号。
在启动期间，机械主油泵开始加速运行来代替辅助油泵，对系统供应润滑油并维持润滑油油压。

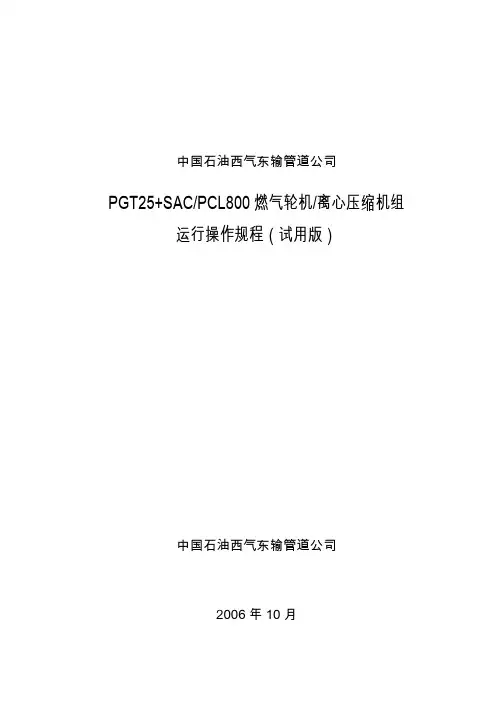

中国石油西气东输管道公司PGT25+SAC/PCL800燃气轮机/离心压缩机组运行操作规程（试用版）中国石油西气东输管道公司2006年10月目录1 前言------------------------------------------------------------------------------------------------------------ 32 范围------------------------------------------------------------------------------------------ ------------------33 引用文件------------------------------------------------------------------------------------------------------ 34 符号和缩略语------------------------------------------------------------------------------------------------ 35 燃气轮机/离心压缩机组的启动检查和操作------------------------ ------------------------------------46 机组运行条件------------------------------------------------------------------------------------------------ 67 机组启动------------------------------------------------------------------------------------------------------ 118 遥控启动------------------------------------------------------------------------------------------------------ 149 正常停机------------------------------------------------------------------------------------------------------ 1410 压力跳闸------------------------------------------------------------------------------------------------------ 1611 紧急停机（减压跳闸）------------------------------------------------------------------------------------1712 点火失败/停机 ------------------------------------------------------------------------------------------------ 1713 辅助设备的运行----------------------------------------------------------------------------------------------1814 机组运行模式------------------------------------------------------------------------------------------------2315 再起动---------------------------------------------------------------------------------------------------------- 2416 机组鉴定试验------------------------------------------------------------------------------------------------ 2417 机组的运行测试---------------------------------------------------------------------------------------------- 2518 离心压缩机组正常运行的检查---------------------------------------------------------------------------- 26 参考文献：--------------------------------------------------------------------------------------------------------- 27 附录------------------------------------------------------------------------------------------------------------ 28 附录1 离心压缩机运行的介质压力和温度设定植 ------------------------------------------------------ 28 附录2 燃气轮机标准规范运行参数 ------------------------------------------------------------------------ 28 附录3 燃气轮机运行的限值和要求 ------------------------------------------------------------------------ 28 附录4 PGT25+SAC/PCL800燃气轮机/离心压缩机组的辅助系统设备规范----------------------- 29 附录5 PGT25+SAC/PCL800燃气轮机/离心压缩机组设备基本参数-------------------------------- 32 附录6 PGT25+SAC/PCL800燃气轮机/离心压缩机组常见故障及其处理办法-------------------- 34 附件7 机组报警与停机分类表-------------------------------------------------------------------------------451 前言本规程由西气东输管道公司提出，内容包括规范性内容和资料附件。
