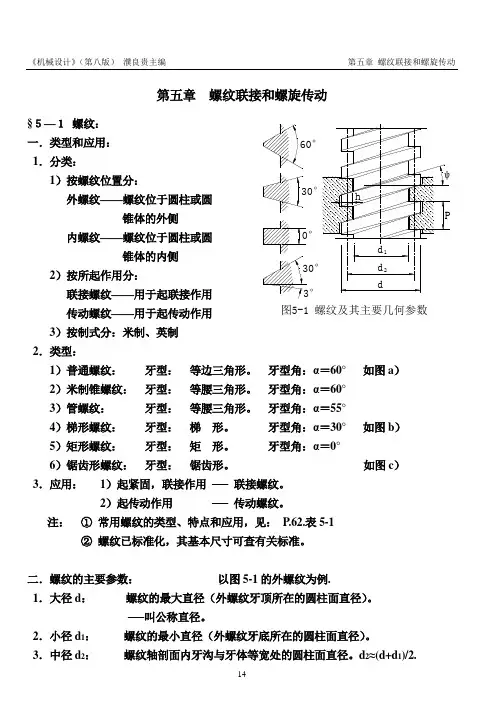

4）梯形螺纹：牙型：梯形。
牙型角：α＝30°如图b）5）矩形螺纹：牙型：矩形。
牙型角：α＝0°6）锯齿形螺纹：牙型：锯齿形。
如图c）3．应用：1）起紧固，联接作用── 联接螺纹。
2）起传动作用── 传动螺纹。
注：①常用螺纹的类型、特点和应用，见：P.62.表5-1②螺纹已标准化，其基本尺寸可查有关标准。
二．螺纹的主要参数：以图5-1的外螺纹为例.1．大径d：螺纹的最大直径（外螺纹牙顶所在的圆柱面直径）。
──叫公称直径。
2．小径d1：螺纹的最小直径（外螺纹牙底所在的圆柱面直径）。
3．中径d2：螺纹轴剖面内牙沟与牙体等宽处的圆柱面直径。
d2≈(d+d1)/2.4．线数n：螺纹的螺旋线数目。
单线螺纹：沿一根螺旋线形成的螺纹。
多线螺纹：沿多根螺旋线形成的螺纹。
5．螺距P：相邻两螺牙对应点间的轴向距离。
6．导程S：沿同一条螺旋线转一周移动的轴向距离。
S=n*P 7．螺纹升角ψ：中径螺旋线的切线与螺纹横截面间的夹角。
ψ= arctg(S/πd2)8．牙型角α：螺纹牙型两侧边的夹角。
牙侧角β：螺纹牙型侧边与螺纹横截面的夹角。
9．接触高度h：螺纹旋合后，内、外螺纹接触面的径向高度。
注：①内螺纹参数用大写字母表示。
如：D，D1，D2②管螺纹的公称直径为管子的内径。
§５—２螺纹联接的类型和标准联接件：一．螺纹联接的基本类型：1．螺纹联接：1）普通螺栓联接：被联接件上的通孔与栓杆间有间隙。
P.65.图5-2a.适用：被联接件之一太厚、较软，且需经常装拆处。
3．螺钉联接：P.65.图5-3b适用：被联接件之一太厚、较软，且不经常装拆处。
4．紧定螺钉联接：用拧入零件螺纹孔中的螺钉末端顶住另一零件，达到固定两零件相对位置，可传递不大的力。
P.66. 图5-4. 5．地脚螺栓联接：用于将机座固定在地基上。
P.66. 图5-5.二．标准螺纹联接件：1．联接件：有螺栓、双头螺栓、螺钉、螺母、垫片等。
