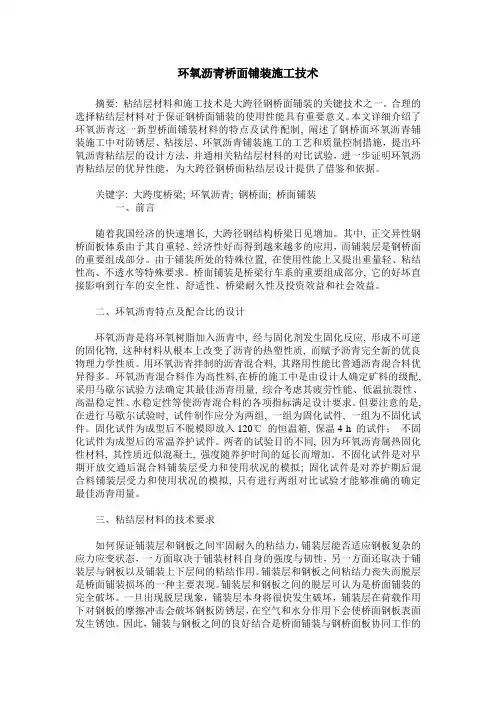

环氧沥青桥面铺装施工技术摘要: 粘结层材料和施工技术是大跨径钢桥面铺装的关键技术之一。
合理的选择粘结层材料对于保证钢桥面铺装的使用性能具有重要意义。
本文详细介绍了环氧沥青这一新型桥面铺装材料的特点及试件配制, 阐述了钢桥面环氧沥青铺装施工中对防锈层、粘接层、环氧沥青铺装施工的工艺和质量控制措施，提出环氧沥青粘结层的设计方法，并通相关粘结层材料的对比试验，进一步证明环氧沥青粘结层的优异性能，为大跨径钢桥面粘结层设计提供了借鉴和依据。
关键字: 大跨度桥梁; 环氧沥青; 钢桥面; 桥面铺装一、前言随着我国经济的快速增长, 大跨径钢结构桥梁日见增加。
其中, 正交异性钢桥面板体系由于其自重轻、经济性好而得到越来越多的应用，而铺装层是钢桥面的重要组成部分。
由于铺装所处的特殊位置, 在使用性能上又提出重量轻、粘结性高、不透水等特殊要求。
桥面铺装是桥梁行车系的重要组成部分, 它的好坏直接影响到行车的安全性、舒适性、桥梁耐久性及投资效益和社会效益。
二、环氧沥青特点及配合比的设计环氧沥青是将环氧树脂加入沥青中, 经与固化剂发生固化反应, 形成不可逆的固化物, 这种材料从根本上改变了沥青的热塑性质, 而赋予沥青完全新的优良物理力学性质。
用环氧沥青拌制的沥青混合料, 其路用性能比普通沥青混合料优异得多。
环氧沥青混合料作为高性料,在桥的施工中是由设计人确定矿料的级配, 采用马歇尔试验方法确定其最佳沥青用量, 综合考虑其疲劳性能、低温抗裂性、高温稳定性、水稳定性等使沥青混合料的各项指标满足设计要求。
但要注意的是, 在进行马歇尔试验时, 试件制作应分为两组, 一组为固化试件, 一组为不固化试件。
固化试件为成型后不脱模即放入120℃的恒温箱, 保温4 h 的试件；不固化试件为成型后的常温养护试件。
两者的试验目的不同, 因为环氧沥青属热固化性材料, 其性质近似混凝土, 强度随养护时间的延长而增加。
不固化试件是对早期开放交通后混合料铺装层受力和使用状况的模拟; 固化试件是对养护期后混合料铺装层受力和使用状况的模拟, 只有进行两组对比试验才能够准确的确定最佳沥青用量。
环氧沥青钢桥面铺装施工方案一、项目背景及概况钢桥面是大型桥梁结构中的一部分，用于承载车辆通行。
环氧沥青是一种高性能的桥面铺装材料，具有优异的耐磨、耐腐蚀、抗滑等性能。
本方案旨在介绍环氧沥青钢桥面铺装的施工流程和要点。
二、施工准备1.施工材料准备：环氧沥青、胶结料、骨料、固化剂等；2.施工设备准备：摊铺机、压路机、洒水车、喷洒机等；3.施工人员准备：项目经理、技术员、施工人员等；4.施工区域清理：清理施工区域内的杂物和污染物。
三、施工工艺流程1.预处理：在施工区域铺设防水层，保证施工区域内的潮湿度适宜；2. 喷涂底涂：将环氧沥青底涂均匀喷涂在钢桥面上，厚度控制在2mm左右；3. 铺设砂浆层：将胶结料和骨料混合，用摊铺机将混合料均匀地摊铺在底涂层上，厚度控制在5mm左右；4. 覆盖防滑层：将环氧沥青与固化剂混合均匀，使用摊铺机将混合料均匀地摊铺在砂浆层上，厚度控制在3mm左右；5.路面整平：使用摊铺机将铺装层进行整平，确保路面平整度符合要求；6.压实路面：使用压路机对铺装层进行压实，提高路面的密实度；7.沥青养护：对铺装层进行适当的养护，保证环氧沥青的性能发挥到位。
四、施工要点1.施工过程中要保证施工材料的质量，避免出现劣质材料导致路面质量问题；2.施工前要进行充分的工艺预演和施工技术培训，确保施工人员具备足够的技术水平；3.施工过程中要注意环境保护，避免对周边环境造成污染；4.施工结束后要进行质量检验，确保施工质量符合规定标准；5.施工过程中要遵守相关的安全操作规程，确保施工人员的人身安全。
五、施工安全措施1.钢桥面施工区域要进行有效的隔离和警示，确保施工区域内的安全；2.施工过程中要提供足够的劳动防护用品，包括安全帽、防护眼镜、防护手套等；3.施工现场要设置专人负责安全管理，及时处理各类安全事故和紧急情况；4.施工人员要严格按照施工规范操作，杜绝走穴、乱堆、乱挖等违规行为。
六、施工进度控制1.制定详细的施工计划，明确每个施工阶段的工期和任务内容；2.制定周密的供应计划，保证施工材料的及时供应；3.加强施工管理，提高施工效率，确保工期的顺利实施。
钢桥面双层SMA沥青混合料铺装1工艺流程2钢桥除锈、喷砂及喷漆一、除锈、喷砂凿除原有铺装层和黏结层，并清洗桥面，对桥面板上油污、盐分及其他脏物进行彻底清除，直至无杂物、无尘、无油污为止。
在桥面钢板干净干燥并满足相关要求情况下方可进行喷砂除锈施工。
除锈及防腐过程中应注意以下事项：1、原则上应进行现场喷砂除锈处理，特殊情况下，在能确保对除锈后实施的防腐涂层有良好保护或工期较短、工程量较小的情况下，也可在工厂进行除锈处理。
2、钢板表面若有锐边、飞溅、不光滑焊缝和切割边缘等缺陷，应先用工具打磨干净。
3、喷砂除锈施工前应对桥面板上的油污等部位进行清洁处理，并对全桥锈蚀、污染状况进行全面调查记录，按ISO 8502—9标准的试纸测试，氯化物含量应不超过0.014%（约7μg/cm2）。
在桥面钢板锈蚀较严重的地方，按ISO 8502—1标准以氢氧化铁试纸测试，以无蓝点视为合格。
4、现场喷砂除锈一般应采用全自动无尘喷砂设备除锈，特殊情况时，可在工作棚内用手持压缩空气喷砂设备进行喷砂处理，如桥面边角部位。
5、喷砂除锈应采用部分带棱角的磨料，比例应视粗糙度要求，钢板表面状况在施工前通过实验确定。
6、在除锈和涂装作业中，应测量大气温度、湿度及钢板温度，要求大气相对湿度小于等于85%，钢板温度应高于露点温度3℃以上。
7、喷砂除锈后应立即检查钢板的清洁度和粗糙度，要求清洁度达到Sa2.5级，粗糙度达到50~100μm；人工小范围打磨工艺除锈的清洁度应达到Sa3.0级。
8、应在除锈后4h内完成钢板上第一层涂层施工，以对除锈后的钢板进行封闭保护。
二、喷涂防锈漆钢板喷砂结束后立即喷涂环氧富锌底漆一道，漆膜厚75μm，环氧云铁中间漆一道，漆膜厚125μm。
3环氧防水层施工1、在涂装作业前，漆膜禁止与任何杂物接触；在漆膜实干以前对钢桥面施工区域进行封闭，并派专人进行守护，以防漆膜损坏。
钢板进行除锈防腐处理后，需要按要求进行检测。
2、主要施工工艺。
钢桥面双层SMA 高粘沥青混凝土铺装施工工法钢桥面双层SMA高粘沥青混凝土铺装施工工法一、前言钢桥面双层SMA高粘沥青混凝土铺装施工工法是一种在桥面进行铺装的先进施工工法。
该工法结合了钢桥面和SMA高粘沥青混凝土的优势，旨在提高桥面铺装的耐久性和承载能力。
二、工法特点1. 双层结构：该工法采用双层结构，上面一层是钢桥面，下面一层是SMA高粘沥青混凝土，使得铺装更加坚实耐用。
2. 高粘沥青混凝土：采用SMA高粘沥青混凝土作为铺装层，具有较高的抗剪能力和耐磨损性，能够有效防止车辆打滑和道路表面的损坏。
3. 耐久性：该工法通过双层结构和SMA高粘沥青混凝土的应用，能够增强桥面的耐久性，延长使用寿命。
4. 承载能力：钢桥面和SMA高粘沥青混凝土的组合能够增加桥面的承载能力，适应大型货运车辆的通行。
三、适应范围该工法适用于各类桥梁的铺装，尤其适用于对承载能力要求较高、通行量较大的桥梁，如高速公路、国道桥等。
四、工艺原理该工法通过在钢桥面上铺设SMA高粘沥青混凝土层实现铺装目的。
在施工过程中，需要考虑到桥面的平整度和防水性能，通过采取适当的工艺措施完成施工。
五、施工工艺施工工艺主要包括以下几个阶段：准备工作、基层处理、铺装SMA高粘沥青混凝土、压实和养护。
六、劳动组织施工过程中需要合理安排劳动力数量和工作班次，确保施工进展顺利。
七、机具设备施工过程中需要使用铺装机、压路机、振动器等设备，这些设备具有特定的功能和性能，能够提高施工效率和质量。
八、质量控制为确保施工质量达到设计要求，需要进行质量控制，包括材料质量控制、施工工艺控制、施工质量检测等。
九、安全措施施工中需要注意安全事项，特别是对施工工法的安全要求。
需要制定安全操作规程，加强施工人员的安全教育和防护意识。
十、经济技术分析对施工工法的施工周期、施工成本和使用寿命进行分析，以评估和比较该工法的经济效益和技术可行性。
十一、工程实例列举一些已经使用该工法的工程实例，展示其实际应用效果，并对工程实例进行分析和评价。
钢桥面环氧沥青铺装设计方案说明目录一、钢桥面铺装的特性及性能要求 (3)1.1钢桥面铺装的特性及性能要求 (3)1.2钢桥面铺装的基本性能要求 (3)1.3 合理的钢桥面铺装结构 (3)1.4钢桥面铺装各层的作用和要求 (4)二、推荐的钢桥面铺装方案 (4)2.1双层环氧沥青混凝土铺装结构 (4)2.1.1铺装结构 (4)2.1.2方案说明 (5)2.1.3 方案特点 (5)2.1.4方案适用领域 (6)2.2 环氧沥青+SMA复合铺装结构 (6)2.2.1铺装结构 (6)2.2.2方案说明 (6)2.2.3 方案特点 (6)2.2.4方案适用领域 (7)2.3 方案典型工程 (7)钢桥面铺装设计方案一、钢桥面铺装的特性及性能要求1.1 钢桥面铺装的特性1）钢桥面铺装的特点（1）钢桥面沥青混合料铺装没有公路沥青混凝土路表面具有的路基与基层结构，它直接铺筑在钢桥面板上。
因此，桥面铺装处于变形大而复杂的钢板上，钢桥面板本身的变形、位移、振动等都直接影响铺装层的工作状态。
（2）除正常铺装层自身温度变化之外，钢桥结构的每日和季节性温度变化严重影响铺装层的变形，钢桥面板的导热系数要远大于其他土工材料。
（3）桥面铺装层的受力模式与一般沥青混凝土路面的受力模式不同。
（4）在设置纵隔板的正交异性钢桥面铺装体系中，纵隔板上方铺装层表面易形成更明显的应力集中，出现的最大拉应力或拉应变往往超过加劲肋和横隔板上方铺装层表面出现的最大拉应力或拉应变，从而该处在荷载、外界环境等的作用下产生纵向裂缝等破坏。
2）钢桥面板对防腐要求极高；3）钢桥面铺装的使用条件往往更加恶劣。
1.2钢桥面铺装层材料的基本要求1）较高的铺装层强度；2）优良的高温稳定性、低温抗裂性；3）较好的耐久性，即较好的抗老化性、水稳定性和耐疲劳特性；4）优良的适应钢桥面板复杂的变形，即优良的变形能力；5）良好的防水防渗透性能；6）铺装层必须有与钢板由良好的黏结性能。

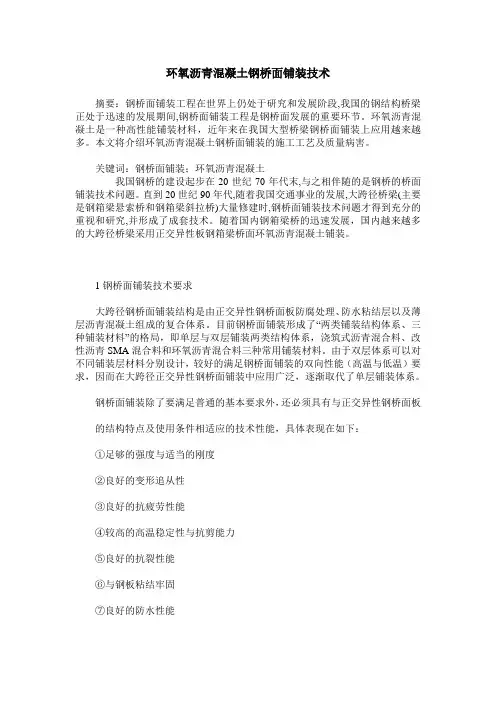

环氧沥青混凝土钢桥面铺装技术摘要：钢桥面铺装工程在世界上仍处于研究和发展阶段,我国的钢结构桥梁正处于迅速的发展期间,钢桥面铺装工程是钢桥面发展的重要环节。
环氧沥青混凝土是一种高性能铺装材料，近年来在我国大型桥梁钢桥面铺装上应用越来越多。
本文将介绍环氧沥青混凝土钢桥面铺装的施工工艺及质量病害。
关键词：钢桥面铺装；环氧沥青混凝土我国钢桥的建设起步在20世纪70年代末,与之相伴随的是钢桥的桥面铺装技术问题。
直到20世纪90年代,随着我国交通事业的发展,大跨径桥梁(主要是钢箱梁悬索桥和钢箱梁斜拉桥)大量修建时,钢桥面铺装技术问题才得到充分的重视和研究,并形成了成套技术。
随着国内钢箱梁桥的迅速发展，国内越来越多的大跨径桥梁采用正交异性板钢箱梁桥面环氧沥青混凝土铺装。
1钢桥面铺装技术要求大跨径钢桥面铺装结构是由正交异性钢桥面板防腐处理、防水粘结层以及薄层沥青混凝土组成的复合体系。
目前钢桥面铺装形成了“两类铺装结构体系、三种铺装材料”的格局，即单层与双层铺装两类结构体系，浇筑式沥青混合料、改性沥青SMA混合料和环氧沥青混合料三种常用铺装材料。
由于双层体系可以对不同铺装层材料分别设计，较好的满足钢桥面铺装的双向性能（高温与低温）要求，因而在大跨径正交异性钢桥面铺装中应用广泛，逐渐取代了单层铺装体系。
钢桥面铺装除了要满足普通的基本要求外，还必须具有与正交异性钢桥面板的结构特点及使用条件相适应的技术性能，具体表现在如下：①足够的强度与适当的刚度②良好的变形追从性③良好的抗疲劳性能④较高的高温稳定性与抗剪能力⑤良好的抗裂性能⑥与钢板粘结牢固⑦良好的防水性能⑧良好的抗化学物质腐蚀能力⑨适当的厚度⑩良好的表面性能这些特点决定了钢桥面铺装必须综合考虑多种因素。
而环氧沥青是在沥青中添加环氧树脂、固化剂以及其他添加剂等多种材料掺配而成的新型热固性改性沥青材料。
环氧沥青、石质集料和矿粉按比例在一定温度下经拌和、压实、固化而形成的混合材料叫环氧沥青混凝土。
钢桥面双层高粘SMA沥青混凝土铺装施工工法钢桥面双层高粘SMA沥青混凝土铺装施工工法一、前言钢桥面双层高粘SMA沥青混凝土铺装施工工法是一种用于钢桥面道路的铺装工法。
相比于传统的施工工艺，该工法具有更高的施工效率、较长的使用寿命和更好的抗压性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点1. 高粘合性：通过添加特殊的粘合剂，使SMA沥青混凝土与钢桥面板之间具有很好的粘合性，保证了铺装层的稳定性和耐久性。
2. 双层结构：采用双层结构的设计，上层为SMA沥青混凝土，下层为常规的沥青混凝土，能够提高整体的承载能力和耐久性。
3. 抗压性能好：SMA沥青混凝土的复合骨料和高粘度沥青的使用，增强了道路表面的抗压能力，有效减少了车辆行驶产生的损坏。
三、适应范围钢桥面双层高粘SMA沥青混凝土铺装施工工法适用于各种高速公路、高架桥、大型桥梁等钢桥面道路。
四、工艺原理该工法的理论依据是通过添加粘合剂，使SMA沥青混凝土与钢桥面板之间具有很好的粘结性。
采取的技术措施包括选择合适的沥青、粘合剂和骨料，控制施工温度和湿度，以及保证施工质量进行充分的压实。
五、施工工艺1. 钢桥面的清理和准备：清理桥面的油污和杂物，进行必要的修复和修补，确保桥面平整无破损。
2. 沥青材料的热拌和铺装：将沥青加热至适宜温度，与骨料进行充分混合，再将混合料均匀铺装在钢桥面上。
3. 上层SMA沥青混凝土的铺装：将SMA沥青混凝土与粘合剂进行混合，再均匀铺装在下层沥青混凝土上。
4. 压实：使用专用压路机对整个道路表面进行压实，以确保沥青混凝土层间的粘固性和稳定性。
六、劳动组织施工过程中需要合理组织施工人员，设立合理的工作班次和人员分工，保证施工进度和质量。
七、机具设备施工过程中需要使用热拌设备、压路机、洒水车、摊铺机等各类机具设备，确保施工效率和质量。

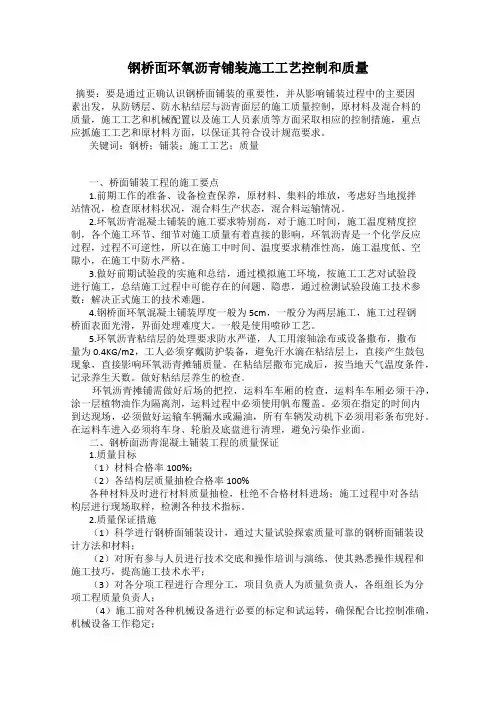

钢桥面环氧沥青铺装施工工艺控制和质量摘要：要是通过正确认识钢桥面铺装的重要性，并从影响铺装过程中的主要因素出发，从防锈层、防水粘结层与沥青面层的施工质量控制，原材料及混合料的质量，施工工艺和机械配置以及施工人员素质等方面采取相应的控制措施，重点应抓施工工艺和原材料方面，以保证其符合设计规范要求。
关键词：钢桥；铺装；施工工艺；质量一、桥面铺装工程的施工要点1.前期工作的准备、设备检查保养，原材料、集料的堆放，考虑好当地搅拌站情况，检查原材料状况，混合料生产状态，混合料运输情况。
2.环氧沥青混凝土铺装的施工要求特别高，对于施工时间，施工温度精度控制，各个施工环节、细节对施工质量有着直接的影响，环氧沥青是一个化学反应过程，过程不可逆性，所以在施工中时间、温度要求精准性高，施工温度低、空隙小，在施工中防水严格。
3.做好前期试验段的实施和总结，通过模拟施工环境，按施工工艺对试验段进行施工，总结施工过程中可能存在的问题、隐患，通过检测试验段施工技术参数：解决正式施工的技术难题。
4.钢桥面环氧混凝土铺装厚度一般为5cm，一般分为两层施工，施工过程钢桥面表面光滑，界面处理难度大。
一般是使用喷砂工艺。
5.环氧沥青粘结层的处理要求防水严谨，人工用滚轴涂布或设备撒布，撒布量为0.4KG/m2，工人必须穿戴防护装备，避免汗水滴在粘结层上，直接产生鼓包现象，直接影响环氧沥青摊铺质量。
在粘结层撒布完成后，按当地天气温度条件，记录养生天数。
做好粘结层养生的检查。
环氧沥青摊铺需做好后场的把控，运料车车厢的检查，运料车车厢必须干净，涂一层植物油作为隔离剂，运料过程中必须使用帆布覆盖。
必须在指定的时间内到达现场，必须做好运输车辆漏水或漏油，所有车辆发动机下必须用彩条布兜好。
在运料车进入必须将车身、轮胎及底盘进行清理，避免污染作业面。
二、钢桥面沥青混凝土铺装工程的质量保证1.质量目标（1）材料合格率100%；（2）各结构层质量抽检合格率100%各种材料及时进行材料质量抽检，杜绝不合格材料进场；施工过程中对各结构层进行现场取样，检测各种技术指标。

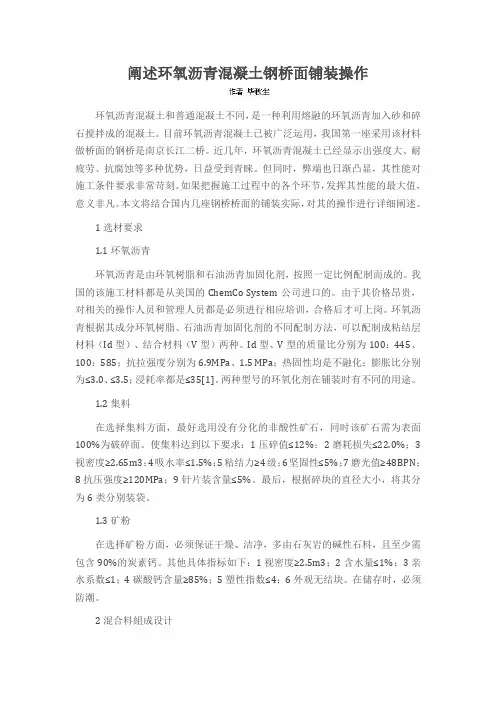

阐述环氧沥青混凝土钢桥面铺装操作环氧沥青混凝土和普通混凝土不同，是一种利用熔融的环氧沥青加入砂和碎石搅拌成的混凝土。
目前环氧沥青混凝土已被广泛运用，我国第一座采用该材料做桥面的钢桥是南京长江二桥。
近几年，环氧沥青混凝土已经显示出强度大、耐疲劳、抗腐蚀等多种优势，日益受到青睐。
但同时，弊端也日渐凸显，其性能对施工条件要求非常苛刻。
如果把握施工过程中的各个环节，发挥其性能的最大值，意义非凡。
本文将结合国内几座钢桥桥面的铺装实际，对其的操作进行详细阐述。
1选材要求1.1环氧沥青环氧沥青是由环氧树脂和石油沥青加固化剂，按照一定比例配制而成的。
我国的该施工材料都是从美国的ChemCo System公司进口的。
由于其价格昂贵，对相关的操作人员和管理人员都是必须进行相应培训，合格后才可上岗。
环氧沥青根据其成分环氧树脂、石油沥青加固化剂的不同配制方法，可以配制成粘结层材料（Id型）、结合材料（V型）两种。
Id型、V型的质量比分别为100：445、100：585；抗拉强度分别为6.9MPa、1.5 MPa；热固性均是不融化；膨胀比分别为≤3.0、≤3.5；浸耗率都是≤35[1]。
两种型号的环氧化剂在铺装时有不同的用途。
1.2集料在选择集料方面，最好选用没有分化的非酸性矿石，同时该矿石需为表面100%为破碎面。
使集料达到以下要求：1压碎值≤12%；2磨耗损失≤22.0%；3视密度≥2.65m3；4吸水率≤1.5%；5粘结力≥4级；6坚固性≤5%；7磨光值≥48BPN；8抗压强度≥120MPa；9针片装含量≤5%。
最后，根据碎块的直径大小，将其分为6类分别装袋。
1.3矿粉在选择矿粉方面，必须保证干燥、洁净，多由石灰岩的碱性石料，且至少需包含90%的炭素钙。
其他具体指标如下：1视密度≥2.5m3；2含水量≤1%；3亲水系数≤1；4碳酸钙含量≥85%；5塑性指数≤4；6外观无结块。
在储存时，必须防潮。
2混合料組成设计在开始前，需要采用马歇尔实验法确定沥青用量。

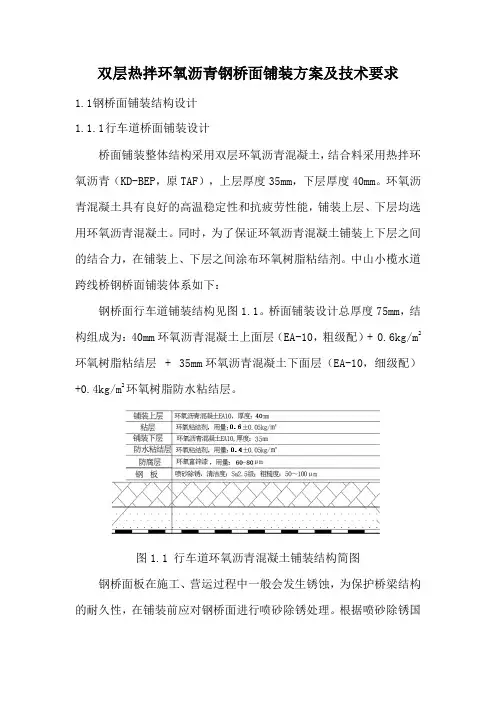

双层热拌环氧沥青钢桥面铺装方案及技术要求1.1钢桥面铺装结构设计1.1.1行车道桥面铺装设计桥面铺装整体结构采用双层环氧沥青混凝土,结合料采用热拌环氧沥青(KD-BEP,原TAF),上层厚度35米米,下层厚度40米米.环氧沥青混凝土具有良好的高温稳定性和抗疲劳性能,铺装上层、下层均选用环氧沥青混凝土.同时,为了保证环氧沥青混凝土铺装上下层之间的结合力,在铺装上、下层之间涂布环氧树脂粘结剂.中山小榄水道跨线桥钢桥面铺装体系如下:钢桥面行车道铺装结构见图1.1.桥面铺装设计总厚度75米米,结构组成为:40米米环氧沥青混凝土上面层(EA-10,粗级配)+ 0.6千克/米2环氧树脂粘结层+ 35米米环氧沥青混凝土下面层(EA-10,细级配)+0.4千克/米2环氧树脂防水粘结层.图1.1 行车道环氧沥青混凝土铺装结构简图钢桥面板在施工、营运过程中一般会发生锈蚀,为保护桥梁结构的耐久性,在铺装前应对钢桥面进行喷砂除锈处理.根据喷砂除锈国标GB8923-2011,要求钢桥面喷砂除锈清洁度达到Sa2.5级,即“非常彻底的喷砂除锈,钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,任何的痕迹应仅是点状或条纹状的轻微色斑”.同时,为保证防腐层与钢桥面的附着力,要求钢桥面板喷砂除锈后粗糙度达到50～100μ米.环氧富锌漆对钢板有很好的防腐作用,要求在喷砂除锈后4h以内,喷涂环氧富锌漆.防水粘结层采用环氧树脂粘结剂,该材料是高韧性环氧树脂系的钢桥面防水粘结剂,具有良好层间结合力和水稳性.其特点为两阶段固化反应,在初期硬化后,受经过热沥青混合料的热量影响能迅速融化,通过压路机碾压后,铺装层与钢板形成有效粘结.针对铺装层一体化性能要求,结合铺装结构体系,采用环氧树脂粘结剂作为防水粘结层材料.1.2铺装材料、混合料组成及性能要求1.2.1行车道环氧沥青混凝土铺装(1)环氧富锌漆钢桥面喷砂除锈清洁度达到Sa2.5级、粗糙度达到50-100μ米后,喷涂环氧富锌漆,环氧富锌漆性能指标见表1.1.表1.1 环氧富锌漆性能指标(2)环氧粘结剂环氧粘结剂由环氧树脂(主剂)和固化剂(硬化剂)组成,主剂和固化剂按质量比50:50混合,其基本物理性能和指标应满足表1.2和1.3的相关要求表1.2 环氧粘结剂主剂的物理性能和技术指标表1.3 环氧粘结剂固化剂的物理性能和技术指标维持在30℃,温度变化范围±3℃,养生固化后的环氧粘结剂性能需满足表1.4所示.表1.4 环氧粘结剂养生固化后的物理性能和技术指标(3)环氧沥青结合料环氧沥青由基质沥青和环氧树脂混合而成,按照50:50的重量比例混合.环氧树脂和沥青混合时使用的沥青采用A-70基质沥青,其性能满足表1.5各项技术指标.表1.5 A-70基质沥青的技术指标RTFOT后残留物环氧沥青结合料的环氧树脂需满足表1.6、表1.7和表1.8的基本物理性能和技术指标.表1.6 主剂的物理性能和技术指标表1.7 固化剂的物理性能和技术指标表1.8 环氧树脂养生固化后的物理性能※60℃的烘箱里养生4天后的试验值.环氧沥青养生固化后的技术指标需满足表1.9的要求.表1.9 环氧沥青的养生固化后的技术指标※60℃的烘箱里养生4天后的试验值.(试验时将基质沥青加热到150℃,环氧树脂加热到60℃,两者放入搅拌器里搅拌4分钟后制成试件,然后在150℃烘箱里放置3个小时,在60℃烘箱里养生4天,在常温下放置1天后进行试验.)(3)集料及填料集料必须选用坚硬、致密、洁净、耐磨、颗粒形状较好(近似立方体)、无风化表面,并与结合料有较好的粘结性能的硬质石料.钢桥面沥青混凝土铺装用的集料首先必须满足《公路沥青路面施工技术规范》(JTG F40-2004)中的有关规定,料径规格应符合设计文件的要求,考虑到钢桥面铺装的使用条件和要求比高速公路更为严格,“高速公路”中的一些关键指标的标准需进一步提高,按以下要求选用.集料料源及有关检测资料要报监理工程师批准,在集料生产过程中,设驻地监理工程师监督集料生产并定期对集料进行抽检.1) 粗集料粗集料采用粒径大于2.36米米的玄武岩等高质量的碎石,颗粒形状近似立方体,不得采用颚式破碎机加工.粗集料物理力学性能要求满足表 1.10,集料的粒径规格应按表1.11的要求选用.表1.10环氧沥青混凝土粗集料技术要求表1.11 环氧沥青混凝土集料规格(方孔筛)2) 细集料细集料采用粒径在2.36米米与0.075米米之间的玄武岩(石屑)等类别的优质集料,不含杂质或其他有害物质,其技术要求见表1.12.表1.12环氧沥青混凝土细集料技术要求3) 矿质填料矿质填料应采用石灰岩或岩浆岩中的强基性岩石等憎水性石料磨制的矿粉,不应含泥土杂质和团粒,要求干燥、洁净,能自由地从矿粉仓中流出,其质量应满足的表1.13技术要求.1.13 矿粉的技术要求表(4)环氧沥青混凝土环氧沥青混合料采用马歇尔法进行配合比设计,混合料的合成矿料级配应符合表1.14的规定.环氧沥青混合料的技术性能应满足表1.15的要求.表1.14 环氧沥青混凝土EA10级配组成表1.15 环氧沥青混凝土性能技术指标1.3钢桥面铺装施工实施细则1.3.1铺装施工基本规定铺装工程开工前,施工单位详细核对设计文件,根据施工地区的地形、水文、气象资料,编制施工组织设计文件,并制定相应的安全技术措施.参加施工的人员,必须接受岗前培训与安全教育,熟知和遵守本工种的操作规程和安全制度.桥面铺装施工应确保安全,施工人员应该有良好的安全保护意识.定期对施工所用的各种机具、设备和劳动保护用品进行检查和做必要的检验,保证其处于良好状态.在桥址附近应具有温度、计量控制精确度高的拌合厂,具有充分的生产能力完成桥面铺装.铺装施工开始前,施工单位应提交原材料供货商质检报告单及项目检验报告,在进行试验路施工及检验完毕后,提交总结及开工申请报告,经监理工程师签字批准,下达开工令后才能开始施工.每一道铺装施工工序完工,均须监理工程师验收合格后才能进行下道工序施工.须验收工序包括:(1) 喷砂除锈及防腐;(2)防水粘结层;(3)沥青混凝土铺装结构层;(4)粘结层.每一段铺装从施工开始(喷砂除锈)至铺装面层施工完毕,应封闭交通且不允许铺装施工外的其它工程交叉作业.在钢桥面铺装完工前,不允许施工车辆在各铺装层上转弯、调头及紧急制动,行驶速度不得高于10千米/h.运料车应按规定操作规程进入铺装施工范围内,所有其它车辆(包括小车)、与施工无关的人员及机械严禁进入铺装施工作业范围.铺装完工后,其它工程(如防撞栏杆、交通标志线等)的施工单位应充分注意保护钢桥面铺装层.1.3.2施工前准备钢桥面铺装施工(包括试验路铺装施工)前应根据合同要求准备好铺装施工所需要的机械设备、试验检测设备、铺装材料及完成现场配比设计、试验拌和与取样性能试验、原材料性能检验及详细的施工组织设计.施工管理及技术人员应全程在施工现场进行组织管理.所有机械设备应保持良好的工作状态,所有计量设备都需进行校核.1.3.3机械设备要求自动打砂机:1～2台,用于喷砂除锈,满足施工进度要求.沥青混凝土拌和楼:采用2000型或以上拌和能力的拌和楼,并要求性能稳定.环氧富锌漆喷涂设备.环氧沥青混合注入专用设备:1套.摊铺机:具有自动调平功能摊铺机2-3台.运输车:载重大于20吨的自卸车5-10台,满足混合料运输需要.压路机:自重10吨以上双钢轮压路机不少于4台,胶轮压路机不少于4台.其他相关设备:搅拌器、装载机、灌缝机等.小型施工机具:手持式切缝机、滚筒、人工手持式夯锤等.1.3.4原材料性能检验每种原材料需要材料供应商提供质量检测报告单.下述材料需在现场试验室由监理旁站检测或送样至工程质检中心完成质检并出具检测报告:(1)集料;(2)矿粉;(3)沥青;(4)环氧树脂粘结剂;(5)环氧沥青结合料;(6)环氧富锌漆.试验路施工前,应进行环氧沥青结合料试加工,并检验环氧沥青结合料性能.在确认该组成的环氧沥青结合料达到本实施细则中环氧沥青结合料性能要求的前提下才可进行正式加工.除上述材料外,监理工程师提出检验要求的其它材料也需进行现场检测或送检.1.3.5拌和楼计量检测及冷料上料速度测定(1)拌和楼称量系统的计量检查拌和楼计量检查主要是对拌和楼热料仓、矿粉仓及沥青称量系统进行计量检查,确认拌和楼称量的准确性.应采用适当的、现场易于操作的方法检测拌和楼称量系统的准确性.检测方法和检测结果需得到监理的认可.对拌和楼的矿粉计量仓及沥青计量罐的计量精度进行检测,要求误差小于1.0%.(2)冷料仓上料速度测定应采用适宜的、现场易于操作的方法确定在某一固定开口大小情况下,上料转速与实际上料速度的关系,以确保拌和过程中冷料仓上料平衡.下述方法供现场参考,也可采用适宜的其它方法.根据工程需要,首先由拌和楼有经验的操作人员初步确定拌和楼冷料仓放料口的开口大小,并固定该开口尺寸.分别采用拌和楼额定的最低转速到最高转速,其间最少分5点对某一冷料仓单独上料5～10米in,采用拌和楼计量系统对所上石料进行计量,从而确定该料仓在该开口大小情况下,转速与上料速度的关系曲线.对每一冷料仓均应绘制出转速与上料速度的关系曲线.当某种级配混合料需要的某种上料转速高于或低于拌和楼允许转速范围情况下,应重新调整冷料仓的开口大小,重新完成上述测定,使所有需要量的上料速度相应的转速均在机械设备允许的范围内.在拌制混合料时,可根据估计的拌和楼拌和能力及混合料目标配比计算,并从上述转速与上料速度关系曲线中查得需要的相应转速,并按此速度上料,确保冷料仓上料速度的平衡.在需要调整上料速度时,应从上述关系曲线中查得相应的各冷料仓上料转速,保持冷料仓供料平衡.试验完成后,冷料仓开口大小必须完全固定,一旦改变开口大小,上述曲线必须重新测定.1.3.6现场混合料配合比设计在试验路铺装施工前,应进行环氧沥青混合料目标配比设计及性能检验.混合料目标配比设计结果应满足表1.17中的级配要求及表1.18中的混合料性能指标要求.1.3.7施工组织设计试验路施工前,应制定试验路铺装及钢桥面铺装工程施工组织计划.施工组织计划应包括现场配合比设计结果、拌和楼计量检测结果、施工实施过程各相关设备配置、人员安排、•施工顺序、工序网络图及施工质量控制措施、材料及资金计划、工程进度计划等内容.1.4试验路铺装1.4.1喷砂防腐及防水粘结层在钢桥面板上选择面积约30米2块区域,分别用不同的钢砂组成、不同工艺进行试喷砂除锈处理,由施工单位检测(监理旁站)钢板清洁度和粗糙度,确认钢桥面板喷砂除锈工艺.在喷砂除锈检验合格的桥面板上,涂布环氧富锌漆与环氧粘结剂,并进行相应性能检测,如检测合格,可开展后续工序.1.4.2环氧沥青混凝土在混凝土引桥上选择200㎡以上路段铺筑环氧沥青混凝土试验路段.通过试验路铺装工程,确认钢桥面铺装材料性能与施工工艺,检验施工机具,完成对铺装混合料生产配合比的验证工作,建立施工、质量控制制度,使技术人员及操作人员熟练掌握钢桥面铺装施工工艺.试验路主要施工工艺按钢桥面铺装施工工艺的规定进行.1.4.3试验路铺装检测内容主要应进行以下检验:(1)喷砂除锈的清洁度与粗糙度(5点/100米2),环氧富锌漆厚度、粘接强度(5点/100米2);(2)环氧树脂粘结剂性能(2次/施工日)及洒布量(每50米2);(3)环氧树脂结合料性能(2次/施工日);(4)环氧沥青混合料取样抽提筛分,沥青含量测试(3次/施工日);(5)环氧沥青混凝土性能(2次/施工日).1.4.4试验路报告与工艺批准试验路铺筑并检测完毕后,施工单位应书面提出试验路施工总结,并根据钢板粗糙度、防水粘结层、环氧沥青混凝土的施工情况等项目确定钢板除锈工艺和防水粘结层的施工工艺,并形成钢桥面铺装施工工艺(含改进的部分)报请监理批准,合格后方能进行正式施工.1.5喷砂除锈及防腐层1.5.1喷砂前的清理(1)喷砂前,应首先检查钢桥面板的外观,确保表面无焊瘤、飞溅物、针孔、飞边和毛刺等,否则必须通过打磨加以清除,锋利的边角必须处理到半径2米米以上的圆角.(2)用清洁剂或溶剂清洗钢桥面板表面的油、油脂、盐分及其它脏物.(3)用高压清水清洁,直至无油污、尘垢为止.1.5.2喷砂及环氧富锌漆(1)环境要求a.遇雨、雪、结露等天气条件时,严禁除锈作业.b.喷砂温度应高于露点3℃,相对湿度≤85%.(2)磨料要求a.磨料采用钢丸、钢质棱角砂,其比例通过试验确定.b.磨料必须保持干燥、清洁、不含有害物质,如油脂、盐分.(3)喷砂质量要求及检测a.喷砂除锈后的钢桥面板表面应达到GB8923-2011标准Sa2.5的要求.检测方法:目测,对比GB8923-2011标准图片.b.粗糙度的要求必须达到R z:50～100μ米.检测方法:用塑胶帖纸法或粗糙度仪测量(每一施工段检测3点).(4)环氧富锌漆质量要求及检测与钢板结合力:≥6.0 米Pa.(5)喷砂设备a.采用带吸尘装置的移动式自动无尘打砂机.b.对于自动无尘打砂机所不能施工的区域和边缘,可采用手提式打砂机作业.1.6防水粘结层1.6.1防水粘结层的施工①施工准备粘结剂是由主剂和固化剂组成,使用前按1:1的重量将主剂和固化剂倒入混合容器里,用手持电动搅拌器搅拌3米in.如果主剂和固化剂的保管场所或施工现场的温度低于20℃的时候,要把主剂和固化剂加热到20～30℃左右,开始混合使用.②防水粘结层的施工施工的方法有机械喷洒或人工使用滚筒毛刷涂布,防水粘结层用量: 0.40±0.05千克/㎡,粘结层用量: 0.60±0.05千克/㎡.必须严格按照标准距离进行均匀喷涂,以防止多喷或漏喷情况发生.此外,为防止粘结剂在喷洒时飞散到喷洒范围以外,应适当设置员工用挡板进行必要遮挡.而且在喷涂时,操作员应注意安全卫生,带好风镜,防尘面罩,围巾,橡胶手套,及围裙等,保证皮肤不直接与外部空气接触.主剂和固化剂从混合后到喷洒(涂抹)结束所要时间,必须在以下可使用时间的范围内.特别是夏季高温时,主剂、固化剂的液温可上升到30℃左右,此时必须在20米in内完成喷涂工作,粘结剂具体使用时间见表1.19,施工过程中必须注意粘结剂的可使用时间.此外,在主剂、固化剂的保管场所乃至喷涂现场中,也应视情况进行一定的遮光处理,以防止粘结剂液温的过度上升.表1.19 粘结剂的可使用时间1.6.2防水粘结层的养生涂布粘结层后,对防水粘结层进行养生,一般需要达到环氧树脂达到指干状态后,开始进行下面层的铺装;如未达到指干状态开始铺装层摊铺,需要采取防粘轮和防推移措施.按照表1.20所示的有效期限内进行铺设铺装层.如粘结层超过有效期限,需要重新涂布粘结剂.如预测施工当日,或养生过程中有下雨可能的时候,应停止施工.表1.20粘结剂的养生天数参考表1.7钢桥面环氧沥青混凝土的施工1.7.1基本规定(1)当气温低于10℃时,风速大于10米/s,有雾、下雨或相对湿度大于85％时不得施工.(2)在正式施工之前,必须精心检验所有的机械,确保其处于正常使用的状态.运料车、摊铺机、压路机都不得有漏油、漏水现象.施工过程中摊铺机、压路机不得停机加油.(3)拌和楼控制室内自动打印装置,应能打印日期、时刻、盘数、每盘的各料重量及温度、每盘混合料的重量及温度、拌和时间等.各种量具(尤其是拌和机.混合机和喷洒机的量具、温度计等)使用前都要重新校验,确保计量准确.(4)运料车轮胎胎面花纹要清晰.自卸汽车在每次上料之前,都要做一次顶起空车箱的检验.收工后汽车的车箱应要顶起,防止存水.车箱装料前应清扫干净,车箱内凡与混合料接触的部位,宜涂一层尽可能薄的隔离剂(植物油),并且不得有隔离剂积聚在车箱底部.(5)应采用合适的工艺或措施防止钢桥面板的污染.1.7.2环氧沥青混合料的生产环氧沥青混合料的生产除了要把环氧树脂投入到拌缸,其他方面和普通混合料的拌和方法类似,其中要注意以下几点:(1)同一时间投入环氧树脂和沥青到拌缸内.(2)拌和时间是环氧树脂投入后45～50s.(3)出料温度设定在165～185℃之间,如果运输到现场需较长的时间,设定出料温度宜偏下限.环氧树脂的投入拌缸采用人工计量、自动投入装置,环氧沥青混合料的拌和时间为环氧树脂投入后拌和45～50s.将环氧树脂加入到拌和楼里时应注意:(1)选择容易投入的地方设置投入口.(2)环氧树脂的温度管理.(3)主剂和固化剂的计量和拌和.(4)为降低主剂和固化剂的粘度,便于注入和拌和,需把主剂和固化剂加热到50～60℃.(5)环氧树脂由主剂和固化剂按重量比配合,其中主剂占56％、固化剂占44％,在基质沥青投入到拌缸里的同时投入环氧树脂.(6)环氧沥青的环氧树脂添加量为按重量比:基质沥青占50％,环氧树脂占50％.1.7.3环氧沥青混合料的运输为了防止装料车里的混合料的温度降低,在混合料上要盖帆布进行保温,特别是气温较低或强风天气,要盖两层帆布来提高保温效果,并采取防雨水的覆盖措施.1.7.4环氧沥青混合料摊铺热拌环氧沥青铺装宜采用整幅摊铺碾压,桥面单向应采用双机联铺模式作业,避免出现纵向冷接缝.热拌环氧沥青铺装也可采用分幅摊铺碾压方式.如采用分幅摊铺方式,铺装下层的纵向边缘应被压实并被修饰成45度的斜坡,纵向线形应成直线.对于铺装上层来说,形成此种边缘最有效的方法是用路面锯切割.(如果使用路面锯,应注意避免切割到整平层或钢板.洒布粘结层之前必须将切割时留在钢桥面上的水分干燥).铺装上层的纵向边缘应被压实并被修饰成60度至90度的坡度.纵向线形应成直线.铺装下层和铺装上层的纵向接缝应彼此错开大约150米米,接缝界面应涂布环氧树脂粘结剂.在摊铺和压实设备无法接近的区域(包括栏杆边)摊铺环氧沥青混合料时,应使用气夯或其他效果与气夯相同的设备将混合料摊铺并压实到规定的线型、坡度、交叉段及其他要求.环氧沥青混合料摊铺设备应配有自动熨平控制和传感装置.环氧沥青混合料需要在规定的时间、温度范围内完成摊铺、碾压.需预热摊铺机,混合料运到现场后及时摊铺.如因天气、设备等原因造成留设施工缝时,必须机械切割施工缝.环氧沥青混合料在施工时要注意以下事项:①因为混合料在拌和的同时进行固化反应,所以在环氧沥青混合料生产到复压完了的时间要控制在2.0h以内.②施工时的气温和路面在10℃以下、风速在10米/s以上的常时大风天气时要避免施工.1.7.5环氧沥青混合料的碾压压路机组合及碾压遍数如表1.21及表1.22所示.具体碾压遍数与压路机组合应通过试铺试验段确定,在正桥施工时可根据现场碾压情况进行适当调整.表1.21施工设备的组成表1.22 压路机组合及碾压遍数注:碾压一遍的定义:碾压范围内,摊铺层表面的任一点都通过了一次压路机(不含叠轮).碾压温度满足一下要求:初压开始温度≥155℃复压开始温度≥110℃终压开始温度≥90℃1.7.6钢桥面铺装与砼桥面铺装结合处处理钢桥面或砼桥面先铺筑一侧的铺装应延伸至另一侧1米,碾压完成后沿钢砼交接线切割成竖直断面,在铺筑相邻铺装前,接缝竖向断面涂布0.5千克/米2环氧树脂粘结剂,结合段接缝铺装碾压完成后,再采用环氧树脂粘结剂封缝处理.1.7.7环氧沥青混合料的养护环氧沥青混合料采用自然养护方式,一般养护期不少于7天,具体养护期根据施工进度与现场试验确定,在此期间禁止一切车辆通行.1.7.8环氧沥青铺装质量控制与检测钢桥面铺装质量控制与检测技术要求见表1.23.表1.23 钢桥面铺装质量控制与检测技术要求1.7.9验收标准钢桥面铺装的质量验收主要依据我国沥青路面验收规范进行.除要求前述施工中质量控制与检测结果满足本实施细则的规定以外,未规定内容及评分标准参照我国《公路工程质量检验评定标准》(JTJ F80/1-2004)执行.检测结果应满足表1.24中的质量要求.表1.24 钢桥面铺装工程施工质量检验标准。
