硬度表达的三种方法

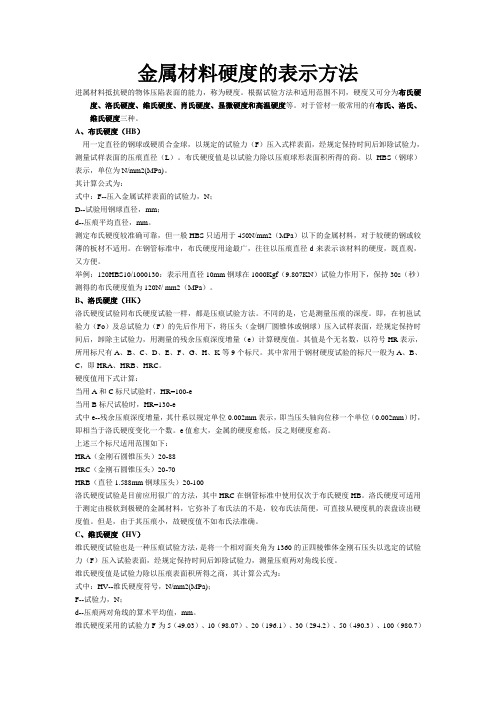

金属材料硬度的表示方法进属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa)。

其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。

B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。

其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。

e值愈大，金属的硬度愈低，反之则硬度愈高。

硬度单位HW是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。

而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB （回弹速度）/ V A（冲击速度）。

便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH140、TH160、HLN-11A就有此功能，是传统台式硬度机的有益补充！2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

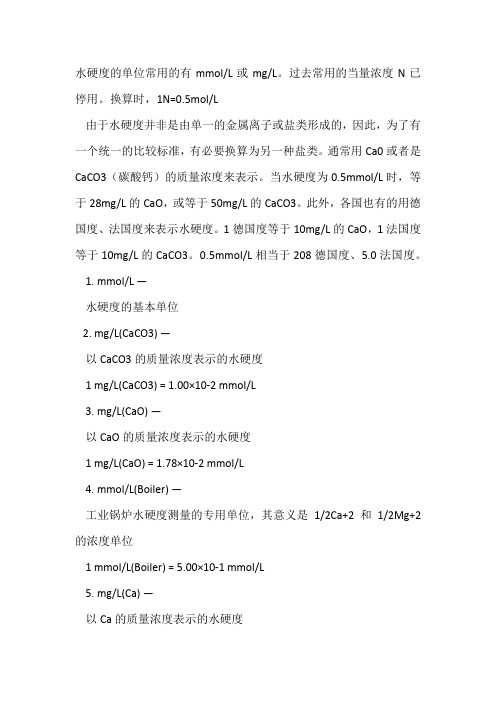

水硬度的单位常用的有mmol/L或mg/L。

过去常用的当量浓度N已停用。

换算时，1N=0.5mol/L由于水硬度并非是由单一的金属离子或盐类形成的，因此，为了有一个统一的比较标准，有必要换算为另一种盐类。

通常用Ca0或者是CaCO3（碳酸钙）的质量浓度来表示。

当水硬度为0.5mmol/L时，等于28mg/L的CaO，或等于50mg/L的CaCO3。

此外，各国也有的用德国度、法国度来表示水硬度。

1德国度等于10mg/L的CaO，1法国度等于10mg/L的CaCO3。

0.5mmol/L相当于208德国度、5.0法国度。

1. mmol/L —水硬度的基本单位2. mg/L(CaCO3) —以CaCO3的质量浓度表示的水硬度1 mg/L(CaCO3) = 1.00×10-2 mmol/L3. mg/L(CaO) —以CaO的质量浓度表示的水硬度1 mg/L(CaO) = 1.78×10-2 mmol/L4. mmol/L(Boiler) —工业锅炉水硬度测量的专用单位，其意义是1/2Ca+2和1/2Mg+2的浓度单位1 mmol/L(Boiler) = 5.00×10-1 mmol/L5. mg/L(Ca) —以Ca的质量浓度表示的水硬度1 mg/L(Ca) = 2.49×10-2 mmol/L6. ºfH（法国度）—表示水中含有10 mg/L CaCO3或0.1 mmol/L CaCO3时的水硬度1ºfH = 1.00×10-1mmol/L7. ºdH（德国度）—表示水中含有10 mg/L CaO时的水硬度1ºdH = 1.79×10-1 mmol/L8. ºeH（英国度）—表示水中含有1格令/英国加仑，即14.3 mg/L或0.143 mmol/L的CaCO3时的水硬度1ºeH = 1.43×10-1mmol/L9. 水硬度单位换算：1mmol/L = 100 mg/L(CaCO3) = 56.1 mg/L(CaO) = 2 mmol/L(Boiler)= 40.1 mg/L(Ca) = 10 ºfH = 5.6 ºdH = 7.0 ºeH。

形容硬度的成语
1. 坚如磐石。

你看那古老的城墙，经历了无数风雨，不依然坚如磐石屹立不倒吗？
例子：这张桌子的材质那可真是坚如磐石啊，我家孩子成天在上面又蹦又跳的，它都丝毫不受影响！
2. 铜墙铁壁。

咱小区的安保就像铜墙铁壁一样，小偷根本别想溜进来，多让人安心啊！
例子：这个保险柜真是铜墙铁壁啊，任谁都别想轻易打开它。

3. 固若金汤。

那座城堡修建得固若金汤，敌人怎么攻打都攻不破，厉害吧！例子：爷爷的牙齿保养得可真好啊，现在还固若金汤的，啥都能咬得动。

4. 硬如钢铁。

他那倔强的性子哟，真是硬如钢铁，谁劝都不好使！
例子：这工具的把手硬如钢铁，怎么用都不会变形。

5. 坚不可摧。

运动员们的意志力坚不可摧，再大的困难也能克服，太牛了！例子：他们之间的友谊坚不可摧，经历了那么多事情还是那么要好。

6. 刚硬如铁。

这位军人的气质刚硬如铁，站在那就让人敬畏，太帅了！
例子：这个哑铃真的是刚硬如铁啊，我费好大劲都举不起来。

我的观点结论：这些形容硬度的成语都太生动形象了，能把各种坚固硬朗的情况很好地表达出来呀！。

模具材料硬度表示方法模具材料的硬度是评估其性能的重要参数，它直接影响到模具的使用寿命、耐磨性、耐腐蚀性以及抗冲击能力。

为了准确描述模具材料的硬度，我们采用了多种硬度表示方法。

一、硬度定义与测量方法硬度是指材料在受到外部压力或刮擦时，抵抗形变的能力。

硬度可以通过多种测量方法来得到，这些方法基于不同的加载条件和测量原理。

常见的硬度测量方法包括布氏硬度、洛氏硬度和维氏硬度等。

1.硬度定义硬度是一个材料属性，它反映了材料在受到外部压力或刮擦时的抵抗能力。

硬度的定义通常基于实验测量，通过在一定条件下对材料进行加载，然后测量其形变或破裂的特性。

2.硬度测量方法硬度的测量方法有多种，每种方法都有其特定的应用场景和限制。

常见的硬度测量方法包括布氏硬度、洛氏硬度和维氏硬度等。

这些方法基于不同的加载条件和测量原理，可以提供关于材料硬度的不同信息。

布氏硬度是通过在材料表面施加一定的载荷，然后测量材料表面留下的压痕直径来计算硬度值。

这种方法适用于较软的材料，但可能需要较大的试样和较高的载荷。

洛氏硬度是在一定的载荷下，通过测量材料表面留下的压痕深度来计算硬度值。

这种方法适用于较硬的材料，但可能受到试样表面粗糙度的影响。

维氏硬度是通过在材料表面施加较小载荷，然后观察材料表面留下的微观压痕来计算硬度值。

这种方法适用于极硬材料的测量，但需要较高的精度和复杂的设备。

二、硬度与其他性能指标的关系模具材料的硬度与其他性能指标密切相关。

一般来说，硬度高的材料具有更好的耐磨性和抗冲击能力，但同时也可能更脆。

因此，在选择模具材料时，需要根据具体的使用条件和要求来权衡各种性能指标。

三、模具材料硬度的影响因素模具材料的硬度受到多种因素的影响，包括材料的成分、组织结构、热处理工艺以及表面处理等。

1.成分影响材料的成分直接影响其硬度。

例如，钢铁材料中的碳含量越高，其硬度通常也越高。

但是，过高的碳含量可能导致材料脆性增加。

因此，在选择模具材料时，需要根据具体的使用条件和要求来确定合适的成分比例。

硬度单位HBS，HRC，HBW有什么区别呢？HBS，HRC，HBW是硬度指标不同种类。

硬度硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

⑴布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。

⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）HBS，HBW是布氏硬度更详细的分类。

非常专业的时候要用到。

（1）布氏硬度的符号及表示方法布氏硬度的符号用HBS或HBW表示。

HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。

HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的树料。

布氏硬度的表示方法：HBS或HBW之前的数字为硬度值，后面按顺序用数字表示试验条件：①压头的球体直径；②试验载荷；③试验载荷保持的时间(10～15s不标注)。

例如:170HBS10／1000／30表示用直径10mm的钢球，在9807 N(1000 kgf)的试验载荷作用下，保持30s时测得的布氏硬度值为170。

金属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa)。

其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS 只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。

B、洛氏硬度（HR）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。

其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。

e值愈大，金属的硬度愈低，反之则硬度愈高。

硬度－－是衡量材料软硬程度的一个性能指标。

它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。

硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，即洛氏硬度(HRA/HRB/HRC)、布氏硬度(HB)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。

而里氏硬度(HL)、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

布氏硬度-HB布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布式硬度值是载荷除以压痕球形表面积所得的商。

一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。

洛氏硬度-HR洛氏硬度是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：-HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料，如硬质合金等-HRB：是采用100kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料，如铸铁-HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料，如淬火钢等维氏硬度-HV维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

硬度计使用的基本知识硬度计是一种用来测量材料硬度的工具。

硬度是材料抵抗外部力引起的形变、划伤或穿透的能力，是衡量材料耐磨性和耐刮擦性的重要指标。

硬度计的使用需要了解一些基本知识，以确保正确测量和比较材料硬度的准确性。

1.硬度计的种类硬度计主要分为四种类型：巴氏硬度计、维氏硬度计、布氏硬度计和洛氏硬度计。

它们通过不同的原理和测试方法来测量材料硬度，其中布氏硬度计是最常用的一种。

2.硬度表达方法硬度通常用一个数字来表示，这个数字代表了材料经过硬度测试后的结果。

常见的硬度表达方法有洛氏硬度（HRC、HRB等）、布氏硬度（HB）和维氏硬度（HV）等。

3.测量原理硬度计的测量原理是通过施加一定的试验负荷（通常是一个金属球或金刚石尖杆）在材料表面上进行压痕，然后测量压痕的尺寸来推导出材料的硬度值。

不同类型的硬度计使用不同的原理来测量硬度，例如布氏硬度计通过测量压痕的直径来计算硬度。

4.硬度计的工作原理硬度计主要有两个部分：载荷装置和压痕测量读数器。

载荷装置用于施加一定的试验负荷，而作为测量结果的压痕测量读数器用于测量压痕的尺寸。

通常，压痕的尺寸可以通过显微镜或光学系统来观察和测量。

5.硬度计的使用注意事项在使用硬度计时，需要注意以下几个方面：-根据不同类型的材料选择适当的硬度计和测试方法。

每种类型的材料都有最适合的测试方法，使用错误的硬度计可能导致不准确的结果。

-确保仪器的测试条件和参数正确设置，如负荷大小、保持时间等，以获得准确的硬度值。

-在进行测试之前，要确保测试表面是平整的、无划伤和污渍，并进行必要的样品制备工作。

-在测量过程中，要注意勿施加过大的试验负荷，以免损坏材料的表面。

-测量时要保持手稳定，以避免误差的产生。

-测量结果要根据硬度计的规范和标准进行解读和比较。

总结：硬度计是一种测量材料硬度的常用工具，了解硬度计的基本知识对于正确测量和比较材料硬度非常重要。

在使用硬度计时，需要选择适当的硬度计和测试方法，并遵循测量原理和注意事项，以获得准确的硬度值。
