苏科版九年级物理-欧姆定律动态电路练习题及答案(难度较大)

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．实验课上，小明班的同学用图甲所示的实验器材探究“电流的大小与电压的关系”，并连接了部分实验电路。

(1)请你用笔画线代替导线，把图甲中的器材连接成完整的实验电路。

要求：滑片向右端滑动时，滑动变阻器接入电路的电阻变大。

_________(2)小明首先选用了阻值为10Ω的电阻进行实验。

检查电路连接无误后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1V时，观察电流表的示数如图乙所示，此时通过定值电阻的电流是__________A，并将数据记录在表格中。

(3)接下来小明应保持____不变，不断改变____，并记录相应的实验数据。

(4)同学们陆续完成实验，分析数据都得出了同样的结论。

其中小明、小刚、小民的实验数据如表一、表二、表三所示。

表一电阻R=10Ω电压U/V 1.0 1.5 2.0电流I/A0.950.160.20表二电阻R=5Ω电压U/V0.5 1.0 1.5电流I/A0.100.200.30表三电阻R=15Ω电压1.02.03.0U/V电流I/A0.070.140.20分析实验数据，得出的结论是：____。

(5)在交流分享过程中，同学们对比各组的实验数据时有了新的发现，请你分析表一、表二、表三中的实验数据，会发现____。

【答案】 0.1A 电阻滑动变阻器连入电路中的阻值电阻一定时，电压越大，通过电阻的电流越大电阻值越小，电压跟电流的比值越接近电阻值【解析】【分析】【详解】(1)[1]由题意可知，该实验探究的是电流大小与电压的关系，故电压表应当并联在电阻的两端，电流表测量干路电流；滑动变阻器滑片向右滑动的过程中，连入电路中的电阻变大，故应连接电路图如图所示。

(2)[2]由图中电流表读数可知，此时电流表的示数为0.1A。

(3)[3][4]该实验探究的是电流大小与电压的关系，故应该保持电阻不变，通过调节滑动变阻器连入电路中阻值，来调节电阻两端的电压，观察通过电阻的电流变化。

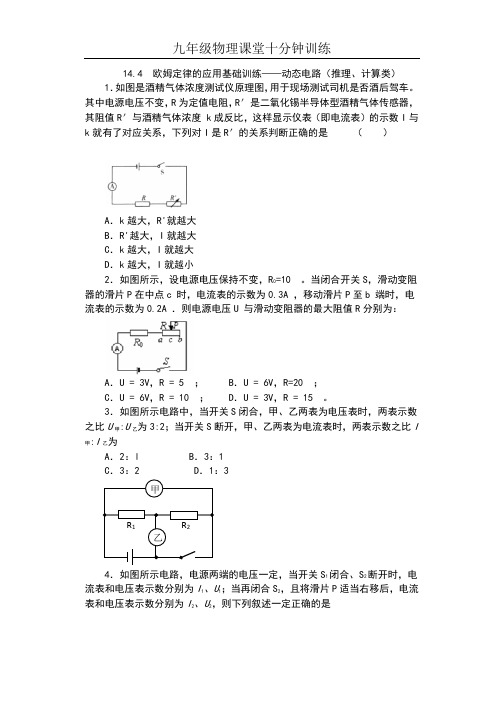

14.4 欧姆定律的应用基础训练——动态电路（推理、计算类）1．如图是酒精气体浓度测试仪原理图，用于现场测试司机是否酒后驾车。

其中电源电压不变，R 为定值电阻，R′是二氧化锡半导体型酒精气体传感器，其阻值R′与酒精气体浓度 k 成反比，这样显示仪表（即电流表）的示数I 与 k 就有了对应关系，下列对I 是R′的关系判断正确的是 （ ）A ．k 越大，R'就越大B ．R'越大，I 就越大C ．k 越大，I 就越大D ．k 越大，I 就越小2．如图所示，设电源电压保持不变，R 0=10。

当闭合开关S ，滑动变阻器的滑片P 在中点c 时，电流表的示数为0.3A ，移动滑片P 至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为：A ．U = 3V ，R = 5；B ．U = 6V ，R=20；C ．U = 6V ，R = 10；D ．U = 3V ，R = 15。

3．如图所示电路中，当开关S 闭合，甲、乙两表为电压表时，两表示数之比U 甲:U 乙为3:2；当开关S 断开，甲、乙两表为电流表时，两表示数之比I 甲:I 乙为A ．2：lB ．3：1C ．3：2D ．1：34．如图所示电路，电源两端的电压一定，当开关S 1闭合、S 2断开时，电流表和电压表示数分别为I 1、U 1；当再闭合S 2，且将滑片P 适当右移后，电流表和电压表示数分别为I 2、U 2，则下列叙述一定正确的是A ．I 1﹥I 2 U 1﹥U 2B ．I 1﹥I 2 U 1大于、小于或等于U 2都有可能C ．U 1﹤U 2 I 1=I 2D ．U 1﹤U 2 I 1大于、小于或等于I 2都有可能5. 在图所示的电路中，电源电压保持不变，R 1为定值电阻，在滑动变阻器的滑片P 从最右端移到中间某个位置时，电压表V 1、V 2的示数分别为U 1、U 2，电流表A 的示数为I ，滑动变阻器连入电路中的电阻为R 2，三个电表的示数分别变化了ΔU 1、ΔU 2、ΔI 。

期末专题复习第十四章欧姆定律动态电路分析一、单选题1．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。

图中R1为定值电阻，酒精气体传感器R2的电阻值倒数与酒精气体浓度成正比，如果测得酒精气体浓度变大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大2．如图所示的电路中，电源电压不变。

当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变3．如图所示，电源电压不变，R为滑动变阻器，R0为定值电阻；忽略温度对灯丝电阻的影响。

闭合开关S，将滑动变阻器的滑片P向左滑动时，下列说法正确的是（）A．电流表A示数减小B．电压表V2示数和电压表V1示数之差变大C．灯两端电压变化量小于滑动变阻器两端电压变化量D．电压表V2和电流表A示数之比增大4．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电路表示数变小B．电压表V2示数不变，电流表示数变大C．电压表V1示数和电流表示数的乘积变大D．电压表V2示数和电流表的比值不变5．货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。

现在，高速公路入口一般均设有公路超限超载检测站。

如图所示R1是定值电阻，起保护作用；R2是压敏电阻（阻值随压力增加而减小）。

将S闭合后，以下说法正确的是（）A．压力表实际是一个电流表B．当升降机静止不动时，检测物越重压力表示数越大C．压力表示数不变时升降机一定在做匀速直线运动D．检测物被取走时电路电流最大6．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．R2的阻值变小B．电流表的示数增大C．电压表V1的示数增大D．电压表V2的示数变化量与电流表示数变化量的比值不变7．如图所示，电源电压保持不变。

苏科版九年级物理上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

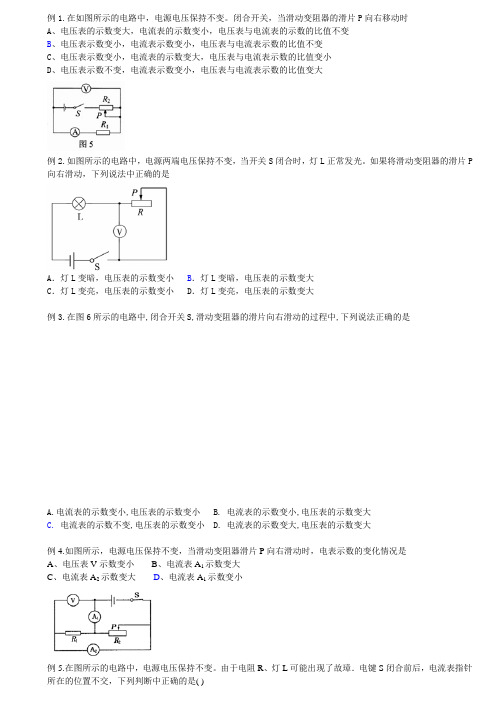

例1.在如图所示的电路中，电源电压保持不变。

闭合开关，当滑动变阻器的滑片P向右移动时A、电压表的示数变大，电流表的示数变小，电压表与电流表的示数的比值不变B、电压表示数变小，电流表示数变小，电压表与电流表示数的比值不变C、电压表示数变小，电流表的示数变大，电压表与电流表示数的比值变小D、电压表示数不变，电流表示数变小，电压表与电流表示数的比值变大例2.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。

如果将滑动变阻器的滑片P 向右滑动，下列说法中正确的是A．灯L变暗，电压表的示数变小 B．灯L变暗，电压表的示数变大C．灯L变亮，电压表的示数变小 D．灯L变亮，电压表的示数变大例3.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是A.电流表的示数变小,电压表的示数变小B. 电流表的示数变小,电压表的示数变大C.电流表的示数不变,电压表的示数变小D. 电流表的示数变大,电压表的示数变大例4.如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数变大D、电流表A1示数变小例5.在图所示的电路中，电源电压保持不变。

由于电阻R、灯L可能出现了故璋．电键S闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路电路动态问题：所谓电路动态问题，就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

例6. 如图3所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数____________，电流表A1的示数_______，电流表A2的示数_______。

苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

欧姆（1）专题三1.（2019浙江温州1．）（4分）用伏安法测电阻时，某电表的示数如图所示，其示数为（）A．1.5安B．7.5安C．1.5伏D．7.5伏2.（2019浙江衢州4）如图甲是一种电热膜，它不易氧化，工作时能自动控温。

其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。

导电墨线电阻随温度变化图象如图丙。

有关电热膜说法正确的是（）A. 导电墨线间以串联的方式连接B. 不易氧化属于电热膜的物理性质C. 工作时通过导电墨线的电流始终不变D. 温度到达时，发热功率会急剧减小3. （2019河北9）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b 是电流表或电压表。

当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。

以下说法正确的是（）A．b是电流表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2 C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R24.（2019河南14）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。

控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。

以下说法正确的是（）A．电磁继电器利用电磁感应原理工作B．R2的阻值随光照强度的增大而增大C．当光照强度增大时，电压表示数减小D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间5. （2019黑龙江大庆10）如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。

滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W6.（2019黑龙江哈尔滨12）如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端移动到另一端，得到电压与电流图象如图乙，下列说法正确的是（）A．电源电压为3V，R1阻值为1.8ΩB．电路消耗的最小功率为0.2WC．当R p总阻值的接入电路时，它与定值电阻消耗的功率之比为6：5D．当电流为0.4A时，R1与R p连入电路的阻值之比为1：27.（2019黑龙江齐齐哈尔10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）A ．滑片P 在最右端时，通过R 1、R 2的电流之比为5：8B ．滑片P 在最右端时，R 1、R 2两端电压之比为3：1C ．滑动变阻器的最大阻值为40ΩD ．电源电压为10V8. （2019黑龙江齐齐哈尔13）如图所示的电路，电源电压恒为4.5V ，小灯泡L 上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R 规格为“30Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。

欧姆定律一．选择题（共16小题）1．对欧姆定律的理解，下列说法中正确的是（）A．通过导体的电流越大，导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．在相同电压时，导体的电阻与电流成反比D．对某一导体来说，通过导体的电流与导体两端的电压成正比【分析】（1）欧姆定律的内容是：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关。

【解答】解：ABC、电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故ABC错误；D．对某一导体来说，电阻一定，通过导体的电流与导体两端的电压成正比，故D正确。

故选：D。

【点评】本题考查了学生对欧姆定律内容的掌握和理解，是一道基础题目。

2．根据欧姆定律，下列说法正确的是（）A．导体两端的电压为零时，电阻值也为零B．通过导体的电流越大，这段导体的电阻就越小C．导体两端的电压越大，这段导体的电阻就越大D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比【分析】（1）电阻是导体本身的一种阻碍电流的性质，其大小取决于导体的材料、长度、横截面积以及温度，与导体两端的电压和通过的电流无关；（2）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

【解答】解：ABC、电阻是导体本身的一种阻碍电流的性质，与导体两端的电压和通过的电流无关，所以导体两端的电压为零时，电阻值不为零；增大通过导体的电流、增大导体两端的电压，这段导体的电阻不变，故ABC错误；D、根据欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故D正确。

故选：D。

【点评】本题考查了影响电阻大小的因素和对欧姆定律的理解，注意导体的电阻与导体两端的电压和通过的电流无关，但可以根据欧姆定律计算出电阻的大小。

苏科版九年级上册物理第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
