2019版物理教科版练习：第十一章 第2讲 变压器 电能的输送 含解析

第二节 变压器 电能的输送(对应学生用书第204页)[教材知识速填]知识点1 理想变压器1．构造和原理(如图11-2-1所示)(1)构造：图11-2-1变压器由原线圈、副线圈和闭合铁芯组成． (2)原理：电磁感应的互感现象． 2．基本关系(1)电压关系：U 1U 2＝n 1n 2.(2)功率关系：P 入＝P 出．(3)电流关系：①只有一个副线圈时：I 1I 2＝n 2n 1.②有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 3．几种常见的变压器(1)自耦变压器——调压变压器．(2)互感器⎩⎨⎧电压互感器：把高电压变成低电压.电流互感器：把大电流变成小电流.自耦变压器原理如图11-2-2所示：图11-2-2若AX为输入端，触头a向上移动时，副线圈匝数N2增加，输出电压升高．易错判断(1)变压器能改变交变电流的电压，不能改变交变电流的频率．(√)(2)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．(×)(3)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．(×)知识点2远距离输电1．输电过程(如图11-2-3所示)图11-2-32．电压损失(1)ΔU＝U－U′(2)ΔU＝IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝ΔU2 R4．输送电流(1)I＝PU(2)I＝U－U′R5．减少输电线上电能损失的方法(1)减小输电导线的电阻R线．由R线＝ρLS知，可采用加大导线的横截面积、采用电阻率小的材料做导线．(2)减小输电导线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．易错判断(1)增大输电导线的横截面积不利于减少输电过程中的电能损失．(×)(2)高压输电是通过减小输电电流来减少电路的发热损耗．(√)(3)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大．(√)[教材习题回访]考查点：变压器的原理1．(沪科版选修3－2 P75T3改编)图11-2-4为一理想变压器，其原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R组成闭合电路．当直导线MN在匀强磁场中沿导轨向左匀速切割磁感线时，电流表的示数是10 mA，那么电流表的示数是()图11-2-4A．40 mA B．0C．10 mA D．2.5 mA[答案]B考查点：互感器的原理2．(粤教版选修3－2 P59T4改编)如图11-2-5所示，P是电压互感器，Q是电流互感器，如果两个互感器的变压比和变流比都是50，电压表的示数为220 V，电流表的示数为3 A，则输电线路中的电压和电流分别是()图11-2-5A．11 000 V150 A B．1 100 V15 AC．4.4 V16.7 A D．4.4 V0.06 A[答案]A考查点：远距离高压输电问题3．(人教版选修3－2 P50 T3改编)从发电站输出的功率为220 kW，输电线的总电阻为0.05 Ω，用110 V和11 kV两种电压输电．两种情况下输电线上由电阻造成的电压损失之比为()A．100∶1 B．1∶100C．1∶10 D．10∶1[答案]A考查点：变压器的动态分析问题4．(人教版选修3－2 P44 T5改编)如图11-2-6所示的电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是()图11-2-6A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动[答案]D(对应学生用书第205页)理想变压器的基本关系[题组通关]1.如图11-2-7所示，理想变压器的原线圈接在u ＝2202sin 100πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )图11-2-7A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 sB [理想变压器原线圈两端电压的有效值为U 1＝220 V ，由U 1U 2＝n 1n 2得U 2＝n 2U 1n 1＝110 V ，即电压表的读数为110 V ，通过负载电阻的电流I 2＝U 2R ＝11055 A ＝2 A ，则副线圈的输出功率P ＝U 2I 2＝110×2 W ＝220 W ，原线圈的输入功率等于副线圈的输出功率，为220 W ，故选项A 、C 错误． 由n 1I 1＝n 2I 2得I 1＝n 2I 2n 1＝1 A ，即电流表的读数为1 A ，选项B 正确．由u ＝2202sin 100πt (V)可知，角速度ω＝100π rad/s ，原线圈所接交流电的周期T ＝2πω＝0.02 s ，副线圈输出交流电的周期不变，仍为0.02 s ，选项D 错误．]2．(2016·全国Ⅰ卷)一含有理想变压器的电路如图11-2-8所示，图中电阻R 1、R 2和R 3的阻值分别为3 Ω、1 Ω和4 Ω，○A 为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图11-2-8A ．2B ．3C ．4D ．5B [设原、副线圈的匝数比为k ，根据变压器匝数比与电流成反比的关系，则原线圈电流为I 时，副线圈电流为kI ；原线圈电流为4I 时，副线圈电流为4kI .根据变压器的输入功率等于输出功率得 UI －I 2R 1＝(kI )2(R 2＋R 3) 4UI －(4I )2R 1＝(4kI )2R 2 联立两式代入数据解得k ＝3 选项B 正确．](2018·黄冈模拟)如图所示，一理想变压器的原线圈接在电压有效值为220 V 的正弦式交流电源上，两副线圈匝数分别为n 2＝16，n 3＝144，通过理想二极管(具有单向导电性)、单刀双掷开关与一只“36V18 W”的灯泡相连(灯泡电阻不变)，当开关接1时，灯泡正常发光，则下列说法中不正确的是()A．原线圈的匝数为880B．当开关接2时，灯泡两端电压的有效值为20 2 VC．当开关接2时，灯泡消耗的功率约为18 WD．当开关接2时，灯泡消耗的功率约为11 WC[由n1n3＝U1U L得n1＝880，所以选项A正确；当开关接2时，有n1n2＋n3＝U1U，解得U＝40 V，设交流电的周期为T，由U2R·T2＝U′2R T，可得灯泡两端电压的有效值为U′＝20 2 V，灯泡电阻为R＝U2LP L＝72 Ω，灯泡消耗的实际功率为P＝U′2R＝1009W≈11 W，即选项C错误，B、D正确．]1．匝数比不变的情况(如图11-2-9所示)(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，可以得出不论负载电阻R 如何变化，U 2不变．图11-2-9(2)当负载电阻发生变化时，I 2变化，根据输出电流I 2决定输入电流I 1，可以判断I 1的变化．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2．负载电阻不变的情况(如图11-2-10所示)图11-2-10(1)U 1不变，n 1n 2发生变化，U 2变化．(2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R 和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化． [多维探究]考向1 匝数比不变、负载变化的情况1．(2018·淄博模拟)如图11-2-11所示，理想变压器原、副线圈接有额定电压均为20 V 的灯泡a 和b .当输入u ＝2202sin 100πt (V)的交变电压时，两灯泡均能正常发光．设灯泡不会被烧坏，下列说法正确的是( )图11-2-11A ．原、副线圈匝数比为11∶1B ．原、副线圈中电流的频率比为11∶1C ．当滑动变阻器的滑片向下滑少许时，灯泡b 变亮D ．当滑动变阻器的滑片向下滑少许时，灯泡a 变亮[题眼点拨] “两灯泡均能正常发光”可求出原线圈两端电压． D [两灯均正常发光，则原线圈输入的电压为：U 1＝U －U 灯＝(220－20) V ＝200 V ，副线圈电压：U 2＝U 灯＝20 V ，根据理想变压器变压比：n 1n 2＝U 1U 2＝20020＝101，故A 错误；变压器不改变交流电的频率，即频率比为1∶1，故B 错误；当滑动变阻器的滑片向下滑少许时，阻值减小，副线圈电流变大，根据n 1n 2＝I 2I 1，可知原线圈电流变大，灯泡a 分担的电压变大，原线圈输入的电压变小，所以灯泡a 变亮，b 变暗，故C 错误，D 正确．] 考向2 匝数比改变，负载不变的情况2．(多选)如图11-2-12所示，电路中的变压器为理想变压器，S 为单刀双掷开关，U 1为加在原线圈两端的交变电压，I 1、I 2分别为原、副线圈中的电流．下列说法中正确的是( )【导学号：84370476】图11-2-12A ．保持U 1不变，S 由b 切换到a ，则R 上消耗的功率减小B ．保持U 1不变，S 由a 切换到b ，则I 2减小C ．保持U 1不变，S 由b 切换到a ，则I 1增大D ．保持U 1不变，S 由a 切换到b ，则变压器的输入功率增大BC [S 由b 切换到a 时，副线圈匝数增多，则输出电压U 2增大，电流I 2增大，R 消耗的功率增大，由变压器功率关系可知，其输入功率也增大，故I1增大．S由a切换到b时，副线圈匝数减少，则输出电压U2减小，输出电流I2减小，所以根据P2＝I2U2，P2减小；又因P1＝P2，所以变压器输入功率减小．由以上分析可知，正确选项为B、C.]考向3负载和匝数比都变化的情况3．(多选)(2018·太原模拟)如图11-2-13所示，理想变压器的原线圈接u＝U0co100πt 的交变电流，副线圈接有可调电阻R，触头P与线圈始终接触良好，下列判断正确的是()图11-2-13A．交变电流的频率为50 HzB．若仅将触头P向A端滑动，则电阻R消耗的电功率增大C．若仅使电阻R增大，则原线圈的输入电功率增大D．若使电阻R增大的同时，将触头P向B端滑动，则通过原线圈的电流一定减小[题眼点拨]①“仅使P向A滑动”说明与R并联的副线圈匝数变多；②“仅使电阻R增大”，由P＝U2R说明变压器的输出功率变小．ABD[根据ω＝2πf可得ω＝2πf＝100π rad/s，解得f＝50 Hz，A正确；若仅将触头P向A端滑动，则副线圈匝数增大，根据U1U2＝n1n2可得副线圈输入电压增大，即R两端的电压增大，根据P＝U2R可得电阻R消耗的电功率增大，B正确；若仅使电阻R增大，R两端电压不变，根据P＝U2R可得电阻R消耗的功率减小，即副线圈消耗的功率减小，所以原线圈输入功率减小，C错误；若使电阻R增大的同时，将触头P向B端滑动，根据U1 U2＝n1n2可得副线圈两端的电压减小，根据I＝UR可得通过R的电流减小，即副线圈中的电流减小，根据公式I1I2＝n2n1，原线圈中的电流一定减小，D正确．]远距离输电1．理清三个回路图11-2-14(1)电源回路：该回路中，通过线圈1的电流I1等于发电机中的电流I机；线圈1两端的电压U1等于发电机的路端电压U机；线圈1输入的电功率P1等于发电机输出的电功率P机．(2)输送回路：I2＝I3＝I线，U2＝U3＋ΔU，P2＝ΔP＋P3.(3)用户回路：I4＝I用，U4＝U用，P4＝P用．2．抓住两个联系(1)理想的升压变压器联系了电源回路和输送回路，由理想变压器原理可得：线圈1(匝数为n 1)和线圈2(匝数为n 2)中各个量间的关系是：U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.(2)理想的降压变压器联系了输送回路和用户回路，由理想变压器原理可得：线圈3(匝数为n 3)和线圈4(匝数为n 4)中各个量间的关系是：U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4. 3．理解两个损失(1)电压损失：ΔU ＝I 线R 线． (2)功率损失：P 损＝I 2线R 线＝ΔU 2R 线.4．掌握一个守恒能量守恒关系式：P 1＝P 线损＋P 用户．[母题] 如图11-2-15为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2，在T 的原线圈两端接入一电压u ＝U m sin ωt 的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )图11-2-15A ．⎝ ⎛⎭⎪⎫n 1n 2U 2m 4rB ．⎝ ⎛⎭⎪⎫n 2n 1U 2m 4rC ．4⎝ ⎛⎭⎪⎫n 1n 22⎝ ⎛⎭⎪⎫P U m 2rD ．4⎝ ⎛⎭⎪⎫n 2n 12⎝ ⎛⎭⎪⎫P U m 2r【自主思考】(1)计算输电线上损失功率的公式是什么？ [提示] P 损＝I 22R 线．(2)公式I 2＝PU 2中，U 2是最大值，还是有效值？[提示] 有效值．C [升压变压器T 的原线圈两端电压的有效值为U 1＝U m2；由变压关系可得U1U2＝n1n2，则U2＝n2U m2n1；因为输送电功率为P，输电线中的电流为I2＝PU2＝2n1Pn2U m，则输电线上损失的电功率为ΔP＝I22(2r)＝4n21P2rn22U2m，故选项C正确．][母题迁移]迁移1远距离输电与变压器的动态分析相结合1．(多选)(2018·德州模拟)如图11-2-16所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图，图中变压器均可视为理想变压器，图中电表均为理想交流电表．设发电厂输出的电压一定，两条输电线总电阻用R0表示，并且电阻不变，变阻器R相当于用户用电器的总电阻．当用电器增加时，相当于R变小，则当用电进入高峰时()【导学号：84370477】图11-2-16A．电压表V1、V2的读数均不变，电流表A2的读数增大，电流表A1的读数减小B．电压表V3、V4的读数均减小，电流表A2的读数增大，电流表A3的读数增大C．电压表V2、V3的读数之差与电流表A2的读数的比值不变D．线路损耗功率增大BCD[因为输入电压和变压器匝数比都不变，所以电压表V1、V2的读数均不变，用电高峰期，电阻减小，电流增大，根据电流与匝数成反比知电流都增大，故A错误；输电线上的电压损失增大，故电压表V3、V4的读数均减小，电流表A2的读数增大，电流表A3的读数增大，故B正确；电压表V2、V3的读数之差与电流表A2的读数的比值不变，等于输电线的电阻值，故C正确；因为输电线上的电流增大，所以线路损耗的功率增大，故D正确．故选：BCD.]迁移2远距离输电与互感器相结合2．(多选)(2018·青岛模拟)如图11-2-17所示为某小型电站高压输电示意图，变压器均为理想变压器，发电机输出功率为20 kW.在输电线路上接入一个电流互感器，其原、副线圈的匝数比为1∶10，电流表的示数为1 A，输电线的总电阻为10 Ω，则下列说法正确的是()图11-2-17A．采用高压输电可以增大输电线中的电流B．升压变压器的输出电压U2＝2 000 VC．用户获得的功率为19 kWD．将P下移，用户获得的电压将增大BC[根据高压输电原理，提高输电电压，输电电流减小，A错误；根据电流互感器的原理，输电电流：I输＝101×1 A＝10 A，输电电压：U2＝PI＝20×10310V＝2 000 V，B正确；输电线上的功率损失：P损＝I2R＝102×10 W ＝1 kW，用户获得的功率为：P用＝P输－P损＝20 kW－1 kW＝19 kW，C 正确；将P下移，降压变压器原线圈匝数增加，根据变压器的变压规律，副线圈的电压减小，用户获得的电压将减小，D错误．故选BC.]迁移3远距离输电与传感器相结合3．(多选)如图11-2-18甲为远距离输电示意图，变压器均为理想变压器，升压变压器原、副线圈匝数比为1∶100，其输入电压如图乙所示，远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图，其中R1为一定值电阻，R2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V显示加在报警器上的电压(报警器未画出)．未出现火警时，升压变压器的输入功率为750 kW，则下列说法中正确的有()图11-2-18A．降压变压器副线圈输出的交变电流频率为50 HzB．远距离输电线路损耗功率为180 kWC．当出现火警时，电压表V的示数变小D．当出现火警时，输电线上的电流变小AC[由题图乙知交变电流的周期为0.02 s，所以频率为50 Hz，A正确；由题图乙知升压变压器输入电压有效值为250 V，根据变压比公式知升压变压器副线圈两端电压为25 000 V，所以输电线中的电流为30 A，输电线损失的电压为ΔU＝IR＝30×100 V＝3 000 V，输电线路损耗功率为ΔP ＝ΔU·I＝90 kW，B错误；当出现火警时传感器R2阻值减小，降压变压器副线圈中电流增大，输电线上电流变大，电压变大，降压变压器输入、输出电压都变小，定值电阻的分压增大，电压表V的示数变小，C正确，D 错误．]。

板块三 限时规范特训时间：45分钟满分：100分 一、选择题(本题共10小题，每小题6分，共60分。

其中1～6为单选，7～10为多选)1．如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V ，6 W ”的小灯泡并联在副线圈的两端。

当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是( )A ．120 V ,0.10 AB ．240 V ,0.025 AC ．120 V ,0.05 AD ．240 V ,0.05 A 答案 D解析 副线圈电压U 2＝12 V ，由U 1U 2＝n 1n 2得U 1＝240 V ，副线圈中电流I 2＝2·P U ＝1 A ，由I 1I 2＝n 2n 1得I 1＝0.05 A ，D 选项正确。

2．如图所示，将理想变压器原线圈接入电压随时间变化规律为：u ＝2202sin100πt (V)的交流电源上，在副线圈两端并联接入规格为“22 V 22 W ”的灯泡10个，灯泡均正常发光。

除灯泡外的电阻均不计，下列说法正确的是( )A ．变压器原、副线圈匝数比为102∶1B ．电流表示数为1 AC ．电流表示数为10 AD ．副线圈中电流的频率为5 Hz答案 B解析 由u ＝2202sin100πt (V)可知，输入电压的有效值U 1＝22022V ＝220 V ，又知在输出端10个灯泡并联且正常发光，则知输出端电压的有效值U 2＝22 V ，则n 1∶n 2＝U 1∶U 2＝10∶1，A 选项错。

灯泡正常发光时的电流I ＝P U ＝1 A ，输出端10个灯泡均正常发光，总电流I 2＝10I ＝10 A ，根据I 1∶I 2＝n 2∶n 1，得出电流表示数I 1＝1 A ，B 选项对，C 选项错。

变压器中输出电流的频率与输入电流的频率是一致的f ＝100π2πHz ＝50 Hz ，D 选项错。

3.[2017·四川广元二模]一理想降压变压器原、副线圈匝数比为k ，原线圈与阻值为4R 0的电阻串联后，接入有效值为25 V 的正弦式交流电源；副线圈电路中固定电阻的阻值为R 0，当负载电阻的阻值R ＝5R 0时，理想电压表的示数为5 V 。

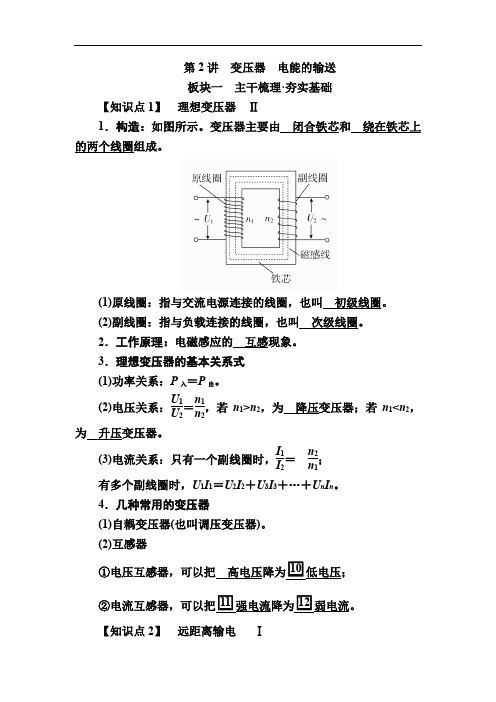

第2讲变压器电能的输送板块一主干梳理·夯实基础【知识点1】理想变压器Ⅱ1．构造：如图所示。

变压器主要由闭合铁芯和绕在铁芯上的两个线圈组成。

(1)原线圈：指与交流电源连接的线圈，也叫初级线圈。

(2)副线圈：指与负载连接的线圈，也叫次级线圈。

2．工作原理：电磁感应的互感现象。

3．理想变压器的基本关系式(1)功率关系：P入＝P出。

(2)电压关系：U1U2＝n1n2，若n1>n2，为降压变压器；若n1<n2，为升压变压器。

(3)电流关系：只有一个副线圈时，I1I2＝n2n1；有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋U n I n。

4．几种常用的变压器(1)自耦变压器(也叫调压变压器)。

(2)互感器①电压互感器，可以把高电压降为□10低电压；②电流互感器，可以把□11强电流降为□12弱电流。

【知识点2】远距离输电Ⅰ1．输电过程(如图所示)2．电压损失 (1)ΔU ＝U －U ′。

(2)ΔU ＝IR 。

3．功率损失 (1)ΔP ＝P －P ′。

(2)ΔP ＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ＝ΔU 2R 。

4．输送电流 (1)I ＝PU 。

(2)I ＝U －U ′R 。

板块二 考点细研·悟法培优考点1 理想变压器的工作原理和基本量的关系 [深化理解]1．基本关系(1)无漏磁，故原、副线圈中的Φ、ΔΦΔt 相同。

(2)线圈无电阻，因此无电压降，U ＝E ＝n ΔΦΔt。

(3)根据U n ＝ΔΦΔt 得，套在同一铁芯上的线圈，无论是原线圈，还是副线圈，该比例都成立，则有U 1n 1＝U 2n 2＝U 3n 3＝…。

(4)无电能损失，因此P 入＝P 出，无论副线圈一个还是多个，总有U1I1＝U2I2＋U3I3＋…，将电压关系代入可得n1I1＝n2I2＋n3I3＋…。

(5)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率。

(6)理想变压器基本关系中的U1、U2、I1、I2均为有效值。

变压器 电能的输送[A 组·基础题]1．如图所示，一理想变压器原、副线圈匝数比n 1∶n 2＝5∶1，其原线圈接一交流电源，电压u ＝2202sin 100πt V ，副线圈接一电动机，电阻为11 Ω.若电流表A 2示数为1 A ，电表对电路的影响忽略不计，则( B )A ．交流电的频率为100 HzB ．电动机输出功率为33 WC ．电流表A 1示数为5 AD ．变压器原线圈的输入功率为33 W2．(2018·广东高考一模)在如图所示的电路中，理想变压器原线圈匝数n 1＝600匝，副线圈的匝数n 2＝120匝，当原线圈接入u ＝180sin 50πt V 的正弦式交变电流时，下列判断正确的是( C )A ．正弦式交变电流的频率为50 HzB ．副线圈两端电压为36 VC ．当滑动变阻器滑片向b 端滑动时，灯泡消耗的电功率一定增大D ．当滑动变阻器滑片向a 端滑动时，滑动变阻器消耗的总电功率一定增大解析：正弦交流电的频率为f ＝ω2π＝50π2π＝25 Hz ，A 错误；原线圈两端电压为U 1＝1802＝90 2 V ，根据U 1U 2＝n 1n 2可得副线圈两端电压为U 2＝18 2 V ，B 错误；当滑动变阻器滑片向b 端滑动时，灯泡两端的电压增大，故小灯泡消耗的电功率一定增大，C 正确；滑动变阻器滑片向a 端滑动过程中，其连入电路的电阻分为两部分，一部分增大，一部分减小，所以其消耗的总功率不一定增大，D 错误．3．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则( B )A．ab接MN、cd接PQ，I ab＜I cdB．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cdD．ab接PQ、cd接MN，I ab＞I cd4．如图，一理想变压器原线圈接正弦式交流电源，副线圈接有三盏相同的灯(不计灯丝电阻的变化)，灯上均标有“36 V 6 W”字样，此时L1恰好正常发光，图中两个电表均为理想电表，其中电流表的示数为0.5 A，下列说法正确的是( D )A．原、副线圈匝数之比为3∶1B．变压器的输入功率为12 WC．电压表的示数为9 VD．若L3突然断路，则L1变暗，L2变亮，输入功率减小5．(多选)如图所示，M是一小型理想变压器，接线柱a、b接在电压u＝311sin 314t V的正弦交流电源上，变压器右侧部分为一火警报警系统，其中R2是用半导体热敏材料(电阻随温度升高而减小)制成的传感器，电流表A2是值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器两端的电压(报警器未画出)，R3是一定值电阻．当传感器R2所在处出现火情时，下列说法正确的是( BD )A．变压器的输入功率不变B．变压器的输入功率增大C．电流表A1的示数增大，电压表V1的示数增大D．电流表A2的示数减小，电压表V2的示数减小6．(多选)(2019·山西榆社中学联考)如图所示，理想变压器原、副线的匝数比n1∶n2＝22∶1在a、b端加上一交变电压u＝2202sin 100 πt V，通过小灯泡的电流为0.3 A，小灯泡正常发光，则下列说法正确的是( AD )A．小灯泡的额定功率为3 WB．小灯泡的额定功率为66 WC．将滑动变阻器的滑片稍微下移，灯泡会变暗D．将滑动变阻器的滑片稍微下移，变压器的输入功率将变小7．(多选)如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B＝210T的水平匀强磁场中，线框面积S＝0.5 m2，线框电阻不计，线框平面与磁感线垂直，以此时刻为计时起点，线框绕垂直于磁场的轴OO′以角速度ω＝200 rad/s匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220 V 60 W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10 A，下列说法正确的是( BD )A．图示位置穿过线框的磁通量变化率不为零B．线框中交变电压瞬时值的表达式为e＝5002·sin 200t VC．变压器原、副线圈匝数之比为50∶11D．变压器允许输出的最大功率为5 000 W[B组·能力题]8. 如图所示的电路中，变压器为理想变压器，原线圈接一正弦交变电流，副线圈接火灾报警系统(报警器未画出)，电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小，则当该装置附近有火源而导致其所在位置温度升高时(不考虑仪器的损坏)( B )A．电流表示数不变B．电压表的示数不变C．R0的功率变小D．变压器的输出功率减小9．如图所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈中心的抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u1＝2202·sin 100πt V．下列说法中正确的( C )A ．t ＝1600 s 时，电压表的示数为220 V B ．t ＝1600s 时，a 、c 两点间电压瞬时值为110 V C ．滑动变阻器滑片向上移，电压表的示数不变，电流表的示数减小D ．单刀双掷开关由a 扳向b ，电压表的示数不变，电流表的示数减小10．(多选)如图所示，匀强磁场的磁感应强度B ＝22T ，单匝矩形线圈面积S ＝1 m 2，电阻r ＝10 Ω，绕垂直于磁场的轴OO ′匀速转动．线圈通过电刷与一理想变压器原线圈相接．V 为理想交流电压表，A 1、A 2为理想交流电流表，L 1、L 2为两个完全相同的电灯泡，灯泡上标有“20 V 20 W”的字样且均正常发光，电流表A 1的示数为1 A ．则以下说法正确的是( AC )A ．电流表A 1、A 2的示数之比为1∶2B ．理想电压表原、副线圈的匝数之比为1∶2C ．线圈匀速转动的角速度ω＝100 rad/sD ．电压表的示数为40 2 V11．(多选)如图甲所示，空间中存在一水平方向的匀强磁场，磁感应强度B ＝0.5 T ，一矩形线圈绕水平中心轴P 匀速转动，转动角速度ω＝10 2 rad/s ，线圈面积S ＝0.3 m 2，匝数n ＝4，现把甲图产生的交流电加在乙图的a 线圈两端，铁芯上的另一线圈b 与一个标有“12 V 9 W”的小灯泡相连．线圈a 与b 的匝数之比为1∶2.甲图中的矩形线圈从图示位置运动开始计时，不计所有导线的电阻，则( BD )A ．线圈转动产生的感应电动势e ＝62sin 102t VB ．线圈绕P 转动时的电动势等于绕另一平行于P 轴的Q 轴转动时的电动势C ．小灯泡恰好正常发光D ．小灯泡不能正常发光12．(多选)(2019·长春实验中学开学考试)含有理想变压器的电路如图所示，L 1、L 2、L 3均为“24 V 2 W”的灯泡，V 为理想交流电压表，a 、b 端接正弦交流电压源(输出电压的有效值恒定)．当开关S 闭合时，灯泡均正常发光．下列说法正确的是( BD )A ．变压器原、副线圈匝数比为1∶2B ．电压表的示数为72 VC ．变压器的输入功率为8 WD ．若在副线圈上再并联一个相同的灯泡，灯泡L 1可能会烧毁解析：每个灯泡的额定电流：I L ＝P L U L ＝224 A ＝112 A ，则原线圈的电流为I 1＝112A ，副线圈的电流为I 1＝16 A ，则n 1n 2＝I 2I 1＝21，选项A 错误；变压器次级电压为24 V ，则根据匝数比可得初级电压为U 1＝n 1n 2U 2＝48 V ，则电压表读数为48 V ＋24 V ＝72 V ，选项B 正确；变压器的输入功率：P 1＝U 1I 1＝4 W ，选项C 错误； 副线圈上再并联一个相同的灯泡L 4，则副线圈电流增大，则原线圈电流也增大，超过额定电流，灯泡L 1可能烧坏，故D 正确．13．(2019·河南中原名校质检)2017年8月，广东省受台风“天鹤”影响，造成大面积停电．某通讯公司准备的应急供电系统如图所示，图中T 1、T 2分别为理想的升压变压器和降压变压器，R 表示输电线电阻，I 表示电流，U 表示线圈两端电压，n 表示线圈的匝数，下列说法正确的是( D )A ．如果发电机的输出功率为P ，则P ＝U 1I 1＝U 2I 2＝U 4I 4B ．若n 1∶n 2＝n 4∶n 3，则有U 1＝U 4C ．用户消耗的功率越大，输电线上消耗的功率越小D ．如果发电机的输出功率为P ，则输电线上消耗的功率为P 2U 22R 解析：由于输电线需要消耗一部分电能，故发电机的输出功率P ＝U 1I 1＝U 2I 2＞U 4I 4，A 错误；输电线上有电压降，所以n 1n 2＝U 1U 2，U 2＝ΔU ＋U 3，n 3n 4＝U 3U 4，即U 1ΔU ＋U 3＝U 4U 3，故U 1≠U 4，B 错误；根据P ＝UI 可知I 2＝P U 2，可知输电线上损耗的功率ΔP ＝I 22R ＝P 2U 22R ，用户消耗的功率越大，则发电机输出功率越大，输电线上消耗的功率越大，C 错误，D 正确．。
