化学溶液沉积法制备超疏水氧化锌薄膜

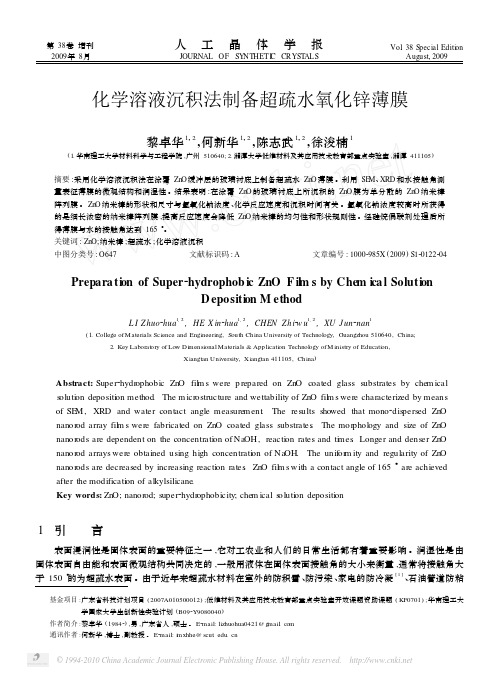

第38卷增刊人　工　晶　体　学　报 Vol .38S pecial Editi on 2009年8月 JOURNAL OF SY NTHETI C CRYST ALS August,2009 化学溶液沉积法制备超疏水氧化锌薄膜黎卓华1,2,何新华1,2,陈志武1,2,徐浚楠1(1.华南理工大学材料科学与工程学院,广州510640;2.湘潭大学低维材料及其应用技术教育部重点实验室,湘潭411105)摘要:采用化学溶液沉积法在涂覆Zn O 缓冲层的玻璃衬底上制备超疏水Zn O 薄膜。

利用SE M 、XRD 和水接触角测量表征薄膜的微观结构和润湿性。

结果表明:在涂覆Zn O 的玻璃衬底上所沉积的Zn O 膜为单分散的Zn O 纳米棒阵列膜。

Zn O 纳米棒的形状和尺寸与氢氧化钠浓度、化学反应速度和沉积时间有关。

氢氧化钠浓度较高时所获得的是细长浓密的纳米棒阵列膜,提高反应速度会降低Zn O 纳米棒的均匀性和形状规则性。

经硅烷偶联剂处理后所得薄膜与水的接触角达到165°。

关键词:Zn O;纳米棒;超疏水;化学溶液沉积中图分类号:O647 文献标识码:A 文章编号:10002985X (2009)S120122204Prepara ti on of Super 2hydrophob i c ZnO F il m s by Chem i ca l Soluti onD epositi on M ethodL I Zhuo 2hua 1,2,HE X in 2hua 1,2,CHEN Zh i 2w u 1,2,XU Jun 2nan 1(1.College of Materials Science and Engineering,South China University of Technol ogy,Guangzhou 510640,China;2.Key Laborat ory of Low D i m ensi onalMaterials &App licati on Technol ogy of M inistry of Educati on,Xiangtan University,Xiangtan 411105,China )Abstract:Super 2hydr ophobic ZnO fil m s were p repared on Zn O coated glass substrates by che m ical s oluti on depositi on method .The m icr ostructure and wettability of ZnO fil m s were characterized by means of SE M ,XRD and water contact angle measure ment .The results showed that mono 2dis persed ZnO nanor od array fil m s were fabricated on ZnO coated glass substrates .The mor phol ogy and size of ZnO nanor ods are dependent on the concentrati on of Na OH,reacti on rates and ti m es .Longer and denser ZnO nanor od arrays were obtained using high concentrati on of Na OH.The unif or m ity and regularity of ZnO nanor ods are decreased by increasing reacti on rates .Zn O fil m s with a contact angle of 165°are achieved after the modificati on of alkylsilicane .Key words:Zn O;nanor od;super 2hydr ophobicity;che m ical s oluti on depositi on基金项目:广东省科技计划项目(2007A010500012);低维材料及其应用技术教育部重点实验室开放课题资助课题(KF0701);华南理工大学国家大学生创新性实验计划(B092Y9080040)作者简介:黎卓华(19842),男,广东省人,硕士。
