Android中launcher的详细分析

android launcher3的基础知识整体概述Launcher3是Android系统中的一个基础组件，用于实现用户手机桌面的布局、图标的显示和点击等功能。

下面是Launcher3的基础知识的概述：1. 桌面布局：Launcher3负责管理和展示用户手机桌面上的各个应用程序图标。

它通过GridView或者LinearLayout等布局管理器将图标进行排列，并支持滑动、放大缩小等手势操作。

用户可以通过Launcher3来创建新的桌面、删除桌面、调整桌面的顺序等。

2. 图标显示：Launcher3负责加载应用程序的图标，并在桌面上进行显示。

它会通过PackageManager获取应用程序的信息，并将图标加载到桌面上的相应位置，同时可以根据应用程序的状态（例如新安装的应用程序）进行一些特殊的显示效果。

3. 图标点击：当用户点击桌面上的应用程序图标时，Launcher3会负责相应该点击事件，并将用户导航到相应的应用程序界面。

它通过包名和Activity名来启动应用程序，并传递一些额外的参数信息。

4. 文件夹管理：Launcher3还支持将多个应用程序图标放入文件夹中进行管理。

用户可以将相似类型的应用程序图标拖动到一起，并创建一个文件夹。

当用户点击文件夹时，Launcher3会展示文件夹中的所有应用程序，并支持文件夹的打开、关闭等操作。

5. 主题和自定义：Launcher3支持用户自定义桌面的主题和样式。

用户可以更改桌面的背景图像、图标的样式、字体的颜色等。

同时，Launcher3还支持第三方主题的安装和使用。

总之，Launcher3是Android系统中负责管理桌面布局、图标显示和点击等功能的核心组件，它为用户提供了方便的手机桌面操作和个性化的定制化选项。

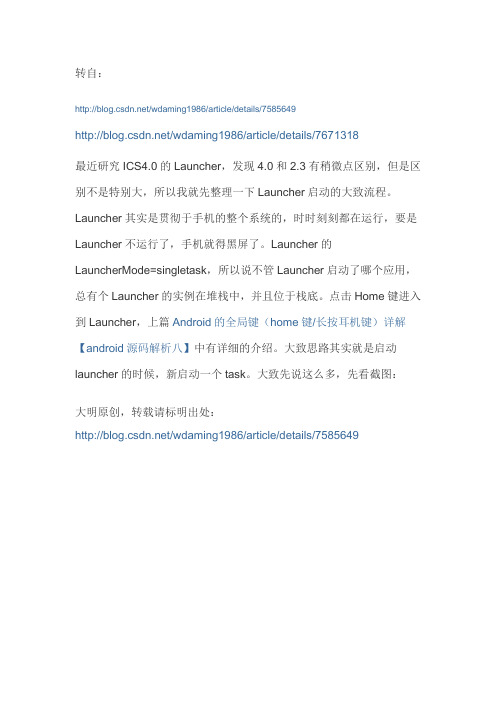

转自：/wdaming1986/article/details/7585649/wdaming1986/article/details/7671318最近研究ICS4.0的Launcher，发现4.0和2.3有稍微点区别，但是区别不是特别大，所以我就先整理一下Launcher启动的大致流程。

Launcher其实是贯彻于手机的整个系统的，时时刻刻都在运行，要是Launcher不运行了，手机就得黑屏了。

Launcher的LauncherMode=singletask，所以说不管Launcher启动了哪个应用，总有个Launcher的实例在堆栈中，并且位于栈底。

点击Home键进入到Launcher，上篇Android的全局键（home键/长按耳机键）详解【android源码解析八】中有详细的介绍。

大致思路其实就是启动launcher的时候，新启动一个task。

大致先说这么多，先看截图：大明原创，转载请标明出处：/wdaming1986/article/details/7585649图（1）上图是4.0的Launcher界面，下面我们分步来解析一下Launcher的启动过程。

Step 0：首先要给大家介绍一下Launcher的数据库，这个数据库中存放着待机界面的图标，主屏底部的应用程序图标和桌面folder中各应用程序的图标，ICS4.0的folder中只能放应用程序的快捷方式，shortcut 不能放到这个folder中，先看截图：图（2）说说各字段的含义：title：表示桌面应用程序的名字，有的title为空，表示是widget的快捷方式；intent：表示启动这个图标的intent放到数据库中，当click的时候就会调用这个字段，启动相应的应用程序；container：表示应用程序的容器，folder的容器为整数，-100：表示在桌面的程序，-101：表示是主屏底部的程序；screen：表示在第几个屏，folder的screen都是0, container=-101的为0,1,3,4；2为allapp的按钮；cellX：表示在屏幕X轴的位置，（0,1,2,3），左上角为0点，往右依次增加；cellY：表示在屏幕Y轴的位置，（0,1,2,3），左上角为0点，往下依次增加；spallX：表示占X轴几个格；spallY：表示占Y轴几个格；itemType：应用程序用0表示，shortcut用1表示，folder用2表示，widget用4表示；appWidgetId：-1表示不是widget，数字大于0表示才是widget；isShortCut：值为0表示不是应用程序的ShortCut，值为1表示是应用程序的ShortCut；iconType：值为0表示图标的名字被定义为包名的资源id，值为1表示图标用bitmap保存；icon：表示应用程序的图标，二进制的；显示为一张图片；说明：folder中的应用快捷方式绑定folder---->是用container的值绑定folder的id的；详细的讲解请参考LauncherSettings.java这个类，有数据库字段的详细讲解；手机是在第一次烧机完成后，数据库的值还没有，这时候launcher解析default_workspace.xml把这个值存到数据库中；所以说想定制什么样的开机桌面就在default_workspace.xml中做相应的配置，具体参照我前面的博客：Android中源码Launcher主屏幕程序排列详解【安卓Launcher进化一】中有详细的介绍：i f (!convertDatabase(db)) {// Populate favorites table with initial favoritesloadFavorites(db, R.xml.default_workspace);}Step 1：开机后先启动LauncherApplication.java这个类的onCreate（）方法，下面看代码：[java]view plaincopyprint?1.@Override2.public void onCreate() {3.super.onCreate();4.5.// set sIsScreenXLarge and sScreenDensity *before* creating icon cache6.// 在创建图标缓存之前先设置sIsScreenXLarge和屏幕设备的分辨率7.final int screenSize = getResources().getConfiguration().screenLayout &8.Configuration.SCREENLAYOUT_SIZE_MASK;9.sIsScreenLarge = screenSize == Configuration.SCREENLAYOUT_SIZE_LARGE ||10.screenSize == Configuration.SCREENLAYOUT_SIZE_XLARGE;11.sScreenDensity = getResources().getDisplayMetrics().density;12.13.// 实例化图标缓存区的对象14.mIconCache = new IconCache(this);15.// 实例化一个LauncherModel对象，这个类是保存Launcher的内存启动状态，更新Launcher的数据库的作用16.mModel = new LauncherModel(this, mIconCache);17.18.// Register intent receivers19.// 注册监听，应用package增加，删除，改变的监听。

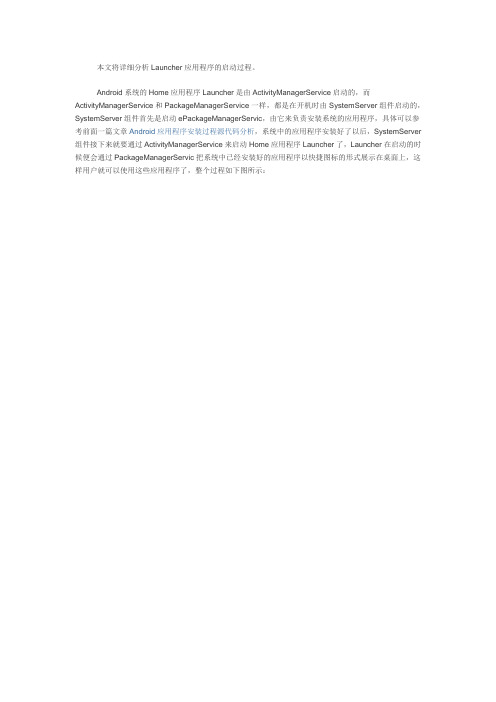

本文将详细分析Launcher应用程序的启动过程。

Android系统的Home应用程序Launcher是由ActivityManagerService启动的，而ActivityManagerService和PackageManagerService一样，都是在开机时由SystemServer组件启动的，SystemServer组件首先是启动ePackageManagerServic，由它来负责安装系统的应用程序，具体可以参考前面一篇文章Android应用程序安装过程源代码分析，系统中的应用程序安装好了以后，SystemServer 组件接下来就要通过ActivityManagerService来启动Home应用程序Launcher了，Launcher在启动的时候便会通过PackageManagerServic把系统中已经安装好的应用程序以快捷图标的形式展示在桌面上，这样用户就可以使用这些应用程序了，整个过程如下图所示：点击查看大图下面详细分析每一个步骤。

Step 1. SystemServer.main这个函数定义在frameworks/base/services/java/com/android/server/SystemServer.java文件中，具体可以参考前面一篇文章Android应用程序安装过程源代码分析的Step 1。

Step 2. SystemServer.init1这个函数是一个JNI方法，实现在 frameworks/base/services/jni/com_android_server_SystemServer.cpp文件中，具体可以参考前面一篇文章Android应用程序安装过程源代码分析的Step 2。

Step 3. libsystem_server.system_init函数system_init实现在libsystem_server库中，源代码位于frameworks/base/cmds/system_server/library/system_init.cpp文件中，具体可以参考前面一篇文章Android应用程序安装过程源代码分析的Step 3。

AndroidLauncher3简单分析Launcher 3的界⾯主要由SearchDropTargetBar、Workspace、CellLayout、PageIndicator、Hotseat组成。

如下图：Launcher 3 最主要的是⼀个Activity，基本上所有操作都集中在这个Activity上。

这个Activity⽂件为Launcher.java，他的布局⽂件为launcher.xml。

下⾯为竖屏的布局⽂件，路径为res/layout-port/launcher.xml。

1<?xml version="1.0" encoding="utf-8"?>23<!-- Full screen view projects under the status bar and contains the background -->4<uncherRootView xmlns:android="/apk/res/android"5 xmlns:launcher="/apk/res-auto"6 android:id="@+id/launcher"7 android:layout_width="match_parent"8 android:layout_height="match_parent"9 android:fitsSystemWindows="true">1011<uncher3.DragLayer12android:id="@+id/drag_layer"1314 android:layout_width="match_parent"15 android:layout_height="match_parent">1617<uncher3.FocusIndicatorView18android:id="@+id/focus_indicator"19 android:layout_width="22dp"20 android:layout_height="22dp"/>2122<!-- The workspace contains 5 screens of cells -->23<!-- DO NOT CHANGE THE ID -->24<uncher3.Workspace25android:id="@+id/workspace"26 android:layout_width="match_parent"27 android:layout_height="match_parent"28 launcher:defaultScreen="@integer/config_workspaceDefaultScreen"29 launcher:pageIndicator="@+id/page_indicator"></uncher3.Workspace>3031<!-- DO NOT CHANGE THE ID -->32<include33android:id="@+id/hotseat"34 layout="@layout/hotseat"3536 android:layout_width="match_parent"37 android:layout_height="match_parent"/>3839<include40android:id="@+id/overview_panel"41 layout="@layout/overview_panel"42 android:visibility="gone"/>4344<!-- Keep these behind the workspace so that they are not visible when45 we go into AllApps -->46<include47android:id="@+id/page_indicator"48 layout="@layout/page_indicator"49 android:layout_width="wrap_content"50 android:layout_height="wrap_content"51 android:layout_gravity="center_horizontal"/>5253<include54android:id="@+id/search_drop_target_bar"5556 layout="@layout/search_drop_target_bar"/>5758<include59android:id="@+id/widgets_view"60 layout="@layout/widgets_view"61 android:layout_width="match_parent"62 android:layout_height="match_parent"63 android:visibility="invisible"/>6465<include66android:id="@+id/apps_view"67 layout="@layout/all_apps"68 android:layout_width="match_parent"69 android:layout_height="match_parent"70 android:visibility="invisible"/>71</uncher3.DragLayer>7273<ViewStub74android:id="@+id/launcher_overlay_stub"75 android:layout_width="match_parent"76 android:layout_height="match_parent"77 android:inflatedId="@+id/launcher_overlay"78 android:layout="@layout/launcher_overlay"/>79</uncherRootView>SearchDropTargetBar屏幕最上⽅有个搜索框，在我们拖动图标的时候，搜索框会替换成“删除“Workspace就是屏幕上左右滑的好⼏屏幕的容器CellLayoutWorkspace⾥⾯可以滑动的单独⼀屏，CellLayout负责图标和⼩部件的显⽰和整齐摆放。

要看launcher这部分，不记笔记没啥头绪。

这里先记录下来看到的东西，还是按各个文件来记。

一、与界面关系不是太大的部分主要是些数据的东西，为界面显示提供资料不直接参与到界面中。

LauncherApplication.java每个应用只能有一个application，而且应用起来第一个运行的就是application。

所以看Launcher第一个看这个java。

在这里onCreate()函数做了应用初始化的一堆活，其他几个函数做的活到可以不太去注意。

在onCreate()主要做了以下一些工作。

1. 获取屏幕的属性。

主要是大小和密度（分辨率）。

2. 初始化IconCache,这里主要保持各个应用对于的icon。

3. 初始化LauncherModel，在Launcher中界面无关的活大部分在这里面处理。

在这里同时还注册一堆事件给LauncherModel，包含应用删除，安装，变换事件（ACTION_PACKAGE_ADDED/REMOVED/CHANGED）；外置存储卡的应用是否可用事件,这个事件可能会携带哪些应用的介绍(ACTION_EXTERNAL_APPLICATIONS_AVAILABLE/UNAVAILABLE)；手机环境变换比如语言横竖屏之类的东西(ACTION_LOCALE_CHANGED/ ACTION_CONFIGURATION_CHANGED)；搜索管理相关的变换(INTENT_GLOBAL_SEARCH_ACTIVITY_CHANGED/SEARCHABLES_CHANGED);还有个自身定义的消息(LauncherModel.SWITCH_SCENE_ACTION)。

4. 监控LauncherSettings.Favorites.CONTENT_URI。

这个发生变化时调用mModel.startLoader。

IconCache.javaINITIAL_ICON_CACHE_CAPACITYCacheEntry 结构体对于一个应用。

Hi，大家好：之前我在《Launcher简介》的文档中，写了关于Launcher的相关介绍。

但是，有地方没有完善，因此，我在这里添加以下，希望能帮助到你们！如果有新的添加，我会在以后逐渐加入，希望对大家有所帮助，谢谢~！一、主要文件和类uncher.java:launcher中主要的activity。

2.DragLayer.java:launcher layout的rootview。

DragLayer实际上也是一个抽象的界面，用来处理拖动和对事件进行初步处理然后按情况分发下去，角色是一个controller。

它首先用onInterceptTouchEvent(MotionEvent)来拦截所有的touch事件，如果是长按item拖动的话不把事件传下去，直接交由onTouchEvent()处理，这样就可以实现item的移动了，如果不是拖动item的话就把事件传到目标view，交有目标view的事件处理函数做相应处理。

如过有要对事件的特殊需求的话可以修改onInterceptTouchEvent(MotionEvent)来实现所需要的功能。

3. DragController.java:为Drag定义的一个接口。

包含一个接口,两个方法和两个静态常量。

接口为DragListener（包含onDragStart()，onDragEnd()两个函数）,onDragStart()是在刚开始拖动的时候被调用，onDragEnd()是在拖动完成时被调用。

在launcher中典型的应用是DeleteZone，在长按拖动item时调用 onDragStart()显示，在拖动结束的时候onDragEnd()隐藏。

两个函数包括startDrag()和 setDragItemInfo().startDrag()用于在拖动是传递要拖动的item的信息以及拖动的方式，setDragItemInfo()用于传递item的参数信息（包括位置以及大小）。

LauncherLauncher主要修改涉及以下几个方面：一、默认界面配置，主要包括以下几个部分：1、桌面分屏个数，基础界面配置。

Android launcher 默认的界面配置是在default_workspace.xml中定制的，Launcher在第一次显示时会加载这个xml的数据。

default_workspace.xml主要是配置APP快捷方式、widget等，他里面常用的语法如下：//default_workspace.xml中，支持的标签有：favorite:应用程序快捷方式。

shortcut:链接，如网址，本地磁盘路径等。

search:搜索框。

clock:桌面上的钟表Widget//支持的属性有：launcher:title:图标下面的文字，目前只支持引用，不能直接书写字符串;launcher:icon:图标引用;launcher:uri:链接地址,链接网址用的，使用shortcut标签就可以定义一个超链接，打开某个网址。

launcher:packageName:应用程序的包名;launcher:className:应用程序的启动类名;launcher:screen:图标所在的屏幕编号;launcher:x:图标在横向排列上的序号;launcher:y:图标在纵向排列上的序号;Launcher的默认分屏个数是可以定制的，这个是在workspace.xml中定制的，默认的是五个分屏，其实是包含了五个CellLayout。

也可以在Launcher.java中定制。

static final int SCREEN_COUNT = 5;static final int DEFAULT_SCREEN = 2;这里的意思是五个默认屏幕，将第三个屏幕作为默认页面，在xml中定义也是一样。

2、桌面图标定制Android原生图标大小都是可以定制的，配置路径在/res/values/dimens.xml。
