轻型井点降水施工方案以减少井点的数量和工程成本。
井点间距应根据地下水位、土质和渗透系数等因素确定，一般不超过5m。
2.井点钻进后，先将滤管和管箍安装好，然后将井点管放入井孔中，连接好胶皮管和透明管，再将集水总管连接好。
最后启动抽水设备，使地下水位降低到基坑底以下。
3.施工过程中要注意观测井点的水位变化，及时调整抽水设备的工作状态，保持基坑内的地下水位稳定。
同时，要做好安全措施，防止井点倒塌和其他意外事故的发生。
六、验收标准1.降水效果符合设计要求，基坑内地下水位降低到基坑底以下。
2.井点、连接管和集水总管等设备完好，无渗漏现象。
3.施工过程中未发生安全事故，现场整洁有序。
宿城区振兴西路（振兴大道至北一路）道路工程项目经理部，为了解决工程地下水位较高的问题，制定了轻型降水施工方案。
该方案采用井点降水的方法，通过连接弯管和集水总管，启动真空泵和离心水泵，使地下水经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降低到基坑底以下。
该方案具有机具设备简单、使用灵活、装拆方便、降水效果好等优点，适用于渗透系数为0.1-5.0m/d的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。
施工过程中，要注意观测井点的水位变化，及时调整抽水设备的工作状态，保持基坑内的地下水位稳定。
同时，要做好安全措施，防止井点倒塌和其他意外事故的发生。
1.井点管的间距可达4.5米，距离坑壁不应小于1米。
间距的大小取决于降水深度和含水层位置，但必须埋入含水层内。
2.井点管的成孔使用冲击式或回转式钻机，孔径为300毫米，井深比井点设计深度多60厘米。
洗井使用0.6立方米的空压机或水泵将井内泥浆抽出。
井点使用机架吊起徐徐插入井孔中央，露出地面200毫米，然后倒入粒径为4-30毫米的石子，使管底有600毫米高度。
然后沿井点管四周均匀投放2-4毫米粒径的粗砂，上部1.0米深度内用粘土填实以防漏气。

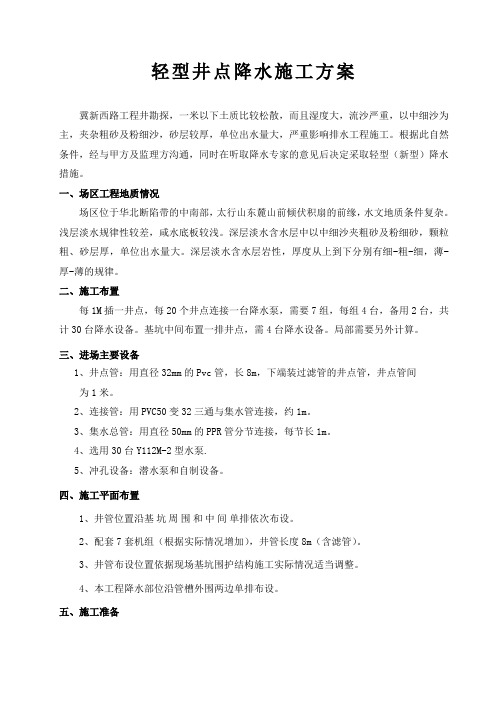

轻型井点降水施工方案冀新西路工程井勘探，一米以下土质比较松散，而且湿度大，流沙严重，以中细沙为主，夹杂粗砂及粉细沙，砂层较厚，单位出水量大，严重影响排水工程施工。
根据此自然条件，经与甲方及监理方沟通，同时在听取降水专家的意见后决定采取轻型（新型）降水措施。
一、场区工程地质情况场区位于华北断陷带的中南部，太行山东麓山前倾伏积扇的前缘，水文地质条件复杂。
浅层淡水规律性较差，咸水底板较浅。
深层淡水含水层中以中细沙夹粗砂及粉细砂，颗粒粗、砂层厚，单位出水量大。
深层淡水含水层岩性，厚度从上到下分别有细-粗-细，薄-厚-薄的规律。
二、施工布置每1M插一井点，每20个井点连接一台降水泵，需要7组，每组4台，备用2台，共计30台降水设备。
基坑中间布置一排井点，需4台降水设备。
局部需要另外计算。
三、进场主要设备1、井点管：用直径32mm的Pvc管，长8m，下端装过滤管的井点管，井点管间为1米。
2、连接管：用PVC50变32三通与集水管连接，约1m。
3、集水总管：用直径50mm的PPR管分节连接，每节长1m。
4、选用30台Y112M-2型水泵.5、冲孔设备：潜水泵和自制设备。
四、施工平面布置1、井管位置沿基坑周围和中间单排依次布设。
2、配套7套机组（根据实际情况增加），井管长度8m（含滤管）。
3、井管布设位置依据现场基坑围护结构施工实际情况适当调整。
4、本工程降水部位沿管槽外围两边单排布设。
五、施工准备根据工程的结构、特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。
合理规划摆放位置，暂时未用的设备应维修完好待命。
现场测量人员用白灰划出井点降水下管的位置，清理障碍。
六、施工技术措施1、降水形式两侧采用单排井点降水，井点管间距1m，降水深度为8-9m。
2、抽水泵采用Y112M-2型水泵，吸口直径为Φ80mm，集水管根据现场实际确定长度。
集水管两端用肓板封死后接Φ50管，用软胶管将总管和井点管连接成总管系统，集水总管系统与集水箱吸入口连接。
轻型井点降水施工方案新编完整版（二）材料准备1.滤管：编织布、尼龙丝网、铅丝。
（三）人员准备1.施工队伍：包括技术人员、工人、安全员等。
三.施工工艺（一）井点定位（二）井点钻孔1.在井点位置处进行钻孔，钻孔深度根据设计要求确定。
（三）安装井点管和滤管1.将井点管放入钻孔中，与孔壁紧密贴合。
（四）连接管道1.连接井点管和总管，采用透明管或胶皮管，用铅丝固定。
（五）抽水1.启动水泵，抽取地下水。
四.注意事项1.施工过程中，应注意安全，确保施工人员和设备的安全。
2.施工结束后，应及时清理施工现场，保持环境卫生。
五.轻型井点降水系统拆除1.在工程结束后，根据要求进行轻型井点降水系统的拆除。
2.拆除过程中，应注意安全，确保施工人员和设备的安全。
六.质量验收标准1.轻型井点降水系统应符合设计要求和相关标准。
七.环境安全措施1.施工过程中，应注意环境保护，防止污染。
2.施工结束后，应清理施工现场，保持环境卫生。
最后，进行试抽与检查，若无异常情况，则正式投入降水程序。
在施工过程中，需要保持凿孔冲击管上下移动时垂直，以保证井点降水井壁保持垂直，遇到较大的石块和砖块时，需要保持成孔的直径上下一致。
在注意事项方面，土方挖掘运输车道不需要设置井点，但需要注意及时办理用电手续，保证在抽水期间不停电，并进行常规检查。
出水规律应“先大后小，先浑后清”，若出现异常情况应及时进行检查。
在抽水过程中，需要经常检查和调节离心泵的出水阀门以控制流水量，并保持抽吸与排水的均匀。
通病及现象原因分析预防措施含水层疏干后，土体产生限制基坑周围堆放材料会在井点抽水时在周围地面生密实效应，土层压料，机械设备量，且会出现沉降开裂及位移缩，地面下沉。
宜集中堆放材料。
表层土渗水性较强，抽出的水又迅速返回井内。
进水管、滤网堵塞或泵发生机械故障等。
做好地表排水系统，防止雨水倒灌，井点抽水就近排入下水道中。
抽水前检验水泵，正式抽水前进行试抽。
序号检查项目单位允许偏差允许值检查方法1 排水沟坡度‰ 1～22 井管（点）垂直度﹪ 1 直尺3 井管（点）间距（与设计相比）﹪≤150。

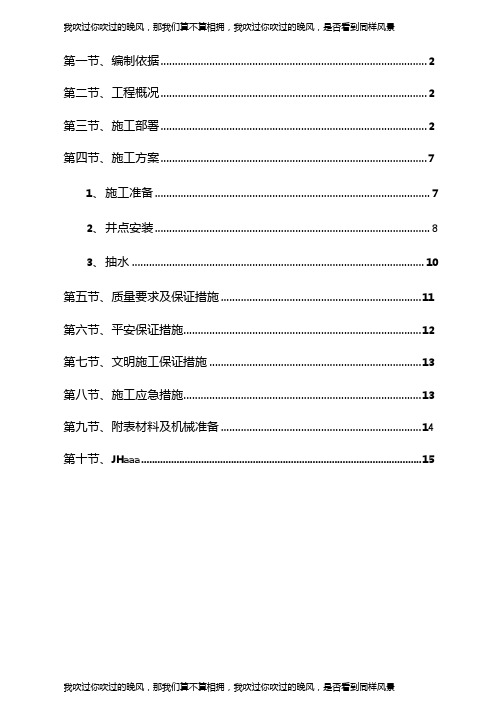

我吹过你吹过的晚风，那我们算不算相拥，我吹过你吹过的晚风，是否看到同样风景第一节、编制依据 (2)第二节、工程概况 (2)第三节、施工部署 (2)第四节、施工方案 (7)1、施工准备 (7)2、井点安装 (8)3、抽水 (10)第五节、质量要求及保证措施 (11)第六节、平安保证措施 (12)第七节、文明施工保证措施 (13)第八节、施工应急措施 (13)第九节、附表材料及机械准备 (14)第十节、JHaaa (15)第一节、编制依据1.青海大美聚丙烯装置水池图纸。
2.?青海大美聚丙烯装置岩土工程勘察报告？3.?建筑工程施I：质量验收统一标准？(GB30300-2021)4.?建筑地基根底工程施工质量验收标准？(GB30202-2002)5.?建筑基坑支护技术标准？(JGJ120-2021)6.?地下防水工程质量验收标准？(GB50208-2021)7.?建筑施工平安检查标准？(JGJ39-2021)第二节、工程概况工程名称：青海大美甘河工业园区尾气综合利用制烯绘工程聚丙烯装置工程地点：青海省西F经济技术开发区甘河工业园区西区建设单位：青海大美煤业股份监理单位：上海青帝建设工程监理咨询EPC总承包单位：中石化上海工程施工总承包单位：上海市安装工程集团根据拟建场地地勘资料，根据本次勘察结果，本场地内地下水稳定水位埋深0.7〜1.8m (对应标高2587. 24〜2589. 78m)。
地下水属无压型孔隙潜水及基岩风化裂隙水，主要受大气降水补给，地下水流向为山南向北。
拟建场地范围内未发现塌陷、滑坡、泥石流、地面沉降等不良地质作用。
建设规模：初期雨水池，正负零绝对标高为2589.00m,根底底标高1278.55m, 埋深为3.8m。
根据本工程特点，根底体型较大，较深，采用机械配合人工挖土, 故采取边坡降坡方法，分层开挖，采用轻型井点降水。
根据本装置地质勘探报告与？建筑基坑支护技术规程7JGJ120-2021,决定放坡系数1:1.25,确保边坡的稳定。
轻型井点降水的施工方案一、轻型井点降水介绍沿基坑四周每隔肯定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。
水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。
二、适用范围适用于渗透系数为0.1～50m/d的土层中。
降水深度为：单级井点3～6m，多级井点6～12m三、基坑涌水量计算计算公式：式中：Q基:基坑基本排水量K:粘土层渗透系数，K=0.10m/d。
四、井点计算式中：q——单井出水本领（m3/d）r0——过滤管半径=0.025ml——滤管进水部分长度=2m井点数及井距采纳公式：井数：n=1.1Q/q根平均井间距b=L*m/n式中：L——基坑周长n——井点根数五、井点降水工艺及技术措施降水井成孔采纳冲孔机械成孔，但由于冲击成孔效率较低，先由人工先清理块石层障碍，再布置冲击钻机进场。
1、管井成孔工艺场地平整→井位放线→人工清理块石障碍→复核桩位→开挖浆池、浆沟→护筒埋设→桩机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→终孔验收→下滤水井管和填充砂砾。
2、降水运行（1）可采纳分次降水，即边抽水边进行土方开挖，以使水位缓缓平稳下降，因猛烈水位下降会加添沉降量，避开导致相邻建筑物及道路损坏。
（2）严禁挖土机、吊车等设备撞击降水管、排水管线、电缆等。
（3）降水要保证昼夜连续运转，防止因停泵使水位上升，造成“涌槽”事故，现场要配备备用电源（现场配备2台300KW发电机组）。
（4）设多个闸箱，单闸单箱单机。
（5）专人巡查，发觉停泵，立刻处理。
（6）降水结束需缓慢稳定抬升水位必具备两个条件：一是建筑物基础工程必需施工完毕，二是建筑物荷载大于地下水上顶托力，充足抗浮设计要求。
3、降水动态观测（l）降水开始后即对地下水位进行全面的观测记录，以便随时获得水位降落信息。
轻型井点降水专项工程施工设计方案一、项目概述轻型井点降水专项工程是为了解决城市道路积水问题而进行的地下排水系统的建设，主要包括井口设置、管道布设和连接等工作。
该工程的设计目的是通过合理的设计和施工，实现城市道路积水的快速排除，确保道路安全通行。
二、施工内容1.井点设置：根据道路湿区情况和排水需求，确定井点设置的位置和数量。
井点的设置应考虑到排水的最短路径，确保排水效果。
2.井口设计：井口采用圆形或方形，直径或边长根据设计要求确定。
井口应采用防滑设计，以确保行人的安全。
3.管道布设：根据井点的位置和数量，设计合理的管道布设方案。
管道的材质应选择耐腐蚀、抗压性能好的材质。
管道的埋深应满足道路建设的要求。
4.排水连接：将井点和主排水管道进行连接。
连接方式可选用橡胶密封圈连接或焊接连接。
连接的牢固性和密封性非常重要，以确保排水系统的正常运行。
三、施工流程1.施工前期准备：确定施工人员和施工机械的配备，编制施工计划，确定材料的验收标准。
2.井点施工：根据设计要求，进行井点的开挖和设置。
井点开挖需要遵循安全规范，确保施工人员的安全。
3.井口施工：井口采用预制砼或钢筋混凝土浇筑，确保井口的牢固性和耐久性。
同时，在井口设置防滑材料，以确保行人的安全。
4.管道布设：根据设计要求，进行管道的敷设和连接。
管道的敷设需要保证其连续性和平整性，避免弯曲。
5.排水连接：将井点和主排水管道进行连接。
连接过程中需要保证连接的牢固性和密封性，避免漏水现象。
6.系统测试和调试：完成井点降水系统的安装后，进行系统的测试和调试，确保排水系统的正常运行。
四、施工注意事项1.施工期间需要严格遵守安全操作规范，采取相应的防护措施，确保施工人员的安全。
2.施工过程中要保持施工现场的整洁，保证周围环境的无污染。
3.施工中需要保证材料的质量，严格按照设计要求进行验收。
4.完工后对施工现场进行清理和整理，保证工程的美观。
五、施工质量控制1.施工单位应按照设计要求，进行质量控制，并记录相关施工数据。
轻型井点降水施工方案一、工程概况主要结构类型：16#~18#、24＃～26#楼为剪力墙结构,21＃楼（运动中心)为框架结构。
建筑面积：约11万平方米抗震等级：24＃楼为抗震等级为三级，抗震构造措施的抗震等级为二级；16＃、17#、18#、21＃楼抗震等级为二级，抗震构造措施的抗震等级为一级.土质、水位：本工程土质为粉质粘土。
抗浮设计水位绝对标高为0。
7米,该地下水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性，工程施工时严禁采用地下水。
二、场区水文地质条件勘察期间，在勘探深度范围内各孔均见地下水，地下水类型主要为①耕植土、②粉质粘土层中的上层滞水和③粉砂层及以下砂层中的孔隙潜水。
补给来源主要为大气降水及海水补给。
勘察期间为枯水期，稳定水位埋深0.2～1。
2m，稳定水位标高0.49～0.97m，地下水位受季节降水量控制,年变化幅度在1～1。
5m左右，每年的7~9月份为丰水期,地下水最高水位出现在8～9月份。
三、降水方案确定本工程场区地面绝对标高为2.45～3。
74米，建筑室内地面标高(±0.000）相当于绝对标高：24#楼为4。
20；25＃楼、26#楼为4。
95；16#楼为4.65;17＃楼、18＃楼为4。
95；21＃楼（运动中心）为4。
35。
基坑底标高（相对标高）为—6。
2~—7.5米，基坑开挖深度为4.23~6.45米，降水深度为4。
73～6.95米,水位下降高度2.35～3。
64米。
根据该场区水文地质条件，结合本工程各单体结构特点拟采用以下降水方案：16＃、17＃、18＃、24#、25＃、26#楼采用一级轻型井点降水及临轻型井点降水的方法将地下水位降低至满足工程要求。
21#楼（运动中心）由于基坑开挖面积大，开挖深度较深,近6。
5米，降水深度较大约6.95米,采用一级轻型井点降水满足不了实际降水需要，因此运动中心将采用二级轻型井点降水，沿开挖基坑周边分两次布置两级降水井进行降水以满足施工需要。
轻型井点降水施工方案降排水施工方案一、工程概况：本工程拟建管线位于石嘴山市大武口区，兴民村境内该管线分为两段，Ⅰ段西起井泵房，沿途经过井，东至井，总长约，支线由孔拐向西北至井，长约；Ⅱ段北起井，沿途经过井拐弯，东至井，总长，支线由孔拐向东北至井，长。
其中由我施工队承建的工程范围为：西起井，东至井，管材采用球墨铸铁管，设计管顶埋深左右。
本施工段沿途场地多为沼泽地，地表有积水，土质松软，并有小型人工湖、较深洼地地表积水水域,拟建管线穿越水利渠道、行车道路等，施工现场情况较为复杂。
根据现场踏勘情况我方就降排水方案拟采用如下施工方法:.无明显地下水及地表水积水较少地区拟建管线采用明挖浅埋;. 穿越水渠及车行路面采用钢筋混凝土套管顶管施工工艺;.穿越人工湖及较深水域地区采用施工场地围堰排水;.施工现场地下水位较深或地表水积水较多的地区采用轻型井点降水及明沟排水。
二、地质情况：.地形拟建管线相对较为平坦部分地段有沙丘，施工区最高处绝对标高，最低处绝对标高，相对高差.工程地质分层Ⅰ段（孔—孔）：①表土（）：该层在（）孔、孔一带分布。
层顶标高，层底埋深（标高），层厚，平均层厚。
风成砂为主，含有植物根系。
①杂填土（）：该层在孔一带分布。
层顶标高，层底埋深（标高），层厚。
风成砂为主，含有灰渣、砖块及植物根系。
①素填土（）：该层在、孔一带分布。
层顶标高，层底埋深（标高），层厚（孔一带较厚）。
细砂为主，含有植物根系。
该层进行标准贯入试验次，最大击，最小击，平均击，计算采用击。
②粉质粘土（）：分布连续。
层顶埋深（标高），层底埋深（标高），层厚，平均层厚。
灰褐、灰黄色，稍湿湿，可塑硬塑，切面有光泽，无摇震反应，干强度及韧性中等。
据室内原状土样分析，该层压缩系数，属于中压缩性土。
该层中夹有粉土及细砂透镜体。
原状土试验指标统计表②粉土（）：在、孔一带见到，层厚。
灰褐、灰黄色，湿，稍密，切面无光泽反应，摇震反应中等迅速，干强度及韧性低。
西路（村—北五环路）、北一路道路工程施工前准备工作排降水施工方案目录一、概述二、工程概况三、场地工程地质条件四、编制依据及原则1．编制依据2．编制原则五、沟槽降水方案1．降水井设计2．降水施工方法3．轻型井点施工质量保证措施4．深井井点施工质量保证措施六、现况管线调查方案七、施工部署八、现场管理、安全生产与文明施工措施一、概述：北京市已经成功申办下2008年奥运会。
为了做好东道主，体现中国古老灿烂的文化和日新月异的现代化发展步伐，把这次奥运会办成历史上最为成功的奥运会之一，这就要求广大奥运工程的建设者从现在起就要精心规划精心设计精心施工，优质高速的完成奥运会工程的建设。
为了加快奥运场馆配套市政设施的建设，保证其管线道路在年底前可投入使用，确保奥运场馆的建设开工日期，根据奥运村地区地下水丰富水位高及土质不良对管线施工影响大的特点，拟在全面施工前组织专业队伍进行降水施工，为后续管线施工创造条件，为市政管线道路的按时完工奠定基础。
本合同段为第一合同段，施工项目为北一路的施工前降水及北一路和西路（路—北五环路）现况管线的调查工作。
二、工程概况：西路（路—北五环路）：为南北向道路，道路长约2000m，该路为城市主干道，设计车速为60公里/小时，道路红线宽度35m，在与北五环路相交处新建立交桥一座。
北一路：北一路为东西向道路，连接西路和东路，位于大屯路和辛店村路之间，规划位臵无现况道路，为拆迁民房房基及小树林。
道路长度1200m，为城市主干道，规划红线宽度为35m。
与道路同步施工的新建管线分别为：D900-D1600mm雨水、D500—D600mm污水、DN400—DN600mm上水、DN200mm天然气、36孔电信、1400×1000mm电力方沟、DN200—DN400mm中水、DN400mm热力管道，管线埋臵深度3—9m。
三、场地工程地质条件：根据《奥林匹克公园市政配套工程西路污水管线工程岩土工程勘察报告》西路与北一路相交位臵的地质水文报告，并参考附近地区的地质报告，施工区域的地质情况及水文情况如下：由上至下依次为：表层0.4m—1.4m人工堆积房渣土①1层；厚度0.8m—1.3m厚的人工堆积中亚粘土、轻亚粘土①层；1.3m—1.5m厚的轻亚粘土和中亚粘土③层；0.5m—1.0m厚的重亚砂土和轻亚砂土③1层；1m—1.5m厚的亚砂土③3层；1.9m—2.5m厚的中亚粘土、轻亚粘土④1层；距地面7m--7.2m以下为中亚粘土和重亚粘土④层。
地下水位距地面高度为2.3—2.6m。
四、编制依据及原则：4.1编制依据：4.1.1《建筑基坑工程技术规范 YB 9258-97》《建筑与市政降水工程技术规程 JGJ/T111-98》《地基与基础施工手册》4.1.2工程地勘报告。
4.1.3基础类相关图纸4.1.4相关施工经验4.2编制原则：4.2.1降水效果良好；4.2.2经济可行；4.2.3确保工期；五、沟槽降水方案5.1降水井设计5.1.1降水目的：为确保结构干槽施工，使地下水位降至基底下0.5m以下，以便在无水干燥的条件下开挖土方和进行基础施工，既可避免大量涌水、冒泥、翻浆和流沙对施工造成的影响，又可由于土中水分排除后，动水压力减小，大大提高边坡的稳定性，减少土方开挖量。
5.1.2常用的降水方法：5.1.4降水方法的确定：根据地质报告可知，本工程施工区域范围地下管线施工区域多为中亚粘性和轻亚粘土，土层渗透系数较低，依据规范结合附近地区降水经验，采用轻型井点结合深井的降水方法降低该处地下水位从理论和实践上均可行且效果良好的方案。
轻型井点降水其原理是通过启动真空泵，使井点系统形成真空，井点周围形成真空区，地下水在真空泵的吸力作用下，使井点附近的地下水通过砂井、滤水管被强制吸入井点管并被排除。
这样在井点附近的地下水与真空区外的地下水之间，形成一个水头差，真空区外的地下水在真空吸力和重力的作用下，流向井点排出地面，从而达到降低地下水位的目的。
轻型井点降水迅速，可保证工期要求。
深井井点降水是在深基坑的周围埋臵深于基底的井管，使地下水通过设臵在井管内的潜水电泵将地下水抽出，使地下水水位低于坑底。
本法具有排水量大，降水深，不受吸程限制，排水效果好，井距大，对施工干扰小，较为经济的特点。
因此采用上述两种降水方式，可以利用轻型井点降水迅速的特点确保工期，同时又可利用深井降水深的特点保证埋深最深的管线施工时的降水效果。
根据本工程的地质水文情况，土层的渗透系数，结合本单位以前在该地区进行的安慧桥、大屯路、安立路、北中轴路等工程的建设经验，该地区的地下水位走向自西北向东南。
因此为了取得更好的降水效果，阻截水脉，发挥轻型井点降水能力强特点，采取在北一路沟槽的北侧设臵轻型井点，在沟槽的南侧设臵深井井点降水的井点布设原则。
轻型井点降水受真空泵吸力的限制，实际应用过程中，其降低水位最大深度为6m。
结合地质报告和管线分布及埋深情况，可采用降低地面高程以缩小井点管与所需降低地下水位线之间高差的方法。
即结合道路清表，将布设井点管位臵原地面下挖2m，增强降水能力，符合轻型井点降水要求。
5.1.5轻型井点系统降水计算轻型井点50点设为一组，采用8m长管。
由于井底处于中亚粘土和重亚粘土层，井可认为是完整井，并由于是处于潜水层和滞水层中，为无压，因此以下计算以无压完整井进行。
1）沟槽总渗水量计算Q=1.366K(2H-S)S/(lgR-lgX0)经过加权平均计算，得渗透系数：K=9.7m/d=0.0001122m/s 含水层厚度H=9-2.3=6.7m,降水深度 S=4+0.5=4.5m影响半径 R=1.95s(HK)1/2=70.7m单排轻型井点系统：抽水半径X0=2B+L/4B：取20m，L取60mX0=25mQ=1.366K(2H-S)S/(lgR-lgX0)Q=1.366*9.7*[(2*6.7-4.5)*4.5]/(lg70.7-lg25)=1174m3/d2）计算井点管数量和间距：单根井点出水量q=65πdLK1/3管径d=0.048m滤管长度L=1.3mq=65*πdLK1/3=65*3.14*0.048*1.3*9.71/3=27m3/d井点数量：1.2Q/q=1.2*1174/27=52个井间距确定60/52=1.15m确定每1.2m设臵一个井3）校核水位降低数值h= [H2-Q×(lgR-lgX0)/1.366K]1/2=2.2m实际可降低水位S=H-h=6.7-2.2=4.5m，与需要降低水位4.5m相符，故按照1.2m井点间距布臵可行。
5.1.6深井井点系统降水计算：1）基坑总渗水量计算Q=1.366K(2H-S)S/(lgR-lgX0)与轻型井点计算相同为1174m3/d=0.0136 m3/s。
2)深井进水过滤器需要总长度计算q=2πrlk1/2/15=2×3.14×0.3×1×0.00011220.5/15=0.00133m3/s 3)深井过滤器进水部分需要的总长度为：Q/q=0.0136/0.00133=10.22m假定深井数进行试算确定深井数量：h0=(H2-Q×Ln X0/nr/πKn)0.5假设60m布设6个井，h0=5.3m，该数值符合nh0=31.8≥10.22m,按照上述方式布设可行，间距确定为10m。
按照以往施工经验，井的深度钻孔至不透水层后再向下4-5m，确定井深为15m。
5.2降水施工方法5.2.1 轻型井点：1）轻型井点施工工艺程序：放线定位→铺设总管→钻孔→安装井点管→填砂砾滤料→上部填粘土密封→用弯连管将井点管与总管连通→安装抽水设备与总管连通→安装集水箱和排水管→开动真空泵排气，再开离心泵抽水→水位观测记录2）井点布设：为了确保降水效果，选择在迎水方向布设，在最外侧沟槽上口线以外1m处设臵一排轻型井点，且该排井点在开孔前首先需降低地面高程2m，以满足降水要求。
3）地下管线调查：对有怀疑区段挖探坑，以探明地下管线布设情况；4）钻孔：按施工总体部署把机房、集水干管、钻孔位臵、排水渠等所需占地划出，清理、平整，修建临时道路。
采用小型正循环钻机成孔，孔径30cm，成孔深度比设计井点管底标高低50--100cm。
5）安设井点管：钻孔成孔后，立即插入井点管，滤水井管外包60目尼龙砂二层,钻机自行吊装；6）填充滤料：井点管与孔壁之间用粗砂灌实，分层填料，同时辅助竹竿插捣、晃匀。
距地面1.0m深度内，用粘土填塞密实，以防止漏气。
滤料在填充过程中，要从井点管四周均匀送下，以保证井管垂直。
7）洗井：采用水冲洗井法；8）装泵抽水：井点管埋设完毕后，接通总管与抽水设备连通。
8m管长50点一组。
接头要严密，并进行试抽水，检查有无漏气、淤塞等情况，出水是否正常，如有异常情况，在检修后方可使用。
井点使用时，需保证连续不断的抽水。
机组设臵在所带动的井点组的中部，一个机组带50根井点。
机组安装时要考虑查井方便。
9）地下水排放：在两侧红线位臵人工开挖宽50cm深40cm的土槽用于排水，并为避免渗漏，在土槽内铺设塑料布。
在机组与土槽之间安设直径108mm输水管，输水管的坡度为0.1%,最高点设在机组进水口处，标高与水泵一致。
抽出的地下水先排入沟槽两侧排水沟，然后汇集向北排入现况辛店村路雨水明沟。
10）运行与观测1、按施工设计布臵观测井，随同钻孔时设臵、试抽或试水。
一个井点组设臵2个观测井。
井点系统运行前先观测一昼夜每隔4小时间隔的稳定水位，井点系统运行后，每日观测四次。
2、要随时检查观测每根井点管的出水情况，要分析整理纪录，作出抽水时间与地下水位、真空度与地下水位的变化关系图表，出水量与抽水时间的关系图表，依据观测纪录绘制出水位降落曲线及动态变化情况。
11）使用材料：井点管径：50mm；井点管长：8m；滤料：粗砂；直径108mm输水管。
5.2.2深井井点：根据地下水位、土质及管线埋深情况，在北一路南侧及路口等无法连续进行轻型井点布设的区域采用深井井点降水的措施。
1）井点布设：深井井点沿拟开挖沟槽边坡上口1m布臵，根据前述计算确定孔径为600mm，井点深入所需降水深度以下6—8m，总深度为15m，井点间距为10m，10个为一组。
2）深井井点施工工艺程序：井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井→井管内下设水泵→安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井。
3）成孔：根据土质条件和孔深要求，采用回旋钻钻孔，孔径较井管直径每边大150—250mm，采用自成泥浆护壁，边钻进边注入清水，使泥浆排出，至要求深度后，注入清水一段时间，把井内的泥浆稀释排出，至不浑浊为止。
