CATIA假人摆放技术分享

CATIA⼈机分析模块CATIA⼈机⼯程模块1、建⽴⼈体模型2、⼈体模型姿态3、⼈体模型编辑4、⼈体模型的⾼级设置?5、⼈体测量编辑6、⼈体模型姿态分析?7、⼈体运动分析⼈体模型建⽴完成后，修改设置⼈体模型的显⽰属性1、建⽴⼈体模型2、⼈体模型姿态3、⼈体模型编辑4、⼈体模型的⾼级设置?5、⼈体测量编辑6、⼈体模型姿态分析?7、⼈体运动分析四肢及头部摆（转）动⾓度界限动画视⾓接合：可接合⼈体模型的6对部位（肩部、⼤臂、前臂、⼤腿、⼩腿、踝部）改变其活动范围；⾓度界限：显⽰隐藏⾓度界限；动画视⾓：在某⼀⾃由度上放⼤显⽰所选择的部位，提供最佳视⾓。

应⽤放置功能以参考点为基准移动，点选⽆先后顺序标准姿态：主要⽤于蹲坐、弯腰、扭曲、倾斜以及肘部的调整等姿态1、建⽴⼈体模型2、⼈体模型姿态3、⼈体模型编辑4、⼈体模型的⾼级设置?5、⼈体测量编辑6、⼈体模型姿态分析?7、⼈体运动分析⼈体模型属性编辑改变⾝体某个部位的姿势（摸索）可以在⼈体的7个部位上建⽴移动坐标坐标系⽅向与CATIA 坐标系⼀致坐标系⽅向根据⼈体关节确定肢体的精确定位（出击）坐标系⽅向可变坐标系⽅向不变⼈体模型姿势、复制重置与交换右键⼈体模型视野功能1、建⽴⼈体模型2、⼈体模型姿态3、⼈体模型编辑4、⼈体模型的⾼级设置?5、⼈体测量编辑6、⼈体模型姿态分析?7、⼈体运动分析碰撞检查绑定与解除绑定:对于product应在结构树中选取，否侧应多次绑定解除⼀解除⼆回位定义偏移量偏移命令⽤于重新定义定位模式的动作，定位模式的默认动作中⼼点是⾝体部位的“末端”点，在某些定位中可通过重新定义中⼼点，简化操作过程。

CATIA软件实战技巧分享在当今工程设计和制造领域中，CATIA软件是一款广泛应用的三维设计软件，它的强大功能和灵活性使得它成为工程师们的首选工具。

然而，要想熟练地使用CATIA软件，掌握一些实战技巧至关重要。

本文将分享一些CATIA软件的实战技巧，帮助读者更好地利用这款软件进行工程设计。

1. 利用导航器提高操作效率在CATIA软件中，导航器是非常实用的工具。

通过使用导航器，您可以轻松地查看和编辑模型的不同部分。

同时，导航器还可以帮助您快速定位和选择需要进行操作的对象。

使用导航器，您可以大大提高操作效率，节省宝贵的时间。

2. 使用齐次坐标系进行精确定位CATIA软件中的齐次坐标系是一个非常有用的功能。

通过使用齐次坐标系，您可以精确地定位和放置模型的不同部分。

您可以通过设置齐次坐标系的原点和方向，将模型部分放置在准确的位置。

这对于需要高精度的设计和装配非常有帮助。

3. 制作自定义工具栏CATIA软件允许用户自定义工具栏，将常用的功能和命令集中在一个工具栏上。

通过制作自定义工具栏，您可以更快速地访问和使用您经常使用的功能。

这样的设计可以大大提高您的工作效率，减少不必要的操作步骤。

4. 多使用快捷键CATIA软件提供了丰富的快捷键，可以帮助您更快速地完成各种操作。

熟练地掌握这些快捷键，将大大提高您的工作效率。

逐渐熟悉并运用这些快捷键，您会发现自己的工作速度越来越快，操作越来越流畅。

5. 善用组件命名和过滤在CATIA软件中，组件命名和过滤是组织和管理模型的重要方法。

为每个组件命名并使用合适的过滤器，可以方便地对模型进行分类、筛选和操作。

组织良好的模型结构，可以使您更好地理解和管理您的设计。

6. 使用参数化设计CATIA软件支持参数化设计，即将设计中的尺寸和参数以变量的形式进行定义和管理。

通过使用参数化设计，您可以轻松地修改设计中的尺寸和参数，快速生成不同变体的模型。

这对于需要频繁修改和调整设计的场景非常有用。

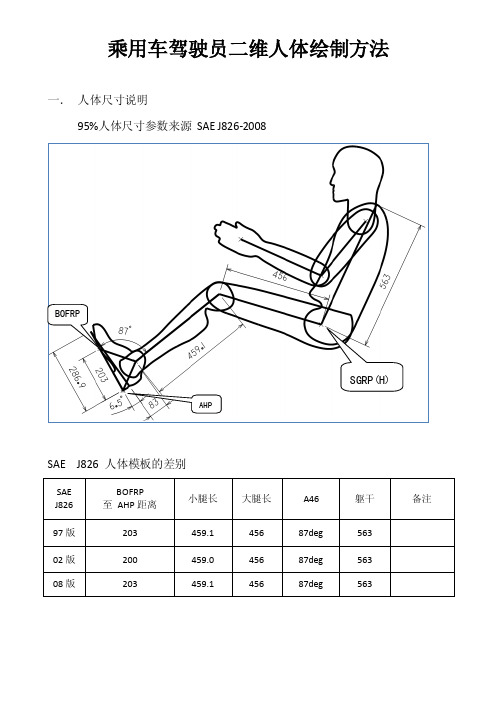

乘用车驾驶员二维人体绘制方法一．人体尺寸说明95%人体尺寸参数来源SAE J826-2008BOFRPSGRP(H)AHPSAE J826 人体模板的差别二． 布置95%人体所需基本参数H30: 参考精品车型或前期布置设定 A46=87deg （固定值）A47=2.522*10-7*（H303) -3.961*10-4*(H302) +0.04644*(H30)+ 73.374-------(公式一)L99-1 =913.7 + 0.672316*(H30) - 0.00195530*(H302) ---（公式二） 即 H30确定后，人体坐姿即确定。

（注：非整车坐标）三． SAE 95%二维人体 制作--非整车坐标下例： H30=280mm步骤一：1.创建尺寸约束文件Part 1定义任意一点为 AHP ，过AHP 点做水平直线L （平行X 轴）。

驾驶员H 点至BOFRP 水平距离H 点与AHP 点 Z 向距离BOFRPAHPSGRP(H)A46=87deg （固定值）LAHP2.过AHP点做长度203mm线段S，并使该线段S与水平直线夹角为A47,线段上端点为BOFRP点计算H30=280mm 时A47=60.85925deg (公式一)BOFRP线段SLAHP3.过BOFRP点做水平直线（平行L），在该直线上做点A，使该点A至BOFRP点的距离为L99-1 计算H30=280mm，L99-1 =948.65296mm（公式二）ALBOFRPAHP4. 做A点在直线L上的投影，得B点。

过B点沿Z方向做直线L垂线，使该垂线段长度为H30,垂线段上端点为H’点（H点理论计算位置）过H’点做一线段M (H’前后预留50mm即可) 平行于L----尺寸约束文件Part1 完成（见下图）步骤二：创建尺寸参考文件Part 2 ―H 点舒适曲线（说明 ：和Part 1 文件 AHP 坐标点相同） 通过公式一 及公式二计算，得出不同H30的理论H’点位置，方法同part 1，拟合H 点舒适曲线步骤三：创建product 文档。

一、介绍Catia是一款由达索系统开发的三维计算机辅助设计软件，广泛应用于航空航天、汽车、工程等行业。

作为一款功能强大的软件，Catia中有许多不为人知的小技巧，可以大大提高工作效率和设计质量。

在本文中，我们将介绍Catia中的300个不为人知的小技巧，希望能够帮助读者更好地使用这一软件。

二、界面设置1. 自定义工具栏：在Catia中，可以根据自己的需求自定义工具栏，将经常使用的命令集中在一起，便于快速访问。

2. 视图切换：通过设置快捷键，可以快速切换不同的视图，提高操作效率。

三、建模技巧1. 实体复制：在创建实体时，可以使用实体复制功能快速生成多个相似的实体，节省大量时间。

2. 参数化建模：利用Catia的参数化建模功能，可以方便地修改设计参数，快速生成不同尺寸的模型。

四、装配技巧1. 变体装配：Catia中的变体装配功能可以根据不同的参数配置快速生成不同变体的装配体。

2. 快速定位：使用定位功能可以快速将零件定位到指定位置，方便进行装配设计。

五、图纸绘制1. 自定义图框：通过自定义图框功能，可以根据公司的标准要求定制图纸格式，提高绘图效率。

2. 自动标注：Catia中的自动标注功能可以快速为零件生成标注，减少手动操作的繁琐。

六、数据管理1. 文件管理：Catia中的文件管理功能可以方便地管理大量的设计文件，避免文件混乱。

2. 版本控制：通过版本控制功能，可以方便地管理不同版本的设计文件，避免混乱和冲突。

七、高级功能1. 表面建模：Catia中的表面建模功能可以创建复杂的曲面模型，适用于汽车车身等领域。

2. 参数化设计：通过参数化设计功能，可以快速生成具有可调节尺寸的模型，方便进行设计优化。

八、小技巧收集1. 网络资源：可以通过搜索引擎或技术论坛收集Catia小技巧，不断学习提高。

2. 实际应用：在实际工作中不断总结和收集小技巧，积累使用经验。

在本文中，我们介绍了Catia中的300个不为人知的小技巧，涵盖了界面设置、建模技巧、装配技巧、图纸绘制、数据管理、高级功能以及小技巧收集等方面。

catia翻译人体建模详细步骤第一步：人体建造摘要：在这一步，我们将人体模型使用不同的方法放到环境中（创建新的模型，插入假人模型和目录）。

在这一步，我们还将位置，不同功能的人体模型和评价的一些人体工程学方面的视觉。

建立人体模型，改变显示的名称插入一个现有的假人1、点击顶部的产品（文件），点击右键并插入现有组件。

2、选择直立模型CA TP产品3、选择指针并拖动它的假人4、使用圆弧移动，直到后方乘客在正确的位置上正确的位置创建驱动程序1。

打开文件：training_file_human modeling_solution.catproduct2、选择人的建造工作台3。

选择产品顶部的PPR树”文件的培训”，确保产品突出蓝色4。

选择功能插入假人（在顶部菜单或在人类的建设者的工作台）5。

在新的假人对话窗口进行下列操作6、选择“培训”的产品作为父亲7。

输入你的名字（进入快乐的驱动程序模型）8。

选择第五十位男性的第一人9、选择美国人口10，按确定11。

作为一个默认的模型出现在（0,0,0）位置。

选择模型，开放的礼节和选择/参考/ H点人体模型。

12。

激活地方模式功能，位置对假人驾驶员座椅和点击指南针。

停用的地方模式功能13。

我们稍后会改变人体模型的姿势14、选择驱动程序段（大腿），按鼠标右键。

15。

通过改变颜色深蓝的性能变化。

16。

选择按下Ctrl键的下段段和改变颜色以模拟服装。

17、改变脚的颜色为棕色插入操作人员使用目录1。

选择假人目录图标2。

打开假人目录和选择算子与工具3。

拖动假人在“文件”在PPR树文件。

坐在座位上的快乐驾驶，使用正向和反向运动学1、按中心点（红标）选择指针2。

拖动罗盘直接对假人的臀部3。

用绿轴和指南针拱动假人。

根据座位改变模型的定位4、探索不同的选择，一些轴和拱可以一起选择5、重复操作，直到你可以很容易地将司机的臀部放在座位上6、选择正向运动，然后点击右大腿，用左键，按箭头，直到大腿的位置正确。

运用CATIA进行人因工程设计赖朝安CAD(Computer Aided Design,计算机辅助设计)•利用计算机帮助工程设计人员进行设计, 最早的CAD的含义是计算机辅助绘图,顺着技术的不断发展,CAD的含义发展为现在的计算机辅助设计。

–非创造性的工作是一些繁琐重复性的计算分析和信息检索，完全可以借助计算机来完成–一个好的计算机辅助设计系统既能充分发挥人的创造性作用，又能充分利用计算机的高速分析计算能力设计数字化：创新与绘图时间的2：8转换设计数字化：专业设计功能（模具设计）装配分析，及时发现下游工序问题高精度分析与可视化显示CAD/CAM集成成形头光敏树脂（黄色）紫外光支撑材料（白色）升降工作台CATIA•法国DassaultAviation是世界著名的航空航天企业。

其产品以幻影2000和阵风战斗机最为著名。

•CATIA是法国DassaultSystem公司的CAD /CAE /CAM一体化软件，居世界CAD /CAE /CAM领域的领导地位。

•CATIA的著名用户包括波音、克莱斯勒、宝马、奔驰等一大批知名企业。

其用户群体在世界制造业中具有举足轻重的地位。

•波音飞机公司使用CATIA完成了整个波音777等的虚拟装配，创造了业界的一个奇迹，从而也确定了CATIA在CAD/CAE/CAM行业内的领先地位。

CATIA与航空航天•Boeing飞机公司在Boeing777项目中，应用CATIA设计了除发动机以外的100%的机械零件。

并将包括发动机在内的100%的零件进行了预装配。

通过预装配与参数化设计节省了50%的重复工作和错误修改时间。

•参与Boeing777项目的工程师、工装设计师、技师以及项目管理人员超过1700人，分布于美国、日本、英国的不同地区。

他们通过1,400套CATIA 工作站联系在一起。

CATIA的应用•在汽车工业、造船工业、厂房设计中得到广泛应用。

•CATIA也已用于设计和制造如下多种产品：餐具、计算机、厨房设备、电视和收音机以及庭院设备。
