2017-2018-1电工电子技术1(下)期末复习题(考试范围)(2)(1)(1)

电工下学期末考试题及答案下学期末电工考试题及答案考试题：第一部分：选择题（共20题，每题1分，共计20分）1. 电流的单位是：A. 欧姆B. 度C. 安培D. 瓦特2. 电阻的符号为：A. RB. IC. VD. P3. 并联电路中，总电阻等于：A. 各个电阻之和B. 各个电阻之差C. 各个电阻之积D. 各个电阻之商4. 电动势的单位是：A. 安B. 伏特C. 欧姆D. 瓦特5. 电容器的单位是：A. 法B. 焦C. 赫D. 瓦6. 下列哪个元器件不具备存储功能：A. 电感器B. 电容器C. 可擦写的ROMD. 可编程的ROM7. 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 离子流动的方向D. 光子流动的方向8. 直流电路中，电流的方向：A. 始终不变B. 每秒钟改变一次C. 每毫秒改变一次D. 随电压改变9. 电路中电压等于电流乘以：A. 电阻B. 电容C. 电感D. 功率10. 下列哪种元器件用于稳压：A. 电位器B. 电感器C. 电容器D. 二极管11. 电路中，功率等于电压乘以：A. 电阻B. 电感C. 电容D. 电流12. 电阻的值等于电压除以：A. 电流B. 电容C. 电感D. 功率13. 电流表的接线方式是：A. 并联B. 串联C. 三角形D. 正方形14. 电阻的大小与以下哪个因素有关：A. 温度B. 空气湿度C. 材料颜色D. 电路拓扑结构15. 交流电是一种：A. 方向不变的电流B. 频率不变的电流C. 幅值不变的电流D. 符号不变的电流16. 电位器是用来调节电路中的：A. 电压B. 电流C. 电阻D. 电容17. 直流电与交流电的区别是：A. 电流方向B. 电压波形C. 电阻大小D. 电容器类型18.二极管的主要作用是：A. 放大电流B. 放大电压C. 限制电流方向D. 限制电压大小19. 下列元器件中，哪个元器件是受控器件：A. 晶体管B. 电容器C. 电感器D. 电阻器20. 电子管是一种应用广泛的：A. 双向导电器件B. 双向放大器C. 单向导电器件D. 单向放大器第二部分：填空题（共10题，每题2分，共计20分）1. 在欧姆定律中，电流与电压的比值等于电路的□□□□□。

《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。

可编辑修改精选全文完整版《电工学》下册期末考试卷试题一、填空题：（27分）1、 电压负反馈 输出电阻；电流负反馈 输出电阻；串联负反馈 输入电阻；并联负反馈 输入电阻。

（填增大、减小）2、 PN 结构的一个重要特征是_______ ____，利用它的这一特性，可用来进行整流、检波、限幅等。

3、 三极管有________型和________型两种组合形式，其正常的电流放大条件是：发电结____偏、集电结____偏。

4、 数字电路通常用_____________、_______________和_______________等方法分析。

5、 在直接耦合的多级放大电路中，由于温度的影响将产生_____________现象，可采用_____________电路来克服这种现象。

6、 三极管如图，判断工作状态。

A 图______B 图_______7、 多级放大器有三种耦合形式：________、________和________。

8、 根据逻辑函数表达式，F=A+AB 可以表达为 。

9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________。

10、场效应管是一种________控制器件。

它可分为________型和________型两大类。

二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数，大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；D ；Iz 、αz 大一些，rz 、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V ,则交流输入电压有效值为（ ） A.30V B.33V C.25V D.27V3、分压式偏置电路稳定静态工作点的原理是利用了( )A ：交流电流负反馈B ：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈 4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

电工电子技术平时作业1答案一、选择题（每小题5分，共40分）题目1图1-1所示的电路中，电流I为（）。

图1-1选择一项：A. ‒5 AB. 5 AC. 2 AD. ‒3 A题目2图1-2所示电路中，电压U ab的数值是（）。

图1-2选择一项：A. 20VB. 10VC. 0VD. 2V题目3图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）。

图1-3选择一项：A. I1=‒10 A，U=6 VB. I1=10 A，U=‒6 VC. I1=10 A，U=12 VD. I1=‒10 A，U=12 V题目4图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

图1-4选择一项：A. 5， 3B. 5， 4C. 4， 3D. 4， 4题目5用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。

选择一项：A. 短路，短路B. 短路，开路C. 开路，短路D. 开路，开路题目6已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。

选择一项：A. 电容B. 不确定C. 电阻D. 电感题目7在RLC串联电路中，如果调大电感，则电路（）。

选择一项：A. 性质不变B. 感性增强C. 容性增强D. 呈电阻性题目8在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（）。

选择一项：A. 8AB. 4AC. 0AD. 12A二、判断题（每小题5分，共40分）题目9电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

选择一项：对错题目10两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

选择一项：对错题目11基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。

[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。

[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。

[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。

[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。

[判断题] *对错(正确答案)6. 无功功率是无用的功率。

[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。

[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。

[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。

[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。

[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。

[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。

[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。

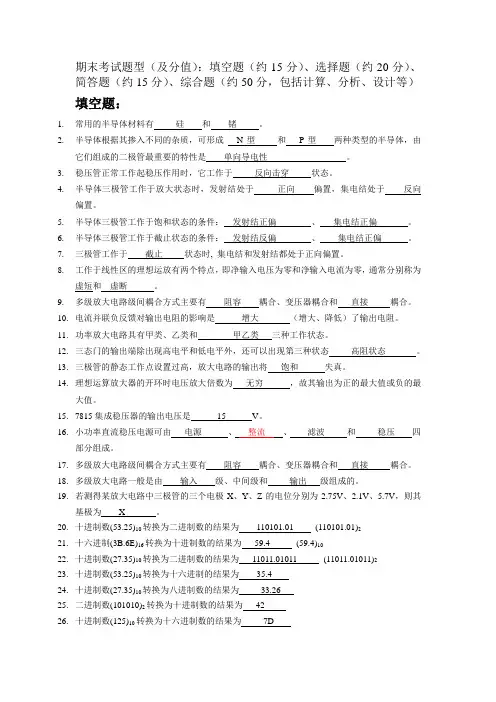

期末考试题型（及分值）：填空题（约15分）、选择题（约20分）、简答题（约15分）、综合题（约50分，包括计算、分析、设计等）填空题：1.常用的半导体材料有硅和锗。

2.半导体根据其掺入不同的杂质，可形成N型和P型两种类型的半导体，由它们组成的二极管最重要的特性是单向导电性。

3.稳压管正常工作起稳压作用时，它工作于反向击穿状态。

4.半导体三极管工作于放大状态时，发射结处于正向偏置，集电结处于反向偏置。

5.半导体三极管工作于饱和状态的条件：发射结正偏、集电结正偏。

6.半导体三极管工作于截止状态的条件：发射结反偏、集电结正偏。

7.三极管工作于截止状态时, 集电结和发射结都处于正向偏置。

8.工作于线性区的理想运放有两个特点，即净输入电压为零和净输入电流为零，通常分别称为虚短和虚断。

9.多级放大电路级间耦合方式主要有阻容耦合、变压器耦合和直接耦合。

10.电流并联负反馈对输出电阻的影响是增大（增大、降低）了输出电阻。

11.功率放大电路具有甲类、乙类和甲乙类三种工作状态。

12.三态门的输出端除出现高电平和低电平外，还可以出现第三种状态高阻状态。

13.三极管的静态工作点设置过高，放大电路的输出将饱和失真。

14.理想运算放大器的开环时电压放大倍数为无穷，故其输出为正的最大值或负的最大值。

15.7815集成稳压器的输出电压是15 V。

16.小功率直流稳压电源可由电源、整流、滤波和稳压四部分组成。

17.多级放大电路级间耦合方式主要有阻容耦合、变压器耦合和直接耦合。

18.多级放大电路一般是由输入级、中间级和输出级组成的。

19.若测得某放大电路中三极管的三个电极X、Y、Z的电位分别为2.75V、2.1V、5.7V，则其基极为X 。

20.十进制数(53.25)10转换为二进制数的结果为110101.01 (110101.01)221.十六进制(3B.6E)16转换为十进制数的结果为59.4 (59.4)1022.十进制数(27.35)10转换为二进制数的结果为11011.01011 (11011.01011)223.十进制数(53.25)10转换为十六进制的结果为35.424.十进制数(27.35)10转换为八进制数的结果为33.2625.二进制数(101010)2转换为十进制数的结果为4226.十进制数(125)10转换为十六进制数的结果为7D27. (518)2=( )16。

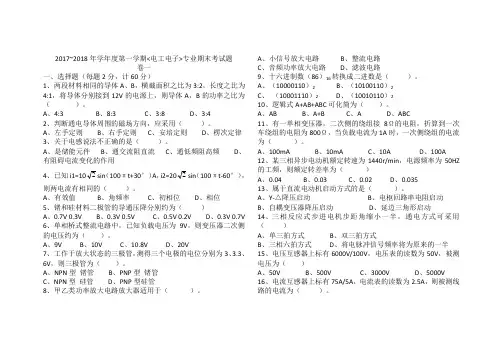

2017~2018年学年度第一学期<电工电子>专业期末考试题卷一一、选择题（每题2分，计60分）1、两段材料相同的导体A、B，横截面积之比为3:2，长度之比为4:1，将导体分别接到12V的电源上，则导体A，B的功率之比为（）。

A、4:3B、8:3C、3:8D、3:42、判断通电导体周围的磁场方向，应采用（）。

A、左手定则B、右手定则C、安培定则D、楞次定律3、关于电感说法不正确的是（）。

A、是储能元件B、通交流阻直流C、通低频阻高频D、有阻碍电流变化的作用4、已知i1=102sin（100πt+30°）A，i2=202sin（100πt-60°），则两电流有相同的（）。

A、有效值B、角频率C、初相位D、相位5、锗和硅材料二极管的导通压降分别约为（）A、0.7V 0.3VB、0.3V 0.5VC、0.5V 0.2VD、0.3V 0.7V6、单相桥式整流电路中，已知负载电压为9V，则变压器二次侧的电压约为（）。

A、9VB、10VC、10.8VD、20V7、工作于放大状态的三极管，测得三个电极的电位分别为3、3.3、6V，则三极管为（）。

A、NPN型锗管B、PNP型锗管C、NPN型硅管D、PNP型硅管8、甲乙类功率放大电路放大器适用于（）。

A、小信号放大电路B、整流电路C、音频功率放大电路D、滤波电路9、十六进制数（86）16转换成二进数是（）。

A、（10000110）2B、（10100110）2C、（10001110）2D、（10010110）210、逻辑式A+AB+ABC可化简为（）。

A、ABB、A+BC、AD、ABC11、有一单相变压器，二次侧的绕组接8Ω的电阻，折算到一次车绕组的电阻为800Ω，当负载电流为1A时，一次侧绕组的电流为（）。

A、100mAB、10mAC、10AD、100A12、某三相异步电动机额定转速为1440r/min，电源频率为50HZ 的工频，则额定转差率为（）A、0.04B、0.03C、0.02D、0.03513、属于直流电动机启动方式的是（）。

电工电子期末考试题库1、（）流通的路径称为电路——[单选题]A 电压B 电流C 电阻D 电功正确答案：B2、电路是由电源，（），控制装置和导线组成——[单选题]A 电压B 开关C 电阻D 负载正确答案：D3、电动机是将电能转换成（）——[单选题]A 热能B 光能C 机械能D 以上都不是正确答案：C4、电路中的电源不仅具有电动势，还存在（）——[单选题]A 电流B 电阻C 内阻D 动能正确答案：C5、电位器的文字符号是（）——[单选题]A SAB RC RPD GB正确答案：C6、指示灯的文字符号是（）——[单选题]A SB SAC VDD HL正确答案：D7、电压是衡量（）做功本领的物理量——[单选题]A 电压B 电流C 电阻D 电荷正确答案：B8、电动势是衡量（）做功本领的物理量——[单选题]A 电压B 电流C 电荷D 电阻正确答案：C9、习惯上规定（）电荷移动的方向为电流的方向——[单选题]A 正B 负反馈C 多D 少正确答案：A10、下列关于电流的说法正确的是（）——[单选题]A 通过的电量越多，电流就越大B 通过的时间越长，电流就越大C 通过的时间越短，电流就越大D 通过一定电量时，所需时间越短，电流越大正确答案：D11、电路中两点间的电压高，则表明（）——[单选题]A 两点的电位都高B 两点间的电位都大于零C 两点间的电位差大D 两点的电位至少有一个大于零正确答案：C12、下列关于电动势说法正确的是（）——[单选题]A 电动势的方向有正极经电源内部指向负极B 电动势的方向有负极经电源内部指向正极C 电源的电动势就是电源的端电压D 电源的电动势的大小受外电路的影响正确答案：B13、电阻的单位是（）——[单选题]A 安培B 伏特C 欧姆D 焦耳正确答案：C14、电流的单位是（）——[单选题]A 安培B 伏特C 欧姆D 焦耳正确答案：A15、电压的单位是（）——[单选题]A 安培B 伏特C 欧姆D 焦耳正确答案：B16、制造标准电阻器的材料一定是（）——[单选题]A 高电阻率材料B 低电阻率材料C 高温度系数材料D 低温度系数材料正确答案：D17、导体的电阻是导体本身的一种性质，下列说法错误的是（）——[单选题]A 和导体的面积有关B 和导体的长度有关C 和环境温度无关D 和材料性质有关正确答案：C18、下列有关万用表测量电阻的说法中，正确的是（）——[单选题]A 刻度线是线性的B 指针偏转到最右侧时，电阻为无穷大C 指针偏转到最左侧时，电阻为无穷大D 未测量时指针停在零刻度线处正确答案：C19、（）所做的功称为电功——[单选题]A 电压B 电流C 电荷D 电阻正确答案：B20、下列电功的计算公式正确的是（）——[单选题]A W=UItB W=UIC W=RItD W=UR正确答案：A21、电功率用下列哪个字母表示——[单选题]A WB PC UD J正确答案：B22、下列电功率的计算公式正确的是（）——[单选题]A P=W/tB P=URC P=RID P=Wt正确答案：A23、为使电炉上消耗的功率减小到原来的一半，应（）——[单选题]A 使电压加倍B 使电压减半C 使电阻加倍D 使电阻减半正确答案：C24、1度电换算成（）焦耳——[单选题]A 3600000B 360000C 4500000D 4500000正确答案：A25、电流在单位时间内所做的功称为（）——[单选题]A 电功B 电功率C 焦耳热D 以上都不是正确答案：B26、导体中的电流与这段导体两端的（）成正比。

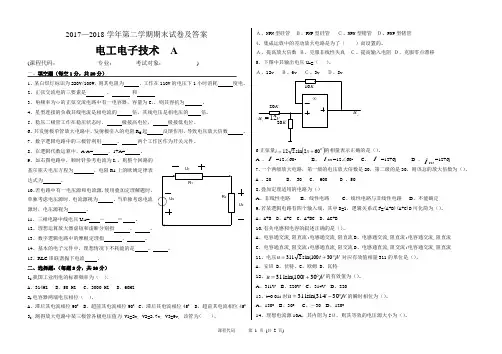

2017—2018学年第二学期期末试卷及答案电工电子技术 A(课程代码： 专业： 考试对象： )一、填空题（每空1分，共20分）1、某白炽灯标识为220V/100W ，则其电阻为 ，工作在110V 的电压下1小时消耗 度电。

2、正弦交流电的三要素是 、 和3、角频率为ω的正弦交流电路中有一电容器，容量为C ，，则其容抗为 。

4、星型连接的负载其线电流是相电流的 倍，其线电压是相电压的 倍。

5、稳压二极管工作在稳压状态时， 极接高电位， 极接低电位。

6、共发射极单管放大电路中，发射极引入的电阻R E 起 反馈作用，导致电压放大倍数 。

7、数字逻辑电路中的三极管利用 、 两个工作区作为开关元件。

8、在逻辑代数运算中，A ∙A= ，1+A= 。

9、如右图电路中，顺时针参考电流为I ，，则整个回路的基尔霍夫电压方程为 ，电阻R1上的欧姆定律表达式为 。

10、若电路中有一电压源和电流源，使用叠加定理解题时，单独考虑电压源时，电流源视为 ，当单独考虑电流源时，电压源视为 。

11、三相电路中线电压U ab = － ＝ 。

12、理想运算放大器虚短和虚断分别指 、 。

13、数字逻辑电路中的摩根定理指 、 。

14、基本的电子元件中，理想情况下不耗能的是 、 。

15、RLC 串联谐振下电流 。

二、选择题：（每题2分，共20分） 1.我国工业用电的标准频率为（ ）。

A 、314HZB 、50 HZC 、3000 HZD 、60HZ 2.电容器两端电压相位（ ）。

A 、滞后其电流相位900B 、超前其电流相位90C 、滞后其电流相位45D 、超前其电流相位453. 测得放大电路中某三极管各极电压值为 V1=2v, V2=2.7v, V3=9v, 该管为( )。

Ａ、NPN 型硅管 Ｂ、PNP 型硅管 Ｃ、NPN 型锗管 Ｄ、PNP 型锗管 4. 集成运放中的差动放大电路是为了（ ）而设置的。

Ａ、提高放大倍数 Ｂ、克服非线性失真 Ｃ、提高输入电阻 Ｄ、克服零点漂移 5. 下图中其输出电压u o =（ ）。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

电工电子技术期末复习题电工电子技术期末复习题电工电子技术是现代社会中不可或缺的一门学科，它涉及到电力系统、电路、电子器件等方面的知识。

期末考试是对学生学习成果的总结和检验，下面将为大家提供一些电工电子技术期末复习题，帮助大家巩固知识，为考试做好准备。

一、电路分析1. 请解释什么是欧姆定律？2. 什么是串联电路和并联电路？它们的特点和计算方法有何区别？3. 请解释什么是电阻、电容和电感？它们在电路中的作用分别是什么？4. 请解释什么是电压、电流和功率？它们之间的关系是怎样的？5. 请解释什么是电路的戴维南定理和诺顿定理？它们在电路分析中的应用有哪些？二、电力系统1. 请解释什么是交流电和直流电？它们的特点和应用有何区别？2. 请解释什么是三相电系统？它与单相电系统有何不同？3. 请解释什么是电力传输和配电系统？它们在电力供应中的作用分别是什么？4. 请解释什么是变压器？它在电力系统中的作用是什么？请简述变压器的工作原理。

5. 请解释什么是电力负荷和电力因数？它们对电力系统有何影响？三、电子器件1. 请解释什么是二极管和晶体管？它们的结构和工作原理有何不同？2. 请解释什么是放大器和运算放大器？它们在电子电路中的应用有哪些？3. 请解释什么是集成电路和数字电路？它们在电子技术中的作用分别是什么？4. 请解释什么是传感器和执行器？它们在自动控制系统中的作用分别是什么？5. 请解释什么是逻辑门和触发器？它们在数字电路中的应用有哪些？以上是一些电工电子技术期末复习题，希望能够帮助大家复习和巩固知识。

在备考过程中，建议大家多做习题，加强对概念和原理的理解，同时也要注重实践操作，熟悉电路和器件的使用方法。

祝大家考试顺利！。

电工电子技术期末考试试卷及答案1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母i、u表示。

2、数字电路中只有0和1两个数码。

3、三相电源的中线一般是接地的，所以中线又称零地线。

三相电源三相绕组的首端引出的三根导线叫做相线。

4、(1011)2 = (11)10.5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是储能元件，电阻是耗能元件。

6、功率因数是有功功率和视在功率的比值，用于反映功率利用率。

7、正弦交流电的三要素是振幅、频率和初相位。

8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。

9、基本门电路有与门、或门和非门。

10、能够实现“有出1，全1出0”逻辑关系的门电路是与非门。

11、能够实现“有1出，全出1”逻辑关系的门电路是或非门。

12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。

13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。

正弦交流电的三要素是指最大值、角频率、初相位。

14、工频电流的频率f=50Hz。

15、设u=311sin314tV，则此电压的最大值为311V，频率为50Hz，初相位为0.16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。

17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。

18、三极管按其内部结构分为NPN和PNP两种类型。

19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区、截止区和饱和区。

20、二极管具有单向导电性特性。

二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。

20KΩ20KΩRvV30V-A。

10VB。

15VC。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。

(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。

(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。

U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。

一、单项选择题1.电路中两点间的电压高，则( )。

 A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B2.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。

 A、增大 B、减小 C、不变 D、以上均不对 答案： A3.三相对称绕组在空间位置上应彼此相差（ ）。

 A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度答案： B4.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。

 A、100W B、50W C、25W D、125W 答案： C5.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。

 A、250W B、500W C、1000W D、2000W答案： A6.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。

A、8ΩB、16ΩC、4ΩD、32Ω答案： C7.我国使用的工频交流电频率为（ ）。

 A、45Hz B、50Hz C、60Hz D、65Hz答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。

 A、电子 B、正电荷 C、电荷 D、离子 答案： A9.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A10.三相对称电路是指（ ）。

 A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。

答案： C二、多项选择题1.运算放大器工作在线性状态的有（ ） A、反相比例求和 B、电压跟随器 C、滞回比较器 D、差动电路 答案： A B D2.关于无功功率，正确的说法有：无功功率表明了（ ） A、负载存储电能的能力 B、负载与电源之间交换电能的规模 C、需要进行补偿的理由 D、电路必须提供的能量 答案： A B C D3.晶体三极管工作时可能处于的工作状态有（ ） A、放大状态 D、导通状态 答案： A B C4.电路的基本构成有（ ） A、电源 B、负载 C、导线 D、变压器 答案： A B C5.关于叠加原理，正确的说法有（ ） A、只适用于线性电路 B、不能用于计算功率 C、电压源置零相当于短路 D、用于求解元件的电压和电流 答案： A C D6.实现电路换路的方式有（ ） A、元件参数突变 B、突然接通电源 C、电路元件突然接入 D、电源电压突然变化 答案： A B C D7.关于三相电路，正确的说法有（ ） A、三相电源是对称的 B、负载联接有两种形式 C、三相功率只与负载有关 D、平均功率与时间无关 答案： A B D8.可以实现组合逻辑功能的有（ ） A、与非门 B、或门 C、与或非门 D、三态门 答案： A B C D9.对称三相电源的条件有（ ） A、幅度相等 D、初相角互成120°答案： A B D10.与谐振的概念等价的有（ ） A、网络端口电压与电流同相 B、网络呈现电阻特性 C、网络不消耗无功功率 D、储能元件上电压很高 答案： A B C三、判断题1.电路中电流的方向是电子运动的方向。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。

(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。

(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I （3）电压U R 和U L 。

电工电子技术期末考试试题及答案专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的_________。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的_________决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于_________。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选_________。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈9．单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I 3。

(10分) aI3b2．如图所示R－L串联电路，R=280Ω，R L=20Ω,L=1.65H，电源电压U=220V，电源频率为50H Z。

(10分)求：（1）阻抗Z L及Z；（2）电路电流I（3）电压U R和U L。

3、图示电路原已稳定，t = 0 时将开关S 闭合。

《电工电子技术》复习题说明：一、本复习题仅适用机电、机制专业期末复习参考使用，不能作为考试范围或重点。

二、复习题中答案及说法仅供参考，当与教材不一致时，以现用教材为准。

第1章直流电路复习题一、填空题：1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、电路的组成包括电源、负载和传输环节。

3、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

4、元件上电压和电流关系成正比变化的电路称为线性电路。

5、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

6、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

7、电压的实际方向规定为从高电位指向低电位，其方向可用箭头表示，也可用“+”“-”极性表示。

8、已知电路中A点的对地电位是35V，B点的对地电位是10V，则U BA= -25 V。

9、在电路分析计算中，当假定的电流方向与实际方向相反时取负。

假定的电流、电压方向称作电流、电压的参考方向。

10、3个等值电阻并联，其等效电阻是3KΩ。

如果把这2个电阻串联，那么它们的总电阻是 18Ω。

11、设电源电压为U s，内阻为Ｒ０，则电源短路时，电源端电压Ｕ＝ 0 ，电源电流Ｉ＝ Us/R 。

12、已知某元件上的电流电压如图所示，则该元件消耗的功率是 12W，此元件是负载（电源还是负载）。

+ U-rRI=4A二、判断正误：1、恒压源接任何负载，其端电压为定值。

（ 对 ）2、电源内部的电流方向总是由电源负极流向电源正极。

（ 错 ）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（ 对 ）4、电路中任意一点的电位值随着参考点的改变而改变，而电路中任意两点的电压与参考点无关。
