(整理)40 RS232标准串口设计的单电源电平转换芯片_MAX232_中文资料及应用

RS252 接C2+ 8 Cl* >n ci * Tl wit Tliw:上］m Rloat T2«it T2in R2inQV+ § v-1宁］OuF3 |11 EDA_TXD 12 EDA10 MCU^TXD 9 MC7_RXD £Cl I1DGKD• JCh1、* 2旦Cl 3 AMXlAd14C2+ 4C2-V- ''b20UIR?IN 8―-JVccGNDr i<-uiminWldUlTinT2NMAX232资料简介MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片，使用 +5v 单电源供电。

一、 引脚介绍：第一部分：是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生 +12v 和-12v 两个电源，提供给 RS-232 串口电平的需要。

第二部分：是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚(R1IN)、12脚(R1OUT)、11 脚(T1IN)、14 脚(T1OUT)为第一数据通道。

8 脚(R2IN)、9 脚(R2OUT)、10 脚(T2IN)、7 脚(T2OUT)为第二数据通道。

TTL/CMOS 数据从T1IN 、T2IN 输入转换成 RS-232数据从T1OUT 、T2OUT 送到电脑 DB9插头；DB9插头的RS-232 数据从R1IN 、R2IN输入转换成 TTL/CMOS 数据后从 R1OUT 、R2OUT 输出。

第三部分：是供电。

15脚GND 、16脚VCC(+5v)。

二、 主要特点：1、 符合所有的RS-232C 技术标准2、 只需要单一 +5V 电源供电3、 片载电荷泵具有升压、电压极性反转能力，能够产生 +10V 和-10V 电压V+、V-4、 功耗低，典型供电电流 5mA5、 内部集成2个RS-232C 驱动器6、 内部集成两个 RS-232C 接收器下图为 MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它 串行通信接口 ：Coimtcl To EDA CoreV5.0C13Connect To At 灿袅」三、max232应用电路，注意电容接法。

TTL/CMOS INPUTS 端.这个端口是的作用是输入TLL或CMOS信号的...一般为0-5V... 低电平为零,高电平为VCC.TTL/CMOS OUTPUTS端,这个端口的作用是输出TLL或CMOS信号...输出电压一般为0-5V...低电平为零..高电平为VCC.RS232 OUTPUTS 这端口是把TTL或CMOS的信号转为RS232的信号输出...输出为正负12V...到电脑....RS232 INPUTS 这个端口是接收到电脑发出的正负12伏...由232输出转为TTL或CMOS信号...这个信号也为正负12V...MAX232内部有二组232转换电路...使用的时候...一般是11------ 14 13----12为一组.10-----7 8----9为一组...51单片机要与PC机进行串口通信，通常使用MAX232芯片来作电平转换。

下面把MAX232与51单片机的接口电路贴出来供大家参考。

（此电路图已经过实际验证）MAX232芯片可以完成TTL与EIA双向电平转换，MAX232提供两路串口电平转换，现在只用一路串口，所以另一路悬空不使用，MAX232与51单片机接口电路如下图所示。

（单击图片可放大）图中DB9为串口的插头(母接头)，插座共有9个引线.MAX232的12脚接单片机的P3.0(RXD)MAX232的12脚接单片机的P3.1(TXD)MAX232还带有4个电容，都是容量都是104，为了减少电路板体积，可以用无极电容代替极性电容。

VCC 是5V DC提示：串口插座有公母两种类型其中公的串口插座是带有插针的(有针)母的串口插座是不带有插针的(有洞)如下图所示由以上分析可知，DB9为母接头，而电脑PC的串口接头一般是分接头。

所以此电路与PC相连时，所用的串口线应该是一公一母的串口线。

TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

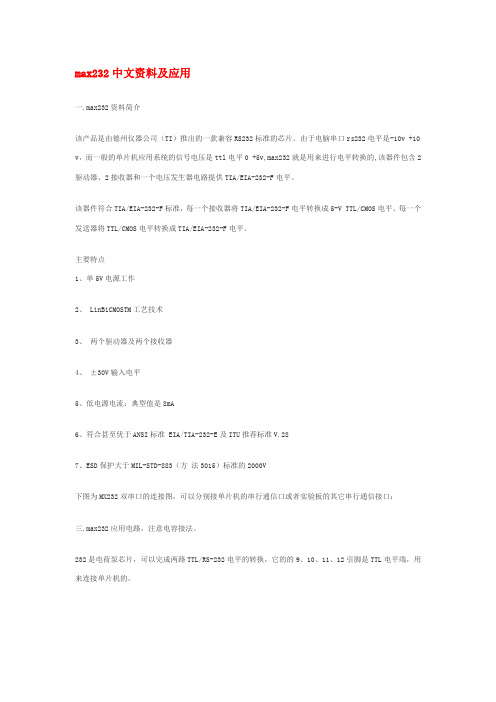

max232中文资料及应用一.max232资料简介该产品是由德州仪器公司（TI）推出的一款兼容RS232标准的芯片。

由于电脑串口rs232电平是-10v +10 v，而一般的单片机应用系统的信号电压是ttl电平0 +5v,max232就是用来进行电平转换的,该器件包含2驱动器、2接收器和一个电压发生器电路提供TIA/EIA-232-F电平。

该器件符合TIA/EIA-232-F标准，每一个接收器将TIA/EIA-232-F电平转换成5-V TTL/CMOS电平。

每一个发送器将TTL/CMOS电平转换成TIA/EIA-232-F电平。

主要特点1、单5V电源工作2、 LinBiCMOSTM工艺技术3、两个驱动器及两个接收器4、±30V输入电平5、低电源电流：典型值是8mA6、符合甚至优于ANSI标准 EIA/TIA-232-E及ITU推荐标准V.287、ESD保护大于MIL-STD-883（方法3015）标准的2000V下图为MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它串行通信接口：三.max232应用电路，注意电容接法。

232是电荷泵芯片，可以完成两路TTL/RS-232电平的转换，它的的9、10、11、12引脚是TTL电平端，用来连接单片机的。

制作at89s51单片机器编程器的电路图MAX232获得正负电源的另一种方法在单片机控制系统中，我们时常要用到数/模（D/A）或者模/数(A/D)变换以及其它的模拟接口电路，这里面要经常用到正负电源，例如： 9V,-9V; 12V,-12V.这些电源仅仅作为数字和模拟控制转换接口部件的小功率电源。

在控制板上，我们有的只是5V电源，可又有很多方法获得非5V电源。

1.外接；2.DC-DC变换......在这里我介绍一块大家常用的芯片：MAX232. MAX232是TTL--RS232电平转换的典型芯片，按照芯片的推荐电路，取振荡电容为uF的时候，若输入为5V,输出可以达到-14V左右，输入为0V ,输出可以达到14V,在扇出电流为20mA的时候，处处电压可以稳定在 12V和-12V.因此，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压块后作电源使用。

Max232介绍Max232是一款集成电路(IC)，通常用于RS-232串行通信接口和微控制器(或其他数字设备)之间的电平转换。

RS-232是一种常见的串行通信标准，用于在不同设备之间传输数据。

然而，RS-232使用的电平范围与微控制器和其他数字设备的标准电平范围不同。

因此，需要一个电平转换器来实现两者之间的通信。

Max232解决了这个问题。

它由内部逻辑电路和电容器组成，可以将低电平转换为高电平，反之亦然，以实现RS-232和微控制器之间的电平转换。

架构Max232由两个逻辑电路组成，每个逻辑电路接受一个RS-232信号和一个电源电压。

一般来说，Max232 IC的供电电压在3.0V到5.5V之间，因此它适用于各种电源电压条件下的应用。

在逻辑电路中，Max232使用了电容器来产生负电压。

通过连接外部电容器，IC可以从正电压源产生一个负电压源。

这个负电压用于将RS-232信号提升到正常的RS-232电平范围。

引脚配置Max232具有16个引脚，按功能可以分成四个组：Vcc和GND•Vcc引脚提供IC的电源电压，通常在3.0V到5.5V之间。

•GND引脚用于接地。

RS-232输入和输出•T1IN和T2OUT是Max232的发送线路。

•R2IN和R1OUT是Max232的接收线路。

电容器连接引脚•C1+和C1-是电容器C1的连接引脚。

•C2+和C2-是电容器C2的连接引脚。

使用方法使用Max232进行电平转换非常简单。

以下是基本的使用步骤：1.将RS-232信号连接到T1IN引脚。

这是需要转换为微控制器可识别电平的信号。

2.将T2OUT引脚连接到微控制器的接收引脚。

这将是接收Max232转换后的信号。

3.链接电容器C1和C2到C1+、C1-和C2+、C2-引脚，以供电和产生负电压。

4.连接Vcc和GND引脚到适当的电源和地线。

完成上述步骤后，Max232将执行电平转换并允许RS-232设备与微控制器进行通信。

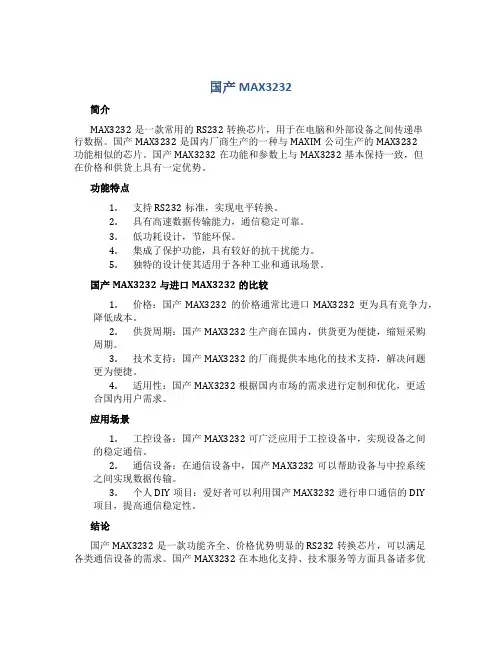

国产MAX3232简介MAX3232是一款常用的RS232转换芯片，用于在电脑和外部设备之间传递串行数据。

国产MAX3232是国内厂商生产的一种与MAXIM公司生产的MAX3232功能相似的芯片。

国产MAX3232在功能和参数上与MAX3232基本保持一致，但在价格和供货上具有一定优势。

功能特点1.支持RS232标准，实现电平转换。

2.具有高速数据传输能力，通信稳定可靠。

3.低功耗设计，节能环保。

4.集成了保护功能，具有较好的抗干扰能力。

5.独特的设计使其适用于各种工业和通讯场景。

国产MAX3232与进口MAX3232的比较1.价格：国产MAX3232的价格通常比进口MAX3232更为具有竞争力，降低成本。

2.供货周期：国产MAX3232生产商在国内，供货更为便捷，缩短采购周期。

3.技术支持：国产MAX3232的厂商提供本地化的技术支持，解决问题更为便捷。

4.适用性：国产MAX3232根据国内市场的需求进行定制和优化，更适合国内用户需求。

应用场景1.工控设备：国产MAX3232可广泛应用于工控设备中，实现设备之间的稳定通信。

2.通信设备：在通信设备中，国产MAX3232可以帮助设备与中控系统之间实现数据传输。

3.个人DIY项目：爱好者可以利用国产MAX3232进行串口通信的DIY项目，提高通信稳定性。

结论国产MAX3232是一款功能齐全、价格优势明显的RS232转换芯片，可以满足各类通信设备的需求。

国产MAX3232在本地化支持、技术服务等方面具备诸多优势，为用户提供了更好的使用体验。

在未来的发展中，国产MAX3232有望在国内市场越发广泛地应用于各类通信、工控等领域。

目录基于单片机的仓储环境检测系统设计 (2)第一章绪论 (3)1.1 课题背景 (3)1.2 课题研究的目的和意义 (3)1.3 国内外测温湿技术对比 (3)1.4 单片机介绍 (4)第二章系统总体方案设计 (4)2.1 系统整体方案设计思路 (4)2.2 系统的实现原理 (4)2.3 系统的实现方案分析 (5)第三章硬件设计 (5)3.1 系统的总体结构 (5)3.2 系统硬件设计 (13)3.4.1 湿度测量电路 (13)3.4.2 下位机接口电路设计 (13)3.4.3 上位机接口电路设计 (14)3.4.4 无线模块 (16)3.4.5 温度检测电路模块 (16)第四章软件设计 (17)4.1数据发送部分 (17)4.2数据接收部分 (19)第五章软硬件调试 (24)第六章总结与致谢 (30)参考文献 (31)基于单片机的仓储环境检测系统设计摘要：系统以单片机 STC89C52ＲC 作为控制处理核心，采用芯片 nＲF905 为无线传输模块， HS1100 /HS1101 传感器采集湿度信号，同时运用基于单片机AT89C52的温湿度计，设计了一种无线仓储湿度检测仪。

经实验测试表明: 系统湿度检测范围为 10% ＲH ～ 100% ＲH; 精度达± 1% ＲH，数据无线传输距离200 米。

设计的系统符合预期要求，可在仓储日常管理、气象、酒厂等不易布线，且需要实时监测湿度参数的场合推广应用。

关键词： STC89C52ＲC 单片机; HS1100 /HS1101 传感器; 单片机AT89C52 ; MAX232 通信模块Design of Ware house Environment MonitoringSystem Based on SCMAbstract: The system uses the single chip STC89C52RC as the control processing core, adopts the chip nRF905 as the wireless transmission module, HS1100 /HS1101 sensor collects the humidity signal, and uses the thermometer based on the single chip AT89C52 to design a wireless storage humidity detector. The experimental test shows that: the system humidity detection range is 10% RH ~ 100% RH; the accuracy is ±1% RH, and the data wireless transmission distance is 200 meters. The designed system meets the expected requirements and can be promoted and applied in the daily management of warehouses, weather, wineries, etc., which are difficult to be wired and need to monitor humidity parameters in real time.Keywords: STC89C52RC MCU; HS1100 /HS1101 sensor; MCU AT89C52; MAX232 communication module第一章绪论1.1课题背景温湿度是衡量仓库质量的重要指标，为了方便准确地检测温湿度参数显得至关重要。

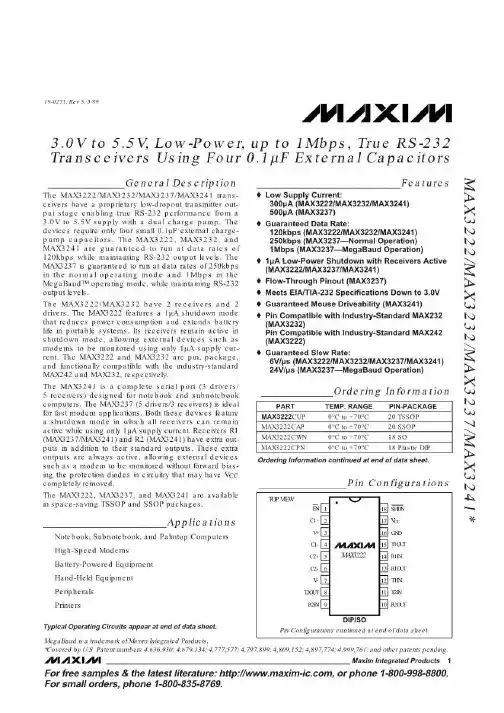

万联芯城-电子元器件采购网，提供一站式配套， 解决物料烦恼，万联芯城-以良心做好良芯，专为终端工厂企业客户 提供电子元器件一站式配套报价服务，客户提交物料清单，商城即可 整单报价，整单下单有优惠，万联芯城现货库存销售能够满足多种客 户的物料需求，一站式报价为客户节省采购成本，点1MBPS，真正的RS-232收发器使用四个0.1μF外部电容器 电源去耦在大多数情况下，一个0.1μF的旁路电容是充足.在对电源敏感的应用中， 电源噪声， 用电容 将V CC 去 耦 到地与电荷泵电容 器C1的值相同.连旁路电容尽可能靠近IC.操作低至2.7V发射机输出将符合EIA / TIA-562的等级 ±3.7V，电源电压低至2.7V.变送器输出时 退出关机图3显示了退出时的两个变送器输出关机模式.当它们变得活跃时，显示的分路器输出将与RS-232相反 - （一个发射器输入高， 另一个低）.每个发射器都装有3K Ω并联 2500PF的.变送器输出不显示振铃或当它们从停机状态退出时，会产生不希望的瞬变.请注意， 变送器仅在使用时才能启用 V-的量值超过大约3V.鼠标可驾驶性 MAX3241专门设计用于供电串口鼠标，同时使用低压电源供电，层数. 它已经通过了领先的鼠标品牌进行了测试制造商如微软和罗技.该 MAX3241成功驱动所有经过测试的串口鼠标满足他们各自的电流和电 压要求.图4A显示了发射机输出电压下在3.0V时增加负载电流.图4B显示了一个典型的使用MAX3241连接鼠标.表1. MAX3222 / MAX3237 / MAX3241关闭并启用控制真值表表2.所需的小电容值 5V / DIV V CC = 3.3V C1-C4 = 0.1 μF 2V / DIV T2 50微秒/分 T1图3.退出关机或关机 时的变送器输出开机 V CC （V） C1 （μF） 4.5至5.5 0.047 3.0至5.5 0.1 C2，C3，C4 （μF） MAX3222 / MAX3232 / MAX3241 0.33 0.47 1 活性 0 1活性 1小号 SH HD DN ?高-Z 1 0高-Z 0 0 T_OUT ? EN MAX3232典型的操作特性 （ 除非另有说明，否则 V CC = + 3.3V，数据速率为235KBPS，电容为0.1μF，所有发射器负载3KΩ，T A = + 25°C）. -6 -5 -4 -3 -2 -1 0 1 2 3 4五 6 0 MAX3222 / MAX3232发射机输出电压与负载电容负载电容（PF） 2000 3000 1000 4000 5000 V OUT + V OUT - 0 2 4 6 8 10 12 14 16 18 20 22 150 MAX3222 / MAX3232 SLEW RATE与负载电容负载电容（PF） 2000 3000 1000 4000 5000数据速率高 达235KBPS + SLEW -SLEW 0五 10 15 20 25三十 35 40 0 MAX3222 / MAX3232电源电流与负载电容传输数据时负载电容（PF） 2000 3000 1000 4000 5000 235KBPS 120KBPS 20KBPS的 R L =3KΩ，C L = 1000PF，一个发射器切换， MBAUD = GND普通手术条件普通手术 NS 200 接收器输出禁用时间 | T PHL - T PLH | ，MBAUD = GND NS 100 0.15 250微秒 0.15接收机传播延迟 NS 200接收器输出使能时间单位 MIN TYP MAX参数时序特性-MAX3237 （V CC = + 3.0V至+ 5.5V，C1-C4 =0.1μF（注2），T A = T MIN 至T MAX ，除非另有说明，典型值 为T A = + 25°C.） V CC = 3.0V至4.5V，R L =3KΩ，C L = 250PF， 一个发射机切换，MBAUD = V CC 1000 V CC = 4.5V至5 MAX3232详细说明:双电荷泵电压转换器 MAX3222 / MAX3232 / MAX3237 / MAX3241内部电源由一个调节双电荷泵组成提供+ 5.5V的输 出电压（倍增电荷泵）和-5.5V（反相电荷泵），无论如何 3.0V至5.5V范围内 的输入电压（V CC ）. 该电荷泵工作在不连续模式;如果输 出电压小于5.5V，电荷泵启用，如果输出电压超过5.5V，则电荷泵被禁用.每个电荷泵需要一个飞行电容器（C1，C2）和一个储存器电 容器（C3，C4）以产生V +和V-电源. RS-232变送器发射机是反相电平转换器， vert CMOS逻辑电平为5.0V EIA / TIA-232级别. MAX3222 / MAX3232 / MAX3241发射机guaran-发球时间为120kbps，差情况下为3k Ωin与1000pF并行，提供与PC-to- PC通讯软件（如 LapLink?）.通常，这三个设备可以以数据速率运行的235kbps.变送器可并联，接收者或小鼠. MAX3222 / MAX3237 / MAX3241的输出级为 当设备关闭时，关闭（高阻抗）下模式.当电源关闭时，MAX3222 / MAX3232 / MAX3237 / MAX3241允许输出为驱动高达±12V.发射机输 入没有上拉电阻. 将未使用的输入连接到GND或V CC . MAX3237 MegaBaud操作在正常工作模式（MBAUD = GND）下， MAX3237发送 器保证250kbps的数据速率差情况下为3k Ω与1000pF并联.这提供了与PC到PC通信的兼容性， Laplink?软件.对于高速串行

本科生毕业论文（设计）题目: 基于单片机的小型智能家居系统的设计与实现姓名: 常盼盼学院: 理学院专业: 网络工程班级: 2009级（2）班学号:指导教师: 赵艳红职称: 讲师2013 年 5 月 10 日安徽科技学院教务处制目录摘要 (1)关键词 (1)1 引言 (1)1.1 课题研究背景 (1)1.2 系统的主要功能 (1)2 整体设计 (2)2.1 总体介绍 (2)2.2 系统设计方案 (2)3 硬件系统设计 (3)3.1 硬件系统概述 (3)3.2 硬件系统的功能模块 (3)3.2.1 电源模块 (3)3.2.2 串口模块 (4)3.2.3 核心板模块 (8)3.2.4 LED模块 (9)3.2.5 蜂鸣器模块 (10)3.2.6 步进电机模块 (11)3.2.7 LCD模块 (12)3.2.8 热敏&光敏传感器模块 (14)4 软件系统设计 (15)4.1 keil uVision2简介 (15)4.2 keil uVision2新建项目、编辑、编译以及调试运行 (15)4.3程序烧写 (20)5 系统平台搭建 (22)5.1 系统组成 (22)5.2 系统硬件连接 (22)5.2.1 PC机与单片机的连接 (22)5.2.2单片机开发板上的硬件连接 (22)6 系统功能介绍 (22)6.1 整体功能介绍 (22)6.2 详细功能介绍 (24)6.2.1 音乐播放 (24)6.2.2 花样灯 (25)6.2.3 窗帘 (26)6.2.4 火灾报警 (27)6.2.5 串口通信模块 (27)7 系统测试 (28)7.1 系统基本性能验证 (28)7.2 整体验证 (28)8 总结与展望 (29)8.1 总结 (29)8.2 展望 (29)致谢 (29)参考文献 (29)基于单片机的小型智能家居系统的设计与实现网络工程常盼盼指导教师赵艳红摘要：智能家居是以住宅为平台，利用综合布线、网络通信、音视频等技术将家居生活有关的设施集成，构建高效的家庭日程事务管理系统，提升家居安全性、便利性、舒适性，实现环保节能的居住环境。

________________________________ 应用
便携式计算机
_____________________________ 定购信息
PART
TEMP RANGE PIN-PACKAGE
低功耗调制解调器 接口转换 电池供电 RS-232系统
MAX220CPE MAX220CSE MAX220CWE MAX220C/D
19-4323; Rev 14; 8/04 电子发烧友

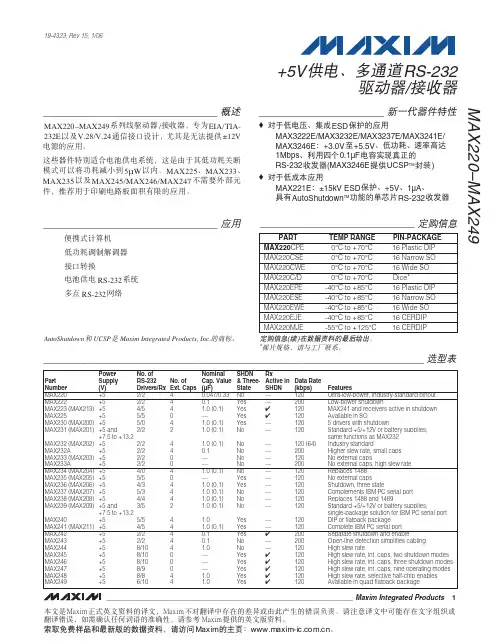

MAX220–MAX249
